B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.
Регулятор натяжения
Номер патента: 979251
Опубликовано: 07.12.1982
МПК: B65H 77/00
...уменьшать угол охвата материалом поверхности исполнительногомеханизма (при Тг ) То - уменьшать,при Тг с Т - увеличивать). Поставленная цель достигается благодаря тому, что регулятор натяжения,содержащий блок управления электродвигателем с исполнительным механиз"мом, датчики натяжения, установленныесоответственно до и после исполнительного механизма, элемент сравнения, входы которого соответственноподключены к датчику натяжения, установленному после исполнительного механизма, и к задатчику натяжения, идатчик скорости материала, имеет вычислительный блок и ключ, при этомвыходы обоих датчиков натяжения идатчика скорости материала связаны ссоответствующими входами вычислительного блока, выходом подключенного кпотенциальному входу ключа,...

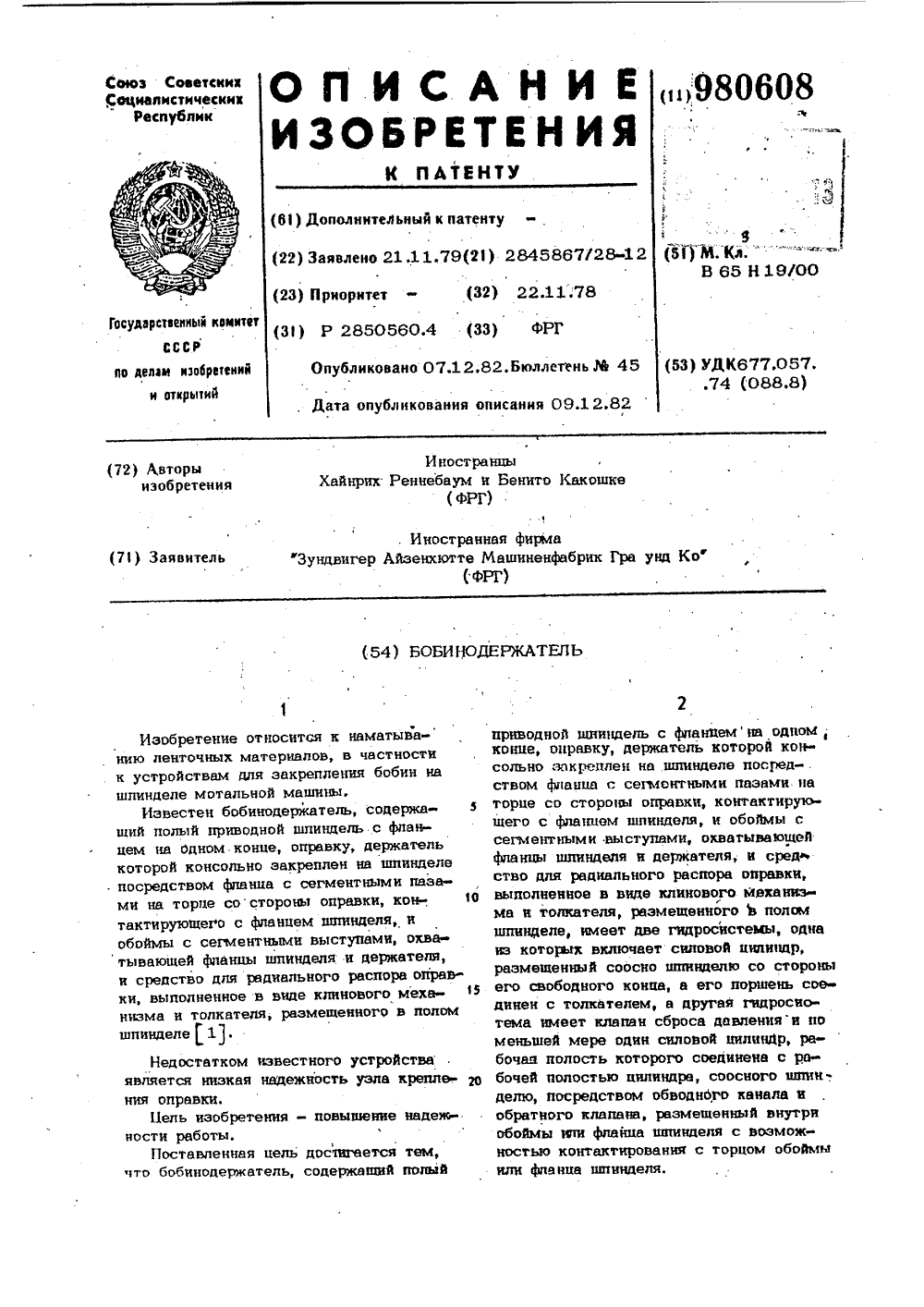

Бобинодержатель
Номер патента: 980608
Опубликовано: 07.12.1982
МПК: B65H 19/00
Метки: бобинодержатель
...12, которые контакти- зруют с соответствующими плоскостями13 сегментов 14.Подвижная деталь 11 жестко соединена с фланцем 1 5 втулки 1 6, свободно установленной в направляющей втулке 1 7 держателя 10 оправки 8, Палец1 8 закреплен во втулке 16, а на немсмонтирована направляющая шайба 19,размещенная в отверстии держателя 10,Между втулкой 1 7 и шайбой 1 9 уста,новлена пружина 20, поджимающая палец 18 к толкателю 21, размещенномув полом валу 1,На конце полого вала 1 обращен.- ном к оправке 8, имеется центриРую-45шая деталь 22, в которой закрепленанаправляющая втулка 23 толкателя 21.На другом конце толкателя, размещенном в направляющей втулке 24, смонтирован силовой цилиндр 25, рабочая по-,лость 26 которого заполняется рабочейсредой...
Устройство для равнения листов
Номер патента: 981164
Опубликовано: 15.12.1982
Авторы: Могинов, Соломенцев
МПК: B65H 3/18
...для равнения листов содержитстол 1 для листа, упор, в виде электрода 2,расположенный перпендикулярно столу 1,электризатор 3, смонтированный под углом кстолу 1, По потребности электризатор можетбыть расположен как над листом 4, так ипод ним (фиг. 1, нижнее положение электризатора 3 показано штриховыми линиями). Устройство работает следующим образом.Лист 4, выведенный на стол 1 для вырав. нивания, попадает в зону электростатического поля, создаваемого упором - электродом 2 и электролизатором 3, которые подключены к источнику высокого напряжения, Упор - электрод 2 и электризатор 3 расположены таким образом по отношению друг к другу и к листу 4, что силы электростатического поля перемещают лист 4 к упору - электроду 2, ло которому лист 4...
Устройство для настилания полотен материала на настилочный стол
Номер патента: 981165
Опубликовано: 15.12.1982
Авторы: Богданов, Сюганов, Хайкович, Щелков
МПК: B65H 45/28
Метки: настилания, настилочный, полотен, стол
...23 настилочного стола 3.На настилочном столе 3 имеется передвижнойупор со стопорным винтом для установки 25нужной длины настилаемого полотна 8.На настилочном столе 3 установленоразмоточное устройство 24 и направляющееприспособление 25 для настилаемого полотна 8.Устройство работает следующим образом. ЗОКонец материала 8, рулон которого помещенв размоточное устройство 24, укладываетсяна направляющее приспособление 25 (фиг. 1).Включается электродвигатель 18, каретка 1подходит к направляющему приспособлению25, Фиксатор 15 западает в гнездо 23 настилочного стола 3 и каретка 1 останавливается. Передостановкой каретка 1 нажимает на концевойвыключатель (не показан) и электродвигатель18 реверсируется.Гибкий элемент 17 начинает двигаться в...
Гидростатическое направляющее устройство для намоточных агрегатов
Номер патента: 981166
Опубликовано: 15.12.1982
Авторы: Беме, Бреннер, Краузе, Линднер, Хеилманн
МПК: B65H 54/54
Метки: агрегатов, гидростатическое, намоточных, направляющее
...Под гнездами находятся одновременно опоры для маслоулавливающих лотков 12 и 13, Находящиеся в гнездах 6 и 7 и скользящие по направляющим 9 и 10 гидро- статические втулки 8 имеют, как это видно на фиг. 3, нагруженные давлением выемки 14, В нагруженные давлением выемки 14 по цент. ральной напорной системе подается среда, например, масло. На показанном на фиг. 5 разрезе через плоскость дросселей 15 дается расположение входного отверстия 20 для масла, подводящего канала 21, дросселей 15 и подводящих отверстий 22. Каждой нагруженной давлением выемке 14 (фиг. 4) соответствует один дроссель 15. Выбор расположения дросселей 15 происходит таким образом, что благодаря легкой доступности обеспечивается точное техническое обслуживание тем, что...
Устройство для закрепления материала на сердечнике мотальной машины
Номер патента: 981167
Опубликовано: 15.12.1982
Авторы: Беме, Бреннер, Тауберт, Штегерер
МПК: B65H 65/00
Метки: закрепления, мотальной, сердечнике
...является крутильным инжектором, Отделеннаянить 1, находящаяся близко перед всасывающей насадкой инжектора 3, захватывается ивдувается через воздухопроводную с боковпрорезанную нитеводную трубу 4, с такжепрорезанной фасонной деталью 5 к вращающемуся патрону для наматывания, Тогда инжектор отключается. Для того, чтобы отстранить раскладываемую нить 1 от фрикционГ10 ного барабан 7 и избежать образование навивки, предусмотрен отбрасывающий щиток 14,как представлено на фиг. 1, Отбрасывающийщиток 14 производит раскладку нити йапатроне для наматывания тем, что образующееся в результате вращения фрикционного барабана 7 и вращающееся вместе с ним воздушное кольцо, отделяет нить от барабана,Вместо отбрасывающего щитка 14 сопло может также...
Устройство для намотки длинномерного материала
Номер патента: 981168
Опубликовано: 15.12.1982
МПК: B65H 75/22
Метки: длинномерного, намотки
...4 - сердечник, вид сбоку; на фиг. 5 -узел 1 на фиг. 2; на фиг. 6 - диск катушки,Устройство имеет два одинаковых диска 1и 2 с бобышками.З. В дисках имеются центральное отверстие 4, отверстия 5 для прохода кон %сольных стержней б шайбы 7, отверстие 8 длязакрепления конца наматываемого материала(проволоки) 9. На бобышке 3 выполнена коль.цевая канавка 10 и выступ 11, Вокруг бобышекобвернут сердечник 12, имеющий кальциевые )Оканавки 13 ибуртики 14, соответствующие вы.ступам 11 и канавкам 10 дисков 1 и 2, Буртики 14 сердечника 12 входят в канавки 10дисков 1,и 2, а выступы 11 дисков - в ка.павки 13 сердечника 12, Сердечник 12 имеет 15крючок 15, охватывающий один из стержнейб шайбы 7, ось 16 которой длннее стержней б, .Начало проволоки 9...
Устройство для разматывания нитевидного материала используемое в обмоточных и обвязочных машинах
Номер патента: 984967
Опубликовано: 30.12.1982
МПК: B65H 59/28
Метки: используемое, машинах, нитевидного, обвязочных, обмоточных, разматывания
...15, а друР -- в ось 13.Функции выталкивающей пружины 14 и распределителя 21 могут быть Объединен дифференциальным распределителем 24, с.оптрованны 3 на оси 13, перемешающеЙ- ( 80;(врати-поступателыю. 11 лунжер 23 дффсрснциальпого распределителя 24 жест- МО соедин(н с осью 13 и имеет отводящий кольцсобразпый канал 29 с отверстием 26, сосдиненньй с резервуаром 25. Тело диффершпального распределителя 24 имеет распрсдлительные каналы 27, 28, 30, 3 и связывается неподвижно с вращающимся диском 9. Распределительные каналы 28 и 3 с(к диня 03 дифференциальный распределитель соотвтствснпо с левой и правой стороной цилиндра 11. Распределительные канал,3 27 и 30 соединяют дифференциальный рас прсдслитель с рабочим текущим т(.лом, наи)дяцимся под...
Устройство для выравнивания листов в листовых машинах
Номер патента: 986843
Опубликовано: 07.01.1983
Автор: Гюнтер
МПК: B65H 9/10
Метки: выравнивания, листов, листовых, машинах
...массой передних марок уже в начале или во время процесса вытягивания,Тем самым абсолютное время на каждый такт машины, которое имеется враспоряйении для отворота переднихмарок, больше, так что значения ускорения и тем самым действующие силыинерции малы. Кроме того, можетбыть увеличено время вытягивания,Условием для решения задачи такжеявляется то, что удерживающая силаприсоса устройства бокового вытягивания преодолевает силы инерции присоса и усилия пружин,Так как удерживающие силы присосов не имеют влияния на силу удараи торможения, давление присасывания может быть рассчитано достаточно высоким,Поужины при соблюдении различныхсил инерции материалов листа максимального формата и максимальноймощности машины могут быть оптимированы так,...
Устройство для выдачи клейкой ленты
Номер патента: 986844
Опубликовано: 07.01.1983
Авторы: Ганжа, Тарасенко, Шестаков, Щепилкин
МПК: B65H 35/07
...4 и 5 меньше усилия РБарабан 15 с липким материалом358 установленв ложементе 16 рамы 1,на которой в пазах установлен отклоняющий валик 17. При размотке липкихматериалов 8 разной толщины изменяютзазоры между валиками, при этом регу-.4 алируют натяжение цепной передачи 12посредством натяжной звездочки 1 8.Нв раме 1 ниже валиков 4 и 5 расположен механизм 19 резки липкогорулонного материала 8, выполненный в45виде ножа 20, помещенного лезвием внаправляющей 21 которая имеет окно22 для прохода размотанного материала 8.При одинаковых диаметрах валиков. 25 диаметр звездочки валика 2 болыпе50диаметра звездочек 10 и 11 валиков4 и 5 в соотношении от 3: 2 до 2 ". 1,а при одинаковых диаметрах звездочек9 - Ч 1 диаметр валйков 2 и 3 меньшедиаметра...
Устройство для межоперационной передачи паковок текстильных машин
Номер патента: 986845
Опубликовано: 07.01.1983
Авторы: Гросман, Косенко, Марголин-Каганский
МПК: B65H 67/06
Метки: машин, межоперационной, паковок, передачи, текстильных
...3 с возможностью поворота вокругсвоей оси. Шестерня 1 6 введена в зацепление с зубчатым колесом 1 7, закрепленным соосно оси поворота головки3 на валу 1 8, смонтированном неподвиж 45но в опоре 2. Число зубьев шестерни 16и зубчатого колеса 17 выполнено одинаковым, а проекции паза на плоскость,перпендикулярную оси направляющей, выполнены под углом, равным 90 О, Высотавинтового участка паза 15 не превышает50высоту подъема паковкодержателя 9,необходимую для передачи паковки 1 наодном высотном уровне.Работа устройства осуществляетсяследующим образом.Паковки 1 (см. фиг. 1), нарабатываемые на мотальных головках машины дляформования химических волокон, последо 3 986845 4вательно устанавливают любым известным средством на паковкодержатель...
Устройство для регулирования натяжения движущегося материала
Номер патента: 988728
Опубликовано: 15.01.1983
Авторы: Андриади, Рожков, Рыченков, Рябчиков
МПК: B65H 23/14
Метки: движущегося, натяжения
...элемента, при этом другой конец гибкого элемента закреплен над барабаном на его неподвижном кожухе.Кроме того, средство для прижима планок к барабану представляет собой груз.Причем гибкий элемент представляет собой ленту.На чертеже изображена общая схема устройства.Устройство содержит установленные на оси 1 внутри неподвижного кожуха 2 барабан 3, на цилиндричесКой поверхности которого закреплены планки 4 из смачиваемого материала (органического стекла) чередующиеся в соотношении 1:1; 2:1; 3:1 по направлению движения материала с планками 5 из несмачиваемого материала (фторопласта) с меньшим коэффициентом трения. 1 а оси 1 установлен Г-образный рычаг 6 с направляющим роликомна конце. Устройство содержит блок 8 поворота рычага 6 и барабана...
Нитераскладывающее устройство
Номер патента: 988730
Опубликовано: 15.01.1983
МПК: B65H 54/30
Метки: нитераскладывающее
...когда проволока 12 об- дразует с образующей катушки 13 прямойугол. Затем запитывается электрическаясхема устройства (см. фиг. 2) и дается вращение катушке 13.При угле, близком к прямому, междупроволокой 12 и образующей катушки 13 2 фнаблюдается самоукладывание проволоки12 и она отклоняется вправо. После того,как проволока 12 отклонилась на критический угол (угол, при котором проволока прекращает самоукладываться и который 2определяется опытным путем), она касаетсяконтакта датчика 11, включается электродв)гатель 3 и йачинает вращать ходовойвинт 7 через шкивы 4 и 5, и приводнойремень 6 - суппорт 1 с вилкой 9 начинаетдвигаться вправо. Так как скорость поступательного движения суппортабольшескорости поперечного движения проволоки12,...
Намоточная машина
Номер патента: 988731
Опубликовано: 15.01.1983
МПК: B65H 67/04
Метки: намоточная
...у каждого мотального механизма перегружатели паковок, имеет вертикальные направляющие, в которьх установ,лены мотальные механизмы, а каждый мотальный механизм имеет привод его возвратно-поступательного перемещения вдольнаправляющих и фиксаторы крайних поло- ЗЗжений.На фиг. 1 изображена машина со стороны фронта обслуживания, общий вид;на фиг, 2 - то же, вид слева; на фиг. 3 -схема расположения мотальных механизмовв рабочем положении и положении переза Оправки. ложений. Вдоль фронта обслуживания машины размещен вертикально замкнутый транспортер 9 с паковкодержателями 10. Против правой (со стороны фронта обслуживания) ветви конвейера размещен накопитель 11 паковок, выполненный в виде рамы, снабженный штырями 12 и роликами 1.3. Каждый...
Устройство для образования резерва ленты на текстильных машинах
Номер патента: 238376
Опубликовано: 15.01.1983
Авторы: Борисов, Горшков, Демин, Копятин, Макарьин
МПК: B65H 54/80
Метки: ленты, машинах, образования, резерва, текстильных
...в корпусе 5.Колесо 18 сцеплено с зубьями зубчатого колеса 21, установленного вместе со звездочкой 22 на валике 23, смонтированном на опорах 24 ка" чения внутри звездочки 25 с зубчатым колесом 26, опоры 27 качения которого установлены в крышке 4 корпуса 5Днище 6 внешним зубчатым венцом входит в зацепление с колесом 26 и приводится им в движение. Валики 10 приводятся во вращение от оси колеса 18 через блок зубчатых колес 28 и колесо 29.Устройство снизу имеет крышку, состоящую из неподвижной 30 и подвижной 31 шарнирно соединенных между собой частей, Неподвижная часть ее укреплена на стойках днища 6, а подвижная несет уплотнительную воронку 9, крепится к третьей стойке днища и удерживается защелкой,32.Устройство имеет конический редуктор...
Устройство для намотки ворсовых полотен
Номер патента: 990622
Опубликовано: 23.01.1983
Автор: Спицин
МПК: B65H 23/02
Метки: ворсовых, намотки, полотен
...подвижной и снабжена приводом 9 раздвижения цепей, функционально соединенным с датчиком 8 и управляемым им. Выходная же часть цепного поля 7, обращенная к мотовилу 2, устанавливается на постоянную ширину, согласующуюся с шириной обрабатываемого полотна и шириной между крючками противоположных щечек мотовила.Одна или обе щечки 4 мотовила 2 установлены на оси 3 подвижно в осевом направлении (фиг. 3) и соединены с последней посредством упругого элемента 10, например тарельчатых пружин. В месте накола кромки полотна на подходящий снизу крючок предусмотрен щеточный валик 11, давящий на кромку при наколе. Крючки 5 подпружинены и располагаются в отверстиях щек 4 мотовила 2 по концентричным окружностям. Мотовило 2 установлено с...
Сервоустройство для получения постоянного натяжения в проволочной нити
Номер патента: 990625
Опубликовано: 23.01.1983
Авторы: Андрей, Георги, Дано, Стоян
МПК: B65H 59/02
Метки: натяжения, нити, постоянного, проволочной, сервоустройство
...способом можно привести в действие больше трех последовательно связанных многодисковых тормозов 7.Регулирующая пружина 23 монти- рована в отверстии рейки храповика 21, причем одним своим концом она упирается в стержень 35, а другим - в регулирующий винт 22, Рейка 21 зацеплена с пальцем 20, с одной стороны которого установлен на опорах собирающий ролик 16, а с противоположной стороны шарнирно. прикреплены приводная пружина 26 и демпфер 33. Задающая пружина 26 регулируется пос 10 15 20 25 30 35 40 45 50 55 редством винта 25 и гайки 24. Противоположный конец демпфера соединен шарнирно с рычагом 34, который может в определенный момент противодействовать регулирующей пружине 23.Демпфер 33 представляет собой цилиндр 37 с поршневым стержнем 28,...
Способ группового прессования минераловатных изделий
Номер патента: 992376
Опубликовано: 30.01.1983
Автор: Лапсиньш
МПК: B65H 33/00
Метки: группового, минераловатных, прессования
...опустился до поддона 9, его останавливают и находящийся под пакетом рольганг аксиально вытягивают из-под .пакета, а пакет остается на поддоне 9, При поступлении на роль- ганг-снижатель 4 следующего пакета его опускают до поверхности ранее опушенного пакета в боковую опалубку 5 и путем вытягивания из-под пакета рольганга ставят над первым пакетом второй, Так это продолжается до заполнения боковой опалубки 5. Затем укладывают еще один набор, который полностью или частично выходит за пределы боковой опалубки 5. Набранный пакет имеет стабильность, так как крайние стопы удерживаются поверхностью боковой опалубки 5. Теперь на поверхность набранного пакета кладут верхний поддон 10 и выводят пакет из боковой опалубки 5. Так как набранные стопы...
Загрузчик листовых материалов
Номер патента: 994384
Опубликовано: 07.02.1983
Авторы: Виноградский, Захарова, Тарасов
МПК: B65H 3/24
...в верхнем положении, а поддерживающие рычаги в зоне стопы. При выходе плиты изстанка она фиксируется захватами, поддерживающие рычаги выводятся из зоныплиты и она траверсой опускается на стопу. 3Й 4 йположенные один под другим перед транспортирующими валиками 4 и 5, Верхнийвалик 6 имеет привод и смонтирован настанине, а нижний валик 7 установленс возможностью качания посредствомпневмоцилиндра 8 и шарнирно - рычажнойсистемы 9, при этом захваты 3 представляют собой две пары пневмоцилиндров 10 и 1.1. Каждый пневмоцилиндр10 несет башмак 12 с фиксирующими 16пальцами 13, а каждый пневмоцилиндр11 - поддерживающий рычаг 14 длялиста,Загрузчик работаетследующим образом. 1Стопу плит рольгангом подают до ограничительного,упора загрузчика, Включают...
Устройство для сматывания нити с паковки
Номер патента: 994385
Опубликовано: 07.02.1983
Авторы: Олейникова, Шишкин
МПК: B65H 49/18
Метки: нити, паковки, сматывания
...на паковкодержателе, тормозную ко,подку, установленную на корпусе с воз 2 можностью контамта с тормозным шкивом,и робочий орган, определяющий направление тянущего усилия нити, о т л и ч аю щ е е с я тем, что, с целью поддер-1жания постоянного натяжения нити, раЗо бочий орган, определяющий направлениетянущего усилия нити, размещен по отношению к паковкодержателю со стороны,противоположной тормозной колодке.2. Устройство по п 1, о т л и ч а -ЗЗ ю ш е е с я тем, что рабочий орган,р- определяющий направление тянущего усилия нити, выполнен в виде нитепроводника, размещенного так, что касательная,проведенная через нитепроводник к па 40 ковке, расположена под углом 85-95 ок рычагу.Источники информации,принятые во внимание при экспертизе1....
Намоточное устройство
Номер патента: 994386
Опубликовано: 07.02.1983
МПК: B65H 54/00
Метки: намоточное
...М 5. 5-вход триггера 39 управления соединен с третьим выходом блока 10 программного управления длиной хода раскладчика, а его выход с первым входом элемента И 0, второй вход которого соединен с первым выходом двоично-десятичного умножителя. Выход элемента И 0 соединен с входом делителя 38 частотц на счетных триггерах, вцходы которых через элемент И Й 1 соединены с К-входом В 5-:триггера 39 управления, выход которого, в свою очередь, соединен через элемент НЕ 12 с К-входами счетных триггеров делителя 38 частоты. Вход элемента Ц с открытым коллектором соединен с выходом Ю-триггера 39управления, а в выходную цепь элементавключены последовательно соединенные потенциометр М 5 и один из светодиодов, оптически связанный с другим...
Устройство для подачи перфокарт
Номер патента: 996301
Опубликовано: 15.02.1983
МПК: B65H 3/24
...расположены над столом 3. Один конец 5 вилки толкателя 4 установлен с возможностью взаимодействия с захватом 10 выводного транспортера 9, а другой конец 6 - с упором 8,Устройство работает следующим образом.Бесконечный транспортер 9 при движении (направление движения на чертежах показано стрелкой) взаимодействует99630 Формула изобретения Н. Калашерес СоставительТехред И. ВТираж 556Государственнелам изобретесква, Ж - 35,Патент, г. У икова Корректор М. Подписное ета СССР крытий наб., д. 4/5 л. Проектная, 4дактор О Персиянцеказ 822/30 емчик ВНИИП по 113035, М илиал ПППого коми ний и от Раушская жгород, у установленными на нем захватами 10 сконцом 5 размещенного под магазиномподачи 1 толкателя 4, перемещая его приэтом влево (см. фиг, 1), При...
Устройство для счета печатной продукции
Номер патента: 996302
Опубликовано: 15.02.1983
Автор: Карталев
МПК: B65H 7/14
Метки: печатной, продукции, счета
...3и зоны счета имеет ступень, образованную5 участком 5. Чувствительный элемент датчика 1 расположен на линии пересечениянаправляющей пластины 2 с плоскостью,проходящей через образующие отгибающих роликов 3,Устройство для счета печатной продукции работает следующим образом,Сфальцованные газеты 6 транспортером 5 подаются в зону счета со скоростью7 При движении газет 6 их передние кромкй касаются неподвижной пластины 2 и996302 формула изобретения Фиг. некоторое время скользят по ее поверхности, тем самым создавая возможность получения более качественного переднего фронта импульса фотодатчика 1. Для улучшения формы заднего фронта импульса предусмотрены отгибающие ролики 3, имеющие привод (не показан) и вращающиеся со скоростью Ч большей чем...
Устройство для укладки листов
Номер патента: 996305
Опубликовано: 15.02.1983
Авторы: Акулов, Зайцев, Сивула, Тропин
МПК: B65H 31/00
...18 для листов картона 19. Шарнирно закрепленное на стойках 9 амортизирующее средство с упругими элементами 20, закрепленными на поперечной штанге 21, снабженной рычагом 22 с осью 23, установленной в раме 16, посредством рычага 24, снабженного коромыслом 25, закрепленным на оси 15, взаимодействует с поперечной планкой 26 вертикальной тяги 27. В стойках 9 выполнены пазы 28 для поперечной планки 26. Тяга 27, размещенная в направляющих 29, закрепленных на стойках 9, снабжена роликами 30, взаимодействующими с направляющими 31, закрепленными на раме 7. Рычаг 22 снабжен возвратной пружиной 32. Рама 7 снабжена шарнирно закрепленными пластинами ЗЗ, взаимодействующими с силовым цилиндром 34. В стойках 9 и кронштейнах 35, закрепленных на...
Устройство для укладки эластичного материала в стопу
Номер патента: 996306
Опубликовано: 15.02.1983
Авторы: Корешков, Костенко, Кругляков, Фетисова, Хозин
МПК: B65H 45/103
Метки: стопу, укладки, эластичного
...времени, необходимой для/ соприкосновения конца листа с краем стопы в начале движения. В момент, когда лист касается края стопы листа, начинается движение платформы 2 влево со ско- ростью, равной скорости подачи листов валиками 1, и лист начинает укладываться на стопу листов (или на платформу 2 в начале работы).Когда платформа 2 переместится на столько, что опорно-раскатывающий ролик 8 окажется над стопой листов (фиг. 2 б), цилиндр 6 выдвигает свой шток вниз, ролик 8 входит в соприкосновение с верхней поверхностью укладываемоголиста и начинает катиться по нему. При этом рама 3 поднимается иа величину толщины укладываемого листа, так как величина хода штоков цилиндров 6 и 7 одинакова. При этом опорно-раскатывающий ролик 9 также...
Устройство для накопления нити при ее подаче к текстильной машине
Номер патента: 996307
Опубликовано: 15.02.1983
Авторы: Жарова, Колчанова, Редин
МПК: B65H 51/22
Метки: машине, накопления, нити, подаче, текстильной
...опорного элемента в зону действия тормозного элемента. Непрерывное взаимодействие поверхностей тормозного и опорного элементов в точке, бегущей по эллипсу в направлении вращения приводного вала, обеспечивает благоприятные условия для препятствия вращения барабана при отсутствии дополнительных колебаний и вибраций, возникающих в случае использования средства предотвращения вращения барабана с дискретным взаимодействием поверхностей тормозного и опорного элементов, Плавное, непрерывное вхождение точек поверхности опорного элемента, представляющего собой выступающую над боковой поверхностью барабана часть качающегося диска с наружным профилем эллиптической формы, в зону действия тормозного элемента позволяет получить взаимодействие...
Станок для намотки шаровых изделий
Номер патента: 996308
Опубликовано: 15.02.1983
Авторы: Новожилов, Тихонов, Часовников
МПК: B65H 54/64
Метки: намотки, станок, шаровых
...под углом о (см. фиг. 4) корпус 18 приводом 22 разворачивают по профилированным направляющим 23 так, чтобы наименьший угол между плоскостью А - А вращения раскладочных головок и осью 1 - 1 вращения оправки 10 тоже был бы равным а. При этом оправку 10 устанавливают геометрическим центром О относительно центра О координатных осей станка (на фиг. 1 и 4) точки О и О, совпадают) с помощью привода 20 через редуктор 19 и пиноли 16 держателя 11. При этом шлицевой вал 13 держателя 11 скользит в шлицевом подвижном соединении с редуктором 14, позволяя осуществлять такое перемещение как при неподвижной оправке 10, так и при вращающейся. Вращение на вал 13 передается через редуктор 14 от привода 15. Наматываемый длинномерный материал 24 подается с...
Способ уплотненной укладки ленты на текстильных машинах
Номер патента: 996309
Опубликовано: 15.02.1983
Авторы: Аукстолькер, Василевский, Гладко
МПК: B65H 54/80
Метки: ленты, машинах, текстильных, укладки, уплотненной
...укладка ленты -по предлагаемому способу заключается в следующем.Как только пустой таз 1 (фиг. 1) установится. захватами автомата смены тазов на тарелку 2 нижнего лентоукладчика, шток 3 подается в верхнее положение, поднимая подвижное дно 4.Затем включается устройствоверхней 6 и нижней 2 тарелок л3чика, одновременно включается счетное устройство 7, и начинается наработка столба уплотненной ленты, получающейся в результате такого перемещения штока, которое позволяет, укладывая ленту витками, сжимать ее между верхней тарелкой 6 лентоукладчика, подвижным дном 4 и внутренней стенкой таза 1. Наработка столба ленты производится в верхней части таза, в начале наработки на расстоянии А, от 5 до 40% высоты таза (фиг. 2), Как только...
Устройство для регулирования натяжения длинномерного материала
Номер патента: 996310
Опубликовано: 15.02.1983
МПК: B65H 59/00
Метки: длинномерного, натяжения
...ва-риант, когда контрольный ролик установленс возможностью слежения за диаметром разматываемой паковки, общий вид; на фиг. 4 - то же, вид сверху.Устройство имеет шкив 1 разматываюро щей катушки 2, на котором установлена тормозная колодка 3. Тормозной элемент 3 жестко закреплен на изогнутом рычаге 4, Устройство включает также подпружиненный толкатель 5, следящий ролик 6 которо 9963103го контактирует с рабдчей поверхностью изогнутого рычага 4, и контрольный ролик 7, установленный на подпружиненном толка- теле 5. Колодка 3 размещена на прямой, проходящей через центр шкива 1 разматывающей катушки 2 и ось поворота толкателя 5. Контрольный ролик 7 может быть установлен как на контроль изменения натяжения материала посредством...
Устройство для регулирования натяжения нити
Номер патента: 996311
Опубликовано: 15.02.1983
Авторы: Казарян, Саакян, Хачикян
МПК: B65H 59/36
...имеет тарельчатый натяжитель 1, нижняя тарелка которого 16неподвижна, а верхняя установленасвободно, а также датчик изменениянатяжения движущейся нити, включающий ролик 2 для образования компенсационной петли нити, и соединенное с ним посредством подпружиненного,толкателя 3 средство измененияусилия прижима тарелок, котороеимеет электромагнит 4, сердечник 5,смонтированный с воэможностью осевого возвратно-поступательного перемещения, и клин 6. Средство измененияусилия прижима тарелок имеет такжеклиновой выступ 7, расположенный наодном конце толкателя 3, на другомконце которого жестко смонтированаось ролика 2.Устройство работает следующим образом,Величина выходного натяжения воспринимается роликом 2 и зависит отвеличины подаваемого...
