B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.

Номер патента: 1115985

Опубликовано: 30.09.1984

Авторы: Бридько, Клочко, Моргунов, Перетятько

МПК: B65H 54/54

Метки: бобинодержатель

...расположенные по окружности насадка. В двух отстоящих друг от друга по оси насадка поперечных сечениях размещены центробежные упругие фиксирующие элементы 5. Каждый элемент выполнен в виде кольца с тремя выступами 6 равномерно расположенными по окружности насадка. Элементы 5 сопряжены по наружному диаметру с внутренней поверхностью насадка по одной из прессовых поса,;ок, а выступы 6 проходят через пазы в цилиндрической поверхности насадка.Для увеличения центробежных сил выступы могут быть армированы, например, свинцовыми шариками.Чтобы ослабить связь выступов с кольцевой деталью и увеличить силу прижима ее к внутренней поверхности насадка, эта связь выполнена легко- податливой в виде вогнутой внутрь кольца дуги и стремящейся при...

Номер патента: 1117270

Опубликовано: 07.10.1984

Авторы: Волков, Лузгин, Матвеев, Сафронов

МПК: B65H 54/80

Метки: верхний, лентоукладчик, машин, текстильных

...натяжения лентывнутри лецтовода при постоянной еедлине, Поскольку лента движется полентоводу со скоростью, равной ли -нейной скорости подвижного дна в точ 5ке выхода ленты, сила натяжения лентыменяется. Максимальная сила, растягивающая ленту, возникает в положениивыходного отверстия вблизи стенкитаза. В этом случае происходит не- Оконтролируемое вытягивание ленты(утонение), поскольку скорость еевхода в лентовод постоянна. По мередвижения выходного отверстия к центрутаза эта сила уменьшается и минимальна вблизи центра. В этом случаесила, с которой вращающееся дцо тазатянет ленту через лентовод, близкак нулю, движение ленты в лентоводезамедляется и поступающая из зажима 2 Оплющильных валов с постоянной скоростью лента накапливается в...

Номер патента: 1118596

Опубликовано: 15.10.1984

Авторы: Вишеропп, Олбрих, Франц

МПК: B65H 54/40

Метки: держатель, катушки, намоточного, устройства

...установлен с возможностью перемещения в осевом направлении на цапфе упорного диска с пазом и пружиной, за диском с отверстиями предусмотрены пружины сжатия.На фланце упорного диска расположены на совместной делительной окружности несколько толкателей, установленных на пружинах и перемещающихся во втулках.Перемещаемость расположенных на упорном диске поводковых цапф достаточно велика для того, чтобы в случае несовпадения угловых позиций поводковой цапфы катушки и поводковой системы.упорного диска был обеспечен за3 1118 ,жим катушки между пинолями. Благода, ря применению поводковых систем ме-ханической связи в соответствии с изобретением преодолеваются, в част ности, пределы поводковых систем с силовым замыканием, заключающиеся в том, что...

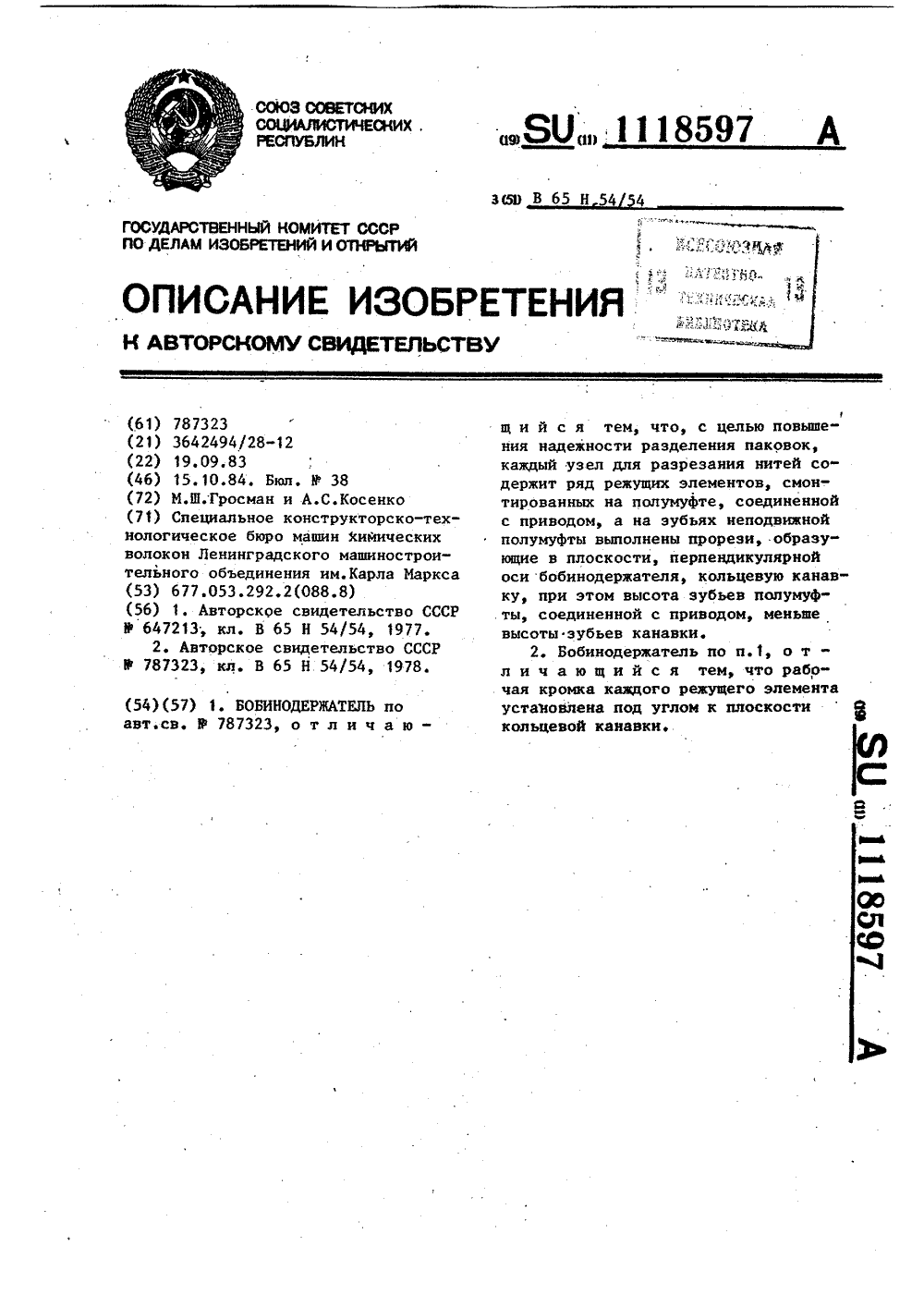

Номер патента: 1118597

Опубликовано: 15.10.1984

Авторы: Гросман, Косенко

МПК: B65H 54/54

Метки: бобинодержатель

...Между дисками При торможенйи одной бобины нить,15 и 16 размещены пружины 17. На 10 связывающая эти бобины вытягиваетсяоб " 2ао оиме 2 и втулке 5 за каждым диском и, вращаясь совместно с паковкой на16 установлена тормозная колодка 18, бобине 7, образует подмот из 4-5 витсвязанная с штоком 4. ков, который располагается в канавкеМеханизмы фиксации бобин 6 и 7 22 неподвижной полумуфты 19.связаны между собой посредством 15 При этом после образования подмозубчатых полумуфт 19 и 20 (фиг, 1-3) . та нить обрывается у паковки 6, такПолумуфта 19 закреплена на втулке как подмот образуется на вращающейся8 одного механизма фиксации, а .полУ- части бобинодержателя, а именно намуфта 20 на подвижно установленном полумуфте 19.диске 12 следующего...

Номер патента: 1118598

Опубликовано: 15.10.1984

Автор: Шевчук

МПК: B65H 63/08

Метки: диаметра, длинномерного, достижении, заданного, наматывания, паковкой, прекращения

...конструкции и обслуживания.Цель достигается тем, что в устройстве для автоматического прекращения наматывания длинномерного макреплен на конце винта и линейки,3. Устройство по п.1, о т л и " ч а ю щ е е с я тем, что средство для отключения привода паковки представляет собой микровыключатель. 2териала при достижении паковкой заданного диаметра, содержащем рычаг свыступом на конце, установленный свозможностью воздействия со средством для отключения привода паковкии связанный с роликом, установленнымс возможностью контактирования с наматываемым материалом, и регистратордлины наматываемого материала, рычаг 1 О выполнен двуплечим, а ролик свободноразмещен на противоположном выступуконце рычага с возможностью прижатияк телу паковки, при...

Номер патента: 1119954

Опубликовано: 23.10.1984

Автор: Глушков

МПК: B65H 3/32

Метки: листов, отделения, поштучного, стопы

...направляющих, расположенных по обе стороны стола для стопы, регулируемые упоры для стопы с держателями, расположенные над соответствующими. клиновидными отсекателями, держатели отсекателей выполнены в виде Г-образных рычагов, при этом каждый держатель регулируемого упора для стопы выполнен в виде двуплечего рычага, шарнирно смонтированного на короткой части соответствующего Г-образного рычага, причем каждый регулируемый упор подпружинен и установлен на одном плече соответствующего двуплечего рычага, другое плечо которого взаимодействует с клиновидным отсекателем.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - то же, вид в плане; на фиг. 3 - разрез А-А на фиг. 2; на фиг. 4 - 7 - отсекатель в момент пооперационного...

Номер патента: 1119955

Опубликовано: 23.10.1984

Авторы: Дегтярев, Кирик, Мартьянов

МПК: B65H 23/26

Метки: двух, кромок, полотен, сварке, совмещения

...датчиками 2 и 3 положения кромок полотен 5 и б. Свариваемые кромки полотен 5 и б расположены между нагревательным элементом 4 и датчиками 2и 3 соответственно. Сварочные ролики 7, формирующие шов, установленысразу же эа нагреаеьнм элементом 4 в направлении движения по-.лотна.Датчики 2 и 3 с нагревательным элементом 4 закреплены на направляющей 8, которая связана сэлектродвигателем 9 через винтовуюпередачу 10 и муфту 11, Сигнал с выхо;,а датчика 3 поступает в блок 12управления привода механизма перемещения датчиков положения кромок полотен, а сигнал с выхода датчика 2поступает в блок 13 управления привода (на чертеже не показан) механизма 1 изменения положения кромки полотна 5, Датчики 2 и 3 содержатпо два фотоприемника 14 инфракрасного...

Номер патента: 1121220

Опубликовано: 30.10.1984

Авторы: Васильев, Дубинин, Иванов

МПК: B65H 51/22

Метки: накопления, нити, подачи

...относительно вала, состоящее из двух шарикоподшипников а наружная обойма первого по ходу подачи нити шарикоподшипныка жестко закреплена на неподвижной плите, другая - связана с барабаном, а подвижные внутренние обоймы жестко связаны втулкообразным упором, в котором через отверстие в стенке пропущен трубчатый рычаг, шарикоподшипник средства предотвращения вращения барабана, закрепленный на неподвижной плите, выбран сферическим и его внутренняя обойма установлена соосно с валом, а диск закреплен непосредствен1121220 15 20 25 Составитель В. Джермакян Редактор Т. Парфенова Техред И. Верес Корректор В. Синицкая Заказ 7658/15 Тираж 551 Подписное ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий 13035, Москва, Ж - 35,...

Номер патента: 1121221

Опубликовано: 30.10.1984

Авторы: Пихтовников, Шмейлин

МПК: B65H 54/30

Метки: нитевидного, паковке, раскладки

...чике с возможностью регулирования его положения в направлении подачи нитевидного материала, а нитеводитель упруго соединен с подвижным элементом вибратора.На фиг. 1 изображено устройство для раскладки нитевидного материала на паковки, вид спереди; на фиг, 2 - то же, вид сверху.От технологической машины (например, волочильной) 1 нить 2 через компенсатор натяжения 3 нитенаправителя 4 и нитеводитель 5 поступает на приемную паковку 6. На основании раскладчика 7 установлены электромагнитный вибратор 8 с пластинчатым отбойником 9. К подвижной части вибратора с помощью упругого элемента (пружины) 10 крепится нитеводитель 5, Нитена 5 10 15 20 25 30 35 40 45 50 правитель 4 имеет возможность перемещения относительно раскладчика 7 вдоль...

Номер патента: 1121222

Опубликовано: 30.10.1984

Автор: Новиков

МПК: B65H 61/00

Метки: мерных, нитевидного, отрезков

...отрезков может быть 1300 - 820 мм. Каждый из стержней 2 установлен на пальце 4 и имеет хвостовик с резьбой и гайку 5 для крепления на станине.Устройство снабжено раскладчиком материала, включающим копир 6, приводной вал которого 7 установлен соосно мотовилу, и средство для продвижения материала по стержням 2 мотовила, выполненное в виде подпружиненных пружинами 8 стаканов 9, при этом копир 6 установлен с возможностью поочередного взаимодействия с основанием каждого стакана 8.Пружина 8 поджата между стержнем 2 и стаканом 9. Перемешение стакана 9 вверх ограничивается гайкой 10, навинченной на резьбу пальца 4, закрепленного в стакане 9. Нижним торцом стакан 9 действует на витки нити, намотанной на цилиндрическую поверхность стержня 2,...

Номер патента: 1121223

Опубликовано: 30.10.1984

Автор: Ковель

МПК: B65H 77/00

Метки: длинномерного, натяжения

...относится к технологическому оборудованию для изготовления изделий из полосового рулонного материала, в частности к установкам для подачи материала в зону обработки с образованием провисающей петли полосы, и касается устройства для слежения за прогибом петли ленты подаваемого материала. Данное устройство может найти применение, например, в автоматических линиях но раскрою электротехнической стали или в установках автоматической подачи стальной ленты от приводного разматывателя к прессам в кузнечнопрессовом производстве или в зону режушего инструмента. Эти устройства обеспечивают остановку линии или подаюшего механизма в случае прогиба петли ленты сверх нормы и последующее их включение. 5 10 15 20 25 30 35 40 45 50 55 чающий корпус 5,...

Номер патента: 1123541

Опубликовано: 07.11.1984

Авторы: Гьи, Карлос, Эрвен

МПК: B65H 69/08

Метки: конца, концом, нити, подготовки, соединения

...ниже ножей при вращении веретен расположенные в патрубках концы нитей раскручивают. Затем после останова3 1123 веретен осуществляют разрезание ножами концов нитей на уровне отвер" стий 18.Далее путем повышения разрежения воздуха в патрубках вызывают вибриро 5 вание гибких пластин 11 н с помощью них сообщают вибрацию расположенным в патрубках концам нитей. Биение пластин о концы нитей в направлении, перпендикулярном направлению двнже О ния отсасываемого из патрубков воздушного потока, вызывает разъединение волокон нитей, а отделение от концов незакрепленных на веретенах волокон без их разрыва осуществляется путем , их натяжения с помощью воздушного потока, движущегося в каждом патрубко вдоль конца нити в направлении, противоположном...

Номер патента: 1123974

Опубликовано: 15.11.1984

Авторы: Альмен, Бирман, Васильченко, Островский

МПК: B65H 3/08

Метки: выдачи, листов, пакета, поштучной

...окно, в проеме которогошарнирно смонтирована заслонка длярегулировки подъемной силы устройства, связанная с подвижной втулкойпосредством шарнирно-рычажной системыеНа чертеже представлено устройство для поштучной выдачи листов,общий вид.Устройство для поштучной выдачи:листов иэ пакета содержит подъемно"40опускной стол 1 для установки пакета листов 2, над которым установленмпатрубки 3, соединенные посредством.воздуховода 4 с вакуумной системой,а именно вентилятором 5Между пат-.45рубками 3 смонтировано транспортноесредство 6 (ролики рольганга, транспортные ленты и т.д.). В стенке воздуховода 4 выполнено окно 7, в проеме которого шарнирно смонтированазаслонка 8 для регулировки подъем 50 974 2ной силы устройства...

Номер патента: 1123975

Опубликовано: 15.11.1984

Авторы: Муха, Нагнибеда

МПК: B65H 21/00

Метки: полотен, рулонного, сращивания

...к нему и установлен с возможностью контактирования:одновременно со штоком силового 975 2 цилиндра и опорной площадкой термоплиты, и ограничитель поворота рамы выполненный в виде контактирующего с рамой приводного эксцентрика.На чертеже изображена кинематическая схема предлагаемого устройства.Устройство для сращивания полотен рулонного материала методом термосварки содержит греющую термоплиту 1 с контактной опорной поверхностью 2, привод прессования, выполненный в виде блока пневмоцилиндров 3 с упорами .4 на штоках, механизм 5 размотки рулонов, накопитель-компенсатор б полотна предыдущего рулона 7, механизм 8 захвата и подачи в зону термосварки конца полотна запасного рулона 9 и механизм 10 прессования.Механизм прессования содержи...

Номер патента: 1123976

Опубликовано: 15.11.1984

Авторы: Артемьев, Дубов, Петушков, Роганков

МПК: B65H 54/64

Метки: намотки, оболочек, тороидальных

...и выпол" нены в виде силовых цилиндров, штоки которых контактируют с оправкой, корпуса жестко закреплены в держателе, а рабочие камеры связаны со следящей системой, при этом держатель выполнен в виде приводного коль. ца, смонтированного коаксиально оправкееДержатель с силовыми цилиндрами может быть размещен внутри или снаруи относительно оправки.Применение укаэанных опор приводит к исключению трения между оправкой и.опорами, что позволяет повысить точность укладки и прочност" ные характеристики тороидальных оболочек.На фиг. 1 и 2 показано предлагаемое устройство, общий внд (варианты).Устройство для намотки торондальных оболочек представляет собой конструкцию состоящую из кольцевого укладчика 1, связанного с приводом и установленного с...

Номер патента: 1125178

Опубликовано: 23.11.1984

Авторы: Ашурко, Бузинов, Заховаев, Команда

МПК: B65H 45/28

Метки: вырубному, настилов, подачи, полотен, прессу, рулонного, формирования

...настила 2 зигзагами, состоящим из привода 13, подъемных штанг 14, шарнирно закрепленных на столе 1,. и стержней 15, уложенных поперек штанг 14. В торце стола 1 ,расположена прижимная линейка 16, снабженная склизом 17 для подачи рулонов 12 на поддерживающий рольганг 18, прижимной рамкой 19, механизмом 20 резки и двумя парами цилиндрических роликов, симметрично расположенных на левой и правой ее стороне и установленных под углом, который является доста:гочным для создания усилия, действующего на полотно 8 и способного сместить его в сторону от направления его движе ния, и находится в пределах 95 в 1 к направлению движения полотна 8. Нижний ролик 21 каждой пары связан с приводом 22 вращательного движения, верхний ролик 23 каждой...

Номер патента: 1125179

Опубликовано: 23.11.1984

Авторы: Кузнецов, Плуток, Ремидовский, Свирид

МПК: B65H 54/54

Метки: бобинодержатель, текстильной

...4, У одного из конусов подшипники укреплены во втулке 5, установленной в корпусе с возможностью осевого перемещения за счет связи втулки с приводом возвратно-поступательного перемещения 4 Опосредством штока 6 и пружины 7. Втулка снабжена фиксатором положения любой известной конструкции (не показано). Неподвижный конус снабжен пружинным сталкивателем 8, взаимодействующим с торцом бобины, а подвижная опора снабжена упором 9, который укреплен на корпусе. Пружинный сталкиватель неподвижной опоры выполнен в виде тарельчатой пружины с несколькими лепестками 10. При этом в положении, т, е. во время фиксации бобины, что предотвращает их поломку при превышении усилия зажима бобины сверх допустимой нормы. Хотя бы одна сторона лепестка может быть...

Номер патента: 1125180

Опубликовано: 23.11.1984

Авторы: Герхард, Йоахим, Рейнер

МПК: B65H 67/04

Метки: машине, многоместной, мотальной, наработанных, паковок, перегрузки, приема, шпулярник

...стопорный болт 20 с роликом 21. На стопорном болте 20 закреплена тяга 22, которая своим другим концом шарнирно соединена с коленчатым рычагом 23, расположенным на станине 6. Двуплечий рычаг 9 имеет плечо 24. Тяга 25 одним концом закреплена на плече 24 и другим концом - на коленчатом рычаге 23. На станине 6 расположены четыре направляющих ролика 26, которые поворачиваются вокруг своей вертикальной оси. Станина 6 оснащена призматическим пазом 27 для позиционирования в месте передачи 3. Закрепленный на станине 6 тяговый крюк 28 служит для присоединения следующей каретки.Ходовой механизм каретки 1 (фиг. 2) содержит четыре колеса 29 управления, вертикальные коренные шейки 30 которых115проведены в станину 6. Тяга 31 в виде коленчатого...

Номер патента: 1131806

Опубликовано: 30.12.1984

Авторы: Лазарев, Сухов

МПК: B65H 7/12

Метки: бумаги, листов, сдвоенности

...выходом формирователя сигналов управления 4. О-выход триггера соединен с первым входом схемы 2 ИНЕ. Второй вход схемы 2 И-НЕ является третьим входом схемы блокировки 8 и соединен с выходом схемы сравнения напряжений 7. Выход схемы 2 И-НЕ является выходом схемы блокировки 8. Схема блокировки 8 служит для зашиты устройства от ложных срабатываний, связанных с отключением источника света 1 от источника питания. Селектор длительности импульсов 9 содержит две схемы НЕ 21 и 23 и интегрирующую КС-цепь 22, последовательно соединенные между собой. Вход схемы НЕ 21 является входом селектора длительности импульсов 9 и соединен с выходом схемы блокировки 8. Выход схемы НЕ 23 является выходом всего устройства для контроля сдвоенности листов...

Номер патента: 1131807

Опубликовано: 30.12.1984

Авторы: Каргер, Слоним, Чернов, Щербаков

МПК: B65H 54/28

Метки: ленточного, намотки

...общий вид, вид спереди; на фиг. 2 - то же, вид сверху; на фиг, 3 - узел 1 на фиг. 1 увеличено; на фиг. 4 - разрез А-А на фиг. 1; на фиг. 5 - разрез Б-Б на фиг. 2; на фиг. 6 - вид В на фиг. 1.Устройство содержит приводную приемную оправку 1, подающее приспособление 2, на которое устанавливается бухта 3, блок автоматики 4, смонтированный на основании 5. Подающее приспособление 2 закреплено на штанге 6, соединенной с основанием 5, и содержит предохранитель 7. Приемная оправка 1 смонтирована на намоточной головке 8, которая содержит привод 9, связанный с приемной оправкой 1 с кулачковым раскладчиком 10, с которым соединена каретка 11. Кулачковый раскладчик 10 подпружиненно соединен с кулачком 12, кинематически связанным с приводом 9....

Номер патента: 1131808

Опубликовано: 30.12.1984

Авторы: Малиновский, Спиров

МПК: B65H 54/52

Метки: намотки, нитевидных

...изобретения - устранение указанных недостатков и повышение надежности работы.Цель достигается тем, что в устройстве для намотки нитевидных материалов. содержащем размещенные в корпусе паковкодержатель, прикатывающий ролик для контактирования с наматываемой паковкой, приклон, связанный с системой его торможения, включающей подпружиненный клин, установленный с возможностью скольжения в направляюгцей колодке и контактирующий с клином нажимной элемент, и средство отключения системы торможения приклона, нажимной элемент выполнен в чиде шарнирно смонтированной на корпусе планки, а колодка шарнирно размещена на приклоне и выполнена с пазом, размещенным под углом к оси направляющей колодки, равным рабочему углу клина, при этом планка...

Номер патента: 1131809

Опубликовано: 30.12.1984

Авторы: Минак, Панов, Пирогов

МПК: B65H 63/06

Метки: нити, обрыва

...1 о) соила 2, ось которого расположена под острым углом цо направлению перемещения нити 3, и канал приемного сопла 4, ось которого расположена под острым углом против направления переме 1 цения нити 3. Выходные части сопел 2 и 4 расположены по одну сторону относительно направления перемещения нити 3. Выход питающего сопла 2 через разделитель 5 камеры 6 соединен пневматически с каналом контроля 7 и питающим каналом 8, подкл 1 оченным через клиновидный разделитель 9 к каналу 10 питающей сети давления воздуха. Вххтцая часть канала приемного сопла 4 через разделитель 11 камеры 12 соединена с каналом контроля 7 и питающим каналом 13, подключенным через клиновидный раздел 1 пель 9 к каналу 10 питающей сети 5 10 15 20 25 30 35 40 45 50...

Номер патента: 1131810

Опубликовано: 30.12.1984

Авторы: Бейлин, Лейбович, Меркин

МПК: B65H 77/00

Метки: ленточного, натяжения, перемотке

...6 прижимается к несущим валам 7, приводимым от двигателя 8 постоянного тока. Разматываемое полотно с рулона 2 проходит через компенсатор 9 высокочастотных колебаний, Компенсгтор 9 выполнен в виде петлевого валика 10, который имеет возможность совершать переносное поступательное или вращательное движение. Ось вращения валика 10 через рычажную передачу на чертеже не показана) соединена с упругим элементом 11 переменной жесткости, которая может параметрически изменяться. Выход датчика 12 угловой скорости раската, входящего в систему активной стабилизации натяжения, соединен с входом функциональ, ого преобразователя 13, выход последне о соединен с элементом 1. Компенсатор 9, элемент 11 и функциональный преобразователь 13 образуют контур...

Номер патента: 1133206

Опубликовано: 07.01.1985

Авторы: Елагин, Марченко

МПК: B65H 54/28

Метки: катушку, нитевидного, преимущественно, проволоки, рядовой, укладки

...1. Авторское свидетельстМо 664899, кл. В 65 Н 54,28,(54) (57) УСТРОИСТВО ДУКЛАДКИ НИТЕВИДНОГО ПРЕИМУШЕСТВЕН 1-10 11 РОВОЛО-1 А КАТУШКУ по азт. св. м 1 664899, гави 4 ееся тем, что, с целью повыпцего надежности в работе, напра вляк- ролик выполнен составным по ллине ьу.с подпружиненными одна к др) гой чдсоднд из которыми снабжена фпксдтовыполненньм в впдс шарикового ратора, а другая - обоймой с внутрен конусом, установленной с возможнос 1 ью модеиствия коничсскои попер;ности ками сепаратора, при этом сепаратор ойма установлены коаксидльно с нд 1 я юп(и м род и ко м.вниз. Гри следуюшем включении привода 3 за счет натяжения нитевидного материала 21 части 12 и 13 расходятся, фиксирующие элементы отходят от оси 8, и намотка троса...

Номер патента: 1134378

Опубликовано: 15.01.1985

Авторы: Ракита, Телисов

МПК: B31B 1/06, B65H 1/06

Метки: заготовки, листовой, отделения, стопы

...части хвастовик 11, планку 12, укрепленную на фиксаторе 7,установленный на планке 12 винт-упор 13 и пластину 14, закрепленную на трубопроводе для взаимодействия с винтом-упором. Концы 15 пружины 10 контактируют со стопором 6, а хвастовик 11 пружины - с упором 8 фиксатора 7, На оси 9 в подшипнике 16 установлен рычаг 17, верхний конец которого выполнен в виде клеммы 18 Рычаг 17 снабжен двумя винтами-упорами 19, расположенными на пластине 20. Рычаг 17 с помощью клеммы 18 соеди-. нен с серьгой 21, закрепленной на тяге 22.На другом конде тяги закреплена серьга 23, шарнирно связанная с валом 24. На валу 24 установлена клемма 25, несущая два трубопровода 4.Устройство работает следующим образом,Трубопровод 4 с вакуум-захватами 5...

Номер патента: 1134513

Опубликовано: 15.01.1985

Авторы: Мироненко, Олофинский, Печук

МПК: B65H 23/18

Метки: диаметра, ленточного, перемотке, рулона

...диаметра рулона ленточного материала при перемотке, содержащее датчики частоты вращения рулонов и датчик линейной скорости ленточного материала, подключенный к первому входу блока деления, выход которого связан с регистрирующим блоком, имеет нуль-органы, схемы блокировки и коммутатор, при 30 этом выходы датчиков частоты вращения рулонов подключены к соответствующим информационным входам коммутатора и через последовательно соединенные соответствующие нуль-орган и схему блокировки - к управляющим входам коммутатора, выход 35 которого связан с вторым входом блока деления, причем выходы первой и второй схем блокировки подключены к запрещающим входам соответственно второй и первой схем блокировки.40На чертеже приведена структурная схема...

Номер патента: 1134514

Опубликовано: 15.01.1985

Авторы: Ситро, Сторожук, Шульгина

МПК: B65H 15/00, B65H 29/48

Метки: кантования, транспортирования

...под углом один к другому направляющий 1 и кантовальный 2 столы, средство для подачи деталей с направляющего стола 1 на кантовальный 2, выполнено в виде пневмосопла 3, смонтированного под направляющим столом 1, при этом в последнем выполнено отверстие 4 для направления струи пневмосопла 3.Кроме того, устройство включает механизм подъема 5 кантовального стола 2, который в свою очередь имеет смонтированный на его конце, обращенном к направляющему столу 1, приемный лоток 6, состоящий из трех частей, по ширине расположенных под углом одна к другой, причем приемный лоток 6 расположен таким образом, что линия пересечения наружной части лотка с его средней частью совпадает с линией пересечения рабочих поверхностей соответственно направляющего 1...

Номер патента: 1134515

Опубликовано: 15.01.1985

Авторы: Джохаридзе, Мусеридзе

МПК: B65H 67/06

Метки: машин, мотальных, транспортировки, шпуль

...шагом 1 толкателями для шпуль 10, установленными шарнирно во втулках 11 с возможностью радиального отклонения относительно троса 9. Толкатели для шпуль 10 имеют Г-образную форму и состоят из вертикального стержня и захватывающего конца (фнг. 5). Толкате.н при работе конвейера проходят между наклонными пластинами 6 и 7 вдоль зазора 2, образованного между опорными пластинами 6.и 7.Лотки смешены друг относительно друга по уровню вниз на величину Й (фиг. 1), т. е, расположены каскадно для обеспечения беспрепятственного транспортирования шпуль 4 вдоль трассы конвейера, В зависимости от этого смещения стержни толкателей имеют высоту, достаточную для осуществления захвата шпули в канале обслуживаемого им лотка. На пути движения толкателей 10...

Номер патента: 1134516

Опубликовано: 15.01.1985

Авторы: Агеев, Гринштейн, Дорофеев, Кирьянов, Рипс, Таманов

МПК: B65H 81/00

Метки: механизмом, намоточных, провода, станках, укладки

...работает следующим обра,зом.Перед включением устройства производят установку длины и направления укладки первого слоя намотки с помощью задатчика 5. После этого устанавливают синхронизирующие точки наматываемого изделия (например, ребра прямоугольной катушки) на датчике 4 углового положения шпинделя. После включения устройства происходит намотка провода на каркас. Например, в исходном положении провод находится у левой щечки и намотка происходит слева направо. В первый момент проводоукладчик неподвижен. В процессе намотки провод отклоняется и занимает положение, указанное на фиг. 2. При этом с помощью генератора 3 тактовых импульсов и блока 9 опроса датчика угла наклона провода происходит опрос вертикальных столбцов датчика 1 угла...

Номер патента: 1134517

Опубликовано: 15.01.1985

Авторы: Выборнова, Добровольский, Игнатьев, Комков, Кузнецов, Силаев, Шишацкий

МПК: B65H 81/02

Метки: кольцевых, оплетенных

...ее торце, а наружной - на ее боковой поверхности. а зажимы заготовки выполнены в виде подпружиненных колодок для контактирования с верхним основанием и наружной боковой поверхностью заготовки и снабженных толкателями, контактирующими с кулачковыми обоймами.Кроме этого, устройство имеет вертикальный держатель, неподвижно закрепленный на оси поворота стола, а толкатели колодок, контактирующих с верхним основанием заготовки, выполнены в виде поворотных в вертикальной плоскости рычагов, контактирующих с внутренней кулачковой обоймойа толкатели колодок, контактирующих с наружной боковой поверхностью заготовки, выполнены в виде ползунов и контактируют с наружной кулачковой обоймой.40 45 50 55 10 15 20 25 30 З 5 На чертеже изображена схема...
