B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.

Номер патента: 912618

Опубликовано: 15.03.1982

Авторы: Гросман, Косенко, Семенов

МПК: B65H 67/06

Метки: машин, межоперационной, паковок, передачи, текстильных

...головки 6 на уровне передачи паковок 1 смонтирован упор 16.Работа устройства осуществляется следующим образом.Паковки 1 (фиг. 1), нарабатываемые на мотальных головках машины для формирования химических волокон, последовательно устанавливают любым известным средством 20 на паковкодержатель 12 устройства расположенный на уровне приема.После установки паковки 1 на первый паковкодерржатель 12 поворачивают головку 6 на 90 посредством пневмоцилиндра 5 и зубчатого зацепления рейки 4 с шестерней 3.Затем посредством приводного электродвигателя 14 и шестерни 13, взаимодействующей с одной из связанных между собой шестерен 9, вращают винты 7 и приводят перемещение кареток 11 с паковкодержателя- зф ми 12 таким образом, что первый паковкодержатель...

Номер патента: 918224

Опубликовано: 07.04.1982

Авторы: Воронин, Дебушевский, Дрожжин, Емельянов, Козырев, Кокеткин, Татаринов, Чубарова, Шмаков

МПК: B65H 9/00

Метки: направления, слежения, совмещения, соединяемых, срезов, швейных

...сопла44, 47 соединяются соответственно воздухопроводвми 50, 51 с чувствительными элементами 52, 53 усилителей мощности .18, 29.Пластины 1, 2, 3 монтируются сзазором причем рабочая поверхностьпластины 3 лежит в одной плоскости состолом 54, и закрепляются на столе спомощью винтов .)5 56,Устройство работает следующим образом.Оператор, совместив сопряженные точки начала стачивания деталей 4 и 5,вводит детали между пластинами 1, 2,3 таким образом, чтобы деталь 4 уложилась между пластинами 1, 2, а деталь5 между пластинами 2 и 3, Одновременно с этим совмещенные части деталей4 и 5 оператор вводит под прижимнуюлапку 8 (фиг, 1). Далее нажатием накнопку Пуск" (на чертежах не показана)оператор включает в работу стачиваюший механизм полуавтомата и...

Номер патента: 918226

Опубликовано: 07.04.1982

Автор: Масалев

МПК: B65H 27/00

Метки: направитель, нитевидного, перемотке

...материала при его перемотке, содержащий ролики, свободно установленные на взаимно пересекающихся осях, образующих правильный многоугольник 1),Недостатком известного устройства является то, что ролики не образуют замкнутую вращающуюся поверхность во всех направлениях, В процессе работы нить заклинивается между роликами и может произойти обрыв ееБелью изобретения является уменьшение обрывности нитевидтого материала, особенно клейкого, поскольку сила трения при его перемотке о направитель имеет значительно большие размеры,чем3918226 4ниями полок 4 с торцами роликов. Бо- Ф ормула из обре тен ия ковые поверхности А полок каждого Направитель нитевидного материала при уголка 3 выполнены в виде сопряженных его перемотке, содержащий...

Номер патента: 918227

Опубликовано: 07.04.1982

Автор: Коренский

МПК: B65H 54/02

Метки: намотки, нити, оправку

...якоря электродвигателя 1. В результате электродвигатель 1 переходит из двигательного в генераторныйрежим работы, а в обмотке его статора индуцируется напряжение повьппенной частоты, определяемой какРи 1 бО 40где .1 - частота источника переменного тока;Р - число пар полюсов;, Ь - скорость вращения якоря,45Питаясь током частоты 1, электродвигатели 5 окончательно разгоняютсяПри этом к оправкам подаетсянить,По мере расхода энергии на прео 50доление сил полезного и вредногосопротивлений угловая скорость маховика 3 вместе с ротором электродвигателя 1 падает. При этом падаетчастота переменного тока, питающего электродвигатели 5 оправок . В результате угловая)скорость апра вок 4постепенно уменьшается, что требуется для приближения...

Номер патента: 918228

Опубликовано: 07.04.1982

Автор: Коренский

МПК: B65H 54/30

Метки: нити, паковке, раскладки

...направлениях два дисковых кулачка, рабочий профиль каждогоиз которых выполнен по эвольвенте, инаправляющую для нити, расположеннуюпо касательной к окружностям, проведенным из центров кулачков радиусом,равным минимальному радиусу эвольвенты, о т л и ч а ю щ е е с я тем, что,с целью уменьшения габаритов устройства, оно имеет две обоймы, коаксиально установленные относительно дисковыхкулачков с возможностью синхронноговращения с ними, внутренняя поверхностькаждой обоймы имеет кулачок, рабочийпрофиль которого выполнен по эвольвенте, радиус основной окружности которойравен радиусу основной окружности эвольвенты дискового кулачка противоположного направления выпуклости и смещенв направлении вращения относительнорабочего профиля дискового...

Номер патента: 918229

Опубликовано: 07.04.1982

Авторы: Гинзбург, Ткачев

МПК: B65H 75/24

Метки: намотки, оправка, рулонных

...полностью отказаться от средства для поддержания сегментов изнутри оправки.На фиг. 1 изображен продольный разрез оправки в рабочем положении; на фиг. 2 вид сбоку на оправку в рабочем положении; на фиг. 3 - вид сбоку на оправку в нерабочем положении.Оправка состоит из сегментов 1, выл полненных двутаврового сечения, и коль цевых упругих элементов 2, размещенных в канавках, выполненных в торцах сте;-нок 3, сегментов 1 и ограниченных внутсренними полками 4, концы которых отогнуты от оси оправки. О рабочем положенииМ 8229 формула изобретения1. Оправка для намотки рулонныхматериалов, выполненная из набора сег. ментов с поперечными квннвками иа концахрсоединенных кольцевыми упругими элементами, расположенными в канавках, о т л ич а ю щ а я с...

Номер патента: 918230

Опубликовано: 07.04.1982

Авторы: Жарков, Желтышев, Лукашев

МПК: B65H 81/06

Метки: заготовки, оплетки, цилиндрической

...виде фрикционных приводных роликов 13, 14, и диски 15, 16 с держателями катушек 17 для нитевидного материала 18, смонтированные на шпинделе 5 с воэмож 40 Приведение во вращение шприцующих приспособлений с наполнителем нитевиднымматериалом является причиной обрывови неравномерной укладки его на заготовку. 5Целью изобретения является повышение надежности работ, оборудования и,качества изделий,Осуществление указанной цели достигается за счет того, что шприцующее приОспособление жестко закреплено на шпинделе, а камера для наполнителя размещена со стороны его торца и соединена сошприцующим приспособлением продольными каналами, выполненными в шпинделе, при этом второй сепаратор по ходуПеремещения заготовки образован сквоз-.ными пазами,...

Номер патента: 919588

Опубликовано: 07.04.1982

Автор: Джон

МПК: B65H 9/16

Метки: выравнивания, листового

...щ е ес я тем, что, с целью повышения эффекти вности выравнивания листа, уголмежду осями роликов соответствует30 о, при этом ведущий ролик выполнениз материала с коэффициентом трения, 40превышающим коэффициент трения ведомого ролика. 3 91 лом 4, к направляющей 1. Угол Ь между, осями ч и 5 роликов 2 и 3 соответствует 300, при этом ведущий ролик 2 выполнен из материала с коэффициентом трения, превышающим коэфФициент трения ведомого ролика 3Предложенное устройство с помощью ведущего ролика 2 и ведомого ролика 3 продвигает бумагу 6 к направляющей 1, за счет которой бумага выравнивается по кромке, На диаграмме, представленной на фиг. М, видно, что . ектор 7 тормозящей силы направлен ротивоположно направлению движения ) листа, указанного на...

Номер патента: 919966

Опубликовано: 15.04.1982

Автор: Карл-Ханс

МПК: B65H 3/08

Метки: листоотделяющее, пневматическое, самонаклада

...18 и 17 одновременно отключают отсос воздуха из присоса. После этого, точно в момент передачи листа на следующее транспортирующее .средство это низкое давление резко и быстро снимается, в течение короткого такта С через канал 20 к отверстиям 9 и 13 и в присосы подается сжатый воздух, так что лист отпадает в точно определенное время, Буквой Д на фиг, 3 обозначен период обратного хода присосов за следующим листом. Формула изобретения Листоотделяющее пневматическое устройство самонаклада, содержащее отделяющие присосы, установленные на поршнях пневмоцилиндров, имеющих верхние и нижние камеры, золотник, имеющий корпус с входным отверстием для отсоса воздуха и выходными отверстиями, подсоединенными пневмопроводами к верхним и нижним...

Номер патента: 919967

Опубликовано: 15.04.1982

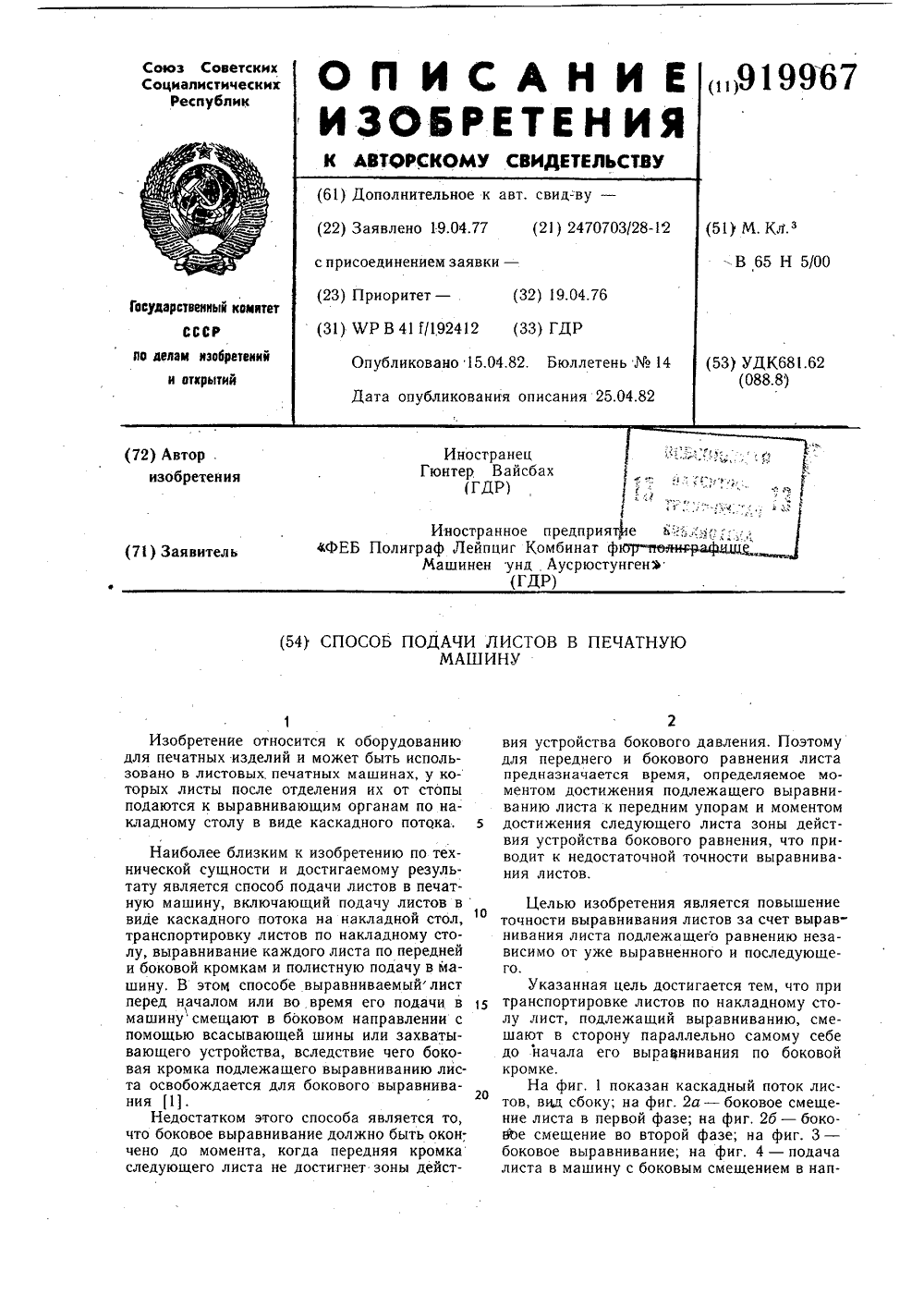

Автор: Гюнтер

МПК: B65H 5/00

Метки: листов, машину, печатную, подачи

...относительно задней кромки лист.Как показано на фиг. 6, на присасываю щих лентах 7. имеются улавливающие крючки 13, которые вращаются вместе с лентой. На фиг. 5 присасывающая лента 7 установлена поперек направления подачи листов. При таком расположении ленты 7 она не имеет крючков 13. Подающее устройство, обеспечивающее боковое смещение выравненного листа в направлении, противоположном боковому выравниванию, не показано. Для этого могут быть использованы форграйфер 14, присасывающие шины или аналогичные им устройства.Подача листов может быть выполнена в другом варианте, который характеризуется следующими этапами: боковое смещение переднего, ближе всего расположенного к выравнивающим средствам листа 1 из каскадного потока;...

Номер патента: 922010

Опубликовано: 23.04.1982

Авторы: Винклер, Маркс

МПК: B65H 3/08

Метки: листа, отделения, стапеля

...под отделяющийся выгнутый лист, направляющих элементов.На фиг. 1 показаны элементы для отделения листа от стапеля в перспективе (устройство для отделения листа за заднюю кромку); на фиг. 2 - элементы для отделения листа от стапеля в перспективе (устройство для отделе ния листа за переднюю кромку); на фиг, 3 - то же, фиг. 2; на фиг. 4 - совмешенно работающие элементы для отделения листа от стапеля в перспективе (устройство для отделения листа за переднюю кромку).На фиг. 1 показано расположение элементов для отделения листа от стапеля листов 1. Над стапелем листов 1 в его боковой зоне у задней кромки 25 верхнего листа 2 расположены присосы 3, обеспечивающие выгибанйе листов. По отношению к стапелю листов 1 присосы 3 перемещаемы...

Номер патента: 922011

Опубликовано: 23.04.1982

Авторы: Бринев, Оленев, Хрычев, Чернышев

МПК: B65H 54/64

Метки: длинномерных, композиционных, намотки, оправка

...из набора деревянных брусьев.На фиг. 1 представлена оправка,общий вид; на фиг. 2 - разрез Ана фиг. 3 - узел 1 на фиг. 1 (3 9220 обечайки на каркасе); на фиг, 4 - узел ц на фиг. 2 (стык обшивок).Оправка содержит каркас, состоящий из продольных элементов 1 и 2, плоскости которых совпадают с базой 3 на 5 которых установлены шпангоуты 4, прикрепленные к продольным элементам 1 и 2 брусьями 5 и 6, Между собой продольные элементы связаны раскосами 7 и 8, Внутри каркаса закреплены болтами 1 О направляющие втулки 9 и 10, в которых установлены полуоси 11 с фланцами 12. Снаружи каркас обшит продольными деревянными брусьями 13, причем, годичные кольца в сечении бруса расположены наружу для уменьшения количества трещин по периметру в процессе...

Номер патента: 922012

Опубликовано: 23.04.1982

Авторы: Галан, Демидов, Краснопрошина, Тищенко

МПК: B65H 59/38

Метки: натяжения, провода, стабилизации

...ВС (фиг, 3 о ) напряжения навыходе формирователя. По достижениисодержимым счетчика 12 значения, равного значению кода, на блоке сравнения5511 формируется сигнал, который осуществляет переключение триггеров 15 и 16на обратное. Импульсы будут поступатьна вычитаюший вход счетчика 17, фор-12 6мируя участок С 9 (фиг. 3 5 ) диаграммы напряжения на выходе формирователя 4, В момент, когда оправка с каркасом повернется иа 1/2 оборота, что соот.ветствует 500 импульсам датчикавращения, на выходе счетчика 12 формируется напряжение, соответствующее уровню логической единицы. Этим сигналом изменяется состояние триггеров 15 и 16, осуществляется установка счетчиков 12 и 17 в исходное состояние, После этого процесс формирования управляющего напряжения...

Номер патента: 922013

Опубликовано: 23.04.1982

Авторы: Гаврильзон, Гинчерман

МПК: B65H 73/00

Метки: механизм, остатков, пряжи, станков, ткацких, челночных, шпуль

...5 и 6 в емкость для очищенных шпуль (на чертеже не показана)., Валик 4 на рабочей длине имеет проточку, уменьшающую его диаметр исоздающую зазор между валиками 4и 5, б (Т, где д - зазор, Тн - толщина разматываемой нити,Пластина 13 для прижатия шпули кваликам 5 и 6 установлена шарнирнона оси 14, при этом пластина 13 подпружинена (пружина на чертеже не показана) к упору 15, Пластина 13 настороне, обращенной к валикам 4 и 5шпули 6, имеет в средней части выступ16, который предназначен для болеенадежного захвата самого короткогоконца нити. На пластине 13 жесткозакреплена пара рычагов, один иэ которых 17, связан с батанным механизмом, а другой 18 - с механизмом сменышпуль ткацкого станка.Работа механизма осуществляетсяследующим образом,При...

Номер патента: 925820

Опубликовано: 07.05.1982

Автор: Кырылив

МПК: B65H 5/08

Метки: вакуумный, захватный, орган

...существенных признаков и достигаемомуэффекту является вакуумный захватныйорган, содержащий держатель, полыйкорпус, подпружиненный относительнодержателя и несущий взаимодействующую с заготовкой присоску из элас"тичного материала, втулку, установ" д 5ленную в держателе с возможностьюперемещения относительно него, закрепленный на втулке силовой цилиндрс поршнем и штоком, который расположен во втулке и выполнен с центральным сквозным отверстием, связывающим полость присоски с атмосферой, закрепленный на штоке обратныйклапан, перекрывающий отверстие,выполненное в корпусе Г 335Известный вакуумный захватныйорган имеет сложную конструкцию ибольшие габариты. О 4Вакуумный захватный орган содержит корпус 1, на котором при помощи винтов 2...

Номер патента: 925821

Опубликовано: 07.05.1982

Автор: Гюнтер

МПК: B65H 9/06

Метки: выравнивания, листов, машинах, печатных

...стол, вид сверху.Устройство для выравнивания листов 1 и 7 состоит из накладного стола 2, расположенного на накладном столе 2 вытяжного устройства 8, предпередних упоров 3, передних упоров 6 итранспортных присосов 5, а также редуктора для привода пред- передних упоров 3. В накладном столе 2 предусмотрены выемки 9 и 9 для транспортных присосов 5 и предпередних упоров 3.Расположенные по ширине накладного стола предпередние упоры 3 и передние упоры 6 образуют в своем положении равнения первую и вторую линию выравнивания 10 и 11.Передние упоры 6 и транспортныеприсосы 5 и их приводы, а такжеуправление подсосом воздуха присосов 5 известны и не требуют подробного обьяснения, Редуктор для привода предпередних упоров 3 выполненв качестве...

Номер патента: 925823

Опубликовано: 07.05.1982

Авторы: Гришанов, Кабыш, Соловьев

МПК: B65H 19/30

Метки: намотки, рулонного

...5 оснащена пальцами 17; которые входят в специальные пазы на1 торце сердечника и исключают проворот последнего на ведущей головке 5.Ведущая головка получает крутящиймомент от шкива 18, насаженного наось головки 5,Устройство для намотки работаетследующим образом,сердечник устанавливается на опору 9 с помощью какого-либо подъемного механизма, например электротельфера. Включается пневмоцилиндр8, ведомая головка 7, двигаясь слева направо, входит в левое гнездосердечника 13, при, этом центрирующий конус 5 поднимает левый конецсердечника над призмой 12 опоры 9.При дальнейшем ходе ведомая головка 7,упираясь в сердечник 13, смещает его на опоре до упора в ограничитель 14 и, продолжая движениесовместно с опорой 9, надевает правый конец...

Номер патента: 925825

Опубликовано: 07.05.1982

Авторы: Гросман, Косенко, Портнов, Семенов, Сотников

МПК: B65H 54/00

Метки: бобинодержателями, многоместными, мотальной, перезаправки

...узлами 20перерезания нити (фиг.4). Узел 20перерезания состоит из кронштейна21 (фиг,5), на котором закрепленнож 22, подпружиненный ружиной 23и контактирующий с горкой 24 втулки25 бобинодержателя,Предлагаемый способ перезаправ-.ки нитей осуществляется следующимобразом.При намотке паковки определенногодиаметра на бобинодержателе 1 шток9 пневмоцилиндра О поворачиваетв сторону бобинодержателя 1 наугол, обеспечивающий установку захватов 14 рычага 8 в плоскости раскладки нитей 4. Затем выдвигаютшток 9 пневмоцилиндра 10. При движе.нии штока 9 захваты 14 осуществляютсобирание питающих ветвей нитей 4,в пучок, при этом нити 4 продолжаютраскладываться и наматываться набобины бобинодержателя 1. Штанги11 и 12 вместе с нитепроводниками13 предназначены...

Номер патента: 925826

Опубликовано: 07.05.1982

Авторы: Безнос, Дорошенко, Полонский, Швед

МПК: B65H 54/04

Метки: намоткой, нитевидного

...от угловой скоростиэлектродвигателей 1 и 6, передаточного цисла редукторов 2 и7, начального диаметра катушки 3,угла скоса кольцевого профилированного паза 9 выходного вала 8,За /2 оборота выходного вала 8подвижное основание 4 механизманамотки перемещается из одного крайнего положения в другое крайнееположение, а за следующие 1/2 оборота выходного вала 8 подвижное основание 4 возвращается в исходноеположение. Таким образом, механизмнамотки осуществляет также раскладку нити, благодаря чему нитевидныйматериал в пространстве не перемещается нитераскладчиком. Кроме того,благодаря кольцевому профилированномупазу 9 на выходном валу 8, реверснитераскладки осуществляется без реверса электродвигателя 6 механизмараскладки, что улучшает...

Номер патента: 925827

Опубликовано: 07.05.1982

Авторы: Доброчасов, Дудецкий, Моисеев, Черевиченко

МПК: B65H 54/10

Метки: гибкого, намотки, элемента

...конец лентытягового органа 3 выполнен с разъемом по длине, другой конец лентывыполнен растягивающимся, напримериз резины или пружины. Растягивающийся упругий, конец введен в разъем ив глубине его жестко закреплен,Зажим 5. предназначен для жесткого скрепления разъемного конца с нерастягивающейся частью другого конца 40ленты 3 и одновременно для закрепления начала наматываемого материала9 к ленте тягового органа 3,Устройство для намотки работаетследующим образом. 45Емкость, т.е. длину устройствадля намотки устанавливают при помощи шарнирно-многоэвенной рамы 6 ипривода 8 путем сближения-раздвижения барабанов 1 и 2. При открытом 50зажиме 5 изменяют длину соединитель-ного узла 4 и всей тяговой петли. Вэто же время в зажим 5 заводят начало...

Номер патента: 925828

Опубликовано: 07.05.1982

Авторы: Ковалев, Кузнецов

МПК: B65H 54/30

Метки: нити, паковке, раскладки

...4 помещен5828 фПри обратном движении нить, ведомая пазом 7, сходит со стакана 6,попадая в глазок нитеводителя 5,который к этому моменту. прошел реверсный участок и движется в том женаправлении, в котором смещаетсянить пазом 7. Аналогично формируетсяи другой торец паковки.Предложенный нитераскладчик отличается простотой конструкции, меньшими габаритами и высокой надежностьюпри эксплуатации. 3 92нитеводитель 5 возвратно-поступательного движения, размещенный вканавке барабанчика 3 и имеющийнитепроводящую щель, На оси барабанчика установлены стаканы 6 роторногонитеводителя, имеющие на внешнейповерхности профилированные пазы 7с реверсными участками 8, Ссь барабанчика 3 связана муфтой 9 с приводом вращательного движения 1 О,...

Номер патента: 925829

Опубликовано: 07.05.1982

Авторы: Ерохин, Кацман, Пономарев

МПК: B65H 54/80

Метки: длинномерного, замены, контейнеров, машинах, текстильных, укладки

...угольник 24, а одна из звездочек 25 является приводной,Работает устройство следующим об"разом.В период заполнения (Фиг.1) контейнер 5 находится на поворотномстоле 4, который сообщаетконтейнерусложное планетарно-вращательное движение, необходимое дяя его равномер"ного заполнения жгутом. Приемныйтранспортер в это время отодвинутот поворотного стола 4 и не мешаетсовершать ему планетарное вращение.На подающем транспортере 1 установлен пустой контейнер 2, а угольник24 толкателя 3 перемещения контейнеров находится за контейнером 2.По сигналу окончания заполненияи начала замены контейнеров поворотный стол 4 останавливается в поло"жение смены при помощи концевых вы"ключателей (на чертеже не указаны),и подают сжатый воздух е правую...

Номер патента: 925830

Опубликовано: 07.05.1982

Авторы: Лобанов, Петрухин

МПК: B65H 77/00

Метки: подачи, рулонного

...позволяет исключить простои оборудования из-за обрывов полотна на подающем транспортере в производстве рубероида.Формула изобретения1. Устройство для подачи рулонногоматериала, содержащее направляющиевалики, охватываемые бесконечнымтранспортером, и подпружиненные компенсационные ролики, установленныена рычагах для образования двухкомпенсационных петель материаламежду направляющими валиками, о тл и ч а ю щ е е с я тем, что, сцелью повышения надежности его вработе, оно имеет приводной барабан,смонтированный параллельно направляющим валикам над бесконечным транспортером с возможностью синхронногоперемещения с ним, при этом компенсационные ролики смонтированы вдольобразующих барабана с шагом, равнымшагу направляющих валиков, а...

Номер патента: 925831

Опубликовано: 07.05.1982

Авторы: Большаков, Обиюх, Судаков, Федоров

МПК: B65H 81/00

Метки: длинномерным, материалом, обмотки, сердечника, цилиндрического

...возможностью продольного возвратно-поступательного перемещения на оси посредством вилки 1 О и электромагнита 11. Кроме того, привод укладчика включает расположенные на торцах цилиндра Фиксаторы положения шестерни 6, каждый из которых выполнен в виде скобы 12 с параллельными ветвями с 1 и 6, один конец которых В отогнут внутрь, а шестерня 6 установлена с возможностью поочередного взаимодействия с ветвями скобы.Устройство работает следующим образом.Каретка 1 вращается от привода вокруг цилиндрического сердечника 2 по направляющим 3. Укладчик 4 на 35 ходится в начале работы в одном из крайних положений. Радиальные выступы шестерни 6 взаимодействуют с концом с 1 скобы 12, поворачивая при этом на определенный угол вал 13, кинематически...

Номер патента: 927546

Опубликовано: 15.05.1982

Авторы: Виноградов, Малышев, Оленев

МПК: B29C 35/02, B29C 47/04, B29C 63/24 ...

Метки: гибких, навивки, распределительно-центрирующее, рукав, устройству

.... имодействующими с боковой поверх. ностью подвижной втулки.На фиг.1 изображено устройство, общий вид, в плане; на фиг.2 - разрез А-А на Фиг.1.% 1 О 1 29 2 30 4Через отверстия 3 и 9 втулок 2 и 4 соответственно подается заготовка 10 рукава, на которую накладывается по винтовой линии поток гибких материалов, например проволоки 11, поступающей с устройства для навивки через распределительный конус 5 подвижной втулки 4. Грубое центрирование заготовки 10 осуществляется посредством центрирующей втулки 2. Предварительно сцентрированная относительно втулки 2 посредством винтов 8 подвижная втулка 4 подвергается воздействию усилия, создаваемого зонтом потока проволоки, и в зависимости от кривизны заготовки 10 рукава втулка 4 перемещается...

Номер патента: 927547

Опубликовано: 15.05.1982

Авторы: Кравцов, Фурсова, Щеголева

МПК: B29C 35/02, B29C 47/04, B29C 63/24 ...

Метки: длинномерных, клеем, промазки

...очистки устройства средство для подачи клея в ванну выполнено в виде установленной в ванне открытым нижним концом вертикальной емкости, закрепленной на крышке ванны посредством фланцев.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - разрез А-А на фиг. 1. Устройство содержит. промазочную ванну 1 с соосными входным 2 и выходным 3 отверстиями для изделия, имеющими манжеты 4 и полый вал 5, расположенный в ванне и установленный цапфами с втулками 6 и 7 в подшипниковых опорах 8. Расположен- ный в ванне участок полого вала 5 выполнен в форме спирали, имеющий плавно увеличивающийся по длине вала от цапф к его центру диаметр витков, и со сквозными отверстиями 9 в его боковой стенке для подачи клея к промазываемому изделию, а...

Номер патента: 927698

Опубликовано: 15.05.1982

Авторы: Данден, Кешан

МПК: B65H 1/06

Метки: заготовок, нижней, отделения, плоских, стопы, части

...части стопы содержит магазин 1 для стопы, шибер 2,смонтированный у основания магазина 1, раму 3 с окном для выдачи заготовок 4, смонтированную под магазином . Горизонтальная ось окна 4расположена под углом с к горизонтальной оси основания магазина.927698 Формула изобретения Кроме того, устройство имеет упор 5, смонтированный на раме 3 со стороны, противоположной шиберу 2.Устройство работает следующим образом, 5В магазин 1 загружается стопа 6 заготовок, которая удерживается рамой 3 за счет смещения осей окна 4 и магазина 1 на угол с . Устройство приведено в исходное положение. 1 О Бибер 2, взаимодействуя при ходе вперед с нижней заготовкой, перемещает ее до соприкосновения боковой стороной с упором 5. При дальнейшем ходе шибера 2...

Номер патента: 927699

Опубликовано: 15.05.1982

Авторы: Валуев, Кириллов, Саенко, Сафонов

МПК: B65H 3/32

Метки: листового, отделения, подачи

...7, Кулачок 2 взаимодействует также с роликом 8, установленным с помощью кронштейна 9 на прижимной пластине 10, При этом один конец прижимной пластины 10 связан с кареткой посредством штанги 11, подвижно установленной на каретке 4, размещенной под подстопным столом 12, Под прижимной пласти О ной 10 смонтирован корпус 13, в котором подвижно установлены отдели- тельный нож 14 и Фиксатор 15, Нож 14 и Фиксатор 15 несут по паре направляющих роликов соответственно 16 и 17 и связаны с кареткой 4 посредством двуплечих рычагов 5. Устройство работает следующим образом.Прижимная пластина 10 под собственным весом опускается на стопу сырого шпона, расположенную на подстопном с оле 12. После этого срабатывает привод 3 кулачка 2, который через ролики...

Номер патента: 927700

Опубликовано: 15.05.1982

Автор: Злотковский

МПК: B65H 3/32

Метки: листов, отделения, пачки, стопы

...подъемно-опорный элемент 7 с пакетом листов и поднимает его до касания с прижимными роликами 3. При этом пакет выгибается, захватные ролики 1 устанавливаются против прижимных роликов 3,талрепом 5 оба валика соединяютсямежду собой, сжимая края пакета(фиг.б), Величина сжатия Рс ,пакета зависит от физических свойствматериала листОв, наличия междулистами защитного покрытия - смазки и т.п. Сила сжатия обеспечивает неподвижность листов друг относительно друга (фиг.5), .После окончания сжатия краев выгнутого пакета болтами 16 освобождаются фиксаторы 6, связывающие верхние валики 3 с Г-образными упорами 2. Подъемно- транспортное средство 11 опускает на стол 1 средство 7 для изгиба пачки листов с пакетом листов, сжатых роликами 3 и 4...

Номер патента: 927701

Опубликовано: 15.05.1982

Авторы: Долженков, Коганов, Нагаев, Семин

МПК: B65H 29/32

Метки: вакуумное, гибких, листов, транспортировки

...в зависимости от потребной. величины разрежения, которая определяется толщиной и шириной листа, т.е. потребной подъемной силой. Предлагаемое устройство может работать как в качестве раскладчи ка, так и в качестве укладчика листов. В режиме раскладчика листов устройство работает следующим образом.Вентилятор 5 через воздуховод 4создает разрежение в отсеке 1,Перегородки 7,8 и 9 при этом закрыты,При некотором расстоянии Н от транспортера б верхний лист стопы 2, находящейся на подъемном столе 1, отрывается от стопы за счет разрежения, создаваемого вентилятором 5 в отсеке 1, и притягивается к транспортеру 6 на участке отсека 1. При этом подсос воздуха через отсек 1 прекращается,5 30 15 20 25 З 0 35 Ц) 45 4воздушный поток открывает перегородку...
