B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.

Номер патента: 1027122

Опубликовано: 07.07.1983

Авторы: Баскарев, Гиндыш, Копченов, Сидоров, Сорокин, Федотов

МПК: B65H 3/08

Метки: листового, подачи, полос, поштучной, стопы

...полос листового материала из стопы.Предложенное устройство включаетмагазин 1 для полос, механизм 2 валковой подачи. и привод 3 технологи--60ческого оборудования. Устройствовключает также расположенную надмагазином 1 штангу 4 с присосками 5для захвата полос 6, кинематическисвязанные механизмы 7 и 8 соответ ственно для горизонтального перемещения штанги 4, смонтированных накорпусе устройства, причем механизм 7горизонтального перемещения штанги 4выполнен в виде каретки 9 цепного механизма 10, цепь 11 которого имеет длину, равную длине подаваемойполосы 6, и снабжена поводком 12 для взаимодействия с кареткой 9,а механизм 8 вертикального перемещения штанги 4 выполнен в виде цепного механизма 13, цепь 14 которого имеет длину, кратную...

Номер патента: 1027124

Опубликовано: 07.07.1983

Авторы: Фан, Херманн

МПК: B65H 29/04

Метки: захватами, кареток, листовыводных, направляющая, устройствах, цепи

...Кроме расположения уравновешивающей дорожки с поворотами поверх замкнутой вращающейся цепи, возможно расположение внутри замкнутой вращающейся цепи.Уравновешивающая дорожка с пово ротами выполнена так, что различные силы инерции, появляющиеся в результате замедления или следующего ускорения каретки с захватами в зоне цепного поворотного колеса и при водящие к набухакнцей нагрузке привода, компенсируются с помощью однойиз выходящих вперед и направленныхна уравновешивающейся дорожке споворотами кареток с захватами, этозначит, что замедление каретки с захватами на точке выдачи листов обуславливает одновременно ускорение(и наоборот) выходящей вперед и направленной на уравновешивающей дорожке с поворотами каретки с захватами.Изобретение...

Номер патента: 1027125

Опубликовано: 07.07.1983

Авторы: Курганов, Симин, Янкус

МПК: B65H 51/30

Метки: нити, подачи

...в зазор боковая сторона эластичного усика при взаимодействии с нитью изнашивается, что приводит кизменению эластичности усиков и влияет на величину выходкого натяжениянити и, кроме того, уменьшается вреся работы тормозного кольца. Этоухудшает качество вырабатываемого полотна, снижает КПД машины и надежность работы устройства.Целью изобретения является уменьшение и стабилизация выходного натя.жения нити и, как следствие, повышение качества вырабатываемого полотна, увеличение КПД машины, а также повышение надежности работы устройства.Указанная цель достигается тем,что в устройстве, содержащем приводной нитенакопительный барабан и охватывающее его нитетормозное приспособление в виде кольца, состоящее изопорного бурта, имеющего...

Номер патента: 1027126

Опубликовано: 07.07.1983

Авторы: Бергер, Гефтер

МПК: B65H 57/22

Метки: баллоноограничитель, сновальной

...обусловленное обязательным наличием ро ручных операций при заправке нити: необходимо отсоединить баллоноограничитель от натяжителя, опустить его, продеть нить и вновь, подтянув баллоноограничитель закрепить его. Это намного увеличивает длительность устранения обрыва йити, практически исключает возможность применения аэтоматического узловязателя и усложняет обслуживание баллоноограничителя.30 Целью изобретения является повышение удобства обслуживания. Эта цель достигается тем, что бал-. лоноограничитель сновальной машины, 35 содержащий установленный соосно держателю питакщей паковки машины нитепРоводник и дугообразные нитенаправляющие элементы, размещенные перед натяжителем машины по ходу движения 40 нити, он содержи 7 кольцо,....

Номер патента: 1027127

Опубликовано: 07.07.1983

Авторы: Ангел, Кобыляцкий, Примкулов, Рысюк, Терентьев

МПК: B65H 59/38

Метки: автомате, мотальном, натяжения, нити

...связан с первым выходом блока управления, а второйвход управляющего блока соединен свыходом блока формирования управляющего сигнала. При этом автогенераторная об мотка выполнена с зазором между вы"ходньми обмотками индуктивных датчиков натяжения нити и диаметра паковки, а экранирующая пластина каж.15 дого индуктивного датчика расположена в зазоре между автогенераторнойобмоткой и соответствующей выходнойобмоткой.Кроме того, задатчик натяжениЙвыполнен в виде регулируемой пружины,один конец которой жестко сбединен скорпусом мотального автомата, а другой - кинематически связан со следящим щупом индуктивного датчика натяжения,На чертеже изображено предлагаемоеустройство.На корпусе 1 мотального .автоматаустановлен асинхронный...

Номер патента: 1028585

Опубликовано: 15.07.1983

Автор: Солонец

МПК: B65H 19/18

Метки: лент, машинах, печатных, ротационных, соединения

...(отработанный) 7, запасной подготовленный для склейки8 и вновь установленный 9, электромагнитные порошковые муФты 10, 11и 12 (или электродвигатели, работающие в тормозном режиме), установленные на вращающихся центрах соответствующих лучей и используемые в ка"честве осевых тормозов. На оси 1установлены также на соответствующихлучах опоры 13, 14 и 15 с эластичной цилиндрической поверхностью.Кроме того, устройство содержитраму 1 б автосклейки, несущую щетки17 и нож 18, приводимые в действиеэлектромагнитами (не показаны), Фотоэлектрическое устройство, состоящееиз Фотодатчика 19 и электролампочки20, раму 21 разгона с ремнями 22 иприводами поворота ее движения ремней (нв показаны), тахогенераторы23 и 24, с помощью которых...

Номер патента: 1028587

Опубликовано: 15.07.1983

Авторы: Бубис, Петров, Селиванов, Чичева

МПК: B65H 49/20

Метки: вертикальной, держатель, паковки

...качественной размотки витков пряжи до самого основания паковки. 15Целью изобретения является расширение технологических воэможностей держателя путем использованияего при размотке паковок изнутри.Поставленная цель достигается тем, Щчто в держателе вертикальной паковки,содержащем опору, по окружности которой равномерно и шарнирно смонтированы щетки для контактированияс боковой поверхностью паковки, исредство для центрирования паковки,последнее выполнено в виде усеченного пустотелого конуса для контактирования с наружной поверхностью паковки, обращенного большим основанием к паковке и имеющего отверстияна боковой поверхности для проходащеток, при этом одно из основанийконуса закреплено на опоре.На фиг. 1 приведен держатель вер 35тикальной...

Номер патента: 1028588

Опубликовано: 15.07.1983

Авторы: Кузовков, Симин, Старк

МПК: B65H 51/20

Метки: машине, нити, подачи, текстильной

...вала 5 жестко закрепленшкив 6 с колками 7, получающий вращение от перФорированного ремня 8,кинематически сбединенного с приводом (не показан ) трикотажной машиныВ средней части приводной вал 5 снаб)65 жен буртом 9. На нижнем конце приводного вала 5 установлены с возможностью свободного вращения нитеподающий барабан 10, снабженный двумя пласмассовыми Разъемными фланцами, верхним Фланцем 11 (фиг. 2 )и нижним фланцем 12, и взаимодействующее с фланцем 12 средство 13 для ручного управления кинематическим замыканием и кинематическим размыканием фланца нитеподающего барабана 10 и . приводного вала 5 (фиг. 1 и 2 ).Нитеподающая поверхность 14 барабана 10 образована стальной гибкой лентой 15, вставленной между фланцами 11 и 12,...

Номер патента: 1030283

Опубликовано: 23.07.1983

Авторы: Андреев, Варданянц, Гольденберг, Коротков

МПК: B65H 3/08

Метки: листов, отделения, подачи, стопы

...снизу камеры, а стакан расположенна корпусе под втулкой и имеет фланец длягерметизации камеры.На фиг. 1 изображена схема расположения отделяющих и листоведущих присосов; на фиг. 2 - конструкция отделяющегоприсоса; на фиг. 3 - конструкция листоведущего присоса,Устройство для отделения от стопы иподачи листов содержит стапельный стол 40(не показан), отделяющие присосы 1 илистоведущие присосы 2.Каждый отделяющий присос 1 включаетсвязанный с пневмосистемой 3 цилиндрический корпус 4, на котором укрепленавтулка 5 со штуцером 6, образующая совместно с корпусом 4 открытую снизу камеру 7, и подпружиненный пружиной 8 относительно корпуса 4 и расположенный на нем стакан 9 с присасывающими отверстиями О в торце и с фланцем 11.Устройство работает...

Номер патента: 1030284

Опубликовано: 23.07.1983

Авторы: Дивилов, Карталев, Фетисенков

МПК: B65H 33/00

Метки: комплектования, пачек, печатной, продукции

...1 потока, выкладывающий транспортер 2, состоящий из ведущего 3 и направляющего 4 цилиндров, струнных транспортеров 5 и 6 и направляющих роликов 7, ускоряющий транспортер 8, механизм переориентации потока, включающий параллельно установленные на приводном валу диски 9, цилиндрические направляющие 10, установленные с зазором относительно дисков и расположенные с радиальным смещением, и ускоряющие щетки 11, расположенные в промежутках между дисками, второй выкладывающий транспортер 12, состоящий из нижнего 13 и верхнего 14 струнных транспортеров, прижимные транспортеры 15 - 17, и камеру 18 с приемной плитой 19. Устройство для комплектования пачекпечатной продукции работает следующим образом.Поток печатной продукции, движущейсякаскадом,...

Номер патента: 1030285

Опубликовано: 23.07.1983

Автор: Кузнецов

МПК: B65H 54/22

Метки: намотки, нити

...цилиндра намоточного барабана имеет тягу, установленную междудвуплечим рычагом и осью фрикционногоцилиндра с возможностью продольного возвратно-поступательного перемещения, исвязанное с тягой средство фиксации взаимного положения приклона намоточного барабана и рычага противовеса, при этом зацеп смонтирован с возможностью перемещения вдоль рычага, а тяга имеет отверстиедля прохода зацепа.Средство фиксации взаимного положенияприклона намоточного барабана и рычагапротивовеса имеет жестко смонтированныйна приклоне захват и защепку, шарнирно 40смонтированную на рычаге противовеса.На фиг. 1 изображено устройство в рабочем положении, общий вид; на фиг. 2 -то же, в момент отвода намоточного барабана от фрикционного цилиндра при обрыве...

Номер патента: 1030286

Опубликовано: 23.07.1983

Авторы: Ковалев, Матюшев, Толкачев, Щербаков

МПК: B65H 59/38

Метки: натяжения, нити, перематываемой

...установленного на валу 2, и плоского статора асинхронного двигателя с трехфазной обмоткой 3, причем плоский 30 статор асинхронного двигателя с трехфазной обмоткой 3 с одной стороны жестко закреплен на подвижной каретке 4, а с другой стороны имеет воздушный зазор с металлическим диском 1. Кроме того, на подвижной каретке 4 установлен прикаточный а 5 ролик 5, контактирующий с бобиной 6, закрепляемой на валу 2 в бобинодержателе 7.Устройство работает следующим образом. На плоский статор асинхронного двигателя с трехфазной обмоткой 3 подается напряжение с постоянной частотой, В результате в воздушном зазоре между статором асинхронного двигателя с трехфазной обмоткой 3 и плоскостью металлического диска 1 создается бегущее с постоянной...

Номер патента: 1030287

Опубликовано: 23.07.1983

Авторы: Мамай, Франко

МПК: B65H 63/02

Метки: нитей, основы, станке, ткани, ткацком, целостности

...ткани на ткацком станке, содержащее установленные для контроля на просвет источник света и светопроводы, выходные концы которых связаны с фотоприемниками, имеет установленную со стороны светопроводов рейку с направляющими для нитей и расположенными над ними вертикальными отверстиями, а входные концы светопроводов вмонтированы в отверстия.Устройство имеет прозрачную пластину, установленную над источником света для взаимодействия с нитями. Фотоприемники включены по схеме фотодиодной матрицы.На фиг. 1 представлена конструкция и схема включения устройства; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - сече 35 ние Б - Б на фиг. 1.Устройство состоит из корпуса 1, в котором закреплена рейка 2 с вертикальными отверстиями 3 и направляющими...

Номер патента: 1030288

Опубликовано: 23.07.1983

Авторы: Гончаренко, Гром, Корнеев, Наймушин, Тарасов

МПК: B65H 67/04

Метки: мотальная

...на стойках 13, составляющих частьостова машины 1, при этом он упорами 14входит в гнезда 15. Фиксатор 16 управляется рычагом 17, расположенным на ручке18 поворота, и в рабочем положении входитв отверстие 19 на стойке 13, а в положениисъема паковки (вертикальное положение) -в отверстие 20, Цанговый зажим 21 паковкодержателя управляется при помощи ручки 22, взаимодействующей с упором 23. Средство для транспортирования наработанных,паковок состоит из корпуса 24, на которомустановлены две пары свободно вращающихся колес 25 и два свободных ролика 26, кроме того, имеется подпружиненная скоба 27,взаимодействующая с пальцем 28 цепи, В1030288 3нижней части корпуса смонтировано устройство, предотвращающ 6 е раскачивание захвата и...

Номер патента: 1031864

Опубликовано: 30.07.1983

Авторы: Аюпов, Кудрявцев, Никулин, Семенюк, Фомин

МПК: B65H 23/26

Метки: ленточного, центрирования, ширения

...4) регулируемой установки под заданным углом к оси общего вала, на котором посредством подшипников с возможностью вращения установлен опорный цилиндр 1.Общий вал барабана 6 смонтирован в опорах посредством подшипников 7 скольжения с возможностью поворота от вращения приводного червяка 8, взаимодействующего с жестко укрепленным на общем валу червячным сектором 9.Фланцы 4 соединены между собой двухкоромысловым четырехзвенни ком, состоящим из тяги 10 с правой и левой резь- бами на концах, посредством которых она взаимодействует с резьбовыми муфтами 11 и 12, шарнирно установленными на коромыслах 13, укрепленных жестко на втулках 5, а резьбовая муфта 12 шарнирно соединена со штоком исполнительного механизма 14 для...

Номер патента: 1033413

Опубликовано: 07.08.1983

Авторы: Агальцов, Заречнев, Калинкин, Рыченков, Рябчиков

МПК: B65H 3/08

Метки: комплектования, листов, стопы, счета

...по обеим сторонам вакуумного барабана. Кулачки подъема и подачи имеют возможность поворота их на оси вакуумногобарабана 1 для согласования угла поворота барабана с перемещением листоразделительной вилки 12. Разделительная вилка 12 через шарнир связанас тягой 16 и через второй шарнир - с рычагом 17, закрепленным шарнирно на .основании устройства. Последний че-. рез пружину 18 и первый регулируе-мый упор 19 прижат к поверхности ку- . лачка подачи 14 разделительной вилки12, толкатель 20 одним концом через шарнир крепится к разделительнойвилке 12, другим -, через второй регулируемый упор 22 прижат к кулачку подъема 15 раэделительнбй вилки 12. ТоЛкатель 20 с пружиной 21 снабжен 15 дополнительным упором 23, ограничи,вающим угол...

Номер патента: 1033414

Опубликовано: 07.08.1983

Авторы: Данильченко, Шульц

МПК: B65H 23/02

Метки: ленточного, центрирования

...смещения,60На конце вала 11 закреплена муфта 12,шарнирно соединенная с меньшим плечом многократного рычага 13, большееплечо, которого связано шарнирно с золотником 14. Последний трубопровода- б 5 ми 15 и 16 соединен с приводами 17 и 18, которые выполнены в виде цилиндров. Поршни приводов 17 и 18 в бесштоковой полости подпружинены, а штоками соединены с серьгами 19, несущими опоры цилиндрических роликов 1 и 2. Пружины 20 прижимают ролики 1 и 2 к ленте 5, которая опирается на станину 21, Для перемещения ленты 5 служат приводные валки 22.Работа устройства осуществляется следующим образом.Движение при включении вращения г приводных валков, 22 получает лента 5, а следовательно цилиндрические ролики 1,2 за счет фрикционного сцепления с лентой...

Номер патента: 1033415

Опубликовано: 07.08.1983

Авторы: Ендржиевский, Ковалев, Пастушенко, Сочевец

МПК: B65H 67/04

Метки: машин, паковок, перегрузки, текстильных

...с толкателем в зоне загрузки, на фиг.4 - тоже, в процессе транспортирования;на Фиг.5 - то же, в момент перегрузки., устройство для перегрузки паковоктекстильных машин содержит раму 1 исмонтированную на раме в вертикальгой плоскости бесконечную цепь 2 с . 60звездочками 3 и 4. Одна из звездочекявляется ведущей и связана с приводогл 5, Вдоль цепи 2 с равным шагоглразмещены консольные паковкодержатели 6, Каждый из которых выполнен в 65 виде стакана, смонтированного с воз -можностью скольжения во втулке 7,имеющей фланцы 8 и 9, КаЖдый паковкодержатель 6 имеет фланец 10 длявзаимодействия с фланцем 8 втулки 7и прорезь 11 на боковой его поверхности со стороны основания,Механизм съема паковок с паковкодержателей включает приводной толкатель 12 с...

Номер патента: 1034974

Опубликовано: 15.08.1983

Авторы: Авергун, Демченко, Кирпичников, Нудельман, Пародер, Черкащенко

МПК: B65H 31/00

Метки: листовых, слоистых

...на объект.Сущность способа состоит в следующем.При исследовании процесса пропитки бумажного полотна фенолоформальдегидной смолой установлено, что относительная плотность Р/Р, листов (полотна) изменяется во времени ( по сложному закону в основном из-за неравномерности пропиткиполотна связующим (фиг. 1), В соответствии со способом, определив среднее по ширине листа текущее значение РР, и вычислив на его основе вес каждого листа, суммируют полученные величины и определяют (фиг. 2) момент времени, когда полученная сумма равна заранее выбранной величине К, (установке). Последняя определяется статистически, на основании экспериментальных данных, и соответствует минимально допустимой по техническим требованиям массе стопки пропитанных...

Номер патента: 1034975

Опубликовано: 15.08.1983

Авторы: Дитер, Фритц, Ханс, Хартмут

МПК: B65H 31/04

Метки: бокового, выравнивания, листов, листовыводных, планка, сталкивающая, устройствах

...на находящиеся во взвешенном состоянии листы. При этом сталкивающая плита автоматически выравнивается по верхнему краю стапеля, Сила сопротивления верхнего края стапеля и листа, пружинная сила плоской пружины и резиновая мембрана действуют против произведенного в воздушной камере избыточного давления, так что возможно с помощью оптимального регулирования давления оказать мягкое, не повреждающее выравниваемый лист импульсное действие налист.Дальнейшее преимущество качания сталкивающей плиты в зону над приемным стапелем состоит в том, что также возможно получать хорошо выравниваемый ста пель при переработке листов с отклонениями в размерах.Сталкивающая планка имеет простой, изготовляемый и используемый с малой затратой пневматический...

Номер патента: 1034976

Опубликовано: 15.08.1983

Авторы: Каширский, Коблов, Лупин, Рухлин, Хуторной

МПК: B65H 81/06

Метки: бандажирования, трубопровода

...вращения от привода вокруг трубопровода ротор с установленными на нем катушками для бандажирующего материала и средством для торможения катушек, корпус включает два хомута, имеющих средства фиксации их на трубопроводе и кольцевые направляющие на боковой поверхности, а ротор снабжен кинематически связанным с ним укладчиком бандажирующего материала и шарнирно смонтирован в кольцевых направляющих корпуса, при этом катушки установлены параллельно оси ротора. На чертеже схематично изображено предлагаемое устройство,На трубопроводе 1 средствами фиксации 2 неподвижного крепятся два хомута - передний 3 и задний 4. На них устанавливается ротор 5. Ротор 5 получает вращение от мотор-редуктора 6 через шестерню 7 и венец 8. На роторе...

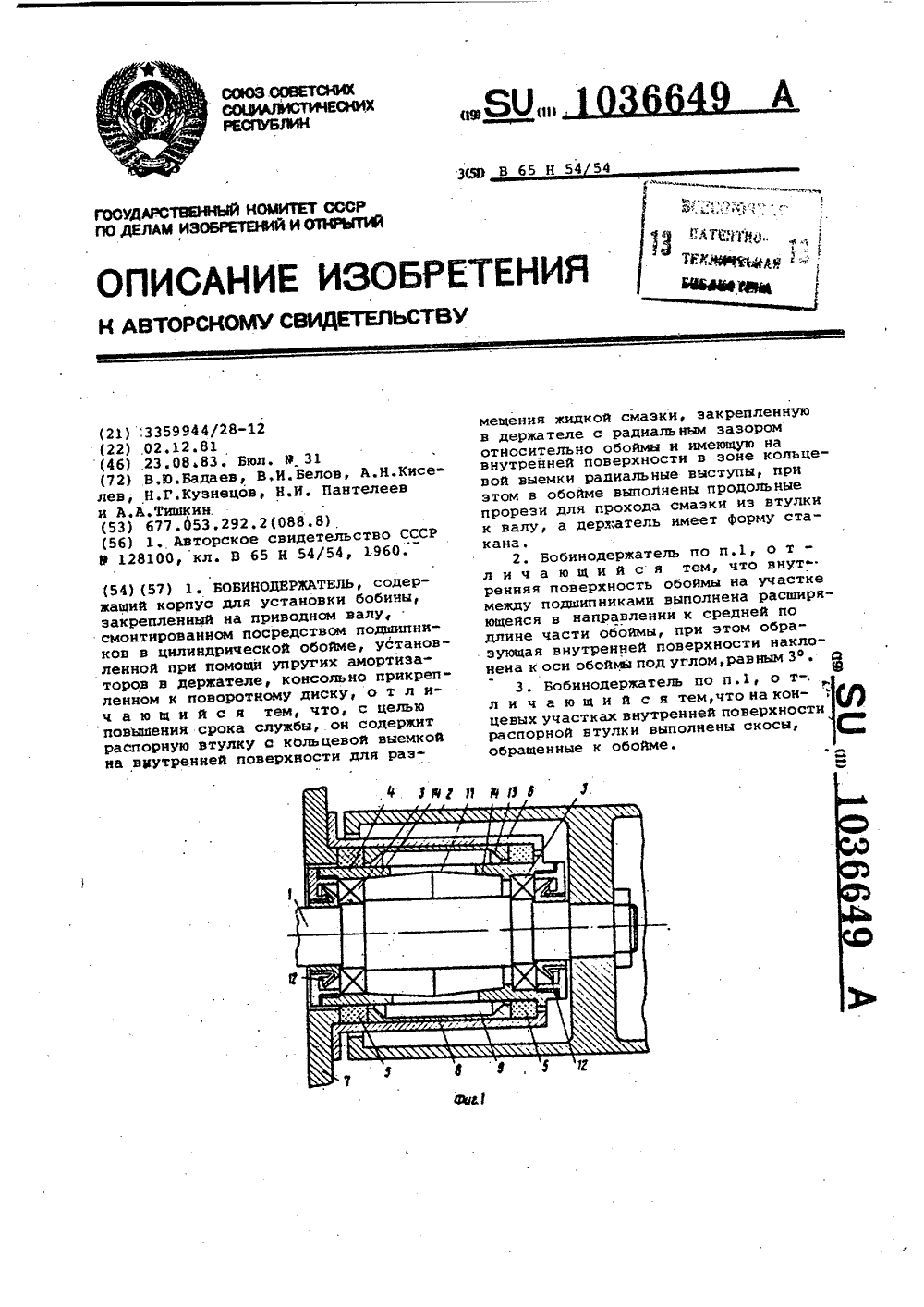

Номер патента: 1036649

Опубликовано: 23.08.1983

Авторы: Бадаев, Белов, Киселев, Кузнецов, Пантелеев, Тишкин

МПК: B65H 54/54

Метки: бобинодержатель

...для раэФэщения жидкойсмазки, закрепленную в держателе 35с радиальным зазором относительнообоймы и имеющую на внутренней поверхности в зоне кольцевой выемкирадиальные выступы, при этом в обойме выполнены продольные прорези для 4 Опрохода смазки из втулки к валу, адержатель имеет форму стакана.Внутренняя поверхность обоймы научастке между подшипниками выполнена расширяющейся в направлении к45средней по длине части обоймы, приэтом образующая внутренней поверхности наклонена к оси обоймы подуглом, равным Зф,На концевых участках внутреннейповерхности распорной втулки выполнены скосы, обращенные к обойме.На фиг.1 изображен бобинодержатель,продольный разрез: на Фиг.2 - поворотный диск с бобинодержателямипоперечный разрез. 55На приводном валу 1...

Номер патента: 1038273

Опубликовано: 30.08.1983

Авторы: Добужский, Мухин, Назаров, Шохнин

МПК: B65H 23/02

Метки: ленточного, ориентирования

...8.Привод перемещения каретки 1 выполнен в виде ходового винта 9 через.зубчатую передачу 10, связанного65 с электродвигателем 11. На неподвижной плите 12 установлены симметрично относительно заданного номинального расположения поперечной кромки ориентируемого материала фотодатчики 13, контролирующие положение поперечной кромки ориентируемого материала и связанные с электродвигателем 7. На плите 12 также смонтированы симметрично относительно заданного номинального расположения продольной кромки ориентируемого материала фотодатчики 14, контролирующие положение продольной кромки материала и свя - занные с электродвигателем 11. На каретке 1 установлен фотодатчик 15 останова подачи .ориентируемого материала, оптическая...

Номер патента: 1038274

Опубликовано: 30.08.1983

Авторы: Кирман, Максименко

МПК: B65H 51/22

Метки: барабанному, временного, время, накопления, нитетормозное, нити, подачи, устройству

...в виде кольца, несущегоконсольно закрепленные в нем упругиетормозные элементы, каждый тормОзной 35элемент состоит из пружины растяже"ния, один конец которой соединен скольцом, и стержня, состыкованногос другим концом пружины.Стержень может выиолняться съем-, 40ным.На фиг.1 изображено предлагаемоеустройство, общий вид, на фиг.2нитетормозное приспособление с упругими элементами, на фиг.3 - разрез 45А-А на фиг.2. 1 вариант,)ф на фиг.4разрез А-А на фиг,2 (2 вариант).Устройство содержит смонтированный на кронштейне 1 приводной нитенакопительный барабан 2 с буртиком 3 и механизм регулировки натяжения нити на выходе, имеющей нитетормозное приспособление, кольцо 4 которого имеет консольно закрепленные и расположенные...

Номер патента: 1039847

Опубликовано: 07.09.1983

Авторы: Белков, Иванов, Козин, Кроверский, Тихоненков

МПК: B65H 23/04

Метки: натяжения, подъемной, тяговых, уравновешивания, элементов

...вызывает нагрузку на барабане 9,Однако известное устройство обеспечиравную двухкратному натяжению тяговоговает выравнивание только двухэлементноготягового органа и не может применятьсяоргана О, которая компенси ется натяр р) ся натяв более широком диапазоне, напримержением тягового элемента 6, Огибающегодля трех и четырехэлементных тяговыхбарабан 3 и закрепленного на плече ычага 7, смонтированного на кронштейне 8,цель изобретения - раирение Облас- котоРое в два Раза больше плеча Рычага,на котором смонтирован дополнительныйУкаэанная цель достигается тем, что :баоабан 9. Так как диамет ы, намотки тядиаметры, намотки тяустройство для уравновешивания натяже-: О ного виговых элементов 4 и 5 равны (в п еделахния тяговых элементов подъемной...

Номер патента: 1041476

Опубликовано: 15.09.1983

Авторы: Бычков, Васильев, Жутеев, Негримовский

МПК: B65H 45/00

Метки: полотнищ, укладки

...б, выполненных в виде бесконечных лент, двигающихся при помощи ведущих валикон. Прижимной конвейер брасположен над конвейером 5 параллельно ему, Оба конвейера соединены междусобой шарнирной телескопической связью не показана)для обеспеченияпродвижения между ними полотнищас различной толщиной полотнища ивыступающими металлическими частями(люк-лаз, патрубки ). По конструкцииконвейеры 5 и б выполнены двухсекционными, при этом первая секция,с помощью которой осуществляется захват полотница с грунта, выпоййенанаклонной, шарнирно прикреплена квторой секции и снабжена гидроцилинлрами 7 для изменения угла наклонасекции, относи.,ельно рамы 1. Дляудобства при захвате полотнища сгрунта эта секция.в передней части.имеет козырек 8. Вторая секция,...

Номер патента: 1043088

Опубликовано: 23.09.1983

Авторы: Гольберг, Моржевилова, Шнякин

МПК: B65H 23/02

Метки: корда, центрирования

...шарнирно соединенные с нижней частью цапф 9, в подшипниках 10 качения которых смонтирован средний качающийся валик 11, на цапфах 9 сверху закреплены ролики 12, взаимодействующие с наклонны 45 50 55 При смешении полотна корда влево датчики 15 выдают сигнал на другой электромагнит пневмораспределителя 27 и наэлектромагнит клапана 23, сжатый воздухпоступает в пневмоцилиндр 18. Все деталиперемещаются в обратном направлении,полотно корда смещается вправо от заданного положения, определяемого датчиками,и подобно предыдущему производится остановка всех деталей,Рамка 21, соединяющая штоки 17 и 19, .препятствует раздвижению штоков поддействием случайных причин, напримерповорота рамы 2. Сближению штоков надежно препятствует масло.Одновременно с...

Номер патента: 1043089

Опубликовано: 23.09.1983

Авторы: Алиев, Антонян, Баламцарашвили, Баранов, Джорбенадзе, Инасаридзе, Кублашвили, Латария, Мартиашвили, Саакян, Шелленберг, Якушев

МПК: B65H 29/00

Метки: листоукладчик

...11 и 12, а также 13 и 14 смещены одна относительно другой на длинусредней части У-образного элемента, а вер 2тикальные направляющие 7 и 8, а также 9 и 10 - на абсолютную длину У.-образного элемента с роликами. Траверса 1 с захватами 2 имеет П-образную форму, и ее стойки жестко связаны с соответствующим У,-образным элементом. Кроме того, перед приемным столом 18 по направлению подачи листа смонтирован направляющий стол 19.Листоукладчик работает следующим образом.Последовательное включение муфты 20 и двигателя 21 приводит во вращение вал 22 со звездочками 23 - 26 так, что цепи 3, 5, 4, и 6 увлекают траверсу 1 в направлении пакета 27. При переходе с горизонтальной траектории на круговую и далее на вертикальную траверса сохраняет...

Номер патента: 1043090

Опубликовано: 23.09.1983

Авторы: Лапин, Форер

МПК: B65H 67/04

Метки: бобин, машинах, намоточных, нити, перезаправки, смене

...трубками 24 и 25, при подъеме нижнего поршня 20занимает положение 38, а при его опуска.-" нии - положение 39. Снизу к наружной трубке 25 прикреплена пластина 40, кото-," рая в верхнем рабочем положении 41 на" жимает на микропереключатель 42. Пнев.- моцилиндр 5 при помощи кронштейна 43 прикреплен к каретке 8. Микропереключа-:. тель 42, в своюочередь, при помощи плас-" тины 44 прикреплен к кронштейну 43. Под.-.: вод и отвод сжатого воздуха в полость 33 пневмоцилиндра 5 осуществляется через отверстие 37 при помощи штуцера 45. На каретке 8 установлены фрикционный 46 и винтовой 47 цилиндры, а также нитерас-,. кладчик 48 с нитеводителем 49. В кор-" пусе 50 намоточного механизма устанор.- лены поворотный диск 51 с закрепленными на нем рабочим...

Номер патента: 1043091

Опубликовано: 23.09.1983

Авторы: Васильев, Лапин, Семенов, Форер

МПК: B65H 67/04

Метки: машин, намоточных, паковок, перегрузки

...образом.На бобине 53 (фиг. 1 и 2), установленной на основном бобинодержателе 54 револьверной головки 7, нарабатывается паковка 55, при достижении определенного диаметра паковки на револьлерную головку 7 поступает сигнал датчика (не показан) об окончании наработки. Револьверная головка 7 поворачивается на 180. При этом основной и резервный бобинодержатели меняются местами. Основной бобинодержатель 54 становится на место резервного 6, т. е, занимает положение перегрузки паковки 55, а резервный бобинодержатель становится на место основного бобинодержателя 54, т. е. занимает положение наработки паковки 55.Во время поворота головки 7 нить автоматически перезаправляется на пустую бобину, установленную на резервном бобинодержателе 6,...
