B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.

Номер патента: 194540

Опубликовано: 01.01.1967

Авторы: Горбоконь, Изобретсии, Петухова, Шмелькин, Штыкан

МПК: B65H 20/22, G03B 1/22

Метки: пленки, транспортирования, фотоаппарате

...в районе перфораций. На каждой из отгибок установлен зуб 5, качающийся на о"и 6. Зуб 5 поддействием пружины 7, образующей виток вокруг штифта 8, стремится повернуться в сторону пленки, При движении спусковой клавиши 5 ползупом палец 9 зуба 5 движется по пазу 10копирной линейки 11, при этом зуб не входит т перфорации. В этот момент происходит взвод и спуск затвора за счет поворота отгибкой 4 рычага 12, связанного с механизмом затвора, 10 В начале движения ползуна поворотом приводного рычага 12 производится натяжение силовой пружины затвора. С минимальным упреждением до момента готовности затвора к сраоатыванию палец 9 соскакивает с уступа 13, 15 который не позволяет ползуну вернуться в начальное положение, При дальнейшем движен:ш пальца...

Номер патента: 194568

Опубликовано: 01.01.1967

Автор: Куличкин

МПК: B65H 54/00

Метки: ватных, пробок

...упор при достижении зИзвестна машина для изготовления ватных пробок, содержащая электродвигатель с насаженной на его вал иглой.Предлагаемая машина позволяет повысить производительность труда, Для этого она снабжена челноком, получающим от электромагнитного привода возвратно-поступательное ,движение вдоль оси вала, Привод управляется импульсами датчика, посылаемыми при достижении заданного диаметра пробки. Передний и подпружиненный задний и боковой упоры установлены на челноке, а боковой упор взаимодействует с датчиком при достижении заданного диаметра пробки.На фиг. 1 представлена машина, вид сбоку; на фиг. 2 - сечение по А - А на фиг. 1,На вал электродвигателя 1 насажена пирамидальная игла 2, имеющая продольную нарезку. Челнок 3 снабжен...

Номер патента: 194591

Опубликовано: 01.01.1967

Авторы: Батулин, Григорьев, Карташов, Ковнат, Ларионов, Пешехонов, Писцов, Шелапутин

МПК: B65H 75/02

Метки: двухфланцевая, катушка, цельнолитая

...давлением на термопластоавтоматах в специальной прессформе, в которую предварительно вставляют деревянную втулку,На фиг. 1 изображен частичный разрез катушки; на фиг. 2 представлена деревянная втулкй, служащая армировкой стволика.Стволик 1 и флаицы 2 катушки выполнены, как одно целое, из термопластичного материн ла. Деревянная втулка д имеет шлицевые паредмет изобретен Двухфланцевая цельтермопластичного мат 5 тем, что, с целью повпрочности, стволик кат вянной втулкой, имею нолита я катушка из риала, ит гичпющаясч ышения механической ушки армирован дерещей шлицевые пазы,Из вест тушки из Чтобы(атушки,деревянно зы, ы двухфланцевые цельнолитые катермопластичиого материала.повысить механическую прочностьпредлагают стволик ее армироватьй...

Номер патента: 194592

Опубликовано: 01.01.1967

Авторы: Будникс, Макаров

МПК: B65H 49/04, B65H 75/22, D01H 9/06 ...

Метки: fiiihbko-джутового, куличедержатель, л1ашин, мотальных, неподвижный, преимущественно

...а съемный фланец укреплен жестко на трубчатон рукоятке, надеваемой свободно на шток и запираемой на нем при помощи собачки.На чертеже изображен вергикальный разрез предлагаемого кугичедеркателя.На трубе 1 жестко закреплен флансц 2 и кольца 8 и 4. В трубе перемещается шток 5, на котором смонтированы кольца б и 7. Кольцо б имеет по окружности отверстия. Съемный фланец 8 куличедержателя жестко укреплен на трубчатой рукоятке 9, надеваемой свободно на шток и запираемой на нем при помощи собачки О. Проволочные упругие скобы 11, скользяще пропущенные через отверстия в кольце б, жестко закреплены одним кошом на трубе 1 посредством удерживающих эти концы колец 8 и 4. Другой конец скоо своими петлями 12 входит в пазы 18 трубки 1, а пстлямн 14...

Номер патента: 194850

Опубликовано: 01.01.1967

Авторы: Бажанов, Плоткин, Слуцкий

МПК: B65H 3/42

Метки: 194850

...само наклад, вид сбоку; на фиг. 2 - то же, вид сверху.Самонаклад содержит магазин для крышек, образованный уголками 1, На дне магазина установлены неподвижные упоры 2, 3,4 и толкатели 5 и 6, которые вступают над упорами на высоту, несколько меньшую толщины крышки. Над упорами 2 и 3 смонтированы огсекатели 7, которые образуют щель для прохода одной крышки,Работает самонаклад следующим образом, Толкатели совершают попеременное встречное движение в горизонтальной плоскости.При рабочем ходе справа налево толкателп 5 продвигают нижнюю крышку из стопы и сталкивают ее правый край с упоров 2. Одно.временно левый край проходит в щель между порами 3 и отсекателями 7, После этого толкатели 5 возвращаются в исходное положение 5 и приводятся в...

Номер патента: 194851

Опубликовано: 01.01.1967

Автор: Ежов

МПК: B65H 3/48

Метки: головке, пневматической

...на фиг, 3 - то ке, поперечный разрез,Приспособление представляет собой пневмоклапан золотникового типа и содержит корпус 1 с отверстиями для прохода сжатого воздуха и плунжер 2, соединенный с электромагнитом 3, включенным в схему электропривода машины.Воздух от компрессора подаетсятической головке самонаклада чер4 в сопло раздувателя и через шлапке-щупу (не изображен).При работе машины на полном ходу электромагнит 3 удерживает плунжер 2, и сжатый воздух проходит через отверстия 6 и 7 и выходные штуцера 8 и 9.При переключении машины на тихий ходили останове ее электромагнит 3 автоматиче ски выключается, и пружина 10 втягиваетплункер 2 в корпус клапана, который перекрывает отверстия 6 и 7 и открывает отверстия 11 и 12. Одновременно...

Номер патента: 195471

Опубликовано: 01.01.1967

Авторы: Грнщенко, Свиридов, Смирнов

МПК: B65H 3/06, B65H 45/10, B65H 9/04 ...

Метки: 195471

...роликов 8 регулируется впптамц И через пластццчатые пружины 1 э, гоЫ 71Передний край стопы бумаги опирается па поверхность рцк 1 ОВ 8 и переднюю степку 10, а задний - на угольник 1 б и заднюю стенку магазина, которая может, устанавливаться под углом к передней стенке ири помощи Винта 17,Роликовый транспортер 2 содержит ряд валиков 18, расположенных под углом в горпзон. тальной плоскости, и Выравнивающую линейку 19. Для перестановки этой лиспкп и форматных угольников б и 7 на формат служат механизмы, Выполнен 1 ые с 001 Ветствснно В в.1- де винтовых пар 20 и 21, которые связа;ы между собой системой конических зуо 1 атых шестерен 22, 23 и валика 24.Для выбора оптимального режима работы при фальцовке разлн-шых бумаг применен привод,...

Номер патента: 195520

Опубликовано: 01.01.1967

Авторы: Реут, Шавлов, Яшин

МПК: B65H 54/02, H01B 13/16, H01F 41/04 ...

Метки: катушек, наполненных, порожних, съема, установки

...заходит в клиновидные вырезы на.,щечках пластмасс ых (или металлических) катушек и закрейл ется на них. Рычаг 30, управляемый кулачком 31, поворачивает штангу 32, враЩающийся дисковый нож 33 входит между щечек катушек и разрезает эмальпровод, Кулачок 34 посредством рычага 38 н колонки 3 б подводит лоток 37 к осц приемника 19. Подпружиненный упор 38, служащий ограничителем смещения порожней катушки при надевании ее на ось передвижной каретки 2, отводится вниз толкателем 39, перемещаемым кулачком 40. Затем раскладчик 24 и каретка 2 перемещаются вправо, свободно сидящий упор 41 на штанге 32 снимает с оси приемника наполненную катушку в лоток 37. Далее каретка 2 подводит катушку с переведенным на нее эмальпроводом к оси приемника 19....

Номер патента: 196598

Опубликовано: 01.01.1967

Авторы: Макаренко, Ташкентское, Ширифбаев

МПК: B65B 11/28, B65H 20/00

Метки: 196598

...в виде вибра- О ционного бункера 1, в котором конвалюта ориентируется и по горизонтальному промежуточпому лотку 2 подается в магазин 3, Магазин 8 снабжен подпружиненными шторками 4, которые срабатывают при взаимодействии с дву плсчим рычагом 5, на нижнем конце которогоукреплен ролик, катящийся при раооте устройства по профильной поверхности ротора 6, снабженного выступами.На верхнем конце двуплечего рычага э ук рсплен подпружиненный шгок. Механизм подачи целлофановой ленгы состоит нз рулонодержателя 7 и натяжного приспособления 8, Для контроля за целостностью ленты и наличием конвалюты па поверхность ленты опирается щуп, смонтированный на одном из концов шарнирно укрепленного двуплечего рычага 9, На другом конце этого рычага...

Номер патента: 196660

Опубликовано: 01.01.1967

Авторы: Беркшайр, Иностранна, Реджинальд

МПК: B65H 23/14, B65H 77/00

Метки: 196660

...установлен на эксцентриковой оси 3, которая имеет возможность поворачиваться в отверстиях станины машины. Ролики соединены между собой рычага ми 4 и 5, которые связаны тягой 6, Рычаг 4, взаимодействующий с прижимным роликом, имеет вилкообразную часть для охвата эксцентриковой оси и поворачивается на некоторый угол на своей неподвижной оси 7. На верхней части рычага имеется удлиненный паз 8, в котором закреплен один элемент сферического шарнира, соединяющего тягу 6 с рычазобрете редме с присоединением заявки гами 4 и 5. Другой элемент шарнира закреплен в пазу 9 рычага 5, который поворачивается на пальце 10, вставленном в неподвижный кронштейн 11, Бумажная полоса 12 перемещается мехкду прижимным роликом 1 и печатным цилиндром 13 и далее...

Номер патента: 197389

Опубликовано: 01.01.1967

Автор: Рендель

МПК: B65H 31/00, B65H 35/04, D21G 9/00 ...

Метки: листоукладчик, саморезке, скоростной

...полотно 1 показано стрелкой), разрезанное ранее на полосы заданной ширины, направляется тяговым прессом 2. Перемещаясь по направляющем листу , оцо разрезастся двумя вращаюЩР 11,111 ся ножами 4 и попадает в приемный транспортер б, Последний подхватывает лист и передает на рольгапг б, который создает непрерывность накопления ехапизировать процесс ее разрьв между листахР 1, увелишвающпйся В конце хода. Направляемый роликом 7 лист падает па рейки тслекки 8 и ьыраВциВ 2 етс 51 со стопой при помощи подбпвочной доски 9. Скорость ВсртикальнОГО псремещепп 51 тслежк 1 обеспс-ивает сохранение Верха стопыа посолиноя уровне,По достикенни стопой зада ного размера,рсгу;и;руемого установкой концевого выклОчаО теля 10, Вкгпочается асинхронный...

Номер патента: 197491

Опубликовано: 01.01.1967

Автор: Антонов

МПК: B65H 3/24

Метки: автоматическая, гравитационная, листовыхзаготовок, разделения, транспортирования

...свободное перемещение верхнсй полосы 10 под дсйствием своего веса и, следовательно, постоянный контакт с подвижным отсекателем, а также пре дотвращает захватывацпе оставшихся в стопе полос прп подъеме отсекателя с верхней полосой. Передвижные колонки 11 устанавливаются по ширине полос.Движение от электродвигателя передается О посредством текстропной передачи 12 и двухступенчатого редуктора ца механизм разделения полос через червячное зацепление 13 и торцовый кулачок 14 и на подающие валки б через цилиндрическое зацепление и цепную 5 передачу (ца чертежах не показаны).При вращении кулачка 14 отсекатель с фиксатором плавно опускаются под действием пружины 15. В выставленную с помощью винта с контргайкой 1 б по толщине полосы О щель...

Номер патента: 197628

Опубликовано: 01.01.1967

Автор: Александровский

МПК: B41F 21/05, B65H 5/12

Метки: двухоборотной, печатноймашины, привод, форграйфера

...с шестерней, закрепленной на валу печатного цилиндра.На чертеже изображен предлагаемый привод в двух проекциях.Он содержит коробку 1, которая закреплена на остове 2 машины. В коробке укреплен палец 3, несущий шестерню 4, на которую жестко посажен кулачок 5, действующий на ролик б четырехзвенника форграйфера (нс изображен).:1Шестерня 4 с внутренним зацеплением установлена соосно с печатным цилиндром 7 и получает вращение от шестерни 8, закреплен ной на валу 9 печатного цилиндра. имеет две опоры - опо ру скольжения 11, котора полукольца, опирающего ли 12,Кулачокния 10 и опо нена в виде гулируемый ру качея выполся на речерез шестерни 4 и 8 лачку б, который возчетырехзвенника и за яет рабочий цикл форПечатн сообщает действует...

Номер патента: 198126

Опубликовано: 01.01.1967

Авторы: Бптик, Гулюгин, Ленинградский, Лившиц

МПК: B65H 20/24, G01T 5/06, G03B 1/46 ...

Метки: механизм, например, пленки, прерывистого, транспортирования

...ролики 31, 32 и 33 -для образования компенсационной петли фо 30 топлснки. На оси зубчатого ролика ЗЗ закреплен кулачок 34, замыкающий контактную систему 35.На участке оарабана 3 пленка проходит между роликами 3 б, 37 и откидной рамкой 38 с кадровым окном для впечатывания дополнительного кадра (объектив дополнительного кадра для фотографирования щита с приборами па схеме не показан).Откидные каретки 39 и 40 с роликами не дают пленке отходить от зубчатых барабанов при ее транспортировании.Прижимные столы 41 и 42 установлены консольно на пружинах. Пленку прижимают столами к выравнивающим стеклам 43 и 44 фотокамер кулачки 18 и 19 через плоские пружины 45 и 4 б. Контроль обрыва пленки осуществляется с помощью системы качающегося рычага с...

Номер патента: 198358

Опубликовано: 01.01.1967

Автор: Казакевич

МПК: B65H 23/04, B65H 23/18

Метки: бумажного, пневматическая, полотна, приводкой, продольной

...опись 1- ваемая система, на фиг. 2 - схема воздушных соединений.В цилиндрической поверхности валика 1 сделано отверстие, которое каналом 2 с дросселем 3 соединяется через паз 4 золотника с воздушным компрессором. Пространство за дросселем с давлением Р, каналом б соединяется с пазом б золотника. Пазы 4 и б представляют кольцевые или дугообразные канавки ца плоской поверхности золотника. Пневматическая система может быть смонтирована в печатном цилиндре второй печатной пары, Для получения задающего давления Р., ис пользуют второе дросселирующее устройство,содержащее дроссель 7 ц отверстие для стравливания воздуха, перекрываемое винтом 8.Давление Р, и Р. подводятся к регулятору 9, управляемому при наличии рассогласования...

Номер патента: 198870

Опубликовано: 01.01.1967

МПК: B65H 23/182

Метки: 198870

...ранее образованной петли,На чертеже изображен описываемый петлеобразователь, вид спереди.Петлеобразователь содержит разматывающее устройство с приводным электродвигателем 1 и установленным на его фланце плане тарным редуктором 2. На корпусе редуктора смонтированы вводной и выводной мундптуки 8 и 4, сцепленные зубчатой парой тяпущие ведущий и ведомый ролики 5 и б, Ролик б закреплен на выходном валу редуктора, а ролик б вращается на оси рычага 7.Пружина 8 с винтовой оттяжкой (винтом 9)5 прижимает ролики.Система управления состоит из реле времени (не показано), кронштейна 10, контакта 11, помещенного на конце кронштейна, и навернутого на мундштук 4 гибкого шланга 10 12 с наконечником 13, под действием своеговеса размыкающим контакт...

Номер патента: 198909

Опубликовано: 01.01.1967

Авторы: Стрельников, Тгхни, Щелкунов

МПК: B65H 23/18

Метки: библиотек•ц

...шестернями 18 и 24 с заводным концом пружины 13 и далее через червячную пару 23 и 22 - с электродвигателем 21, Кроме этого, контакты 14 и полукольца 1 б через питающие кольца 19 и скользящие контакты 20 электрически связаны с двигателем 21 и источником питания.От ухода контактов 14 с нейтрали 17 по часовой стрелке или против нее зависит знак полярности на обмотках двигателя 21 или направление его вращения. Двигатель 21 подключен так, что полукольца 1 б всегда следуют за контактами 14 до обесточивания их нейтралью 17. Таким образом достигается по198009 Предмет изобретения хаас О ЯЖ х СО 5 г 1О)сО йЩ ОО х ох хох Ио Составитель А, М, Массоь Редактор Н, С. Коган Текред Л. Я. Бриккер Корректоры; Н. И. Быстрова и Н. В. Черетаевааказ...

Номер патента: 199324

Опубликовано: 01.01.1967

МПК: B65H 49/32, D01H 3/10

Метки: катушечная, крутильно-вытяжных, машин, рамка

...рамка для крутильно-вытяжных машин, содержащая подставки с бобинодержателями и нитепроводниками.Описываемая рамка отличается от известной тем, что она снабжена параллелограммным механизмом, связанным одним из своих звеньев с подставкой для перемеш,ения бобинодержателя и нитепроводник а из верхнего рабочего положения в нижнее положение перезаправки, и рукояткой, при этом одно из звеньев параллелограммного механизма подпружипено или нагружено, Такое выполнение рамки позволяет облегчить обслуживание машины.На чертеже изображен поперечный разрез предлагаемой катушечной рамки.В облицовочном щите 1 имеются продольные пазы для звеньев параллелограммного механизма 2, занимающего определенное положение благодаря пружине 3. Бобинодержатель...

Номер патента: 199325

Опубликовано: 01.01.1967

Авторы: Алабин, Бабуров, Всесоюзный, Золотова, Кузнецов, Мелкум, Переплетчиков, Петров, Чистов

МПК: B65H 54/02, D01D 7/00

Метки: механизм, нитей, приемно-намоточньш, прядильной, термопластичных

...два приводимых во вращение бобинодержателя и подвижной вокруг бобинодержателя палец для перевода нити с одной бобины на другую. В этом механизме бобинодержатели закреплены на роторе, что усложняет конструкцию и систему управления,Предлагаемый приемно-намоточный механизм отличается от известных тем, что опорные конструкции бобинодержателей закреплены на станине жестко, палец для перевода пити выполнен в виде кривошипа, совершающего движение вокруг бобинодержателей по траектории восьмерки посредством рычага, смонтированного на полом валу, совершающем реверсивное движение, и цепной передачи от вала, смонтированного в полом валу, что упрощает конструкцию. На фиг. 1 изобракен приемно-намоточный механизм, общий вид; на фиг. 2 - устройство для...

Номер патента: 199814

Опубликовано: 01.01.1967

Авторы: Волгоградский, Карпушкин

МПК: B21D 43/08, B30B 15/30, B65H 20/04 ...

Метки: подачи, полос

...сидящей на одной оси с обгонной муфтой.На фиг, 1 показано предлагаемое устройство в трех проекциях и его положение относительно штампа; па фиг. 2 - то же, вид 25 сверху и разрез по А - А.Устройство содержит фрикционные ролики 1, установленные на ползушке 2, расположенной в пазах корпуса 3 и имеющей установочное перемещение вдоль этих пазов посредст- ЗО вом пружины 4 и рукоятки 5. В ползушке 2 смонтированы ось б и сидяш,ая на ней шестерня 7, находящаяся в зацеплении с зубчатой рейкой 8, обгонная муфта 9 и шестерня 10, которая находится в зацеплении с двумя шестернями 11, сидящими на общих осях с роликами 1. Поворотом рукоятки 5 ролики прижимаются к полосе 12. Вращение роликам передается клином 13, укрепленным в верхней части штампа 14...

Номер патента: 199826

Опубликовано: 01.01.1967

Авторы: Антонов, Вольных, Йнев, Лежаков, Охтинский, Шилов

МПК: B65H 29/22

Метки: ленточногоматериала, приема, укладки

...полые перфорированные направ ляющие, например цилиндрические, внутри которых расположены вращающиеся фигурные валики. Это позволяет производить двустороннее апудривание слипающегося ленточного материала, например полимерной плен ки, одновременно с его укладкой,На чертеже показано описываемое устройвиде маятника и соединенное с приводным механизмом 6, например шатунно-кривошппным, связанным цилиндрическими шестернями 4 с тянущим приспособлением; стал приемки 7, положение которого регулируется по высоте, и три направляющих - опудрпвающих валика 8, служащих для предварительного опудривания пленки тонким слоем с дзух сторон.Качающееся укладывающее приспособление 5 снабжено полыми перфорированными направляющими 9, например...

Номер патента: 200181

Опубликовано: 01.01.1967

Авторы: Всесоюзный, Куликов, Кушнир, Проектно, Солодовник

МПК: B65H 23/025

Метки: движущейся, заданной, ориентации, полосы, ферромагнитной

...и ей сообщается усилие для возвращения в заданное положение.2, Устройство по п. 1, отличающееся тем, что, с целью обеспечения центрирования полосы по двум направлениям, установлены два электромагнитных ролика с углами +а и - а к оси движущейся полосы. оост Известно устройство для заданной ориентации движущейся полосы, содержащее поворотный ролик с приводом и датчики положения полосы.Предлагаемое устройство отличается от 5 известного тем, что ролик, взаимодействующий с полосой, выполнен электромагнитным и установлен под углом к к ее оси. В случае смещения движущейсч полосы от заданного положения по сигналу от датчика ролик на чинает контактировать с полосой и, воздействуя на нее, возвращает полосу в исходное положение.В результате...

Номер патента: 200568

Опубликовано: 01.01.1967

Автор: Центральное

МПК: B21D 43/14, B30B 15/30, B65H 23/00 ...

Метки: 200568

...двум эталонам, каждый из которых соответствус кранцем предсльиомк отклонению размеров заготовки. Эталоны поочередно устапаплпваются между упорами, после чего 20 соответствующий контакт вращением регулировочпого винта 8 пли 9 подводится до сопри;(основс 1 шя с конта.том передаточного рычаГя дяпКя, Моъ 1 епт касания определяется по сигнальной лапше. 1-1 апряжспцс к контактам 25 датчика подается в момент прохожденияфлажком Ю зоны бсскоптактного конечного выключателя 11.,11 ля возможности работы пресса на х"- стом ходу или в период наладки (т, е.30 заготовки) па пульте управления прсдусрен выключатель (не обозначен), отключающий приспособление для контроля.Подача заготовок в зону обработки, а также вынос их из штамповочного...

Номер патента: 200573

Опубликовано: 01.01.1967

Авторы: Галын, Долин, Нарбеков, Ободовский, Центральный

МПК: B65H 61/00

Метки: длины, заданной, машине, отмеривания, полотна

...каждое деление которого равно 1 сл, Фиксатор его 34 имеет также ползун 35 и кулачок 3 б, взаимодействующий с микропереключателем 37.Устройство работает следу 1 ощим образом, Оператор в соответствии с картой раскроя набирает на счетчике определенную длину. Ползуном 28 устанавливают указатель 29 на делении нониуса 23, соответствующем числу задаваемых дециметров (например, при задаваемой длине 315 с 11 - на делении 31), и указатель ползуна 8 бна делении нониусного диска 88, соответствующем оставшемуся числу задаваемых сантиметров;в примере -- 5).При включении маш 1 пгы движение со звездо па 1 1 передается устройству и одновременно включается ь цеш микропереключатель Л, а диски 28 н 88 поворачива 1 отся в направлении, указап 1 ом н 11...

Номер патента: 200713

Опубликовано: 01.01.1967

Авторы: Моргунов, Нецвитай, Плуток, Старопольский

МПК: B65H 54/80

Метки: накапливающее, установке

...получения моноволокна был непрерывным, приемник в накапливающем устройстве выполнен в виде установленного в цилиндрическом тазу полого усеченного конуса с отверстием в вершине и с горизонтальным напраьляющим диском, закрепленным в его верхней части.На чертеже изображено накаплнва 1 он 1 ее устро 11 ство в разрезе,Питающая пара состоит нз фрпкционного бара 1 ана 1 и пр 11 жпв 1 ного ролика 2. Фрикц 1- онный барабан приводится в движение от двигателя 3, соединенного с ним посредством шестеренчатой передачи 4. От того же двигателя получает вращение шестерня 5, на котов рой закреплен трубчатый нитеукладчик б. Под нитеукладчиком расположен полый конус 7, имеющий отверстие 8 в вершине и горизонтальный направляющий диск 9 - на его верхней...

Номер патента: 201025

Опубликовано: 01.01.1967

Авторы: Корман, Подольский, Ратнер, Специальное, Фликоп, Шахлевич, Ярошецкий

МПК: B65H 35/04, D21G 9/00

Метки: многослойного, пакета, резки, станок

...вращение шестерне зубчатому колесу 9, свободно сидящему на валу 10. "1 ерез храповик 11, зубчатые колеса 12, 1 н сцепную муфту 14, связанную с цапфой 15, получает вращение барабан.Механизм фиксации барабана обеспечивает жесткую установку барабана в процессе резки и содержит пневмоцилиндр 1 б, шток которого перемещает конусный штырь 17, входящий в конусное отверстие барабана,Дисковые ножн 4 приводятся во вращение от электродвигателя 18 через ременную передачу 19. Корпуса режущих органов установлены па оси траверсы 20. Режущие органы вдоль бара щаются прн помощи механизма держит тележку 21 для крепле дисковых ножей 4. Тележка прив вратно-поступательное движение линдра 22 через звездочки и цеп чи 2.Расстояние между дисковых устанавливается...

Номер патента: 201028

Опубликовано: 01.01.1967

Авторы: Акинин, Архимандритова, Иванов, Клемпер, Ленинградское, Носков, Эпштейн

МПК: B65H 75/08, G03C 3/00, G11B 23/04 ...

Метки: бесконечной, кассета, ленты

...кассеты для бесконечной ленты, например для киноленты, содержащие барабаны, нижние фланцы которых выполнены в виде усеченных конусов, и направляющие и поддерживающие ролики.В предложенной кассете предотвращается самозатягивание витков ленты и уменьшается межвитковое трение за счет того, что сердечник каждого барабана выполнен в виде усеченного конуса, а образующие поддерживаю щих роликов параллельны образующим конусной поверхности фланцев барабанов.Вместо поддерживающих роликов могут быть использованы направляющие и поддерживающие планки, рабочие поверхности когорых параллельны образующим конусной поверхности фланцев барабанов. бре едмет и ни Кассета для бесдля киноленты, соние фланцы которьченных конусов, иживающие ролики,целью...

Номер патента: 201211

Опубликовано: 01.01.1967

Авторы: Козловский, Рабинович

МПК: B65H 3/08

Метки: нластин, расслоения, тонких

...одна к другои горизонтальными плоскостями. В этих плоскостях расположены отклоненные от вертикали сопла 3 ц 4 для подачи в щель сжатого воздуха, поступающего в камеры через штуцеры б и б.Описываемый способ может найти применение, например, в приборостроении для расслоения тонких пластин слюды при транспортировании их на вцбраццонцых цли пневматических лотках.Во время транспортирования наслоенные пластины попадают в щель между горизонтальными плоскостями камер. Верхняя пластина обдувается струями воздуха цз сопел 3, притягивается за счет аэродинамического эффекта к верхней плоскости камеры 1 ц вследствие наклона струй под углом к вертикали пластина отводится по направлению наклона струй из щели. Нижняя пластина, также подвергаясь...

Номер патента: 201228

Опубликовано: 01.01.1967

Автор: Ситников

МПК: B65G 1/00, B65G 1/10, B65H 1/00 ...

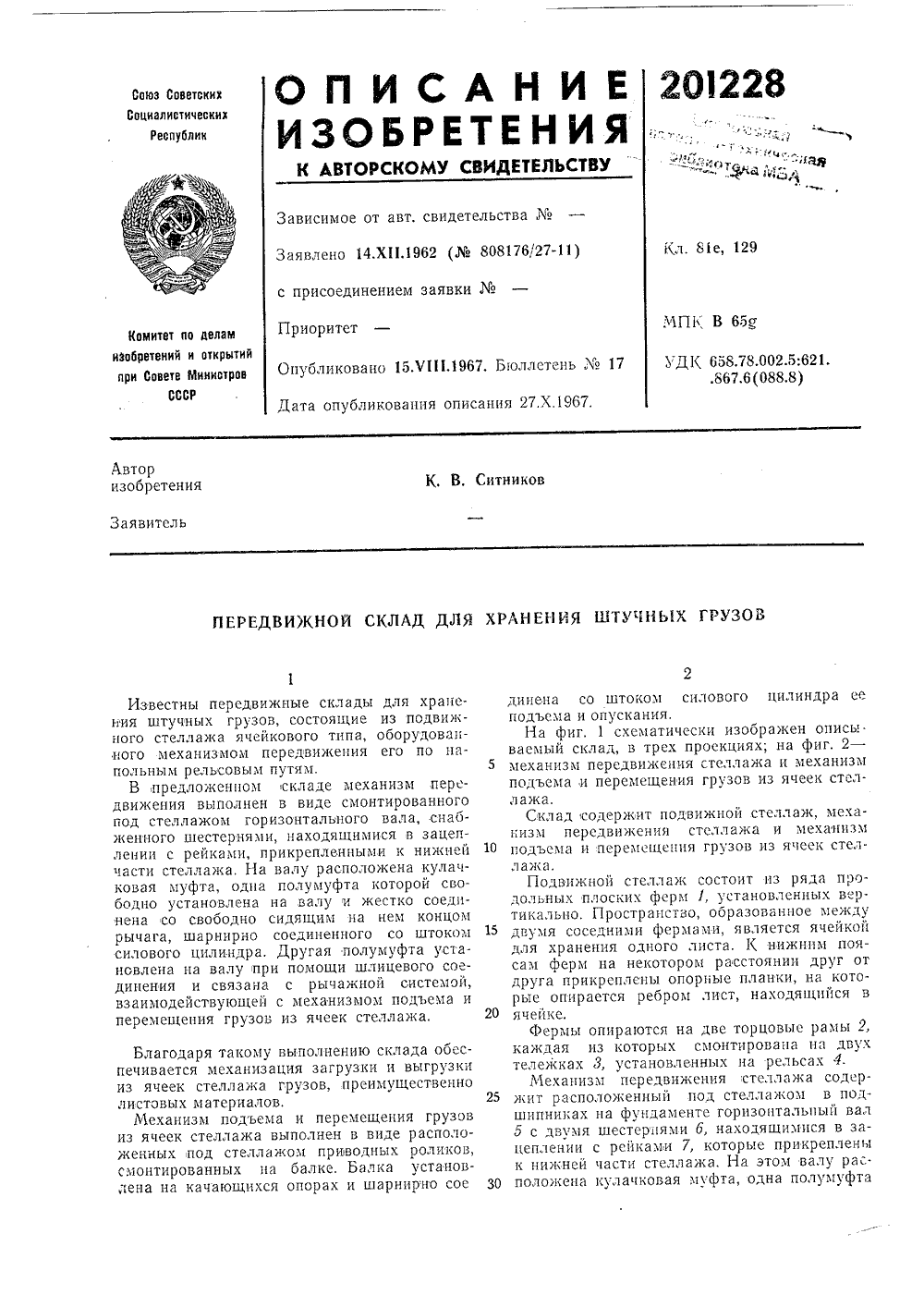

Метки: 201228

...части стеллажа. На этом валу рас.30 положена кулачковая муфта, одна полумуфта8 которой свободно установлена на нем и жестко соединена с рычагом 9, также свободно сидящим на валу. Рычаг 9 шарнирно соединен со штоком силового цилиндра 10. Другая полумуфта 11 смонтирована на валу 5 при помощи шлицевого соединения и связана с рычажной системой 12, взаимодействующей с балкой 13 механизма подъема и перемеще. ния грузов из ячеек стеллажа.Механизм подъема и перемещения грузов из ячеек стеллажа состоит из ролликов 14, смонтированных на балке 13, Балка с помощью качающихся опор 15 установлена на фундаменте и шарнирно соединена со штоком силового цилиндра 16, служащего для подъема и опускания балки. На нижней оси одной из качающихся опор...

Номер патента: 201309

Опубликовано: 01.01.1967

МПК: B21C 1/32, B65H 7/00

Метки: 3.и, в.н, грековиркутский, завод, косое, м.и, машиностроения, н.н, перциков, тутуриниа, тяжелого, черепанов

...устройство 4 (фиг. 3) состоит из 5 нескольких блоков биконических роликов 22.Привод роликов осуществляется электромотором 23 через редуктор 24 и трансмиссию 25, Блоки роликов смонтированы на общей раме 2 б, Для сохранения постоянной высотной от- О метки осей заготовок, на,содящихся в ручьях201309 г 3роликов при изменении диаметра заготовок),рама 2 б имеет регулировочный эксцентриковый механизм 27,Передние два блока роликов 22 снабженыобгонными муфтами для уменьшения износароликов при захвате заготовок, выданныхвдоль оси волочения, приемными устройствами обслуживаемых машин, скорости которыхотличны от окружной скорости роликов.Упор 5 (фиг. 1, 3) представляет собой стойку 28 с перекладиной 29. Назначение упора 5предотвращать возможное...
