B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.

Номер патента: 1202999

Опубликовано: 07.01.1986

Авторы: Борщ, Доценко, Кузнецов, Лунев, Ремидовский, Свирид, Слесаревич

МПК: B65H 54/42

Метки: намотки, нитевидного

...массу грузовпротивовесов, Масса грузов опреде 1ляется из уравнения моментов силотносительно оси блоков.К блоку 9 также прикреплен игибкий элемент 10, другой конецкоторого закреплен на секторе 11,жестко смонтированном на приклоне 4,Средство для принудительного отвода приклона на время перезаправ. ки нити имеет шкив 12, жесткосвязанный с блоками 8 и 9, и охватывающий шкив 12 гибкий тянущий элемент 13, один конец которогоприкреплен к выходному звену привода,например к штоку 14 пневмоцилиндра15, Другой конец гибкого элемента13 связан с пружиной 16, снабженной ограничителем хода 17, служащим для снятия силового взаимодействия гибкого элемента 13 со шкивом 12при верхнем положении штока 14 цилиндра 15,В процессе наматывания нити...

Номер патента: 1203000

Опубликовано: 07.01.1986

Авторы: Аукстолькер, Григорьев, Лузгин, Овчинников, Сапсуев

МПК: B65H 67/04

Метки: машинах, смены, тазов, текстильных

...9 смонтированы с возможностью взаимодействия с порожними тазами 10, заполняемыми тазами 11 и наполненными тазами 12, а также с возможностью угловых перемещений относительно неподвижного основания 13 на оси 14. Данная направляющая 9 установлена на неподвижной оси 14 шарнирно с возможностью поворота относительно нее.Нижний конец (относительно оси 14) направляющей 9 соединен с пружиной 15 растяжения, закрепленной на неподвижной стойке и удерживающей направляющую 9 в вертикальном положении при отсутствии давления со стороны порожнего таза 10.Толкатель 3 и направляющие напол- Фненных тазов размещены таким образом, что вершина угла, образованного штангами 3, расположена встречно вершине угла, образованного направляющими 8 и...

Номер патента: 1203001

Опубликовано: 07.01.1986

Авторы: Гараев, Грушевский, Ной, Сапиро, Смирнов

МПК: B65H 1/22

Метки: автомате, гофрокартона, загрузки, каскадообразования, листов

...листов гофРокартона в самонаклады печатно-высекальных машин.Целью изобретения является повышение производительности устройства путем снижения трудоемкости операции форматной переналадки.На чертеже изображена принципиальная схема устройства.Устройство для каскадообразования листов содержит боковые стенки 1, переднюю стенку 2 для стопы листов, установленную с зазором относительно подающего транспортера 3, смонтированного на раме, механизм разбора стопы, выполненный в виде подвижного упора 4 с роликом 5. Устройство содержит механизм перемеще" ния передней стенки 2 для стопы, включающий рычажный параллелограмм 6, установленный на одной из боковых стенок для стопы, установленную на раме подающего транспортера 3 кулису 7 с установленным в ней...

Номер патента: 1207587

Опубликовано: 30.01.1986

Авторы: Батагова, Пахомов, Семенов, Щербаков

МПК: B21D 43/18, B65H 3/08

Метки: заготовок, захватный, орган

...Заготовка 32 удерживается суммарнымиподъемными силами, создаваемыми магнитом 14, расположенным на расстоянии "а" от торца 11, и перепадом разреженного воздуха атмосферы в полости 6 корпуса 1.Отсасываемый через каналы 8 (фиг.2) из атмосферы воздух, пройдя полость 6, каналы 18, 20 22, часть 24 камеры 25 и канал 20, поступает к источнику вакуумирования. Поршень 30 за счет разности давлений в нижней части 28 и верхней части 24 камеры 25 перемещается вместе со стержнем 12 и магнитом 14 вверх до тех пор, пока не уравновесятся действую- щие вниз и в вертикальном направлении силы пружины 13, веса магнита 14, стержня 12, поршня 30, упора 17 противодействующей пневматической силой, создаваемой за счет разности давлений в камерах 28 и 24,...

Номер патента: 1207968

Опубликовано: 30.01.1986

Авторы: Барабанов, Радвилас, Шморгун

МПК: B65H 1/12

Метки: листового, подачи, стопы

...изобретения является повышение надежности отделения листов от стопы.На фиг. 1 изображена схема устройства для подачи листового материала из стопы; на фиг. 2 - то же с регулируемой вертикальной стойкой; на фиг, 3 - регулируемая вертикальная стойка,Устройство для подачи листового материала из стопы содержит установленный на основании 1 лоток 2 для стопы, вертикальную опору 3 для лотка, передний упор 4, подающие ролики 5 и регулируемый груз 6, установленный на направляющей 7, а так- же дополнительный груз 8, установленный на направляющей 7 с возможностью свободного перемещения и подпружиненный в сторону регулируемого груза 6.Вертикальная опора 3 состоит из двух пластин 9 и 10. Пластина 9 имеет реэьбовые отверстия с противоположных...

Номер патента: 1207969

Опубликовано: 30.01.1986

Автор: Гросман

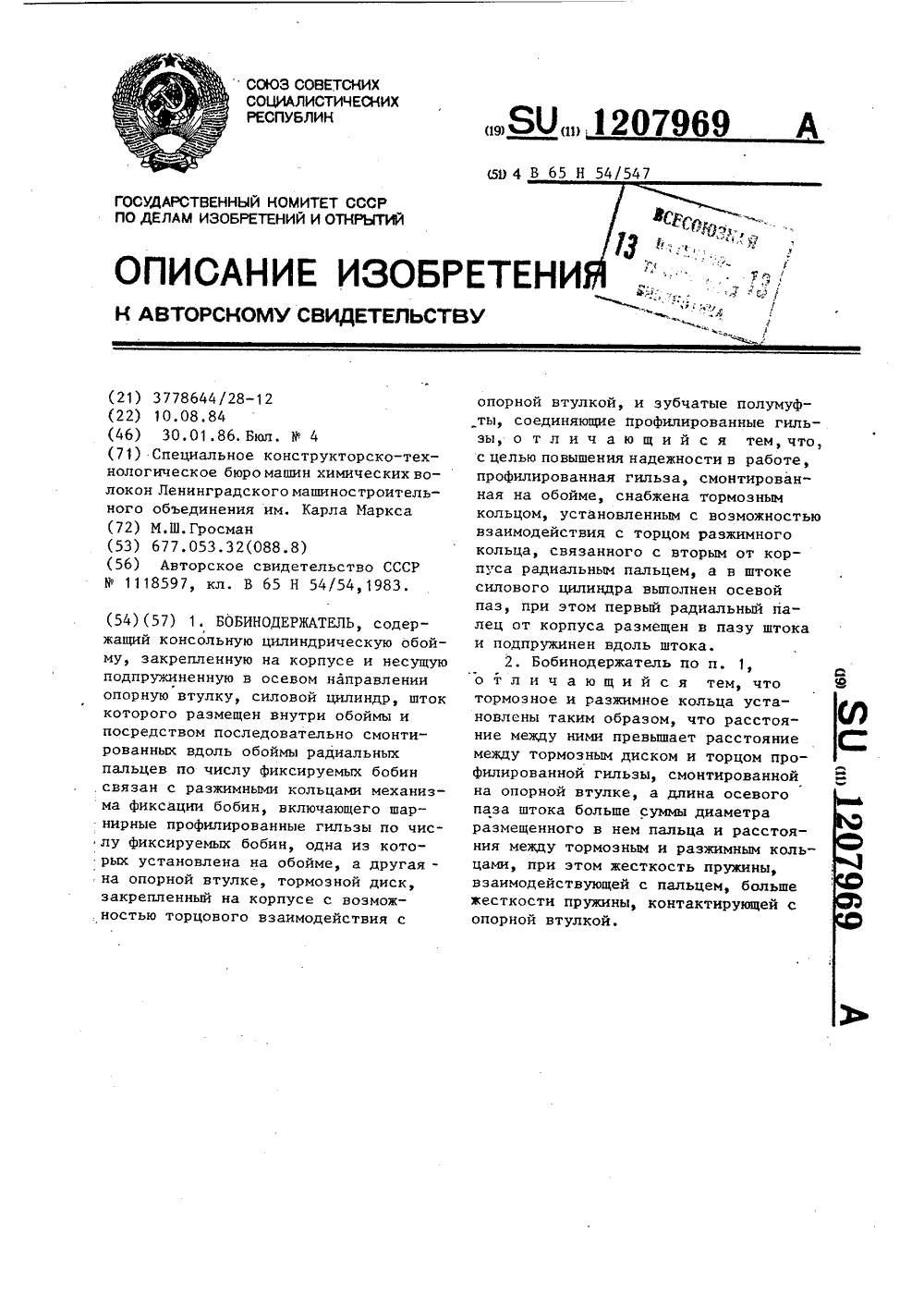

МПК: B65H 54/547

Метки: бобинодержатель

...пружина30, упирающаяся в палец 19, размещенный в пазу 29, и упорное кольцо 31,закрепленное на штоке 4,На гильзе 8 смонтирована обойма32 с дополнительным тормозным кольцом33, причем обойма с кольцом установлены за разжимным кольцом 18. Расстояние между рабочейповерхностью дополнительного тормозного кольца 33 и встречной торцовой поверхностью разжимного кольца 18 выполнено больше расстояния между рабочей поверхностью основного тормозного кольца 24 и встречной торцовой поверхностью гильзы 8 .Длина паза 29 штока 4 выполнена большей суммы диаметра пальца 19 и расстояния между дополнительным тормозным кольцом 33 и торцовой встречной поверхностью разжимного кольца 18.Жесткость силовой пружины 30 больше жесткости возвратных пружин...

Номер патента: 1207970

Опубликовано: 30.01.1986

Авторы: Буличев, Тупиченков

МПК: B65H 54/80

Метки: волокнистого, жгута, контейнер, укладки

...3. Раскладывающий участок 10 30 (фиг. 1-4) транспортирующего ролика и раскладывающий участок 11 (фиг. 1, 3, 4) тормозного цилиндра расположены на уровне выходного конца 12 (фиг, 1,2,4) жгутонаправителя 5. Раскладьвающие участки 10 и 11 транспортирующего ролика и тормозного цилиндра установлены друг относительно друга на растоянии, обеспечивающем зажим жгута 13 (фиг, 1,2). Ротор 4 40 смонтирован в корпусе 1 на опорах 14 качения (фиг.1). Устройство снабжено электроприводом (не показан), который через ременную передачу 15 и шкив 16 кинематически связан с ротором 4.Устройство работает следующим образом.В начале работы в инжектор (фиг.1) подают сжатый воздух и включают электродвигатель, который через ре менную передачу 15 и шкив 16...

Номер патента: 1208542

Опубликовано: 30.01.1986

Авторы: Горюнов, Еникеев, Косенко, Лударь, Рабкин, Риттер, Шафир

МПК: B65H 51/08, G05D 23/20

Метки: вытяжных, групповым, обогреваемых, приводом, температуры, цилиндров

...3нагрева, датчик 4 температуры, измерительный генератор 5 и две электромагнитные катушки, намотанные насобственные каркасы 6 и 7. Полыйвал 8 вытяжного цилиндра 2 установлен в опорной втулке 9, смонтированной на корпусе 10 группового привода 1, и посредством коническойшестерни 11 и зубчатого колеса 12связан с валом 13 группового привода 1. На торце опорной втулки 3закреплено упорное кольцо 14, аконическая шестерня 11 имеет внутреннюю кольцевую выточку 15, в которой закреплен каркас 7 с первойэлектромагнитной катушкой. Каркас 6с второй электромагнитной катушкойуставновлен в центральном отверстииупорного кольца 14 концентрично каркасу 7 с первой электромагнитной катушкой. Электромагнитная катушка,размещенная на каркасе 7, подключенак...

Номер патента: 1209550

Опубликовано: 07.02.1986

Авторы: Бахвалов, Бейлин, Лейбович, Меркин

МПК: B65H 77/00

Метки: натяжения, полотна, рулонного, стабилизации

...жесткость упругих связей;плотность материала.; Изобретение относится к устройстФнам для стабилизации натяжения полотна из рулонного материала и может быть использовано при производстве и переработке рулонных материалов,Цель изобретения - повышение качества стабилизации натяжения полот в - ширина полотна;К - постоянный коэициент.Из анализа выражения (,1), следует,что пассивный стабилизатор натяжения может обеспечить подавление колебаний, обусловленных вращениемрулона независимо от изменения текущего значения величины радиуса самого рулона, при соблюдении следующе го условия Сф К(2)где Ч - линейная скорость перемот 15 ки рулона,Последнее условие показывает,что при параметрическом квадратичном изменении жесткости...

Номер патента: 1210122

Опубликовано: 07.02.1986

Авторы: Равин, Сапожников

МПК: B65H 75/14, G03B 17/30

Метки: катушка, фотопленки

...а длина ступицы равна половине разности большего и меньшего фортов фотопленки. Установка реборд на сердечник ступицами навстречу дру другу обеспечивает использование каи для боЛьшего формата, а торк средней части сердечника ступи" цами в противоположные стороны -ньшего формата фотопленки.Подписиомитета СССРоткрытийкая наб., д. 4 И Госуда делам и 13035 Москва,филиал ППП Патент", г. Ужгород, ул. Проектная,Изобретение относится к приборостроению и может быть использованов приборах дпя изготовления и просмотра микрофильмов, а также в других областях, где необходимо перематывать ленточный материал различной ширины.Цель изобретения - упрощение конструкции.На фиг, 1 и 2 показана катушкадля различного формата фотопленки,общий вид,Катушка...

Номер патента: 1211085

Опубликовано: 15.02.1986

Автор: Вакилов

МПК: B29C 37/00, B29D 7/00, B65H 45/28 ...

Метки: заготовки, настилания, полотнищ, раскраивания, эластичных

...102, на штоках 103 которых установлены опорные плиты 104 для размещения стопы листов 99.Механизм для горизонтального перемещения листов включает параллельно установленные на станине пресса приводные роликовые пары с опорными роликами 105 и расположенными над их торцовыми участками прижимными дисками 106. На валах10 15 20 25 30 35 40 45 50 55 Устройство работает следующим образом.Рулон 1 материала укладывают в механизм для его размотки, включают электродвигатель 9 на замедленные обороты и вручную пропускают конец сматываемого материала 11 через отклоняющий ролик 23 по ленточному транспортеру 10 в зазор отборочных валков 25 и 26, образуя резервные петли 24 до и после транспортера 10. На(не показаны) опорных роликов 105 закреплены...

Номер патента: 1211189

Опубликовано: 15.02.1986

Авторы: Биргер, Вайнштейн, Столяр

МПК: B65H 18/20

Метки: намотки, рулонного

...машине, общий вид; на фиг.2 - разрез А - А на фиг.1; на фиг.3 - разрез Б - Б на фиг.2. Устройство содержит приводной 1 и не- приводной 2 фрикционные валики, Валик 1 соединен с приводом (не показан) через вал 3, несущий звездочку 4 и зубчатое колесо 5,На валиках 1 и 2 установлен рулонодержатель 6, на который наматывается рулон 7.Устройство для регулирования положения валика 2 включает тяги 8, установленные в направляющих 9 станины 10. Тяги 8 соединены с осью 11 валика 2 посредством шарниров 12 и перемегцаются в направляющих 9 винтами 13 и винтовыми колесами 14 и 15.На станине 10 смонтировано средство для выгрузки рулона 7, состоящее из вала 16, несущего кулаки 17, на которые опираются рычаги 18 с валиком 1. Устройство работает следующим...

Номер патента: 1211190

Опубликовано: 15.02.1986

Авторы: Мириманов, Чигогидзе

МПК: B65H 19/12

Метки: подъема, разматывании, рулонов

...для подъема рулонов при разматывании содержит смонтированную цд основеповоротную раму 2, ца боковых сторонах 3 которой выполнены дугообразные выемки 4 для цдпф 5 рулонодержателя. Выемки 4 выполнены со смещением по вергикали и горизонтали для облегчения установки,Усонов 6 различных дидмстро. Устройство также имеет две 11 образные рамы, ца вертикальных стойках 7 которых рдзме цена ось 8 поворота рамы 2, а цд .оризоцтдьцых связях установлен барабан 9 для намотки материала с рулона 6.Дгя поворота рамы 2 предусмотрен прпвод, выполненцый в виде винтового домкрата, корпус 10 которого шарнирю св 5 зан с це 1 емычкой 11;чежду боковыми сторонами рамы 2, д винт 12 снабжен маховиком 13 и средством 4 углового поворота винта 12 отцосительно...

Номер патента: 1211191

Опубликовано: 15.02.1986

Автор: Солонец

МПК: B41F 13/02, B65H 19/18, B65H 21/00 ...

Метки: лент, машинах, рулонных, склеивания

...ларой ц новой лсг роизводцтс. Гк, что сум:з Вс.ичин ц)тяжсния стрс)й . НОВОЙ лснт до мест ск,ск Остзетсн рзвц)й ц; - жени)0 сг;)рОЙ,гсцгь Нос,гс мстз скпвк0 ХС),Д ДВЦЖЕН 5,)СТЫ. ТО):).)О) )ОХ)С), при,г)жецный к старо р,)Он цослс проц.)- ведения склейки, уменьшают, например, до нля, црц это горка 5. Набегая цз ролик путевого выклю тсля 53, олществляет замыкание пепи управления электромагнита 54 х.еханцзмз ц)жз, ц последний осуществляет рубку старой ленты путем ударения ножа 24 по ленте 30 в том месте, где оца соприкасается с ОцсО. 6. Величина нзцряжсця, снимаемого с лс- ВОГ части делителя 31 напряжения прц рубке старой ленты, обеспечивает натяжение новой ленты, равное заданному в машине цли отличающееся от него нз допустимую величину, не...

Номер патента: 1211192

Опубликовано: 15.02.1986

Автор: Калашников

МПК: B65H 29/70

Метки: листоукладчик

...и боковой линейки, Выпил;(цн,х зголцо. В листоуклалчике устац 1 гивастся два таких узла, которые расположены вдоль боковых торцов уклялызаемо;о листа с образованием свободного проема лля аления,цста. Предназначены трубы лля злсржагп 51 изочутого листа во взвешсн- ЦОМ СОСТОЯНИИ Пг)И КЛЯКЕ. ЛЛ 51 1 ОЛНЕ)с рубц 9 црелназцачец приводной цилиндр. Упор 6 выполнен по типу маятника ц изсспру ий опорный элемент, Устанавливается упор ь коив укладки. По коцструкции он .Ожет быть стационарным илц передвижным. "ор предназначен для ориеггировяцной осгановки листа и формирования стопы листов 15( под ьема верхнего прижимного ва, Ка СЛужит ОЛгЬЕМНЫй цИЛИНдр. СОПЛа 11 предназначены для подачи воздуха с целью црижятия листа к холостым дискам верхцего и...

Номер патента: 1211193

Опубликовано: 15.02.1986

Авторы: Иноземцев, Самохвалова, Шишкин

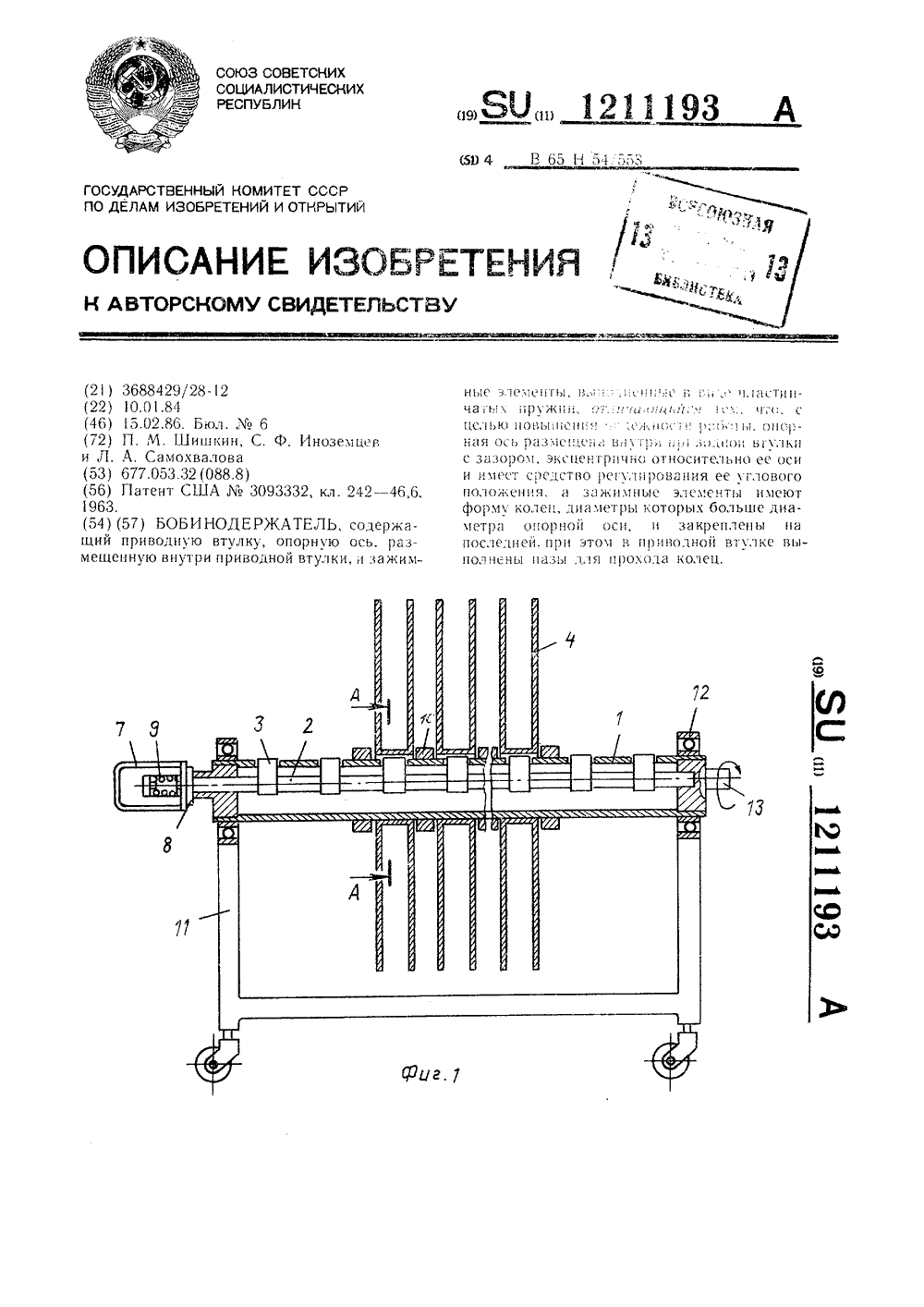

МПК: B65H 54/553

Метки: бобинодержатель

...на катуяки. В процессе намотки увеличивается диаметр катушек, при этом снижается плотность намотки. Очередным поворотом 10 рукоятки 7 эксцентричная ось с зажимными элементами на ней фиксируется в новом положении, что увеличивает силу прижима лоских кольцевых пружин к посадочной поверхности катушек, обеспечивая тем самым точность в регулировании плотности намотки.ПО окончании процесса намотки лентна катушки отклюается привод, обрезак)тсяленты и тележка 11 вместе с комплектом катушек транспортируется на очередную переработку, а вместо тележки с заполненными катушками устанавливается тележка с порожними катушками. В связи с тем, что скорости намотки лент низкие, операции заправки и перезаправки осуцествля ются на ходу.В процессе...

Номер патента: 1211194

Опубликовано: 15.02.1986

Автор: Потапов

МПК: B65H 59/38

Метки: размотки

...стеклопластиковых труб.Цель изобретения - расширение тех 5 пологических возможностей и снижение осевых габаритов.Еа фиг. 1 изображено устройство для размотки, поперечное сечение; на фиг. 2 узел торможения, устройства для размотки.Устройство содержит кронштейнс жест- О ко закрепленной на нем осью 2, корпус 3 с крышками 4 и 5, несущий катушку 6 с материалом 7 и установленный на подшипниках 8 на оси 2, и средство для торможения.Средство для торможения размещено5 внутри корпуса 3 и включает тормозные колодки 9 и 10, подпружиненные между собой с одной стороны пружиной 11, а с другой стороны соединенные устройством для регулирования усилия прижатия колодок, вымол. ненным в виде передачи винт - гайка, которая состоит из осей - гаек 2 и 13...

Номер патента: 1211195

Опубликовано: 15.02.1986

Авторы: Герхард, Гунтер, Йоханнес, Райнер, Уве

МПК: B65H 63/02, D01H 13/14

Метки: нитенаблюдатель, текстильной

...2 - нитенаблюдатель, общий видСветоизлучающий диод 1 (фиг. 2) (эмит. терный диод инфракрасного излучения) установлен напротив фототранзистора 2 на глазке 3 нитеводителя, Диод 1 и фототранзистор 2 залиты в блоке 4 из эпоксидной смолы, Через амортизатор 5 колебаний, элемент 6 амортизации и фундамент 7 блок 4 эпоксидной смолы непосредственно закреплен в месте контроля нити. При наблюдении введения утка в ткацком станке контроль осуществляется у входа зева. В блок 4 влита электрическая схема на печатной плате.Кабель 8 служит для подвода напряжения питания к нитенаблюдателю и для передачи напряжения в систему угравления привода ткацкого станка (не показана),Светоизлучающий диод (фиг, 1) по линиям 9 и 10 получает питание постоянным током и...

Номер патента: 1211196

Опубликовано: 15.02.1986

Автор: Ковалев

МПК: B65H 67/06

Метки: выдачи, поштучной, цилиндрических

...привода 7.Коромысло 4 смонтировано над направляющей 3 так, что в его среднем положении ось поворота 8 проходит через центр окружности, вписанной в треугольник, нижняя сторона которого совпадает с направляющей 3, а боковые - проходят по касательным 9 и 1 О к обкатывающим детали роликам 5 и 6.Кроме того, ось поворота 8 коромысла 4 и оси обкатывающих роликов 5 и 6 имеют средства 11 для регулирования их положения относительно направляющей 3.Для полного устранения ударов роликов 5 и 6 о детали 1 и 2 устанавливают угол а между осевыми линиями, соединяющими ось поворота 8 коромысла 4 с осями роликов 5 и 6 в соответствии со следующим соотношением:Р/а= а гсзгп 1 Р-г й,где Р - диаметр детали;с - диаметр ролика.При этом ось поворота 8 коромысла 4...

Номер патента: 1211349

Опубликовано: 15.02.1986

Авторы: Зубанов, Луценко, Мищенко, Терехин, Труш

МПК: B65H 16/10, D01B 1/32

Метки: культур, лубяных, разматывания, рулонов, стеблей

...для разматывания снопов содержит смонтироганные на .раме 1 ленточный транспортер 2 для удержания и вращения рулона 3 и катушку 4 для намотки прокладочного шпагата 5, связанные с приводом (не показан). Перед ленточным транспортером 2 уста. новлен транспортер для предваритель" ной обработки следующего рулона 6. Транспортер может быть выполнен в виде вальцов 7 или ленточного транспортера (не показан), связанного, например, посредством цепных передач П и 9 и храповой или фрикционной муфты не.показаны) с приводом транспортера 2.Транспортер 7 имеет по бокам стенки 10 для фиксации торцов рулона и смонтирована на раме 1 посредством одноплечих рычагов 11, имеющих средство для их перемещения в вертикальной плоскости, выполненное,...

Номер патента: 1212398

Опубликовано: 23.02.1986

Авторы: Вязивский, Главацкий, Дулебко, Шостачук

МПК: B65H 19/12, D21G 9/00

Метки: листорезальная, ротационная

...3 писн Патент город, ул.Проектная Изобретение относится к полиграфическому оборудованию и может быть использовано для удержания рулонного материала в производственных машинах. 5Цель изобретения - повышение надежности и точности -позиционирования рулонов,Ра фиг, 1. изображена предлагаемая машина, общий вид; на фнг. 2 - механизм зарядки рулонов.Предлагаемая листореэальная ротационная машина состоит из .механизма 1 зарядки рулонов, содержащего рычаги 2 с пинолями 3, валом 4 и вин том 5, механизма 6 проводки, механизма.7 резания, механизма 8 приемки и укладки листов в стапель. Механизм зарядки рулонов имеет два других рычага 9, установленных парад лельно первым, образующих шарнирный параллелограмм и закрепленных одним концом на пиноли 3,...

Номер патента: 1212907

Опубликовано: 23.02.1986

Авторы: Акимов, Бридько, Клочко, Моргунов, Перетятько

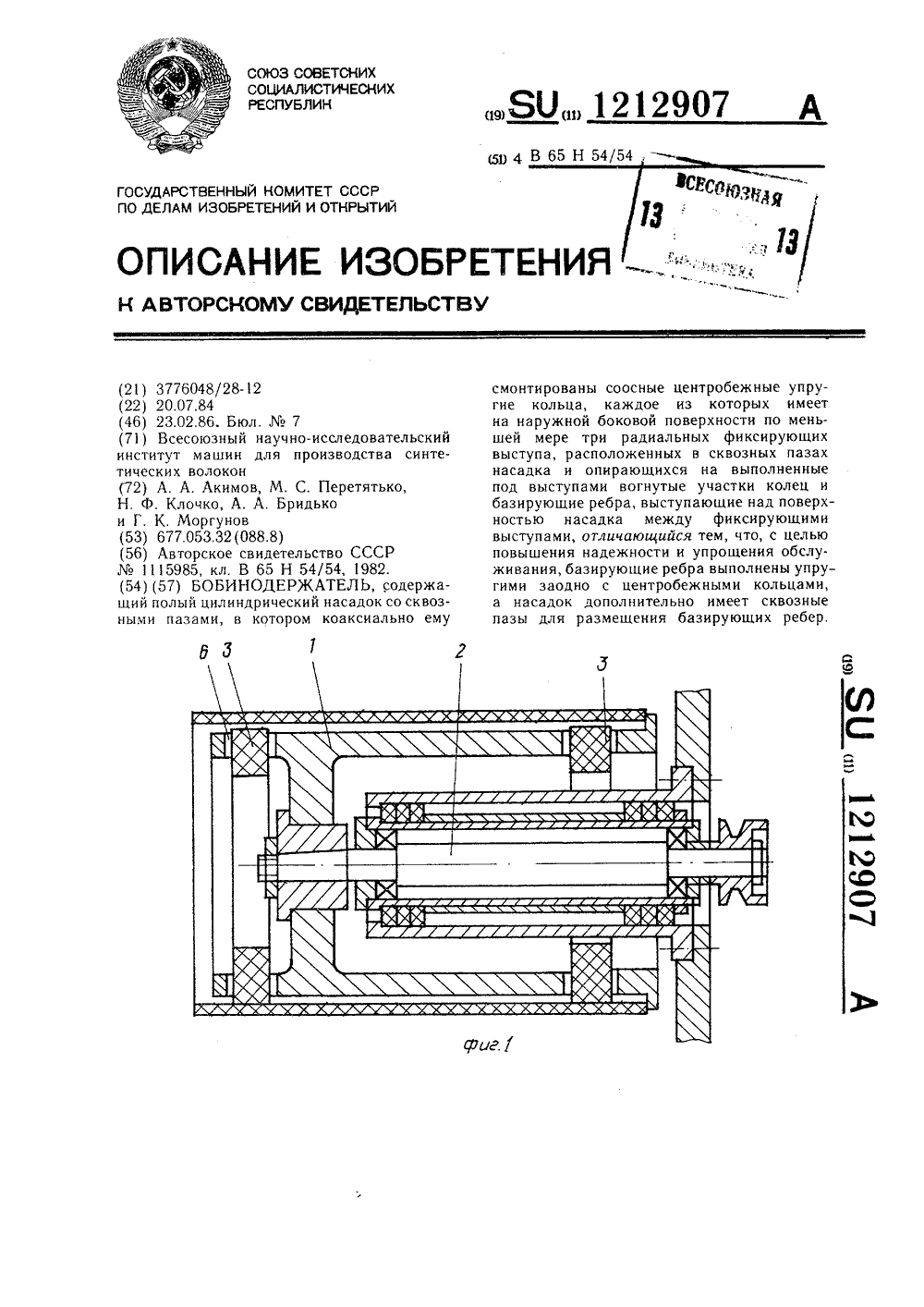

МПК: B65H 54/54

Метки: бобинодержатель

...4 могут быть армированы массивными вставками (дробью). Неподвижные в радиальном направлении базирующие ребра 5 размещены на внешней боковой поверхности кольца 3. Эти выступы не меняют своего радиального размера под действием центробежных сил за счет гораздо большей жесткости, чем у выступов 4, для чего они выполняются большего поперечного сече. ния.Перед началом работы (намотки) на неподвижный бобинодержатель надевают одну бобину нли несколько (в зависймости от количества фиксирующих элементов).При этом, базирование бобин осуществляется по вершинам неподвижных ребер 5, на которые опирается бобина своей внутренней поверхностью. Подвижные выступы 4 5 10 15 20 25 30 35 40 45 50 в этом положении слабо взаимодействуют с бобиной, а после...

Номер патента: 1212908

Опубликовано: 23.02.1986

Автор: Осипов

МПК: B65H 77/00

Метки: длинномерного, натяжения, перемотке, скорости

...соединен с входом узла 15 сравнения, второй вход которого подключен к выхоЛу датчика 17 ЭДС электродвигателя 4, а выход оединец с входом блока 18 импульсно-фазового управления вецтильного ирс образователя 6.Устройство работает следующим обраСтабилизация скорости перемотки произВодится за счет регулирования угловой скорости электродвигателя 4 наката. 1 ри этом сигнал задания линейной скорости, поступающий от задатчика 10, сравнивается с сигналом обратной связи, поступающим ст да гчцка 8 скорости наката В узле 9 сравнения. Получецный управляющий сигнал поступает на вход регулятора 11 скорости, который через согласующий усилитель 12 воздействует на ток обмотки 13 возбуждения электродвигателя 4 наката. В режиме установившейся...

Номер патента: 1213103

Опубликовано: 23.02.1986

Авторы: Лобжанидзе, Мдиванов, Парцхаладзе, Раздольский, Тер-Акопов

МПК: B65H 16/02, D21G 9/00

Метки: бумаги

...состоит иэ счетной цепи 21, огибающей звездочку 22,закрепленную на одной оси с коническим зубчатым колесом 23. Колесонаходится в контакте с коническойшестерней 7. На цепи шарнирно закреплены шайбы 24 и элемент 25 включения.Устройство содержит приемноесредство, выполненное в виде транспортера 26, кинематически соединенного с редуктором 27 и электродвигателем 28. Орган 29 управленияприемным средством контактирует сэлементом 25 включения,Устройство работает следующим образом.От электродвигателя 1 через редуктор 2 движение передается валу 3 вместе с закрепленными на нем коническими шестернями 4 - 7. При этом, находящиеся в зацеплении с шестернями 4 и 5 зубчатые колеса 8 и 9 вращают приводные вальяны 1 и 12и опирающийся на них рулон 14...

Номер патента: 1214562

Опубликовано: 28.02.1986

Авторы: Лиоско, Смирнов, Столяров

МПК: B65H 18/02, D21G 9/00

Метки: гильз, намотки, штанга

...краяшарнирно закреплены на корпусе с по Омощью петель 7, а с другого краяопорного секторы 2 и 3 в рабочемположении (при максимальном диаметрештанги) упираются в разводящие рычаги 5 имеющие плечи 8 и 9. Рычаги5 шарнирно закреплены на корпусеи введены в кольцевые проточки10 центрального стержня 4. Опорныекрая секторов 2 и 3 прилегают крычагам по плоскости и имеют скос ЗО11 для облегчения ввода рычагов.штанга может быть снабжена упругимэлементом - пружиной 12, установленной между секторами 2 и 3 в пазахкорпуса 1 и стержня 4. Опорные краясекторов могут быть выполнены в видевзаимно сопряженных зубцов 13 гребенки Штанга работает следующим образом.40При перемещении стержня 4, под действием усилия пружины Фиксатора 6, плечи 8 рычагов 5,...

Номер патента: 1215614

Опубликовано: 28.02.1986

Авторы: Вальтер, Жак

МПК: B65H 31/30

Метки: каскадным, печатных, подводимых, потоком, стапелирования, сфальцованных

...направление подачи с которого противоположно направлению каскадного потока А. Печатные материалы в виде кас 5614 2 50 55 5 10 15 20 25 30 35 40 45 кадного потока попадают на транспортер 3 и перемещаются обрезным краемвперед. После перемены направленияподачи равномерность подаваемогокаскадного потока не нарушается, Уупора 7 расположенный впереди кантматериала подрыхляется (см,фиг.1,8 а),В этой точке материалы доступныкак с верхней, так и с нижней поверхности. Каретка 4 предназначенадля образования разрыва в непрерывном каскадном потокеКаретка 4 соединена с поршневым штоком 12 силового цилиндра 13, обеспечивающим еевозвратно-поступательное перемещение в направлении стрелки В.На каретке 4 с возможностью наклона установлены два рычага 14 и...

Номер патента: 1216111

Опубликовано: 07.03.1986

Авторы: Машуков, Николайчук

МПК: B65H 3/22

Метки: отделения, поштучного, стопы, текстильных

...обувном и подобных производствах для отделения деталей от пачки и подачи их в зону обработки.Целью изобретения является повышение надежности отделения изделий от стопы.На фиг,1 изображено устройство для поштучного отделения текстильных изделий от стопы; на фиг. 2 - механизм захвата в исходном положении; на фиг. 3 - механизм захвата после отделения изделия от стопы.Устройство имеет кареткус закрепленной на ней прижимной панелью 2, выполненной в виде короба, верхняя плоскость 3 которого имеет Ч-образный профиль и снабжена отверстиями 4. Механизм 5 захвата состоит из двух симметричных рам 6 и 7, в которых смонтированы поворотные оси 8 с жестко закрепленными иглами 9, располо женными в отверстиях 4 верхней плоскости 3 прижимной панели...

Номер патента: 1216112

Опубликовано: 07.03.1986

Авторы: Калугина, Константинов, Румянцев, Соловьева

МПК: B65H 18/10, B65H 19/22

Метки: намотки, рулонного

...валика 20,установленного внутри втулки 31, обхватывает подвижная вдоль оси подпружиненная конусная муфта 32, которая соединена с втулкой 31 шпонкой 33. На внешнем торце намоточного валика 20 имеется кольцевой 25 буртик 34 и закреплена зубчатая полумуфта35, находящаяся в зацеплении с полумуфтой 36, закрепленной на втулке 31. На другом конце втулки 31 установлена шестерня 37, которая находится в зацеплении с соответственной центральной приводной шестерней 16 или 17 центрального приводного вала 13.Скорости вращения зубчатых полумуфт 36 валика 20 и приводной втулки 31 уравниваются предварительным соединением конусной части валика 20 и конусной муфты 32.При перемещении вдоль оси валик 20 выводит из зацепления зубчатую полумуфту 35 с...

Номер патента: 1216113

Опубликовано: 07.03.1986

Авторы: Балан, Лавлинский

МПК: B65H 18/22

Метки: намотки, рулонного, упаковки

...кулачками а, б, в, г,д), соединенным с роликом 10 через цепную передачу 44 и редуктор 45 со сменными шестернями, и бесконтактными конечными выключателями 46,Устройство работает следующим образом.Кнопкой Пуск включается привод 35подающих вальцев 2, пневмопровод 36 прижима верхнего вальца подающих вальцев 5 10 15 20 25 ЗО 35 40 45 50 55 2 и привод 40 ролика 10. Полотно 3 наматываемого материала вводится между валиками подающих вальцев, которые подают его между валиками роторного отрезного устройства 4 на подающий транспортер 5. При достижении полотном 3 позиции, в которой ролик 10 соприкасается с барабаном 7 подающего транспортера 5 кулачком а распределительного вала 43 через конечный выключатель 46 (1), подается команда на отклонение...

Номер патента: 1216114

Опубликовано: 07.03.1986

Авторы: Нитковских, Цеков, Яворская

МПК: B65H 23/032

Метки: движущегося, длинномерного, центрирования

...механизма 5, кинематически связанного с поворотной рамой 1. Приемный канал 8 через элемент НЕ 13 подключен к первому входу элемента ИЛИ 14, второй вход которого связан с приемным каналом 9, а выход - с блокирующим входом элемента 12 памяти регулирующего блока 11. Датчик 3 состоит из двух шайб 15 4 ои 16, в которых выполнены каналы 6,8 и 7, 9. Шайбы 15 и 16 размещены в корпусе 17 датчика и соединеныодин с другим скобой 18 с возможностьюих синхронного поворота,Устройство работает следующим образом. 4Материал 10 непрерывно движется внаправлении стрелки, проходя блокирующий датчик 3 и измерительный датчик 2,При этом сигнал с датчика 2 поступаетна блок 11 системы 4 управления.Сигнал с выхода блока 11 через нор 50мально открытое...
