B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.

Номер патента: 663652

Опубликовано: 25.05.1979

Автор: Захаров

МПК: B65H 27/00

Метки: движущегося, ленточного, направляющий, ролик

....на валподшипники 2, и одетые на подшипники кольца 3. Между подшипниками установлены шайбы 4, чтобы подвижные кольцаподшипников не контактировали. Подшипники удерживаются на валу стопорнойшайбой 5При прохождении материала через ролик на нем не возникают напряжения,. так как они гасятся сдвигом колец ролика относительно друг друга,При прохождении материала по ролиВ ку внутренняя и наружная поверхностьматериала имеют неодинаковую линейную скорость, вследствие разного удаления их от оси вращения, При разных топщинахматериала разную скорость имеюти точки одной и той же огибающей поверхности вследствие того, что происходитупругая деформация материала и наружные слои растягиваются, а внутренние20сжимаются., на некоторую величину, зависящую от...

Номер патента: 663653

Опубликовано: 25.05.1979

Автор: Архипов

МПК: B65H 54/00

Метки: воды, движении, машинам, подачи, поливным

...последовательно гибкий трубопро 50вод 1 с водовыпусками 2, К одному концу гибкого трубопровода крепится отрезок каната 17 с якорем 18. Полив поляс пропашной культурой производится, например справа налево. Тогда на правойФ55стороне поля раскладывается гибкий трубопровод, .один-конец которого соединяется с передвижной насосной станцией 16,а другой конец соединяется со свободным концом гибкого трубопровода, намотанного на блоки.Канат 17 жестко фиксируется к раме машины. Подается вода от передвижной насосной станции 16 и создается давление в гибком трубопроводе 1. Трактор сообщает задний ход, при этом гибкий трубопровод начнет нвтягива 7 ься на участке от машины до передвижной насосной станции, тогда за счет полученного усилия блоки 5...

Номер патента: 664553

Опубликовано: 25.05.1979

Авторы: Вальтер, Райнхард, Эгон

МПК: B65H 31/00

Метки: печатного

...точке69 соединен шарнирно со свободным концомоткидного рычага 70, который, в свою очередь,может поворачиваться вокруг поворотной цапфы 71, расположенной между нижними конца.36ми кронштейна под подшипниками 60, 61,На свободном конце 70 расположен поворот.ный ролик 72, который взаимодействует с ку.лачком 73, Кулачок 73 прикреплен к боковой3поверхности 50 валка 51 в зоне мертвой точкинаправляющей 47,Натяжная пружина 67 обеспечивает прижатиеролика 72 к валку 51 и кулачок 73 поднимаетролик 72, преодолевая усилие пружины, что вы.зывает поворот вала 62 против часовой стрелки(см. фиг. 4),Конец поворотного вала 62 входит внутрьсредства для блокирования 74 приспособлениядля захвата печатного матер,ала, и там неподИвижно закреплен на коаксиальном...

Номер патента: 664898

Опубликовано: 30.05.1979

Авторы: Коробка, Матюшев, Плуток

МПК: B65H 54/28

Метки: механизм, нити, раскладки

...тем,что средство переброса нити выполнено 35в виде двух прутков, каждый из кото" рых закреплен на оси и изогнут по .винтовой линии, половина шага кото-рой соответствует длине раскладки, " при этом оси с прутками установлена 40вдоль осей нитеводителей с возможностью синхронного вращения от привода, а диаметр винтовой поверхностикаждого прутка превышает диаметр несущей его оси. 45Существо изобретения иллюстрируется чертежами:На фиг.1 изображен общий вид механизма раскладки нити; на фиг. 2 - вид механизма сбоку; на фиг, 3 - сечениепо линии А-А на фиг. 1.Механизм раскладки нити содержитдва нитеводителя,выполненных в видевинтовых барабанчиков 1и (2) иустановленных параллельно один другому с зазором, в котором размещается нить.Барабанчики...

Номер патента: 664899

Опубликовано: 30.05.1979

Авторы: Минеев, Панжинский

МПК: B65H 54/28

Метки: катушку, нитевидного, преимущественно, проволоки, рядовой, укладки

...и направляющий ролики 2 и 11 на катушку 4 и закрепляет ся на ней. Направляющий ролик 11 устанавливается на краю оси 8, после чего включают привод 3 катушки 4, и направляющий ролик 11 под действием закрепленного конца нитевидного материала переме щается по оси 8 от щеки катушки 4, Закрепленный конец нитевидного материала 12 на щеке катушки 4 обеспечивает укладку первого витка по щеке катушки 4, которая для первого витка является направляющей. Для следующего витка направляющим является предыдущий виток. Действие противоположных осевых сил обеспечивает плотную укладку каждого ряда и исключает перехлестывание. Таким образом, укладываемый материал стремится заполнить 10 всю поверхность цилиндра катушки без ручьев.Так как направляющий ролик...

Номер патента: 666128

Опубликовано: 05.06.1979

Авторы: Киселев, Медведев, Фоничкин

МПК: B65H 23/08

Метки: ленты, протяжки

...15 и 16 с выступами. 6 цилиндрами контактируют токопроводяшиещетки 17 и 18. Выступы колец могутконтактировать либо с неподвижнымиконтактами 19 и 20, либо с контактами 21 и 22. Угловое расстояние межпудвумя парами контактов может бьгть регулируемым. Контакты 20 и 21 соединены с одним полюсом управляющегодвигателя (сервопривопа) 23 (управляетпередаточным числом вариачора), а контакты 19 и 22 - с другим его полюсом.Устройство работает следуошим обра ОЗлектродвигатель 8 через Вариатор 7приводит во вращение приемную бобину,на которую наматывается лента. Ленча,охватывая ролик 4, приводит во врашение первый вход дифференциала, а элек-.тродвигатель 11 (задатчик экорсс:.-и :е;.ты) - второй вход дифференциала. ЕслидЕйСтВИтЕЛЬНая СКОрОСтЬ ЛЕН;ь:...

Номер патента: 666129

Опубликовано: 05.06.1979

Авторы: Жеребчевский, Освятинский, Ратнер

МПК: B65H 81/06

Метки: ленточного, намотки

...что недопустимо поским требованиям на рулонныйд.ью изобретения является упрошеструкции устройства.достигается тем, что в предпаустройстве дт я намотки пенточного материапа опорная часть шпупивыполнена в виде полого цилиндра, априспособление дпя стапкивания рулонасо шпупи состоит из расположенного вцилиндре поршня со штоком, на Ъ свободном конце которого укреплен диск.На чертеже схематично изображеноустройство дпя наматывания ленточногоматеронапа, разрез,Устройство т содержит шпупю 1,опорная часть которой выпопнена в виде полого цилиндра 2, и приспособлениедпя сталкивания рулона 3 со шпупи, состояшее из расположенного в цилиндре 2поршня 4 со штоком 5, при етом насвободном конце последнего укреплендиск 6.Устройство работает спедуюшим...

Номер патента: 667475

Опубликовано: 15.06.1979

Автор: Храмцов

МПК: B65H 45/28

Метки: настилания, полотен, раскройный, стол, ткани

...ползунах 34 с помощью кронштейнов установлены жестко электромагниты 64 и шарнирно-подпружиненные рычаги 65 со стержнем 66, Кронштейны.54 и 55 имеют П-образнуюформу с тем, чтобы были обеспеченыповорот этих кронштейнов на 180 иопускание стержня 66 на уголок 52.Кроме того, на полэунах 34 посредством кронштейнов шарнирно установлены рычаги 67 и 68.Каретка 69 отрезного механизмаперемещается на роликах 70 и 71 понаправляющей 72, котоРая посредствомкронштейнов закреплена на ползунах34. На каретке 69 установлен электродвигатель 73 со шкивом 74, от которого через шкив 75 получает врацение шестерня 76, связанная с рейкой77, закрепленной на направляющей 72.От шкива 74 через шкив 78 вращениеполучает нож 79. На направляюцей 72посредством...

Номер патента: 667476

Опубликовано: 15.06.1979

Автор: Шамшуров

МПК: B65H 54/56

Метки: мотка, намотки, нити

...является упрОвыпускному ваму 7 прядильно-крутильщеиие конструкции устройства -:ной машиныс помощью пружины 8. РыЦель достигается тем, что в прец О чаг б шарнирцо соединен с рычагами лагаемом устройстве натяжной барабан 9 и 10, на котором смонтирован наустановлен на станине посредством .- .тяжной барабан 3 с осью 5. рычага, а приводной барабан связанс рычагом натяжного барабана поСред- Шарнирное соединение р ством двух шарнирноустановлейных: . рычагом 10 находи с рычагов, один из которых подпружинен.: удалении от шарнирного сорычага 10 с"станиной 1.на фиг. 1 изображено устройство,шарнирное соединение Рычаг вние ычагов 9 общий вид; На фиг. 2 - то же, вид : и 10 может быть совМещено с шарнир- сбоку ., ЗО ным соединением 10-11,Фиг....

Номер патента: 668587

Опубликовано: 15.06.1979

Автор: Курт

МПК: B65H 51/22

Метки: нитеподающее, текстильной

...натяжением. Радиально установлен ный к барабану неподвижный нитенаправитель в виде ушка 10 обеспечивает тангенциальцыы отвод с вращающегося барабана 3 благодаря чему барабан всегда подает столько нити, сколько он одновременно вновь наматывает для пополнения промежуточного резерва (режим постоянной подачи нити). Рабочее натяжение нити оттягивает кольцо 12 навстречу силе пружины в положение сбоку барабана и почти на высоте отводной кромки, так что она обеспечивает тангенциальный отвод нити. Дальнейшее движение кольца 12 вверх даже при повышенном натяжении нити устраняется на корпусе упором6, ограничивающим отклоняющее движение первого плеча 13 а рычаа 13.При снижении натяжения нити между текстильной машиной и неподвижным ушком 13 за...

Номер патента: 668862

Опубликовано: 25.06.1979

Авторы: Баронов, Гончаренко, Грушин, Коваль, Микушев, Овдак, Романов, Румянцев, Савинов, Стрельцес, Фридман, Харьков

МПК: B65H 55/04

Метки: веретенами, карасными, крутильной, паковка, питающая, рогульчатыми

...нитей, повышение шума и ускоренный износ рогулек, Указанные недостатки привели к необходимости уменьшения размаха ветвей рогульки и, следовательно, к уменьшению668862 Формула изобретения ЦНИИПИ Заказ 3575/13 Тираж 957 Подписное филиал ППП "Патент", г. Ужго, ул. Проектная,4 диаметра паковки, т. е., к неполному использованию полезного объема паковки.Целью изобретения является снижение натяжения нити при ее сматывании с паковки и кручении и увеличение. объема паковки.Это достигается тем, что касательная к образующей тела вращения паковки наклонена к оси ее на длине, превышающей четверть высоты паковки, и под углом 3-10На чертеже изображена паковка, разреэ, Питающая паковка 1 имеет форму тела вращения, касательная к образующей 2...

Номер патента: 670209

Опубликовано: 25.06.1979

Авторы: Вольфганг, Нилс

МПК: B65H 19/22

Метки: ватной, намотки, нитью, полосы, рулон

...гцель 3.Оправка 1 выполнена полой и связанас отсасывающей пневмосистемой 8.Оправка установлена в подшипникахскольжения 9 и 10 корпуса 11. Задний конец оправки 1 входит в трубчатую насадку 12 корпуса 11, к которому подсоединен всасывающий трубопровод 13.На оправке 1 установлена ведущая шестерня 14, которая входит в зацепление с зуб- О чатым колесом 15.Зубчатое колесо 15 расположено на валу16 шагового привода 17, приводной вал 18 которого снаружи корпуса 11 несет клиновидный ременной шкив 19, который посредством клиновидного ремня 20 соединен с клиновидным ременным шкивом 21, закрепленным на валу приводного двигателя 22. С приводным валом 18 жес кулачок 23, в криволинейный рого подвижно входит ролик 2 рычага 26, который поворачивоси...

Номер патента: 670516

Опубликовано: 30.06.1979

Авторы: Маслов, Цауне

МПК: B65H 3/24

Метки: заготовок, листовых, отделения, стопы

...ползуна 3 в начальный моменг.Всличпна возвышения отсекателя 7 над основанием 1 устанавливается с помощью регулпрозочного упора 1 О заведомо большей, чем толщина одной заготовки,По мере возрастания усилия привода 12, преодолевающего силы трения, ползун 3670516 Ф о р му л а и з о б р е те н и я я 7 сове,ставитель Л. Смоляков Техред Н. Строган Корректор И. Симкин Редактор Г. Трусова аказ 453/836 Изд.374 Тираж 968 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Б, Раушская наб, д. 4/5и. Харьк. фил, пред. сПатент начинает двигаться и совершает возврагно-поступательное движение.При встрече отсекателя 7 с краем нижней заготовки, последняя сначала упирается в ролик 9, потом катится по нему 5 вверх, тем...

Номер патента: 670517

Опубликовано: 30.06.1979

Авторы: Меринова, Шишкин

МПК: B65H 3/24

Метки: листовых, подачи

...ролик установред толкателем, а конечннад кареткой.На фиг. 1,изустройство в исфиг. 2 - разрез Аузел следящего роройство в моментлиста,На столположении,Каретка 4 озаднее полопунктиром).ходное полоние вверх доста штабелядальнейшемдвижение чекаретке, в рнает повоплоскости вверхние катщих, а корпнечный выкл телем 5 и приемного средер, роликового конвейера). меет два нижних катка 7.направляющих 3, и два установленных на верхравляющих. В передней чаред толкателем б устаноцстью вертикального перемеующей фиксацией следя. ад кареткой установлен коатель 10, закрепленный ца ляющих 3,аботает следующим обрапривод подъема, .стола и одновремено включает привод передвижения каретки. При движении каретки вперед толкатель 5, поддерживаемый упором 11,...

Номер патента: 670518

Опубликовано: 30.06.1979

Авторы: Клочков, Новиков

МПК: B65H 29/24

Метки: листораскладочное

...муфты 33 движения кареткивверх, микропереключателя 34 нулевого по. ложения и микропереключателей 35 лотков, лампы 36 рабочего состояния, контгктного приспособления 37, пульта 38 управления.Привод ленточного конвейера 1 и транспортирующей каретки 2 осуществляется известными средствами, например от индивидуального электродвигателя, и в данном случае не рассматривается.Работает устройство следующим образом.Транспортирующая каретка 2 ленточного конвейера 1, передвигаясь снизу вверх, раскладывает по одному сфальцоваииому листу 3 бумаги в каждый лоток 4. Ввод листа 3 в лоток 4 происходит в свободное пространство, когда прижимная планка 5 находится в нижнем положении (прижимает стопу), а планка 6 - в верхнем положении. Лист 3 при своем движении...

Номер патента: 670519

Опубликовано: 30.06.1979

Авторы: Микушев, Регельман, Чистяков

МПК: B65H 54/30

Метки: наматывании, нити, паковку, раскладки

...фиг. 2 - нитеводи.тель, на фиг. 3 - схема наматывания нити на паковку.Устройсгво содержит приводной барабанчик 1 с замкнутым винтовым пазом, в котоЗ 0 ром размещен с возможностью поворотавокруг оси 2 поводок 3 нитеводителя. К поводку 3 прикреплена ползушка 4, установленная вдоль направления его перемещения в направляющих 5, расположенных параллельно оси барабанчика 1. Нитеводитель 5 имеет нитепроводник, выполненный в виде пластины 6 с отверстием 7, закрепленной на ползушке перпендикулярно оси 2 поворота поводка 3. Ось 2 поворота поводка и ось 8 отверстия 7 пластины расположены в па раллельных плоскостях.Ползушка 4 может быть выполнена в виде ромба, тупой угол которого, равный 180 - 2 р ф - угол подъема витков паза барабанчика), сопряжен...

Номер патента: 672121

Опубликовано: 05.07.1979

Автор: Бондаренко

МПК: B65H 3/16

Метки: листов, стопу, транспортирования, укладки, ферромагнитных

...2 Вмежду рядами, причем ствторы в каждомряду смещены один относительно другого так, что начало одного статора совла патми н тюхинчюэонйн б-блиоте.;а МБА.Ужгород, ул, Проект 1 лпя,нитным листом 4, создаег усилие перемещающее лист с необходимой скоростью,В зоне укладки и стопы 5 статоры 2 обесточиваются, и ферромагнитные листы 4 падают, Йля уменьшения скорости перемещения ферромагнитных листов 4 в зоне укладки в стопы 5 и точной укладки листов можно определенную группу плоских статоров 2 переключить на обратное движение бегущего магнитного поля, Бклю чение и отключение плоских статоров можно осуществлять с помощью тиристоров. Чтобы листоукладчик можно было использовать при любой ширине листа пля 1исключения зависания краев и...

Номер патента: 672124

Опубликовано: 05.07.1979

Авторы: Епишин, Котовщиков, Кузин, Муратов, Таминкин, Хрычев

МПК: B65H 19/10

Метки: ленточного, намотки, полосы, продольной, резки

...1, синхронный привод 2, ойоры для бобин 3, наматываемые оправки 4, направляющие ролики 5 и пакет. режущих элементов 6,состоящий из рамки 7 и натянутых полос8 фольги (ножей). Зажимной захват 9 конца материала установлен зв пакетом режущих элементов 6 с возможностью перемещения по направлению движения материала и имеет прорези 10.Захват 9 зажимает край разрезаемойленты 11, Оправки 4 фиксируются на осях12 прижимами 13 и маховиками 14, Осиопор для бобин 3, оправок 4 инаправляющих роликов 5 расположены в параллельных плоскостях.Устройство работает следующим образом.Бобина й 11и крепится Лен3пакету режущих элементов 6 и при полощи зажимного захвата 9 предварительно разрезается на полосы, которые в шахматном порядке заправляются в оправки 4,...

Номер патента: 672125

Опубликовано: 05.07.1979

Автор: Еремичев

МПК: B65H 23/14

Метки: движущегося, натяжения

...материала, например органического стекла. На оси 2 барабана растЕ положен Г-.образный рычаг 5, несуший наконце направляющий ролик 6,Устройство имеет средство поворотабарабана и рычага 5, включающее блокповорота 7 с рукояткой 8,15 рганического стекла 4 и пласта 3 на поверхностй лены винтами из этого что и планки, и обработаосновной поверхностью672125 957 Подписи о аказ 3817/2 Филиал ППП "Патент, г. Ужгороде ул. Проектна 3фторопластовая планкарасположеннаяв начале входа ленты на поверхность барабана, обладает свойством несмачиваемости и обеспечивает возможность прохождения бумаги с минимальным коэффициентом трения. Далее бумажная лентапопадает на планку из органического стек- .ла 4,Силы молекулярного сцепления смоченной планки из...

Номер патента: 672126

Опубликовано: 05.07.1979

Автор: Хапров

МПК: B65H 54/38

Метки: нитераскладчик

...расположен палец ннтеводнтеля Щ ,Однако в таком нитераскладчике наковке образуется жгут, что ухудшает. еекачество.1 ель изобретения - устранение жгутообразования,Поставленная цель достигаетсячто винтовая канавка барабанчиканаправлений выполнена с различныНа фиг. 1 изображен нна фиг. 2 - развертка ви бчика. тирован на направляющей 6, установленной параллельно оси барабанчика. Палец 7 нитеводителя расположен в канавке 4 барабанчика. Шаг Ф винтовой канавки барабанчика одного направления отличае ся от шага Еа винтовой канавки другого направления,Нитераскладчик работает следующим образом,При вращении винтового барабанчиканитеводитель Через палец совершает возвратно-поступательное перемещение вдолнаправляюшей и производит раскладку нити...

Номер патента: 672127

Опубликовано: 05.07.1979

Авторы: Косенко, Марголин-Каганский

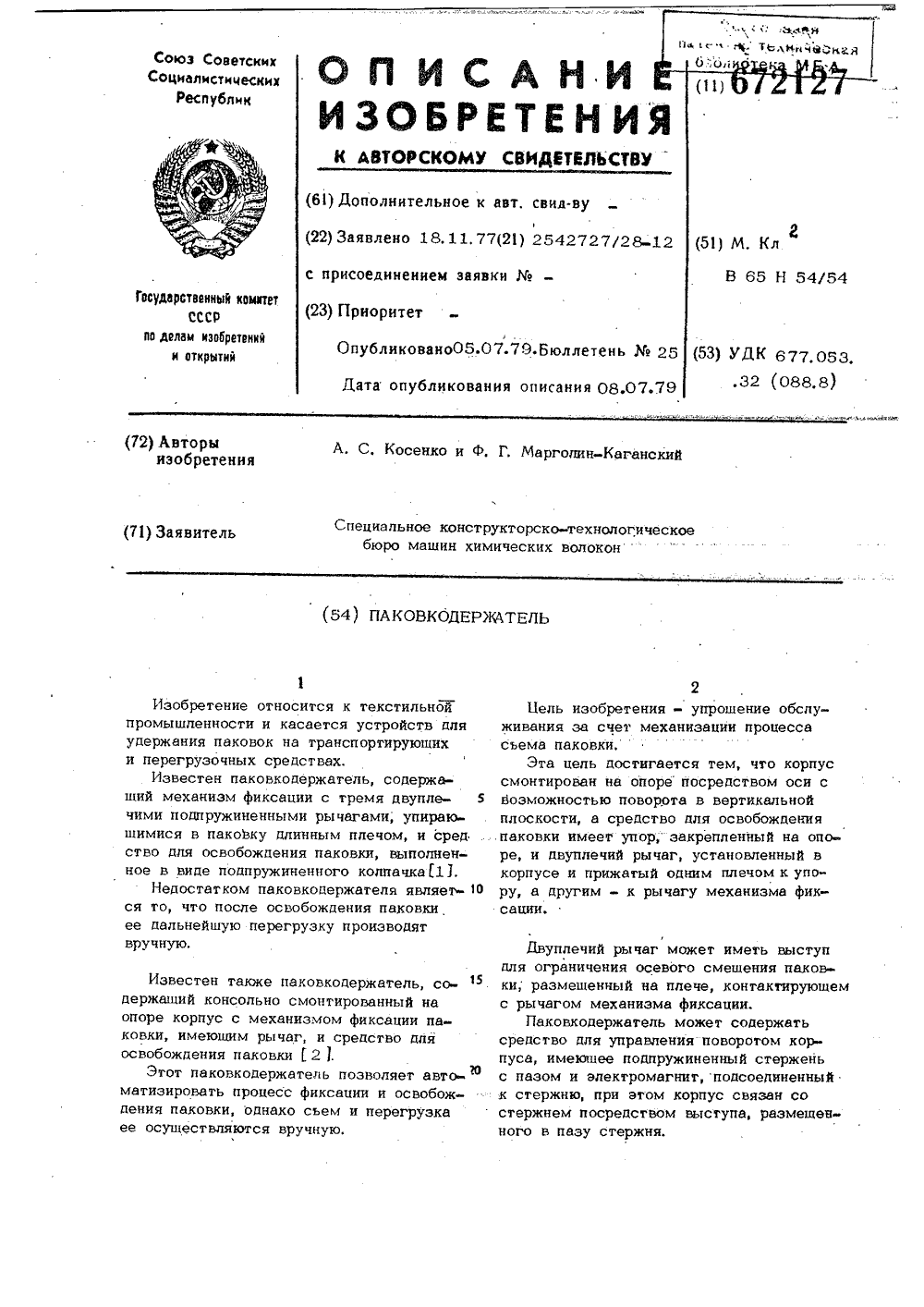

МПК: B65H 54/54

Метки: паковкодержатель

...за счет механизации процесса сьема паковки, корпус смонтирован на опоре посредством оси с воэможностью поворота в вертикальной плоскости, а средство для освобождения паковки имеет упор; закрепленный на опоре, и двуплечий рычаг, установленный в корпусе и прижатый однимЭплечом к упору, а другим - к рычагу механизма фиксации.2. Паковкодержатель по и. 1, о тли чающий с я тем, что двуплечий рычаг имеет выступ для ограничения осевого смешения паковки, размещенный на л и ч а ю ш и й с я тем, что он содержит средство для управления новоротом корпуса, имеющее подпружиненный стержень с пазом и электромагнит, подсоеди ненный к стержню, при атом корпус свя 6721273Па чертеже изображен паковкодержатель в разрезе.На проушине 1 опоры 2...

Номер патента: 672128

Опубликовано: 05.07.1979

Авторы: Буркот, Шамаь

МПК: B65H 59/20

Метки: натяжения, нити, регулятор

...с возможностью контакгирования с роликом по его обраэуюшей,имеет цйлиндрическую поверхность в зонеконтакта, выполнена из магнитомягкогоматериала и является одним иэ полюсовэлектромагнита,Иа чертеже схематично изображен рь,гулятор натяжения нити. яжения на выходе регуляя нити при условии, что моренич между нитью и ролиомента от сил трения меж.3 ) 21лу роликом 2 и опорами 1, определяетсяпо формулемД ар р )где Т - усилие натяжения на входе нитенатяжителя;2 - усилие натяжения на выходе нитенатяжителя;К - коэффициент трения нити о поверхность; оР - сила прижатия роликом нити кполюсу у;,ф - основание натуральных логарифмов;Р, - сила прижатия роликом нити к 1полюсу 8лы охвата нитью соответстГвенно полюсов Ф и 8.При ойределенном...

Номер патента: 672129

Опубликовано: 05.07.1979

Авторы: Аладьин, Каманин, Ожигов, Шведов

МПК: B65H 75/20

Метки: ленточного, отрезков, хранения

...многоленточногонты транспортера проходями и укладывают отрезкиопорные поверхности 5спортеры выводятся из кперемешается нв шаг, раию между зубьями гребе е устя Поставл что две пр опорные вь держа е у, ус уса с коропо ая п полннтельное к авт, сеид ву 22) Заявлено 30. 03,76 (21) 2342217/28-1с присоединением заявкипубликоваио 05. 07.79,Бюллетен а опубликования описания 08 А. Н. Аладьин, Е. П, Ожигов и 4) УСТРОЙСТВО ДЛЯ ХРАНЕНИЯ ОТРЕЗКОВ ЛЕНТОЧНОГО МАТЕРИАЛА. Отрез еннвя цель достигается тем,, вот поп отивоположные стенки имеют гера. Ле ступы для материала, в квж- . гребенка тель представляет собой гре в риала нв ановленную параллельно стенке тем тран выступами, при этом каждая " который верхность гребенки расположе- расстаяв уклады-...

Номер патента: 672130

Опубликовано: 05.07.1979

Авторы: Марголин, Рубинштейн, Сарбатова, Эстрайх

МПК: B65H 77/00

Метки: вытяжения, кордной, ленты

...этом устройство содержит также последовательно включенные выпрямитель и функциональный блок, с косинусоидальнойхарактеристикой, выход которого соединенс сумматором, а вход выпрямителя подключен к датчику натяжения кордной ленты 111,Известное устройство исключает петлеобразованне кордной ленты за счет введения в устройство последовательно включенных выпрямителя и функциональногоблока с косинусоидальной характеристикойвыход которого соединен с сумматором,а вход выпрямителя подключен к датчикунатяжения кордной ленты,Однако оно имеет и существенные не.достатки, в частности - настройка функционального блока с косинусоидальной характеристикой возможна только на однозаданное значение натяжения, Прн измененни заданного значения натяжения влияние...

Номер патента: 673572

Опубликовано: 15.07.1979

Авторы: Аввакумов, Мартыненко, Теплицкий

МПК: B65H 54/00

Метки: намотки, нитевидного

...бобины 1, на которой размещен мйкропровод 2, который пропущен через неподвижный направляющий ролик З,профилироввнный кулачок 4,эксцентрично укрепленнйй нв валу шагового электродвигателя 5,и через направляющий ролик 6, жестко соеди пенный с механотроном 7, который через регулятор 8 электрически связан с шаговым электродвигателем 5. Свободный конец микропроводв 2 закреплен на наматываемой:катушке приводной бобины 9, 15 регулятор 8 состоит иэ блока 10 сравнения, соединенного с датчйком натяжения - мехаиотроиом 7, двух ключей 11 и 12, связанных с выходами блока сравнения 10 и выходом генератора 13 им пульсов и блока 14 управлеиияшагдым двигателем 5.Устройство работает следующим обре- зомМикропровод 2 путем вращения иамамой бобины 9...

Номер патента: 674962

Опубликовано: 25.07.1979

Автор: Иванов

МПК: B65H 9/06

Метки: листоприемных, механизм, передних, упоров, устройств

...Оттисков ИРхОП 1,тс 51 О тйнавлп.ВЗТь 1 ИЗ 1 цтт 11 цт ЦЧЦ 01.жать ЕЕ СКОООСТЬ,1 зелыо изобретения является повыгдеице надеж.ности ц СКОростт ОЗВОТЫ ЛИСТОтд".ЕЬПЪтх уСТРОтСТВ ВО ВР;МЯЗЪЯТИЯ КОНтРОЛЬЦОГО Оттцска. иь Мо 27 . (53) УДК о 55,1/3 7вие с рксяткс 7, снявшей на осн Я и имеюгцей зубья, зацеГляюиеся с зуб атыь колесом5 для фиксации рукоятки 7. ДополО;тельЫеупоры 2 меОт крБсИнс.шатунСь прВод,состоятй Из шатуна 9 н бугеля 10, сндчшегс навалу 3. ОткнщЫе и долотОтельные угсры 1 и2 устансвлень в рычагах 11 и 12, саед.п 1 еиыхптташок 13, подвешенных на оса 14 и 15, соотВетствЯнс и упертаВаемых фиксаторам 1 с крзч.чего положечя допслнительных упоров и Вик.сир)чзшь : пр.".-".а.О 1 /,с время раосты л 3 стдпоиемнсГО устроистваОткнлзье и...

Номер патента: 674963

Опубликовано: 25.07.1979

Авторы: Прошков, Прошкова, Яськин

МПК: B65H 54/28

Метки: нити, паковке, раскладки

...состоящий из диска 2 с4- глазком а и диска 3 с радиальным пазом "б" и средство для перемещения его по замкнутой кривой. связанное с электродвигателем 4 и состояосковский ордена Трудового Красного Знамени текстильный институт6749633щее иэ пустотелого вала 5 и полого усеченногоконуса 6, закрепленного на валу 5.Корректирующая направляющая для нити 1 выполнена в. виде неподвижного кулачка с внутрен.ним профилем, состоящего из двух параллельных5пластин 7 и 8 с рабочими профилями а н в,додна из которых посредством рычажной системы9 связана с паковкодержателем 10 и через эубчатое зацепление 11 и 12 - с другой пластиной 8,Профильные пластины 7 и 8 связаны с корпу осом 13 с помощью стойки 14, на которой закреплены пластины 15 и 16 П-образной...

Номер патента: 674964

Опубликовано: 25.07.1979

Авторы: Алатырев, Лазарев

МПК: B65H 77/00

Метки: длинномерного, натяжения, перемотке, скорости

...4 тгхзн"Ебума и;, снирпемьу с зац гчикао иа Г эта".р-.Обмотка 20 Возбуждения тормозного генералра 5 подключена к Выходу регулятора 21 лект- ТОродвихущей сипи, к узлу 22 сумаироваюд которогоподсоединены ахогене 1 затор 4 датзтк18 тока и да "як 23 напряжения якоря тормоз.ного Генератора 5. Сумма напряжения датчика23 напряжения и датчика 18 тока пропорыиональна электродвижущей силе тормозногс генератора 5. Ь схеме применены два неуправляемых диода 24 и 25, создающие конуры дллреактивных токов, одни из которых шунтируетякорь электродвигатели 3, а Второй заключен. ЗОмежду общими катодами Вентилей Грутщы 8и общими анодами вентилей группь: б,Катодная группа вентилей 7 совместно с системой 10 импульсно-фазового управления, усн.лителем 12,...

Номер патента: 676155

Опубликовано: 25.07.1979

Авторы: Гастон, Жорж

МПК: B65H 1/00

Метки: корпуса, лентой, обмотки, цилиндрического

...2 в диаметрально противоположных точках, Это позволяет наматывать ленту 2 в два слоя без изгибания цилиндрического корпуса 1 большой длины даже при наличии значительнОго растягивающего усилия.Разматыванием катушки 11 управляет шестерня и червяки 12, Катушка11 посредством редуктора 13 и дифференциального механизма 14 присоединенак шестерне и червякам 15, приводимыми в движение цилиндрическим корпусом 1,Поскольку привод 6 управляет одновременно наматыванием ленты 2 на 55корпус 1 и разматыванием катушеки 11, натяжение второй ленты 16 ре -гулирует вспомогательный двигатель17, который воздействует на дифференциальный механизм 14. Ленты 2 60и 16 наматываются с равным натяжением,в результате чего на корпусе 1 получают вращающий момент без...

Номер патента: 676522

Опубликовано: 30.07.1979

Авторы: Гольдфарб, Плоткин, Самсонов, Свиридов

МПК: B65H 5/22

Метки: самонаклад-раскрыватель, тетрадный

...5, наклонного транспортера 6, перелистывающего .механизма 7 и раскрывающего бараоана 8 с клапанами 9,амонаклад-раскрыватель работает следующим образом.Тетради 2 в магазине 1 присасываются по корешковой зоне присосами 3 и отгибаются вниз к цилиндру 4, вращающемуся с постоянной скоростью в направлении против часовои стрелки. В момент подхода к отогнутому коряку тетради .клапаны 5 закрываются, прижимают корешок тетради к цилиндру и по ходу движения цилиндра вытаскивают тетрадь из магазина. В момент прижатия тетради фрикционными;роликами 10 клапаны 5 открываются и тетрадь поступает на стол 11 подающего транспортера 6, где выравнивается по упорам 12. Для более надежного выклада тетради на стол 11 служит кассета с приводной верхней частью...
