B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.

Номер патента: 1261880

Опубликовано: 07.10.1986

Авторы: Агафонов, Сомов

МПК: B65H 63/024

Метки: нити, обкруточной, паковки, сматывания

...из электропроводного материала. Нитенаправитель 13 и втулка 14 соединены посредством контактных проводов 16 со схемой останова привода механизма подачи нити, Верхняя часть 17 трубчатого нитенаправителя 13 выполнена утолщенной, так что ее наружный диаметр превышает внутренний диаметр кольца 15, чем предотвращается его слет. Контактная втулка 14 имеет наклонный верхний торец 18,Устройство работает следующим образом.При изготовлении изделия, например при вязании трикотажного изделия с меланж- эффектом на кругловязальной машине, отбор и подача стержневой нити 7 осуществляет. ся от бобины (не показана) через центральный нитенаправляющий глазок 6 и трубчатый нитенаправитель 13 в направлении к иглам или нитезажимному устройству машины (не...

Номер патента: 1263202

Опубликовано: 07.10.1986

Авторы: Андраш, Шандор

МПК: B65H 81/06

Метки: гибкого, длинномерного, ленточным, материалом, обмотки, сердечника

...на валу 19, вторая - на валу 21. Шестерня Ена валу 21 установлена с возможностью смещения. Шестерня Е на валу 22 и шестерня Е иЕ на валу 23 крепится на шпонках.Валы 21-23 установлены в пространстве таким образом, что смещаемаяшестерня 7; может соединяться с шестерней Еь (фиг, 4) и с шестерней Е,(обозцачено штриховой линией), Темсамым обеспечивается функция реверса,благодаря чему направление вращенияобмоточной головки 4 может изменяться,Над валом 23 устанавливается планетарная передача. На следующем валу 24 на шпонке установлен зубчатыйшкив Е 4 для зубчатого ремня 20, атакже зафиксировано водило К планетарной передачи. На водиле 1 с возможностью вращения установлен сателлит или планетарная шестерня Е,которая соединена с солнечной...

Номер патента: 1263603

Опубликовано: 15.10.1986

Авторы: Болотин, Гершон, Панков

МПК: B65H 54/28

Метки: мотальной, нитераскладчик

...повода позволяет получить различные виды намотки за счет изменения профиля кулачка 10.Предложенная конструкция отличается 15 высокой надежностью в работе. Формула изобретения 20 Солнечное колесо 5 жестко смонтировано на валу 9, на котором также закреплен кулачок 10. Ведомое звено 11 кулач ковой пары посредством рычагов 12 и 13 связано с водилом 7 дифференциала. Вал 9 связан с приводом.Нитераскладчик работает следующим образом.При вращении вала 9 получают враще- ЗО ние кулачок 10 и солнечное колесо 5 дифИзобретение относится к машиностроению и может быть использовано во многих отраслях народного хозяйства для намотки нитевидных материалов (нить, проволока, лента и т. д,).Цель изобретения - повышение надежности в работе,На фиг. 1 и 2...

Номер патента: 1263604

Опубликовано: 15.10.1986

Автор: Иванов

МПК: B65H 54/30

Метки: механизм, нити, раскладки

...1, Шкивы 1 получают вращение от гибкого элемента 2. Нить 8 в процессе раскладки, дойдя до конца направляющеи 4, транспортирующим гибким элементом 11 переводится к противоположной ветви гибкого 2элемента 2 и раскладывается в обратном направлении.Другим вариантом исполнения механизма раскладки является механизм, изображенный на фиг. 3 - 5, и имеющий шкивы 1 (фиг, 3), между которыми натянут бесконечный гибкий элемент 2, на внутренней поверхности которого имеются зубья 3.Между ветвями гибкого элемента 2 размещена направляющая 4. Фрикционная передача включает ролики 12, свободно смонтированные на направляющей 4, контактирующие с фрикционными дисками 13, приводимыми во вращение от ремня.Ролики 12 имеют продольные выемки 14 на боковой...

Номер патента: 1265129

Опубликовано: 23.10.1986

Авторы: Александров, Глазунов, Иванников, Смирнов

МПК: B65H 51/20

Метки: количества, машине, стабилизации, текстильного, технологической

...3 с амплитудой А= 0,5 ЛН.Логический сблок 10 выполняет роль релейного элемента с гистерезисом, т.е. его выходнои сигнал скачкообразно изменяется при дости:кении уровнем Н материала 23 границ зоны ЛН. При выполнении условия (1) появляется сигнал ца Выходе датчика 8 уровня материала, который переводит триггер 21 в такое состояние, когда формируется сигнал на его нервом выходе (на втором выходе трипера 21 сигнал становится равным нулю). Аналогично цри выполнении условия (2) исчезает си цал на выходе датчика 9 уровня материала, что приводит к 40 появлению сигнала цд выходе логическогоэлемента НЕ 22, и сос 1 тветственцо, к измецению состояния триггера 22, т.е. к формированию сигнала на его втором выходе.Ключ 1 открывается при наличии сигнала...

Номер патента: 1266821

Опубликовано: 30.10.1986

Авторы: Бекесевич, Панькив, Сулыма, Хабурская

МПК: B65H 20/24

Метки: рулонного

...ленты распылитель движется совместно с разматываемым со стержня 7 рулономи вслед за ним вдоль полосы 6 направляющей 5. При этом лента 18 намотана на стер 25жень 7 так, что края рулона опираются наполосы 6 направляющих 5.В результате вращения вала 11 со ступицами 9 и спицами 10 намотанный на стержень 7 рулон материала и ролики 17 катятся по полосам 6 направляющих 5 с взаимнопротивоположных сторон полос 6. При этомпроисходит раскатывание рулона со стержня 7 на полосы 6 направляющих 5 и одновременное нанесение на поверхность лентылегкоповреждаемого покрытия методом рас 35 пыления. Расположение распылителя на кулисе 13 со стороны укладки ленты на направляющих 5 и его перемещение совместнос разматываемым рулоном обеспечивает нанесение...

Номер патента: 1266822

Опубликовано: 30.10.1986

Авторы: Ермаков, Лавриненко, Остренко

МПК: B65H 23/04, B65H 59/02

Метки: размотки, рулонного

...над компенсационным рычагом 5, а тормозная лента 4 выполнена замкнутой, свободно навешена на тормозной шкив 3 и размещена на траектории перемещения накопительного ролика 9.Устройство работает следующим образом В нижнем крайнем положении рычага 5(фиг. 2) накопительный ролик 9, опускаясь под действием собственного веса, натягивает эластичную ленту 4, которая охватывает шкив 3 и создает тормозной момент на валу 1 с рулоном 2. В момент подачи пленки 10 на переработку рычаг 5 из нижнего крайнего положения совершает поворот в верхнее крайнее положение (фиг. 1). При этом ролик 9, двигаясь вверх, освобождает ленту 4 Обратный ход рычага 5 в крайнее нижнее положение происходит в момент, когда пленка 10 зафиксирована от обратного перемещения...

Номер патента: 1266823

Опубликовано: 30.10.1986

Автор: Щербаков

МПК: B65H 59/38

Метки: наматываемой, натяжения, нити

...с отрицательной выходной клеммой выпрямительногомоста (точка соединения анодов диодов 15 и 13). Управляющий вход транзисторного шунта 7 соединен с входом усилителя (коллекторы транзисторов 9 и 1 О), первый вход усилителя связан с выходом делителя 12 напряжения, а второй вход - с выходом регулятора 5 натяжения.Устройство работает следующим образом.По мере роста диаметра бобины 1 частота вращения ротора электродвигателя 2 снижается, момент сопротивления на валу растет, что приводит к росту потребляемого 5 10 15 20 25 Зо 35 40 45 тока (примерно пропорционально снижению частоты вращения). Если стабилизация падения напряжения на токоограничивающих сопротивлениях 3 отсутствует, то напряжение на электродвигателе при включенных...

Номер патента: 1266824

Опубликовано: 30.10.1986

Авторы: Гукина, Евдокимов, Кобринский, Мельников

МПК: B65H 75/10

Метки: намотки, нитевидного, патрон, хранения

...в виде полого усеченного конуса из полимерного материала, например из литьевых пластмасс, и эластичного покрытия 2 из пенополиуретана. Пенополиуретан, например, имеет размер ячеек 0,1 - 3,25 мм, величину напряжения при сжатии 0,025 - 0,4 кг/см", величину остаточной деформации не более 1 Оо/о и объемный вес 20 - 70 кг(м Высота покрытия 2 равна длине намотки пряжи. Покрытие 2 выполнено в виде поменьшей мере трех одинаковых равнобокихтрапеций 3. Большие основания 4 трапеций 3 состыкованы у меньшего основанияконуса таким образом, что каждое из нихявляется продолжением другого, а величинакаждого из меньших оснований 5 трапеций 3 равна половине больших оснований 4.Части корпуса 1, свободные от покрытия,могут быть выполнены с...

Номер патента: 1266825

Опубликовано: 30.10.1986

Авторы: Марамыгин, Филимонов, Хан, Хомяков

МПК: B65H 59/38, B65H 77/00

Метки: длинномерного, натяжения, размотке, стабилизации

...муфта 6 содержит пакет фрикционных дисков. Диски 10 выполнены с шлицевыми выступами по внутреннему ободу, а диски 11 - по внешнему ободу. Диски 10 шлицевыми выступами в соединены с шлицевыми впадинами втулки 5, а диски 11 - с шлицевыми впадинами а тормозного цилиндра 9. Катушка 13 электромагнитной муфты 6 электрически связана с потенциометром 14 (фиг. 3), движок 15 которого связан со щупом 16, выполненным в виде двуплечего рычага 17 с контактным роликом 18, подпружиненного пружиной 19 относительно кронштейна 20, закрепленного на корпусе 1. Элементы 14 - 20 образуют датчик радиуса рулона (паковки) 21 нити (полотна) 22.Устройство работает следующим образом.На держатель 2 устанавливают паковку 21, которая фиксируется на нем поводком 8 и...

Номер патента: 1266905

Опубликовано: 30.10.1986

Авторы: Горов, Лушников

МПК: B65H 67/00, D02H 1/00

Метки: автоматизированный, машин, сновальных, шпулярник

...32. Защелка 47 предназначена для фиксации ползуна 26 при установ ке паковки на держатель 30.Тяговый трос 11, связывающий каретку с электроприводом, крепится непосредственно к раме 23 каретки (фиг. 2) . 20Механизмы для установки паковки на паковкодержатель шпулярника работают следующим образом.Паковка 6 доставляется из бункера и устанавливается на лоток 44. Ка ретка движется к лотку, при этом детали каретки находятся в положении, показанном на фиг. 3. Направление движения каретки показано стрелкой на фиг, 9. При подходе к лотку 44 (фиг. 9) двуплечий рычаг 29 коротким плечом наезжает на упор 45 и поворачивается так, что ось держателя 30 принимает горизонтальное положение. Толкатель 32 роликом 36 на-35 езжает на наклонную поверхность упора...

Номер патента: 1268102

Опубликовано: 30.10.1986

Автор: Рене

МПК: B65B 13/22, B65B 13/28, B65H 51/10 ...

Метки: обвязочной, проволоки, протягивания

...от величины этого давления)препятствует любому дополнительному относительному перемещению желобкового ролика 3 и опорного ролика 2,Постоянное давление может иметь инулевую величину, Любое увеличениезазора между этими роликами невозможно, если не считать биения, вызванного наличием рабочих зазоров,утечкой жидкости, сжимаемостью жидкости, хотя речь идет о теоретически несжимаемой гидравлической жидкости. Величина постоянного давления в силовом цилиндре 19 определяет усилие, с которым два ролика 3 и 2 прижимаются друг к другу в нерабочем положении, когда между ними нет проволоки. Если выбирают давление малой величины, но недостаточной для обеспечения необходймого усилия, контакт между роликами 3 и 2 обеспечивается при помощи натяжной...

Номер патента: 1268500

Опубликовано: 07.11.1986

Автор: Гершон

МПК: B65H 54/28

Метки: нитераскладчик

...выполнена в виде рычажного параллелограмма и состоит из ведущего 3 и ведомого 4 кривошипов, неподвижного звена5 и шатуна 6. Кривошипы 3 и 4 установлены по обе стороны от неподвижного звена 5 и шатуна 6. Неподвижное звено 5 жестко связано с корпусом 7 нитераскладчика посредствомоси 8, на которой свободно установлен ведущий кривошип 3, несущий шестерню 9. Последняя входит в зацепление с шестерней 1 О, закрепленной наприводном валу 11, Нитеводитель 1закреплен на планке 12, жестко связанной с шатуном посредством оси 13,на которой свободно установлен кривошип 4. Ось 8 может быть соединенас неподвижным звеном, например, посредством штифта 14. Связь оси 13с шатуном 6 и с планкой 12, можетбыть осуществлена, например, клепкой. Нить обозначена...

Номер патента: 1268501

Опубликовано: 07.11.1986

Авторы: Бутыльков, Рябов

МПК: B65H 69/06

Метки: пневматического, пряжи, соединения

...работает следующим образом.Соединяемые концы пряжи заводят в пазы 12,. 13 и 3 пластин и корпуса, выравнивают и обрезают. Сжатый воздух подается в два эжектора, расположенные по торцам соединительной камеры (не показаны), где кончики соединяемых стренг распушаются и находятся под небольшим натяжением. При подаче сжатого воздуха в сочла 4 и 5 воздушные потоки взаимодействуют с соединяемыми стренгами, в результате чего они начинают вращаться вокруг продольной оси камеры, вокруг собственной оси, имеют колебательное движение вдоль продольной оси и получают импульсы от взаимодействия с радиально направленной воздушной струей. Стренги скручиваются между собой, а высвобожденные кончики отдельных волокон обвиваются вокруг соединяемых стренг и...

Номер патента: 1268502

Опубликовано: 07.11.1986

Авторы: Азметов, Блинов, Гумеров, Каширский, Кумылганов, Лупин, Мавлютов, Мулюков, Остсемин, Хуторной

МПК: B65H 81/06

Метки: бандажирования, трубопровода

...катушки 13 глмеется тормозной манипулятор 18. Для подачи бандажиругощего материала с катушки служит неподвижная каретка 19. Для продольного перемещения устройства имеется мотор- редуктор 20, соединенный с роликами 21Устройство работает следующим образом.На бандажируемый трубопровод 1 устанавливеют оба хомута - передний 3 и заднчй 4,. Они закрепляются средствами 2 фиксации на трубопроводе 1. На ротор 5 устанавливают силовые цилиндры 6, которые расположены симметрично относительно оси трубы,Включают цилиндры 6, которые через свои штоки 7 передвигают по разрушенномутрубопроводу калибрующее кольцо 8 на внутренней поверхности которого закреплены ролики 9. Кольцо 8, перемещаясь вдоль разрушенного трубопровода, сжимает, калибрует его и...

Номер патента: 1270000

Опубликовано: 15.11.1986

Авторы: Астафьев, Капустин, Нейфельд

МПК: B28B 1/52, B65H 29/00

Метки: плит, раскроенных, стопирования, форматы

...образом, что несущие поверхности переходного стола и платформы находятся на одном уровне. Заслонки 3 и 4 соединены шарнирно с рычажной ЗО системой 9, приводимой в движение гидротолкателем 10,а также снабжены упором 11, который препятствует поворачиванию заслонок 3 и 4 вокруг шарнира 12. На подъемно-опускной стол 5 устанавливается специальный поддон 13, на который укладывается стопа раскроенных на форматы плит 8.Прижимы 6 и 7 представляют собой плоский лист площадью, приблизительно 40 равной площади раскроенной на Форматы плиты 8. Прижимы 6 и 7 шарнирно закреплены на четырехзвенниках 14 и снабжены приводом 15 подъема и опускания параллельно раскроенной на форматы плите 8,Устройство для стопирования раскроенных плит из волокнистого...

Номер патента: 1270060

Опубликовано: 15.11.1986

Авторы: Гудзь, Дрозд, Кравчук

МПК: B65H 20/24

Метки: ленточного

...снабжено средством для заправки ленточного материала в камеру, включающим каретку 13 с захватом материала и привод каретки, выполненный в виде размещенного под транспортирующими роликами горизонтального транспортера. Транспортер содержит полотно 14 и опорноеколеса 15 - 17. Колесо 16 кинематически связано с приводом, а колесо 17 является натяжным. Полотно транспортера может состоять, например, из двух цепей, а опорные колеса в этом случае выполнены в виде звездочек. Опорные колеса 15 размещены таким образом, что полотно имеет горизонтальные участки 18 и смещенные вниз участки 19, огибающие транспортирующие ролики 2 (фиг. 1). Расстояние между двумя соседними горизонтальными участками полотна транспортера меньше, чем длина каретки...

Номер патента: 1270061

Опубликовано: 15.11.1986

Авторы: Олофинский, Печук

МПК: B65H 26/08, G01B 7/12

Метки: диаметра, длинномерного, рулона

...материала в процессе его движения. На,чертеже изображена блок-схема устройства для измерения диаметра рулона.Устройство состоит из измерителяпротиводействующего (крутя)цего) момента разматываемого (наматываемого) рулоа 2 ленточного материала 3, выход которого элсктричски связан с первым входом дслительного блока 4, и измерителя 5 натяжения м )териала, выход которого электрически связан с вторым входом делитсльцого блока 4. 20При размотке (намотке) измеритель 1 момента формирует сигнал, пропорциональный текуцему значению момента размотки амотки) рулона 2, а измеритель 5 - сигнал, пропорциональный тскуц 1 ему значению натяжения ленточного материала 3. С выхода измерителя 1 сигнал поступает на первый вход делительного блока 4, а с...

Номер патента: 1270062

Опубликовано: 15.11.1986

Авторы: Белас, Билецкий, Григорьян, Миронов, Поляков, Седляр

МПК: B65H 54/76, B65H 55/00

Метки: паковка, текстильная

...наслоения, равном диаметру витка, виткообразно укладывается заданная технологическая длина нити (например, для уточной паковки суммарная длина нити витков наслоения на участке траектории укладки должна быть не менее 1,5 заправочной ширины ткацкого станка).Оптимальное количество витков наслоения в вертикальных рядах устанавливается соотношением скоростей подачи пряжи и структур ообра зов а н ия.Таким образом, структура предлагаемой паковки имеет ряд отличительных признаков: каждый слой, образованньй последовательным виткообразным наслоением нитевидного материала, составляет основу структуры, ее самостоятельную объемну 1 о часть; нитевидный материал наслаивается последовательно на участках сматывания, равных диаметру витка, вдоль...

Номер патента: 1270063

Опубликовано: 15.11.1986

Авторы: Еникеев, Матюшев, Рабкин, Щербаков

МПК: B65H 59/38

Метки: бесфрикционное, наматывающее

...приводом 11 бобины 12. Нитераскладчик 2 кинематически связан с датчиком гциожения нитераскладчика 2, выполненным в виде модулирующего диска 13, ки. нематически связанного с нитераскладчиком 2 и индукционным преобразователем 14. На валу привода 11 установлен измерительный диск 15 с активными зонами 16 равной ширины. Датчик 17 частоты вращения бобины 12 соединен с вторым входом элемента 8 сравнения и первым входом блока 18 коррекции, который может быть выполнен, например, в виде счетчика. Выход блока 8 коррекции связан с первым входом счетчика 9, второй вход которого соединен с выходом элемента 8 сравнения, а выход - с блоком 10 управления приводом 1 бобины 12.В качестве счетчиков 9 и 8 могут быть использованы двоично-десятичные...

Номер патента: 1271811

Опубликовано: 23.11.1986

Авторы: Скукаускас, Чикштас

МПК: B65H 3/16

Метки: заготовок, листовых, отделения, стопы

...предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к автомати. зации и механизации обработки листового материала и может быть ис 11 ользовано в линиях обработки металли" ческих листов при штамповке, горячемлужении.Цель изобретения - упрощение конструкции устройства.На чертеже изображено устройство для отделения листовых заготовок: от стопы.Устройство содержит стапельный столсо стопой листовых заготовок 2, С двух противоположных сторон стола, на уровне верхнего листа. стопы 15 заготовок установлены электромагниты 3 и 4, сердечники которых имеют П-образную 4 юрму, На концах сердечников размещены постоянные магниты 5 и 6 кольцевой Формы так, что каждый конец сердечника электромагнита входит внутрь одного из...

Номер патента: 1272973

Опубликовано: 23.11.1986

Авторы: Курт, Луис, Марк

МПК: B65H 54/12, B65H 67/04

Метки: автоматическая, катушки, металлической, мотальная, намотки, проволоки

...Что касается барабана 8, тоон перемещается в том же относитель-,ном направлении, что и цилиндр 6 скрючком 7, но с еще большей скоростью (стрелка 26, длина которой больше длины стрелки 25), т.е. барабан8 замедляется еще более выраженно,чем цилиндр 6. Эти относительныедвижения вызывают сближение носика9 с крючком 7, зацепление отрезкапроволоки, проходящего между крючком7 и стержнем катушки 1, и проход егоза крючком 7.На фиг. 9, например, показана ситуация, возникающая когда носик 9приобретает положение примерно на90 позади положения крючка 7. Этаситуация может возникнуть тогда,когда катушка 1 сделала несколькооборотов от начала ситуации (пофиг. 8) и в.направлении стрелки 24.Отрезок проволоки, идущий от крючка7 и уходящий к...

Номер патента: 1273325

Опубликовано: 30.11.1986

Авторы: Сливчиков, Титов, Чирков

МПК: B65H 3/06

Метки: листовых, подачи

...к технологическим процессам в производстве фанеры, мебели, картона и может быть использовано на любых участках, где требуется перемещение листовых материалов, например при подаче шпона в механизм калибрования, клеевальцы и т.д,Цель изобретения - снижение энергоемкости устройства. 10На фиг.1 схематически изображено предлагаемое устройство, вид в плане; на фиг.2 - разрез А-А на фиг.1Устройство для подачи листовых 15 материалов включает силовой цилиндр 1, корпус которого шарнирно закреплен на опоре 2, установленный на штоке 3 силового цилиндра приводной вал 4. Последний снабжен обгонной 20 муфтой 5 и несет подающие колеса 6.Вал 4 подающих колес связан с корпусом силового цилиндра 1 посредством механической передачи. Наружная обойма...

Номер патента: 1273326

Опубликовано: 30.11.1986

Авторы: Решетян, Савин

МПК: B65H 23/032

Метки: барабан, корда, обрезиненного, подачи, сборочный

...11 для компенсации разностей скорости подачи мате"риала из кассеты 8 и окружной ско"рости сборочного барабана 3. Кассеты 8, компенсатор 10 и транспортер7 образуют питающие секции 12 - 15подачи слоя обрезиненного корда насборочный барабан 3, Количество сек- З 5ций равно количеству слоев обрезиненного корда в покрышке с одинаковой характеристикой, направлениемнитей и положением на сборочном барабане.40В крупногабаритных покрышках счислом слоев корда в брекере, равнымшести, количество секций равно четырем. Все секции смонтированы на общей платформе 4, причем между парами секций (между секциями 13 и 14)предусмотрен проход для удобства обслуживания внутренних секций. Дляперемещения секций в рабочее положение на платформе 4 смонтирован...

Номер патента: 1273327

Опубликовано: 30.11.1986

Авторы: Буличев, Матюшев, Тупиченков

МПК: B65H 51/16

Метки: нити, транспортирования

...сторон прямоугольного канала 3, Струя воздуха создает силу, тянущую нить, не только за счет сил трения о поверхность нити, но и эасчет создания "паруса" - поперечнорасположенного участка нити. Такимобразом, сила, тянущая нить, зависитот изогнутости этой нити. Виток дол 50 жен быть достаточной длины для увеличения площадки, на которую воздействует транспортирующий поток воздуха, а условия транспортирования не должны быть нарушены. На степень изогнутости влияет соотношение сторон кананой камеры 1 со штуцером 2 для подачисжатого воздуха. Внутри камеры 1 раэмещен нитеводный канал 3 прямоуголь" 27 2ла и угол наклона боковых сопел. Оптимальное соотношение сторон было выбрано по результатам испытаний,о Расположение сопел под углом 10 -...

Номер патента: 1274618

Опубликовано: 30.11.1986

Автор: Рунвальт

МПК: B65H 39/02

Метки: автоматической, бумаг, листов, пронумерованных, различных, серий, стопы, ценных

...Каждый из барабанов-накопителей 21 и 22 имеет распределенные по их периметру накопители 23, Барабаны-накопители вращаются в направлении стрелок равномерно с такой скоростью,4 О что пачки 17, принадлежащие к той же первоначальной стопе 1 листов, во время полного оборота барабана одна за другой поступают (падают) в различные накопители 23 одного барабана, 5 например (Фиг.1) - барабана 21, а следующие пачки 17, которые происходят от ближайшей за ней стопы листов, при следующем обороте барабана поступают в соответственно те же накопиО тели 23 и т,д, Таким образом, все пачки 17, которые происходят из деся ти следующих одна за другой стоп 1 листов и соответственно имеют одинаковые показатели ценности на листах, 55 стапелируются одна над...

Номер патента: 1274619

Опубликовано: 30.11.1986

Автор: Лив

МПК: B32B 31/00, B65H 81/00

Метки: волокнистых, изготовлении, слоистых, укладки

...4ключает двигатель 72, принодяиий ролик 64. После этого колеблющийся рычаг бб поднимается вверх действием натяжения первичного ролика 50 на ленту, При такой работе лента находится под постоянным натяжением даже при остановке или включении в работу первичного ролика 50. В системе управления имеются датчики 75 для управления подачей напряжения к двигателям 11 и 6, благодаря чему верхняя каретка 1 может перемещаться взаимосвязанно с перемешением нижней каретки 17. Датчик 75 содержит цилиндр 76, прикрепленный к балке 77, и шток 8, вставленный в цилиндр 76 и прикрепленный элементом 79 к балке 8, на которой установлена верхняя каретка 1 При любом перемещении нижней каретки 17 в направлении Х, которое не сопровождается аналогичным...

Номер патента: 1276605

Опубликовано: 15.12.1986

Авторы: Максимюк, Маслюков, Походжай

МПК: B65H 49/02

Метки: бобинодержатель

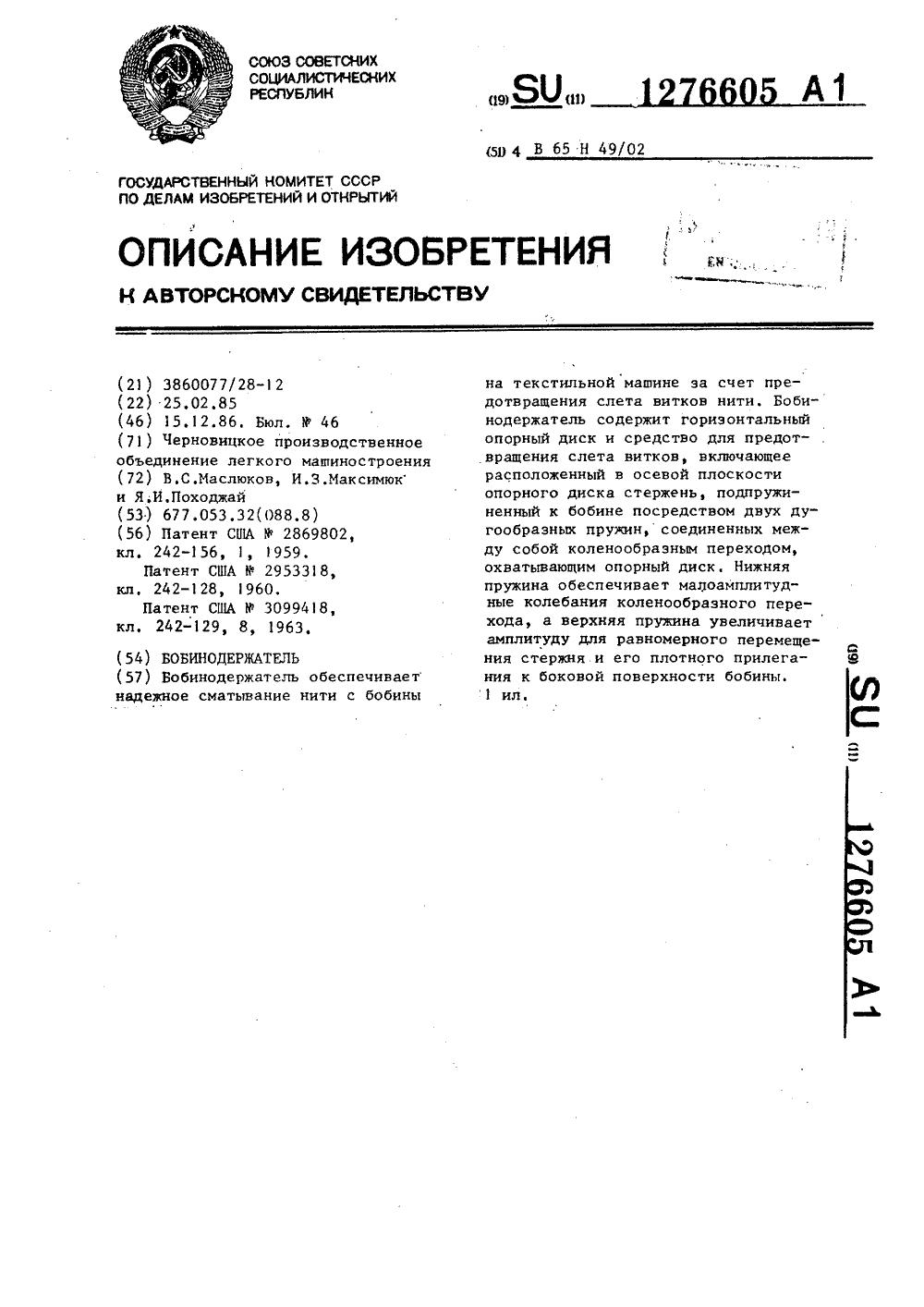

...Л.Пилипенко Заказ 6631/17 Тираж 590 Подл и с но е ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва Ж, Раущская наб., д. 4/5Производственно-полиграФическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к текстильному производству и предназначенодля сматывания с бобин нитей с низким коэффициентом трения.Цель изобретения - повьппение надежности в работе бобинодержателя.На чертеже схематически изображена конструкция бобинодержателяБобинодержатель 1 содержит горизонтальный опорный диск 2 и средство для предотвращения слета витковвключающее один радиально подпружиненный и расположенный в осевой плоскости опорного диска стержень 3,Верхний конец 4 стержня 3 отогнут,Каждый из стержней...

Номер патента: 1276606

Опубликовано: 15.12.1986

Авторы: Регельман, Рокотов, Форер

МПК: B65H 54/30

Метки: намотки, нити

...4 Фрикционного цилиндра жестко эа креплена продольная направляющая 19, а корпус 18 раскладчика смонтирован в направляющей. Раскладчик 16 оснащен ограничителем его продольного перемещения, включающим неподвижный упор 20, закрепленный на.остове машины, контактный ролик 21, установленный на корпусе 18 раскладчика, и замыкающую пружину 22, размещенную в направляющей 19. Поверхность упора 20, контактирующая с роликом 21, может быть выполнена прямолинейной или зигзагообразной.Устройство работает следующим образом. 55Нить 23 наматывается на бобино- держатель 1, приводимый во вращение от Фрикционного цилиндра 3 Раскладка нити осуществляется нитеводителем17 раскладчика нити 16,По мере наработки бобины фрикционный цилиндр поднимается эа счет...

Номер патента: 1278284

Опубликовано: 23.12.1986

Авторы: Бабенко, Майорова, Парамонова, Федоровская

МПК: B65H 57/00

Метки: намотки, нитевидного

...ните" ас ."аскпадчик 1 и ците аскча чрасположение нитенап авиде полого прорезного бар бра анчика, 1 О стояннымраскладчика позволяют сохра 1р 1 ающегося в подшипнинить пор , ниа очеи поугол обхвата нитью абприводящегося в движениерхности очистного цитенаправит,электижение посредством висимо отправителя, незалектромеханического привода ко от диаметра паковки нити,ет п. а такжепоступательное движение по мере уве- ностиу длину конта ктирующе й поверх.личения диаметра паковкии путем поворота самым ити нитенаправителя с питью ,создавая теммым постоянное необходимоый угол вокруг оси. 5 нити в пмое натяжениеО истнои нитенаи мы 2у нитераск 1 адчика (сс нитераскладчивозможностью совместного ском поступательного движения по мере веформула...
