B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.

Номер патента: 676523

Опубликовано: 30.07.1979

Авторы: Антоненко, Гирко, Лысенко

МПК: B65H 45/28

Метки: автомат, плоских, складывания

...вращение посредством конической передачи 55, секторной зубчатой передачи 56 от главного вала 5.Устройство обандероливания стоп содер. жит поворотный стол 57 с карманами, рулонодержатель 58 для бумаги, тянущие и режущие элементы 59 и 60, захваты 61 для передачи бумаги, клеенаносящее приспособление 62, нижний толкатель 63 для подачи стоп салфеток в магазин поворотного стола 57. В поворотном столе 57 подпружи. ненные толкатели 64, взаимодействующие с кулачком 65, получают вращение от главного вала 5 через цепную передачу 66, распределительный редуктор 67 посредством кулачка 68 и секторной передачи 69. Стол 5 приводится в прерывистое движение от редуктора 67 посредством мальтийскогоме. ханизма 70,Рулонодержатель 58 получает вращение...

Номер патента: 676524

Опубликовано: 30.07.1979

Автор: Чернышев

МПК: B65H 63/00

Метки: намотки, подаваемого, постоянной, процесса, скоростью

...9 автоматической заправки длинномерного материала,т 5 отдающий узел 10 (тяговый ролик), наматываемый материал 11.Длинномерный нитевидный материал 11наматывают на паковку 1 с натяжением,задаваемым задатчиком 5 натяжения и спостоянной скоростью, поддерживаемой путем изменения скорости вращения двигате.лей приводов 3 и 6 и задаваемой задатчиком 7 скорости.Угловую скорость вращения наматывае 25 мой паковки 1 контролируют с помощью тахогенератора 2, связанного с приводом 3наматываемой паковки 1,Информация свыхода тахогенератора 2 подается на пороговый элемент 4, выполненный, например,ЗО в виде набора реле, настроенных на раз676524 ф офьПн ф амю натт Рог. Р 3личные пороги срабатывания. При обрыве наматываемого материала (прекращении его...

Номер патента: 676525

Опубликовано: 30.07.1979

Авторы: Акимов, Алферова, Новиков

МПК: B65H 75/34

Метки: кабеля, намотки, хранения

...На двух парных спицах 3 закреплены параллельно оси катушки с помощью зажимов 10, ось П механизма натяжения кабеля, на которой на шпонке посажен храповик 12, взаимодействующий с собачкой 13, закрепленной на барабанчике 14, на котором намо15 20 25 зо 35 тан трос 15, Собачка посажена на оси 1 б с возможностью свободного вращения и подпружинена на одну из своих взаимно перпендикулярных граней. Барабанчик 14 снабжен штурвалом 17. На свободном конце троса 15 закреплены две винтовые пробки 18, ввернутые в торцовые части пружины 19 растяжения. В кольцеобразных пазах винтовых пробок гайками 20 и контргайками 21 закреплены концы тросика 22, связывающего их и ограничивающего ход пружины 19. Рабочая нагрузка пружины 19 рассчитана исходя из...

Номер патента: 676526

Опубликовано: 30.07.1979

Авторы: Лейбович, Энтин

МПК: B65H 77/00

Метки: натяжения, размотке, стабилизации

...текущегорадиуса рулона б, тормоз раската 7.Датчики текущего радиуса рулона б имомента торможения 3 подключены к входам элемента сравнения 4, выход которогозо электрически связан с одним из входов реЗаказ 694/936 НПО Поиск Изд.447 Тираж 968 Подписноеосударственного комитета СССР по делам изооретений и открытий 113035, Москва, УК.35, Раушская наб., д. 4/5 п. Харьк. фил. пред. Патент гулятора натяжения б, Ко второму входу регулятора натяжения 5 подключей датчик натяжения материала 2, Выход регуЛятора начяжения б электрически связан с тормозом раСката 7,-.5Работает устройство следующим обра. зом.По сигналу от датчика натяжения материала 2 регулятор натяжения б формирует управляющий сигнал, который приложен к тормозу раската 7, создающему...

Номер патента: 678007

Опубликовано: 05.08.1979

Автор: Аукстолькер

МПК: B65H 54/80

Метки: машине, направления, смене, тазов, текстильной

...машине, например, ленточной, содержащее основание с расположенными вдольнаправления перемещениятазов боковыми буртиками и опорнымивыступами 2, Выступы образованы выгибанием дна основания,Однако такое приспособление не на-.дежно в работе, так как вершины выгнутых выступов при перемещении поним тазов после уплотненной укладки в них лент испытывают повышенную боте.Указанная цель достигается тем,что в основании выполнены выемки,расположенныепараллельно боковым буртикам, а опорные выступы представляютсобой прутки, неподвижно установленные в выемках.5 На фиг. 1 изображено предлагаемоеприспособление, спереди; на фиг.2 то же, вид свер на фиг. 3 - разрез А-А фиг. 2..Приспособление содержит выполнен- О ное из металлического листа основание 1 с...

Номер патента: 678008

Опубликовано: 05.08.1979

Авторы: Марголин, Рубинштейн, Сарбатова, Эстрайх

МПК: B65H 77/00

Метки: вытяжки, кордных, натяжения

...задатчики 12. и 13 натяжения и вытяжки.Устройствс работает следующим образом.На основе физико-механических свойств поступающего в кордную линию материала и заданных Физико-механических свойств на выходе линии при678008 .,4сЯских свойств по длине обрабатываемого материала. Формула изобретения Составитель Г. Соколова актор. В. Большакова Техред О,Андрейко Корректор О. Била958 По дарственного комите изобретений и открыЖ, Раушская на Заказ 4489/1 йсно.СССй Тир ЦНИИПИ Го по дела 035, Моск: - ;,. -3йомОщи задатчиков 12 и 13 для участков 2 и 3 задаются средние величинынатяжения и вытяжки материалаЕсли величины параметра физикомеханических свойств материала (приупругих деформациях материала такимпараметром может быть модуль упругости),...

Номер патента: 679498

Опубликовано: 15.08.1979

Авторы: Дашевский, Хмара, Чечелюк

МПК: B65H 3/02

Метки: пластин, подачи, ферромагнитных

...8 автоматически опускаетсяна толщину одной пластины эаодин ход штока 6 привода 4. жи 45 полнеиный иэ материала с малым коэффициентом трения башмачок 11 с мо крючком 10 благодаря сравнительномалому весу штанги 8 свободно скользит по пластинам, не повреждая их5 О поверхности.Для подачи Пластин. е косоугольными торцами (П,фиг.З) у боковойстороны стопы 3 устанавливаетсяупор"стойка.17, предотвращающая55 перекос пластины при перемещенииее к валкам 12:и возможность со- скакнвания крючка 10.При малой ширине пластин и достаточной ширине конвейера на столе.о 1 параллельно может быть установлено несколько стоп пластин одинаковой или различной длины (Фнг.З),за которыми устанавливается соответствующее чйсло распушнтелей и65 средств захвата и...

Номер патента: 679499

Опубликовано: 15.08.1979

Авторы: Леонтьев, Рубинштейн, Сарбатова, Эстрайх

МПК: B65H 23/00

Метки: вытяжки, линии, полотна, поточной, участке

...системе величина б, задается в виде выбранной доли сигнала с задатчика вытяжки 13, которая поступает на вход блока ограничения 9. За счет этого выходной сигнал ограничения 9 не превышает заданного граничного значения Яр.При достижении величины Ягротпи" раются усилители 10 и 11,и на входы блока вычисления приращения вытяжки 5 поступают выходные сигналы датчиков скорости 2 и 3. Блок вычисления приращения вытяжки 5 обеспечивает вычисление приращения вытяжки ЬЕ над значением Егр как решение уравнениядабиа Ь д =+аЕ")ч -(1 Ь 1 ч,: где Ь. - заправочная длина рулонана участке1 - время.Для получения информации о полном значении вытяжки Е с учетом начальной величины Е, соответствующей начальному значению натяжения То, запоминающее...

Номер патента: 679500

Опубликовано: 15.08.1979

Авторы: Голицын, Гохберг, Джаналиев, Копытцев, Лысков, Чернышев

МПК: B65H 54/22

Метки: катушки, намотки, непрерывной, нитевидного

...к корпусу револьверной головки 1. К втулке 25 через подшипник 30 присоединен поводок 31, закрепленный на штоке 32,помещенном внутри стакана 33, В нижней части штока 32 находится втулка 34, при жимаемая к упорной планке 35 пружиной Зб,На нижней части втулки 34 закреплен ролик 37 с возможностью кон. такткрования с профилировавной план. 500 4кой 16. Втулка 34 вместе со штоком32 подпружинены пружиной 38Револьверная головка 1 закреплена на полом валу 39, имеющем воэможность вращения в,трубе 40, жесткосоединенной с основанием 15.5 Устройство работает следующимобразом.Когда револьверная головка 1 находится в одной иэ фиксированныхпозиций (фиг, 1), шток 8 фиксатораЭ входит в одно из Фиксирующих углублений 7; а ролик 37 шпинделя 2,находящегося в...

Номер патента: 679501

Опубликовано: 15.08.1979

Авторы: Буличев, Курганов, Тупиченков

МПК: B65H 54/30

Метки: бобине, механизм, нити, раскладки

...конечныхточках перемещения нитеводителя разме 30 щены две пластины 12 (фиг, 3 и 4) со679501 Фиг,1 скосами, соединенные с винтовым валиком 13 (фиг. 1, 3 и 4) при помощи гаек 14 (фиг. 1 и 3). Винтовой валик 13 и гайки 14 на концах имеют противоположное направление резьбы.5Механизм работает следующим образом.Поток рабочей среды, поступающий из сопл 7, воздействует на поршень 8 и перемещает его по направляющему каналу 5. При этом вместе с поршнем 8 переме щается и нитеводитель 9, закрепленный на коромысле 10, который скользит по направляющему стержню 11. При набегании коромысла 10 на скос пластины 12 коромысло 10 поворачивается вокруг направля ющего стержня 11 и поршень 8 через прорезь 3 в перегородке 2 переходит в направляющий канал 6. В...

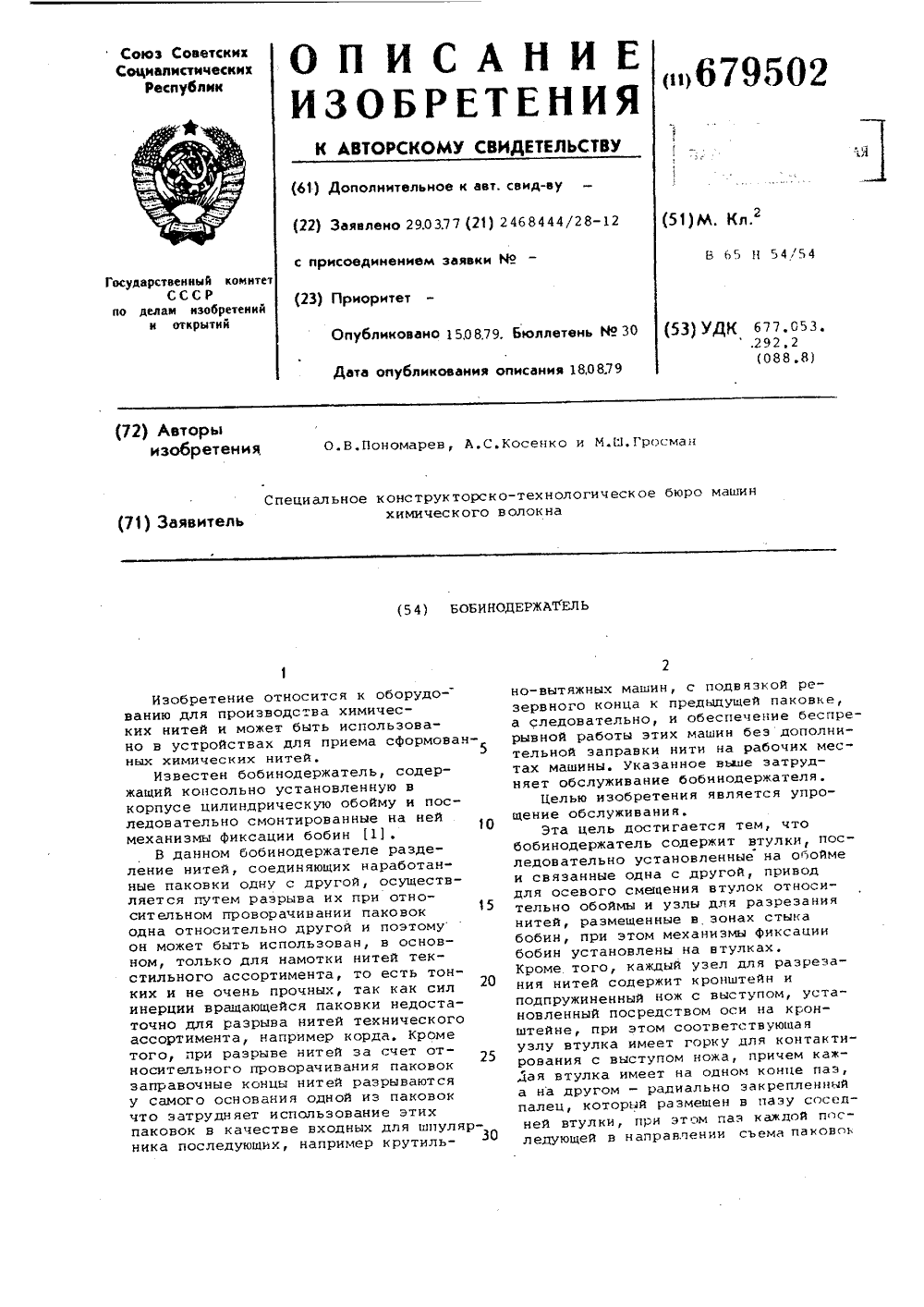

Номер патента: 679502

Опубликовано: 15.08.1979

Авторы: Гросман, Косенко, Пономарев

МПК: B65H 54/54

Метки: бобинодержатель

...10 и подвижных тормозныхвтулок 11. Ла штоке 4 радиальносмонтированы захваты 12. Каждыйузел для разрезания нитей содержиткронштейн 13,закрепленный на обойме2, Ла кронштейне с возможностьюповорота вокруг оси 14 установленнок 15, имеющий выступ 16 и подпружиненный пружиной 17, Через прорезькронштейна 13 проходит втулка 5.Каждая втулка 5 имеет горку 18,контактирующую с выступом 16 ножа15, На одном конце каждой втулки5 выполнен паз 19, а на другом -радиально закреплен палец 20, кбторый размещен в пазу 19 соседнейвтулки, при этом паэ каждой последующей в направлении съема паковоквтулки выполнен диннее паза пред: - душей втулки на величину, обеспечивающую при работе последовательный съем паковок.Размещенная у корпуса 1 втулка5...

Номер патента: 679503

Опубликовано: 15.08.1979

Авторы: Зельдин, Пономарев, Тупиченков

МПК: B65H 54/80

Метки: волокна, контейнер, пантографа, привод, укладки, устройства

...собой кулачок, размещенный соооно водилу и жесткссвязанный с ним,На фиг, 1 изображен привод, общийвиц; на фиг. 2 - разрез А-А на фиг. 1;на фиг, 3 - разрез Б-Б на фиг. 1; нафиг, 4 - разрез В-В на фиг. 1.Привод содержит планетарную передачу,.водило 1 которой связано с ведущим элементом ( на фиг, не показан). Не водиле1 свободно и эксцентрично относительнонего установлена ведущая звездочка 2,закрепленная на оси 3. На другом концеоси 3 установлен сателлит 4 планетарнойпередачи, входящий в зацепление с неподвижным центральным зубчатым колесом 5.На водиле 1 соосно ему закреплен направляющий элемент приводной цепи 6,представляющий собой кулачок 7. Цепь 6огибает ведущую звездочку 2 и кулачок 7,Для натяжения цепи на водиле...

Номер патента: 680633

Опубликовано: 15.08.1979

Автор: Воррен

МПК: B65H 5/10

Метки: документов, подачи, приемный, стол

...рычагом б. Каретка 2 имеет упоры 8, а подающий механизм имеет фиксатор рабочего положения, выполненный в виде двух регулируемых тяг 9, одни концы Которых шарнирно закреплены на л плечем рычаге 7, а лругие имеютщелки 10, установленные с возможностью взаимодействия с упорами 8, приэтом привод подающего механизма имеет средство для холостого хода, включающее рычаг 11 со штифтом 12, установленный на валу, а зубчатый сектор5 имеет продольный паз 13, взаимодействующий со штифтом 12,Устройство работает следующим образом,Оператор поворачивает рукоятку 14,смонтированную на рычаге 6, по часовой стрелке, зубчатый сектор 5, находящийся в зацеплении с рейкой 4,вызывает движение подающего механизма в рабочее положение, где срабатывает фиксатор. Тяги 9...

Номер патента: 680963

Опубликовано: 25.08.1979

Авторы: Генкин, Кузнецов, Чертецов

МПК: B65H 3/08

Метки: листового, стопу, укладки

...шахты 5. воротнь имеет ров аннь од коростол а.Это достигается тем, чт тройст женную пуск ноСтенки шахты 5 идухонепроницае моговой стали. ахты и име ртикальную шахту, располо м разрежения, а подъемноедставляет собой днище это ВСЕ.С;эмзчлй :1 АТЕ 1 т. пт 1 ъС 1 е.АЯтЕка МЬАУстройство работает следующим образом.При включении в работу вентилятора 8 итранспортера 2 с конвейера 9 подают листовойматериал 10, который, попадая под короб разрежения 4, открываемый одной иэ накладок3, прижимается отсасывающимся потоком воздуха вентилятора 8 к нижним ветвям транспортера 2 и перемещается до поворотного упора 7.Последний под действием пружины 11 занимает исходное положение как только освободится от накладки 3, Поданныи до упора 7, листо 16вой материал...

Номер патента: 680964

Опубликовано: 25.08.1979

Автор: Осипов

МПК: B65H 19/28

Метки: ленточного, намотки, рулон

...Через гибкую передачу 5 головк динены с приводом 6, который ус 1 ано Головка 4 представляет собой стакан 7, жес ко установленный на валу 2, который имеет шлицевые канавки 8. В стакане на валу 2 за. креплен одним концом шарннрныи четырехэвенник 9. На двух противоположных концах его через тяги 10 смонтированы два стержня 11 параллельно оси вала. Тяги соединены с винтом 12, расположенным в пустотелом валу 2, На свободном конце четырехэвенника уста. новлен рычажный захват 13. Оси 14 закрепле. ны неподвижно в стакане 7. На свободном конце вала 2 и винта 12 установлены гайки 1 и 16 с фиксацией.Устройство работает следующим образом,Конец ленточного материала 17 подается кголовкам, Вращая гайки 16, зажимают захватами13 конец материала с двух...

Номер патента: 680965

Опубликовано: 25.08.1979

Авторы: Ефремов, Остапчук, Полонский

МПК: B65H 49/02

Метки: длинномерного, изделия, принудительного, сматывания

...- обеспечить стабильное натяжение длинномерного изделия.Это достигается тем, что нитенаправитель вы. полнен в виде полого кольца с соплами, расположенными под углом и равномерно по окруж ности кольца.На чертеже изображено устройство для принудительного сматывания длинномерного изделия,Устройство содержит нитенаправитель 1 в ви- де кольца и пневмосматыватель, выполненный 2 о в виде стакана 2, к которым подведен сжатый воздух, истекающий иэ сопел 3. Длинномерное иэделие 4 сматывается с паковки 5. Устроиство работает следуюшим образом, Длинномерное изделие 4 с паковки 5 заправляется в зазор между пневмосматывателем 2 и нитенаправителем 1, иэ сопел 3 которых истекает сжатый воздух, образуя вращательный воз. душный поток.Вращающийся...

Номер патента: 680966

Опубликовано: 25.08.1979

Авторы: Васильев, Лапин, Пономарев, Форер

МПК: B65H 54/52

Метки: волокон, других, мотальное, нитей, приема, синтетических

...бобинодержатсля к фрикционному цилиндру, так какхарактер изменения нагрузки осуществляетсяпо косинусоидному закону, Дополнительноедействие веса паковки не влияет на характеризменения нагрузки, так как вес паковки меняется в процессе намотки.Цель изобретения - повышение качества намотки за счет обеспечения постоянного прижатиябобинодержателя.к приводному цилиндру. груза и от противовеса графически представляетсобой две косинусоиды; одна иэ которых выравнивает другую, Дополнительный прижим впервоначальный момент намотки сокрашаетвремя разгона бобинодержателя, уменьшает проскальзывание его относительно фрикционногоцилиндра и исключает подмоты нити,680966 Составитель Г, КвашенТехред М,Петко Редактор А. Б оррект Шекма Заказ 4999/19 Тираж...

Номер патента: 682116

Опубликовано: 25.08.1979

Автор: Уве

МПК: B65H 51/22

Метки: нитеподающее, текстильной

...фасками 5 а и 15 э -,ответствует отрезку а,. Ст-":;а бараба= на 15 между обеими канавками имеет выпуклый изгиб.Приводной элемент 21 выполнен в виде бесконечного ремня круглого профилями иа чертеже показан в двух положениях, которые он может занимать. Смена положения показана двойной стрелкой А-В. Стрелки С показывают направление движения приводного ремня), Ремень направляется роликом 23, расположенным свободно на оси 24, которая с одной стороны соединена с пружиной 25, Другой конец оси 24 несет плиту 26, расположенную напротив магнита 12,. Устройство работает сгедующим об= разом. Направляющий ролик, удерживаемый пружиной 25 находится в показанном начертеже положении. Ремень 21 контактирует с фасками 5 а и 15 а и приводит но...

Номер патента: 682435

Опубликовано: 30.08.1979

Авторы: Островский, Резниченко, Штекельберг

МПК: B65H 3/12

Метки: листового, отделения, стопы

...и фрикционных свойств листового материала. Устанавливают винтом-упором 19 величину щели 20 в зависимости от толщины подаваемого материала. В начале цикла толкатель 4 опускается, его пластины 29 уходят в зазоры 24 вакуумного стола. Нижний лист 32 стопы 8 опускается на рабочую поверхность вакуумного стола и притягивается к ней силой вакуума, несколько распрямляясь при этом,При движении вакуумного стола справа налево нижний лист стопы, увлекаемый рабочей поверхностью вакуумного стола, сме. щается влево, входя передней кромкой в выводную щель 20, окончательно распрямляясь благодаря наклонному положению пижнсй части 10 отсскатсля 9, Вышележащие листы нижней части стопы также смещаются влево из-за силы трения между ними. При этом часть 10...

Номер патента: 682437

Опубликовано: 30.08.1979

Авторы: Костарев, Рябов, Туомонен

МПК: B65H 59/00

Метки: намоточным, натяжения, провода, станкам

...навинчена гайка 30, которая служит для регулировки длины тяги в зависимости от задаваемого меньшего допустимого предела величины усилия натяжения провода. Рычаг 27 связан с рычагом 13 через упор 31.Устройство работает следующим образом. 10Приводится во вращение каркас 18, провод 5 стягивается с бобины и наматывается на каркас. При этом с помощью ролика 16 и механизма для раскладки 17 производится его укладка в ряд на каркасе, При на мотке на каркас прямоугольной формы наблюдаются значительные колебания скорости перемещения наматываемого провода за каждый оборот каркаса. Колебания скорости перемещения провода приводят к 20 колебаниям усилия натяжения провода. Полиспаст позволяет существенно снизить амплитуду колебаний усилия натяжения...

Номер патента: 682438

Опубликовано: 30.08.1979

Автор: Милько

МПК: B65H 67/06

Метки: зарядки, крестомотальной, магазина, шпулями

...лента 11.Вилкообразная рама 2 смонтирована на10 направляющих 12, неподвижно закрепленных на остове 13, и имеет зубчатую штангу14, связанную с приводом 15. Держатель 3шпули связан с якорем электромагнита 16, адержатель - 4 с резиновым роликом 17.15 На остове 13 установлены винтовые водилки 18 и 19, которые несут сопла 20 и 21,связанные с вентилятором 22.Устройство работает следующим образом,20 Размещенные в касс очередно передаются ч лоб 8 посредством бес ленты 11 и зубчатого ц 25 ющегося в противополо На выходе из желоба ш держателями 3 и 4 рам счет трения резиновогорывно вращающимся резиновым каточком 24 приводится во вращение. При этом шпуля получает вращение, противоположное направлению намотки. Поток воздуха, выходящий из сопла...

Номер патента: 685600

Опубликовано: 15.09.1979

Автор: Леонов

МПК: B65H 3/14

Метки: листа, отделения, стопы

...подвижную траверсу 2 с вакуумными захватами3, сопла 4, установленные на траверсе 2 сдвух противоположных сторон, н опоры 5 дляпрогиба стопы 6. Причем сопла выполнены ввиде эжекторньх вакуумных насосов, всасы.вающие полости которых соединены посредством трубопроводов 7 и 8 с вакуумнымизахватамн 3,Устройство работает следующим образом,Стопу 6 листов укладывают подъемным механнзмом на опоры 5 стола 1. При этом стопа между опорами прогибается, в местах наибольшего прогиба образуется зазор между от.дельными листами.В нужный момент включают привод, и тра.верса 2 опускается до упора в верхний лист.стопы. Включают подачу сжатого воздуха вэжекторные сопла-насосы 4, Зазор между верхним"листом и стопой увеличивается, и одновре.менно по трубопроводу...

Номер патента: 685601

Опубликовано: 15.09.1979

Авторы: Борискина, Мужичин, Новиков, Проворов, Рахимов-Тагиев

МПК: B65H 33/16

Метки: агрегату, гребенных, заправочная, лент, отделки, стойка

...несущих ветвей цепей 12,Валы 13 через цепные передачи 15 и редук. ор 1 б кинематически связаны с электродвигате. лями 17,Заправочная стойка работает следующим образом.з 68560На рабочие полки 4 и 5 устанавливают клубки ленты, которые заправляются через лентопроводящие ролики 6 и лентонаправляющне каточки 7 в агрегат. На резервные полки 8 и 10 устанавливают резервные клубки, причем резервные клубки могут быть установлены . на каждой резервной полке друг на друга по две штуки, что позволяет установить на резервных полках в два раза больше клубков, чем установлено на рабочих 4 и 5, При загрузке 10 клубков на верхние резервные полки 10 эти полки с помощью привода устанавливают на удоб. ной для обслуживающего персонала высоте, а по...

Номер патента: 685602

Опубликовано: 15.09.1979

Авторы: Ковалев, Матюшев, Плуток, Слесаревич

МПК: B65H 51/16

Метки: нитезаправочный, пистолет

...эжектора 15 (канал не показан), Для возвращения поршня в исходное положение он снабжается пружиной 16. Эжектор через канал 17 подключен к клапану, который выполнен в виде пластинки, перемещаемой посредством 1 О рычага с выступами 18 под действием усилия пальцев оператора, Отверстия, которыми снабже. на пластинка, совпадают (при перемещении ее) с соответствующими каналами в теле корпуса и тем самым пневмоцилиндр и эжектор под. 15 ключаются к источнику сжатого воздуха через штуцер 19, Нить, всасываемая эжектором, удаляется через нитепроводящий канал 20 н шланг, а далее в сборник отходов (не показан).При заправке машины нитезаправочный пи столет, находящийся в руке оператора, вводным наконечником 3 подводится к движущейся нити. Если в...

Номер патента: 685603

Опубликовано: 15.09.1979

Автор: Овсянников

МПК: B65H 54/28

Метки: нитераскладчик

...нем направляющими роликами 4 в 5, гибкий элемент 6, огибающий ролик 5 к жесткозакрепленный концами в точках и и б китепроводник 7, жестко соединенный с нитево.дителем 8, которые перемещаются по направля.ющим штангам 9, неподвижные кронштейн 10и нитепроводник 11, пазовый барабанчик 12и приводной шкив 13,Вращательное движение пазового барабан.чика 12 приводит в возвратно-поступательноедвижение нитеводитель 8 и нитепроводник 7.Нитеводитель 8 тянет эа собой закрепленный685603 Мине аз 5393/24 Тираж 9 одписно жгород, ул. Проектная ал ППП "Патент" 3на нем конец гибкого элемента б, перемещаяподвижный блок 3 (влево на фиг. 1 и 2) нарасстояние и со скоростью в 2 раза меньшейрасстояния и скорости нитеводителя 8,5При движении нитеводителя 8 в...

Номер патента: 686963

Опубликовано: 25.09.1979

Авторы: Грачев, Плессер, Радуцкий

МПК: B65H 31/26

Метки: книжно-журнальной, пачек, продукции, тетрадей, формирования

...а значит - плохое использование объема межоперационного склада; неудобство межоперапионного транспортирования лотков только лишь в горизонтальном положении, так как в йротивб 86963 Формула изобретения ЦНИИПИТираж 958 Заказ 5647/18Подписное ном случае находящиеся в них тетради рассыпа.ются; потребность в большом количестве лотковиэ-за хранения в них неспрессованных тетрадейв наклонном положении.Цель изобретения - упрощение процесса и повыщение его производительности.Это достигается тем, что при заполнении тее-радями каркас помещают на пути их потока,а прессование,производят непосредственно вкаркасе после его заполнения. оДля этого в каркасе предусмотрена откры.ваемая торцовая часть, которую после прессова.чия запирают.....

Номер патента: 692765

Опубликовано: 25.10.1979

Авторы: Босак, Сенкусь, Чехман

МПК: B65H 29/00

Метки: листовой, печатной, приемное

...стола 1осуществляется при помощи съемнойсмежной рукоятки 17 путем поворотачерез коническую передачу вала 10. червяка 9,Вспомогательный стапельный столвыполнен в виде ряда телескопическихтрубок 18. Трубки 18 состоят иэстальной основы 19 плотно уложенных 15и закрепленных на ней брусочков постила 20, изготавливаемых иэ легкогоматериала, например, пласТмассы истягивание в верхней части упругимэлементом - тросиком 21, выполняющим функцию пружины. Регулировканеобходимой силы натяжения тросика21, обеспечивающей горизонтальноеположение трубок 18 в период их перемещения, осуществляется винтом 22.В рабочем положении трубки 18выдвинуты и опираются на заднюю 23и переднюю 24 неподвижные опоры,Крайние трубки (или стержни) 18 соединены гибкой связью...

Номер патента: 692766

Опубликовано: 25.10.1979

Авторы: Белоусов, Мосолов, Розенгауз, Тихонов

МПК: B65H 31/00

Метки: автоматической, вывода, пачек, писем, письмосортировочной

...закрепленная арцрО ца Оскдиска, в заимодейстн унт с зубцаым к Олесом 53 выполцецц вместе с Обгонной муфтой 54, предцаэцачецойдля передачи поступательцого прерывистого днкжецкя це к конвейера,Постояцно вращающийся дкск 51 сообщает нознратцо-пост упатель:Ое движение зубчатой рейке 52, а зубчатоеколесо 53 совершает реверсивное движение Прк возвратном днкжецкк рейки 52 происходит расклкцквацке роликов Обгонной муфты 54 . Прк этом,двкжене цепи коцгейера прекращается,а кулачок 55, закрелеццьй ца дске51, ноздействует на микронкгюэтель,56, размыкающий цепь электромагнитатОрмозцого узла еОЗ;:ейстнукщегона звездочку 41, растормажквая ее,В это". момент стол 9 перегрузочногомеханизма 20 годзмается нерткк;льковверх к подводит пачку писем...

Номер патента: 692767

Опубликовано: 25.10.1979

Авторы: Лапин, Пономарев

МПК: B65H 54/22

Метки: мотальное, нити

...и конечнойугловых скоростей намотки (на чертеже передачаи электродвигатель не"=соефйнен "с механизмом шагового поворота и фиксатором,Устройство работает следующимобразом.Во время намотки волокна бобинодержатель 11 получает вращение оттрейия с наружной поверхностью подведенйого к нему фрикционного цилиндра 16, вал 17 которого соединен сосвоим приводом (на чертеже не показан) . При этом шпиндель 10 (см.фиг. 2), на котором смонтированбобинодержатель 11, неподвижен илиможет вращаться с конечной (минимальной угловой скоростью намотки через 40муфту сцепления 19 от зубчатогоколеса 23, установленного на шпин-:деле 10 на подшипниках 21, Зубчатоеколесо 23 в этом случае получаетвращенйе от зубчатого колеса 25,жестко установленного на валу...

Номер патента: 694066

Опубликовано: 25.10.1979

Авторы: Клиффорд, Томас

МПК: B65H 29/62

Метки: листов, сортировки

...к лоткам, Элемент 11питающий и поднимающий лотки, содержит пару взаимодействующих с пальцами 17 кулачков 18, которые переме- З 0щаются вдоль траектории листа впределах вертикального ряда лотков,Кулачки 18 закреплены на каретке 19,которая передвигается с помощью винтов 20, в свою очередь, приводимыево вращение пружинным двигателем,перемещая каретку от верхнего лоткак нижнему, Движение осуществляетсяшагами от лотка к лотку при одномобороте механизма 21, который освобождается при поступлении на соленоидсигнала от выключателя 22, указываю-.щего, что задняя кромка листа прошлаи что лист поступил на лоток, Электромагнитная муфта 23, приводимая вовращение двигателем главного привода 10,.при поступлении сигнала с множительного аппарата...
