B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.

Номер патента: 519380

Опубликовано: 30.06.1976

Авторы: Дябель-Собко, Купершмидт, Розенфельд, Теплицкий

МПК: B65H 54/54

Метки: бобинодержатель

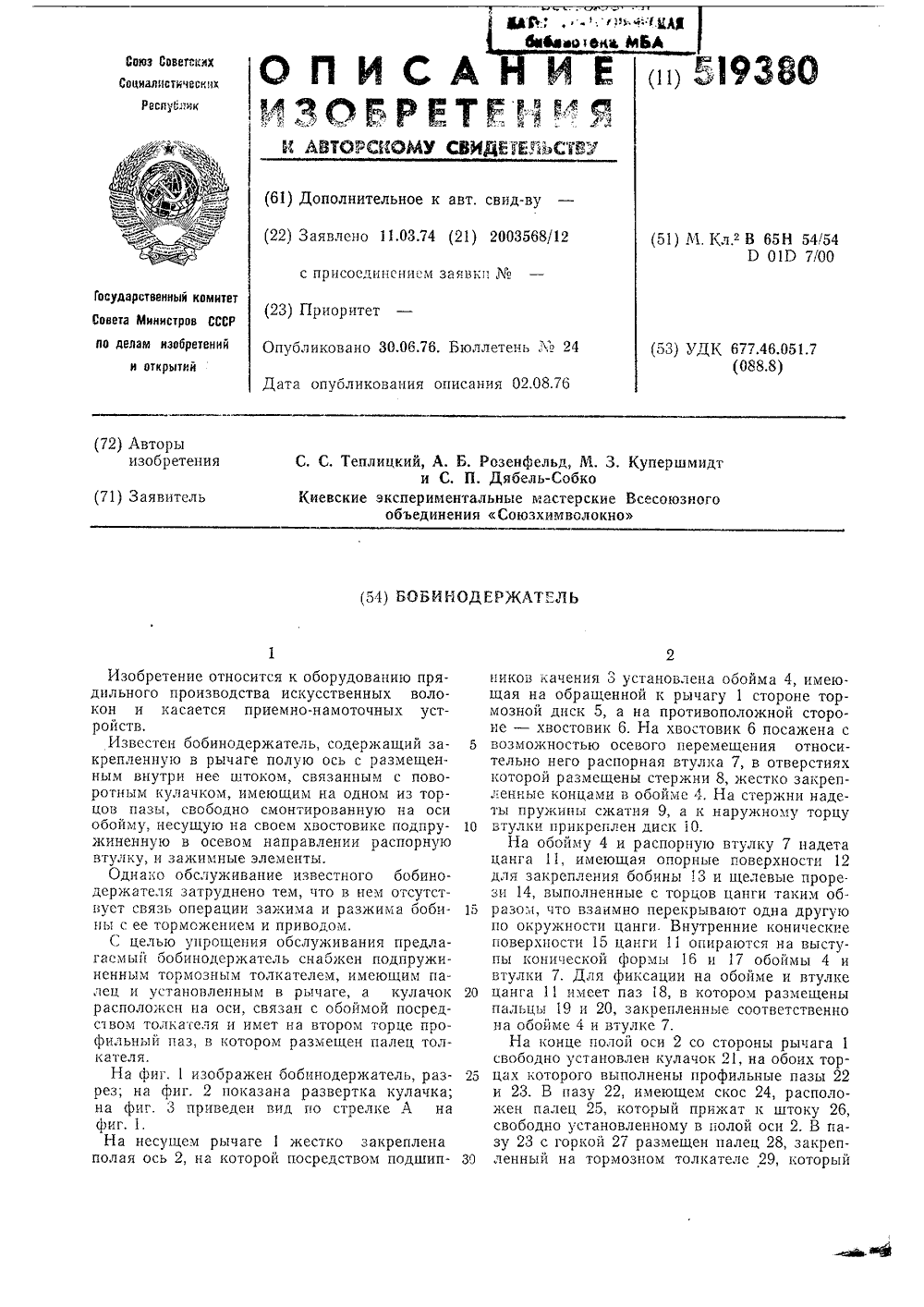

...конце полой оси 2 со стороны рычага 1 свободно установлен кулачок 21, на обоих торцах которого выполнены профильные пазы 22 и 23. В пазу 22, имеющем скос 24, расположен палец 25, который прижат к штоку 26, свободно установленному в полой оси 2. В пазу 23 с горкой 27 размещен палец 28, закрепленный на тормозном толкателе 29, которыйустановлен в рычаге 1 с возможностью осевого перемещения и несет на себе пружину 30,К кулачку 21 жестко прикреплена рукоятка управления 31 с фиксатором 32.В исходном положении несущий рычаг 1 отведен от фрикционного цилиндра 33 и рукоятка 31 находится в крайнем нижнем положении (на фиг. 3 изображено тонкими линиями). При этом палец 25, прижатый к штоку 26, находится в положении а, палец 28 тормозного...

Номер патента: 520270

Опубликовано: 05.07.1976

Автор: Иванов

МПК: B41F 13/00, B65H 35/00

Метки: машин, печатных, приемное, рулонных

...,транспор"ера, выполненного в виде цилинд,ра 7 и тесемочного транспортера 8; прием но-передающего механизма, выполненного :в виде цилиндра 9,.приводимого во враще,ние посредством звездочек 10,11 и цепи 12, по краям которого расположены кольца 13, 14 с захватами 15, установленными наосях 16, ,и управляемыми кулачками 17,18, причем кольца свободно установлены на оси 19 цилиндра 9 и приводятся во вращение посредством шестерен 20,21,22 приемного транспортера, состоящего иэ тесемочного транспортера 23, взаимодействующего с цилиндром 9, тесемочных тренспортеров 24, 25, взаимодействующих один с другим, и820270 3направляющих 26; стапеля 27 с передними упорами 28; привода, содержащего шестерни 29,30,31.Приемное устройство работает следующим...

Номер патента: 520312

Опубликовано: 05.07.1976

Авторы: Глинкин, Дмитриев, Саенков, Уткин

МПК: B65H 81/06

Метки: гибкий, нанесения, оплетки, трубопровод

...устройство; на фиг. 2ная головка,На дисках 1 и 2, уста1 размещены питающие катутнжи 3, сным материалом , например,Диски врашаотся в противополлениях, Вдоль их центральной осиПроволока тянущаяся с питающих катушек,приводит во вращение намоточную г ловку,при этом левая часть головки вращается против часовой стрелки, правая - по часовойстрелке. Проволока с катушек диска 2 про.ходит через пазы сепаратора 22 и укладывается при помощи кольца 19 на трубопровод.Воздух из промышленной магистрали пошлангу 27 поступает в стакан 16 и выдавливает из туба 26 накопитель, который растекается по внутренней поверхности втулки14 и наносится ровным слоем на первыйслой оплетки трубопровода, Проволока с катушек диска 1 проходит через пазы сепаратора...

Номер патента: 466749

Опубликовано: 05.07.1976

Авторы: Аниканов, Грачев, Закс, Радуцкий, Хейфец

МПК: B65H 31/00

Метки: выводное, ротационной, рулонной

...для выталкивания заодин ход одной пластины, при этом однапластина подается в бункер до поступленияв него тетрадей, а другая - после завершения процесса образования пачки в этом бун-,кере, Команда на включение привода шибера псдается от программного устройства 1.так же, .".ак и на стрелку.Для обеспечения надежного транспорти,рованйя пачки, с достаточно большой высотой,с каждой стороны отводящего транспортера ф12 установлены два замкнутых горизонталь-но расположенных один под другим транспортера 28 (фиг. 3), на которых размещеныподдерживающие пачку 10 планки, имеющиевысоту не меньше, чем высота пачки. Ско- ффрости транспортеров 12 и 28 выбираютсятакими, при которых обеспечивается синхронная подача под бункера планок для надежного приема и...

Номер патента: 441787

Опубликовано: 05.07.1976

Авторы: Аниканов, Грачев, Закс, Радуцкий, Хейфец

МПК: B65H 3/06

Метки: газет, отдельные, разделения, стопки, части

...оказывается под темроликом 5, который при своем дальнейшемдвижении будет отделять ее от стопки 11. 441787 лики отделены от барабана и имеют независимое от него вращение. Кроме того, чред-, ложенная конструкция устройства позволяет осущестекть процесс совмещения отдельных газет непосредственно внутри барабана.Чтобы исключить трение между нижней газетой в стопке и роликами, последние установлены с воэможностью вращения в направлении противоположном направлению вращения барабана.С целью надежного заведения очередно- ф го подходящего ролика в зазор между отог иутой валиком сфальцованной стороной газеты и стопкой валики выполнены с воэможностью вращения в направлении противоположном направлению вращения дополнительного ф барабана.На фнг.1...

Номер патента: 521205

Опубликовано: 15.07.1976

Автор: Романенков

МПК: B65H 19/10

Метки: раскатки, рулона

...ц на катушке, между щекой 17 и направляющей 20, в углублении находится сегмент 26, поворачивающийся на горизонтальной оси - опоре и находящийся во временном зацеплении с роликом 27 фиксатора 25 50 (фиг, 6 и 7). У торца катушки на ее конце иасажено кольцо 28 ограждающее кольцевой участок канавки-дорожки, способное вращаться и фиксироваться на катушке с помощью винтов 29. На наружной цилиндричес- Я кой поверхности кольца 28 имеется выход кольцевого участка канавки-дорожки, служащий для перехода роликов 15 опоры 2 с, другой катушки, На торце кольца расположен уступ 30 (фиг. 3) под выступ 31 на, 60 другом торце катушки для фиксации кетушек между собой.В цилиндрическое отверстие катушки, концентричное с ее осью, вставлена трубка 32 (фи...

Номер патента: 521207

Опубликовано: 15.07.1976

Авторы: Ананьева, Евдокимова, Чуракова

МПК: B65H 54/02

Метки: нитевидного, патрон

...и копна прорези. Каждый фиксаторсостоит из шарнирно установленной вилкии упора.На фиг, 1 изображен предлагаемтрон, на фиг. 2 показано 1 расположесаторов на нем,Патрон состоит из трубки 1, изготовленной из листЬвой упругой заготов и, имеющей перфорацию О. для прохода жидкости,илк нара. Трубка нмеетсквознуюпрорезь д,фйпопненную по вийтовой линии от тор 4па А до торца Б. В местах начала и кониапрорези на боковой поверхности трубки уе.торцов установлены фиксаторы, каждый изкоторых состоит кз шарнирно установленной вилки 2 и упора 3, Фиксаторы обеспечивают жесткость патрона перед намоткойна него нитевидного материала и сохраняютлирину прорези постоянной.Перед установкой патрона на веретеномотальной машины вилки вставляют в упоры,Первый...

Номер патента: 522118

Опубликовано: 25.07.1976

Автор: Англинов

МПК: B65H 9/10

Метки: банок, корпусов, ориентации, продольному, шву

...через шестерни 6 и 7 и фрикционнуюмуфту 3, На валик 2 насажены, чередуясь, эластичные 8 и металлические 9 ролики.Второй набор эластичных и металлических роликовнасажен на валик 10, смонтированный в ползуне 11,в котором закреплена также ось 12 с роликом 13, взаимодействующим с неподвижным копиром 14 для перемещения ползуна 11 по пазу 15 в патроне 1, на котором смонтированы боковые ограничители 16 корпуса банки. Патрон 1 приводится во вращение (илиповоротное движение) относительно оси вала 5 с помощью силового механизма.Корпус банки надевается на полэун 11 в момент, когда последний находится в своем верхнем положении.Затем ползун 11 в результате перемещения ролика 13по копиру 14, вызванного поворотом патрона 1 отно.сительно этого...

Номер патента: 522119

Опубликовано: 25.07.1976

Авторы: Богач, Дрыга, Пащенко

МПК: B65H 54/14

Метки: автомата, второго, закрепления, конца, нити, образования, резерва, уточно-мотального, шпуле

...6 - процесс закрепления конца нити и образования второго резерва на шпулеУстройство для закрепления конца нити и образо. вания второго резерва на шпуле уточномотально- щ мата содержит переднии центр 1 уточномоавтомата, в который встроено свободно ееся гнездо 2. На гнезде 2 смонтирован сбр 3 дополнительных витков нити, выполнен.де конической втулки, охватывающей гнез.чем втулка - сбрасыватель 3 установлена та.зом, что верпп 1 на ее конуса направлена в шпули. Для подвода нити в рабочую зону служит навитель 9, совершающий необходимое движениепомоши тяги 10, рычага 11 и кулачка 12. Устройство работает следующим образом. Во время работы по образованию второго резервна шпуле 13 (см. фиг. 2) направитель 9 нити 14, пол ая перемещение от кулачка...

Номер патента: 523013

Опубликовано: 30.07.1976

Авторы: Бекин, Иванов, Мухин

МПК: B65H 9/20

Метки: листового, ориентации, подачи

...на опоре 20 симметрично относительно линии выравнивания 17 с некоторым зазором,Датчики контроля положения продольной кромки 21 и 22 также неподвижно установлены на опоре 20 симметрично относительно линии выравнивания продольной кромки 23 с некоторым зазором.Величина зазора между датчиками 18, 19 и 21, 22 обуславливается требуемой точностью ориентации листа соответственно в поперечном и продольном направлениях.Устройство работает следующим образом.Лист 24 подается транспортером 1 через прижимные планки 2 и 3 на позицию ориентации. Останов подачи листа 24 производится при перекрытии поперечной его кромкой луча 25, падающего от осветителя 26 на фотодатчик 15. При этом останавливается движение транспортера 1, и лисг 24 жестко...

Номер патента: 524703

Опубликовано: 15.08.1976

Авторы: Осин, Романов, Сорокин, Титов

МПК: B29C 65/52, B29D 23/00, B65H 29/04 ...

Метки: длинномерных, например, отбора, резиновых, рукавов

...и с прижимным рычагом 13,Прижимной рычаг 13 установлен на основании 0 с возможностью возвратно-поступательного перемещения в поперечном движению приводного транспортера 2 направле- щнии. Прижимной рычаг 13 имеет пазы 14,в которых помещены закрепленные в основании 6 направляющие пальцы 15, Прижимной рычаг 13 подпружинвн пружиной 16,один конец которой закреплен на прижимном ррычаге 13, а другой - на основании 6. Наконце рычага 13 установлен копирпый ролик17, взаимодействующий с закрепленными настанине 1 копирами 18, На других основаниях б закреплены на осях 7 поддерживающив овальные губки 19 для поддержания рукава для исключения его провисания. На выходном,участкетранспортера 2 копир выполнен в виде закрепленной на шарнирных рычагах 20...

Номер патента: 525605

Опубликовано: 25.08.1976

Авторы: Киселев, Рушинский, Сабусов

МПК: B65H 19/26

Метки: автомат, длины, заданной, наматывания, полотна, рулон

...выподшеиное и Виде плоскойееружинье 1 86, ДРйсстйуюдк,)Й непосредственноца разматываемый рулон,15Сверху над шпинделем установлен аварийный микропереключатель 187, служащий для автоматического эстанова автомата в случае отказа в электроблэкцровке20при намотке рулона, На валу разматываемэго рулона 177 установлен электромагнитный тормоз 188. На автолеате ус;тановлец счетчик выработки количества рулонов,а на пульте управления предусмотрено ручное (при залравке) и автоматическое управление автоматом,Работает автолдат следующим образом.Полотно с разматываемого рулона 177,сматываясь, проходит под первой качаюЗ 0щейся рамой 178, далее огибает направляющие валики 180 и 182, проходит цад.ширителем 183, затем под второй качающейся...

Номер патента: 526578

Опубликовано: 30.08.1976

Авторы: Карл-Хайнц, Лотар

МПК: B65H 43/08

Метки: базисной, линии, листа, относительно, положения, регистрации

...линии 3 контролируется фотоэлектрическими приемниками 4, расположенными на небольшом расстоянии друг от друга ниже уровня стола 2 и сопряженных с источником света 5. Напряжение сигнала фотоэлектрических приемников 4 зависит от того, насколько лист 1 перекрывает лучи источника света 5, падающие на эти приемники 4. Наличие дешифрующей схемы позволяет точно определить положение кромок листа 1. В зависимости от требуемой точности измерения можно подобрать соответствующую градацию интервалов между приемниками 4 и их собственную ширину, При этом можно регулировать пределы допусков для косых листов, нормальных листов и т. д. без механического перемещения фотоэлектрических приемников, например мультифотоприемника.Несколько фотоэлектрических...

Номер патента: 528247

Опубликовано: 15.09.1976

Автор: Стравинскас

МПК: B65H 54/54

Метки: бобинодержатель

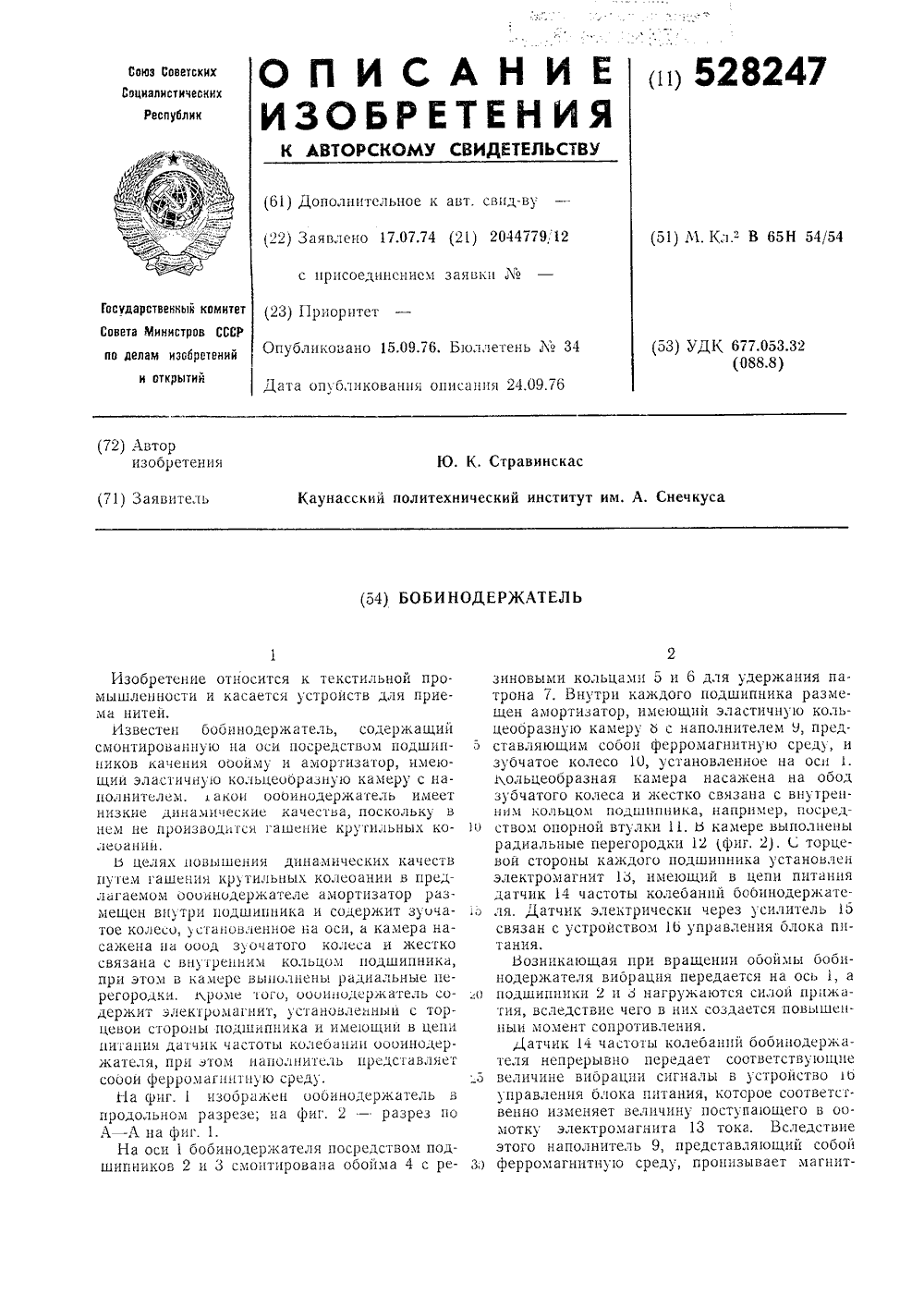

...1, а о подшипники 2 и 3 нагружаются силой прнжатия, вследствие чего в ннх создается повышенныи момент сопротивления.Датчик 14 частоты колебаний бобинодержателя непрерывно передает соответствующие 5 величине виорацпи сигналы в устройство ьуправления олока питания, которое соответсгвенно изменяет величину поступающего в оомотку электромагнита 13 тока. Вследствие этого наполнитель 9, представляющий собой Зо ферромагнитную среду, пронизывает магннт528247 Тираж 9 зд, ЬЪ 16 каз 200 дппоное Ц 1-1 ИИ ПИ пографпя, кр Сапунова, 2 ный поток определеннои силы, что способствует автоматическому регулировани 1 о его вязкости.Прн малых оборотах бооинодержателя устройство управления олока питания подает электрический ток в оомотку электромагнита...

Номер патента: 529805

Опубликовано: 25.09.1976

Авторы: Норберт, Пауль, Томас, Хейзен

МПК: B65H 75/16

Метки: кассета, электрографическая

...верхней крь,цке 2, оторые ь закрытом состоянии эбразуют светонспроницаелый заслон.Верхняя крь шка 2 имеет переднюю сгенку 16, Оэковые стенки 17 . адиюю с ен к, 18,Выступаюшие вниз ребоа 19, гроходяшие в крьццке 2 Вдоль бэкэвык стенок, ймеют паз .я Г.ере 11 энки О, Вьполнеенои из ткани :.;1 и из пласгикэвОй пленки, дл предэтьра-,",П 1 цения уменьц.ения к -1 честна ионэв Вэ Время получе:.я ксерографич.ского изображения. Пв, епэнка 11 ркреплена при помоци рейки1, устанэвлспп:эй поверх перепонки,;: Ж пэс;1 эдую им ВдаВпванием рейки Герес.энкч в паз р.бе 19.В к "Рдый 1 з капа.1 ОВ 9 ус ГанОВл .-ы пэ --,ЭС: .МгтЕРИДЛС, ИМЕЮШЕГО ДостатэЧОВсок:, . 1 ффициот трения (губчат, я рези1 а 1, Д Я ТЭ) О, ЧтобЫ ТЕСПЫЙ КОНТДКТ Нцжле".;".:оэны...

Номер патента: 529966

Опубликовано: 30.09.1976

Автор: Олейник

МПК: B62D 55/18, B62D 65/12, B65H 79/00 ...

Метки: гусеничных, сматывания, цепей

...содержащее намоточную звездочку, связанную с приводом и установленную на профилированных направляющих, по которым перемешается сматываемая гусеничная цепь 11.Такое устройство громоздко, требует специального привода и не позволяет сматывать гусеничные цепи с упругими резино-мегаллическими шарнирами из-за того, что в свободном состоянии такая гусеничная цепь с тупиц, при этом на ступицновлены серьги для присоего приспособления.На фиг. 1 показано предлагаемое у ство, поперечный разрез; на фиг. 2 - вид сбоку.Устройство содержит намоточную звездо ку 1, приводимую в движение чалочным приспособлением 2 с помощью серег 3, установленных шарнирно на ступицах 4. Ступицы телескопически входят друг в друга и стягиваются винтом 5. На ступицах...

Номер патента: 529982

Опубликовано: 30.09.1976

Автор: Федосеев

МПК: B65G 51/00, B65H 31/00

Метки: плоских, стопу, укладки

...плоскость которой расположена параллельно поверхности Б, а также пластинами 4 и 5. Подающий канал 1 послев рхности Б переходит в поворот уклаую камеру 6.стенках 2 и 3, на участк щего канала, имеются отверстия 7 и вязан529982 ные с источником сжатого воздуха, причемотверстия 7 расположены под углом в сторону движения деталей, а отверстия 8 подуглом А, против движения деталей. В стенке 2 по направляющей поверхности Ц расположены отверстия 9 перпендикулярно кплоскости подвижной опоры 10, расположенной напротив одной из стенок поворотно-укладочной камеры 6, на расстоянииотповерхности В. В пластинах 4 и 5 по рвсей поверхности имеются отверстия 11для выхода отраженного воздуха,Детали, попадач в подающий канал 1,под действием мощного воздуха,...

Номер патента: 533537

Опубликовано: 30.10.1976

Авторы: Гусаренко, Мищенко

МПК: B65H 59/38

Метки: нитевидного, перематывания

...5. НЯ одном конце валя барабана 6 установлена электромагнитная порошсовая муфта 8 с электродвигателем 9, связанная с задатчиком натяжения 1 О. На другом конце вала барабана 6 -размещен датчик 11 положения петли, под- ключснньЙ к рс:улирусмому приводу 3 подающего элемента , сбеспс;ива 101 цего подачу нитевидно з 12 тср 112 а 1 в ком 1 снсатор. Ма те 1 зиал 1" сз 1 атызастся с Отдс 10 т 5 сй катушки 13, подтормаживзсмои тоомозОм 14Для вращения ИрисаИОЙ катушки 1 предусмотрен регули 1 русмый элсктричсский привод58 З 537 длина петл 1 увел:1 чится, сигнал датчика положения пс1 и скорос 1 ь пода 11 и материала уменьша 1 с 11. 11 о:;ос равенство скоростей наступит прп другой длине петли, по с прежним гзня".еппс.,1 11 зтязки 1 ия материала. 10...

Номер патента: 534187

Опубликовано: 30.10.1976

Авторы: Дьердь, Йозеф, Лайош, Шандор

МПК: B65H 51/14, H01B 13/008

Метки: тяговое

...3.Также, как и в верхней гусенице, корпус цилиндра 13 нижней гусеницы через шарнирно соединенный с ним стержень 37 и шток 38 поршня 15, через расположенные в неподвижной опоре 26 шарниры 39 и 40, а также шарниры 41 и 42, воздействуют соответственно на звенья рычажной системы 43, 44 и 45, 46, которые через шарниры 47 и 48 присоединены к направляющей 6.Привод верхней 1 и нижней 4 гусеничных цепей осуществляется соответственно через ведущие звездочки 49 и 50 и ведомые звездочки 51 и 52, Подпружиненные опорные ролики 53, 54, 55 и 56 служат для компенсации вытяжки цепи в процессе эксплуатации,Поступательное движение верхних 2, 3 и нижних 5, 6 направляющих в плоскости, проходящей через продольную ось кабеля, осуществляется синхронно с помощью...

Номер патента: 535033

Опубликовано: 05.11.1976

Автор: Мертон

МПК: B65H 3/06

Метки: аппарата, копировального, листопадающее

...22 и под-йружиненную лапку 23, установленную с возможностью вращения на подьемном рычаге24, а рычаг 24 шарнирно закреплен на,втором подъемном рычаге 25, Второй годьемый рычаг укреплен в основании накладногостола с помощью шарнира 26 и в свободномсостоянии взаимодействуют со стопорными1 цтифтами 27, Прижимной элемент 21 движется вверх от кулака 28 через подъемныерычаги 24 и 25,,30При добавлении новых листов в накладнойстол листы останавливаются иа вершине ла-пок 23, Новые листы препятствуют движению лапки вверх, когда подъемные рычагиподнимаются, заставляя шарнирно установлен-,ю лапку смещаться вниз относительно двищегося вверх прижимного элемента 21,Лапки продолжают движение вниз до тех порпока они не сместятся ниже стапеля,...

Номер патента: 535200

Опубликовано: 15.11.1976

Авторы: Бакшеев, Карталев, Троицкий

МПК: B65H 33/12

Метки: листов, механизм, потока, разделения, сфальцованных

...15, загнутый книзу козырек которой сбрасывает газеты с захвата при его отходе в исходное положение. Положения планки 15 регулируется винтом 16. Регулировочный винт 17 служит для установки величины хода якоря электромагнита. Возвращение механизма в исходное положение происходит под действием пружины 18. На транспортере 2 установлены вращающиеся ролики 19 - 22. Ролик 19 расположен в зоне разделения потока. Он установлен выше ролика 21, благодаря чему транспортер имеет на. клонный участок, обеспечивающий прохождение передних кромок сфальцованных листов выше траектории конца захвата 8 при любой толщине потока. Ролики 20 и 21 находятся от точки разделения потока на расстоянии, равном наименьшему шагу потока, и служат для535200, вывода...

Номер патента: 535201

Опубликовано: 15.11.1976

Авторы: Карпушин, Телепоровский, Черкасов

МПК: B65H 54/54

Метки: бобинодержатель

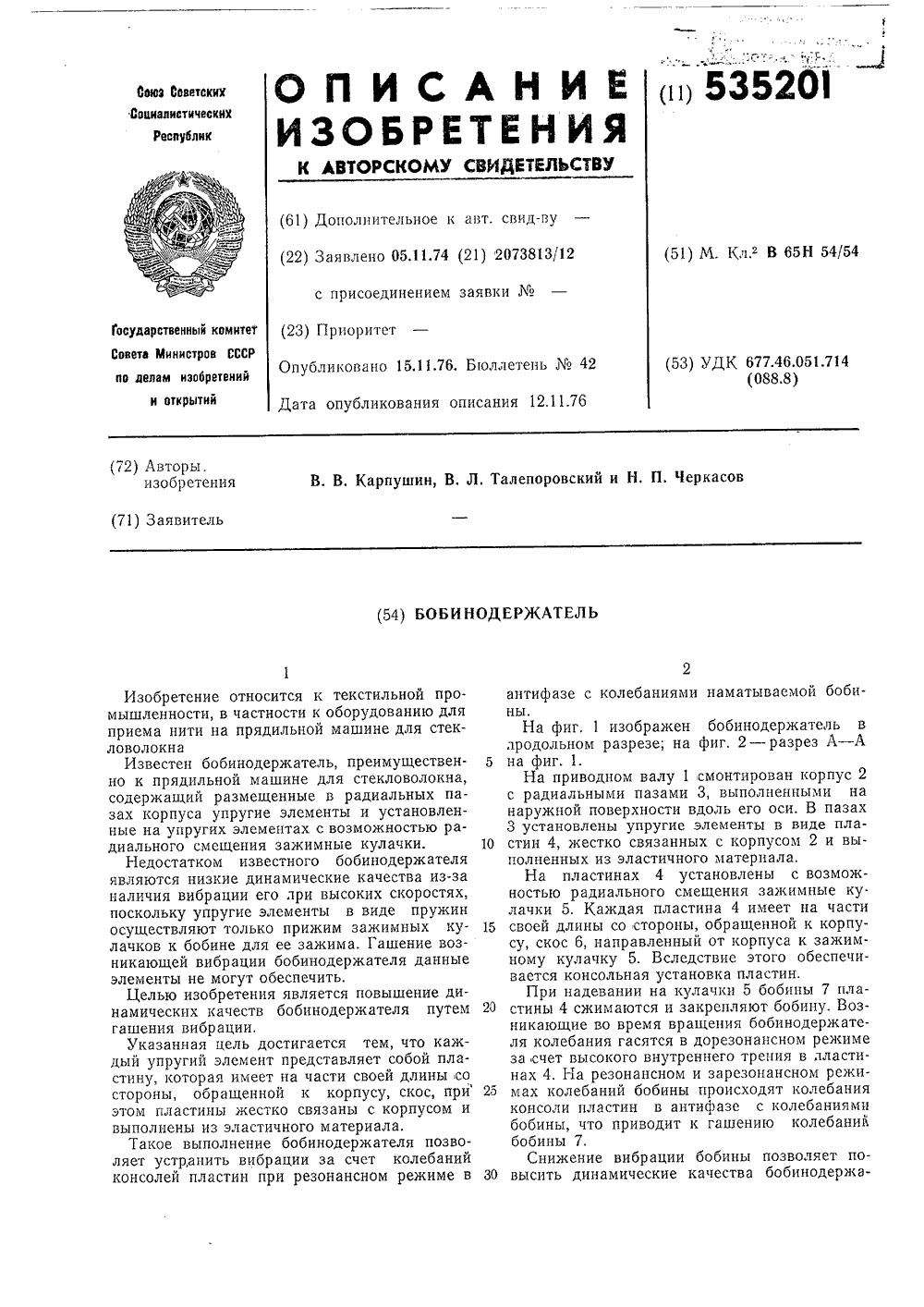

...материала.Такое выполнение бобинодержателя позволяет устранить вибрации за счет колебаний консолей пластин при резонансном режиме в Талепоровский и Н, П. Черкасов антифазе с колебаниямины. На фиг. 1 изображен бобинодержатель впродольном разрезе; на фиг. 2 - разрез А - А 5 на фиг. 1.На приводном валу 1 смонтирован корпус 2с радиальными пазами 3, выполненными на наружной поверхности вдоль его оси. В пазах 3 установлены упругие элементы в виде пла стин 4, жестко связанных с корпусом 2 и выполненных из эластичного материала,На пластинах 4 установлены с возможностью радиального смещения зажимные кулачки 5. Каждая пластина 4 имеет на части 15 своей длины со стороны, обращенной к корпусу, скос 6, направленный от корпуса к зажим- ному...

Номер патента: 445248

Опубликовано: 25.11.1976

Авторы: Аниканов, Гольцман, Грачев, Закс, Олейник, Радуцкий, Фрумкин, Хейфец

МПК: B65H 3/06

Метки: газет, отдельные, разделения, стопки, части

...1.В устройстве имеется механизм для выделения подлежащих разделению стопок цз общего потока одинаковых стопок, фальцы каждой из которых;повернуты на 180,по отношению к предыдущей. Этот механизм содержцгдатчик 12, контактирующий с проходящими З 5по рольгангу 13 стопками 3 и подающий снг.нал на одноразрядный циклический счетчик14. Исходное положение счетчика 14 кнопкой15 сброса устанавливается по выделяемойстопке при поступлении ее на ролики 1 б рольганга 13, которые в зоне взаимодействия этого рольганга с:подвесками 5 транспортера 4выполцены консольными, За датчиком 12 установлен упор 17, выставляемый на пути движения стопки 3 электромагнитом 18 по сигналам от счетчика 14 и датчика 11,Барабан 1 приводится в движение от...

Номер патента: 536105

Опубликовано: 25.11.1976

Авторы: Большакова, Зайцев, Коварский, Цитович

МПК: B65H 51/26

Метки: нити, подачи

...перфорированного ремня (не показан). Ось,3 посредством подшипника 19, шайбы 20 и болта 21 удерживается в корпусе 22, который ,крепится к станине вязальной машины,Устройство снабжено также входным нитенаправляющим глазком 23 и выходными глазками 24 и 26, установленными соответственно соосно фланцу 8 и эксцентрично оси цилиндра 1. Целесообразно, чтобы нижняя часть барабана 1 расширялась для предотвращения смещения излишнего количества витков нити,Устройство может иметь рычаг 26, обхватывающий барабан 1 (см. фиг. 2). Рычаг 26 содержит вилку 27, обхватывающую раскладчик 2, Рычаг установлен на оси 28, Плечо 29 рычага несет оси 13, которые входят в проточку 30 полумуфты 14. При наматывании витков нити вилка 27 рычага отклоняется и в верхнем...

Номер патента: 537012

Опубликовано: 30.11.1976

Автор: Гросман

МПК: B65H 54/28

Метки: нитераскладчик

...О лен в корпусе 3 со сквозной прорезью 4 и имеет камеры реверса 5, каждая из которых выполнена по крайней мере с одним отверстием б (см. фиг. 1 и 2), расположенным в зоне переходных участков винтовой канавки 2, В боко вых стенках корпуса выполнены отверстия 7,причем эти отверстия и отверстия камер реверса удалены от оси вращения ротора на одинаковое расстояние.Рабочие ветви 8 винтовой канавки имеют 20 сквозные каналы 9, причем на каждой рабочейветви они наклонены в противоположные стороны, а на участках перехода 10 отсутствуют.Подачу газообразной среды в ротор осуществляют по центральному каналу 11 вала 12.25 Вдоль прорези корпуса установлены пруток 13и отражательная пластина 14, образующая с корпусом щель 15.Работа нитераскладчика...

Номер патента: 537013

Опубликовано: 30.11.1976

Авторы: Васильев, Лапин, Рустов, Форер

МПК: B65H 54/28

Метки: намотки, нити

...Затем завинчиванием винтов 11 поджимают крышку 10, фиксируя тем самым достигнутый перекос втулки 7 с фрикционным цилиндром 2 и выбирая при этом люфты в роликоподшипниках 8 и 9.Аналогично производится регулировка и при втором варианте установки втулки 7, отличие состоит в том, что необходимый перекос фрикционного цилиндра достигается перемещениемсферических поверхностей внутренних колец20 и 21 по сопрягающимся с ними сферическим поверхностям крышки 24, фланца 25 и5 наружных колец 22 и 23.После окончания регулировки включаетсяэлектродвигатель 17, приводящий во вращениефрикционпый цилиндр, к которому затем подводят бобинодержатель с заправленной на10 него от нитераскладчика нитью, и начинаетсянамотка волокна обычным фрикционным способом....

Номер патента: 537014

Опубликовано: 30.11.1976

Авторы: Воробьев, Зельдин, Полякова, Пономарев

МПК: B65H 54/28

Метки: намотки, нити

...получения любой формы намотки с минимальной затратой времени на перенастройкумашины в период перехода с одной формы намотки на другую,Это достигается тем, что предлагаемое устройство имеет гидроусилитель, связанный смоментным гидродвигателем и регуляторомскорости, и реверсивный электродвигатель.11 рограммозадатчик электрически связан с реверсивным электродвигателем, выходной валкоторого соединен с золотником гидроусилителя, при этом гидроусилитель и моментный гидродвигатель охвачены механической обратнойсвязью, Переход с одной формы намотки надругую обеспечивается программой электронной системы управления реверсивного электродвигателя, благодаря чему можно задатьлюбой закон движения кольцевой планки,обусловливающий получение...

Номер патента: 537015

Опубликовано: 30.11.1976

Автор: Хайзерук

МПК: B65H 75/34

Метки: длинномерного, намотки

...1 станины 2 установлена с возможностью вращения рамка 3. На рамке 3 параллельно и со смещением относительно ее оси вращения смонтирована рукоятка 4. Перед опорным элементом 1 размещено средство для подачи материала в виде пары валиков 5, один из которых подпружинен. На рамке 3 перпендикулярно к ее оси жестко закреплен винтовой раскладчик 6 с насаженным на него с помощью зуба 7 направляющим роликом 8.Параллельно раскладчику 6 на рамке 3 с помощью оси 9 смонтирована катушка 10, связанная парой конических зубчатых колес 11 и 12 с рукояткой 4. Катушка 10 выполнена из двух частей, вставленных одна в другую, для обеспецения снятия с нее намотанной бухты,3Для предотвращения выхода кабеля 13 из канавки направляющего ролика 8 над раскладчиком...

Номер патента: 538961

Опубликовано: 15.12.1976

Авторы: Мигаускас, Терещенков, Якутис

МПК: B65H 3/08

Метки: листов, отделения, стопы

Номер патента: 538962

Опубликовано: 15.12.1976

Автор: Рузгус

МПК: B65H 5/08

Метки: листов, подачи, стопы

...фиг. 1 изображено предложенное устройство; на фиг. 2 - валик; на фиг, 3 - уча сток валика в разрезе по А - А на фиг. 2.Устройство содержит валик 1 с,присосками 2, стол 3, загруженный листовыми заготовками 4, и упор 5. Стол 3 опирается на пружины 6, а снизу к его основанию прикреплен вибра тор 7. Присовые выступылениями.Работает устройство следующим образом.Установленные на стол 3 листовые заготовки 4 поджимаются с определенным усилием пружинами 6 к валику 1. При вибрации стола верхний лист получает вертикальное движение вверх-вниз и то сильнее прижимается, то отходит от валика 1. Во время хода вверх лист деформирует кольцевые выступы - края присосков 2, прикрепляется к ним, а при опускании стопы валик, вращаясьпереносит его на...
