B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.

Номер патента: 183677

Опубликовано: 01.01.1966

Авторы: Немнонов, Ткацко

МПК: B65H 73/00

Метки: 183677

...установленных на вертикальных валах 4 и 5, связанных пружиной б, и горизонтальных валах 7 и 8, связанных пружиной 9, пару резиновых роликов 10, получающих поочередно возвратно-поступатель ное движение, двух пар вращающихся навстречу друг другу желобчатых роликов 11 и 12, установленных на вертикальных валах 13 - 16, и эластичного кольца 17, установленного перед желобчатыми роликами 12 в зоне дей. 3 ствия пневмопровода. Последнии выполнен в иде патрубков нагнетающего 18 и отсасываощего 19. Вертикальные валы 4, 5, 13, 14, 15 и 16 получают движение с помощью цепных передач 20, 21, 22, зубчатой передачи 23 и 24 и червячного редуктора 25 и 26 от электродвигателя 27,Патроны по шпулепроводу подаются к дискам, которые, вращаясь навстречу друг...

Номер патента: 183719

Опубликовано: 01.01.1966

Автор: Ивановский

МПК: B65H 54/14

Метки: заправки, канал, конца, нити, початка, уточной, шпули

...2,подвижная часть которой вращается от главного вала машины. При прохождении початкавнутри муфты последняя совершает несколько оборотов в зависимости от длины початка. При движении початка лапки 20 и 21 муфты скользят по поверхности початка по винтовой линии, не нарушая структуры намотки, и своими концами подхватывают нить, спирально замотанную на поверхности початка, и обрывает ее.Пройдя муфту 2, початок захватывается второй парой подающих роликов 3 и поступает в сопло 4, где конец нити снимается с поверхности початка и засасывается в трубу 24. Вибрирующая щетка 25 способствует удалению конца нити,При выходе початка из сопла 4 зажим 5 от воздействия головки шпули раскрывается, скользит по поверхности початка и после прохождения...

Номер патента: 183881

Опубликовано: 01.01.1966

МПК: B65H 54/30, D01D 7/00

Метки: механизм, нитераскладывающий

...механизм, содержащий пространственный кулачок с бесконечным перекрещивающимся пазом, по которому ходит ползун, жестко связанный со штангой, и амортизаторы, отличающийся тем, что, с целью повышения производительности, амортизаторы расположены с торцов кулачка, установленного на приводном валу подвижно в осевом направлении.2. Механизм по п, 1, отличающийся тем, что амортизаторы выполнены в виде регулируемых упоров, например пружинных. присоединением заявкиИзвестен нитераскладывающий механизм,содерткащий пространственный кулачок сбесконечным перекрещивающимся пазом, покоторому ходит ползун, жестко связанный соштангой, и амортизаторы,5Предлагаемый механизм позволяет повысить производительность труда. Это достигается тем, что...

Номер патента: 185150

Опубликовано: 01.01.1966

Авторы: Грищенко, Свиридов, Угргомова, Феин

МПК: B65H 35/02, B65H 35/04, D21G 9/00 ...

Метки: бумаги, заданного, картона, листы, полотна, разрезания, формата

...в нижней части станины. Полотно проводится по направляющим валикам 8, 4, б и с помощью тяговых валиков б направляется в механизм резания с вращающимся верхним ножом 7 и неподвижным нижним ножом 8, а затем к выводным валикам 9, После реза листы по одному выводят 5 Приемныи стол выполнен раздвижным поширине обрезаемого листа и состоит из основания 14 с вырезом для упора и сквозными отверстиями, оси которых перпендикулярны к плоскости боковых стенок. В отверстиях раз мещены стержни 15 (алюминиевые трубки),соединяющие боковые сгенки 10 и 11 с основанием. При настройке устройства на заданный формат отрезаемого листа должны быть выполнены две регулировки.Первая: упор 12 устанавливают по длинелиста, для чего необходимо отвернуть...

Номер патента: 185265

Опубликовано: 01.01.1966

МПК: B65G 57/00, B65H 31/00, B65H 31/20 ...

Метки: 185265

...части рамы установлен датчик б, взаимодействующий с рычагом 7, укрепленным на раме, посредством которого шпон выводится из зоны действия струи воздуха и укладывается на стол.Устройство работает следующим образом.Лист шпона, сходящий с транспортера 4, пвисает на воздушной подушке, создаваем путем вдувания воздуха в прорезь 5. Лист перемещается за счет энергии струи воздуха под передней кромкой шпона (между передней кромкой и столом образуется щель шириной 20 - 50 ллт) . При полном заходе листа шпона на стол срабатывает датчик б и под его 15 воздействием схема автоматики приводит вдвижение рычаг 7, который, нажимая на задний участок листа шпона, выводит его из зоны действия струи воздуха, и лист плавно локится на стол. После укладки...

Номер патента: 185336

Опубликовано: 01.01.1966

Авторы: Галкин, Давыдова, Евдокимов, Иванов, Технологическое, Центральное

МПК: B65H 23/032, B65H 23/04

Метки: мерильно-накатная, полотна

...кромки полотна путем регулирования давления воздуха в управляющем цилиндре пневмопривода 4 в зависимости от положения кромки относительно датчика, Г 1 ри рассогласовании давлений в полостях цилиндра последний перемещает рулон в осевом направлении на тележке раскатывающего устройства до изменения положения кромки полотна ткани, при котором давление в полостях цилиндра уравновесится.Золотниковый механизм б включается в зависимости от натяжения полотна ткани, при уменьшении натяжения ткани (останов машины) выпускает воздух из пневмосистемы управления через обратные клапаны 7.Тканенаправитель установлен перед накатным устройством и управляется следящим пневмоприводом 8, который сообщает ему возгратно-поступательное движение вдоль оси 9....

Номер патента: 185735

Опубликовано: 01.01.1966

Автор: Буртовой

МПК: B65H 54/14

Метки: автомате, нити, отрезания, початка, початочном, смене, уточно-мотальном

...по отношениюк оси 9 и связанной посредством рычагов 11, 30 4, 5 и 8 с механизмом движения каретки. Нож 12, обрезающий нить, зажатую между элементами 1 и 2, установлен неподвижно.Приспособление работает следующим обра. зом, При включении веретена 13 на него наматывается нить. При достижении заданной длины образовавшегося початка веретено 13 останавливается. Механизм мотальной головки посредством тяг 14, 15 и 1 б отодвигает каретку и вытягивает веретено 13 из готового початка.Одновременно упор 7 через систему рычагов 8, б, 4, 11 отводит элемент 2 от элемента 1, а початок 17, сброшенный с центров, свободно падает на лоток 18. При этом нить, идущая от глазка водилки к початку, провисает между элементами 1 и 2 зажима.При возврате каретки в...

Номер патента: 185832

Опубликовано: 01.01.1966

Авторы: Прахье, Штейнбук

МПК: B21D 43/14, B21D 43/18, B65H 29/30 ...

Метки: заготовок, подачи, револьверное

...фиг. 1 показано описываемое устройство, вертикальный разрез; на фиг. 2 - то же, вид сверху.Револьверный диск 1 из немагнитного материала насажен на вал 2 и вращается, например, против часовой стрелки, скользя по магнитной плите 3. В диске выполнены гнезда с базовыми поверхностями (на чертеже показаны жирными линиями).На позиции 1 из магазина (на чертеже не показан) в гнезда загружаются заготовки 4 из магнитного материала, которые передвигаются диском на рабочую позицию 11. Заготовки притягиваются плитой 3 и вследствие трения между заготовками и плитой ориентируются по базовым поверхностям гнезд, На 5 позиции 1 П производится снятие обработанных деталей.Один и тот же диск может быть использован для нескольких типоразмеров деталей сходной...

Номер патента: 186030

Опубликовано: 01.01.1966

Авторы: Бакланов, Еременчук, Фигуров

МПК: B65H 63/00, H01F 41/06

Метки: автоматическое, целости

...бобины может замкнуть один из контактов, например В 1, и конденсатор С будет разряжен, тиратрон Л, не сможет зажечься. При этом обязательно сработает другой 20 тиратрон Лз. В анодной цепи тиратроннойячейки включена обмотка реле Р, управляющего коммутацией и сигнализацией станка.Питание устройства производится от мостового бестрансформаторного выпрямителя от 25 сети переменного тока 220 в. Стабилизацияпитающего напряжения с помощью стабилитрона Ла позволяет исключить влияние изменений сетевого напряжения на точность срабатывания устройства.30 Если необходимо контролировать одновве186030 Предмет изобретения Составитель В. Мясников Техред Т. П. Курилко Корректоры: О. Б, Тгорина и Т. В. Поляковаедактор Е ечето аказ 3029/6 Тираж 1550 Формат...

Номер патента: 186280

Опубликовано: 01.01.1966

Авторы: Белов, Нагибин, Шипунов

МПК: B65H 3/00, D21G 9/00

Метки: 186280

...камерах происходптскапдирование изображения листа 18. С помощью объектива 19, диафрагмы 20 и микрообьектива 21 формируется параллельный пучок света, который падает на вращающийся с синхронной скоростью зеркальный барабан 11.Грани зеркального барабана отбрасывают свет на бумагу, создавая световую развертку по времени, поперек движения листа. Таким ооразом, при вращении барабана и движения транспортера бумага засвечивается по элементам, строка за строкой. Для выравнивания строк и формирования светового пятна малых размеров (1 Х 1 лтл) перед бумагой установлена цилиндрическая линза (2. Свет, отраженный от бумаги, воспринимается систе мой фотоэлектронных умножителей (блоков),Заказ 3054/14 Тираж 600 Фоомат бум. ООХ 90/а Объем О,б изд....

Номер патента: 187512

Опубликовано: 01.01.1966

Авторы: Рулонно, Специальное

МПК: B65H 3/00, D21G 9/00

Метки: листового)материала, сортировки, стопировки

...на-, ьертикально п ся и останавл ра проскальзыв ет задний его к горизонтально п няя часть лис пускающийся ст назад, и лист стол 12, Когда нБесконечные ложенных тра со сквозными портером 1 ус вающие прис вертикально п репленных соо миги 3,иго ров 10 и 11 м ров 2 и 3. По ленты последовательно распонспортеров 1, 2 и 3 выполнены проемами 4, Б и б. Над транстановлен разборщик 7. Сбрасыпособления выполнены в виде еремещаемых упоров 8 и 9, уктветственно над транспортераризонтально перемещаемых упоежду ветвями лент транспортед транспортером 2 расположен Пред что для ния де печные сквознь способл щаемы рами, и между личается тем, ии и исключериала бескоыполнены со вающие приьно перемед транспортеаемых упоров ров. поступает бракоеремещаемый...

Номер патента: 187513

Опубликовано: 01.01.1966

МПК: B65H 79/00, G03B 1/08

Метки: 187513

...и сигнализирующая о правильности подачи пленки,На чертеже приведена схема устройства, Периферийная часть 1 рычага 2 выполнена в виде выступа и представляет собой часть цилиндрической поверхности, что при складывании обеспечивает лучшее сочетание с внешней формой маховичка 3.Когда откидывают рычаг для обратной перемотки пленки относительно оси 4 периферийная часть рычага 2 вступает во взаимодействие с кулачком 5, закрепленным на оси б, связанной с вилкой 7. В этом случае при воздействии на рукоятку 8 приводятся в движение все элеггенты кинематической цепи, вло до вилки, которая вращает катушку кассеты,Г 1 ри сложенном маховичке, т. е. когда рычаг повернут вокруг оси 4, кинематическая связь между кулачком и рычагом разрывает ся, так как...

Номер патента: 187564

Опубликовано: 01.01.1966

Авторы: Борисов, Демин, Ковтун, Панков

МПК: B65H 67/02, B65H 75/16

Метки: машинах, подобных, смены, тазов, чесальных

...привода кареткиполучает движение от вала вертикальной стойки 3 через карданный вал 14.Подающий транспортер выполнен в видерольганга 15 и кинематически связан с ис полнительным механизмом привода кареткипосредством шестерни, укрепленной на штоке 11 и на редукторе рольганга.Устройство работает следующим образом, В процессе работы машины счетчик, при 25 достижении заданного количества метров ленты в тазу, срабатывает на микропереключатель, который замыкает цепь питания электромагнита, и шток подается влево до перекрытия кольцевой канавки толкателем. Двух ходовой винт, непрерывно вращаясь вместе187564 фиг с толкателем, набегает на сухарь. Сухарь посредством толкателя выводится в винтовую канавку прямого хода и, перемещаясь, увлекает ползун,...

Номер патента: 187572

Опубликовано: 01.01.1966

Авторы: Клещиков, Полехин

МПК: B65H 63/02

Метки: останова, перемоточной

...обрыва или схода нити со сматываемой катушки, содеряащее контролирующий нить неуравновешенный рычажок, воздействующий на электровыключатель привода машины при отсутствии нити.Чтобы быстрее ликвидировать обрыв нити при больших скоростях перемотки, например, канатной нити, предлагается устройство для автоматического останова перемоточной машины, которое, в отличие от известных, снабжено парой свободно вращающихся роликов, на которые наматывается нить для создания запаса, необходимого для инерционного выбега наматывающей катушки,На чертеже изображено предлагаемое устройство, общий вид.Устоойство содержит неуравновешенный рычажок 1, контролирующий нить, электровыключатель 2 привода машины и пару свободно ьращающнхся роликов 3 и 4,...

Номер патента: 187573

Опубликовано: 01.01.1966

Авторы: Беккер, Биман, Жестков, Журавский, Сон, Хейман

МПК: B65H 49/22, D01H 1/18

Метки: катушек, подвеска, ровничных

...с расположенными на ней шариками, беговыми дорожками которых является сферическая головка и верхняя часть корпуса. В верхней части корпуса располоткена съемная обойма, а между корпусом и катушечной рамкой укреплен на пальце защитный колпачок.Предлагаемая подвеска для ровничных катушек является дальнейшим усовершенствованием известной конструкции, цель которого - обеспечить непровертываемость защитного колпачка относительно пальца со сферической головкой, на котором имеется буртик со срезом, входящим в углубление в защитном колпачке. На чертеже схематически изображена предлагаемая подвеска в разрезе.Корпус подвески состоит из двух сочлененнь 1 х частей 1 и 2 и снабжен пружинящей цап.5 фой 3 и пальцем 4 со сферической головкой бна...

Номер патента: 187576

Опубликовано: 01.01.1966

МПК: B65H 54/54

Метки: 187576

...с целью повышения срока службыверетена, удерживающий элемент выполнен в виде двух диаметрально расположенных пружинящих пластин, верхний конец которых заклинен в теле шпинделя, а нижний взаимодей ствует с подвижными скобами, установленными в нижней части шпинделя,ние кон ны в тел Известно веретено к мотальной машине для намотки слоев фильтровального материала на спиральный проволочный каркас, содержащее шпиндель, в стенке которого имеется сквозное окно для подвижного удерживающего элемента с гофрированными выступами.Предлагаемая конструкция веретена увеличивает срок его службы, для чего удерживающий элемент выполнен в виде двух диаметрально расположенных пружинящих пластин, верхний конец которых заклинен в теле шпинделя, а нижний...

Номер патента: 187625

Опубликовано: 01.01.1966

Авторы: Высоковских, Иваницкий, Нечаев, Шкевич

МПК: B65G 57/00, B65H 31/00, B65H 31/28 ...

Метки: прокладок, укладки

...приводной кли ет кассету 1 ые флажки 3, ванием 4 ка е, выполнен тупами, вал для прокладок 2, свободно свисаюссеты, зажим ное ное с верхним 5 и 7 с рычагами 8 и 1, Устроиство для укладки прокладок при формировании сушильных пакетов на пакето 0 формирующих установках, включающее касАвторыизобретения Л, П. Нечаев, М, А. Иваницки Известны устроиства для укладки прокладок при формировании сушильных пакетов на пакетоформирующих установках, включающие кассету для прокладок и механизм выдачи последних и укладки их на набранный пакет.Предложенное устройство превосходит их тем, что обеспечивает точную укладку прокладок и более высокую производительность труда. Это достигнуто тем, что механизм выдачи и укладки выполнен с системой приводных...

Номер патента: 187930

Опубликовано: 01.01.1966

Авторы: Новиков, Пономарев, Шестухин

МПК: B65H 49/06, B65H 49/36

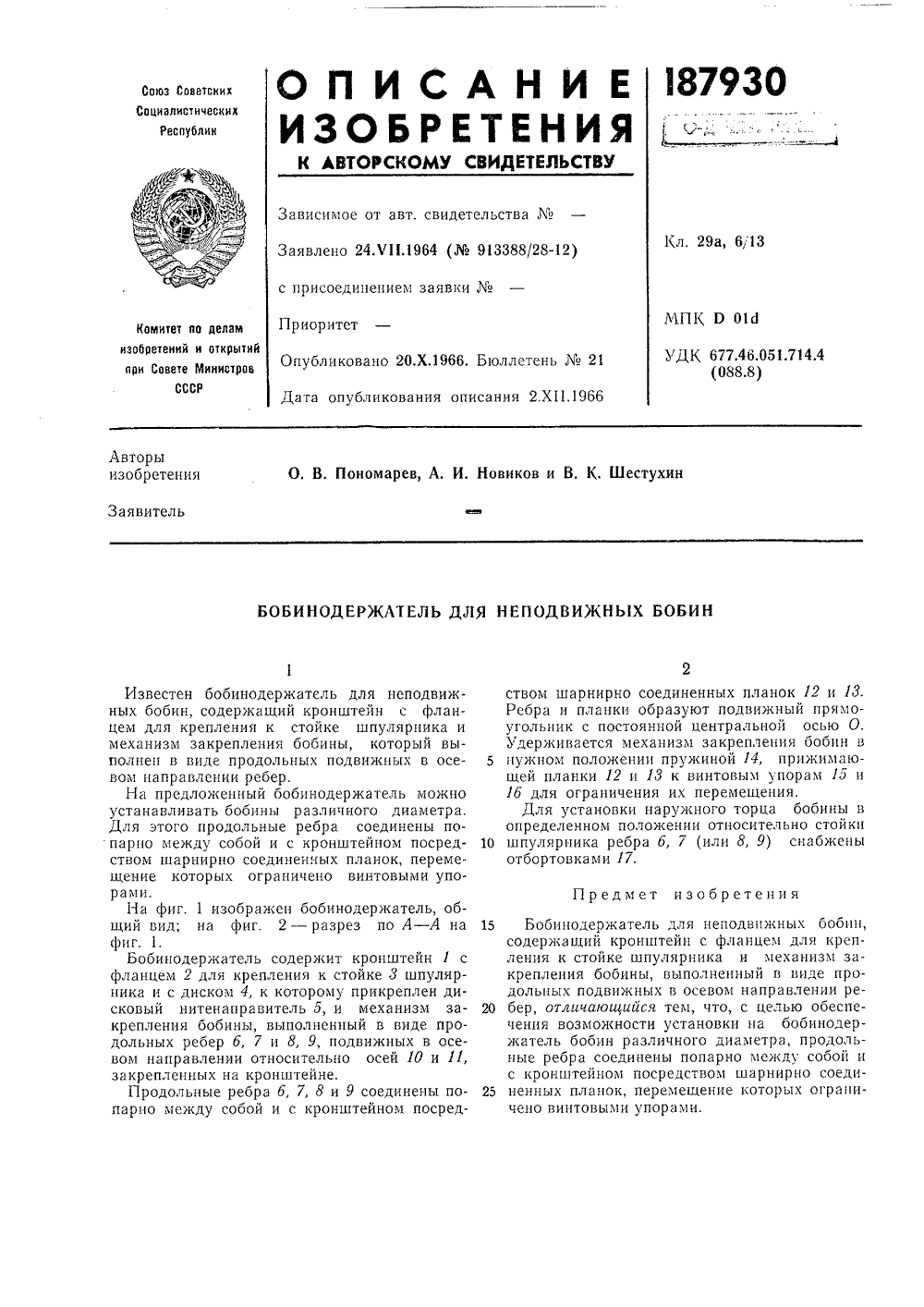

Метки: бобин, бобинодержатель, неподвижных

...попарно между собой и с кронштейном посредством шарнирно соединенных планок, перемещение которых ограничено винтовыми упорами,Известен бобинодеряатель для неподвижных бобин, содержащий кронштейн с фланцем для крепления к стойке шпулярника и механизм закрепления бобины, который выполнен в виде продольных подвижных в осе вом направлении ребер.На предложенный бобинодеряатель мояно устанавливать бобины различного диаметра, Для этого продольные ребра соединены попарно между собой и с кронштейном посред ством шарнирно соединенных планок, перемещение которых ограничено винтовыми упорами.На фиг. 1 изображен бобинодержатель, общий вид; на фиг. 2 - разрез по А - А на 15 фиг. 1.Бобинодержатель содержит кронштейн 1 с фланцем 2 для крепления к...

Номер патента: 187988

Опубликовано: 01.01.1966

Автор: Головное

МПК: B27D 1/10, B65H 21/00

Метки: ветров, вспсоюзкая, плтозтко-брпичбшя, тпотекд11в

...направляющие балки выполнены с наклонными боковыми поверхностями, а на концах балок смонтированы приводные звездочки, оси которых перпендикулярны цепям.На фиг. 1 изображена схема предлагаемого станка; на фиг. 2 - схема установки звездочек; на фиг. 3 - поперечный разрез по транспортным цепям и нагревательным элементам.На станине 1 смонтированы направляющие балки 2 и 3 с наклонными боковыми поверхностями. На балках установлены приводные звездочки 4, оси 5 которых перпендикулярны транспортным цепям б и 7. Цепи б снабжены подпружиненными колодками 8, с помощьо которых шпон зажимается между цепями. На направляющих ба,нагревательные элементы лики 10 и 11. Ролик 10 пр Между роликом 11 и це 5 счетчик 12. Привод (на ч смонтирован внутри...

Номер патента: 188290

Опубликовано: 01.01.1966

МПК: B65H 35/04, D06N 7/00

Метки: 188290

...валик, расположенный вторцовой части устройства, облегчает пропуск полос обоев при разматывании их с рулонов. Подача обоев к устройству для раскроя производится с подставок, Подставка для раскатки обоев с бобин 8 представляет собой деревянную раму 9, к которой прикреплены деревянные стойки 10, имеющие в верхней части гнезда для укладки металлических стержней 11 с бобинами. Подставка для раскатки обоев в рулонах имеет вид наклонной рамы 12 с укрепленными на ней желобами 13, в которые укладывают рулоны.Процесс раскроя обоев на предлагаемом устройстве осуществляется следующим образом.Обои в рулонах или бобинах с предварительно обрезанной кромкой укладывают наодну из подставок. Затем концы полотен обоев вытягивают на плоскости...

Номер патента: 188338

Опубликовано: 01.01.1966

Авторы: Московский, Разбаш, Рычков, Трушин

МПК: B65H 54/36

Метки: крутильно-этажных, машин, нитераскладчик

...выполнен в ного четырехзвенника, который для увеличения относительног скорости вращения пазового экНа фиг. 1 изображен предла раскладчик; на фиг, 2 - разре Лиг 1 Предмет изо ет ения а20 крутильно-этажных вый эксцентрик упнитеводительной связанный с привод- пары шестерен, мети вращения пазовощий другую пару ически связанную с вой парой шестерен сложения скоростей, с пелью увеличения Нитераскладчик для машин, включающий пазо равляющий движением штанги и кипематически ным валом посредством хапизм изменения скорос го эксцентрика, содержа шестерен, также кинемат приводным валом и с пер посредством механизма отличающийся тем, что,пазовыи эксжением нитевоприводится во 2 посредством низм изменения го эксцентрика, рен 6 и 6, свяи с парой...

Номер патента: 188339

Опубликовано: 01.01.1966

Авторы: Дсгсошзр, Карельштейн

МПК: B65H 63/02, B65H 63/08

Метки: ориентированных, патронов, предварительно, прядильных, сортировки

...плюс одна (нулевая), соединенных в определенном порядке посредством диодзв 14 со входными шинами 11 и посредством 15 постоянных сопротивлений 15 с источником питания 10, и штепсельной панели со штекерами 1 б. В горизонтальном ряду панели число штепсельных гнезд 17 равно количеству выходных шин 13 без одной (нулевой), а ч 20 вертикальном ряду - числу групп патронов, подлежащих одновременной сортировке. Одна половинка каждого гнезда 17 соединена проводом 18, являющегося оощим для гнезд одного вертикального ряда и соединенного с 25 выходной шиной 13. Другая половинка соединена с обмоткой соответствующего реле 19 распределительного механизма (на чертеже не показан).Отводящее приспособление выполнено и З 0 виде наклонного лотка 20,...

Номер патента: 188476

Опубликовано: 01.01.1966

МПК: B21D 43/10, B30B 15/30, B65H 20/18 ...

Метки: 188476

...для ролика на за данном расстоянии от оси рычага. На чертеже изображено предлагаемое устройство в двух проекциях и разрезы по Л - Ли Ь - Ь,Механизм содержит каретку 1, передвигаю 5 щуюся возвратно-поступательно по направляющим 2 между упорами 3 и 4 посредством клина 5, Внутри каретки 1 на направляющих 6 установлена ползушка 7, на которой расположен свободно сидящий на оси 310 ролик 9 (см, разрез по Б - Б); последнийслужит опорой для рычага 10, закрепленногона каретке 1, при этом рычаг играет рольнижнего захвата, прижимающего листовойматериал 11 к верхнему захвату 12.15 При опускании клина 5 за счет его взаимодействия с ползушкой 7 происходит совместное перемещение каретки 1 и ползушки, причем материал, зажатый между рычагом 10...

Номер патента: 188514

Опубликовано: 01.01.1966

Авторы: Билевский, Давыдов, Дл, Ткх, Тьков

МПК: B41F 3/00, B65H 63/00

Метки: бумажного, машинах, обнаружения, печатных, полотна, ролевь1х, склейки

...амплитудного дискриминатора приводят в действие реле, которое управляет механизмом отбраковки.Предлагаемое устройство более надежно в действии. Для этого оно снабжено дополнительными амплитудными дискриминаторами, расположенными перед вторым импульсным усилителем и выполненными в виде неоновых ламп. Импульсные усилители представляют собой двойные триоды.На чертеже представлена схема устройства, Оно содержит фотодатчики 1 и 2, соединенные параллельно с двойным триодом 8 и посредством неоновых ламп 4 и 5 и второго двойного триода б - с тиратроном 7, выход ной каскад которого при помощи зарядной емкости 8 соединен с реле 9, управляющим механизмом отбраковки и имеющим контакты 10 и 11. Ламповый каскад-триод подключен по схеме...

Номер патента: 188616

Опубликовано: 01.01.1966

МПК: B65H 54/76, D01D 7/00

Метки: 188616

...с 8 - 10.ройство по пп. 1 и 2, отличающееся с целью облегчения заправки жгута, олнено из двух продольных, шарнириненных частей и имеет замок для ия их в сомкнутом положении. ем, осИзвестно устройство для укладки жгута, выполненное в виде эжектора, имеющего патрубок для подвода сжатого воздуха в камеру смешения, сопло и диффузор,Для улучшения укладки жгута в контейнер г:лавильно-прядильного агрегата в предложенном устройстве сопло эжектора установлено наклонно к оси диффузора, а патрубок для подвода сжатого воздуха в камеру смешения расположен тангенциально, Угол наклона сопла к оси диффузора 8 - 10, Кроме того, для облегчения заправки жгута устройство выполнено из двух продольных шарнирно соединенных частей и имеет замок для...

Номер патента: 189302

Опубликовано: 01.01.1966

Автор: Зайцев

МПК: B65H 26/00

Метки: датчик, импульсов, электрических

...расположена аналогичнаярычажцо-роликовая система,Рычаги 8 обеих систем связаны между собой спиральными пружинами 14 ц 15 такимобразом, что ролики 5 и б, охватывая негатив,0 катятся по его торцам. Ролики 7 прижаты кторцам негатива спиральными пружинами 1 би 17, при эгом пружины 1 б и 17 слабее пружин 14 и 15.Расстояние между центрами роликов 5 н б,25 измеренное по длине негатива, выбирается таким образом, чтобы оно было больше длиныпросечки. С целью устранения короблеция негатива фильмовый канал датчика изогнут поцилиндру30 Фильмовый канал может быть образованлибо неподвижными направляющими, либо вращающимся зубчатым транспортирующим барабаном с придерживающей кареткой.В момент зарядки негатива в фильмовый канал все ролики посредством...

Номер патента: 189387

Опубликовано: 01.01.1966

Авторы: Крюков, Московский, Уткин, Широнин

МПК: B65H 16/06

Метки: машинах, производства, ролик-о, текстильного, товарных, установки

...для Предлагается устроиство для установки товарных роликов на машинах текстильного производства, которое повышает производительность тканепечатной машины. Оно выполнено в виде перемещающихся навстречу сруг другу двух пар винтов с гайками, при,одимыми во вращение посредством червячных механизмов.На чертеже изображен общий вид предлагаемого устройства.По сторонам тканепечатной машины в натравляющих 1 установлены две пары винтов 2 и 3 с гайками 4, приводимыми во врацение посредством червячных механизмов 5, Механизмы получают движение при помощи шкивов б и клино-ременных передач 7 от Предм ения товарных ролиго производства, цезью повышенияыполнено в виде одна другой двух однмыми во вра)х механизмов. установк текстнльно м, что, с ти, оно в...

Номер патента: 189513

Опубликовано: 01.01.1966

Авторы: Бал, Пономарев

МПК: B65H 54/46

Метки: волокна, машинах, механизм, нити, приема, прядильных, синтетического

...диска, фрикцио вращение пам.шахклад- этом чичистью ания жает правМех машин щий д линдр, интер а целью ственн новую дильнь всю по анизм для приема нити на прядильных ах синтетического волокна, содержава грядильных диска, фрикционный циприводящий во вращение паковку и складчик, отличающийся тем, что, с снижения обрывности нити преимущео при автоматической заправке ее на бобину, последний по ходу нити пряй диск и фрикционный цилиндр имеют верхность матированную. Известен механизм для прпрядильных машинах синтетичсодержащий два прядильныхонный цилиндр, приводящий вковку и нитераскладчик,В предлагаемом механизме снижается обрывность нити при автоматической заправкеее на новую бобину.Это достигается тем, что последний по ходу нити прядильный...

Номер патента: 189545

Опубликовано: 01.01.1966

Авторы: Ветров, Головное

МПК: B27D 1/10, B65H 21/00

Метки: листового)материала, продольной, склейки, станок

...возможной загрузку шпона с двух сторон, что позволяет сократить обслуживающий персонал вдвое иповысить производительность.На фиг, 1 изображена схема станка; нафиг. 2 - поворотные балки с транспортнымицепями в плане.Станок включает установл1 транспортные цепи 2 счертеже не показаны),3, приемные ролики 4, вь Рабочий со стола 11 попарно заправляет куски шпона в станок. С помощью транспортных цепей 2, установленных под углом, куски, прижимаясь друг к другу, проходят между нагревателями и склеиваются. Склеенный шпон роликами б на противоположной стороне станка выдается на стол 12, После склеивания определенного количества кусков рабочий переходит па противоположную сторону и переключает привод транспортных цепей на работу в обратном...

Номер патента: 189720

Опубликовано: 01.01.1966

Авторы: Автоматизации, Бик, Демкина, Специальное, Тюрин

МПК: B65H 54/80

Метки: кольца, намотки, нитей

...сердечником поворачивает шайбу 42, но в вертикальной плоскости, и нагреватель- которая фиксируется роликом 50. Одновреный элемент 24, приводимый в действие кли- менно с этим нить поступает в полость водка ном, разжимающим его хвостовики 25. и с его помощью укладывается в кольцеобМеханизм для сортировки нитей кетгутапо З разный зазор механизма для образования ко. диаметрам состоит из двух лотков 2 б и 27, лец, который к этому моменту находится у один из которых 2 б укреплен неподвижно, а приспособления для подачи нитей и через другой может поворачиваться на любой угол шкив 38 вступает во фрикционную связь с пав зависимости от диаметров нитей и снабжен стоянно движущимся транспортером, который рычагом 28 с хвостовиком 29. 40 приводит в...
