Номер патента: 1043092

Опубликовано: 23.09.1983

Авторы: Зевако, Крученицкий, Цегельный

МПК: B65H 77/00

Метки: ленточного, размотки

...и тормозную колодку, установленную с возможностью контакта с тормозным шкивом, направляющий ролик установлен так, что касательная, проведенная к направляющему ролику и паковкодержателю, проходит через ось поворота рычага, а точка схода материала расположена со стороны, противоположной тормозной колодке. На фиг. 1 представлено предлагаемое устройство, общий вид; на фиг. 2 - разрез А-А на фиг. 1.Предлагаемое устройство содержит качающийся на оси 1 рычаг 2, с одной стороны которого подвижно укреплен паковкодержатель 3 с тормозным шкивом 4, а на другом конце - противовес 5,2В статическом положении рычаг 3 тормозным шкивом 4 прижимается к тормозной колодке 6 силой, равной массе рычага 2 с паковкодержателем 3 и тормозным шкивом 4 и...

Номер патента: 1043093

Опубликовано: 23.09.1983

Автор: Осипов

МПК: B65H 77/00

Метки: длинномерного, натяжения, перемотке, скорости

...наката через звено 13 согласования и датчиком 14 ЭДС генератора, а выходом - через регулятор 15 ЭДС 2и согласующий усилитель 16 - с обмоткой 17 возбуждения тормозного генератора 5. Якори электродвигателя 4 и генератора 5 подключены к вентильному преобразователю 18.Устройство работает следующим образомСтабилизация скорости перемотки осуществляется путем стабилизации оборотов якоря 4 электродвигателя наката. При этом сигнал .задания линейной скорости, поступающий от задатчика 11, сравнивается в узле 10 сравнения с сигналом обратйой связи, поступающим от датчика 6 линейной скорости. Полученный в результате сравнения управляющий сигнал поступает на вход регулятора 7 скорости, который через согласующий усилитель 8 воздействует на ток...

Номер патента: 997380

Опубликовано: 30.09.1983

Авторы: Дубинин, Редин, Ялфимов

МПК: B65H 51/22

Метки: нити, подачи

...его от осевого перемещения, позволяет поддерживать постоянное заданное число витков нити на барабане при работе устройства. Нитечувствительное устройство такой конструкции улучшает процесс сматывания нити с барабана, что упрощает конструкцию устройства для накопления нити в це. лом.На фиг. 1 схематически изображено устройство для подачи нити в разрезе; на фиг, 2 - вариант выполнения нитечувствительного устройства с одним токопроводящим эластичным кольцом в разрезе; на фиг. 3 - то же, с двумя токопроводящими эластичными кольцами в разрезе.В корпусе 1 см. фиг. 1 и 2) устройства для подачи нити смонтирован статар электродвигателя 2 с обмотками 3 и нитевод 4 на подшипниковых опорах 5. На нитеводе 4 жестко закреплен ротор 6, приводящий во...

Номер патента: 1044576

Опубликовано: 30.09.1983

Авторы: Балашов, Николаев, Титов, Хавкин

МПК: B65H 51/30

Метки: прядильной, скорости

...при этом входформирователя счетных импульсов соединен с выходом импульсного датчика нижнего положения мотального механизма, авход, счетчика тактовых импульсов объединен с первым входом триггера блока задания послойной скорости.На чертеже изображена блок. схема устройства для регулирования скорости прядильной машины.Устройство солержит блок 1 задания,послойной скорости, содержащий генератор2 импульсов, делитель 3 частоты, первыйи второй ключи 4 и 5, реверсивный счетчик б, цифроаналоговый преобразователь7, импульсные датчики 8 и 9 соответствен-,но верхнего и нижнего положения мотального механизма, формирователи 10 и1 тактовых импульсов и триггер 12, Устройствоимеет блок 13 задания базцсцой скорости,содержащий формирователь 14 счетных...

Номер патента: 1046190

Опубликовано: 07.10.1983

Авторы: Вирт, Нагель, Пипер, Циммерманн

МПК: B65H 29/24

Метки: воздуходувное, листовыводных, листоперерабатывающих, машин, устройствах

...тоже при больших, скоростях и не допускает первворачинания заднего края ныкладыва.емого листа, а также устраняет в задней зоне листов относительиый вакуум между выкладываемым листом и поданным через приемный стапель листом и дает возможность разглаживания углов листа заднего края.Цель достигается тем, что сопла раздунателя расположены над приемным стапелем и направлены Косо на заднюю часть выложенного листа, причем сопла раздувателя расположены в плоскости подачи листа с возможностью поворота вокруг центра вращения.К соплам раздувателя относятся исполнительная система рычагов и винтовая передача, приводимая в действие с помощью ручного рычага.Применение потока сжатого воздуха исключает те трудности, возникающие из-за углов листа при...

Номер патента: 1046191

Опубликовано: 07.10.1983

Авторы: Нагель, Пипер, Циммерманн

МПК: B65H 31/08

Метки: бокового, выравнивания, листов

...оттисков вследствие трения листов один с другим.Колеблющееся расположение качающейся плиты Т дает возможность ей по 1046191пасть в зону над приемным стапелем, ,так как качающаяся плита дает выравнивающие импульсы лишь падающему и выкладываемому листу, т.е. возможно точное выравнивание листов с отклонениями в размерах. 5Устройство имеет простую конструкцию, не сложно в регулировании по различному формату листа и сорту бумаги, так как стабилизующие выровненный стапель листов, неподвижные упоры 10 листов и влияющая на выравнивание качающаяся плита образуют унифицированный узел .На фиг.1 схематически изображен приемный стапель предлагаемого устройства, вид сверху; на фиг.2 - выравнивающее устройство в направлении к приемному...

Номер патента: 1047811

Опубликовано: 15.10.1983

Авторы: Веисбах, Лусиус

МПК: B65H 5/08

Метки: качающийся, работающий, снизу, форграйфер

...1 л О с; , с ,кромки листа от кд,гадкого:тог:ЦИГИНДРУ., КОТОРОЕ КДЦУНДЕтСЯ У "ДсЛДДКОГО СТОЛВ КЕ Тдн 1-гнц" дльнс дЬдКЛ Ко 1 ОТКОСУ 5"Г 1 ЬКО ПОВЕОХКОС 51 1;1. КЛДДКО ГО,ТО.1 с, 3 Д ВИСЯЩИМ ОТ КСТИННЫХ ПДОДМСО ср., 1 О ЗНДЦ т О ч к д и е р е с е - с1 я до р с 1 к и л у с т о ВрДорожки кон,од упоров наход; -с-, бг; -ЗИ ЛИКИИ ВЬ 13 сВКИЭД 1 И 51 И ЦТО, 1 Д 1 М образом дпя управления упоров 1 еоо ходм лишь небольшой угол повооотд так цто для Вцравкувакил листов пред ставлен большой угол поворотафоргрдйфер обгадает небольшой силой инерции, Возмущающие ускорения, возникающие Г 1 О упрдвллюцем движении листодержатегл, устрднлютсл,Примен - уе по 1 иккого пр".соса имеет то преимущество, цто дорожка .1 вижения присоса пои качании обратно...

Номер патента: 1049395

Опубликовано: 23.10.1983

Авторы: Наген, Пипер, Циммерманн

МПК: B65H 29/02

Метки: захватами, кулачок, листовыводных, листоперерабатывающих, машин, устройствах

...на станине машины и выполнен в виде кулисы сопряженного механизма. Состоящая из ручного рычага, установочного вала и червячной передачи установочная передача расположена перед сопряженным механизмом. Согласно другому варианту, установочная передача прямо расположена на кулачке управления захватами.3Направление силы пружины растяжения и направление наложенных роликом на кулачок управления захватами сил раскрытия захватов проходят приблизительно параллельно., Форма начальной кривой соответствует преимущественно форме трохоиды.Такое выполнение и расположение кулачка управления захватами имеет то преимущество, что он имеет замкнутую дорожку кулачка вследствие этого . избегаютсяФ1 О непостоянства в форме кулачка и, таким образом,...

Номер патента: 1049396

Опубликовано: 23.10.1983

Автор: Корельцев

МПК: B65H 51/18

Метки: катушки, нитевидного, подачи, размотке

...матер-ала к фрикциоццому приводному элементу,имеюшее систему прижимных роликов, последовательно установленных с возможностью поджатия к приводному элементуна подпружиненном рычаге, несущем наконце ролик для контроля потяжения материала, рычаг выполнен двуплечим с разной длиной плеч и установлен вдоль направления движения материала с увеличением длин плеч рычага в этом направлении,прц этом система прижимных роликов размецгецы ца конце плеча меньшей длины,а ролик для контроля натяжения -- на другом плече рычага.Приводной элемент имеет подпружиненную приводную бесконечную ленту.Система роликов установлена на рычагепосредством балансира и имеет четное количество роликов, которые попарно связаныодин с другим при помощи балансиров,На фиг. 1...

Номер патента: 1050561

Опубликовано: 23.10.1983

Автор: Эвальд

МПК: B65H 77/00

Метки: варианты, его, лент, натяжения, нескольких, параллельно, проходящих, ролик, тормозной

...онимеет длину сегментов. Изобретение относится к области,наматывания длинномерных лентообраэ.ных материалов, в частности, в процессе разрезания рулонных материаловна ленты,Известен тормозной ролик для натя"женив нескольких параллельно проходя. щих лент, содержащий неподвижный илиприводной вал; на котором устадовлены,несколько расположенных один околодругого ходовых скользящих колец, итормозные элементы, смонтированныена валу с возможностью койтактирования с кольцами1 1 ,Недостатком этого ролика являетсябыстрый и неравномерный износ приводного вала, что при большой скоростивращения тормозных роликов вызываетпоявление значительных колебаний.Известен также тормозной роликдля натяжения нескольких параллельнопроходящих лент, содержащий...

Номер патента: 1051023

Опубликовано: 30.10.1983

Авторы: Бергер, Гефтер, Губин, Хавкин

МПК: B65H 59/00

Метки: натяжения, нити, регулятор

...регулирования,Цель изобретения - повышение точностирегулирования,Поставленная цель достигается тем, чторегулятор натяжения нити содержащий электромагнитный натяжитель, двуплечий рычаг,один конец которого установлен с возможностью взаимодействия с нитью, а другой -с электромагнитом, задатчик натяжения идатчик перетяга нити, имеет генератор монотонно возрастающего напряжения и блоксравнения, причем выход обмотки электромагнита подключен через датчик перетягак входу генератора монотонно возрастающе 30го напряжения, выход которого соединен свходом обмотки электромагнита и первымвходом блока сравнения, второй вход которого связан с задатчиком натяжения, авыход - с обмоткой электромагнитного на 35тяжителя.На чертеже представлена...

Номер патента: 1052458

Опубликовано: 07.11.1983

Авторы: Пящик, Соловян, Сошников

МПК: B65H 3/00

Метки: криволинейной, отделения, плоской, поверхностью, стопы

...собачку для взаимодействия с цилиндрическим фиксатором, а щуп смонтирован на нижнем его 50 плече.Кроме того, нижние плечи рычагов снабжены выступами для взаимодействия одного с другим.На чертеже изображена кинематическая схема устройства. 55Устройство содержит кронштейн 1, на котором установлены вакуумный захват 2,механизм его перемещения, включающий держатель 3, ролик 4 и втулку 5, в которую вставлен полый двуплечий рычаг 6. Пружина 7 надета на полый рычаг 6 и находится между кронштейном 1 и нижним плечом 8 рычага 6. На нижнем плече 8, имеющем выступ 9, установлен упор 10 с насечкой, подпружиненный пружиной 11. Верхнее плечо рычага 6 имеет кулачок 12. Двуплечий рычаг 13, проходящий через полый рычаг 6, имеет щуп 14 с выступом 15, а...

Номер патента: 1052460

Опубликовано: 07.11.1983

Автор: Колесников

МПК: B65H 29/40

Метки: выклада, печатной, продукции, сфальцованной

...35Устройство для выклада сфальцованной печатной продукции содержит перьевой выкладыватель 1, вращающийся на валу 2, кулачки 3, установленные между пластинами перьевого выкладывателя 1 на валу 4, ко 40 торый проходит параллельно валу 2 и кинематически связан с ним, а также выводной транспортер 5. Профиль кулачка 3 выполнен по дуге А с переменным радиусом в виде спирали, а по дуге Б - с постоянным максимальным радиусом. Максимальный ради ус каждого кулачка 3 не превышает удвоенный минимальный радиус. Устройство работает следующим образом.При вращении вала 2 с сидящим на нем перьевым выкладывателем 1 вращается и кинематически связанный с ним вал 4 вместе с установленными на нем кулачками 3. Тетради 6 попадают в карман перьевого...

Номер патента: 1052461

Опубликовано: 07.11.1983

Авторы: Сазонов, Шабалин

МПК: B65H 45/10

Метки: заготовок, мерных, поперечного, рулонных, складывания

...к укладывающему транспортеру.На фиг. 1 изображено устройство в исходном положении, общий вид; на фиг. 2 - то же, вид сзади; на фиг. 3 - узел остановки устройства в исходном положении; на фиг. 4 - камерная заготовка в момент готовности к складыванию; на фиг. 5 начало процесса складывания; на фиг. 6 - момент протягивания заготовки через ролик; на фиг,7 - момент забрасывания концов камерной заготовки; на фиг. 8 момент, когда камерная заготовка упала на отборочный транспортер; на фиг. 9 - момент выравнивания заготовки за счет протягивания по транспортеру; на фиг. 10 - выведение, поводка из полости сложенной камерной заготовки,Устройство (фиг. 1 и 2) содержит раму 1, на которой установлен цепной транспортер, включающий приводной вал 2 с...

Номер патента: 1052462

Опубликовано: 07.11.1983

Авторы: Колпачев, Куренков

МПК: B65H 45/20

Метки: зигзагообразного, листового, складывания

...цель достигается тем, что устройство для зигзагообразного складывания листового материала, содержащее наклад ной стол, фальцевальные валики, кассеты, реверсивный привод вращения валиков первой фальцевальной пары валиков и по крайней мере два датчика контроля положения фальцуемого листа, один из которых установлен во, второй по ходу обработки мате- ЗО риала кассете и связан с реверсивным приводом первой пары фальцевальных валиков, имеет индивидуальный привод для вращения второй пары фальцевальных валиков, а второй датчик установлен так же во второй кассете и связан с реверсивным приводом первой пары фальцевальных валиков,На фиг. 1 изображена принципиальная схема устройства; на фиг. 2 - 6 - схема последовательности фальцовки.Устройство...

Номер патента: 1052463

Опубликовано: 07.11.1983

Авторы: Калякин, Лысенко

МПК: B65H 45/20

Метки: зигзагообразного, плоских, складывания, текстильных

...линейные скорости.20Цель изобретения - повышение качества складывания и производительности.Указанная цель достигается тем, что в устройстве для зигзагообразного складывания текстильных изделий, преимущественно марлевых салфеток, содержащем 25 два поворотных формообразующих элемента, установленных с возможностью взаИмодействия, и приемный механизм. выполненный в виде двух приводных секторов, смонтированных один напротивдругого после формообразующих элементов в нап- З 0 давлении подачи изделий, первый формообразующий элемент выполнен в виде вилки, зубья которой размещены параллельнооси ее поворота, а второй формообразующий элемент выполнен в виде двух подпружиненных створок, шарнирно смонти- З 5рова нных по касательной к траектории...

Номер патента: 1052464

Опубликовано: 07.11.1983

Авторы: Жилченко, Маслов, Семенова, Скуфьин, Фридман

МПК: B65H 49/10

Метки: безбаллонного, неподвижных, нити, паковок, сматывания

...паковки и перемещения его в радиальном направлении паковки по мере сматывания с нее нити 8,Для упрощения обслуживания устройства опора 6 размещена в точке пересечения осей держателей паковок. При сматывании нити с паковки 3 другая паковка 4является резервной, при этом конец нити8 рабочей паковки 3 известным способомсоединен с началом нити 8 резервной паковки 4 в зоне 9,Опора конца нитенаправителя 5 представляет собой шаровой шарнир, имеющийсферический элемент 10, закрепленный наконце нитенаправителя 5 и установленныйв колодках 11 с регулируемой величинойсопротивления его вращению (фиг. 3). Всферическом элементе 10 со стороны вывода нити выполнены две смыкающиесяворонкообразные выборки 12 для беспрепятственного вывода нити, сматываемойпри...

Номер патента: 1052465

Опубликовано: 07.11.1983

Авторы: Прошков, Яськин

МПК: B65H 54/36

Метки: нити, паковке, раскладки

...увеличивающей продолжительность промывки, крашения и сушки нити в паковках.Цель изобретения - повышение надежности работы устройства.Поставленная цель достигается тем, что устройство для раскладки нити на паковке содержащее нитеводительную штангу, палец который контактирует с цилиндрическим кулачком, связанным с приводом посредством пары шестерен, и средство изменения скорости вращения кулачкового вала, включающее пару шестерен и водило, смонтированное на кулачковом валу, ведущая шестерня средства изменения скорости вра. щения кулачкового вала смонтирована на кулачковом валу, а привод кулачкового зала дополнительно имеет передачу, включающую пару шестерен соосных первой паре, при этом шестерни второй ступени зубчатой передачи привода...

Номер патента: 1052466

Опубликовано: 07.11.1983

Авторы: Емельянов, Ефремов, Морозов, Ратников, Родионов

МПК: B65H 59/00

Метки: нитенатяжитель, текстильной, шпулярника

...в сквозных пазах пластины шайбовые тормозные элементы и средство крепления пластины на шпулярник, входной и выходной нитепроводники расположены так, что их оси ле- жат в плоскости, параллельной несущей поверхности пластины и разделяющей ее по высоте на равные части, при этом оба нитепроводника установлены с зазором относительно соответствующих торцов пластины.Баллоноограничитель и выходной нитепроводник имеют сквозные прорези для заправки нити. На фиг. 1 изображен нитенатяжитель,общий вид; на фиг. 2 - то же, вид сбоку.На пластине 1 неподвижно закрепленбаллоноограничитель 2 с входным нитепроводником 3, имеющим криволинейный паз 4, Баллоноограничитель выполнен в виде плафона, направленного выпуклостью по ходу вращения нити 5 в...

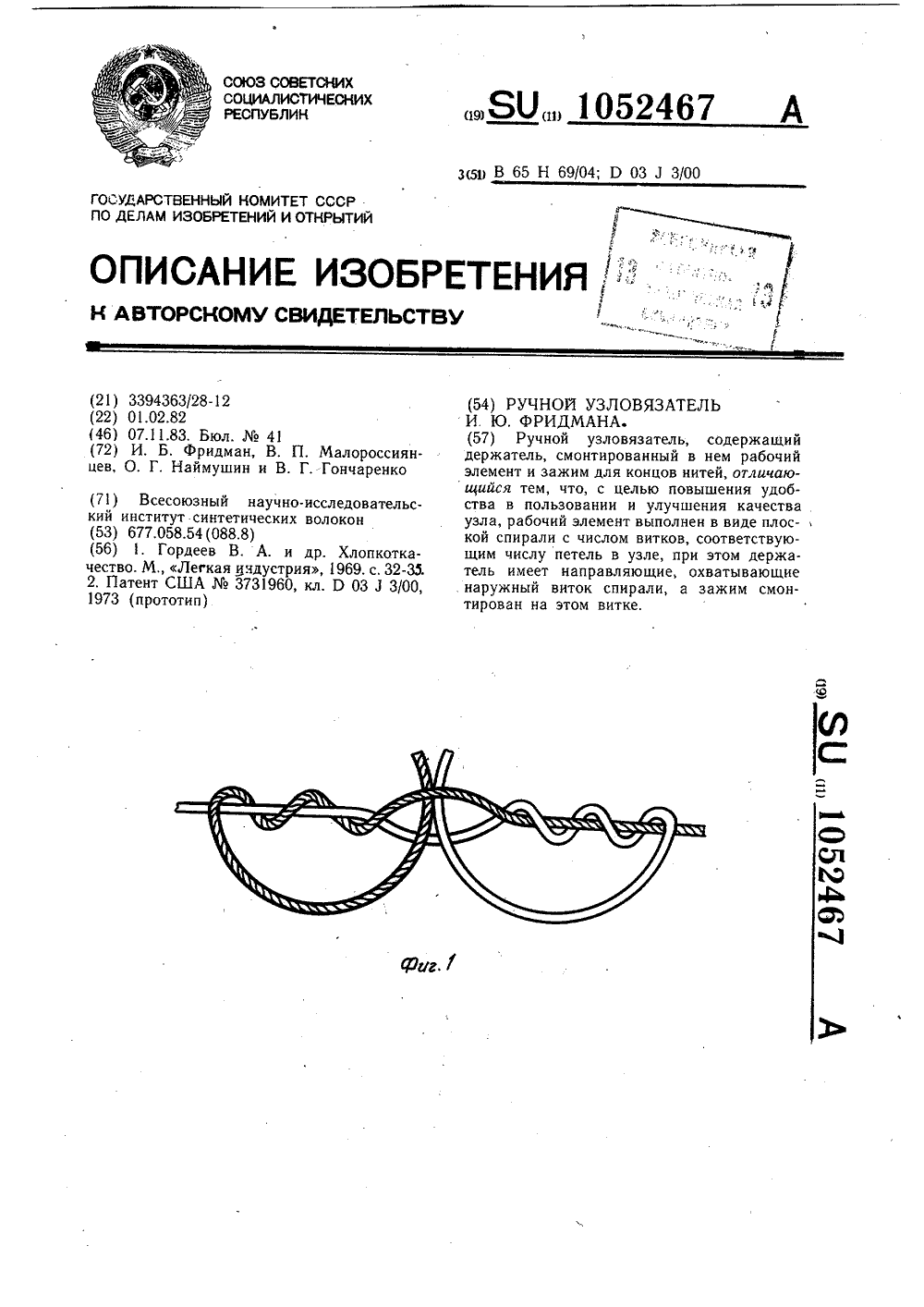

Номер патента: 1052467

Опубликовано: 07.11.1983

Авторы: Гончаренко, Малороссиянцев, Наймушин, Фридман

МПК: B65H 69/04

Метки: ручной, узловязатель, фридмана

...в межвитковом пространстве цилиндрических пружин. После произведенной таким образом заправки нити вручную выводятся из устройства, и производится затягивание узла. Кроме того, вследствие раздельного оборачивания вручную свободных концов вокруг парных нитей не исключается несимметричная конструкция узла, а следовательно, не гарантируется его качество.Цель изобретения - повышение удобства в пользовании и улучшение качества узла,Указанная цель достигается тем, что в ручном узловязателе, содержащем держатель, смонтированный в нем рабочий эле-, мент и зажим для концов нитей, рабочий элемент выполнен в виде плоской спирали с числом витков, соответствующим числу петель в узле, при этом держатель имеет направляюшие, охватывающие наружный...

Номер патента: 1054257

Опубликовано: 15.11.1983

Автор: Талхеим

МПК: B65H 19/28

Метки: автоматической, гильзе, заправки, машине, многопозиционной, намоточной, полотна, разрезанного, рулонов, смене, товарного

...цамоточной ма- иР)Р)с, с помопгью которого область применения цамоточной машины расширется таким обрйзом, что жесткие пленки толщиной сцыИс )3 мм и мягкие пленки т 01 ииной свыше 0,5 мм могут быть надежно заправлены в заправочну)о щель после устройства для ;)аз)сзаци 51. 2Согласно изобретению задача решается таким образом или за счет того, что для повышения надежности работы, устройство имеет два конических упора, которые закреплены на одной оси на боковых рамах намоточной машины, а направляюгций щиток монтируется на резцовых салазках при помощи пары рычагов, при этом один из рычагов имеет контактный ролик, жестко смонтированный на рычаге Лля того, чтобы имелась возможность лля взаимного или совместного действия с боковыми...

Номер патента: 1054258

Опубликовано: 15.11.1983

Авторы: Арндт, Бернд, Фритц, Ханс, Хартмут, Хельмут

МПК: B65H 29/04

Метки: листовыводное, листоперерабатывающих, машин

...между двумя соседними точками воздействия каретки с захватами. 5 10 15 20 25 ,30 35 40 45 50 55 Отклоняющее колесо имеет диаметр такого размера, что в направлении вращения первая каретка с захватами находится в началы)ой точке фазы ускорения, а вторая каретка с захватами в начальной точке фазы замедления. Участки ускорения и замедления проходятся двумя соседними каретками с захватами одинаково по фазе, тяк что колебания приводного момента, возникающие вследствие необходимого замедления, компенсируются необходимым в результате этого ускорением. Геометрические соотношения между диаметром отклоняюЕцего колеса, траекторией отклонения каретки с захватами и длиной рычага привода выбраны при этом таких размеров, что приводной рычаг, во время...

Номер патента: 1054259

Опубликовано: 15.11.1983

Автор: Владимир

МПК: B65H 51/20

Метки: время, накопления, нити, подачи

...которое расположено на фланце,ввинченном В рогульку, внутренняя торцоваяИ)верхцость 1(оторой имеет участок для прцлегзция приводного кольца, поджимаемогоПЗТРОЦОч ЦОСГ)ЕДСТВОл Г 1 РУЖИНЫ.Ъ Вс,1 и(ец(Ое или умецьп(сццОе цзт 51 жснис цодавае,:ой нити цс имеет практическогозначения, так как устройство эти скачкиВооощс цс регистрирует, хотя увеличенноецзтяжсц(е нз Входе нескОлькО уменьшаетз(п(зс нз цзкг)цитс,с, з умецьшенцОС на 51,ксцис (,з Входе его увеличивает.На чертеже изображено предлагаемоеус ройс Во,:родольцый разрез. В мерильном барабане 1 в подшипниках 2 и 3 вращательцо установлен вал 4, который снабжен в середине шлицами 5, а на концах - резьбой. На одной стороне на резьбе располагается гайка 6, которая через шкив 7, подшипники...

Номер патента: 1055327

Опубликовано: 15.11.1983

Авторы: Петер, Эрих

МПК: B65H 67/04

Метки: волокнистого, намотки, нитевидного

...охвата боковой поверхностибобинодержателя, шарнирно смонтированную на толкателе с возможностьюповорота в плоскости перпендикулярнойоси бобинодержателя и с воэможностьюконтактирования с упором, при этомупор размещен так, что, вилка при кон"тактировании с ним расположена натраектории перемещения бобинодержатеоля в положение съема.Каждый из Ьобинодержателей имеетобойму, смонтированную с возможйостьюосевого перемещения и имеющую кольце 50вую проточку на наружной поверхностидля размещения вилки средства длясъема паковок с бобинодержателя.На фиг. 1 показано устройство, общий вид; на фиг. 2 - разрез по осибобинодержателя.1,Намоточное устройство включает нитераскладочный валик 1, фрикционный цилиндр 2, револьверную головку 3 срадиально...

Номер патента: 1055719

Опубликовано: 23.11.1983

Авторы: Панкратов, Петров, Юрьев

МПК: B65H 3/08

Метки: листоукладчик

...15Целью изобретения является повышение производительности листоукладчика.Поставленная цель достигается тем,что листоукладчик, содержащий смонтированные на станине направляющие,захват, механизм его перемещения,включающий, установленную в направляющих каретку, связанную с захватом,имеет опорные ролики, смонтированныена станине, а каретка связана с захватом при помощи изогнутой тяги,имеющей горизонтальную часть, шарнирно связанную с кареткой, и наклонную часть, снабженную поддерживающимироликами для размещения в направляющих и расположенную на опорных роликах,На фиг. 1 изображено устройство,общий вид; на фиг. 2 - то же, видсверху. 35Листоукладчик содержит смонтированные на станине 1 направляющие 2,захват 3, механизм его...

Номер патента: 1058500

Опубликовано: 30.11.1983

Автор: Фьоренцо

МПК: B65H 51/20

Метки: временного, время, накопления, нити, подачи

...заодно целое с нействол и отходящий от него трубчатыйнитенаправитель, установленный наоси вращения с наклоном,относительно нее и неподвижно относительнобарабана диск для смещения витковнити по рабочей поверхности барабана, средство для контроля количества витков нити на барабане, связанное с приводом нитевода, и контактирующее с торцовой крышкой барабана средство для торможения сходящей нити, барабан выполнен в виде закрытого короба, на котором со сто роны намотки нити закреплены по периметру стержни, обращенные в сторону диска и образующие дополнительную рабочую поверхность для приема начальных витков нити, при этом диск имеет Форму усеченного конуса большее основание которого входит в зацепление с концами стержней, а меньшее...

Номер патента: 1060551

Опубликовано: 15.12.1983

Автор: Роланд

МПК: B65H 29/24

Метки: листов, листовыводных, укладки, устройствах

...элементы управляемыпотактна. Всасывающее отверстие снабжено сеткой.Преимущество предлагаемого устройства заключается в том, что боковыеучастки заднего края, которые в результате перекрытия последующим листом подвергаются только незначитеЛьному воздействию продольных нагнетающих труб, после соскакивания с колец присасывающих валиков быстропередвигаются из направляющей листан направлении стапеля приемника, чемизгибается перекатывание этого участка листа н результате схватынаниясо следующим листом,Комбинация продольных нагнетающихтруб с присасывающими элементами позволяет, кроме того, устананливатьприсасывающие элементы только на боковых участках стапеля приемки, таккак все другие понеохности подвергаются достаточному воздействию со...

Номер патента: 1060552

Опубликовано: 15.12.1983

Авторы: Бабенко, Бабий, Брянцев, Буртовой, Данилов, Дрыга, Катеринич, Путилин, Темный

МПК: B65H 67/04

Метки: автомат, намотки, нити, патрон, швейной

...патронов 4 с отверстиямиб по его торцам, параллельным линииперемещения патронов 4 по транспортеру 2. Устройство включает установленные вдоль транспортера 2 одна наддругой направляющие - верхнюю 7 инижнюю 8. Направляющие имеют прорезь9 для прохода упоров 3 питающеготранспортера 2. Нижняя направляющая8 изогнута по профилю транспортера ипод углом к направлению перемещенияпитающего транспортера, накопитель 5установлен в зоне заправки револьверной головки 10 патронами намоточноймашины.Устройство имеет также механизмподачи патронов 4 в накопитель 5,включающий приводной Г-образный рычаг 11 с захватом в виде губок 12,жестко закрепленных на рычаге 11,и губки 13, шарнирно закрепленнойна рычаге и подпружиненной, Губка 13имеет отогнутый конец 14...

Номер патента: 1062159

Опубликовано: 23.12.1983

Авторы: Бойчук, Воронецкий, Охмакевич

МПК: B65H 77/00

Метки: движущегося, зонах, линии, многодвигательной, натяжения, соотношения, стабилизации, технологической

...зон линии О,и коэффициентом передачи по каждому входу. й = - . Сигнал Гр с выхода блока 18 и сигнал н с задатчика 19 натяжения поступают на входы блока 20 сравнения, Выход последнего соединен с входом диффе-.- ренцирующего блока 21 и первым входом блока 22 управления, второй вход которого соединен с .выходом дифференцирующего блока 21. Датчики 15-17 натяжения смежных зон подключены попарно соответственно на входы блоков 23 и 24 сравнения, представляющих собой операционные усилители с аналоговым суммированием двух сигналов на входе. Сигналы по рассогласованию натяжений материала смежных зонис выхода блоков 23 и 24 сравнения поступают на входы блока 25 управления и на входы дифференцирующих блоков 26 и 27. Производные от...

Номер патента: 1063756

Опубликовано: 30.12.1983

Авторы: Йоахим, Карл, Клаус, Курт

МПК: B65H 3/08

Метки: отделяющий, откидывающийся, присос

...с переменной толщиной стенок, ЗО .который в месте минимальной толщины стенки д имеет параллельно к основной поверхности цилиндра сужение.Сужение имеет форму проникающей кривой анулоида.Пустотелый цилиндр состоит из двух кру-говых цилиндров, оси которых проходят параллельно друг к другу. Сужение расположено на середине высоты пустотелого цилиндра.Средний радиус анулоида, образующего 4 о сужение, соответствует внешнему габаритупустотелого цилиндра в месте наименьшей толШины стенки.На фиг. 1 изображен откидываюшийся отделяющий присос в положении откидывания;на фиг. 2 - пустотелый цилиндр, вид свер ху; на фиг. 3 - то же, вид сбоку.Откидывающийся отделяющий присосразмещен в зоне задней кромки 4 стопы листов 5, Откидывающийся присос...
