Номер патента: 218799

Опубликовано: 01.01.1968

Автор: Владыкин

МПК: B21D 43/10, B30B 15/30, B65H 20/18 ...

Метки: автоматической, владыкина, листового, подачи

...подвижные зажимные клещи 4 и управляется при помощи пневмопривода б, связанного с валом пресса. Внутри пневмоцилиндра 8 перемещается поршень, выполненный из двух входящих одна в другую втулок б и 7 со смещенными относительно оси торцовыми отверстиями 8 и 9 для прохода воздуха, сообщающимися с атмосферой через надпоршневую полость А посредством клапана 10, установленного в трубопроводе пневмопривода б.Отверстие 9 во внутренней втулке 7 мень 10 щего размера, чем отверстие 8 в наружнойвтулке б. Шток 11 пневмоцилиндра смонтирован эксцентрично относительно поршня.Работает устройство следующим образом.Подача листового материала в пресс про 15 исходит при движении его ползуна от середины хода вверх и до середины хода вниз. В этовремя клапан 10...

Номер патента: 218800

Опубликовано: 01.01.1968

Авторы: Кувалдин, Назыров

МПК: B21F 3/04, B21F 35/00, B65H 49/00 ...

Метки: винтовых, пружин

...кониче ской пары И передается на распределительный вал 14. На последнем жестко закреплены кулачки 15 для зажима и разжима цанг, вращающих оправку и проволоку 16, из которой навивается пружина 17, кулачок 18, переме щающий суппорт 19 и позволяющий получатьостави Редактор Г. Г. Гуськов рректоры: В, В, Крылова и Н. В. Босняцкая хре; аказ 2144/15 Тираж 530 Подписное НИИПИ Комитета по делам изооретепий и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4 Типография, пр. Сапунова,пружины с заданным шагом, кулачок 20, перемещающий в осевом направлении лапку 21, служащую для отделения навитой пружины 17 из оправки на заданной длине, кулачок 22, перемещающий нож 23, отрезающий пружину необходимой длины, и кулачок 24,...

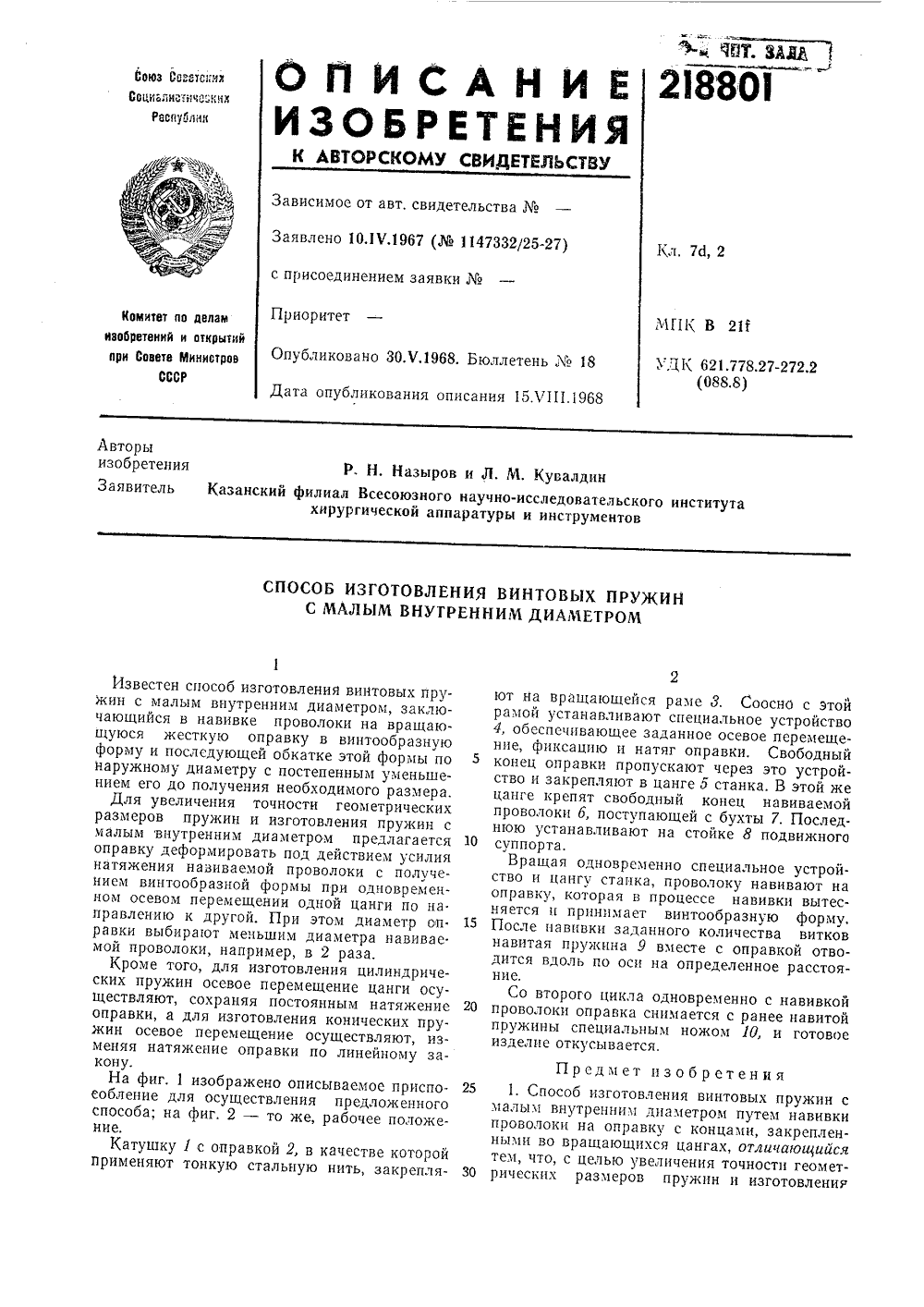

Номер патента: 218801

Опубликовано: 01.01.1968

Авторы: Кувалдин, Назыров

МПК: B21F 3/04, B21F 35/00, B65H 54/02 ...

Метки: винтовых, внутренним, диал1етром, малым, пружин

...навивае. мой проволоки, например, в 2 раза.Кроме того, для изготовления цилиндрических пружин осевое перемещение цанги осуществляют, сохраняя постоянным натяжение оправки, а для изготовления конических пружин осевое перемещение осуществляют, изменяя натяжение оправки по линейному закону. фиг. 1 изображено описываемое приспо ие для осуществления предложенного а; на фиг. 2 - то же, рабочее положе Катушку 1 с оправкой 2, в качестве которойприменяют тонкую стальную нить, закрепляют на вращающеися раме 3. Соосно с этои рамой устанавливают специальное устройство 4, обеспечивающее заданное осевое перемещение, фиксацию и натяг оправки. Свободный 5 конец оправки пропускают через это устройство и закрепляют в цанге Б станка. В этой же цанге...

Номер патента: 218802

Опубликовано: 01.01.1968

Авторы: Казачков, Корнеев, Моренков, Шишков

МПК: B21F 3/04, B21F 35/00, B65H 54/02 ...

Метки: бесконечной, вращающуюся, навивки, оправку, спирали

...7 и 8, установленных на одном валу, приводимом во вращение от электродвигателя через редуктор 9. При таком соединении барабан и вал вращаются в одном направлении с одинаковым числом оборотов в 1 дшн.Рычаг 10 установлен на барабане в подшипниках 11, в которых шарнирно укреплены ролики 12, перемещающиеся под действием пружин в стаканах 13 к центру барабана через прорези 14 на его стенках. На валу посредством резьбового конца 15 укреплена оправка 16. Часть оправки конической формы, а другая часть - цилиндрическая с продольными мелкими шлицами, куда навивается спираль. Вдоль всей оправки имеется паз 17, в который загибается конец заготовки после переналадки устройства.Так как подача заготовки всегда производится в одном положении оправки,...

Номер патента: 219675

Опубликовано: 01.01.1968

Авторы: Кириленко, Сотник, Якубенко

МПК: B65H 23/04, H02P 5/00

Метки: бумаги, натяжения, фольги

...него вращает якорь тормозного двигателя 1 в сторону, противоположную его вращению при включении, На задающую обмотку 10 усилителя б от сельсина-датчика подается 20 напряжение, пропорциональное радиусу сматываемой бобины. На вторую обмотку управления 11 усилителя б от сельсина-датчика 5 подается напряжение, пропорциональное числу витков наматываемой секции, Лмпервитки 25 этой обмотки направлены навстречу ампервиткам задающей обмотки.Величину требуемого натяжения устанавливают, изменяя напряжения на обмотке возбуждения 12 сельсина-датчика 4 автотранс.30 форматором 13. Для всех бобин натяжениеустанавливают одновременно. Величину степени снижения натяжения от начала к концу намотки секции регулируют, меняя напряжения на обмотке возбуждения...

Номер патента: 220104

Опубликовано: 01.01.1968

Автор: Савинов

МПК: B65H 59/38

Метки: головках, заданного, лготальных, натяжения, нити, поддержания

...пазу сухарики в одну сторону, но 10 оставляя расстояние между ними неизменным,можно менять положение серьги. Передвигая сухарики в противоположные стороны, оставляя серьгу на месте, можно регулировать усилие пружин, которые удерживают серьгу в 15 определенном положении.По краям обоих плеч 20 серьги 16 имеютсяоси 21. На одном конце оси надета собачка 22, на другом - упор 23. Собачка 22 входит в зацепление с зубом 24 храпового колеса.20 Серьга поворачивается на незначительныйугол, и собачкой 22 поворачивает винтовойбарабанчик.В корпус 11 запрессован ограничитель 25,препятствующий повороту винтового барабан чика на ббльшой угол при обрыве нити, чтоспособствует после ликвидации обрыва двигателю быстрее войти в скоростной режим,...

Номер патента: 220155

Опубликовано: 01.01.1968

Авторы: Булгакова, Игнатов, Козлов, Переверзев

МПК: B65H 54/02

Метки: ворсовом, механизм, навивки, станке, ткани, ткацком

...3 - то же, вид сбоку.Механизм содержит кронштейн 1, закрепленный в нижней части рамы ткацкого станка, на котором смонтированы валики 2, которые входят другими концами в гнезда пальцев 3; храповики 4, собачки 5, закрепленные на кронштейне б, подпружиненные пружинами 7 собачки 8 и 9, установленные в ползушках 10 и 11, Последние с помощью пальцев 12 закреплены в угловом рычаге 18, посаженном на валик 14. Этот валик установлен в подшипнике 15, расположенном на раме остова станка. На другом конце валика 14 находится рычаг 1 б, связанный с тягой 17. Механизм работает следующим образом.Валики 2 получают движение от резачной батареи 18, которая совершает возвратно-посту.пательное движение и через тягу 17 передает 5 его рычагу 1 б и валику 14....

Номер патента: 220199

Опубликовано: 01.01.1968

Авторы: Герасимович, Евдокименко, Мельник, Шиндельман

МПК: B21C 47/04, B65H 77/00

Метки: ленты, намотки

...ролики с натяжным роликом.На чертеже приведена кинематическая схема устройства.Лента 1 поступает с бухты в тормозное устройство, содержащее приводной ролик 2 со следящим приводом 8 и тормозом 4. Приводной ролик соединен жесткой приводной связью, например зубчатой передачей, с ведомым роликом б. Затем лента поступает на натяжное устройство, состоящее из ролика б с гидроцилиндром 7, и далее на намотку к изделию 8. Для изменения усилия натяжения ленты йдзаданному закону, необходимого, например, при намотке ленты на детали, воспринимающие высокие внутренние давленйя, введено 5 копирное устройство, состоящее из подвижного копира 9 и ролика 10. При обкатке ролика 10 по изделию копир 9, воздействуя на регулятор давления 11, изменяет...

Номер патента: 220200

Опубликовано: 01.01.1968

Авторы: Гринман, Козленков

МПК: B21C 47/18, B65H 59/06

Метки: натяжения, проволоки

...и температураканифоли. Однако поскольку вязкость кани фоли сильно зависит от температуры, то приувеличении температуры на 2 - 3 вязкость снизится почти в два раза, и натяжение проволоки останется почти постоянным. дм ет изобретения Способ регулирования натяжения проволо ки, сматываемой с вращающейся катушки, пу.30 тем торможения катушки тормозными колодИзвестен способ регулирования натяжения проволоки, сматываемой с вращающейся катушки, путем торможения катушки тормозными колодками.Цель изобретения - обеспечить автоматическое регулирование натяжения, Это достигается тем, что торможение осуществляют с помощью помещенной в зазоре между тор= мозными колодками жидкости, имеющей вязкость, сильно зависящую от температуры,На чертеже показана...

Номер патента: 220211

Опубликовано: 01.01.1968

Автор: Дунаев

МПК: B21D 43/08, B30B 15/30, B65G 45/02 ...

Метки: ленточногоматериала, подачи, полосового

...2 выполнение установки позволяет одновременно регулировать шаг подачи н смазывать обрабатываемую поверхность материала.На фиг. 1 изображена описываемая установка; на фиг. 2 - тормозное устройство. 2Установка содержит подающие валки 1 и 2, прижатые друг к другу пружиной 8. На валке 1 по концам насажены кольца со срезами 4. Тормозное устройство содержит корпуса 5 и б, заполненные смазывающсй жидкосгью. 3 В корпусах укреплены фетровые подушки 7 и 8, одной стороной погруженные в жидкость, а другой соприкасающиеся с поверхностью обрабатываемого материала 9, подаваемого валками в штамп 10 для обработки. Верхняя подушка 7 прижата к нижней пружиной 11, усилие которой регулируется гайкой 12. Материал 9, движимый валками, постоянно смазывается...

Номер патента: 220213

Опубликовано: 01.01.1968

Автор: Смирнов

МПК: B21D 43/18, B21D 43/24, B30B 15/30 ...

Метки: крупногабаритного, лгесту, подачи, рабочему, тонколистового

...надежности отделения листа, оно снабкено механизмом разделения листов, выполненным в виде отсекающей каретки. Каретка имеет возможность перемещаться возвратно-поступательно параллельно плоскости листа и связана тросами с вращающимися натяжными барабанами, установленными на неподвижном основании. Кроме того, на каретке закреплен толкатель.На фиг. 1 изображен общий видмого устройства в процессе рабф 2 - механизм ориентации лист после чего отсекающая каретка движется вперед, заходит под приподнятый край листа и перемещается вдоль него вместе с тросами.Тросы разматываются с барабана ц принимают на себя лист по мере продвижения каретки.Каретка продвигается за лист ц прц последующем двцжсшш в обратную сторону перемещает лист к рабочему...

Номер патента: 220412

Опубликовано: 01.01.1968

Автор: Тимофеев

МПК: B65H 54/04, B65H 54/12, D04G 1/02 ...

Метки: машин, намотки, нитей, сетевязальных, щпуди

...втулку 3 с 30 дисками 5 и б, несущими веретена 7, 8, 9 и 10.Шпуля 15 имеет отверстие 35 на уровне малого ее диаметра, в котором установлена спиральная пружина 36, удерживающая нить 37, ,и отверстие 38 для симметричной установки шпуль на веретене.Перед каждым веретеном установлена электронагреваемая проволока 39 для обрезания нитей 37.Гидроцилиндры 32,и 33 соединены друг с другом трубопроводом 40. Веретено имеет тормозное устройство 41, 42, 43,Работа машины осуществляется следующим образом.В магазин 16 устанавливают бобины 17 по числу шпуль 15, размещенных на одном веретене. Концы нитей 37 заправляют согласно схем заправки, изображенной на чертеже, и зажимают их усилием руки в витках спиральной пружины 36, каждой шпули 15 веретена...

Номер патента: 220423

Опубликовано: 01.01.1968

Автор: Селезнев

МПК: B65H 54/30, D01D 7/00

Метки: механизм, нитеукладочный

...и двух замковых устройств для удержания спутника с нитеводителями в крайних положениях,Первичная стеклонить 7 через паз нцтсводителя наматывается на оправку 8. Нитеводитель, закрепленный на спутнике, перемещается в направляющей в результате действия ударников по спутнику.Перемещение нитеводителя с нитью временно с вращением оправки привод образованию на последней спирали,При достижении спутником с нитеводителем замкового устройства рычаг 9 под действием пружины 10 ос,"1 цавлцв 11 ст спутник в крайнем положении, благодаря чему процсход 1 гг выстой нигц ц образуется переходный участок реверсивной спирали на оправке.5 Через определенный промежуток времени,необходимый для образования переходного 1 астка, сраоатыВает ударник, который...

Номер патента: 220748

Опубликовано: 01.01.1968

Авторы: Грищинский, Ременюк

МПК: B65H 26/06, G03B 1/14, G03B 1/66 ...

Метки: механизм, перемотки, пленки, роликовой, фотоаппарате

...посредством толкателя 21, осуществляя сброс счетчика кадров на нуль при открывании задней крышки.Для зарядки пленки необходимо открыть заднюю крышку 20, Освобожденная фигурная пластина 18 под действием пружины 19 поворачивается и отводит поводок 8, расцепляя. шестерню 7 с колесом 9, и фиксатор 12 от программного колеса 10 счетчика. Таким образом счетчик кадров отключается от головки 2 перемотки. Светозашитный ракорд роликовой пленки заряжается в приемную катушку и вращением головки перемотки протягивается до совмещения по известному способу стартовых знаков с соответствующими знаками на корпусе фотоаппарата. При закрывании крышки 20 фигурная пластина 18 отводится в исходное положение, освобождая при этом поводок 8 с шестерней 7 и фиксатр...

Номер патента: 220989

Опубликовано: 01.01.1968

Автор: Александроеский

МПК: B41F 13/70, B65H 29/02

Метки: листов, машине, отпечатанных, печатной, приемное

...перемещаемый в вертикальном и горизонтальном направлениях посредством вертикальной рейки, шестерен и гибкого тягового элемента.Для повышения удобства обслуживания в предлагаемом устройстве на столе укреплены ролики для выдвижения стола в продольных направляющих, которые соединены между собой поперечными балками. Одна балка шарнирно связана с вертикальной рейкой, а другая - с гибким тяговым элементом. Балки обеспечивают откидывание стола для доступа к красочному аппарату машины.1На чертеже показано устройство, вид сбоку и вид спереди.Устройство содержит стол 1, на краях которого укреплены ролики 2, установленные в продольных направляющих 3, соединенных 2 между собой поперечными балками 4. Одна балка шарнирно связана с вертикальной...

Номер патента: 221455

Опубликовано: 01.01.1968

Авторы: Калита, Петелина, Хом

МПК: B65H 37/00, C23G 5/04

Метки: листового, маркировки, металла, протектирования, расконсервации

...подаваемого от воздухонагревателя 25 на верхнюю и нижнюю плоскости листа, иокончательно высушивается. Уже сухой лист из агрегата 5 перемещается по роликам на следующий приводной рольганг 4, на раме которого смонтировано устройство б для наклей ки и резки бумаги. Между валками этого устройства предварительно для затравки пропущен конец ленты протектора из рулона, При вращении валки захватывают лист одновременно накладывают на верхнюю плоскость продвигающегося листа протектор и прокатывают.После прохождения всего листа нож за один оборот разрезает непрерывную ленту бумаги. Между валками опять остается для затравки бумага для следующего листа, Обклеенный лист перемещается по третьему рольгангу 4 и устанавливается над второй рамой с...

Номер патента: 221645

Опубликовано: 01.01.1968

Авторы: Гореликов, Лаптев

МПК: B21D 43/08, B30B 15/30, B65H 20/04 ...

Метки: подачи, прессу

...в водиле б, пусготелый хваставпк 7 которого выступает цз корпуса редуктора ц является входным валом. Шестерни 4 находятся в зацеплении с солнечныь колесам Ь, жестка св 5 тзанным са вторьв входным валом ч, расположенным концентрично водилу б.На одном конце входного вала 9 закреплена втулка 10, наружный диаметр которой равен диаметру хвостовика валила. другой конец вала 9 неподвижно соединен с осью 11 ведущего валка 12 шлицевым илц шпоночцым соедин циез,1 естерняви 13 и 14 ьедущин валок соединен с ведомым валков 15. Перекидной рычаг 1 б балтом 17 мажет быть закреплен либо ца втулк, либо нг входном конце водила. Этот рычаг сасдинец с кривашцпным валом пресса Не показан) тягой 18.При закреплении перекидного рычага 1 б на водиле б, последнее...

Номер патента: 221662

Опубликовано: 01.01.1968

Авторы: Белоусов, Штульман

МПК: B42C 1/10, B65H 39/06

Метки: вывода, кииги, книговставочнои, машине

...имеет транспортер с укрепленными крыльями 1, над которым установлен зажим 2 для перемещения книги, выполненный в виде подпружиненных дугообразных пластин, направляющих книгу по траектории крыла, выводной желоб 3 и приепныц стол 4. Крылья 1 транспортера в поперечном сечении выполнены фигурными для исключения расклинивания книги на крыле и для облегчения ее соскальзывания,с крыла,Вставсиная книа б, насаженная на крло1 транспортера, двигается по траектории кры ла и пари переходе в вертикальное положениезажимается между подпружиненными дугообразными пластинами зажима 2, которые имеют радиус, соответствующий радиусу траектории движения книги. Прижймая книгут 0 с двух сторон к крылу, пластины зажима предотвращают перемещение книги по...

Номер патента: 221893

Опубликовано: 01.01.1968

Авторы: Барабанов, Волховский, Всесоюзный, Легкого, Наймушин, Фиткевич

МПК: B65H 59/38, D02G 1/12

Метки: выработки, гофрированныхнитей, лшина, объемных

...25, исполнительный механизм 19, например электромагнит, щуп 20 для контроля обрыва нити с электро- контактом 2 б, пускатель 27 для включения электродвигателя 2, приводящего во вращение напрессовывающие ролики.Машина работает следующим образом. Исходное волокно подается через направляющую воронку 28, спрессовывается роликами 1 и подается в камеру 8, где происходит термофиксация извитости нити. Механизм контроля следит за величиной наполнения камеры. Зафиксированная объемная нить через отверстие 7 в плунжере б выбирается из термокамеры выпускной парой 10 и подается на вращающуюся выходную бобину 29, на которую укладывается нитераскладчиком 30, Для расправки и выравнивания натяжения объемной нити в зоне между камерой 3 и выпускной парой...

Номер патента: 222217

Опубликовано: 01.01.1968

Авторы: Иностранцы, Иржи, Чехословацка

МПК: B65H 67/08, D01H 4/48

Метки: автоматической, бескольцевых, нити, преимущественно, присучки, прядилбныхмашин

...через электрическую цепь 14 специальным устройством 15. Последнее связано с датчиком 16, наблюдающим за направлением вращения приводного ролика 2.Привод рычага 11 может быть осуществлен от кулачка 17, свободно установлснного на валу 18 приводного валика 2, внутри которого помещена обгонная муфта 19. Кулачок 17 имеет выемку 20, в которую входит штифт 21, неподвижно установленный на каркасе 22 машины, для ограничения углового перемещения.Наружный диск 23 обгонной муфты 19 фрикционно взаимодействует с кулачком 17, на торцовой стороне которого сделан паз 24 для спиральной пружины 25, прикрепленной одним концом к каркасу 22 машины, а другим - в пазу 24. При помощи пружины 25 кулачок постоянно поворачивается против направления...

Номер патента: 222222

Опубликовано: 01.01.1968

Авторы: Иржи, Пностранцы, Чехословацка

МПК: B65H 67/04, D01H 4/00

Метки: катушек, машинах, паковок, патронов, подачи, съели, текстильных

...15, закрываемое заслонкой 16 н управляемое электромагнитом 17, приводимым в действис конечным выключатечем 18 через электрическую цепь 19 от рычага 3.Наматываемая паковка 20 соприкасается с мотальным валиком 21. Под паковкой помещена направляющая 22 н транспортер 28 для отвода паковок. Контроль наматываемой паковки осуществляется конечным выключателем 24, который при намотке паковки приводит в действие пневмоцплиндр 7 исполнительного механизма.Конечный выключатель 25 служит для переключения исполнительного механизма,Работает устройство следующим образом. Катушка 2 удерживается в паковкодержа".еле 4 на рычаге 3 и находится в соприкосновечич с мотальным валиком 21, от которого приводится во вращение, По мере намотки диаметр паковки 20...

Номер патента: 222223

Опубликовано: 01.01.1968

Автор: Карезо

МПК: B65H 63/024

Метки: барабанчика, машинах, мотального, мотальных, останова

...тем, что приспособление выполнено в виде несущей мотальный барабанчик трубки, свободно посаженной на приводной вал машины и соединенной с последним при помощи обгонной муфты, сепаратор заклинивающих роликов которой смонтирован на опорах качения трубки, и для его торможения применена подпружиненная тормозная колодка, перемещаемая при помощи электромагнита, управляемого щупом, контролируюпим наличие наматываемой на бобину нити.11 а фиг. 1 схематически изображено предлагаемое приспособление в разрезе; на фиг. 2 - сечение обгонной муфты по А - А на фиг. 1; на фиг. 3 - сечение по Б - Б на фиг. 1.Приспособленце выполнено следующим образом.Мотальный барабанчик 1 (фг. 1) крепится установочныеи винтами 2 к трубке 3, свободно посаженной...

Номер патента: 222224

Опубликовано: 01.01.1968

Авторы: Белышев, Бординова, Журавлев, Киселев, Козлов, Торшинин

МПК: B65H 54/38

Метки: машине, мотальной, слетоуловитель

...к мотальнои шине, имеющий канал для заводки нит зубчики, расположенные по профилю кан обращенные навстречу движению нити.Предлагаемый слетоуловитель позв повысить надежность улавливания слетовДля этого канал для заводки нити вы вен открытым в виде щели, а зубчики вы иены аналогично зубчикам цельномсталл ской пильчатой ленты.На фиг, 1 схематически изображен с. уловитель, вид спереди; на фиг. 2 - то вид сбоку.Слетоуловитель представляет собой стину 1, изогнутую под углом 90 и имею канал 2 для заводки нити. По профил ла прикреплена цельнометаллпческая чатая лента 3, зубчики которой обраще встречу движенио нити.Предмет изобретенияСлетоуловитель к мотальной машине, имеющий канал для заводки нити и зубчики, расположснныс по профилю...

Номер патента: 222321

Опубликовано: 01.01.1968

МПК: B21D 43/06, B30B 15/30, B65H 20/18 ...

Метки: боровинский

...положении. 25Рычаг-планка 1 с крючками 2 смонтирована на оси 3 рабочей каретки 4, В окно планки 1 при помощи винтов б вмонтирован вкладыш б, в котором выполнен паз со скошенным основанием 7. 30 В корпусе устройства смонтированы две неподвижные направляющие 8 с перемещающейся между ними штампуемой лентой 9.Между направляющей 8 и основанием 7 вкладыша помещен шарик (или ролик) 10, зажимаемый между двумя плоскостями усилием пружины 11. Регулируют усилие пружины винтом 12.Сменная прокладка И служит для рег рования глубины внедрения крючков в от стия просечки) ленты 9,Планка 1 с крючками 2 совершает качательные движения вокруг оси 3 и возвратно-поступательно перемещается вместе с кареткой 4,При движении каретки 4 влево (рабочий ход,...

Номер патента: 231317

Опубликовано: 01.01.1968

Авторы: Геллер, Калиховский, Каральник

МПК: B65H 54/02, G03B 1/06

Метки: аппаратуре, кинопроекционной, кинофильма, наматывания

...устройства; на фиг. 2 - устройство, вид по стрелке В.В исходном полокении плоская прукина 1 удерживает штифт 2 и связанный с ним стеркень 8 в крайнем правом положении. Рычаг 4 под действием прукипы 5 удерживается в положении, при котором зубчатое колесо б нс входит в зацепление с зубчатыми венцами 7 и 8.При установке на вал 9 бобины 10 стержень 8 перемещается влево и его конец располагается под отогнутой частью 11 рычага 4. Для осуществления ускоренной перемотки фильма рукояткой 12 поворачивают рычаг 4 по стрелке 1. При этом отогнутая часть 11 рычага скользит по концу стержня, вследствие чего 5 рычаг несколько отгцбается; при его дальнейшем повороте конец стержня входит в паз 18 рычага. Одновременно с этим зубчатое колесо б входит в...

Номер патента: 232070

Опубликовано: 01.01.1968

Авторы: Моргунов, Нейфельд

МПК: B65H 31/00

Метки: листов, стопу, укладки

...листов с вакуумным (или иным, например вильчатым) захватом 5. Подъем- опускание укладчика с захватом также осуществляется при помощи гидроцилштдра.В месте стопирования листов на портальнойраме 1 при помощи кронштейнов 6 шарнирно подвешены раздвижные рычажные упоры 7, объединенные разрезной тягой 8 с промсжу точным пружинным компенсатором 9,К одному из рычажных упоров 7 в точкеповорота О жестко присоединен рычаг 10 с роликом 11, причем рычаг 10 шарнирно подвешен на штоке 12 гидравлического демпфера 5 И, закрепленного на портальной раме,На приводной тележке 2 жестко закрепленкопир 14, состоящий из двух шарнирно соединенных пластин - горизонтальной 15 и откидной наклонной 16.Укладка листов в стопу при помощи описываемого устройства...

Номер патента: 232073

Опубликовано: 01.01.1968

МПК: B65H 3/24

Метки: 232073

...с вибраторами 12, распалубочные ролики 13, рольганг 14 для плит, транспортер 25 15 для элементов бортоснастки и рольганг 1 бфрезерной линии.Распалубочное приспособление выполнено в,виде шарнирно прикрепленных к станине 1 кронштейнов с вибраторами 12 и распалубоч ных роликов 13, нижние кромки которых расйоложены в верхней плоскости бортоснастки 7.Устройство работает следующим образом, Пакет 18 с фиброцементными плитами, предназначенный для распалубки, закатывается на подъемный стол 2 и устанавливается так, чтобы верхний поддон 11 находился выше уровня рольганга 4.Далее каретка 7 из переднего крайнего положения с помощью гидроцилиндра б перемещается по направляющей раме б назад и своими захватами перемещает поддон,11 на рольганг 4,...

Номер патента: 257294

Опубликовано: 01.01.1969

Авторы: Гараев, Кононов, Московское, Тихонов

МПК: B65H 3/24

Метки: машину, отделения, пластин, подачи, поливную, стеклянных, стопы

...упоры 7, смонтированные на цепях8 через определенные интервалы. Цепи пере.мещаются при помощи звездочек 9, сидящихна валах бараоацов 5 и б. Упоры 7 при дви 25 жении транспортера поддерживают стопку ввертикальном положении. При разных форматах пластин упоры 7 регулируются с помощьюрукоятки 10, взаымодействующей с ходовымвинтом 11. Для отделения пластин и подачи0 цх ца склиз 4 служит механизм вакуумныхприсосных головок 3. Он состоит из каретки 12 с двумя плавающими присосами 13, которые могут быть установлены в зависимости от формата пластин, Пластины, перемещаемые транспортером, подаются к присосу, а подпружиненные упоры 7 своими роликами находят на расположенные с двух сторон от ведущего барабана 5 горки 14 и освобождают...

Номер патента: 257435

Опубликовано: 01.01.1969

Авторы: Рощенко, Сахаров, Специальное

МПК: B65H 16/10

Метки: машинал, отделочного, производства, раскатки, текстильным, ткани

...от реверсивного электродвигателя с редуктором И. На приводном валике 2 установлены на скользящих шпоиках шестерни 14, находящиеся в зацеплении с зубчатым сектором 15, жестко связанным с подВижной кареткой 9,Ограничителями кр ашигх положен и й каретки 9 при ее перемещении могут служить коиеч;1 ые вык,.Очатели (иа ертежах ис поазаиь). Опорой и осью подвижной каретки 9 служит ходовой винт. Ограничитель подъема рулона ткани обеспечивает такое положение второго конца Оалки 8, при котором можно устанавливать второй рулон ткани без астапова машины. Раскатка ткани с рулона осуществляется самой тканью в результате ее натяжения. Сшивка концов ткани дорабатываемого рулона и вновь установленного может производиться оез остаиова машины и...

Номер патента: 257733

Опубликовано: 01.01.1969

Автор: Рыжов

МПК: B65H 29/20

Метки: листовых, стопы, формирования

...вала 17 жестко закрепленызвездочки 21 и 22 с одинаковым числом зубьев. С помощью вала 17, звездочек 21 и 22 до 25 стигается синхронность перемещения каретокИ и 14 и исключается появление перекосов изаеданий при движении.Перемещение прикатывающего механизмаосуществляется от отдельного пневматического30 или гидравлического привода (на чертеже непоказан) со скоростью, регулируемой при помощи воздушного регулятора или гидравлического демпфера, или же от электродвигателя через редуктор и механическую передачу -цепь, трос, кулисный механизм и т. д. (на чертеже не показано).При включении привода прикатывающего механизма тяговое усилие передается на одну из кареток, например 13, заставляя ее перемещаться по направляющим (на чвртеже не...
