B63C — Оснащение стапелей и доков, постановка и вывод судов из доков и слипов; спасательные средства на воде; водолазное оборудование; устройства для спасения и обнаружения объектов, находящихся под водой
Герметичный разъем для водолазного гидрокомбинезона
Номер патента: 718330
Опубликовано: 29.02.1980
МПК: B63C 11/02
Метки: водолазного, герметичный, гидрокомбинезона, разъем
...укрепленных на соответствующей части снаряжения, упругой прокладки 3, зажима 4, выполненного в виде шнуровки, и клапана 5, служащего дчя подсоединения разъема к откачпвающему устройству и впуска воздуха при рассоединении колец.Герметичный разъем работает следующим образом.Между кольцами 1 и 2, укрепленными на соответствующей части снаряжения, устанавливается прокладка 3, Первоначальное обжатие прокладки достигается путем обжатия ее зажимом 4 в виде шнуровки. После предварительного обжатия разъем через клапан 5 подсоединяют к откачивающему приспособлению, После создания вакуума в полости фланцев клапан 5 закрывается и разъем отсоединяется от откачивающего приспособления, При погружении водолаза сила гидростатического давления сжимает...
Устройство для спуска водолазов под воду
Номер патента: 719915
Опубликовано: 05.03.1980
Авторы: Локтионова, Попов
МПК: B63C 11/34
Метки: водолазов, воду, спуска
...(прототип). 3 71Изобретение показано на чертеже.Устройство состоит из шахты 1 в корпусе судна с жесткими направляющими2 для перемещения центрирующей траверсй 3, спускаемой. кабины 4 и амортизированного подвижного портала 5, черезблоки которого запасованы направляющиетросы 6, проходящие сквозь проушиныцентрируюшей траверсы 3 и спускаемойкабины 4 и соединенные одним концом сякорным приспособлением 7, а другил 4 с лебедкой 8, и грузовой канат 9, сое диняющий спускаемую кабину 4 с грузовой лебедкой 10. Грузовой канат 9,сходя с блока подвижного портала 5, запасован через блок 11, установленныйна штоке 12 компенсирующего амортизатора 13. В шахте 1 на уровне рабочейпалубы 14 предусмотрены выдвижныеупоры 1 Л, обеспечивающие установку наних...
Распределитель дыхательных смесей
Номер патента: 722794
Опубликовано: 25.03.1980
Автор: Новиков
МПК: B63C 11/32
Метки: дыхательных, распределитель, смесей
...полезный объем портативйой баро. камеры. Составитель Г, Рощепкии Техред М.Петко Редактор Т. Зубкова Корректор Г. Назарова Тираж 497ЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Заказ 242/11 Подписное филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 рового сектора, перфорированной диафрагмы 3цилиндрического парубка 4.Стакан 2 и перфорированная диафрагма 3образуют расширительную камеру 5, кожух 1и диафрагма 3 образуют расширительную ка.меру 6, стенка стакана 2 и стенка кожуха 1образуют кольцевую сужающуюся щель 7. Вседетали закрепляются на патрубке 4.Конструкция распределителя предусматри.вает возможность замены диафрагмы 3 и регулирование величины зазора щели 7 и...
Устройство для центровки судов в доке
Номер патента: 724386
Опубликовано: 30.03.1980
Автор: Бердников
МПК: B63C 1/10
...и камеры 7 балластировки.В воде поплавки 1 за счет положительной 10 плавучести стремятся занять вертикальноеположение, но балласт в камере балласти:ровки и стопорная цепь 8 с ограничителем 9 препятствуют этому. Рама 4 устройства крепится на два кильблока 2, имеющих 15 разъемную клиновую часть 10, Кильблоки2 опираются на стапель-палубу 11 дока.Поплавки 1 удерживаются в плоскостикильблоков распорными планками 12 с положительной,плавучестью. Планки 12 вы полнены сопрягаемыми с пазами а рамы 4и удерживаются упорным элементом 13, В центре упорного элемента 13 крепится контрольный штырь 14, возвышающийся над кильблоками и сдублированный с дистан ционной системой освобождения поплавков1 от упорного элемента 13 посредством проводника 15 с башни...
Устройство для торможения и дифферентования судна при спуске со стапеля
Номер патента: 724387
Опубликовано: 30.03.1980
Автор: Девнин
МПК: B63C 3/14
Метки: дифферентования, спуске, стапеля, судна, торможения
...смонтированном на шипниках, закрепленных на стойом крыло установлено под углом основной линии судна.1 изображено предлагаемое устд сбоку; на фиг. 2 - то же, вид Крыло с возможностью вращения может устанавливаться в двух вариантах: по первому варианту в кормовой части (фиг. 2), по второму варианту - в носовой части судна (фиг. 1).Крыло 1 с ограничительными шайбами 2 устанавливается на ось 3, которая вращается в подшипниках 4, закрепленных на стойках 5, присоединенных к спусковому приспособлению 6, Плоскость крыла наклонена к стойке под углом 15 - 30 и так, чтобы при входе в воду оно начало вращаться по часовой стрелке, вследствие чего возникающая на крыле подъемная (дифферентующая) сила будет направлена вверх и тем самым будет...
Доксекция для подводной очистки корпусов судов
Номер патента: 725949
Опубликовано: 05.04.1980
МПК: B63C 1/02
Метки: доксекция, корпусов, подводной, судов
...5; тяги б, одноплечиерычаги 7,стрелы 8, представляющиесобой чувствительные элементы системы автоматики управления механизмом поворота роульсов 2.Устройство работает следующимобразом;: "Доксекция 1 в предварительно притопленном положении подводится подту часть окойечности судна, в которой поверхность плоского днища судна,как показано штрих-пунктирной линией, гарантировано "позволитнадежйоопереться доксекции роульсами 2одного ряда и хотя бы роульсом 2 диаметральной плоскости другого рядана корпус судна при подвсплытии,После осуществления поджатия доксекции 1 к днищу очищаемого судна работой балластно-затопительной системы и подвода рабочих органов кочищаемой поверхности, включаютсяприводы 4 и роульсы 2, вращаясь, осуществляют перемещение...

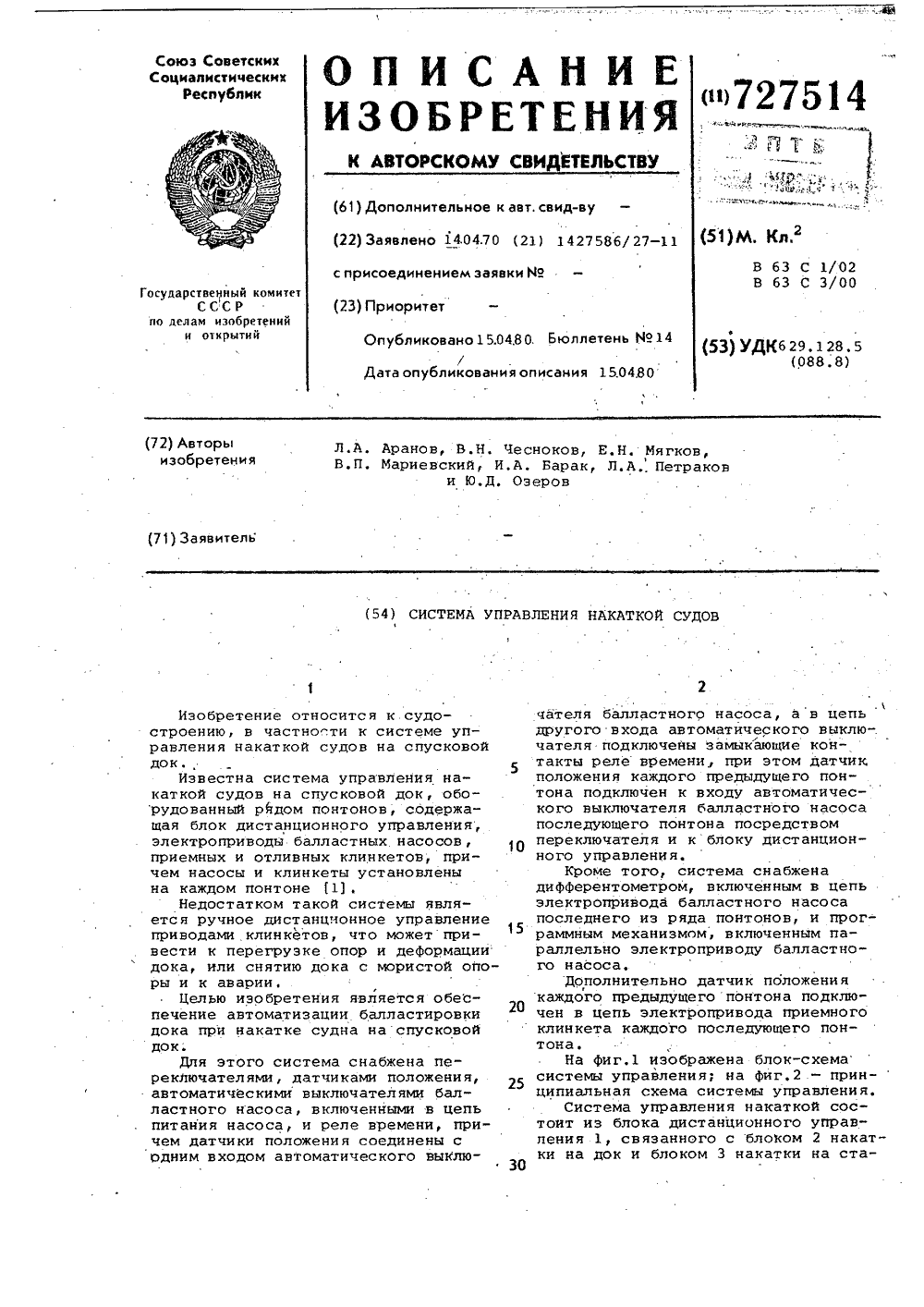

Система управления накаткой судов
Номер патента: 727514
Опубликовано: 15.04.1980
Авторы: Аранов, Барак, Мариевский, Мягков, Озеров, Петраков, Чесноков
МПК: B63C 1/02
...вращения двигателя, котораяопределяется н соответствии с необходимой продолжительностью работыбалластного насоса третьего понтона.Программный механизм имеет такжедна микровыключателя 37, 38, которыезамыкаются одновременно по истечениювремени, необходимого для работы насоса, или сразу после возвращенияпрограммного механизма н исходноеположение. Микровыключатель 37 включен в цепь входа выключателя 16третьего понтона. Микроныключатель 38находится в цепи независимого питаниядвигателя 35 программного механизма.В схеме диоды 39 служат для развязкиотдельных частей схемы,Все автоматические выключателиимеют единичный вход для включениявыключателя и нулевой для выключениявыключателя,При накатывании судна на перныйпонтон замыкается...
Сухой док для строительства судов
Номер патента: 727515
Опубликовано: 15.04.1980
Авторы: Гедеванишвили, Иванов
МПК: B63C 1/08
Метки: док, строительства, судов, сухой
...отверстия 8 которо- го обращены в сторону корпуса судна 6.Устройство работает следующимобразом.В начальный период строительствасудна 6 в сухом доке 1, батопорт иливорота 5 дока закрыты и в доке изготавливается носовая оконечность судна. По завершении строительства носовой секции док заполняется водой,секций всплывает, частично выводитсяза пределы ворот 5 дэка и раскрепляется в нужном положении, после чегоее балластные отсеки заполняютсяводой и секция осаживается до посадкина доковые опоры. После этого в эластичное надувное уплотнение 2 подается.сжатый воздух, уплотнение заполняет зазор между корпусом секции судна6 и стенками 3 и днищем 4 дэка 1,Затем из камеры дока 1 откачивают воду Й продолжают строительство суднапоточно-секционным...
Вертикальный судоподъемник
Номер патента: 727516
Опубликовано: 15.04.1980
Авторы: Марьев, Соколов, Чеклецов
МПК: B63C 3/06
Метки: вертикальный, судоподъемник
...9 рабочейжидкостью производится от йасоснойустановки (не показана), установленной йа одной иэ опорных площадок 1.Для обеспечения возможности накаткисудовозных тележек с судном на подьемных балках 2 установлены рельсысудоподъемника 13, а на закладныхбалках 4 уложены в створе с рельсамибереговых путей 7 рельсы закладныхбалок 14, Для облегчения установкитроса на отклоняющие блоки б междурельсами закладных балок 14 и рельсами береговых путей 7 установленысъемные рельсы 15,Вертикальный судоподъемник работает следующим образом,Судно, установленное на судовозные "тележки, тто рельсам береговыхпутей 7, съемным рельсам 15, рель сам закладных балок 14 и рельсамсудоподъемника 13 накатывается наПодЪемные балки 2, установленные...
Устройство для доставки подъемного троса к подводным объектам
Номер патента: 732167
Опубликовано: 05.05.1980
Авторы: Евсеев, Кондратьев, Никитинский
МПК: B63C 7/16
Метки: доставки, объектам, подводным, подъемного, троса
...вертлюгу 4. На одном, ближнем к середине, отверстии левого плеча рычага 6 закрепляется глаголь-гак 7, а на дальнем отверстии того же плеча - пусковой трос 8, присоединенный к запирающему глаголь-гак кольцу 9. В устройстве установлен предохранительный трос 10 или удерживающая пружина, которая удерживает запирающее кольцо 9 и в закрытом положении. Якорь 11 соединен тросом с вертлюгом 5. Выше вертлюга 4 установлен гидроакустический и световой маяки.Устройство в собранном виде опускается на подъемном тросе 1 до укладки якоря 11 на грунт. Подводный аппарат, ориентируясь по сигналам гидроакустического и светового маяков 12 подходит к вьюшке 2 и манипулятором захватывает свободный конец соединительного троса 3. Аппарат ложится на курс...
Подъемно-спусковое сооружение верфи для судов
Номер патента: 735481
Опубликовано: 25.05.1980
Авторы: Цысковский, Чеклецов, Этин
МПК: B63C 3/04
Метки: верфи, подъемно-спусковое, сооружение, судов
...сторону воды, при этом лебедки 5 работают на выдачуканатов, а лебедки 8 - н тянущем режиме. Канаты лебедок 5 запассованына блоки б трансбордера 4 и якоря 7,а канаты лебедок 8 проходят под 5 трансбордером через отклоняющие ро-лики 9 на канатные блоки. 10 и на канатные блоки толкачей 11.В процессе передвижения трансбордера с судном по горизонтальномуучастку он опирается на передние тележки 13, передвигающиеся по рельсовым путям 14 узкой колеи, и задниетележки 15, наружные колеса 16 которых передвигаются по рельсовым путям18 широкой колеи, Внутренние колеса 15 17 задних тележек 15 при перемещениитрансбордера 4 по горизонтальному ипереходному участкам не взаимодействуют с рельсовыми путями. Наружныеколеса 16 задних тележек 15 на го...
Подвесные подмости
Номер патента: 735482
Опубликовано: 25.05.1980
Авторы: Бухман, Гладков, Каневский, Шворин
МПК: B63C 5/02
...втулках 11 стопорами 16, Секции 4 монорельсов с кронштейнами 9 соединены болтовыми соединениями 17. Для безопасности ра боты концевые торцы секций 4 снабжены упорами 18, а каретка 3 - накидным цепным стопором 19.Для установки подвесных подмостей в рабочее положение используется крепежное приспособление 12 с кронштейнами 9 на расстояниях, позволяющих завести и закрепить планки 7 секций 4 в обоймах 8 кронштейнов 9. Секции монорельса стыкуются и закрепляются в обоймах кронштейнов, Перемещение кронштейнов 9 в направляющих втулках 11 крепежного приспособления 12 монорельс ориентируют в необходимое положение относительно обрабатываемой поверхности, после чего кронштейны в крепежных приспособлениях Стопорятся стопорами 16, Концевые торцы...
Захват для крепления лесов
Номер патента: 735483
Опубликовано: 25.05.1980
Автор: Панибратов
МПК: B63C 5/02
Метки: захват, крепления, лесов
...часть корпуса захвата 3 выполнена с одной стороны с монолитным выступом, а с другой - съемнымприжимом. Кроме того, крепежное при-,способление может быть выполнено ввиде болтового соединения.На фиг, 1 изображен предлагаемыйзахват с частичным вырезом стенки,общий вид; иа фиг. 2 - вид по стрелке А.Захват имеет корпус 1 с выступом 2для опирания нижнего пояса захватываемого элемента 3. Прижим 4 жесткокрепится с корпусом 1 с помощью,например, болтового соединения 5,Подвеска б служит .для крепления кней лесов. В зависимости от типапрофиля захватываемого элемента используется тот или иной тип зажима,имеющий соответствующий профиль,Корпус 1 захвата заводится зазахватываемый элемент 3 (двутавр,швеллер, уголок полособульб и т,д.)так, чтобы нижний...
Передаточный плавучий док
Номер патента: 737289
Опубликовано: 30.05.1980
Авторы: Викторов, Лавриненко, Филатов
МПК: B63C 1/02
Метки: док, передаточный, плавучий
...18.Воздушные емкости съемндго основания 3 с помощью воздушного патрубка 19, трубопровода 20 и клапана 21 соединяются с воздушной магистралью. Носовой понтон дока имеет выступ 22, а береговая опора - впадину 23. При положении дока порожнем он имеет осадку 24, а при положении на опорах - 25. Док совместно с опорами работаетследующим образом.Воздух от береговоймагистрали черезклапан 17 и трубопровод 16 подается кчовителям 12 и емкостям 14 плавучести. Вытесняемая из емкостей плавучести вода замещается воздухом, в результате чегоположительная плавучесть, создаваемаяакостями, создает подъемную силу, которая заставляет всплывать ловители,поворачивакипиеся на шарнирах 15, При подъеме ловители входят в фиксаторы 13,подушки 2, предотвращающие...
Слип наплавного типа
Номер патента: 738941
Опубликовано: 05.06.1980
Автор: Хабаров
МПК: B63C 3/00
Метки: наплавного, слип, типа
...предлагаемыйслип с накладными балками, поперечныйразрез; на фиг. 2 - то же, с присоединенньтми балками; на фиг. 3 - то же,вид сверху.Слип содержит понтон 1, на которомуложены балки 2, прикрепленные однимконцом шарнирно к береговым опорам 3.На другом конце балок размещены упор 4и швартовно-отбойная эстакада 5 с рейкой 6 для фиксирования глубины погружения спина На балках 2, укладываютсярельсы 7 с подъемными тележками 8.3 .7389 Понтон 1 служит балластным отсеком слипа и снабжен задвижками 9 иподэором 10, через которье опорожняется и заполняется водой балластный отсек. За топление и всплытие понтона происходит с помощью сжатого воздуха, подаваемого из компрессорной по воздуховодам.Слип работает следующим образом.При погруженном состоянии...
Судовое устройство для спуска и подъема водолазного колокола
Номер патента: 738943
Опубликовано: 05.06.1980
Авторы: Давыдов, Келейников, Кузьмичев, Курилко, Руднев, Семенов
МПК: B63C 11/44
Метки: водолазного, колокола, подъема, спуска, судовое
...палубные направляю- .щие и трособлочную систему, о т л и -ч а ю ш е е с я тем, что, с целью улучшения его эксплуатационных качеств,приспособление для выноса колокола заборт выполнено в виде балхи, установленной на палубных направляющих, причемтрособлочная система состоит из двухнаправляющих шкивов, размещенных напалубе судна,.двух блоков и двух обухов, установленных на балке, одногоблока и четырех направляющих обойм,смонтированных на колоколе двух блоков,размещенных на направляющем грузе,ти тросовой проводки колокола направляющего груза, при этом тросовая проводка колокола заведена с одного барабана двухбарабанной лебедки через направляющий шкив, блок балки, блок колокола и закреплена на обухе балки, атросовая проводка направляющего...
Судоподъемник
Номер патента: 740600
Опубликовано: 15.06.1980
Авторы: Беляковский, Радинский
МПК: B63C 3/06
Метки: судоподъемник
...эластичные надувныеемкости из водонепроницаемой ткани.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРИг 109957, кл. В 63 С 3/06,28,03,57,ю 2. Курдумов А, А. и др, Спуск судов,Л., Суюстроение", 1966, с, 99, рис,80(прототип),3 740стойками 6, которые посредством шарниров 7 соединены с опорами 8, расположенными на дне,водоема. К нижним полкам продольных коробчатых балок. 1 крепятся эластичные надувные емкости 9 извоюнепроницаемой ткани,Понтоны имеют шпильки 10 для крепления к нижним полкам коробчатых белоки штуцер 11 для присоединении воздухонро вода,Судоподъемник удерживается от смещения у береговой стенки центрирующимизубами 12 и швартовными лебедками 13.Не берегу установлены отталкивающиестрелы...
Устройство для спуска судов на воду
Номер патента: 740601
Опубликовано: 15.06.1980
Авторы: Васильев, Гончаренко, Гудзе, Подбельцев, Ревенко, Феленковский, Хазанов
МПК: B63C 3/08
...спуском на дорсркки 2 укладывают деревянные брусья 3 с подшивкой4 и рыбины 6, При этом подшивку 4 15устанавливают под угломв поперечном сечении, а его абсолютную величинуопределяют по формуле 1 рвк, гдес - коэффициент тренил насадки.Сверху на подшивку 4 укладывают щитовую 20насалку 5,непосредственно на которую опираютсл полозья 7, Насалка наносится дсполнительно на боковую поверхность полозьев 7 со стороны рыбины для умень=щения трения при спуске, так как при 25 Ф о р м у л а и :- о б р е т е. н и л наклоненном положении боковые стенки полозьев испытывают достаточно большое Устройство длл спуска судов на воду, содержащее спусковые полозья и дорожки стапеля, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности использования...
Водолазный жилет
Номер патента: 740602
Опубликовано: 15.06.1980
Авторы: Бондаренко, Синчинов, Смирнов, Шлисс
МПК: B63C 11/04
Метки: водолазный, жилет
...и оборудованы застежками 10, например типа шнуровки, обеспечивающими индивидуальную подгонку на водолазе нагрудных 8и спинной 11 частей, Жилет снабженбрассовым ремнем 12, закрепленнымна спинной части 11, застежкой 13,расположенной у пояса на нагрудныхчастях 8, и элементами 14 креплениядля подвески дыхательного аппарата,расположенными на спинной части 11,Элементы 14 крепления могут бытьвыполнены в виде жестко закрепленныхпластин, на которые подвешиваетсяаппарат при помощи штыкового замка(винтового, шплинтового соединенийи т,д.). Клапаны 5 и 7 расположенына нагрудных частях 8 жилета,Жилет водолаза используется сле -дующим образом,Жилет одевается на плечи водолазазастегивается замком 9, затем жилетподгоняется по фигуре водолаза припомощи...
Устройство для поддержания кормовой оконечности судна при спуске на воду с продольного стапеля
Номер патента: 281197
Опубликовано: 15.06.1980
Авторы: Белявин, Вельсман, Гайсенок, Глозман, Лушков, Масловский, Мирохин, Раковский, Чиков
МПК: B63C 5/02
Метки: воду, кормовой, оконечности, поддержания, продольного, спуске, стапеля, судна
...дало бы повышенной эффективностью работы и имело меньший вес.Это достигается тем, что предлагаемое устройство выполнено с подводным крылом, жестко связанным с наклонными стойками, которые с поперечными связями образуют пространственную Ферму. Подводное крыло установлено на спусковых салазках.В таком устройстве целесообразно подводное крыло выполнять полым и с внутренним набором.На Фиг. 1 схематически изображено описываемое устройство, вид сбоку," на фиг. 2 - вид по стрелке А на фиг. 1, на фиг. 3 - разрез Б-Б фиг.2.Устройство для поддержания кормовой оконечности судна 1 при спуске на воду с продольного стапеля 2 содержит наклонные стойки 3, жестко связанные с корпусом судна. Стойки 3 и поперечные связи 4, 5 образуют пространственную...
Ветрозащитное торцевое закрытие дока
Номер патента: 742253
Опубликовано: 25.06.1980
Автор: Оганян
МПК: B63C 1/02
Метки: ветрозащитное, дока, закрытие, торцевое
...содержит расположенныевдоль башен дока 1 вертикальные щиты 2, шарнирно укрепленные на каретках 3, которые могут перемещаться по рельсам 4 самоходных рештований. К нижним кромкам щитов 2 шарнирно прикреплены роли 2 о ки 5, имеющие возможность перемешатьсяпо криволинейным направляющим 6, жестко закрепленным к стапель-палубе дока. На стыкуюших частях щитов 2 предусмотрен затвор 7. Каждый щит 2 снабжен дверью 8,для прохода людей на территорию дока, огороженную шитами.Устройство работает следующим образом.После постановки судна в док каретки 3 со щитами 2 перемещаются по рельсам 4 самоходных рештований; при приближении кареток 3 со щитами 2 к оконечности дока ролики 5 перемещают щиты 2 по криволинейной направляющей 6 до полного их...
Устройство для аварийного торможения при перемещении отсека судна на наклонном стапеле
Номер патента: 742254
Опубликовано: 25.06.1980
Авторы: Борисевич, Гловэ, Синица, Суслова
МПК: B63C 3/14
Метки: аварийного, наклонном, отсека, перемещении, стапеле, судна, торможения
...- обеспечение надежности действия устройства и безопасности обслуживающего персонала.Для этого оно снабжено механизмом дистанционной отдачи, связанным с башмаком посредством каната, проходящего через направляющие, причем тормозной башмак и механизм дистанционной отдачи установлены на переднем по движению конце полоза.На фиг. 1 приведена схема расположения устройства для аварийного торможения отсека на спусковом полозе, на переднем по направлению движения его конце; на фиг. 2 - то же, вид сбоку; на фиг. 3 - то же, вид сверху.Устройство состоит из механизма дистанционной отдачи 1, на котором при помоши каната 2 удерживается тормозной башмак 3 в подвешенном состоянии. Проводка каната от механизма отдачи к башмаку осуществляется при...
Дыхательный автомат
Номер патента: 742255
Опубликовано: 25.06.1980
Авторы: Бухарин, Корж, Полонский
МПК: B63C 11/22
Метки: автомат, дыхательный
...кла.пана 9 выдоха, в котором установлено седло 10 и подпружиненная подушка 11, Рычаг 2 клапана 9 выдоха подвижно скреплен с мем. эъ браной 2 и состоит из двух частей, соединенных между собой шарниром 13 с ограничителем 14Дыхательный автомат работает следующим образом.742255 70 Составитель Г. Рошецкин Редактор С. Суркова Техред К. Шуфрич Корректор В. Синицкая Заказ 3382/18 Тираж 497 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4В начале вдоха газ поступает из полости 4 через патрубок 5 в легкие человека. В результате образующегося разрежения мембрана 2 прогибается в полость 4 и, механически воздействуя на рычаг 8,...
Стапельная опорно-транспортная оснастка
Номер патента: 745768
Опубликовано: 05.07.1980
МПК: B63C 5/04
Метки: опорно-транспортная, оснастка, стапельная
...корпуса 1 со встроенным ядр. домкратом. 2 и опорного вращающегося катка 3.Установленные на стапельном месте киль. блоки образуют линии поперечного переме.щения 4 и продольного перемещения 5 судов или их частей. Размещение кильблоков в плане принимается в зависимости от необходимых по технологическим соображениям направлений перемещения частей корпуса относительно оси:стапельного места.Стапельное место снабжено тяговыми уст. ройствами, например самоходными тягачами 6 перемещающимися по поперечным 7 и продоль. ным 8 рельсовым путям.745768 4изобретения Формула 20 3Сборка корпуса судна и его перемещениепроизводится на катках 3. Поперечное перемещение частей корпуса судна осуществляетсяпри помощи тягачей 6 по линии поперечного.перемещения...
Система водоснабжения декомпрессионной камеры
Номер патента: 745770
Опубликовано: 05.07.1980
Автор: Иванов
МПК: B63C 11/32
Метки: водоснабжения, декомпрессионной, камеры
...камерой трубопроводом 9 через невозвратный клапан 10. Нижняя часть пневмобака 1 соединена также с 15 насосом 11 подпитки трубопроводом 12 через невозвратный клапан 13. В верхней части пневмобака 1 установлен сигнализатор 14 верхнего уровня воды, а в нижней части - сигнализатор нижнего 15 и ава рийного 16 нижнего уровня воды. Кепи управления регулятором 4 и насосом 11 подпитки, а также репейные выходы сигнализаторов 14, 15 и 16 заведены на блок 17 автоматического и дистанционного 25 управления, предназначенный для формирования команд управления насосом 11 и регулятором 4.Регулятор 4 и блок 17 могут быть различной конструкции,ЗоСистема работает следующим образом.По мере опорожйения в пневмобаке 1 регулятором 4 поддерживается давление...
Устройство для спасения людей на воде
Номер патента: 749729
Опубликовано: 23.07.1980
Авторы: Корытько, Патрашев, Сенатский
МПК: B63C 9/00
...- , (1,2,3 п - порядковый номерниппеля, начиная отходового заглушенного конца шланга; 10Л,- табличные значениякоэффициентов силысопротивления движению воздуха, соответственно, в канале ниппеля и вшланге;передее 1.нноюм-массовая плотность воздуха в шланге;- плотность воздуха при зОдавлении, равном гидростатическому на глубинепогружения воздушной магистрали;среднее значение плотности воздуха в каналеи-го ниппеля;1, д - длина и диаметр книппеля;1., 0 - длина и диаметр шланга;ьюР в- расстояние. между ниппе-Злями;д м 9"- расход воздуха черезниппель;ЯФ - потреб:.ый расход воздуха на погонный метр Зшланга, определяемыйна основании данныхисследований,ьэуется устройство следующим4дготовке Устройства к работеняют шланг от судовой воздуш"страли к...
Электромагнитная опора
Номер патента: 751711
Опубликовано: 30.07.1980
МПК: B63C 5/02
Метки: опора, электромагнитная
...2. Колеса 2 вставлены в немагнитные оси немагнитных держателей 3, вращающихся эксцентрично в немагнитных цапфах 4, которые закреплены в не- магнитном кольцевом каркасе, состоящем пз нижней б и верхней б кольцевых частей. В полости кольцевых частей каркаса размещена обмотка 7 возбуждения. К кольцевой части б каркаса прикреплены немагнитные стойки 8, верхние части которы., вставлены неподвижно в крышку 9, к которой прикреплен элемент 10 фиксируемой поверхности. Между верхней частью 6 каркаса и крышкой 9 на пружинах установлен кольцевой ферромагнитный сердечник 11,Электромагнитная опора функционируе; следующим образом.В обесточенном состоянии опора не зафиксирована относительно поверхности 1 и вместе с элементом 10 фиксируемой...
Глубоководный дыхательный аппарат
Номер патента: 753713
Опубликовано: 07.08.1980
Авторы: Балетов, Витюк, Лоскутов, Наер
МПК: B63C 11/24
Метки: аппарат, глубоководный, дыхательный
...и увеличению объема малого дыхательного мешка 7, Таким образом облегчается циркуляция газа в дополнительном контуре малого дыхательного мешка. Циркулирующий в этомконтуре газ очищается от влаги и,омывая насадку 13, насыщается кисло.родом. При погружении в обоих контурахаппарата увеличивается плотность дыхательной смеси эа счет гелия, поступающего из баллона 27 в большой дыхательный мешок 5. Если при этом неизменить объем газа, циркулирующегов контуре малого дыхательного мешка,та массовый расход в этом контуревозрастет и произойдет перенасыщение дыхательной смеси кислородом. Вто же время, при неизменной физической нагрузке, количество кислорода,поступающего в контур из жидкой Фазы,должно быть постоянным и практическине зависеть от...
Устройство для сушки наружной поверхности корпусов судов
Номер патента: 763183
Опубликовано: 15.09.1980
Авторы: Векслер, Виноградов, Гримитлин, Позин
МПК: B63C 1/00
Метки: корпусов, наружной, поверхности, судов, сушки
...5 соединен с расходными патрубками 6.Патрубки 6 смонтированы на уровне скуловых обводов корпуса судна 7 внутри локального изолирующего закрытия 8 и закреплены на нем, Закрытие 8 может перемещаться вдоль борта судна 7 по рельсам 9,укладываемым временно на стапель-палубудока 1. При этом закрытие 8 опирается наборт судна 7 катками 10. Передвижениелокального изоирующего закрытия 8 осуществляется, например, электроприводныммеханизмом 11. Магистральный раздающийтрубопровод 3 подводящим трубопроводом 4,имеющим быстроразъемное соединение 5,подключен к расходным патрубкам 6, которые имеют две взаимно перпендикулярныеветви:вертикальную 12 и горизонтальную 13,Последняя из них имеет парные патрубки;один короткий и один длинный - для обеспечения...
Устройство для удаления плавающих предметов из дока
Номер патента: 765109
Опубликовано: 23.09.1980
МПК: B63C 1/02
Метки: дока, плавающих, предметов, удаления
...погружением или в начале погружения дока перфорированные участки воздуховодов переводят из нерабо- р чего положения в рабочее.,Для этого при помощи лебедки 12 травят трос 9, при ослаблении которого сдвинутый перФорированный трубопровод поворачивается в шарнире 4 и ложится на стапель-палубу 7. Лебедка 12 снимается со стопора (на черт. не показан). Открывают клапан 3. Сжатый воздух проходит в перфорированный трубопровод и благодаря избыточному давлению выдвигает иэ трубы 5 трубу б под днище 20 докуемого судна 8. При этом трос 9 свободно сматывается с лебедки 12, так как она снята со стопора.После погружения дока при попадании в его .междубашенное пространство плавающих предметов при помощи клапанов 3 с башни дока 2 поочередно подают...
