B63C 7/16 — устройства для зацепления судов или прочих объектов

Номер патента: 85

Опубликовано: 15.09.1924

Автор: Демин

МПК: B63C 7/02, B63C 7/16

Метки: берега, бок, выпрямления, затонувших, опрокинувшихся, судов

...укреплен к борту затонувшего судна 3, а другой конец закреплен к борту вспомогательного судна 5.) Вспомогательное судно 5 имеет тоннажв несколько раз больший, чем затонувшее, и закрепляется на якоре так, чтобыоно имело только качательное движениеоколо своей продольной оси по ватерлинии. При производстве работ по ( подъему, вспомогательное судно ставится на якорях вдоль затонувшего и ( накреняется путем затопления бортовыхотсеков в сторону последнего. Послеэтого к нему прикрепляются стальные , полотенца и затем оно выпрямляетсяпутем перекачивания воды в бортовые отсеки другого борта. От действия возникающего при этом момента вы-прямляющей пары в связях, соединяющих вспомогательное и затонувшее суда, ) разовьется напряжение, которое...

Номер патента: 17031

Опубликовано: 30.09.1930

Автор: Апарин

МПК: B63C 7/16

Метки: башмаков, затонувшим, подъема, связи, серьгами, снабженных, судном, ушками, целях

...затем, через кабели, пропускают, нормальный для получения вольтовой дуги переменный или постоянный ток и через некоторое время все башмаки оказываются плотно привареннымй к обшивке или броне судна, вполне подготовленного к подъему. Хаким образом вся работа водолазов сводится только к указанию правильного размещения башмаков на корпусе затонувшего судна. В каждом же башмаке при ":пропгскании .тока возни кает вольтова .дуга, зажигающая в особой сетке термит, передающий горение всей его массе.При горении термита расплавленный и сильно перегретый металл скопляется внизу башмака, оплавцяет толстую часть ,дна и совершенно расплавляет тонкую1часть 3, сплавляющуюся с общей массой металла и сваривающеюся с соответст,вующей частью судна.Так как...

Номер патента: 72094

Опубликовано: 01.01.1948

Автор: Музыченко

МПК: B63C 7/16

Метки: клюз, судоподъемный

...2 поднимаемого судна, заводят клюз, выполненный в форме горловины 3, переходящей в кольцо 4. На последнем диаметрально расположены рукоятки 5. Внутри кольцо снабжено поперечиной б, к которой прикрепляют замок .или скобу 7 подъемного стропа 8.Между кольцом 4 и бортом судна помещают кольцевую прокладку 9, которая плотно охватывает клюз. Отверстие в кольце 4 с внешней стороны закрывается крышкой 10, предотвращающей попадание забортной. воды внутрь судна при ее откачке.Рукоятки 5 размещают в прорезях шпангоутов, с целью предотвращения скольжения клюза и передачи усилий, возникающих при подъеме судна, на шпангоуты,. Судоподъемный клюз, заводимый в вырезаемое в борту поднимаемого судна отверстие, о т л и ч а ю щ и й с я тем, что он выполнен...

Номер патента: 103053

Опубликовано: 01.01.1956

Автор: Бирюков

МПК: B63C 7/02, B63C 7/16

Метки: закрепления, затонувшего, корабля, корпус, подъемных, стропов

...и укрсп,ЕсчИом ца внешней поверхОсти крццки Гцсзлс У У лл 51 закрецлеиця кореццого коицд провдцикл, ир- иускасмОГО 1(.рсз црОрсзь в ГО,1 Ое)кс штокд; отверстс 10 служит для иропускация ветви проводш(ка, илуИсй от головки штокд ца лебедку.Перед использованием устройства ца спасаельцом судне через отверстие 9 и крышке 8 цолшцешика 7 прону(клнт проводник 6 и один его коисе закрспля)от в гцсздс УУ,Ит(рой коцсп цроводцикд нл- .11,1, ( ц) (. Тивиц 1 Й(. я к поди им)1( мо)(1) кораблн, прону( клет через прорезь в головке штока и соединяет с пецьковыл тро(о)1, вьбирлслы)( со сплсд(с(диого сулил, л( поднятый коцси ироводцика ирпускаю г к рез вто. рое отверстие в крьшкс иодшиицикд ц лоддОт ца лебелку.Присоединив к проушинам захвата цодьемцые...

Номер патента: 340580

Опубликовано: 01.01.1972

Автор: Никольский

МПК: B63C 7/16, B66C 1/12

Метки: fej, i)gt, r-v•-л, звеноесесоюзнля, ионд, ла, соединительное

...б имеются прорези для затвора 9 который устанавливается в хвостовой части штыря 7 и служит для ограничения его движвння, На конце пенала 6 имеется завинчивающаяся крышка 10, обеспечивающая доступ к пружине 8 для осмотра и замены. Штырь 7 представляет собой круглый металлический стержень, который служит для восприятия нагрузки от присоединяемого элемента, Пружинна 8 предназначена для подачи штыря 7 в рабочее положение. Одним концом пружина 8 упирается в затвор 9, а другим - в крышку пвнала 10. Стопорная планка 2 служит для удержания штыря во взведенном положении,Вначале к соединительному звену присоединяется огон троса, Для этого снимается стопорпая планка 2 и с помощью затвора 9 штырь 7 отводится во взведенное положение, При эгом...

Номер патента: 575266

Опубликовано: 05.10.1977

Авторы: Беленицын, Болотов, Чистяков

МПК: B63C 7/16

Метки: приварная, проушина, судопобъемная

...имеет угловую форму для увеличения периметра сварного шва и может привариваться к борту и палубе судна. Закрепление проушины к корпусу судна 3 осуществляет ся прибивной шпилькой 4, размещенной в пороховом стволе 5 с пороховым зарядом 6 и ударно-спусковым механизмом 7,Прижим проушины производится при помощи прижимного устройства, смонтированного против отверстий в подошве проушины и представляющего собой пневмоцилиндр 8 двойного действия, закрепленный к проушине лапами 9 в комбинации с муфтой 10 с пороховым стволом 5. ь 11 имеет шток 12, на конце коановлена муфта О с бойком 13. индр двойного действия приводится воздухом от воздушного баллона 14 ом 15, трубопроводами 16 и двухраном 17.нне и прижим проушины осуществляющим образом.При подаче...

Номер патента: 732167

Опубликовано: 05.05.1980

Авторы: Евсеев, Кондратьев, Никитинский

МПК: B63C 7/16

Метки: доставки, объектам, подводным, подъемного, троса

...вертлюгу 4. На одном, ближнем к середине, отверстии левого плеча рычага 6 закрепляется глаголь-гак 7, а на дальнем отверстии того же плеча - пусковой трос 8, присоединенный к запирающему глаголь-гак кольцу 9. В устройстве установлен предохранительный трос 10 или удерживающая пружина, которая удерживает запирающее кольцо 9 и в закрытом положении. Якорь 11 соединен тросом с вертлюгом 5. Выше вертлюга 4 установлен гидроакустический и световой маяки.Устройство в собранном виде опускается на подъемном тросе 1 до укладки якоря 11 на грунт. Подводный аппарат, ориентируясь по сигналам гидроакустического и светового маяков 12 подходит к вьюшке 2 и манипулятором захватывает свободный конец соединительного троса 3. Аппарат ложится на курс...

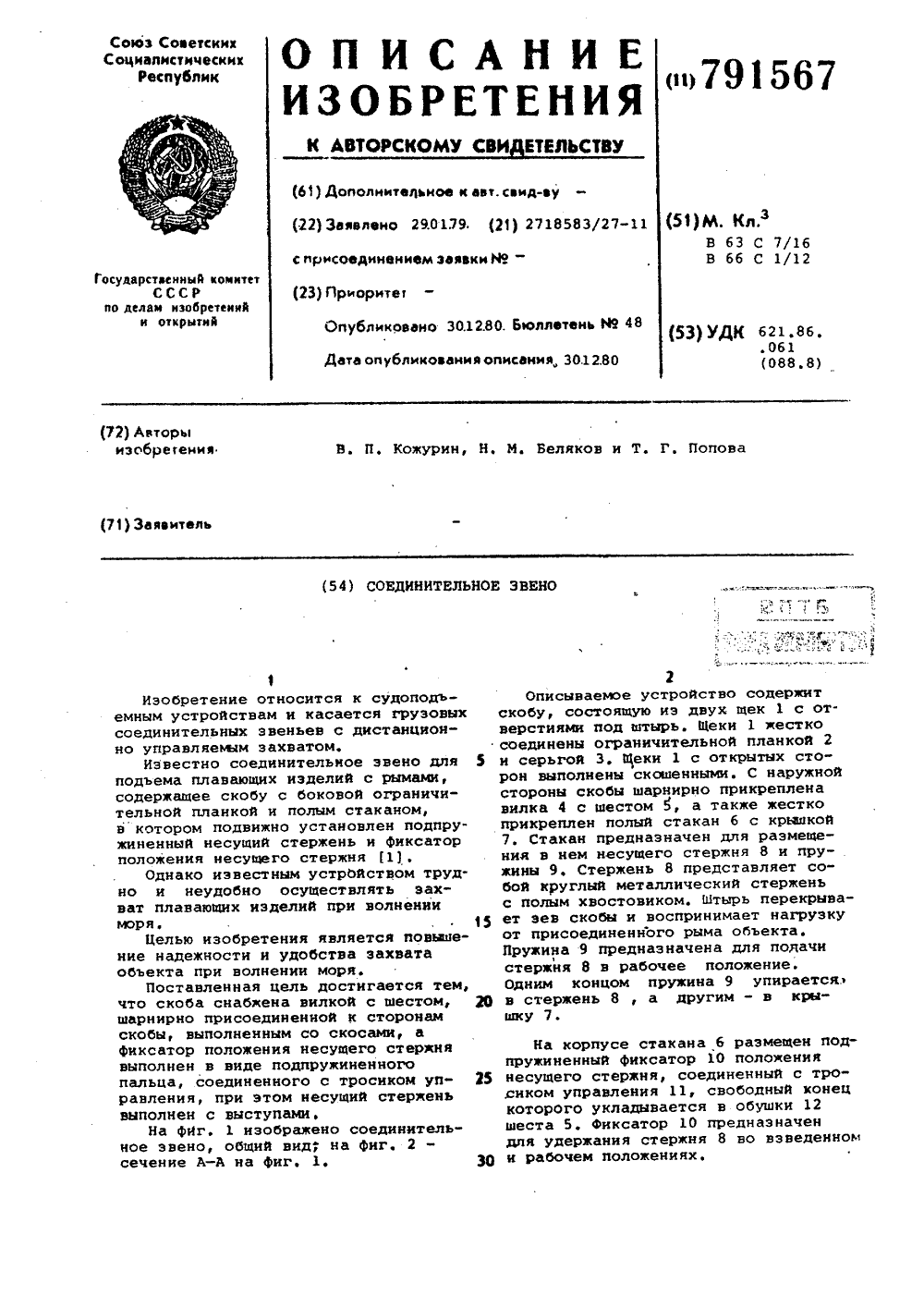

Номер патента: 791567

Опубликовано: 30.12.1980

Авторы: Беляков, Кожурин, Попова

МПК: B63C 7/16

Метки: звено, соединительное

.... мины 9. Стержень 8 представляет собой круглый металлический стержень с полым хвостовиком. Штырь перекрывает зев скобы и воспринимает нагрузку от присоединенного рыма объекта. Пружина 9 предназначена для подачи1стержня 8 в рабочее положение. Одним концом пружина 9 упирается 1 в стержень 8 , а другим - в крышку 7. На корпусе стакана 6 размещен подпружиненный фиксатор 10 положения несущего стержня, соединенный с тро.сиком управления 11, свободный конец которого укладывается в обушки 12 шеста 5, фиксатор 10 предназначен для удержания стержня 8 во взведенном и рабочем положениях.Подъемный строп 13 такелажной скобой 14 крепится к серьге 3. Свободный конец стропа 13 укладывается в обушки 12 шеста 5.Захват плавающего объекта заключается в...
