Симхес

Номер патента: 1585225

Опубликовано: 15.08.1990

Автор: Симхес

МПК: B65B 25/12

Метки: банок, наполнения, рыбой

...вертикальнойоси и захода одного лезвия под другое с прижимом между направляющейвтулкой и поверхностью стола, а нарычагах 10 . в местах расположениялезвий 7 укреплены выступы для вза"имодействия с центрирующими элементами 6 стола, 3 ил. Лезвия 7 посредством болтов 9 укреплены на шарнирно соединенных междусобой двуплечих рычагах 10, которыесмонтированы с возможностью поворота относительно вертикальной оси 11и захода одного лезвия под другоес прижимом между направляющей втулкой 5 и поверхностью стола 1,Механизм привода ножа содержитвзаимосвязанный с короткими плечамирычагов 10 толкатель 12, укрепленныйс возможностью возвратно-поступательного перемещения в горизонтальнойплоскости посредством привода (не .показан).На длинных плечах...

Номер патента: 1549515

Опубликовано: 15.03.1990

Автор: Симхес

МПК: A22C 25/08

Метки: жгутом, загрузки, набивочные, рыбы

...втулка 14 с фланцем, к которомуприкреплен центральный фланец бункера. На втулке 14 укреплен поводок 15, .взаимодействующий .с водилом 16 эксцентрика, насаженного на промежуточный вал 17 с ведущим шкивом 18. Основание 12 имеет ребра жесткости 19 ис помощью отверстий 20 прикреплено кверхней части рамы набивочной машины,Устройство содержит рыбовод 21,верхняя часть 22 которого выполненав виде усеченного конуса, имеющегоконцентрично расположенные поверхности 23 и 24. В расширенной части рыбовода укреплены во взаимно перпендикулярных плоскостях направляющие 25 и26, одна 25 из которых установленапо радису бункера 2, а другая 26 выполнена дугообразной и размещена непосредственно над перегородкой 6, являясь ее продолжением,Над направляющими 25...

Номер патента: 1454747

Опубликовано: 30.01.1989

Автор: Симхес

МПК: B65B 25/12

Метки: банки, питатель, рыбы, укладки

...перемещения рыбоводав вертикальной плоскости содержитукрепленный с помощью ребер жесткости 34 (фиг.10) в нижней части рыбовода 4 фланец 35, На неподвижномосновании Зб укреплена фигурнаявтулка 37 с фланцем 38, имеющая участок 39 с наружной резьбой, С фигурной втулкой 37 посредством резьбового соединения связан упорный элемент 40, на торцовой части которогоукреплена гибкая прокладка 4 1, например, из полиуретана, а на внешнейего поверхности выполнен венец 42червячного колеса. Этот венец взаимодействует с червяком 43, которыйс помощью валика 44 позволяет изменять высоту положения гибкой прокладки 4 1 и таким образом регулироватьинтенсивность ударной вибрации приперемещении рыбовода 4 в вертикальной плоскости.4747 5 10 15 20 3...

Номер патента: 1310281

Опубликовано: 15.05.1987

Автор: Симхес

МПК: B63B 21/02

Метки: швартовное

...фиг. О. Обмотки возбуждения электромагнитов соединены последовательно с параллельным соединением, состоящим из нормально замкнутых контактов конечных выключателей 9 и гасящих резисторов 29.На фиг. 12 изображено швартовное устройство с одним электромагнитом (упрощенный вариант).Держатель 3, установленный на диске сердечника электромагнита, выполнен с шаровой выточкой, в которой шаровой па. лец 30 закреплен при помощи фигурной п,айбы 31. Шаровой палец закреплен в штоке 4 амортизатора 5.Вариант конструкции привода, обеспечиваюшего перемещение элсктромагнита для сближения со стальным листом причала, показан на фиг. 13 - 15.Привод содержит элемент 32 с кремальерой, свободно посаженный на оси 33, закрепленной на корпусе судна. Для перемещения...

Номер патента: 1303490

Опубликовано: 15.04.1987

Автор: Симхес

МПК: B63H 23/34, G01M 13/04

Метки: валопровода, испытания, стенд, судового, элементов

...следующим образом. После подключения управляемого преобразователя 16 к сети переменного тока к цепи якоря электрической машины 12 приложено постоянное напряжение, Работая в ре 5 1 О 15 20 25 30 35 40 45 50 жиме двигателя, электрическая машина 12 врагцает судовой валопровод 5 вместе с электрической машиной 13. Изменение подаваемого напряжения вызывает изменение напряжения на якоре электрической машины 12, что приводит к изменению частоты вращения судового валопровода 5. На клеммах якоря электрической машины 13, вращающейся вместе с валопроводом 5, создается напряжение, питающее управляемый преобразователь 17, позволяющий регулировать электрический ток в нагрузочном резисторе 18. Электрическая машина 13 работает в режиме генератора, а...

Номер патента: 1232572

Опубликовано: 23.05.1986

Автор: Симхес

МПК: B63H 23/34

Метки: валопровода, опора, судового

...сбоку; на фиг. 18 - опорный ролик, вид спереди; на фиг. 19 - то же, вид сбоку; на фиг. 20 - подставка платы-гребенки, вид сверху; на фиг. 21 - то же, вид сбоку; на фиг. 22 - упругий пластинчатый элемент под нагрузкой.На фундаменте 1, расположенном под судовым валопроводом 2, установлена и прикреплена болтами 3 нижняя часть корпуса 4. К нему болтами 5 прикреплены стойки 6, а к ним такими же болтами - верхняя часть корпуса 7, Стойки 6 снабжены полками 8 с отверстиями для крепления к верхней 7 и нижней 4 частям корпуса и вертикальными ребрами 9 жесткости. В средней части стоек 6 укреплена рамка 10 с отверстиями, ребра 11 и полки 12 с совокупностью сферичных выемок. В этих вырезах устанавливаются фасонные гайки 13 с полусферическими...

Номер патента: 1230733

Опубликовано: 15.05.1986

Авторы: Симхес, Чередниченко

МПК: B21F 35/00

Метки: пружин

...фиг. Я Составитель А. КоровинТехред И, Верес Корректор М. Самборская Тираж 655 Подписное Редактор А. Лежнина Заказ 2306/14 ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к обработке металлов давлением, в частности к технологическим процессам изготовления цилиндрических пружин из прутков-заготовок путем горячей навивки на токарном станке.Цель изобретения - повышение качества пружин и производительности труда, а также повышение удобства работы.На фиг. 1 показано устройство для осуществления предлагаемого способа во время нагрева заготовок, вид со стороны зад ней бабки станка, на фиг. 2 - то же,...

Номер патента: 1118580

Опубликовано: 15.10.1984

Автор: Симхес

МПК: B63B 59/00

Метки: поверхностей

...очистных элементов размещены дугообразные ппастины, имеющие поперечные прорези для прохода шарошек, дугообразные пластины и. планки закреплены концами на дисках, 40 а стержни смонтированы с внутренних сторон дугообразных пластин.Кроме того, параллельные планки и стержни для крепления шарошек установлены под углом к оси враще ния дисков.На фиг. 1 представлено устройство, вид сбоку (в собранном виде),креппения шарошек установлены под углом к оси вращения ди:- ков. ка фиг. 2 - то же, поперечный разрез; на фиг. 3 - обойма для ворсовых элементов, продольный разрез на фиг. 4 - то же, вид сбоку; на фиг. 5 - то же, вид сверху, на фиг. 6 - фиксатор, вид сбоку. на фиг7 - то же, вид сверху; на фиг. 8 - то же, вид с торца; на фиг, 9 - дугообразная...

Номер патента: 1114814

Опубликовано: 23.09.1984

Авторы: Симхес, Юсупов

МПК: F04B 35/04

Метки: компрессором, электромагнитным

...якрем и силовыми обмотками, содержзщес 63 Нк 11 итания и два усилителя, Вы хо;1 ы кгоры х 3 одкл ючены к обмоткам, .133(.3 нитесь 3 сЛеРжит тРи вклоценных цослеловате, шц параметрических стаби- Г 3 И:3 сГОРс( 13 сЕР 53 ж(НИЯ, 33 ЕСТЪ аисЛС)ГЕЫХ клкцей, ктыре схех(33 И,1 И и соелиненные Нслеловзтельничцульсный енератс)р, ясли Если и рзснрсделитель импульсов с лвензлца гью выходами, причем нхол каждого усилитс,(я соединен через соответстнукицие клкчи с выходами соответствующих стзбилиззтс)рон, н(.рвы и и Еятый выходы расцрелелитсля селинень( церез схему ИЛИ с управляющим входом третьего ключа первого усилителя, второй и четвертый выходы распредслигсля сослинены через сему ИЛИ с УИРзе)ляк)Цим Вхс);1 оч ВТОРОГО кл 30 цс 1 СРВОГО Усиг 5 тес...

Номер патента: 1080937

Опубликовано: 23.03.1984

Авторы: Симхес, Юсупов

МПК: B23K 9/10

Метки: вырезки, термической, устройством, фланцев

...триггеров и первым входом второго счетчика, второй вход которого соединен с первой кнопкой и вторым входом второго триггера, выход второго счетчика соединен через инвертор с входом четвертого элемента И и через третий элемент ИЛИ с вторьм входом третьего триггера, первая кнопка подключена к входу постоянного напряжения, к которому через вторую кнопку подключен второй вход третьего элемента ИЛИ, прямые выходы второго и третьего триггеров подключены соответственно к первому и через элемент задержки к второму переключателю, вход промышленной частоты системы через четвертый элемент И соединен с блоком преобразования.Причем блок преобразования выполнен на делителях промышленной частоты на двенадцать, шестнадцать, двадцать четыре,...

Номер патента: 1066882

Опубликовано: 15.01.1984

Авторы: Буйлов, Корягин, Расторгуев, Симхес

МПК: B63B 9/00

Метки: конструктивный, корпуса, ремонта, судна, элемент

...участке дополнительного конструктивного элемента.Известен конструктивный элемент для ремонта корпуса судна, содержащий дублирующий лист и ребра жесткости Г 1 .Недостатком известного конструктивного элемента для ремонта корпуса судна является большая трудоемкость. Кроме того, применеНие. известного элемента приводит к утяжелению корпуса.Целью изобретения является снижение трудоемкости.указанная цель достигается тем, что в конструктивном элементе для ремонта корпуса судна, содержащем дублирующий лист и ребра жесткости, ребра жесткости конструктивного элемента выполнены из упруго-податливых скобообразных полосок, закрепленных на внутренней поверхности дублирующего листа, причем зти упруго-податливые полоски установлены в двух...

Номер патента: 1058833

Опубликовано: 07.12.1983

Автор: Симхес

МПК: B63H 23/24

Метки: валопровода, опора, судового

...этого долговечности ее работы.Цель изобретения - повышение долговечности работы опоры.Цель достигается тем, что опора судового валопровода, содержащая корпус, регулировочные винты, кинематически связанные с опорными элементами, шарнирно прикрепленными к корпусу, а также опорные ролики, установленные на концах опорных элементов, снабжена шарнирно при крепленными к корпусу упругими пластинчатыми элементами, каждый из которых одним концом сопряжен с соответствующим регулировочным винтом, а также дополнительными опорными роликами, установленными на опорных элементах параллельно 25 основным роликам и опирающимися на упругие пластинчатые элементы, при этом регулировочные винты закреплены на корпусе и выполнены с телами качения на концах;...

Номер патента: 1054209

Опубликовано: 15.11.1983

Автор: Симхес

МПК: B63H 23/24

Метки: движителя, привод, судна, электрический

Номер патента: 1054204

Опубликовано: 15.11.1983

Авторы: Корягин, Симхес, Худяков

МПК: B63B 59/06

Метки: корпуса, подводной, судна

...С с)КЗНЫ -- ЦЗ МЯГЦИТОМЯ КО О Мс) (СРГЗс); причем ролики-стаканы Оорзпсепы дрх г к ЛРУ( У К РОМ Кс 1 Х 1 И, а КОГЗЕС 11 ЫС П ЯРЫ СХ 1 ОНТ) - РОВсЗНЫ ПОПЯРНО На 351 сЗТфОРМ(. ПЯ)ЗЛЛСЛЬПО) ДР гп ДРУГУ С СОГЛЗСО 1 За 1 ЦОй ОРИСНтаиней магнитных погей в парах, 3 Очистныс элс. МСЦ 1 Ы МСТ с НО Б.1 Е Н Ы 10 Т С)С 1 Р Ь( Х Х 1,1 ОХ 1 К ПЛЯГфо) ХС, БСРЬ 1 И)13 КО 10)01 О П с 11 Р с 1 51 Е 11 с Б СТОРОНМ ПОЛЬСМс Л (тфОРМЫ,113 фиг. 1 схематически цзображсцо предлагаемое устройствс). вид Б плане с нормального цаправлснця па бортовую обпП(- ку; ца фиг. 2 устройство, устс 30(згспно( нз бортОБОЙ поверхности корпсз сул)13, (зидгС 001 СМ; Пс 1 фИГ. 3 - КОЦСТПУКПИЯ КОЛССНОЙ пары устройсз ва.у стрОЙство со;1 сржит платформ 1, ПО КРаЯМ КОТОРОЙ СМОНтИРОВаНЫ...

Номер патента: 1043349

Опубликовано: 23.09.1983

Авторы: Симхес, Чередниченко

МПК: F04B 35/04

Метки: двойного, действия, компрессор, электродинамический

...полостей сжатия подвижный рабочий орган, выполненный из высокоэлектропроводного материала, и привод, состоящий из охватывающих камеру ферромагнитных кольцевых катушек возбуждения, .подключенных к источнику переменного тока 2. Недостаток известного электродинамического компрессора - малая производительность.Цель изобретения - повышение производительности.Указанная цель достигается тем, что в электродинамическом компрессоре двойного действия, содержащем рабочую камеру с всасывающим и нагнетательным патрубками, установленный в камере с образованием полостей сжатия подвижный рабочий орган, выполненный из высокоэлектропроводного материала, и привод, состоящий из охватывающих камеру ферромагнитных кольцевых сердечников и катушек возбуждения,...

Номер патента: 1027551

Опубликовано: 07.07.1983

Авторы: Резниченко, Симхес, Юсупов

МПК: G01L 17/00

Метки: давления, средств, транспортных, шин

...делителя частоты, и черезэлемент НЕ 8 - к входу Ь триггераВыходы счетчика 7 и триггера 9 соединены с входами второго элемента И 10, К третьему входу элемента 10 подключен автогенератор 11, Выход элемента 10 подсоединен к счетчикусреднего числа оборотов колес, образованному последовательно соединенными делителем 12 частоты с коэффициентом деления "четыре" и счетчиком 13 импульсов, Этот же выход элемента 10 подключен через третьюсхему И 14 к входам соответствующих счетчиков 15. Вторые входы элементов14 подключены к выходам оГ8 ъ, соответственно распределителя уровней 4. Выходы счетчиков 13 и 15 через пятые и четвертые соответственно элементы И 16, 17 и, цифроаналоговые преобразователи 18 и 19 соединены с первыми входами...

Номер патента: 1011440

Опубликовано: 15.04.1983

Авторы: Буйлов, Корягин, Расторгуев, Симхес

МПК: B63B 9/04

Метки: корпуса, ремонта, судна

...конструктивныхэлементов и установке последних наизношенный участок корпуса, послеподбора конструктивных элементов,подогнанных для поврежденного участка корпуса судна, и закладных заклепок сверлят отверстия под заклад-ные заклепки, заформовывают полимерный материал в эти отверстия, устанавливают конструктивный элемент исовмещаютего отверстия с просверленными на изношенном участке, вставляют и закрепляют закладные заклепки, а затем запрессовывают в образовавшиеся пустоты между конструктивным 45элементом и изношенным участком поли.мерный материал. На фиг. 1 показан начальный этап, ремонта бухтины- сверление и Уста-о новка корпуса закладной заклепки; .на фйг. 2 - установка пуансона закладной заклепки; 3 - закладная заклепка после удара...

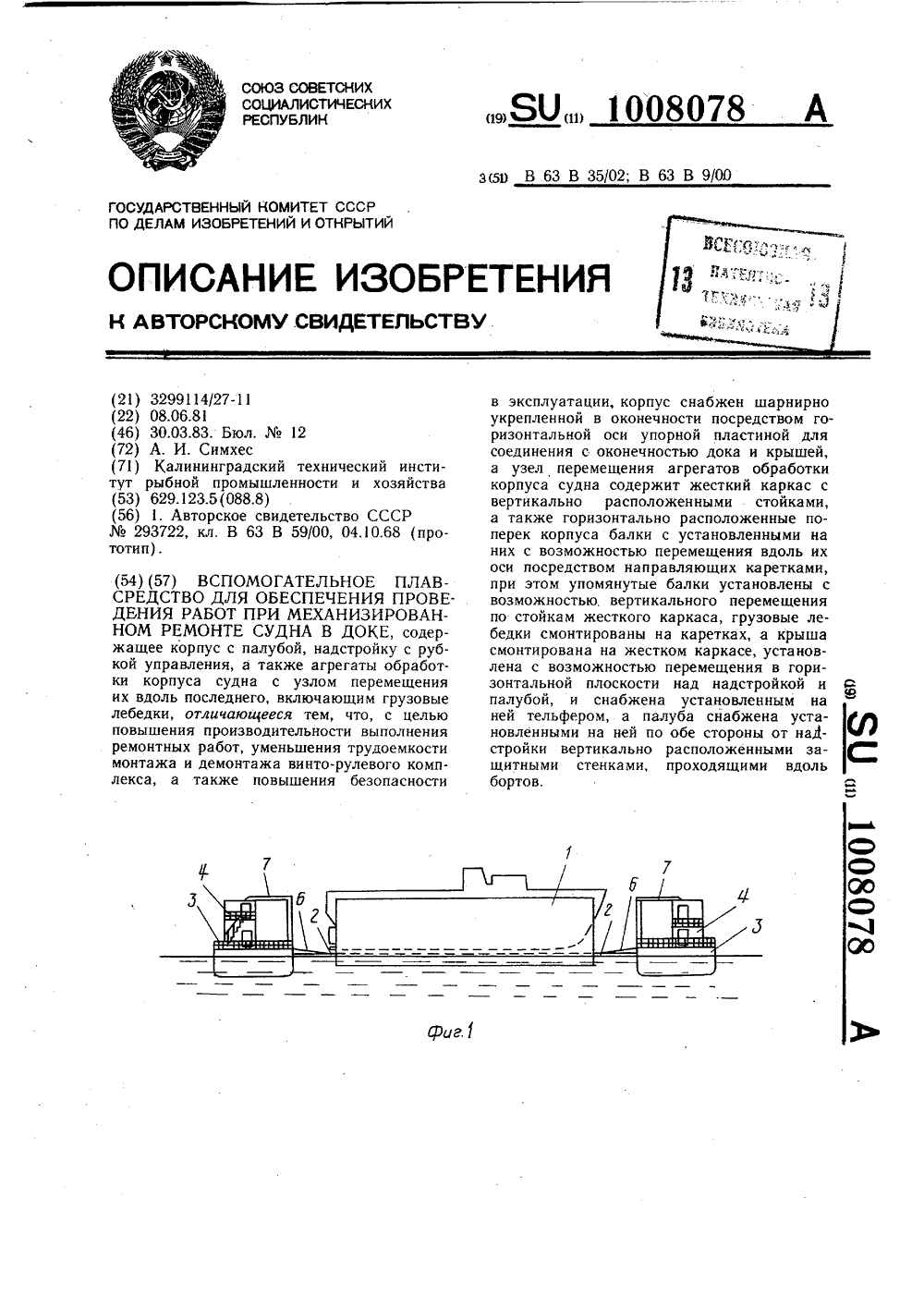

Номер патента: 1008078

Опубликовано: 30.03.1983

Автор: Симхес

МПК: B63B 35/02

Метки: вспомогательное, доке, механизированном, обеспечения, плавсредство, проведения, работ, ремонте, судна

...надстройками 4, имеющими рубки управления. В плавсредстве построена палуба на уровне стапель-палубы дока и с помощью шарнирного крепления; расположенного в оконечности, на горизонтальной оси 5 на кринолину дока опущена соединительная упорная пластина 6 плавсредства. Над палубой и надстройкой 4 размещена сдвигающая в горизонтальной плоскости в направляющих крыша 7 с тельфером 8. С боковых сторон палуба плавсредства закрыта защитными стенками 9, расположенными по обе стороны от надстройки 4 в вертикальных плоскостях вдоль бортов, Плавсредство снабжено агрегатами обработки корпуса судна (не показаны), имеющими узел перемещения их вдоль корпуса ремонтируемого судна. Узел перемещения агрегатов обработки корпуса судна содержит жесткий каркас...

Номер патента: 1004049

Опубликовано: 15.03.1983

Автор: Симхес

МПК: B23K 20/26

Метки: диффузионной, сварки

...с зазором для свариваемых деталей, соответствующим их толщине, а егопервичная обмотка 13 выполнена водоохлаждаемой.Кроме того, устройство может содержатьиндуктор 14 (фиг. 1) для нагрева свариваемых деталей, датчики 15 (фиг, 1 - 3) усилия сжатия, стеклянный цилиндр 16 (фиг. 1и 3), уплотнительные кольца 17 и крышку18 (фиг, 1 и 2). Нагревающиеся элементы 4 зустройства выполнены охлаждаемыми.Устройство работает следующим образом.Свариваемые детали 19 и 20 устанавливают в вакуумной камере, создают в нейвакуум и производят нагрев до температуры сварки. Сжатие свариваемых деталей 19 0и 20 осуществляют нажимным элементом 3,притягивающимся к сердечнику электромагнита 5 при пропускании через его обмотку7 постоянного тока. Усилие сжатия...

Номер патента: 992314

Опубликовано: 30.01.1983

Автор: Симхес

МПК: B63B 59/06

Метки: корпуса, судна

...В щитах 6 установлены ферромагнитные трубы двух роторов 10 с внутренними пазами, в которых отлиты алюминиевые стержни 11 короткозамкнутой обмотки. На роторах 10 размещен цилиндрический каркас с совокупностью разделительных дисков 12, между которыми расположены шарошки 13, насаженные на стержнях, закрепленных в щитах 6.Устройство работает следующим образом.После присоединения выводов 9 к источнику трехфазного напряжения в статорных обмотках 3 устанавливается трехфазная система токов и возникает вращающее ся магнитное поле, Магнитные силовые ли-нии вращающегося поля пересекают алюминиевые стержни 11 короткозамкнутой клетки, отлитой в пазах ферромагнитных роторов 10, и наводят в этих стержнях ЭДС. Под действием ЭДС в алюминиевых стержнях...

Номер патента: 969481

Опубликовано: 30.10.1982

Автор: Симхес

МПК: B23K 11/10

Метки: контактной, сварки

...и индикации. К ним относится тумблер 25включения тока возбуждения прижимного электромагнита и индикаторнойлампы 26 его включения, а также кнопки 27 включения первичного тока тороидального трансформатора и индикаторной лампы 28 этого включения. Прииспользовании устройства в режимеприварки к листу 29 корпусной конст"рукции стального элемента 30 жесткости последний вставляется в отверстие центрального медного проводника 8. При использовайии устройствав режиме точечной сварки внешнегоэлемента с буртовой обшивкой применяется центральный проводник к конт.тактным окончанием 9.Устройство работает следующим образом,В режиме приварки элементов 30жесткости к листам 29 палубы или кор.пусной конструкции бортовой машиныэлемент 30 жесткости вставляют в...

Номер патента: 954325

Опубликовано: 30.08.1982

Автор: Симхес

МПК: B63B 59/06

Метки: доке, корпуса, судна

...установлен 1 цит 5, и которому прикреплены рессоры 6. На угц ках коренных листов рессор 6 установленысвободно вращающиеся ролики 7. На щите 5 укреплены втулки 8, в отверстиях которых вставлены отрезки стальных канатов 9. Этц отрезки закреплены с помогцью фиксирующих болтов 10.Устройство для очистки корпуса суднаработает следующим образом.Плавсредство 1 с помощью канатов 2,направленных друг к другу под углом протаскивается вдоль корпуса судна 3. 1 ри 15 величине силы натяжения канатов Р цлавсредство прижимается к корпусу судна 3 силой 2 Рз 1 пс/2. За счет этой силы отрсзки стальных канатов 9, вставленные во втулки 8 и зафиксированные с помощью болтов 10, изгибаются и плотно прижимаются к корпусу судна. При перемещении плавсредства 1...

Номер патента: 948765

Опубликовано: 07.08.1982

Автор: Симхес

МПК: B63B 59/06

Метки: доке, корпуса, судна

...лебедок 5 на плавсредствах 4. На понтонах 11 расположено оборудование для обработки корпуса судна.Станция обработки корпуса судна при его доковании работает следующим образом.Судно 1, подлежащее обработке, устанавливают в погруженном доке 2 и фиксируют положения судна с помощью тросов 3. Затем размещают у борта судна понтоны 11 и под-водят к доку плавсредства 4 таким образом, чтобы ролики 9 вошли в направляющие 10, Затем прикрепляют канаты 12 лебедок 5 к, понтонам 11 и такими же канатами прикрепляют эти понтоны друг к другу. Затем кабели управления и питания понтонов 11 с помощьюзо 1 ии х разъемов присоединяют к разъемам ца плав.средствах 4, С помогдью лебедок 5 и кана.тов 12 прижимают понтоны 11 к корпусу суд.на, и операторы за...

Номер патента: 943092

Опубликовано: 15.07.1982

Авторы: Корягин, Симхес, Худяков

МПК: B63B 59/00

Метки: корпус, нанесения, покрытия, судна

...подачи сжатого воздуха и манометр 24. В нижней служащей части баллона 19 расположен элек тромагнитный клапан 25, перекрывающий канал, соединяющий баллон с соплом 26, Винт 17 связан с валом реверсивного двигателя 27 привода горизонтального перемещения баллона, 20Устройство работает следующим обра зом.Предварительно необходимо выполнить следующие подготовительные рабо 25Намотать на барабан 7 отрезки ленты например, из стекловолокна 8 и каждую закрепить полосками 9.Зарядить баллон 19. Для этого предварительно его крышка 22 снимается, зо а поршень 20 вынимается и баллон заряжают связующим 21, Затем снова устанавливают поршень 20, крышку 22 и через штуцер с клапаном 23 подают в пространство над поршнем воздух под давлением. Уровень этого...

Номер патента: 912589

Опубликовано: 15.03.1982

Автор: Симхес

МПК: B63B 59/06

Метки: барабан, очистной

...размещены направляющие стержни 3. На стержнях 3 размещены с возможностью радиального смещения взаимно чередующиеся "кольцевые щетки 4 и шарошки 5.Кольцевые щетки 5 состоят из кольцевых держателей 6 с углублениями, в которые вставлен ворс 7 щетки, состоящий из совокупности проволочек. Кольцевой держатель 1 о 6 закрывается кольцевой крышкой 8, скрепленной с держателем 6 с помощью заклепок 9.Очистной барабан работает следующимобразом.При достижении требуемой частоты вра щения за счет центробежной силы кольцевыещетки 4, смещаясь в радиальном направлении, вписываются в окружность с радиусом Й + М, а шарошки 5 - в окружность с радиусом К. Поэтому при установке оси 2 о барабана 1 на высоте Ь, удовлетворяющейнеравенству Я - ЬК (Ь (К...

Номер патента: 872383

Опубликовано: 15.10.1981

Автор: Симхес

МПК: B63B 59/08

Метки: бортов, плаву, судна

...дос ка снабжена интами и кое элек я обигается тем, что устаноприжимными электромагтейнером, при этом приромагниты установлены азом. После пр корпусу 2 ти перемещ ным шасси 5а шасси над рабочим органом, а конейнер - под последним, при этом меанизм передвижения выполнен в виде Изобретение относитс ению,и касается констру ковки для обработки бор на плаву. Известя бортов суд понтон с г рудованный с. подвешен ром смонти Недоста заключаетс работки борепления нонтона 1удна в его верхней чат тельфер 4 с подвешенлевый верхний угол псевд872383 Источники информации,принятые во внимание при экспертизеводы.Формула изобретения 1. Авторское свидетельство СССРУстановка для обработки бортов суд- У 438576, кл. В 63 В 59/00, 1975на на плаву,...

Номер патента: 872382

Опубликовано: 15.10.1981

Автор: Симхес

МПК: B63B 59/08

Метки: доке, корпуса, судна

...на стенке дока. Для натяжения троса 7 служит натяжное приспособ- зф ление 20 с грузом 21.Устройство работает следующим образом.Шасси 3 с оборудованием для обработки корпуса судна с растягивающим тросом 7 раскладывают на стапель-палубе дока 1. При этом каретки 13 приспособления 8 опущены в крайние нижние положения, Далее с помощью блока натяжного приспособления 20 и груза 21 производят натяжение троса 7. При этом вес шасси 3 с оборудованием уравновешивается, После этого включают приводы лебедок 17 приспособления 8 и каретки 13 с блоками 15 поднимаются, поднимая и шасси 3 с оборудованием. Когда опорные ролики 6 шасси 3 коснутся бортовой обшивки судна 2, привод лебедок 17 выключается. Далее включается ток возбуждения электромагнитов 5, при...

Номер патента: 854800

Опубликовано: 15.08.1981

Автор: Симхес

МПК: B63B 9/06

Метки: набора, сборки, судового, электромагнитное

...содержит каркас 1 с основным неподвижным 2 и вспомогательным 3 электромагнитами, при этом электромагнит 3 шарнирно прикреплен на оси 4 к каркасу 1. Положение электромагнита 3 фиксируется рукояткой 5. На каркасе 1 закреплена гребенка 6. С каркасом 1 связаны питающие шланги с охлаждающей водой и гибкими проводниками 7, которые присоединены к системе охлаждения и возбуждения электромагнитов 2 и 3. Электромагнит 2 связан с элементом 8 набора судна и полотнищем 9.Устройство работает следующим образом,После включения и циркуляции охлаждающей воды устройство устанавливается в нижнем положении на элементе 1 набора. После этого включается питающее обмотки электромагнитов 2 и 3 напряжение, Устройствооказывается надежно прижатым к...

Номер патента: 850479

Опубликовано: 30.07.1981

Авторы: Симхес, Худяков

МПК: B62D 55/08

Метки: гусеничныйдвижитель, электромагнитный

...снабжены токосъемниками 4,периодически, входящими в контакт сконтактными шинами 5.Контактные шины 5 смонтированы свозможностью перемещения в продольнонаправлении, Для перемещения шин используется электромагнитный механизмсодержащий якорь б и электромагниты 7 и 8, Электропитание осуществляется от источника постоянного тока через клеммы 9.Движитель работает следующим образом.При подаче напряжения на клеммы 9 запитываются нижние обмотки 3 траков 2. Электрический так в них поступает через провода,.шину 5, токосъемники 4, контактирующие в нижней ветви гусеничной цепи с шиной 5. Вторым токопроводом в данном случае служит гусеничная цепь 1 с токосъемником 10. После запитки обмоток траков движитель оказывается твердо закрепленным на...

Номер патента: 848041

Опубликовано: 23.07.1981

Авторы: Симхес, Худяков

МПК: A62B 35/02

Метки: высоте, работающихна, страховки

...муфты. Он состоитиз периферийной 2 и центральной 3части, неподвижных относительно кар.пуса 1. В сердечнике установленаобмотка 4 возбуждения, Вторая центральная часть сердечника 5 подвижнаи подружинена. Она центрируется валиком 6 и на ней в подшипниках смон-тирован барабан 7 с тросом 8,.На боковой поверхности барабана 7 прикреплены фрикционные диски 9. Фрикционные диски закреплены также и на 10неподвижной части сердечника электромагнита 2, Двигатель 10 постоянноготока укреплен на корпусе 1, и его валс роликом 11 связан гибкой передачейс тормозным барабаном 7. Последовательно с якорем двигателя 10 включенакатушка 12 контактора, а его нормально разомкнутые контакты 13 включеныпоследовательно с обмоткой 4. Арикционной электромагнитной...
