B21H — Производство специальных изделий прокаткой или накаткой, например винтов, колес, колец, цилиндров, шаров

Номер патента: 963658

Опубликовано: 07.10.1982

Автор: Шаврин

МПК: B21H 8/02

Метки: валок, вальцов, ковочных, рабочий

...на нем сменные секторы-штампы, боковые и упорное кольца, снабжен кольцевым замком таврового сечения, сменные секторы-штампы выполнены с пазами, а кольцевой замок установлен в пазах сменных секторов-штампов. На фиг. 1 представлен рабочий 15 валок трехпереходной вальцовки, устанавливаемый на консольных ковочныхвальцах; на фиг. 2 - сменный секторштамп рабочего валка; на фиг. 3 - сечение А-А на фиг. 2.Рабочий валок содержит сменныесекторы-штампы 1, на боковых плоскостях которых выполнены пазыупорное 2 и боковое 3 кольца, кольцевые замки 4 таврового сечения, 25 болты 5, консольный вал б. Упорное2 и боковое 3 кольца имеют кольцевыевыступы Ь.Наладка рабочего кольца, напримерверхнего, осуществляется следующим30 образом.На консольный вал 6...

Номер патента: 965575

Опубликовано: 15.10.1982

Авторы: Ахмедшин, Бедняков, Брюхов, Васильев, Минтаханов, Павлов, Финагин

МПК: B21H 1/00

Метки: клеть, прокатного, рабочая, стана

...длина делительной окружности зубчатого колеса равна расстоянию между осями рабочих валков, а кассеты с рабочими валками и рейка зубчато-реечной передачи закреплены на корпусе гидроцилиндра. На фиг. 1 изображена рабочая клеть прокатного стана, разрез, общий вид; на фиг. 2 - вид А на фиг. 1; на фиг. 3 -вид Б на фиг. 2; на фиг. 4 - вид В на фиг, 3; на фиг, 5 - разрез Г - Г на фиг, 3; на фиг. 6 - разрез Д - Д на фиг. 3;Рабочая клеть прокатного стана состоит из станины 1, на которой закреплен подвижный корпус 2, На подвижном корпусе 2, На подвижном корпусе 2 смонтирована кассета 3 с рабочими валками 4. В кассету 3 встроен гидропривод 5, предназначенный для тангенциального перемещения кассеты 3 с валками 4 в вертикальном направлении. На...

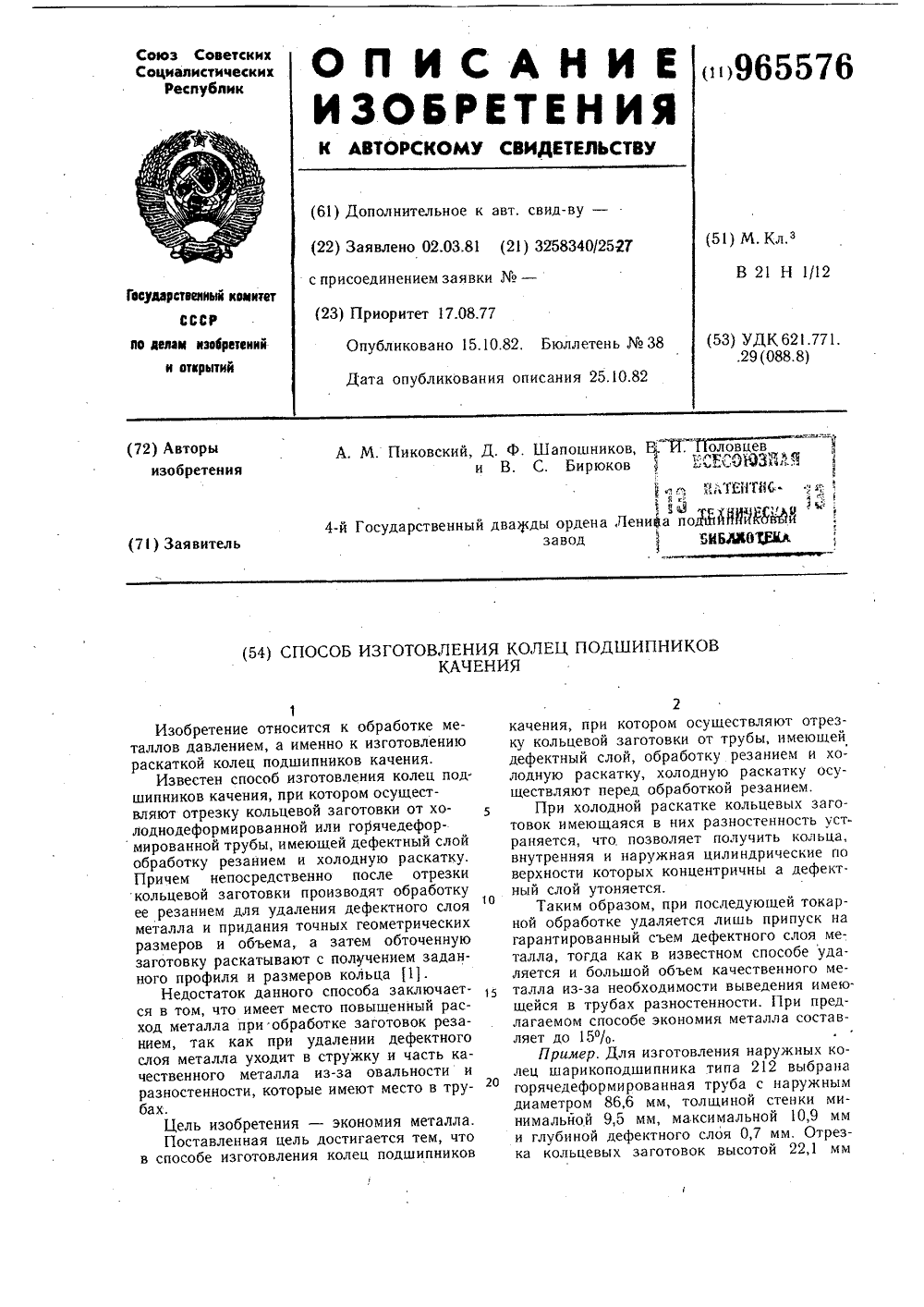

Номер патента: 965576

Опубликовано: 15.10.1982

Авторы: Бирюков, Пиковский, Половцев, Шапошников

МПК: B21H 1/12

Метки: качения, колец, подшипников

...объем качественного металла из-за необходимости выведения имеющейся в трубах разностенности. При предлагаемом способе экономия металла составляет до 15%.Пример. Для изготовления наружных колец шарикоподшипника типа 212 выбрана горячедеформи рова иная труба с на руж ным диаметром 86,6 мм, толшиной стенки минимальйой 9,5 мм, максимальной 10,9 мм и глубиной дефектного слоя 0,7 мм, Отрезка кольцевых заготовок высотой 22,1 мм965576 Формула изобретения Составитель В.ЛазутинТехред И. Верес Корректор У. ПономаренкоТираж 702 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб д, 4/5Филиал ППП Патент, г. Ужгород, ул, Проектная, 4 Редактор Н. Воловик Заказ 7 80/11 произведена на...

Номер патента: 965577

Опубликовано: 15.10.1982

Авторы: Баранков, Бикмулина, Богоявленский, Давыдов, Лапин, Речкалов, Шелыхманов

МПК: B21H 1/18

Метки: буртов, валок, вращения, заготовках, имеющих, тел, форму

...на утолщении заготовки, во времядеформации заготовки вдоль оси. Высоталинейки равна глубине освобождения 1,Вслед за линейкой по ходу вращения валка устанавливается нож Е. Ега высота постепенно увеличивается от размера, равноговысоте линейки, до размера, обеспечивающего разделение заготовки на две части.Нож может устанавливаться на одном изсопряженных валков, а также и на обоихвалках. Длина ножа 1. по ходу вращения 50валка выбирается из расчета обеспеченияделения за 1,5 - 2 оборота заготовки. Режущая часть ножа имеет заострение,Разрезание заготовки 2 на две части ножом, производится при отсутствии контакта торцов заготовки с гранями Г и О, пазовых клиньев. Это уменьшает усилие разрезания. Но при этом не исключается и такое...

Номер патента: 965578

Опубликовано: 15.10.1982

Авторы: Салтыков, Самсонов

МПК: B21H 3/04

Метки: накатывания, профилей

...секторную часть уменьшенного профиля, заготовку в процессе каждого прохода нагружают моментом или осевой силой, обеспечивающими ей в процессе взаимодействияс секторным участком уменьшенного профиля винтовое перемещение в калибрах, обратное перемещению при накатывании,На фиг. 1 изображена схема способа вмомент накатывания; на фиг, 2 - схемареализации данного способа,Накатные валки 1 и 2 с винтовыми калибрами имеют секторную часть 3 с меньшимпрофилем, который плавно переходит в рабочий. В процессе накатывания валкам сообщают вращение (по стрелке А) и радиальное перемещение (по стрелке Б). Заготовку4 нагружают моментом, величина которогоне превышает половины произведения весазаготовки на ее радиус. При накатываниимногозаходного...

Номер патента: 965579

Опубликовано: 15.10.1982

Авторы: Жакич, Канареев, Харченко

МПК: B21H 3/04

Метки: метчиках, накатывания, резьбы, станок

...котором закреплен копир 5,установлен в передней бабке 3 станка с возможностью вращения, Шпиндели 1 и 4 кинематически связаны друг с другом зубчатыми колесами 6 - 8, На ступице паразитногоколеса 7 установлены рычаги 9 и 10, причем рычаг 9 связан со шпинделем 1, а рычаг0 - со шпинделем 4, Рычаг 9 шпильжй 1 и гайкой 12 крепится к переднейабке 3 станка, а рычаг 10 - шпилькой 13,:, гайкой 14,Подвески 15 и 16 установлены на осях17 и 8 в корпусе 19, На одном плече подвесок 15 и 16 установлены гладкие ролики20 и 21, а на другом - в продольных пазахрезьбонакатные ролики 22 и 23.Станок работает следующим образом.Инструментальные шпинделя 1 и 4 с заготовкой 2 метчика, копиром 5, рычагами9 и 10, зубчатыми колесами 6 - 8 установлены на передней...

Номер патента: 965580

Опубликовано: 15.10.1982

Авторы: Капустяк, Пунько, Ткачик

МПК: B21H 3/08

Метки: бесстружечный, метчик

...- 35, Рауент, г, Ужго едактор Н. Воловаказ 7180/11 тор У. ПономаренкноеСР ВНИИПИ Гос по делам 113035, Москва илиал ППП ПатБесстружечный метчик содержит заборный конус 1, калибрующую часть 2 и хвостовую часть 3.Процесс изготовления метчика заключается в следующем.Предварительно на цилиндрической рабочей части метчика выполняют резьбу и просверливают отверстие для получения полупустотелой формы рабочей части. Для получения заборного конуса с полным профилем резьбы цилиндрическую рабочую часть метчика осаживают на штампе до получения заборного конуса и гребней 4, плавно переходящих от резьбовыдавливающих на заборном конусе до резьбокалибрующих на калибрующей части. Полученные при осаживании впадины 5 уменьшаются по глубине...

Номер патента: 965581

Опубликовано: 15.10.1982

Авторы: Крылов, Малеванный, Смирнов, Смирнова

МПК: B21H 3/12

Метки: глобоидных, инструмент, червяков

...и 51 заготовки и валков выбираются из условия 1 М 2 =1(2) 40 где 1 - заданное передаточное отношение.В поступательном движении валки перемещаются на величину Ь, несколько большую высоты Ь витка червяка, начиная с исходного межосевого расстояиия а 1, кото рое выбирается из условияа,=а+61, (3) где а - номинальное межосевое расстояние червячной передачи. иде червяка, при этом ширина входной части валка не менее максимального наружного радиуса червяка,На фиг. 1 представлена конструкция ин. струмента - косозубых валков; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - схема устройства для изготовления глобоидных червяков, например, при трехвалковой прокатке.Каждый из валков 1 - 3, выполнен в виде зубчатого колеса с входнойи выходной...

Номер патента: 965582

Опубликовано: 15.10.1982

Автор: Радзевич

МПК: B21H 5/00

Метки: обкатник, червячный

...жена спирально-винтовая калибрующаякромка, образованная в пересечении боковых сторон витков червячного обкатника поверхностью вращения вокруг оси червячного обкатника прямой линии .4, нормальной боковой стороне витка, Через спирально-винтовую калибрующую кромку под заборным углом у происходит спирально- винтовая упрочняющая ленточка 5 шириной Т. Часть витков червячного обкатника за пределами упрочияющей ленточки можетбыть удалена - срезана по поверхности вращения вокруг оси червячного обкатника прямой линии 6, параллельной линии 4. У червячного обкатника (фиг, 3) спирально- винтовые упрочняющие ленточки на противоположных сторонах витков выполнены разнонаправленными. Придание виткам червячного обкатника вогнутого эвольвентного...

Номер патента: 965583

Опубликовано: 15.10.1982

Авторы: Медников, Рубинов

МПК: B21H 8/02

Метки: валки, периодических, профилей, сложных

...следующим образом.Проволока, войдя в ручей 2, деформируется (уменьшается высота, увеличивается ширина сечения и происходит вытяжка по длине проволоки). В зоне канавок 3 геометрические параметры проволоки остаются без изменений, так как реборда 5 не дает возможности профилю уширяться. Поверхность реборды 5 выполняется на ручье специальным пуансоном или накатником, ширина которого равна диаметру проволоки, входящей в профилирующую клеть.Для уменьшения уширения проволоки при ее деформировании в ручье 2, вйбирается минимально возможный зазор 4 между роликами.При износе ручья 2 валки прижимаются друг к другу и зазор 4 уменьшается до нуля.Оптимальный размер зазора 4 рассчитывается из зависимостиС= 2(а-в),где С - зазор между роликами;а...

Номер патента: 967634

Опубликовано: 23.10.1982

Автор: Семенов

МПК: B21H 1/00

Метки: патрубков, раскатки, типа

...на фиг, 1; на фиг. 3 - вид Б на фиг. 2; на фиг. 4 - основание, общий вид в плане. 10Устройство содержит основание 1 с П-образными направляющими 2, в которых установлены 11-образные вилки 3 с выполненными в них винтовыми нарезками, раскатные ролики 4, смонтированные на осях 5, которые размешены в вилках 3, винт 6 с левой и правой резьбами на концах с зафиксированной на нем ведомой звездочкой 7. На подвижной опоре 8 установлена веду-, щая звездочка 9 с рукояткой 1 О. которая связана с ведомой звездочкой 7 цепью 11. Ведомая звездочка 7 размещена между ограничительными планками 12. Матрица 13 состоит из двух частей, связанных между собой шарниром 14 и скрепляемых замком 15.25Устройство для раскатки изделий работает следующим образом.В...

Номер патента: 967635

Опубликовано: 23.10.1982

Авторы: Ефремов, Изотов, Кресяк, Кудашов, Лазутин, Пикуль, Рощин

МПК: B21H 1/06

Метки: инструмент, колец, раскатки

...а в случае прокатки биметаллических колец имеет место, в основном деформация более мягкого металла.Целью изобретения является улучшение качества изделий и повышение точности прокатываемых колец.Указанная цель достигается тем, что в инструменте для раскатки, содержащем наружный и внутренний валки и боковые кольца, охватывающие внутренний валок, наружный валок выполнен с внутренними кольцевыми канавками, а боковые кольца размещены в кольцевых канавках с радиальнымзазором.На чертеже изображструмент для раскаткиИнструмент состоит1, на котором выполненки 2, расстояние между967635 Формула изобретения Составитель В. МТехред И. ВересТираж 702арственного коизобретений иЖ - 35, Раушскэ, г. Ужгород аль ценКорректор ЛПодписноемитета...

Номер патента: 967636

Опубликовано: 23.10.1982

Авторы: Иванов, Костюк, Тоннэ

МПК: B21H 1/12

Метки: колец, прокатки, шарикоподшипников

...Ь, вместе с губкой д образующим собственно 6захват, и поводком 1. Питающий лоток 45 наклонно установлен на станине в плоскости качания клещевого захвата и снабжен подпружиненным перепускником 48. УправЛение циклом прокатки - автоматическое с помощью конечных электровыключателей (не показано). Позицией 49 обозначена исходная заготовка, позицией 50 заготовка после предварительного деформирования в виде овального многогранника - готовое кольцо, 52 - выгочзочный лоток. Положение частей устройства (фиг. 1) принято за исходное. Привод вращения матрицы, насосы гидросистемы и системы охлаждейия (не показаны) включены, между передним поршнем 6 и перемычкой цилиндра 5 имеется осевой зазор г., межпоршневое пространство сообщается с баком...

Номер патента: 967637

Опубликовано: 23.10.1982

Авторы: Бреславский, Ветошкин, Зайков, Колпаков, Лукашин, Петрушин, Покас

МПК: B21H 1/18

Метки: боковой, клеть, поверхностью, полых, рабочая, стана, фасонной, фланцевых

...в зависимости от профиля боковой поверхности и размеров фланца в изготовляемых изделиях.Рабочая клеть стана проста по конструктивному исполнению обеспечивает экономию металлопроката, снижение трудоемкости и хорошее качество поЛучаемых заготовок.По сравнению с известной предлагаемаярабочая клеть стана позволяет расширить1 технологические возможности стана путемполучения полых изделий с фасонной боковой поверхностью и диаметрами фланцев, превышающими диаметр заготовки. 20 формула изобретения 3отбортовочного инструмента, установленный на фланце направляющей гильзы, силовой цилиндр 14 для радиальной передачи отбортовочного инструмента, соединенный через шарнир 15 с поворотным кронштейном, и шарнир 16 со станиной .рабочей клети.Прокатные...

Номер патента: 967638

Опубликовано: 23.10.1982

Авторы: Борисов, Грудов, Казак, Комаров

МПК: B21H 3/04

Метки: головка, конических, накатывания, резьб, резьбонакатная

...роликах 18 установлены резьбонакатные ролики 19. В процессе накатывания обрабатываемый конец трубы воздействует на вращающуюся втулку 20, являющуюся упором, и упорный подшипник. Втулка 20 установлена на цилиндрическом участке поршня 21, в центральном отверстии которого закреплен конусный копир 22. В отверстии верхней части опор 16 установлены с возможностью поворота оси 23, на концах которых имеются ползуны 24, входящие в направляющие пазы кольца 10. В отверстиях шпинделя 1 расположены оси 25, по концам каждой из которых закеплены два рычага 26 и 27, с шарнирно-установленными на них ползунами 28 и 29, расположенными в пазах поступательно движущейся кулисы 31 и качающейся кулисы 4, жестко связанной с кольцом 10 посредством винтов 30...

Номер патента: 967639

Опубликовано: 23.10.1982

Авторы: Малков, Матвеев, Паренкин

МПК: B21H 3/04

Метки: головка, резьбонакатная

...с возможностью свободного вращения, снабжена компенсирующим устройством, закрепленным на корпусе соосно ему и выполненным в виде втулки с двумя фланцами, между которыми выполнены сквозные винтовые канавки.На фиг. 1 изображена резьбонакатнаяголовка, общий вид; на фиг, 2 - разрез А - А на фиг. 1.15 Головка содержит корпус 1, в которомустановлены ползуны 2 с возможностью радиального перемещения. В ползунах 2 на осях 3 и игольчатых роликах 4 установлены резьбонакатные ролики 5 и 6 (передняя крышка головки). Гайка 7 и сухари 8 предназначены для регулирования диаметра накатки. Кольцо 9 служит для фиксации ползунов 2 в радиальном направлении, а хомут О - для смещения кольца в осевом направлении при раскрытии головки,967639 формула...

Номер патента: 967640

Опубликовано: 23.10.1982

Авторы: Калинин, Урлапов

МПК: B21H 3/08

Метки: внутренней, образования, резьбы

...пружины 6 и втулки 5 находятся на минимальном расчетном расстоянии от оси штока 9. В этом положении наружный диаметр резьбовых пластин 4 оказывается несколько меньше (на 0,5 - 0,8 мм) внутреннего диаметра образуемой резьбы.Размеры резьбового профиля на пластинах 4 соответствуют размерам образуемой резьбы в том их положении, когда подшипники 36 и 37 контактируют с верхними горизонтальными поверхностями 35 (фиг. 3) торцового кулачка 30, т. е. когда торцовый кулачок 30, втулка 22, диск 18, подшипники 17, оси 16, а следовательно, и шток 9 находятся в крайних нижних положениях. Резьбовые пластины 4 при крайнем нижнем расположении штока 9 располагаются при этом на максимальном расчетном расстоянии от оси штока 9. В таком положении и...

Номер патента: 967641

Опубликовано: 23.10.1982

Авторы: Чистосердов, Шадуро

МПК: B21H 5/00

Метки: дорнования, зубчатых, колес, отверстий, шлицевых

...прижимов 9 осуществляется зажим зубчатого колеса усилием О.После этого при перемещении ползуна пресса вниз верхний центр 7 центрирует дорн относительно начальной окружности зубчатого венца.Дальнейшим перемещением ползуна инструмент проталкивается через отверстие 15 с усилием Р, осуществляя процессего дорнован ия, при котором деформирующие элементы деформируют металл по пазам с различными натягами, что вызывает различные величины остаточных деформаций, а следовательно, и исправления геометрического эксцентриситета.После окончания дорнования ползун пресса и прижимы 9 перемещаются в верхнее положение, а нижний подпорный центр 6, возврагцаясь в исходное положение, вытал кивает дорн 8, а вместе с ним и зубчатое колесо 1.Использование...

Номер патента: 967642

Опубликовано: 23.10.1982

Авторы: Верзилов, Ли, Любанов

МПК: B21H 5/00

Метки: зубчатых, калибровки, колес

...2 и 3, закрепленный в нем неподвижный наружный инструмент 4,выполненный с зубьями зубчатого колеса внутреннего зацепления, ведущий вал 5, жестко закрепленный на нем внутренний инструмент 6, выполненный в виде зубчатого колеса внешнего зацепления, и оправку 7, установленную с возможностью возвратно-поступательного движения по ведущему валу от закрепленного на нем профильного цилиндрического кулачка 8.Оправка 7 и кулачок 8 связаны установленным в направляющей 9 толкателем 10 посредством закрепленных на нем сухарика 11 и ролика 12. На оправке 7 с возможностью свободного вращения установлена опорная втулка 13 с пазами, внутри которых размещены свободновращающиеся упоры 14. Заготовка - калибрующее колесо 15 - размещается по пазам опорной...

Номер патента: 967643

Опубликовано: 23.10.1982

Авторы: Голяк, Жакявичус, Мертвяченко, Сопоцько

МПК: B21H 5/02

Метки: восстановления, гидронасосов, типа, шестерен

...установлена подлежащая восстановлению шестерня 14.Для упора штока пневмоцилиндра 6 служит планка 15, закрепленная на кор.пусе 3. При накатке восстанавливаемой шестерни шток пневмоцилиндра 6 располагается против планки 15 и взаимодействует с ней.Синхронизатор 12 представляет собой сферическую подпружиненную головку, выполненную из диэлектрика и обращенную выпуклой частью к зубьям шестерни. В центральной части головки установлен контакт 13, соединенный с цепью управления привода 11 бойка 10. Синхронизатор 12 установлен на корпусе 3 в плоскости вращения накатников таким образом, что его ось пересекает ось восстанавливаемой шестерни 14 и располагается на расстоянии, обеспечивающем в начале работы контакт вершин зубьев шестерен с...

Номер патента: 967644

Опубликовано: 23.10.1982

Авторы: Лындин, Суходрев

МПК: B21H 5/02

Метки: заготовках, зубьев, накатывания, труднодеформируемых

...13 с кольцом 10.Один конец шпинделя закреплен в сферическом подшипнике 9 с возможностью кругового перемещения по поверхности шаровой опоры 6, другой - в шлицевой втулке 12 с возможностью возвратно-поступательного перемещения вдоль ее оси и качания в плоскости, перпендикулярной к оси шарниров 13. Шлицевая втулка установлена в кольце 10 с возможностью качания вместе с кольцом в плоскости, перпендикулярной к оси шарниров 11.В шпинделе 8 крепится накатник 14. Кривошипный вал 7 приводится во вращение через обгонную муфту 15 с помощью привода, механизм которого состоит из электродвигателя 16, клинопеременной передачи 17, редуктора 18, мальтийского механизма 19.Механизм осевой подачи заготовки 20 состоит из оправки 21, в которой закреплен...

Номер патента: 969388

Опубликовано: 30.10.1982

Авторы: Давидович, Клушин, Садко

МПК: B21H 1/18

Метки: поперечно-клиновой, прокатки

...жтрыми заходными участками, создавая момент сил, вызывающий вращение последней. В,связи с тем, что нижний инструмент неподвижен, прокатываемая заготовка наряду, с вращательным дви,жением вокруг своей оси поступательно перемещается в направлении движения верхней плиты 2, обжимается и 60 раскатывается наклонными деформирующимй поверхностями инструмента. В результате деформации заготовки клиновыми элементами 10 на ней формообразуется шейка, форма и размеры которой негативно повторяют Формуи размеры клиньев.Щирина калибрующих поверхностейклиньев 1 и межклиновое расстояние Ьопределяются равенствами Ь15 Ь) )-рМаксгде и - межклиновое расстояние междукалибрующими поверхностями;1 - шириНа калибрующих поверхностей дополнительного клинового...

Номер патента: 969389

Опубликовано: 30.10.1982

Авторы: Давидович, Кирдун, Клушин, Макушок

МПК: B21H 1/18

Метки: инструмент, поперечно-клиновой, прокатки

...предел высотыэтого режущего лезвия определя-ется из условия,.установленного экс-.периментальным путем, что диаметр за-,усенца, остающегося йосле отрезки концевого отхода, составляет 0,05-0,2 диаметра отрезаемого концевого отхода.Для качественной зачистки заусенца 35на торце иэделия необходимо,чтобы высота режущего лезвия былабольше диаметра заусенца, т.е.Ь0,05 Й,где а - диаметр заусенца, мм, 4 ОВерхний предел высоты режущего лезвия ограничен половиной диаметра отрезаемого облоя, При увеличении высоты режущее лезвие, параллельное основанию, не будет контактировать с отрезаемым концевым отходом, что нецелесообразно. Режущее лезвие, параллельное основанию, способствует стабильному отрыву концевых отходов. Его длина должна выбираться в...

Номер патента: 969390

Опубликовано: 30.10.1982

Авторы: Клушин, Садко, Щукин

МПК: B21H 1/18

Метки: инструмент, поперечно-клиновой, прокатки

...изделие будет продеформировано по всему периметру один раз; 5Расстояние ФН/Ф 0 Я равняется шагупрокатки иливеличине приращения ширины клина за каждый период.Величиной шага прокатки ограничена амплитуда синусоиды в пределах 10значений, при .которых отклонение синусоиды от оси не превышает шага прокатки. Эначение амплитуды синусоидыв пределах допустимой величины характеризует изгибающий момент, действующий на заготовку, помещеннуюмежду инструментом.ЮНа противолежащей части клиновогоинструмента синусоида смещена поФазе относительно вершины калибрующей площадки на величину в пределахпериода, Благодаря этому в каждый измоментов прокатки ,цостигается такоевзаимное положение клиновых инструментов, при котором в зоне очага деФормации...

Номер патента: 969391

Опубликовано: 30.10.1982

Авторы: Садко, Шалашный, Щукин

МПК: B21H 1/18

Метки: поперечно-клиновой, прокатки

...13 подачи и сброса заготовок с нахо дящейся в ее приемной части заготовкой подается пневмоцнлиндром 14 до упора 17, что обеспечивает установку заготовки точно между двумя клиновыми инструментами б и 7. При прямолинейном движении клинового ин-. струмента 6 он внедряется в заготовку,.вызывая ее вращение. При дальнейшем ходе клинового инструмента.б заготовка профилируется клиновыми инструментами б и 7. 46 В это же время переходная призма 16 механизма 12 подачи и сброса заготовок с находящейся в ее прием-ной части заготовкой установлена 45 в положении, обеспечивающем удаление прокатываемой заготовки из устройства,.а переходная призма 16 механизма 13 подачи и сброса заготовок также устанавливается в положение, обеспечивающее удаление...

Номер патента: 969392

Опубликовано: 30.10.1982

Авторы: Байков, Кондратьев, Лукичев

МПК: B21H 3/00

Метки: поверхностей, резьбовых

...с помощью винтов 20.Пластины 21 и 22 служат для регулировки сближения рабочего инструмента417 с изделием. Сегменты 18 и 19 соев.-"диненывалом 23, на котором установ;члено и закреплено зубчатое колесо.:;24, находящееся в зацеплении черезпаразитное зубчатое колесо 25 с зуб-чатым колесом втулки 9. При этомзубчатое колесо втулки 9 и зубчатоеколесо 24 имеют одинаковые диаметрыс равным числом зубьев. Для сохранения постоянства размеров сближения.сегменты закреплены с двух сторонстержнями 26. На валу 23 имеетсяшпонка 27, обеспечивающая жесткоезакрепление инструмента от поворота. 40На противоположном от инструментастержне 8 закреплен вращающийся люнет 28, служащий для предотвращенияотжима иэделия в процессе обработки.Один конец заготовки 14...

Номер патента: 969393

Опубликовано: 30.10.1982

Авторы: Жакич, Ющенко

МПК: B21H 3/04

Метки: головка, метчиках, накатывания, резьбы

...выполнены выступы, имеющие возможность взаимодействия с пружинящими элементами корпуса.На фиг. 1 представлена головка,общий вид; на Фиг. 2 - вид по стрел":ке А на Фиг, 1,Головка для накатывания резьбына метчиках содержит реэьбонакатныеролики 1 установленные на осях 2Р4в пружинящих элементах 3 корпусаНа корпусе размещена также регулировочная втулка 5, на внутренней поверхности которой выполнены выступы6. Положение втулки 5 относительнокорпуса 4 зафиксировано винтом 7.Работа головки заключается в следующем.Головку для накатывания резьбына метчиках устанавливают, например,в пиноль задней бабки токарногостанка. Заготовку метчика с предварительно выполненными лысками закрепляют в патроне. Включают станок,969393 формула изобретения ЮиЯ ю...

Номер патента: 969394

Опубликовано: 30.10.1982

Автор: Данков

МПК: B21H 5/02

Метки: зубчатых, колес, упрочнения

...6 скольжения. В зацеплении с инструментальным зубчатым. колесом 1 находятся два обрабатываеьих зубчатых ксщеса 7, одно из которых жестко закреплено на оправке 8 винтом 9, а другое свободно вращается на оправке 8 и связано с ней посредством пружины 10 кручения через втулку 11, закрепленную на оправке 8 винтом 12, Свободный конец оправки 8 установлен в регулируемоМ подшипнике 13, затягиваемом гайкой 14. Корпус 15 подшип ника 13 .может перемещаться по во" дилу 16 и фиксироваться на нем в требуемом положении с помощью накладки 17. Водило 16 закрепляется на приводном валу 3 затяжкой винта 18. В диске инструментального зубча" . того колеса 1 закреплен Фасонный штифт 19, плоская поверхность которого прижимается к торцу закрепленного на...

Номер патента: 969395

Опубликовано: 30.10.1982

Автор: Радзевич

МПК: B21H 5/02

Метки: зубчатых, колес, упрочнения

...колеса б. такое выполнение устройства для Упрочненйя зуб-чатых колес позволяет вести их обработку без установки и закрепления натехнологической оправке. Это исключает иэ суммарного времени обработкивспомогательное время, что обеспечивает увеличение производительностиобработки,УстРойство для УПРочнения зубчатых колес работает следующим образом,Заготовки 6 подают в зону обработки. Для этого ведущий червяк 2 вращают вокруг своих осей Оии Оч с раз.ными угловыми скоростями так, чтобызаготовки б переместились вдоль осичервяка 1 и заняли положение, когдаоси их вращения лежат в диаметральной плоскости червяка 1, проходящейчерез полюс Р станочного зацепленияПосле этого черняк 1 и ведущий чер-. З 5вяк 2 согласованно вращают вокругсвоих осей 0 и...

Номер патента: 969396

Опубликовано: 30.10.1982

Авторы: Баранов, Кривошея, Немировский, Сторчак

МПК: B21H 5/02

Метки: зубчатый, обкатник

...работызубчатого обкатника.ФЗубчатый обкатник состоит из корпу са 1 и расположенных на его периФериикалибрукпцих зубьев 2 и эталонных 3.Зубья расположены в определеннойпоследовательности.через одни, т.е.за калибрующим зубом 2 расположен . 19эталонный зуб 3, потом снова калибРующий зуб 2 и т,"д,"Количество калибрующих зубьев 2 .обкатника равно целой части:чфсЛа05 .,где Вэ- полноечисло зубьевинструмента. Например, при общем.числе зубьев обкатника, равном 9,.число калибрующих зубьев будет рав 4но .4, при общем количестве зубьевобкатника.8 число.калибрующих20зубьев также будет равно 4, т.е.при нечетном количестве зубьевобкатника количество эталонных1 зубьев 3 должно быть на.один зуббольше, чем калибрующих 2.Это необходимо для того, чтобына...
