B21H — Производство специальных изделий прокаткой или накаткой, например винтов, колес, колец, цилиндров, шаров

Номер патента: 937094

Опубликовано: 23.06.1982

Авторы: Жакич, Канареев, Харченко

МПК: B21H 3/10

Метки: метчиках, накатывания, резьбы

...правом - гладкий ролик 8. На левом плече подвески 6 установлен резьбонакатный ролик 9, на правом - гладкий ролик 10. В промежутке между реэьбонакатными роликами 7 и 9 расположена заготовка метчика 11, а между гладкими роликами 8 и 10 - копир 12. Заготовка937094 Использование предлагаемого устройства позволяет получить реэьбовый эатылованный профиль на гладких цилиндрических заготовках, а также осуществлять быструю переналадку на различные типоразмеры метчиков посредствм регулировочного винта. Формула изобретения 1. Устройство для накатывания резьбы на метчнках по авт. св.9 827231, о т л и ч а ю щ е е с я тем, что, с целью расширения номенклатуры обрабатываемых изделий, оно снабжено копиром, установленным с возможностью взаимодействия с...

Номер патента: 940959

Опубликовано: 07.07.1982

Авторы: Касьян, Красносельских, Кулагин, Мешков, Миронов, Нестеров, Овчаров, Староселецкий, Хейфец

МПК: B21H 1/06

Метки: кольцевых, прокатки, стан

...на подшипниках в суппорте 4. Суппорт 4 связан с силовым гидроцилиндром 12 и цилиндром 13 обратной подачи. Привод валков 2 и 3 осуществляется от электродвигателя 14 через редуктор 15, коническую передачу 16 и дифференциальный редуктор 17. Вал 18 верхнего центрального колеса дифференциального редуктора через муфту с промежуточным валом 19 связан с наружным валком 2. Вал нижнего центрального колеса через зубчатую передачу 20 и универсальный шпиндель 21 связан с кассетой 11 нажимного валка 3.Стан работает следующим образом, При отведенных в крайнее правое положение торцовой клети 5.и суппорте 4 и поднятом положении нажимного валка Зс ,кассетой 10 производится большая загруз.ка кольцевой заготовки 22 до совмещения ее отверстия с осью...

Номер патента: 940960

Опубликовано: 07.07.1982

Автор: Кучинский

МПК: B21H 1/12

Метки: дорожек, инструмент, качения, кольцах, накатки, наружных, подшипников

...фиг, 1 изображен инструмент для накатки дорожек качения на наружных кольцах подшипников, продольный разрез; на фиг. 2 - сечение А - А на фиг. 1.Инструмент имеет деформирующие элементы 1 в виде шариков или роликов, соответствующие по форме и размерам дорожкам качения и вложенные в торцовые углубления подпятников 2, в углублениях на других торцах подпятников 2 установлены опорные шарики 3, Подпятники 2 размещены в пазах корпуса-сепаратора 4 и удерживаются от выпадания пружинами держателей 5, закрепленных винтами 6 на корпусе-сепараторе 4. На последнем между пазами для подпятников выполнены углубления, в которые установлены также подпружиненные от выпадания цилиндрические ролики 7, оси которых расположены параллельно оси...

Номер патента: 940961

Опубликовано: 07.07.1982

Автор: Кучинский

МПК: B21H 1/12

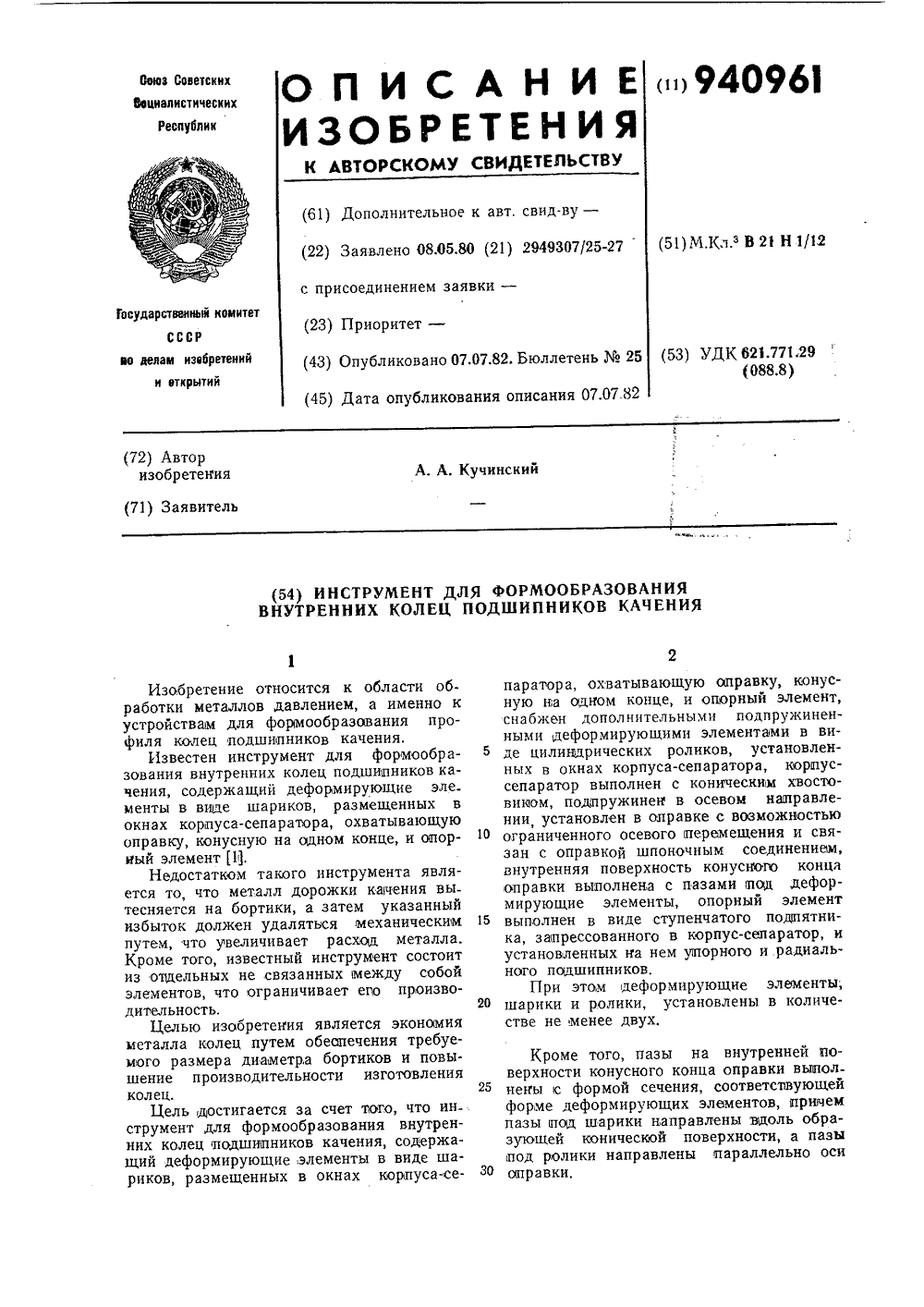

Метки: внутренних, инструмент, качения, колец, подшипников, формообразования

...стопорный винт 7, входящий в паз оправки 5. Оправка 5 выполнена конусной на одном конце. На корпусе-сепараторе 3 расположена дружина сжатия 8, В корпус-сепаратор 3 запрессован ступенчатый подпятник 9, на иотором установлен упорный подшипник 10 и ра диальный цодшипник 11, являющиеся опорным элементом. Упарный подшипник 10 ограничивает ход корпуса-сепаратора в осевом направлении, а радиальный подшипник 11 предохраняет обрабатываемое кольцо от деформации. В осевом направлении радиальный подшипник 11 фиксируется на ступенчатом подпятнике 9 пружинным кольцом 12. На внутренней поверхности конусного конца оправки 5 выполнены пазы, соответствующие по форме контактирующим с ними деформирующим элементам. Газы, контактирующие с ша. риками,...

Номер патента: 940962

Опубликовано: 07.07.1982

Автор: Щукин

МПК: B21H 1/18

Метки: поперечно-клиновой, прокатки

...положении относительно формующих инструментов 2. Затем верхнюю плиту устройства перемещают вперед, При этом заготовку деформируют формующими инструментами 2 и образуют на ней ступень заданного диаметра, а рамка 5 перемещается синхронно с заготовкой 9. Далее верхнюю плиту устройства перемещают назад в исходное положение, при этом за счет шарнирного соединения верхний формующий инструмент приподнимается над заготовкой 9, которая посредством рамки 5 также возвращается в исходное положение. После этого по программе изменяется расстояние между формующими инструментами 2 посредством клиновой пары, винта и двигателя 6. Заготовку 9 ориентируют относительно формующего инструмента 2 в новом положении посредством регулируемого упора 10 и...

Номер патента: 940963

Опубликовано: 07.07.1982

Авторы: Давидович, Кирдун, Клушин, Садко

МПК: B21H 1/18

Метки: поперечно-клиновой, прокатки

...основания 1 с за крепленными на них клиновыми элемента940963 Фиг.1 ми 2, отрезными ножами 3 для отделения концевых отходов 4 и разделительными ножами 5 с лезвиями 6, образованными наклонными деформирующими гранями 7 и плоскостью, перпендикулярной к оси прокатки. Для повышения качества торцовых поверхностей 8 разделяемых заготовок 9 между лезвиями 6 ножа 5 параллельно основанию 1 вдоль оси симметрии выполнены ведущая рифленая дорожка 10 и канавкообразные компенсаторы 11 облоя между дорожкой 10 и лезвиями 6 ножа 5. Для уменьшения вырезаемого облоя 12 клиновыми элементами 2 раскатывается цилиндрический участок 13 на заготовке 9.Устройство для поперечно-клиновой прокатки работает следующим образом.Между двумя идентичными инструментами...

Номер патента: 940964

Опубликовано: 07.07.1982

Авторы: Давидович, Кирдун, Клушин, Макушок

МПК: B21H 1/18

Метки: поперечно-клиновой, прокатки

...содержит верхнюю 1 и нижнюю 2 плиты с закрепленными на каждой из них формующими клиньями 3 и 4, калибрующими вставками, верхней 5 и нижней 6; На нижней вставке 6 выпал непа ступень 7, которая соединяется с калибрующей поверхностью вставки 6 наклонной плоскостью 8. На верхней 1 и нижней 2 плитах установлены отрезные ножи 1 соответственно 9 на верхней плите и 10 на нижней плите). За ножами 10 расположены дополнительные резцы 11 и 12, а на верхней, плите 1 за калибрующей вставкой 5 установлен толкатель 13 с наклонной рабочей плоскостью 14.Устройство р аботает селдующи м о бр азам.При перемещении верхней плиты 1 относительно нижней 2 формующие клинья 3 и 4 производят деформацию заготовки 15, которая затем иалибруется на калибрующих...

Номер патента: 940965

Опубликовано: 07.07.1982

Авторы: Воскресенский, Османис, Савельев

МПК: B21H 3/00

Метки: инструмент, поверхностей, профильных

...кольцевого диска относительно другого, выполненным в виде стержня, торцовые поверхности рабочих кольцевых дисков выполнены с радиальными сквоз-.ными пазами, а ограничитель углового смещения установлен внутри пазов.На фиг. 1 изображен инструмент для изготовления, профильных поверхностей, продольный разрез; на фиг, 2 - рабочий диск с профилирующим рабочим элементом, вид с торца; на фиг. 3 - рабочий диск с несколькими профилирующими элементами, вид с торца.Предлагаемый инструмент содержит волоку, состоящую из пакета рабочих кольцевых дисков 1, каждый из которых снабжен профилирующим рабочим элементом 2. На каждом из дисков по торцам выполнены сквозные отверстия 3, раоположенные по периметру дисков с заданным шагом, в которых...

Номер патента: 940966

Опубликовано: 07.07.1982

Автор: Жакич

МПК: B21H 3/02

Метки: головка, резьбонакатная

...2,на которые опирается подвеска 3 с установленными в ней на осях 4 резьбонакат 10 ными роликами 5,Головка работает следующим образом,Для накатывания резыбового профиля,например, метчика с четным числом граней 15 корпус головки устанавливают с возможностью осевого перемещения, например, в пиноль задней бабки токарного станка. Заготовку с предварительно заполненными лысками закрепляют в зажиме, например 20 в трехкулачковом патроне. Резьбонакатнуюголовку перемещают в осевом направлении на заготовку. В начальный момент верхний ролик 5 находится во впадине грани заготовки 6, два нижних ролика - на верши нах граней. При повороте заготовки верхний ролик поднимается на вершину, увлекая за собой подвеску 3, Подвеска 3, выполненная в виде...

Номер патента: 940967

Опубликовано: 07.07.1982

Авторы: Жакич, Канареев, Харченко

МПК: B21H 3/04

Метки: головка, резьбонакатная

...с цилиндрическими пояска 5 ми и размещены в корпусе с возможностьюконтакта цилиндрических поясков с кольцом.На фиг. 1 показана предложенная резьбонакатная головка, продольный разрез;10 на фиг, 2 - резьбонакатная головка, видспереди.Резьбонакатная головка содержит корпус 1, в котором на эксцентриковых осях 2 установлены резьбонакатные ролики 3, На корпусе с возможностью вращения установлено также кольцо 4. Стопорный элемент 5 служит для фиксации осевого положения кольца 4.Резьбонакатная головка работает сле дующим образомГоловке сообщают подачу на вращающуюся заготовку, равную шагу резьбы на один оборот заготовки. Происходит захват заготовки роликами и формирование резь бы. После накатывания резьбы заданнойдлины реверсивным...

Номер патента: 940968

Опубликовано: 07.07.1982

Авторы: Жакич, Канареев, Харченко

МПК: B21H 3/04

Метки: метчиках, накатывания, резьбы

...колеса 9 посредст вом шарнирно-телескопического механизма11 связан с валом колеса 12, установленного в кронштейне 13, закрепленном на передней бабке 14 станка. Колесо 12 находится в зацеплении с колесом 15, установЗ 0 ленным на шпинделе 16 станка. В зажим 940968ном приспособлении шпинделя 16 закреплена заготовка метчика 17.Предлагаемое устройство работает следующим образом.Заготовке метчика 17, закрепленной в зажимном устройстве шпинделя 16 станка, сообщают вращение. Устройству, установленному в резцедержателе 7 станка, для того, чтобы ось устройства совпадала с осью заготовки метчика 17, сообщают осе вое перемещение, равное шагу накатываемой резьбы за один оборот шпинделя 16 с заготовкой мепчика 17, Одновременно с этим вращение от...

Номер патента: 940969

Опубликовано: 07.07.1982

Авторы: Аронзон, Воротынцева, Колтунов, Разина

МПК: B21H 3/04

Метки: автомат, двустороннего, накатывания, резьбы

...и наличие гаек 24 дает возможность выбирать люфты в соединении, что повьишает точность устройства. Автомат снабжен также устройствами (не обозначены) для регулирования радиального положения накатных роликов 8 и 9 относительно оси заготовки 5 путем поворота вокруг осей 17 и 23. Эти устройства выполнены в виде клиновой пары с конической рабочей поверхностью 25. Деталь 26 этой пары связана с соответствующим корпусом 12 или 13 узла накатки, а деталь (клин) 27 расположена между деталью 26 и накладкой 28, жестко соединенной соответственно с траверсой 15 или с основа 25 30 35 40 нием 14, и контактирует с деталями 26 и 28.Деталь 17 установлена с возможностью регулировочного перемещения вдоль оси конической поверхности 25 в направлении...

Номер патента: 940970

Опубликовано: 07.07.1982

Авторы: Капустяк, Пшебильский, Ткачик

МПК: B21H 3/06

Метки: инструмент, резьбовыдавливающий

...плашка состоит из корпуса 1 и .цилиндрических резьбовых стержней 2, запаянных высокотеплопроводным материалом 3. Аналогично резьбовыдавливающий метчик состоит из корпуса 4 и цилиндрических резьбовых стержней 5, запаянных высокотеплопроводным материалом 6. В корпусе резьбовыдавливающего инструмента просверлены отверстия так, что с рабочей стороны они вскрываются проемами. В отверстия устанавливаются цилиндрические резьбовые стержни. Для совпадения по шагу установка стержней производится с помощью резьбовой оправки для плашки или кольца для метчика, В рабочем положении стержни запаиваются по месту заборного конуса высокотеплопроводным материалом, например медью, после чего резьбовая оправка выворачивается из плашки (в случае метчика...

Номер патента: 940971

Опубликовано: 07.07.1982

Авторы: Горохов, Кисельников, Лачугин, Ожогин, Терешин

МПК: B21H 3/08

Метки: внутренней, резьбы, формования

...В боковых вкладышах выполнены сквозные пазы и в них размещены толкатели 16 и 17, шарнирно закрепленные на верхней плите 2. Нанижней плите 4 установлены симметрично два двуплечих рычага 18 и 19 с возможностью контакта одним плечом с толкателями 16 и 17, а другим - с нижним вкладышем 12. Рычаги имеют опоры 20 и 21. Верхний 13 и нижний 12 вкладыши выполнены с буртиками и подпружинены пластинчатыми пружинами 22 и 23 соответственно в направлении к,ползуну и столу. Позициями 24 и 25 на фигуре обозначены ограничители перемещения верхнего и нижнего вкладышей. В сомкнутом состоянии формующие вкладыши образуют шестигранник, для квадратных гаек - соответственно квадрат; в исходном положениями формующие вкладыши разомкнуты.Устройство...

Номер патента: 940972

Опубликовано: 07.07.1982

Авторы: Белявский, Бескорсый, Боярунас, Гринвальд, Дрожин

МПК: B21H 3/10

Метки: метчик, отверстий, резьбовых

...значения от 0,25 до 0,75) .При изготовлении резьбы таким метчиком его направляющую часть вводят в предварительно изготовленное отверстие. Направляющая часть метчика имет диа- метр сгде В - наружный диаметр нанравляющей части;. д, - номинальный диаметр отверстия заготовки;Ь - предельное нижнее отклонениедиаметра отверстия заготовки;б - допуск на изготовление направляющей частиТак как допуск на изготовление направляющей части метчика на порядок меньший, чем допуск на отверстие, направляющая часть обеспечит возможность ввода метчика в любое отверстие, у которого нижнее отклонение диаметра не превышает предельного допустимого значения.Прн изготовлении резьбы метчнк ввинчивается в отверстие и формирует в нем резьбу методом пластического...

Номер патента: 940973

Опубликовано: 07.07.1982

Авторы: Гринблат, Матросов, Пашин

МПК: B21H 5/00

Метки: восстановления, зубчатых, колес, профиля

...5 зубчатых колес. На середине стола 14 станка укреплена плита 25, в расточке которой установлен винт 26, зафиксированный от осевого перемещения планками 27, Винт 26, имеющий на концах правую и левую нарезку соединен с гайками 28 корпусов 20 и служит для установки межцентрового расстояния накатников 23 и 24 и восстанавливаемого блока 5 зубчатых колес, После установки межцентрового расстояния корпусы 20 жестко фиксируются на столе 14 станка.Во взаимодействии станка с устройством используются следующие движения станка: вращение шпинделя 3; вертикальное движение подъемной консоли 12; движение каретки 13 поперечной подачи станка по подъемной консоли 1,2; продольное движение стола 14 не используется, и стол фиксируется неподвижно относительно...

Номер патента: 940974

Опубликовано: 07.07.1982

Авторы: Елкин, Лапин, Павлов, Панасенков

МПК: B21H 5/02

Метки: выдавливания, зубьев, изделиях

...профилю 5свобод- емещаю- процесчто про. и истру выдавливания зубьев на торцовых и конических поверхностях; на фиг, 4 - сечение по зубьям.В матрицу 1, на торцовой поверхности которой выполнен профиль готового изделия, помещают трубную заготовку 2 с оправкой 3.Выдавливание профиля зубьев происходит следующим образом.Матрице 1 и заготовке 2 с оправкой 3 сообщают вращение. Роликом (раскатным валком) 4 с усилием Р воздействуют на торцовую поверхность заготовки. Получая вращение от контактирующей поверхности, ролик раскатывает с одновременной 15 огбортовкой торцовую поверхность заготовки, создавая перемещающийся по периметру локализованный очаг деформации. При этом пластическая деформация охватывает вае,поперечное сечение, располо- о...

Номер патента: 940975

Опубликовано: 07.07.1982

Авторы: Аникеенко, Иванов, Сухобрус, Холодный

МПК: B21H 8/00

Метки: инструмент, односторонних, периодических, прокатки, профилей

...возможностью вращения от привода в направлении, противоположном направлению вращения профилированного валка, а остальные гладкие валки расположены равномерно вокруг цилиндрической поверх. ности приводюго гладкого валюа с возможностью взаимодействия с последним.На чертеже показан предлагаемый инструмент.Инструмент состоит из профилированного валка 1, установленного с возможностью вращения от привода (на чертеже не показан) в направлении прокатки, и гладких валков 2 и 3. Валок 3 с наибольшим диаметром установлен с возможностью940975 истые во Источники информации,внимание при экспертизе: 1. Авторское269121, кл. В 2. Авторское204310, кл. В свидетельство, СССР 21 Н 7/14, 17.06.68.свидетельствоСССР 21 Н 8/00, 12.10.66. Составитель М. Мигачева...

Номер патента: 940976

Опубликовано: 07.07.1982

Авторы: Гаврилов, Казанская, Лисеев, Матвеев, Милютин, Муконин, Панфилов, Садковский, Сафонов, Сорокин, Целиков

МПК: B21H 8/00

Метки: линия, периодических, поточная, производства, профилей

...заготовки на концах изделия образуется воронка, и, следовательно, концы с воронкой необходимо отрезать, Если брать цилиндрическую заготовку строго определенного объема, р,авного нли немного больше объема изделия, то концы изделия все равно будут длиннее, чем нужно, но пустотелыми. При этом внут 940976ренняя поверхность в образующейся на концах воронке получается рваная. Если же катать изделие из заготовки с конус- ными концами, то воронка не образуется или она значительно уменьшается. Только в этом случае можно брать строго определенный объем металла заготовки, Это и обуславливает включение дополнительного стана в линию для предварительной формовки заготовки.На фиг, 1 показана схема предлагаемой линии; на фиг. 2, 3 и 4 - схемы...

Номер патента: 940977

Опубликовано: 07.07.1982

Авторы: Удовенко, Фетисова

МПК: B21H 8/00

Метки: станок, труб, формовки

...4 с формующим роликом 6 установлены под углома к оси заготовки, а ролик 7 (внутренний)установлен с противоположным по отно 1 шению к формующему ролику углом наклонар, причем в общем случае аф. Причемвнутренний ролик 7 выполнен с переменным профилем, соответствующим внутренней конфигурации изделия,Станок для формовки труб работаетследующим Образом,После установки корпуса 4 с формующим роликом 6 так, что его ось составляетс осью заготовки угол а, равный 1 - 15,внутрь полости ролика 6 вводят внутренний ролик 7, причем его ось составляет сосью заготовки угол Р, равный 1 - 15.Заготовку 13, зажатую в шпинделе 14,вводят в пластический контакт с роликом6, после чего задают вращение заготовке13, В результате сцепления заготовки 13 сформующим...

Номер патента: 940978

Опубликовано: 07.07.1982

Авторы: Вавилов, Ворона, Гринавцев, Грицук, Казначеев, Лиханский, Поляков, Сагитов

МПК: B21B 1/08, B21H 8/00

Метки: горячекатаный, периодический, профиль

...без ребер рифления величиной в 1,2 раза шире по отношению к ширине основания с ребрами рифления объясняется необходимостью наличия минимальной площади основания для крепления профиля болтами к барабану.Увеличение ширины основания без ре бер рифления более чем в 3 раза по отно.шению к ширине основания с ребрами рифления снижает эффективность использования данного профиля, а также конструктивно нецелесообразно. Минимальный угол 110 определен исходя из минимального диаметра применяемых барабанов молотилок, Максимальный угол 160 определен исходя из максимального применения диаметра барабана молотилок.5 Периодический профиль крепитсячастью основания без ребер рифления непосредственно к барабану без применения коробчатого профиля, что...

Номер патента: 940979

Опубликовано: 07.07.1982

Авторы: Гавриленко, Грицук, Долгокер, Клягин, Морозов, Нестеров, Паско, Сапнов, Соленый, Татаринов

МПК: B21H 8/00

Метки: арматурной, периодической, прокатки, стали

...обжатия по ширине калибра по другим законам, обеспечивающимсравнительно малые отклонения от линейного закона, существенно не изменяютформу сечения предчистового раската,размеры которого при этом остаются в рекомендуемых пределах. В результате этого прокатывается профиль 5 с уменьшенной высотой на вертикальной оси калибра3 или профиль б с дополнительной продольной лыской 7 на вертикальной оси калибра 3, Выступы 8 на профилях 5 и 6 свысотой й образуются при прокатке раската 1 в калибре 2 путем заполнения металлом впадин 9 в ручьях валков. Поразъему калибра 2 на профилях 5 и б образуются боковые продольные лыски 10,Вогнутость 1 на раскате 1 способствует 10 15 20 25 30 35 40 45 50 55 60 65 уменьшению уширения металла в калибре 2, а...

Номер патента: 940980

Опубликовано: 07.07.1982

Авторы: Белик, Заика, Лиханский, Логинов, Сорокин

МПК: B21H 8/00

Метки: заготовок, периодической, продольной, прокатки, штучных

...нагрева участков заготовки выбирается в 280+.20 С. Промежуточные значения температурных значений и:грева участков заготовки в зависимости От перепада обжатий выбираются исходя из линейной зависимости (при условии равенства ширины, высоты, марки стали исходных заготовок). В случае перепада обжатий участков с максимальным и минимальным обжатием свыше 45 - 50 Оо увеличивать температурный диапазон перепада нагрева участков заготовки технологически не целесообразно и практически трудно осуществимо. В этом случае используют максимально возможный при выбранной температуре прокатки перепад температур нагрева участков заготовки с тем, чтобы добиться при данных условиях прокатки максимально возможного выравнивания давлений по длине...

Номер патента: 940981

Опубликовано: 07.07.1982

Авторы: Борисов, Сиднев

МПК: B21H 8/00

Метки: переменного, прокатки, профилей, сечения

...за счет увеличения составляющей скорости ,. перемещения ограничивающих элементов 3 в обратном направлении. Частота возвратно-поступательных перемещений ограничивающих элементов 3 подбирается таким образом, чтобы составляющая скорости их перемещения была значительно больше скорости свободного уширения металла, Составляющая 1 скорости перемещения ограничивающих элементов 3 в течение второго полупериода изменяет свое направление на противоположное, но влияния на скорость поступательного перемещения метал ла заготовки не оказывает из-за разрушения адгезионных узлов охватывания на границе ограничивающий элемент - заготовка.5 Пример осуществления способа.Прокатывалась заготовка из материала ЭИ 718 ИД. Температура начала прокатки 1050 С,...

Номер патента: 940982

Опубликовано: 07.07.1982

Автор: Подвиснев

МПК: B21H 9/00

Метки: выдачи, заготовок, магазин, плоских, поштучной

...позицию выдачи нижняя заготовка 7 накопителя 5. После съема заготовки 7 с позиции выдачи, например, захватом мани пулятора подается команда на перемещение питателя 2 справа налево. Теперь уже зацепом 4 .на позицию выдачи выдвигается нижняя заготовка 7 с дополнительного накопителя 6. При одном возвратнопоступательном ходе питателя 2 на позицию выдачи поступают две заготовки поочередно то с накопителя 5, то с дополнительного накопителя 6. Накопитель 5 и дополнительный какопитель 6 наклонены к направле- зО нию движения питателя 2 под углом а, 949982равным 72 - 75, что до минимума снижает вероятность их заклинивания при выдвижении питателем 2. Это объясняется следующим, Заготовки 7, которые укладываются в накопители, как правило, имеют по...

Номер патента: 942853

Опубликовано: 15.07.1982

Авторы: Кривов, Меркушев, Мокроносов, Торбило

МПК: B21H 5/00

Метки: выглаживания, зубчатых, зубьев, колес, поверхностей, рабочих

...1 выполнено в виде опоры 2 с установленной на ней шарнирно державкой 3, несущей выглаживатель 4 и имеющий пружину 5 для прижима выглаживателя 4 и рабочей поверхности б зуба 7, имеющего ножку 8, головку 9 и вершину 10. На рабочей поверхности б зуба выполняют риску 11 5 Одна из сторон зубьев 12 - нерабочая, а между зубьями располагаются впадины 13. Обрабатываемое зубчатое колесо 1 устанавливается в центрах токарного станка 1,на чертеже не показано) . Враще-. ние зубчатому колесу 1 сообщают от шпинделя станка. При вращении колеса 1 по стрелке выглаживатель 4 перемещается по рабочей поверхности 6 зу- З 5 ба 7 колеса 1 поперек ее образующих в направлении от ножки 8 зуба 7 к головке 9. По мере вращения зубчатого колеса 1 рабочая...

Номер патента: 942854

Опубликовано: 15.07.1982

Авторы: Купреев, Лебедь, Сумин, Хазин

МПК: B21H 5/02

Метки: зубчатых, колес, прокатки

...и поэтому не пре"пятствует свободной загрузке заготовки 6. Плоский копир 15 находится вкрайнем левом положении, что обеспечивает отвод гладкого вспомогательноговалка 5 от заготовки 6. После установки заготовки 6 на шпиндель 7 кронш 44тейн 11 со смонтированным на нем механизмом подачи гладкого вспомогательного валка 5 перемещается вниз таким образом, что вспомогательный валок 5 оказывается на уровне заготовки 6, При этом точка пересечения оси шпинделя 7" накатываемой заготовки 6 с проекцией оси гладкого вспомогательного валка 5 на плоскость, проходящую через оси зубчатых валков, располагается на середине ширины калибра, образованного зубчатыми валками 1 и 2. Копир 15 под действием штока гид" роцилиндра ( не показаны) перемещается...

Номер патента: 888382

Опубликовано: 15.07.1982

Авторы: Бухиник, Никифоров, Поляков, Руденков, Санкин

МПК: B21H 3/08

Метки: внутренними, прокатки, ребрами, спиральными

...на профилированной оправке, что приводит к образованию зуба с вершиной, отличной от заданной формы. ванных ребер заготовки прикладывают дполнительное усилие, направленное паралельно оси заготовки, в направлении пркатки. На фиг. 1 изображена схема осуществления способа.Способ осуществляется следующим образом.10 Заготовку 1 нагревают до температуры1050 - 1100" С, выдерживают при этой температуре 18 - 20 мин. Затем ндсдживаютзаготовку 1 на оправку 2, покрытую технологической смазкой, например графитовой,15 и прокатывают в валках 3. В момент захвата заготовки 1 валками 3 к оправке 2прикладывают усилие Р, дсйствующес в направлении прокатки. В момент выходазаготовки из валков тянущее усилие Р сни 20 мается, После этого изделие вместе с...

Номер патента: 944717

Опубликовано: 23.07.1982

Авторы: Акельев, Бондарев, Данилин, Суворин

МПК: B21H 1/18

Метки: клеть, прокатная

...в штампе 18. Включается гидроцилиндр б, и каретка 3 совершает рабочее перемещение. Рабочий заднего конца прокатываемой .заготовки по штампу в направлении, обратном прокатке.Целью изобретения является упрощение конструкции клети и повышение ф качества прокатанных иэделий,.Поставленная цель достигается тем, что прокатная клеть, содержащая установленные в станине рабочий валок, каретку с расположенным на Иней плоским рабочим инструментом, кинематическую цепь, свяэувающую рабочий валок с кареткой,. и привод перемещения каретки, снабжена меха- низмом установки углового положения И рабочего валка, выполненным в виде муфты предельного момента располо- женной в кинематической цепи, фиксаторов, смонтированных на,станине, и упора, установленного...

Номер патента: 946748

Опубликовано: 30.07.1982

Авторы: Блажнов, Валетов, Дмитриев, Парышев, Шумилин

МПК: B21H 1/02

Метки: шкивов

...1 обо да и проФиль реборд 2 в процессе прокатки на стане оформляют наклонными и нажимными валками. Причемторцовые поверхности обода выполняютнаклонными, образующими между собой 30 угол дс,. Затем торцовые поверхности946748 Формула изобретения Составитель И. МентяговаТехред 3. Палий Корректор Е. Рош Редактор Ю, Се 13/17 Тираж 702 Под ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4сно Заказ 5 тент", г. Ужгород, ул. Проектная лиал ППЧ 1 обода осаживают по ширине на прессе с доведением их до взаимно параллельнога состояния по всему периметру шкива. Так как угол наклона боковых поверхностей обода при прокатке постоянен, то в процессе осадки его 5 на прессе также на постоянную...
