Верзилов

Номер патента: 1208276

Опубликовано: 20.04.2000

Авторы: Верзилов, Гейхман, Онищенко

МПК: E21F 11/00, G02C 7/12

Метки: защиты, индивидуальное, наблюдения, средство

Индивидуальное средство защиты и наблюдения, содержащее шлем с закрепленной на нем осветительной фарой и с возможностью поворота защитные очки, отличающееся тем, что, с целью обеспечения наблюдения объектов за пылью в шахтах, оно снабжено оправой и тремя поляроидами, два из которых установлены в защитных очках так, что их плоскости поляризации параллельны друг другу, а третий поляроид закреплен в оправе, которая с возможностью поворота и фиксации установлена на фаре.

Номер патента: 1200461

Опубликовано: 30.01.1994

Авторы: Верзилов, Елецкий, Иванов, Кудрявцев, Ли, Любанов

МПК: B21H 5/00

Метки: горячей, зубчатых, накатки, профилей

СПОСОБ ГОРЯЧЕЙ НАКАТКИ ЗУБЧАТЫХ ПРОФИЛЕЙ, преимущественно звездочек цепных передач, при котором заготовку нагревают по периметру токами высокой частоты, перемещают на позицию накатки, накатывают зубчатый профиль радиально перемещаемыми вращающимися накатниками, отличающийся тем, что, с целью повышения качества обработки и производительности за счет совмещения процессов накатки и термообработки, заготовку нагревают по периметру токами высокой частоты до температуры 1000 - 1020oС, перемещают на позицию накатки с выдержкой 1 - 1,5 с, накатывают со скоростью радиального перемещения накатников 5 - 20 мм/с, при этом процесс формообразования зубчатого венца заканчивают при температуре 820 - 860oС, охлаждают до температуры...

Номер патента: 1630562

Опубликовано: 23.03.1993

Авторы: Адищев, Верзилов, Воробьев, Потылицын, Углов

МПК: G21K 1/06

Метки: излучения, линейно, монохроматического, поляризованного, рентгеновского

...имеющих азимутальнуюкоординату у, излучение будет линейно поляризована со степенью поляризации, равной единице, а ориентация плоскостиполяризации определяется соотношением(3).Поскольку в реальной ситуации область наблюдения надифракционном пятнеимеет конечные размеры (определяемые,например; размерами отверстия каллиматора), интенсивности 3; и Л-о оыражениях(2) следует усреднить по конкретным размерам области наблюдения о каждом частномслучае. При этом степень поляризации окакется несколько меньше 1, Размеры области наблюдении следует подбирать изусловия оптимального соотношения междуинтенсивностью поляризованного излучения и степенью поляризации,В известных способах изменение поло. жения плоскости поляризации может осуществляться...

Номер патента: 1570465

Опубликовано: 23.10.1991

Авторы: Верзилов, Качановский, Скакун

МПК: G01N 31/00

Метки: выделения, жидкую, мишеней, растворимых, трития, фазу

...просачивается в реакционную колбу 6, перенося туда растворенное вещество мишени. Если скорость растворения мишени падает, то подвод тепла к колбе 6 прекращают 2 р При этом давление паров в ней становится меньше атмосферного и раствор с поддерживающего фильтра 5 засасывается в колбу 6. Возобновление подачи тепла вновь вызывает кипение, 25 и процесс растворения возобновляется. Таким образом растворитель многократ но участвует в процессе растворения и в нем благодаря изотопному обмену накапливается тритий. Процесс раство-ЗО , рения мишени проводят в негерметичнозакрытом устройстве. Если в процессе растворения выделяются газы (например,. растворение карбоната лития в кислоте), то пары растворителя улавливают в охлаждаемом соединитель ном...

Номер патента: 1402235

Опубликовано: 15.12.1990

Авторы: Афанасьев, Белевитин, Верзилов, Зиганов, Ромоданов

МПК: H05H 7/00

Метки: генератор, нейтронов

...атак,что бегунок 14, посаженный в паз ку"лачка 9 одним концом и прикрепленныйк держателю 10 мишени другим, перемещает мишень 5 тоже со скоростью Я,по радиусу К, причем параллельное перемещение держателя мишени осущестнляется с помощью направляющих кареток 11, Кулачок, вращаясь с угловой скоростью я =я,/и .(и - коэффициент, редукции), обеспечивает непрерывное изменение радиуса К так, что шаг между витками спирали Ь с ростом радиу"са К уменьшается, причем любая единица площади поверхности мишени облучается пучком ускоренных ионов одинаконое количество времени. После- прохождения критической точки А (фиг.4) или точки В траектория дви-жения по раскручинающейся (закручивающейся) спирали изменяется на обрат" ную.Таким образом, по...

Номер патента: 1306308

Опубликовано: 30.05.1990

Авторы: Верзилов, Качановский, Ромоданов, Скакун

МПК: C01B 6/26, G01N 31/00

Метки: литийсодержащих, соединениях, трития

...нагреваютдо 100 С и поддерживают температуруив течение 15 мин. Раствор уксуснойкислоты конденсируется в измерительном сосуде. После окончания выпарки 0измерительный сосуд отсоединяют отсистемы и добавляют в него жидкийсцинтиллятор. Активность трития определяют на жидкостной сцинтилляторной системе типа МагКТ 11, откалиброванной для абсолютных измерений образцами стандартной тритиевай водыи образцами, облученными в аттестованнам канале реактора Ф 1. Измерен-ная активность составляет 8, 1 х50х 10 " Ки/гчто соответствует концентрации трития,. равной 1,66 хх 10 ядер Т/г и хорошо согласуется 08 2с расчетной величиной, равной 1,74 х х 1 О ядер Т/г.8Растворение образца в смеси уксусной и соляной кислоты с объемным соотношением 1:2-2,7...

Номер патента: 1555509

Опубликовано: 07.04.1990

Авторы: Верзилов, Зборщик, Прохоров, Сарамуд

МПК: E21D 17/02

Метки: индивидуальной, крепи, перекрытие

...отверстия 7 для размещения штыря 4. В щеках 6 скобы 5 выполнены также прямоугольные отверстия 8 для раэмеще 1 ния распорного клина 9. Распорное устройство 3 содержит балку 10, на35 одном .конце которой расположен кронштейн 11. Кронштейн 11 и скоба 5 расположены на противоположных сторонах балки 10. На базовом верхняке 1 и на навешиваемых верхняках 2 выполнены конические отверстия 12 для установки распорного .устройства 3, стойки 13 и 14 - для установки под базовый верхняк после передвижки конвейера на новую дорогу.45Возведение крепи с помощью предлагаемого устройства осуществляется следукнцим образом.К нижней полке базового верхняка 1 подносят распорное устройство 3 так, чтобы скоба 5 щеками 6 охватила50 верхняк 1, а конические...

Номер патента: 1497533

Опубликовано: 30.07.1989

Авторы: Адищев, Верзилов, Воробьев, Потылицын

МПК: G01N 23/20

Метки: монокристаллов, совершенства, структурного

...определения интегральной ширины профиля, как впрототипе, Так же замечено, что угловая ширина центрального минимума несколько уменьшается с уменьшениембрэгговского угла отражения.Чувствительность и точность способа будут определяться угловой шириной центрального минимума, статистическими ошибками измерений, разрешением детектора, а также методическими погрешностями (угловой расходимостью пучка заряженных частиц,многократным рассеянием и др.). Дляисключения методических ошибок исследуется профиль углового распределения от эталонного кристалла, который считается совершенным, имеет такие же размеры и располагается нэксперименте в той же геометрии, чтои исследуемый.ПКИ образуется по всей толщинекристалла, на пути пролета черезнего...

Номер патента: 1489909

Опубликовано: 30.06.1989

Авторы: Верзилов, Иванов, Любанов

МПК: B21H 5/00

Метки: зубчатого, накатки, профиля, цилиндрического

...повыше ого профиля запределения меетени ие качества получа го чет равном талла.На чертеже показана схема о ствления способа.Первоначально заготовка 1 р лагается в начале конических у 2 и 3. В момент прохождения пр ных секторов 4 и 5, лишенных з заготовка 1 подается на величи вдоль оси, при этом время должно быть меньше времен споасткодолььев,ДЬ таль 45. подачии прохождеготовкой.на заготовсток длино Накатыва с нагревом2000 Гц. азуется конический уч(71) Ростовский научский институт техноления(56) Авторское с1319990, кл. В ия секторов 4 и 5 над ри каждой подаче на Д АЬ, а при попада- Св яду цилиндрическимироизводится окончаа зубьев на заготове произведено вгорячуюдуктором ТВЧ частотой1489909 Полученные заготовки соответствуют9-10-му...

Номер патента: 1425333

Опубликовано: 23.09.1988

Авторы: Верзилов, Егоров, Кретов, Милехин, Петров

МПК: E21D 9/10, E21D 9/12

Метки: комбайн, проходческий

...ограждением 16 груди забоя, а на распорной раме 4 установлен предохранительный полок 17, перекрывающийот падения все сечение выработки,В целях улучшения условий трудаи техники безопасности между лыжами 7распорной рамы 4 укреплена направляющая 18, которая выполнена в видекольцевых цапф, Этими цапфами направляющая 18 взаимодействует с лыжами 7распорной рамы 4, Цапфы направляющей 18 в лыжах 7 установлены с воэ- - 50можностью поворота направляющей 18 относительно оси, проходящей через осицапф, Так как оси цапф направляющей18 установлены относительно комбайна поперек, то и сама направляющаяимеет возможность поворачиваться относительно поперечной оси комбайна.В направляющей 18 размещен оголовок 19 с опорным фланцем 20 става 21 пассажирского...

Номер патента: 1377406

Опубликовано: 28.02.1988

Авторы: Абдрахманов, Бурчаков, Верзилов, Егоров, Зайнуллин, Ибатуллин, Лаврушко, Лукаш, Пережилов, Перов, Ярунин

МПК: E21F 5/00, E21F 7/00

Метки: гидрообработки, толщи, угленосной

...5 в угленосиую толщу 2, При этом рабочее давление нагнетания не превыша ет технически возможных показателей и в среднем составляет 25-40 МПа. Известные механические заколонные пакера имеют длину пакерующей части 1,2 м (это обусловлено длиной пакеру ющей резины, которая выпускается промышленностью), а гидравлические паке," ра типа "Хельтер" - до 3 м. Однако гидравлические пакера вследствие их неустойчивости образование деформаций из-за отсутствия в них жесткой50 несущей системы) не всегда приме-. нимы и при указанных давлениях нагнетания полностью не перекрывают зону обработки, поэтому при давлениях более 25 МПа происходит переток.рабо 55 чей жидкости из обрабатываемой зоны в затрубную часть скважины позади пакерного приспособления....

Номер патента: 1303729

Опубликовано: 15.04.1987

Авторы: Бурчаков, Верзилов, Евангулов, Егоров, Лукаш, Меркурьев, Николаенко, Пережилов, Рыбчак, Ярунин

МПК: E21F 5/00, E21F 7/00

Метки: гидрообработки, поинтервальной, продуктивной, толщи

...10 О-цый водный раствор соляной кислоты). Меловая суспензия может иметь различные композиции например вес.ьььь,:Мет 40Карбоксилметилцеллюлозя (реагецт стябььлизятор )Вода Гельцементный мост обладает достаточной прочностью и хорошо разбуривается. Его состав может иметь различные композиции, например, вес,:Тампонажный портландцемент для скважин 48,8Глинопорошок 9,7Вода Остальное В связи с тем, что гельцементный раствор также обладает седиментационными свойствами, а при этом может иметь место образование пустот и каверн в мосте, то над гельцементным мостом необходимо иметь слой из вязкоупругой композиции, например, вес.о:Гипан 55Мочевиноформальдегидная смола 20Соляная кислота 10Формалин 6Вода Остальное.20 Вязкоупругая композиция в...

Номер патента: 1287973

Опубликовано: 07.02.1987

Авторы: Верзилов, Киселев, Любанов

МПК: B21H 5/02

Метки: зубчатым, накатывания, наружным, профилем

...от электродвигателя главного привода 12 через клиноременную передачу 13, редуктор сменных шестерен 14, блок червячных редукторов 15 и 16 и шарнирно - шпиндели 17 и 18, Центральный шпиндель 1 вращается от главного привода 12 через редуктор 20. Суппорты 22 с закрепленными в них накатниками 11 с помощью гидроцилиндров 23, конечных выключателей, гидрораспределителей (не показаны) быстро подводят к заготовке 19.Осуществление первой и второй рабочих подач происходит с помощью элементов гидросистемы стана. В начальный период деформирования на первой рабочей скорости подачи нагретый металл осаждается и образуется бочка. В дальнейшем по мере подачи формообразующих валков бочка растет и касается реборд, после чего начинается усиленный...

Номер патента: 1272315

Опубликовано: 23.11.1986

Авторы: Верзилов, Гейхман, Джамалдинов, Карлеба, Онищенко

МПК: G05D 27/00

Метки: автоматической, воды

...трехфазного напряжения на его выходе уменьшаются напряжение и частота. Это приводит к уменьшению количества захватываемого материала магнитным полем обмотки 7 из второго аккумулнрующего сосуда 21 к более слабому уплотнению материала в трубе 6 и на участке 2 трубопровода, так как уменыцилась напряжен. ность движущегося магнитного поля, создаваемого обмоткой 7, и уменьшилась скорость движущегося магнитного поля. Чем меньше зернистого материала поступает в зону очистки воды, чем медленее он двигается н чем меньше он уплотнен, тем легче через него проходит вода и тем меньше она очищается. Уменьшение степени очистки воды продолжается до тех пор, пока ее прозрачность в зоне установки призмы 30 снова не достигает заданного значения.Если же...

Номер патента: 1263880

Опубликовано: 15.10.1986

Авторы: Бурчаков, Верзилов, Гуревич, Дианов, Красюк, Мукаев, Садчиков, Шарипов, Ялевский, Ярунин

МПК: E21F 7/00

Метки: выработанного, газоносных, дегазации, пластов, пород, пространства, сближенных, угольных, шахт

...после выхода горных работ в зону влияния гидрорасчленения. С1263880 Составитель И. Федяева Техред И. Верес Корректор О. Луговая Тираж 436 Подписное ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий 1 3035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор М. БандураЗаказ 5539/34 1Изобретение относится к горной промышленности и может быть использовано для дегазации сближенных пластов, газоносных пород и выработанного пространства угольных шахт.Цель изобретения - снижение трудоемкости работ за счет повышения устойчивости скважин к разрушению и уменыпения их количества.На фиг. 1 показано расположение сетки скважин, пробуренных с поверхности; на фиг. 2 - разрез А - А на фиг. 1;...

Номер патента: 1237287

Опубликовано: 15.06.1986

Авторы: Верзилов, Егоров, Иванов, Любанов, Церна

МПК: B21D 11/06, B21H 3/12

Метки: винтовых, двойных, спиралей, шнеков

...Москва, Ж, Раушская наб ,д, М 5 Подписное Производственно-полиграФическое предприятие, г. Ужгород, ул. Проектная 4 Изобретение относится к обработке металлов давлением, а именно к способам изготовления двойных винтовых спиралей шнеков, и может быть использовано для изготовления шнеков транс портеров,Целью изобретения является повышение качества спиралей путем обеспечения заданной точности их формы в отношении взаимного расположения стенок.Изготовление двойных винтовых спиралей осуществляется следующим образом. Листовую заготовку изгибают вдоль 15 ее длины с обеспечением заданного взаимного положения кромок и прокатывают в двухслойную винтовую ленту заданного диаметра и шага. Наибольшему обжатию подвергают заготовку в месте ее...

Номер патента: 1222381

Опубликовано: 07.04.1986

Авторы: Верзилов, Ли, Нефедов

МПК: B21H 5/00

Метки: зубчатых, колес, накатки, стан

...типоразмеры деталей типа звездочек.На чертеже представлена кинематическаясхема стана,Стан для накатки зубчатых колес содержит привод 1, клиноременную передачу 2со шкивами 3 и 4, горизонтальные валы 5 1 Ои 6, шпиндели 7, размещенный между нимицентральный шпиндель 8 для заготовок 9,установленные с возможностью замены и радиального перемещения относительно однодругого два сменных зубчатых колеса 10 15и 11. Одно сменное колесо 10 связано с накатными валками 12 с помощью передаточного механизма редуктора с червячным колесом 13 и червяком 14 вала 6 и шпинделя 7, 20 Второе сменное колесо 11 связано с центральным шпинделем 8 с помощьк) передаточного механизма, включающего червячный редуктор из колеса 15 и червяка 16, промежуточные...

Номер патента: 1210945

Опубликовано: 15.02.1986

Авторы: Верзилов, Жириков, Иванов, Любанов, Рычков

МПК: B21H 5/02

Метки: двухвенцовых, звездочек, инструмент, накатки

...изобретения - повышение точности обработки, уменьшение стоимости накатных валков, стойкости, упрощение конструкции.На фиг. 1 показан инструмент для накатки двухвенцовых звездочек общий вид; на фиг. 2 - конструкция накатных валков.Инструмент для накатки двухвенцовых звездочек содержит два противолежащих в одной плоскости накатных валка 1 и 2, установленных на параллельных осях 3 и 4. Накатные валки имеют рабочие ручьи 5 и 6, образованные ребордами 7 - 10 и зубьями зуб чатого венца инструмента. Накатные валки 1 и 2 снабжены гладкими кольцевыми ручьями 11 и 12, выполненными на ребордах 7 и 10, при этом каж дый гладкий кольцевой ручей расположен против рабочего ручья, противолежащего валка. Гладкие ручьи 11, 12 повторяют форму...

Номер патента: 1205172

Опубликовано: 15.01.1986

Авторы: Верзилов, Дорофеева, Дубницкий, Мишин, Такташов

МПК: G09B 23/28

Метки: обучения, перкуссии

...- для детей 1-3 лет;тихая - для детей 3-12 лет;громкая - для детей старшегошкольного возраста и взросльи .При обучении тишайшей перкуссииобучающийся над областью легкихнаносят удар по пальцу-плессиметрус силой, при которой зажигаетсяодин светодиод 4, затем многократно повторяет удары, поддерживая загорание этого светодиода, - отрабатывает равномерность силы перкуторного удара и запоминает перкуторный звук, соответствующий "ясномулегочному звуку",Для тихой перкуссии сила в перкуторного удара увеличивается так,чтобы загорелись два светодиода4 и 5, Многократно повторяя, обучающийся отрабатывает силу и равномерность перкуторного удара при тихой перкуссии, запоминает звук.Для громкой перкуссии сила перкуторного удара увеличивается...

Номер патента: 1199390

Опубликовано: 23.12.1985

Авторы: Верзилов, Елецкий, Иванов, Любанов, Подпояскин

МПК: B21H 5/02

Метки: зубчатых, инструмент, накатывания, профилей

...перекрытия на число накатных роликов.1199390 К ое К(Реъ оеЭ где- шаг накатного роликаК - разность между радиусамиокружности расположения осей накатных роликов и их делительной окружностиГр - дробная часть коэффициента перекрытия, равного частному от деления на Составитель М. ЛасточкинаТехред И.Попович Корректор И. Муска дактор рьк Тираж 655 НИИПИ Государствен по делам изобре 035 Москва ЖЗаказ 6498 Подписноеого комитета СССРений и открытийРа шская наб. . 4 5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,4 1Изобретение относится к области обработки металлов давлением и может быть использовано для накатывания цилиндрических зубчатых колес.Целью изобретения является повышение качества обрабатываемых изделий...

Номер патента: 1113531

Опубликовано: 15.09.1984

Авторы: Верзилов, Гамсахурдия, Красносельский, Крашкин, Рогов, Худин

МПК: E21C 27/22

Метки: бурошнековой, выемки, угля

...удлинения одного шнекового става при укорачивании другого, буровые коронки каждого шнекового става расположены на их противоположных концах.На фиг. 1 показано предлагаемое устройство, общий вид;. на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2.Устройство состоит из исполнительного органа 1, выполненного в виде двух бесконечных цепей с установленными на них рабочими элементами, которые отделяют уголь от целика и доставляют его к шнековым ставам 2, двустороннего направляющего контура 3, служащего для направленного движения исполнительного органа и соединенного с валами шнековых ставов 2, двух шнековых ставов 2, которые передают движение исполнительному органу 1 и транспортируют отделенный от целика уголь на...

Номер патента: 1066707

Опубликовано: 15.01.1984

Авторы: Верзилов, Иванов, Ли, Любанов

МПК: B21H 5/02

Метки: бочкообразных, зубьев, формирования

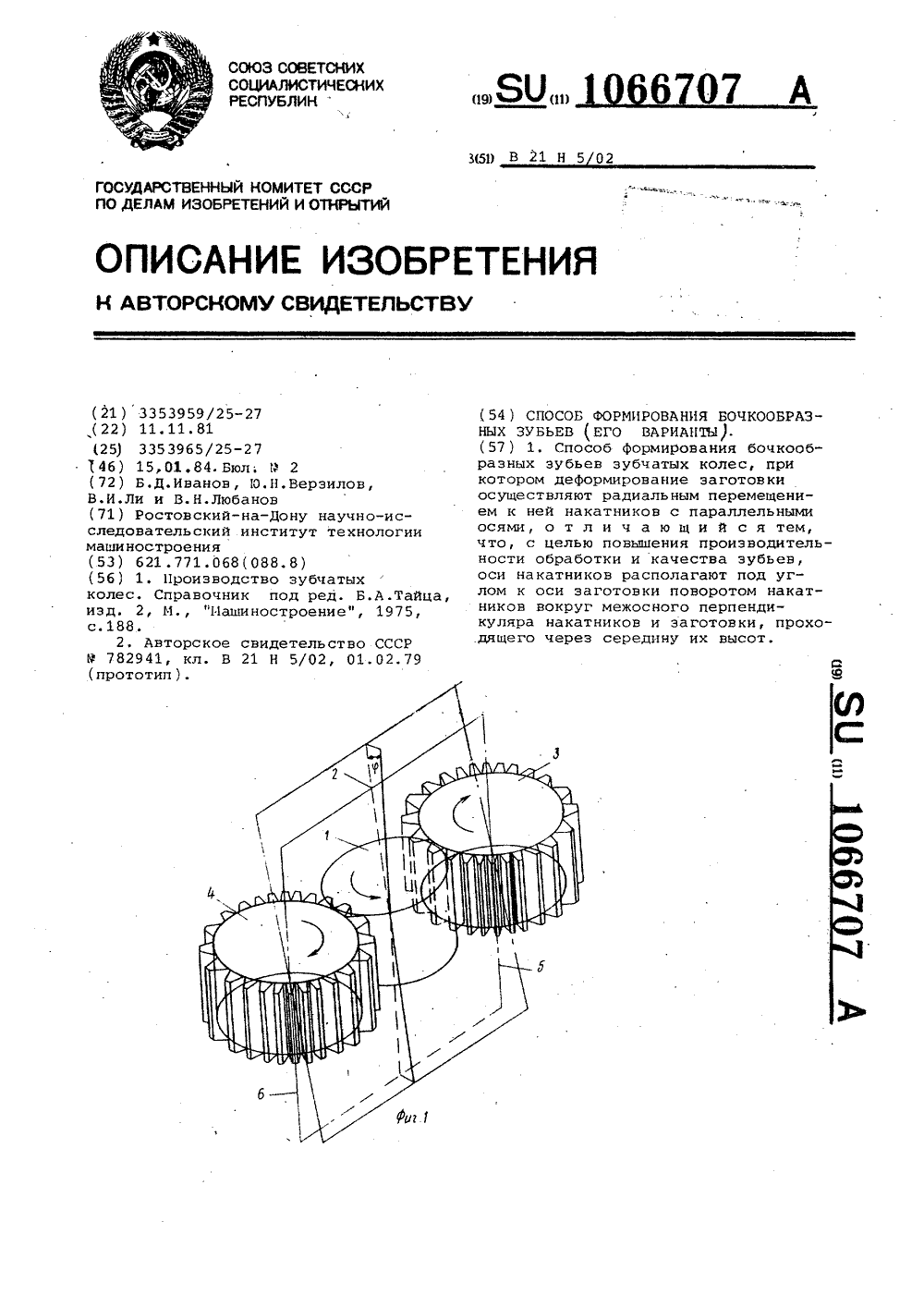

...На Фиг.1 изображена принципиальная схема способа, на фиг.2 - схема образования бочкообразного зуба; на фиг.3 - схема второго варианта способа.Заготовку 1 закрепляют на оси 2 между двумя накатниками 3 и 4, оси 5 и 6 которых наклонены к оси 2 под углом Р . При Формировании зубьев накатники 3 и 4 приближаются к оси заготовки, либо материал заготовки подается под накатники, Из-за того, что оси накатников 5 и 6 движутся к оси заготовки под углом , каждый накатник накатывает зуб заготовки с углом наклона и образующей заготовки, отличным от заданного на угол У . При этом каждый накатник деформирует свои участки образуемого зуба на фиг.2 заштрихованы , в результате чего эуб получает бочкообразную форму, 1066707 4утоненную у торцов, На...

Номер патента: 786126

Опубликовано: 30.06.1983

Авторы: Бородин, Верзилов, Дейников, Захаров, Иванов, Киселев, Любанов

МПК: B21H 5/02

Метки: горячей, зубчатых, колес, накатки, стан-полуавтомат

...холодная заготовка идет в накатные валки.Цель изобретения - повышение стойкости накатных валков и точности обработки,Это достигается тем. что предлагаемый стан-полуавтомат снабжен пироэлектрическим приемником суммарного излучения на основе сегнетокерамики, установленным в зоне узлапрокатки зубьев. соединенным электрически с установкой ТВЧ и системой управления станом.На чертеже схематически показанпредлагаемый стан. Он содержит станину 1, на которой установлены накатные головки 2 с возможностьюсближения и вращения, шпиндель 3,вокруг которого на позиции нагреваразмещен индуктор 4. Над торцовойчастью индуктора расположен пирометр 5, связанный через усилитель б с управляющим блоком 7, расположенным между индуктором 4 и установкой 8,...

Номер патента: 968445

Опубликовано: 23.10.1982

Авторы: Верзилов, Власович, Заставенко, Зборщик, Сарамуд, Соболь

МПК: E21D 23/04

Метки: амортизатор, крепи, механизированной, стойки

...фиксации стойки в осевом направлении.Указанная цель достигается тем,что амортизатор снабжен фланцем,установленным внутри корпуса междуупругим элементом и основанием своэможностью взаимодействия супругим элементом и закреплен настойке,На фиг. 1 изображен амортизаторс гидростойкой, установленной восновании секции крепи, продольный968445 Формула изобретения разрез; на фиг. 2 - разрез А-А на фиг, 1.Гидравлическая стойка 1 установлена в основании 2 секции крепи. К основанию прикреплен корпус 3, внутри которого размещен упругий элемент 5 4, имеющий кольцевую цилиндрическую форму с вертикальной наружной 5 и внутренней б поверхностями, Упругий элемент горизонтальной нижней поверхностью 7 опирается на верхнюю 10 поверхность 8 фланца 9,...

Номер патента: 967642

Опубликовано: 23.10.1982

Авторы: Верзилов, Ли, Любанов

МПК: B21H 5/00

Метки: зубчатых, калибровки, колес

...2 и 3, закрепленный в нем неподвижный наружный инструмент 4,выполненный с зубьями зубчатого колеса внутреннего зацепления, ведущий вал 5, жестко закрепленный на нем внутренний инструмент 6, выполненный в виде зубчатого колеса внешнего зацепления, и оправку 7, установленную с возможностью возвратно-поступательного движения по ведущему валу от закрепленного на нем профильного цилиндрического кулачка 8.Оправка 7 и кулачок 8 связаны установленным в направляющей 9 толкателем 10 посредством закрепленных на нем сухарика 11 и ролика 12. На оправке 7 с возможностью свободного вращения установлена опорная втулка 13 с пазами, внутри которых размещены свободновращающиеся упоры 14. Заготовка - калибрующее колесо 15 - размещается по пазам опорной...

Номер патента: 963656

Опубликовано: 07.10.1982

Авторы: Верзилов, Иванов, Любанов

МПК: B21H 5/02

Метки: зубчатых, колес, накатки

...зубчатого венца достаточно велика (так,что припуски на чистовую накатку малы ), то чистовая накатка может производиться вполугорячую с использованием температуры конца черновойнакатки, либо вхолодную. Во всехслучаях чистовой накатки нагретой заготовки температура деформируемого 40венца и тела заготовки должна выдерживаться постоянной. При чистовойнакатке заготовки вхолодную она может предварительно подвергнутьсяоперации фосфатирования, повышающей 45качество готовой детали.Подготовленная к чистовой накатке заготовка устанавливается на шпин.дель накатного стана и приводится всогласованное с накатными валкамивращение и взаимное перемещение, впроцессе которого поверхность зубьевнакатных валков приходит в соприкосновение с вершинами...

Номер патента: 935186

Опубликовано: 15.06.1982

Авторы: Верзилов, Ли, Подпояскин

МПК: B21H 5/02

Метки: валков, зубчатых, механизм, накатки, перемещения, профилей, радиального, стана

...одно колесо которой закреплено на приводном и шпинделе и кулачок, кулачок выполнен сотверстием, имеющим участок с винтовой нарезкой, на суппорте установлен винт с возможностью вращения в отверстии кулачка, а второе колесо закреплено на винте.На фиг. 1 изображен предлагаемый ме ханизм, общий вид; на фиг. 2 - вид Ана фиг. 1.Механизм перемещения суппорта содержит зубчатую пару, колесо 1 которой закреплено на шпинделе 2, а колесо 3 - на и винте 4. Винт 4 установлен на суппорте 5с возможностью вращения. Кулачок 6 выполнен с резьбовым отверстием, образует с винтом 4 винтовую пару и размещен на суппорте 5 с возможностью контакта с роликом 7, закрепленным на опоре 8. Пружина 9 предназначена для обеспечения постоянного контакта кулачка 6 с...

Номер патента: 929292

Опубликовано: 23.05.1982

Авторы: Верзилов, Кирпичников, Ковалев, Кузнецов, Мирошниченко

МПК: B21J 5/00

Метки: матрица, пустотелых

...отхода через режущую часть возникают дополнительные деформации отхода, вызывающие увеличение его размеров по мере выхода иэ цилиндрическогопояска, что обеспечивает съем отходас пуансона при обратном ходе,ф На Фиг. 1 схематически изображена матрица; на фиг. 2-4 - технологические переходы изготовления детали; на фиг. 5 - схема пробивки отверстия с4 одновременным получением фаски на нем с наружной стороны детали.Матрица содержит кольцевой выступ 1, конусный режущий поясок 2, сопряженный с цилиндрическим пояском 3. Кольцевой выступ 1 имеет форму клино. вого ребра с наружной 4 конусной поверхностью и внутренней 5. Угол конус- ности наружной поверхности 4 и его высота определяется углом и высотой зф фаски отверстия, обеспечивающей исклю...

Номер патента: 927400

Опубликовано: 15.05.1982

Авторы: Артеменко, Верзилов, Иванов, Любанов, Подпояскин

МПК: B21H 5/02

Метки: зубчатых, колес, накатки

...работает следующим образом.Опорный пуансон 8 и толкающийпуансон 9 располагаются на позициизагрузки А. Подвижные корпуса 1 и 2с помощью привода корпусов 3 приводятся во взаимное вращение, а зубьякомплектов накатных валков 6 и 7 обкатываются по зубьям направляющегоколеса опорного пуансона 8. Междуторцами опорного пуансона 8 и толкающего пуансона 9 с помощью подающего устройства 5 подается кольцевая заготовка, внутренний диаметркоторой меньше внутреннего диаметразубьев направляющего колеса опорногопуансона 8, Заготовка зажимается между торцами опорного пуансона 8 и направляющего пуансона 9 и в зажатомсостоянии передается в первую Позициюнакатки В, где фиксируется в осевомнаправлении. Через внутреннее отверстие заготовки подается первый...

Номер патента: 912366

Опубликовано: 15.03.1982

Авторы: Верзилов, Ли, Подпояскин

МПК: B21H 5/02

Метки: зубчатых, колес, накатки, стан

...а шток связан с другим суппортом, причем связь выполнена в видекоромысла и тяг,На чертеже изображен стан для накатки зубчатых колес, вид сверху.Стан содержит размещенные на стапне 1 суппорты 2 и 3 с накатниками4 и 5, размещенный между ними центральный шпиндель 6, для заготовки 7Составитель Н. Васильчикова ехред М,Тепер Корректор Г. Огар актор М,Тираж 702 П НИИПИ Государственного ко по делам изобретений 13035, Москва, Ж, Раодни сное митета СССи открытийушская наб.,4/ Филиал ППП фПатент, г. Ужгород, ул, Проектн 3 91236 направляющие 8 и 9, гидроцилиндр 10, закрепленный на суппорт,е 3, коромысло 11, установленное на штоке гидроцилиндра 10, тяги 12 и 13, каждая из которых закреплена на суппорте гайками 14и 15, и переставные упоры...
