Номер патента: 1389319

Опубликовано: 30.06.1994

Авторы: Захаров, Крапивин, Малков, Мирошкин, Рощин, Сулоцков, Супруненко

МПК: C21C 5/54

Метки: выплавки, оксидно-фторидных, рзм, содержащих, флюсов

СПОСОБ ВЫПЛАВКИ ОКСИДНО-ФТОРИДНЫХ ФЛЮСОВ, СОДЕРЖАЩИХ РЗМ, включающий смешивание компонентов шихты, их проплавление и рафинирование, отличающийся тем, что, с целью расширения сырьевой базы, в качестве материала, содержащего окислы РЗМ, используют фосфаты РЗМ в количестве 55-65 мас.%, которые сначала смешивают с 50% плавикового шпата от суммарного его расхода, затем добавляют графитовую и чугунную стружку в количестве 5-10% и 50-100% массы смеси соответственно, расплавляют при температуре 1650-1700oС, выдерживают в течение 30-35 мин, после чего дополнительно присаживают чугунную стружку в количестве не менее 50% от расплава и вторую половину плавикового шпата, выдерживают расплав в течение 30-35 мин и сливают.

Номер патента: 1246606

Опубликовано: 30.06.1994

Авторы: Бирюков, Гайнуллин, Грибанов, Зайко, Захаров, Малков, Поволоцкий, Рощин

МПК: C21C 5/54

Метки: модифицирующая, смесь

1. МОДИФИЦИРУЮЩАЯ СМЕСЬ для комплексного модифицирования стали кальцием и РЗМ в процессе электрошлакового переплава, содержащая кальций, РЗМ и кремний, отличающаяся тем, что, с целью повышения степени использования кальция и РЗМ, улучшения технико-экономических показателей и повышения эффективности модифицирования, в качестве РЗМ - содержащего материала смесь содержит окислы РЗМ, а компоненты взяты в следующем соотношении, мас.%:Кальций 18 - 27Окислы РЗМ 11 - 39Кремний Остальное2. Смесь по п.1, отличающаяся тем, что в качестве окислов РЗМ она содержит цериевый концентрат, содержащий, мас.%:Двуокись церия 45 - 55Окись лантана 18 - 22Окись неодима 16 - 17Окись празеодима Остальное.

Номер патента: 1100945

Опубликовано: 15.06.1994

Авторы: Бирюков, Гречин, Грибанов, Зайко, Захаров, Малков, Поволоцкий, Рощин

МПК: C22C 35/00

Метки: лигатура, стали

ЛИГАТУРА ДЛЯ ОБРАБОТКИ СТАЛИ, содержащая редкоземельные металлы, железо и никель, отличающаяся тем, что, с целью повышения усвоения редкоземельных металлов и уменьшения загрязненности стали неметаллическими включениями, она дополнительно содержит кальций при следующем соотношении компонентов, мас.%:Редкоземельные металлы 10 - 20Железо 5 - 12Кальций 6 - 12Никель Остальное

Номер патента: 1321048

Опубликовано: 30.05.1994

Авторы: Захаров, Мананникова, Черпухина

МПК: C03C 15/00, C09K 13/08

Метки: раствор, травильный

ТРАВИЛЬНЫЙ РАСТВОР, включающий плавиковую кислоту, предельный спирт и азотсодержащее соединение, отличающийся тем, что, с целью повышения качества обработки кварца, он содержит предельный спирт, выбранный из группы: бензиловый, изоамиловый, циклогексанол, изобутиловый и изопропиловый, а в качестве азотсодержащего соединения - диметилформамид при следующем соотношении компонентов, об. % :Плавиковая кислота 40 - 60Предельный спирт 10 - 40Диметилформамид 10 - 40

Номер патента: 1476980

Опубликовано: 15.05.1994

Авторы: Захаров, Мананникова, Черпухина

МПК: C30B 29/18, C30B 33/10

Метки: кварца, кристаллов, травления

СПОСОБ ТРАВЛЕНИЯ КРИСТАЛЛОВ КВАРЦА, включающий травление в растворе, содержащем неорганическую кислоту и нетравящие компоненты при нагреве, отличающийся тем, что, с целью уменьшения степени шероховатости поверхности, перед травлением кристалл обрабатывают в одном нетравящем компоненте или их смеси при нагреве до температуры в пределах 20oC от температуры травления.

Номер патента: 1047170

Опубликовано: 15.04.1994

Авторы: Жигулин, Жиздюк, Захаров, Зубов, Краснов, Лохова, Неверов, Стаканов, Толкачев

МПК: C08G 69/32

Метки: ароматических, сополиамидов, теплостойких

СПОСОБ ПОЛУЧЕНИЯ ТЕПЛОСТОЙКИХ АРОМАТИЧЕСКИХ СОПОЛИАМИДОВ добавлением к раствору м-фенилендиамина в диметилацетамиде эквимолярного количества смеси дихлорангидридов тере- и изофталевой кислот, взятых в соотношении 70 : 30 - 85 : 15, и последующей нейтрализацией реакционного раствора основанием, отличающийся тем, что, с целью упрощения технологии получения и повышения прочности волокон на основе сополиамидов, к раствору м-фенилендиамина добавляют дихлорангидрид терефталевой кислоты, затем дихлорангидрид изофталевой кислоты и после загрузки 90 - 97 мас. % дихлорангидридов реакционный раствор нейтрализуют и фильтруют.

Номер патента: 1767986

Опубликовано: 30.03.1994

Авторы: Бурмистров, Захаров, Сауткин, Стрелков, Фомин, Чернов

МПК: G06K 9/00

Метки: изображения, объектов, регистрации

СПОСОБ РЕГИСТРАЦИИ ИЗОБРАЖЕНИЯ ОБЪЕКТОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ1. Способ pегистpации изобpажения объектов, включающий фоpмиpование оптического изобpажения объектов, пpеобpазование его в pаспpеделение электpических заpядов, накопление заpядов, и пpеобpазование их в видеосигнал, отличающийся тем, что, с целью повышения точности за счет увеличения контpаста изобpажения, пpеобpазование оптического изобpажения объектов в pаспpеделение электpических заpядов и их накопление осуществляют одновpеменно путем непpеpывного фоpмиpования видеосигнала из одной гpуппы pаспpеделенных электpических заpядов и накопления дpугой гpуппы pаспpеделенных электpических заpядов, пpостpанственно связанных с электpическими заpядами пеpвой гpуппы, с...

Номер патента: 895032

Опубликовано: 30.03.1994

Авторы: Ачкасов, Вершинин, Ефанов, Захаров, Либман, Лоскутов, Позднев

МПК: C07F 9/20

Метки: 0-диэтилхлортиофосфата

СПОСОБ ПОЛУЧЕНИЯ 0,0-ДИЭТИЛХЛОРТИОФОСФАТА путем взаимодействия пpоизводного диэтилтиофосфоpной кислоты с пятихлоpистым фосфоpом в сpеде pазбавителя, отличающийся тем, что, с целью упpощения пpоцесса, увеличения выхода и улучшения качества целевого пpодукта, в качестве пpоизводного диэтилтиофосфоpной кислоты используют 0,0,0-диэтилтpиметилсилилтиофосфат, в качестве pазбавителя - тpиметилхлоpсилан или хлоpокись фосфоpа, взятые в количестве, в 1,4 - 2,3 pаза пpевышающем вес исходного пятихлоpистого фосфоpа, и пpоцесс пpоводят пpи темпеpатуpе от 5 до 25oС.

Номер патента: 784609

Опубликовано: 28.02.1994

Авторы: Быстров, Захаров, Климов, Медовиков

МПК: H01J 25/10, H01J 25/14

Метки: клистрона, многолучевого, резонаторная

1. РЕЗОНАТОРНАЯ СИСТЕМА МНОГОЛУЧЕВОГО КЛИСТРОНА, выполненная в виде последовательности из кольцевых резонаторов, отличающаяся тем, что, с целью снижения уровня паразитных видов колебаний по отношению к основному, увеличения полосы усиления и КПД при сохранении габаритов и веса клистрона, внутри каждого кольцевого резонатора расположен дополнительный резонатор, связанный с кольцевым аксиально-симметричным элементом связи, проходящим через общую для обоих резонаторов стенку.2. Система по п. 1, отличающаяся тем, что элемент связи выполнен в виде замкнутой кольцевой щели в общей для кольцевого и дополнительного резонаторов стенке.3. Система по п. 1, отличающаяся тем, что часть дополнительных резонаторов связана между собой...

Номер патента: 554709

Опубликовано: 15.02.1994

Авторы: Захаров, Михайлов, Соловьев

МПК: E04B 7/14

Метки: строительный, элемент

СТРОИТЕЛЬНЫЙ ЭЛЕМЕНТ, выполненный в виде пространственного блока, включающий подстропильные конструкции, стропильные фермы и плоские предварительно напряженные щиты, расположенные на уровне верхних поясов ферм, отличающийся тем, что, с целью упрощения конструкции, смежные плоские предварительно напряженные щиты соединены одни с другим узловыми фасонками, прикрепленными к решетке фермы на уровне верхних поясов.

Номер патента: 1624962

Опубликовано: 15.02.1994

Авторы: Белкина, Захаров, Кабачник, Кудрявцев, Рудавец, Шейнина

МПК: C07F 9/12, C10M 105/74

Метки: жидкостей, качестве, основы, термостабильных, фенил-(1-трифторметилалкил)фосфаты, функциональных

...в ССИ), д: мультимм; по 1,4840; Оа" 1,2298, плет при 034-1,05 м.д. (СН ), мультиплатНайдено., %; С 55,73; Н 5,09; Г 14,80; Р при 1,05-2,05 м.д. (СН 2 СН 2 СН 2), мультиплет7,68, 35 при 4,38-5,04 м,д. (СН), мультиплет приС 1 вН 20 Рз 04 Р6,85-7,56 м,д; (СвН 5);Вычислено, ,: С 55,67; Н 5,19; Р 14,68; П р им е р 3, Получение фенилбис-(1 Р 7,98.: . трифторметилпропил)фосфата (КЗК)Дифенил-(1-трифторметилпентил)фос- . Аналогично примерам 1 и.2 иэ 25,9 г.фат представляет собой бесцветную него- "0 (0,202 моль)1-трифторметилпропанола,21,1рючую жидкость, растворимую в пентайе, г (0,1 моль) фенилдихлорфосфата и 0,001эфире, ацетоне, спирте, четрцххлористом . моль катализатораполучают 31,6 г(80,2)углероде фвнилбис (1-трифториетилпр 2...

Номер патента: 2005215

Опубликовано: 30.12.1993

Авторы: Акопов, Атманов, Васильев, Гатов, Зарубин, Захаров, Мартьянов, Пирогов, Рахамимов

МПК: F03C 5/02

Метки: двигатель, жидкопоршневой, тепловой

...на фиг, 4 - сечение Б-Б50 на фиг. 3.Двигатель содержит последовательносоединенные испаритель 1, парожидкостный канал 2 с форсункой 3, холодильник 4 ирабочую нагнетательно-всасывающую тру 55 бу 5, заполненные рабочей жидкостью б.Форсунка 3 установлена в парожидкостномканале 2 на входе в испаритель 1 либо неподвижно, например, с помощью продольных перемычек 7 (фиг, 2), либо имеетвозможность ограниченного осевого пере 2005215сечение по длине форсунки уменьшается внаправлении испарителя 1, а в кольцевойщели увеличивается, то скорость жидкостив форсунке будет больше, чем в кольцевомканале, Имея высокую начальную скорость,струя жидкости, выходящая из форсунки,впрыскивается в испаритель 1, попадает навсе его теплообменные...

Номер патента: 1839686

Опубликовано: 30.12.1993

Авторы: Захаров, Котов

МПК: D01H 5/80

Метки: валики, вытяжного, надевания, нажимные, покрытий, прибора, текстильной, эластичных

...19 распределительного вала 18 и установлены с возможностью перемещения навстречу. одна другой соосно оси нажимно го валика 4.Средство 13 для растягивания эластичных покрытий 6 (фиг,2, 3, 4. 7) содержит две каретки 27, на которых закреплены стержневые упоры 28, консольно смонтирован 1839686модействия с клинообразными лепестками 30 для их разведения и образования расширяющегося в, направлении к механизму 8 фиксации оси нажимного валика 4 разжимного конуса 31, причем стержневой упор 28 смонтирован с возможностью прижатия к торцу нажимного валика 4 посредством клинообразных лепестков 30.Механизм 8 фиксации оси нажимного валика (фиг,2, 5, б, 1, 10) расположен нэ станине 1 между двумя упорами 9 для удержания эластичных покрытий соосно оси...

Номер патента: 1839613

Опубликовано: 30.12.1993

Авторы: Ганиев, Захаров, Муфазалов

МПК: A01J 11/16, B01F 3/00

Метки: гомогенизатор, жидких, многокомпонентных, продуктов

...головка в разрезе; на фиг,З - сечение А - А на фиг,2,Гомогенизатор включает (фиг.1) приемную емкость 1, насос 2 с приводом, гомогенизирующую головку 3, сливную емкость 4. Приемная емкость 1 соединена с приемным патрубком 5 насоса 2. Нагнетательная линия (трубопровод) 6 насоса 2 разветвлена на две линии и соединена с входным патрубком гомогенизирующей головки 3. Тангенциальный выходной патрубок соединен со сливной емкостью 4,Гомогенизирующая головка 3 выполнена с двумя вихревыми генераторами волн, каждый из которых состоит из вихревой камеры 8 с тангенциальными входными каналами 9, Вихревые камеры расположены соосно с навстречу друг к другу, Между соплами вихревых камер образован кольцевой канал 10, который сообщается с кольцевой...

Номер патента: 1839612

Опубликовано: 30.12.1993

Авторы: Ганиев, Гранова, Захаров, Зуев, Муфазалов

МПК: A01J 11/16, B01F 3/00

Метки: волновой, гомогенизатор

...сверхсуммаркьй эффект). Одним из них является эффектгидроакустической и гидродинамической кавитации,. Ка витация в свою очередь способствуетт повышению степени дисперснасти,35 На фиг. 1 изображена принципиальнаясхема волнового гамагенизатара; ка фиг. 2- волновая гомогенизирующая головка, разрез; ка фиг. 3 - сечение А - А на фиг, 2; на фиг,4 - сечение Б-Б на фиг. 2; на фиг, 5 - сечение40 В - В на фиг, 2; на фиг, 6 - вид Г на фиг, 2.Волковой гамагенизатар включает (см.фиг, 1) приемную емкость 1, насос 2 с приводом, волновую гамагенизирующую головкуЗ, сливную емкость 4, Приемная емкость45 1 соединена с приемным патрубкам 5 насоса 2, Волновал гамогенизирующая головка3 установлена ка кагнетательнай линии 6насоса 2 и выходом соединена...

Номер патента: 2004868

Опубликовано: 15.12.1993

Автор: Захаров

МПК: F16J 15/34

Метки: торцевое, уплотнение

...передвиж. ной обоймы 10. Уплотнительные кольца 1, 2и 3 образуют две пары трения, Пара трения,образованная кольцами 1 и 2, является рабочей, а пара, образованная кольцами 2 и 3,- резервной. Спомощью передвижнойваоймы 10 промежуточное кольцо 2 центрируется по отношению к неподвижному кольцу 3 и, кроме того, посредствам выступов 11и 12 подвижной обоймы 10 производитсястапарение промежуточного кольца 2. Выступы 11 и 12 расположены на одной оси ивзаимодействуют с продольными пазами 13нэ наружной поверхности промежуточногокольца 2 и Т-обрээными канавками 14 уплотнительных колец 1 и 3. Более подробное описание формы и расположениявыступов, пазов и Т-образных канавок дано на фиг.2 - 5,На фиг,2 показана конструкция передвижной обоймы 10. На...

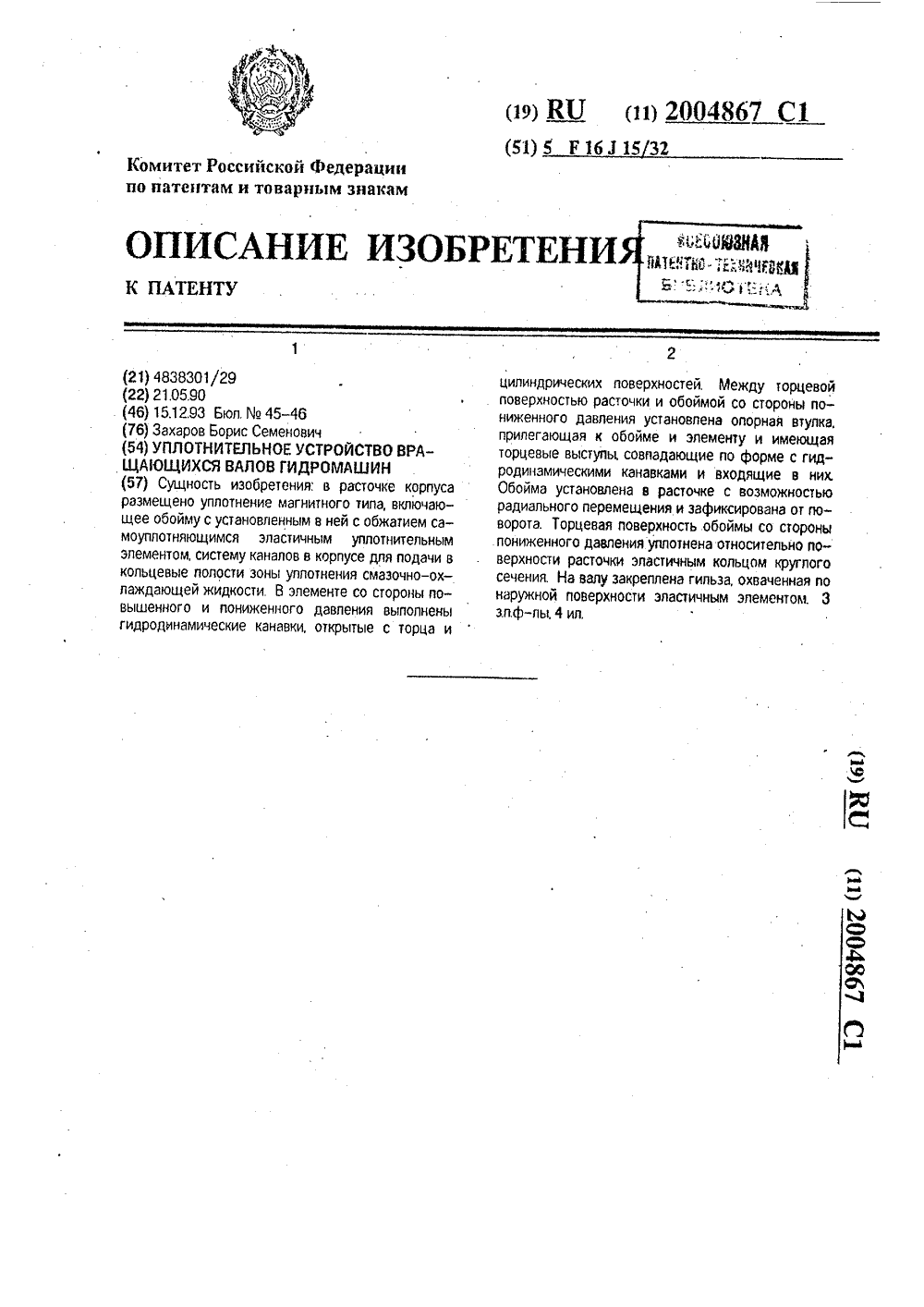

Номер патента: 2004867

Опубликовано: 15.12.1993

Автор: Захаров

МПК: F16J 15/32

Метки: валов, вращающихся, гидромашин, уплотнительное

...элементом 7, обеспечивая тем самым реким гидро- динамического трения на участке уплотнительного элемента 7 со стороны повышенного давления 12,Со стороны пониженного давления 13 в канавках 14 размещены торцевые выступы 17 опорной втулки 16, В силу этого при сжимании даже под высоким давлением элемента 7 канавки "14 сохраня 1 от свою форму и размеры, смазочно-охлаждающая жидкость со стороны пониженного давления 13 попадает в зону трения и под всем эластичным уплотнительным элементом 7 и гильзой 3 при повышенных давлениях сохраняется жидкостное трение, вследствие чего в значительной степени увеличивается стойкость уплотнения.Во время всей работы элемент 7 находится практически во всестороннем сжатии без изменения первоначальной...

Номер патента: 2004852

Опубликовано: 15.12.1993

Автор: Захаров

МПК: F04D 7/02

Метки: агрессивных, насос, перекачивания, сред, углеводородных, центробежный

...в виде поршневого гидравлического аккумулятора дифференциального действия, поршневая полость которого сообщена с буферной камерой, э штоковая со всасывающей полостью насоса,На фиг,1 представлена принципиальная схема центробежного насоса; нэ фиг,2 - конструкция системы герметизации вала,Центробежный насос для перекэчивания агрессивных и углеводородных сред.2004852 например сжиженных газов, содержит корпус 1 со всасывающей и нагнетательной полостями 2 и 3, установленный в нем. вал 4, внутреннее и наружное торцовые уплотнения 5 и 6 с буферной камерой 7 между ними 5 и гидроэлеватор 8, всасывающая линия 9 которого сообщена с буферной камерой 7, а активное сопло 10 - с нагнетательной полостью 3 насоса, В корпусе 1 выполнена кольцевая...

Номер патента: 2004769

Опубликовано: 15.12.1993

Авторы: Захаров, Литвинов, Сурков, Сухов

МПК: E21B 19/06, E21B 21/02, E21C 1/02 ...

Метки: бурильное, верхнеприводное

...- Б по подьемно-поворотному устройству 28, состоящему из корпуса 44, имеющего пять вертикальных расточек, из которых одна центральная предназначена для поворотной оси 45, две для установки в них гидро- цилиндров подъема 46 и две для установки направляющих 47(см, фиг.З), воспринимающих реактивный момент от поворота поворотного рычага 48 со штропами 49 для ручного элеватора 10 (см. фиг,1).В верхней части корпус 44 имеет проушины, посредством которых и оси 50 он крепится к корпусу 26 трубодержателя 8, На верхний конец поворотной оси 45 установлена плита 51, опорный подшипник 52, зубчатое колесо 53 и гидромотор 54 с шестерней 55, К корпусу 26 трубодержателя 8 приварены косынки со встроенными в них фиксаторами 56 (см, фиг.З).Верхнеприводное...

Номер патента: 2004474

Опубликовано: 15.12.1993

Авторы: Захаров, Чекулаев, Шоржин

МПК: B65G 27/00

Метки: вибрационный, питатель

...2 реактивную плиту 3 с установленным на ней в подшипниках 4 подпружиненным вертикальным валом 5, 20044745 10 15 ше, чем в замененном им шаре, подобном шару 22, что создает большую динамич ность в упругой системе и обеспечивает ты,25 30 35 40 45 50 55 связанным с чашей 6, кулачки с упорами 7 и промежуточной плитой 8 и вибровозбудитель 9 колебаний.Промежуточная плита 8 установлена на реактивной плите 3 посредством шарнирных опор 10. Вибровозбудитель 9 колебаний выполнен в виде электромагнитного вибратора 11, якорь 12 которого жестко закреплен на подпружиненном пружинами 13 и 14 валу 5, а кулачки 15 шарнирно при помощи осей 16 и шариков 16 закреплены на чаше б и с возможностью взаимодействия с упорами 7, расположенными в...

Номер патента: 2004414

Опубликовано: 15.12.1993

Автор: Захаров

МПК: B27B 25/00

Метки: пиломатериалов, питатель

...2. Нэ раме 4, для исключения возможности удара о нее балки 9, установлен упор 16.Питатель работает следующим образом,При помощи груэоподъемного механизма (не показан) пакет пиломатериалов 17 обьемом 4-6 м, увязанный обвязочнымзсредством, например, стропами 18, плавно опускается на кантовэтель до контакта с Формула изобретения ПИТАТЕЛЬ ПИЛОМАТЕРИАЛОВ включающий раму, загрузочное устройство, наклонный цепной конвейер с упорами и отбойникэми, промежуточные наклонные балки и привод, отличающийся тем, что, с целью упрощения конструкции и повышения надежности, загрузочное угтройство 5 10 15 20 25 30 35 40 45 балками 9, Под действием массы пакета, за счет смещения центра его тяжести. относительно центра вращения О на величину 1, балки 9...

Номер патента: 2004153

Опубликовано: 15.12.1993

Автор: Захаров

МПК: A01K 83/06, A01K 85/00

Метки: мормышка

...мормышка в исходном состоянии (без насадки), вид сбоку; на фиг.2 - то же, вид сверху; на фиг.З - положение пружин при введении насадки; на фиг.4 - положение насадки при ловле рыбы; на фиг.5 - сечение А-Я на фиг.4; на фиг.6 - положение пружин при подсечке рыбы.Мормышка (фиг.1) содержит корпус 1 с крючком 2 и две закрепленные одним концом в корпусе пружины 3 для закрепления насадки. Свободные концевые участки пружин 3 выполнены раздельными и расположены у жала 4 крючка со стороны его бородки 5, Они могут быть изогнуты под тупым углом и могут быть расположены так, чтобы вершины угла изгиба находились у бородки 5, а свободные концы пружин - у поддева 6 крючка. Расстояние "э" между пружинами 3 (фиг.2) может быть равным или большим...

Номер патента: 2004152

Опубликовано: 15.12.1993

Авторы: Захаров, Рыбочкин

МПК: A01K 57/00

Метки: автоматизированная, координат, матки, положения, пчелиной

...признак присутствия матки отсутствует при просмотре всех рамок, то эту операцию повторяют в другое время (поз.11, 13, 15, 16). При отсутствии матки выдается информация отсутствия (поз.14).Если признак присутствия матки имеется (поз.5), то просматривают следующую рамку (поз.7) и вновь анализируют признак присутствия матки (поз.8). При отсутствии признака присутствия формируется рисунок предыдущей рамки с координатами пчелиной матки, а так ке аксонометрический рисунок с местом ее нахождения (поз.9,12). В автоматическом режиме просмотра (поз.4) ЭВМ 1 самостоятельно определяет номер рамки, где находится матка, и выводит на экран дисплея ее рисунок с номером (поз.9).ЭВМ 1 может так же по запросу оператора (пчеловода) вывести на экран...

Номер патента: 1688612

Опубликовано: 15.12.1993

Авторы: Захаров, Костромин, Краснов, Поддубный, Сальников, Фетисов, Шалаев, Щербаков

МПК: D01F 6/60

Метки: волокна, полиметафениленизофталамида

...м е р 2. Волокно получают аналогично примеру 1. Степень пластификационной вытяжки составляет 3,4.После сушки волокно подвергают термовытяжке с вытяжкой в 1,2 раза в течение 30 спри 280 С. затем режут, сортируют, упаковыеают. Суммарная степень ориентационной вытяжки составляет 3,4 х 1,2 = 4,08,Волокно имеет следующие показатели;Линейная плотность,текс 0,218Прочность при растяжении, г,с/тексУдлинение приразрыве, % 42,0Усадка волокна на воздухепри 300"С, % 50,0Из полученного волокна изготавливаютбумагу со следующими соойстоами,Масса, г/м 50,2Толщина, мкм 54,0Плотность, г/см30,91Электрическая прочность, ко/лм 22,2Пробойное напряжение, кВ 1,31Предел прочностси при растяжении,МПа;вдоль 65,0поперек 28,0Относительное удлинение, %,одоль...

Номер патента: 2003722

Опубликовано: 30.11.1993

Авторы: Захаров, Толстогузов

МПК: C22C 33/04

Метки: производства, углеродистого, ферромарганца

...в печи и запутывающиеся в нем при выпуске металла и шлака из печи, но и прюер 1 го на 98 оУ,корольки диаметром более 0,2 мм, образующиеся в шлаке в результате восстановления из него (МпО) углеродом электродов и углеродом мелочи кокса, запутавшемся в шлаке. В результате полностью ликвидируются потери металла в виде корольков и капель со шлаком, С другой стороны достаточная высота металла в промежуточном устройстве ( 1 м перед началом выпуска0,7 м в конце выпуска) позволяет выпускать металл соверщенно свободный от шлака, т,к. шлак выпускаемым в ковш металлом засасываться не будет, В результате ликвидируются как потери сплава при отделении его от шлака (потери с загущаемым шлаком), а также и основная масса потерь металла потери в...

Номер патента: 2002982

Опубликовано: 15.11.1993

Авторы: Захаров, Мулюкин, Пономарев, Цих, Чегодаев

МПК: F16C 17/08

Метки: опора, упругодиссипативная

...6,Дросселирующий канал 7 для прокачиваемой смаэывающей среды соединен через 20 дросселирующее отверстие 8 с внутреннейполостью 9 цапфы 2.Во внутренней полости 9 цапфы 2 выполнена дросселирующая клапанно-седель,. ная пара 10, 11 клапан 10 который поджат 25 к седлу 11 возвратной пружиной 12 с противонаправленным давлению прокачивземой смазывающей среды усилием, Клапан 10 снабжен хвостовиком 13, который введен в контакт 14 с малоплечими окончаниями за крепленного осями 15 на цапфе шарнирноцентробежного чувствительного элемента 16; большеплечие окончания снабжены резьбовыми вставками 17 с изменяемой длиной плеч и равновесными массами 18.35 Равновесные массы 18 симметрично зафиксированы относительно оси вала 1 при помощи стяжной пружины 19...

Номер патента: 2002301

Опубликовано: 30.10.1993

Авторы: Бурба, Захаров, Колычев

МПК: G05B 23/02, G06F 15/46

Метки: надежности, объектов, показателей

...изоб ретения55УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПОКАЗАТЕЛЕЙ НАДЕЖНОСТИ ОБЪЕКТОВ, содержащее первый генератор такто"Неисправно". Триггер 9 устанавливается в "1" по импульсу через элемент И 6 при поступлении сигнала "Неисправно" и в "0" при изменении состояния триггера 8 с нулевого на единичное, Первому режиму соответствует состояние "1" триггера 8 и "0" триггера 9, второму режиму - состояние "0" триггера 8 и "1" триггера 9, третьему режиму- состояние "1" обоих триггеров.8 первом режиме производится подсчет времени исправной работы, во втором . времени восстановления, в третьем . количества отказов (при переходе объекта из состояния "исправно" в состояние "неисправно").С выхода задатчика 13 признаков показателей надежности на вход блока 11...

Номер патента: 2002083

Опубликовано: 30.10.1993

Авторы: Герасименко, Завалишин, Захаров, Лобанов, Сагаков, Салагуб

МПК: F02B 47/00

Метки: внутреннего, двигателя, работы, сгорания

...сгорания и выпуска отработавших газов из цилиндра, в начале воспламенения топлива в заряд подают многоатомный газ, а одновременно с впрыском воды осуществляют подачу одно- атомного газа.На чертеже представлена схема двига. - теля, реализующего описываемый способ.Двигатель содержит цилиндр 1 с размещенным в нем поршнЕм 2, кинематически связанным с кривошипно-шатунным механизмом 3, систему 4 подачи топлива и зажиФормула изобретения СПОСОБ РАБОТЫ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ, путем впуска в цилиндр свежего заряда, его сжатия поршнем, воспламенения топлива в камере сгорания в конце сжатия заряда, сгорания, впрыска воды в камеру сгорания по достижении. в последней максимальных давления и температуры, расширения продуктов гания, форсунку 5 и...

Номер патента: 2001843

Опубликовано: 30.10.1993

Авторы: Захаров, Лисс, Марин

МПК: B64D 1/00

Метки: аварийного, вертолета, надувных, поплавков, приводнения

...показан вид сбоку на вертолет с системой надувных поплавков; на фиг. 2 - то же, вид спереди.Система надувных поплавков для аварийного приводнения вертолета содержит два основных поплавка 1, расположенных в плоскости, близкой к вертикальной, имеющих форму, близкую к тору, и два носовых поплавка 2, закрытых в транспортном положении 3 профилированными жесткими обтекателями 4 с обводами, характерными для днища лодок. Основные поплавки 1 закреплены на основных опорах 5.шасси позади центра тяжести вертолета, В транспортном положении 6 поплавки 1 укладываются в ложементы каркаса и накрываются матерчатым чехлом, Основной поплавок выполнен с перегородками 7, разделяющими его на три отсека, а носовой - с перегородкой 8, разделяющей его на два...

Номер патента: 2001821

Опубликовано: 30.10.1993

Авторы: Дрихель, Животовский, Захаров, Смирнов

МПК: B63B 3/02

Метки: судно, сухогрузное

...высота борта приводит к возрастанио лассы корпуса и, как следствие, к снижению грузоподьемности на внутренних водных путях из-за невозможности увеличения осадки. Таким образом, недостатком этого решения является высокая металлоемкость корпуса судна,Формула изобретенияСУХОГРУЗНОЕ СУДНО, содержащее корпус с баком, выполненные в корпусе грузовые люки с комингсами и кормовую надстройку, отличающееся тем, что, с целью улучшения эксплуатационных характеристик, оно снабжено установленными5 10 15 50 20 25 30 35 40 45 Цель изобретения - уменьшение металлоемкости корпуса без изменения грузоподьемности судна.Указанная цель достигается тем, что у корпуса судна, содержащего комингсы и крышки грузовых люков, отдельные водо-...
