Захаров

Номер патента: 730963

Опубликовано: 30.04.1980

Авторы: Абрамов, Захаров, Мирошник, Фрундин

МПК: E21C 35/24

Метки: вождения, горных, машин, направленного, фотоприемное

...М округляется до ближайшегс большего целого числа.Элементы 3, реализующие логическую фУнкцию 2 И-НЕ, подключены по входам к парам фотоэлементов, равно. удаленных от центра фотоприемного устройства, например, входы первого на чертеже элемента 3 подключены к нижнему фотоэлементу 1 и верх нему фотоэлементу 2 и т. д. Элемент 4 является многовходовым и реализует по каждым объединенным входам логическую функцию 2 И-ИЛИ, Элемент 4 подключен по первым из объединенных по И входам к фотоэлементам 1, а по вторым - к выходам элементов 3. Аналогичный элемент 5 подключен по первым из объединенных по И входам к фотоэлементам 2, а по вторым - к выходам элементов 3. Выходы элементов 4 и 5 являются выходами устройства.Устройство работает следующим...

Номер патента: 730861

Опубликовано: 30.04.1980

Авторы: Захаров, Зброжек, Кухтин, Лапин

МПК: C22C 38/18

Метки: конструкционная, сталь

...разливке предварительно рфскисленной, 25 алюминием стали. Полученные 30 кг слитки проковывают на прутки 14 х 14 мм, из которых вырезают заготовки образцов для механических испытаний, Заготовки подвергают термической обра ботке по следующим режимам;1 режимУлучщекие (закалка), 0 С 900Выдержка, ч 1 35Охлаждение вомасле, отпуск, СВыдержка, чОхлаждение вводе40 630 2% Предел Твердость, НВ Свойства проч- теку- ности, 1 ести, кг/мм кг/ммПредлагаемая 98-110 90-100 15-20 , 45-58 286-30 Известнаяя 105 95 302 ударных образцов: верхнему порогу хладноломкости (Тр ), среднему поро- бО гу хладноломкости (Тдо) и нижнемупорогу хладноломкости (Тяр ) . Склон-.ность к обратимой отпускной хрупкости характериэуют величиной смещения порога хладноломкости...

Номер патента: 730811

Опубликовано: 30.04.1980

Авторы: Захаров, Ипатов, Крюков, Новиков, Яковлев

МПК: C21B 7/16

Метки: горн, доменной, дутья, печи, подачи

...так, для интенсификации процессов горения в центральную часть горна подают кислород или компрессорный воздух через допол нительные удлиненные фурмы малого диаметра, которые предлагают пропускать либо внутри основных фурм, например фурма-труба с внутренним диаметром 45 мм и длиной б м вводится через воздушную фурму уменьшен ного диаметра на глубину 1,5-1,7 м.Наиболее близкой по технической сущности является подача дутья через установленные по окружности фурмы Разного диаметра, при которой семь дополнительных фурм диаметром 100 мм устанавливают над промежутками основного ряда фурм на расстоя"нии 2500 мм. Применени лополнительного ряда фурм ому ходу печи.При использовании на каждом горизонте фурм одинакового диаметра недостигается...

Номер патента: 729066

Опубликовано: 25.04.1980

Авторы: Захаров, Касаткин, Усачев

МПК: B29B 1/12

Метки: каучука, крошки, резиновой, смеси, сыпучей

...осиьыоеиыеЪ 2 127 бработк СК 620 760 СКИ10 обработаннаяпо предлагаемому способу 32 51 ольш 25 СКИ.3 Содержание а чуке 2-6 масс .Ъ Пример щейся крошки ре ыове каучуков С ЗОАРКМ) .2 Пол эиыов ой КД СК 1 чеыие ыеслип смеси (ыа ос 3, СКМС орошкообраэыых омпозицию, сока и окиси маг:2, Полученыую хлоропреыоный ла ваыии,екс ДЗОЪ В смесителе для пматериалов готовят кстоящую из окиси циыыия при соотношениикомпозицию вводят втекс Лпры перемешиХлоропреыовый латКомпозиция 5 ЪВода 6Реэиыовые смеси измельчают ыадробильыой устаыонке типа ДКУ-М совместно с приготовленной дисперсией.После измельчеыия реэиыоньи смесейполученную после фильтрации массу за одержаыие иыгредиеытонреэиыоных смес 1 эй нес.Ъ КД КМС 3 ОА 1КИ"3 5а.О 2,0 1,0 3,0...

Номер патента: 729038

Опубликовано: 25.04.1980

Автор: Захаров

МПК: B24B 41/04

Метки: бабка, полировальная

...котором размещенрегупируемый клапан 12, На нижнемконце шпинделя 6 укреппен держатепь13, соединенный шпипьками 14 и гайками 15 с ппеншайбой 16. К планшайбе 16иглами 17 зекреппен инструмент 18,Ппаншайба 16 соединена с держателем13 центральной шарнирной парой 19.Между ппанщайбой 16 и держателем 13размещен эластичный резервуар 20, выпопненный в виде кольцевой камеры исоединенный с гофрированным стаканом 8канапом 21.Мономер 22, установленный на воздуховоде 11 между кпепеном 12 и стаканом 8, служит дпя визуального опредепения рабочего давления.Шарнирная пара 19 выполнена в видеусеченного конуса 23, установленногосвоей шаровой опорой в пятке усеченного конуса 24, причем конусы обращены своими большими основаниями навстречу друг к...

Номер патента: 728952

Опубликовано: 25.04.1980

Авторы: Дитц, Захаров, Калашников, Тикоцкий

МПК: B21B 37/54

Метки: моталкой, непрерывного, прокатки, стана, холодной

...Формула изобретения Тираж 986 Подписное ЦНИИПИ Эакаэ 1874/11 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 которой соединен с выходом управляемого ограничителя, другой - с эадатчиком ширины полосы.На чертеже дана принципиальная схема предлагаемого устройства.Устройство содержит регулятор 1 и задатчик 2 натяжения полосы, функциональный преобразователь 3, вход которого соединен с выходом задатчика 4 толщины полосы, а выход - с одним из входов сумматора 5, на другой вход которого подается сигнал с выхода интегратора 6, входы которого соединены с выходами датчика 7 скорости моталки и датчика 8 натяжения полосы, управляемый ограничитель 9, один из входовкоторого соединен с выходом суммато ра 5, а другой - с выходом датчика 10 натяжения...

Номер патента: 729634

Опубликовано: 25.04.1980

Авторы: Вытовтов, Захаров, Петухов

МПК: G11C 11/00

Метки: изображений, преобразования

...(2)Однако у тавенно ограниченневозможностических изображБель изобрети примененияения воэможических изо С. Захаров и П, А. Петухо тного устройок формивыход кока промежуомму та тор, и формирочной запиФВ.ф вф3 729стью к спектру, соответствующему излучению, освещаемому обрабатываемуюкартину. Оптический коммутатор 2 выполнен в виде зеркального обпоратора, оськоторого расположена под углом 45к оптической оси блока 1 формированияизображения. Диск зеркального обтюратора разбит на зеркальные к прозрачные участки так, чтобы обеспечить желаемый режим записи-, считывания изоб Оражения в блоке 3 промежуточной записи.Считывание скрытого изображения, записанного в блоке 3 промежуточной записи,осуществляется в период прохождения прозрачным...

Номер патента: 729589

Опубликовано: 25.04.1980

Авторы: Бойкевич, Захаров

МПК: G06F 9/20

Метки: адреса, формирования

...5 обращения состоит из элементор И 18 для выдачи сигналов обра щени и элемента И 19 для разрешения 55 и сийронизации сигнала обращения,соответственно с управляющим выходом1 коммутатора адресов блоков памяти и группой выходов дешифратора обращения, входы которого подключены к информационным выходам коммутатора адре сов блоков памяти, первая группа входов которого соединена с первой группой входов устройства, а вторая груп. па - с группой выходов блока приоритета и группой адресных выходов источников запросов устройства.На чертеже представлена структурная схема устройства. Устройство содержит блок 1 анализа состояния запрашиваемых блоков памяти, блок 2 приоритета, коммутатор 3 адресов блоков памяти, дешифратор 4 обращения, блок 5...

Номер патента: 729374

Опубликовано: 25.04.1980

Авторы: Бусыгин, Захаров, Попов, Рабеко

МПК: F02B 23/08

Метки: внутреннего, двигатель, сгорания

...вытеснения 6, прилегающей к выпускному каналу 3, размещена в головке блока 1, Обе поверхно. сти вытеснения выполнены в виде оваланеправильной формы, причем большая ось 8 оваларавна диаметру цилиндра, дуга со стороны впускного канала 2 выполнена по форме отверстий под клапаны, а площа. ди поверхностей вытеснению 5 и 6, прилегающие к впускному 2 и выпускному 3 ка.налам, выполнены в соответствии с соотно.шением 2:1,При работе двигателя на такте всасывания в камеру сгорания 4, выполненную в форме овала 7 неправильной формы, поступаетгорючая смесь в виде двух симметричныхзавихрений с каждого конца камеры. Такое же направленное движение потока горючей смеси продолжается и в самой камересгорания 4, что приводит к повышению...

Номер патента: 728009

Опубликовано: 15.04.1980

Авторы: Захаров, Кичигин, Оловянишников

МПК: G01M 3/02

Метки: гидравлического, испытания, стенд, труб

...труба скатывается по направляющим состенда. 3в одной плоскостй двуплечих рычагов, на одном плече которых установлен ролик, выполненный в виде двух усеченных конусов, сопрягающихся малыми основаниями друг с другом.Кроме того, подвижный узел снабжен фрикционными муфтами, соединенными со звездочками цепного привода, а фиксируемый узелустановлен с возможностью перемещения вплоскости, перпендикулярной продольному направлению перемещения испытуемой трубы.На фиг. 1 изображен общий вид стенда;на фиг. 2 - разрез А - А на фиг. 1; на фиг,3 -разрез Б - Б на фиг. 1.Стенд состоит из жесткой рамы 1, в кото-,рой на направляющих размещается испытуемая 1труба 2, На одном конце рамы имеется фиксируемый герметизирующий узел 3,...

Номер патента: 727938

Опубликовано: 15.04.1980

Авторы: Виноградов, Захаров, Крисанов, Христич

МПК: F16N 17/06

Метки: действия, прерывного, прокатных, смазочное, станов

...связанных подающиеся в формирователь сигналов 13,дый из которых со- который преобразует их в импульсы необугловым смещени ходимой формы и полярности, Затем они поию к предыдущему ступают на входы элементов сравненийу с прокатным вал, С прокатным валком жестко связанементы сравнений сельсин-датчик 25, а с ним электрическиитель со входами сельсин-приемник 26, который вращается2 о синхронно и синфазно с прокатным валком,ено предлагаемое На валу сельсин-приемника установлены- блок-схема конт- диски 24, каждый из которых имеет одинвыступ, смещенный по отношению к соседт из автоматической нему на угол .2 Г(И, где И- число смаи трубопроводов 1, 25 зочных автоматических питателей (а,бртлюгов 3, к наруж- з), На пути движения...

Номер патента: 727689

Опубликовано: 15.04.1980

Авторы: Захаров, Литвиненко, Моторный, Половина

МПК: C21B 7/00

Метки: доменной, печи, скип

...- повышение надежности работы снипа эа счет снижения динамических нагрузок,Цель достигается тем, что обе Колесные пары установлены в подвесках,снабженных упругими элементами, расположенными между колесными осями ипродольными кронштейнами, нижние торцы которых жестко соединены траверсой, при этом пальцд установлены вупругих втулках, эаключенных в корпусах поперечных кронштейнов.На фиг, 1 изображен предлагаемыйскип; на фиг, 2 - то же, разрез А-Ана фиг, 1; на фиг, 3 - разрез Б-Бна фиг. У.;: Скип содержит кузов 1, установленный на колесных парах: передней 2 изадней 3, Каждая колесная пара 2 и 3имеют подвеску 4, состоящую из продольных кронштейнов 5, поперечныхкронштейнов б и пальца 7, соедийенного с колесной осью 8. Нижние...

Номер патента: 727318

Опубликовано: 15.04.1980

Авторы: Захаров, Захарова

МПК: B22C 7/04

Метки: модельная, оснастка

...плоскости которых совпадают с верхней плоскостью рамы 1, Выемки 8 выполнены до выступов 6. На раме 1 расположены прижимные планки 9, закрепленные на ней болтами 10.Планки 9 расположен.т по всем четыремсторонам рамы 1. В прижимных планках 9 выполнены прорези 11 для болтов 10.Пазы 7, выполненные в раме 1, позволяют зафиксировать в ней как одну це727318 3лую подмодельную плиту, так и состоящую из нескольких секций.Предлагаемая модельная оснастка позволяет использовать несколько возможных вариантов набора секций (см,фиг.6).Сборка модельной оснастки осущесч вляется следующим образом.Боковые стороны подмодельных плит 2 входят в раму 1 с взором, что позволяет боковые стороны рамы 1 не обрабатывать, Затем набор секций подмодельной плиты 2...

Номер патента: 727173

Опубликовано: 15.04.1980

Авторы: Бандуровский, Захаров, Олейник, Серый, Ярмашев

МПК: A01D 41/00

Метки: жаток, зерноуборочных, камер, комбайнов, наклонных, полевая, работы

...привода катков 8 состоит из при. ьопного вала 14 и ремней 15, а также прижимного устройства 16. Для годачи хлебной массы, поступающей от испытываемых жатки 17 и наклонной камеры 18, на транспортер 4 служит приемный битер 9. Уплотнение 20 предотвращает потери хлебной массы. Для съемки процесса распределения хлебной массы по ширине транспортер может быть установлена кинокамера 21.Работает установка следующим образом.Хлебная масса, срезанная режущим аппаратом испытываемой жатки 17 псдается в наклонную камеру 18 и далее с помощью приемного битера 19 укладывается н горизонтальный ленточный транспортер 4. Свободно свисающие передние ветви приводных ремней 15 катков 8 мягко ложатся на поступающую хлебную массу за счет синхронности их скорости...

Номер патента: 726424

Опубликовано: 05.04.1980

Авторы: Буш, Захаров, Лукина, Мелешко, Морозов, Новак

МПК: G01C 15/06

Метки: реек

...Поставленная цель достигается тем;что ленту для нанесения шкалы и корпусизготавливают прессованием из одногои того же композита на основе углеродного волокнистого материала, пропитанного эпоксидной смолой, со схемой укладки волокон от 0 до 45 по отношениюк продольной оси рейки, а затем осуществляют их скрепление путем спрессовання,Спрессование производится при давлении, обеспечивающем наполнение армирующего материала до 60-70%, Укладка углеродного волокна производится по схеме,дающей минимальный коэффициент термического расширения, Корпус рейкиизготавливают тем же способом и спрессовывают с лентой. Профиль рейки можноизготавливать в виде тавра, двутавра,но лучше трапецеидального сеченич.Основными технико-экономическимипреимушествами...

Номер патента: 726131

Опубликовано: 05.04.1980

Авторы: Захаров, Кострыкина, Ляпунова, Хлебов

МПК: C08L 11/00

Метки: каучука, композиция, основе, хлоропренового

...цель достигается тем,что известная композиция на основе хлорпренового каучука, включающая окись магния и пирокатехин, дополнительно содержит двуокись марганца, а пнрокатехин в виде 25-30%-ного спиртового раствора при следующем соотношении компонентов, вес.%:Хлоропреновый каучук 84,9-91,5 Окись магния 3,6- 5,1 Раствор пирокатехина. Двуокись марганца 4,5- 8,5 Предлагаемую композицию получают путем перемешивания хлоропренового каучука с окислами металлов на смесильном оборудовании без введения, ирокатехина. Из смесей изготовляют пленки толщиной до 1 мм и выдерживают в спиртовом растворе пирокатехина. Густоту вулканизационных связей определяют методом равновесного набухания,Результаты исследования приведеныв таблице,,О...

Номер патента: 725958

Опубликовано: 05.04.1980

Авторы: Богомольный, Гжибовский, Захаров, Пугач

МПК: B65G 13/075

Метки: конвейера, роликового, тормозное

...на ролике.тоНаиболее близким к изобретению является тормозное устройство роликового конвейера, содержащее подвижно закрепленную на раме конвейера колодку с фрикционной накладкойдля взаимодействия с роликами конвейера и натяжные пружины, закрепленные одними концами на раме, а .вторым - на упомянутой колодке Д .Недостатком устройства является отсутствие регулировки прижатия колодки к ролику.Целью изобретения является повышение эффективности торможения путем регулировки и равномерного распределения тормозных усилий между роликами. Привведении накладки 1, выполнен " ной в виде усеченной пирамиды, между двумя роликами 9 конвейера возникает сила торможения, регулируемая поджатием пружины 3, причем в зависимости от веса груза 10, угла...

Номер патента: 725069

Опубликовано: 30.03.1980

Авторы: Захаров, Китаев, Стоянов, Ткачев

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...работы, прп отс 5 тствии импульсных зозм 5 ша 1 ощих действий, стабилизация выходного напряжения достигается путем изменения относительной длительности импульса в зависимости от усиленного сигнала ошибки, а сигнал в узел 9 определяет рабочую точку ре,гулирующего элемента 1 в открытом состоянии. При этом регулирующий элемент 1 работает в режиме ненасыщенного, ключа, В режиме импульсных возмущающих зоз. действующих воздействий со,стороны входа стабилизатора, узел 9 вырабатывает корректирующий сигналпоступающий на управляющий вход регулирующего элемента 1, и осуществляет амплитудную коррекцию напряжения на регулирующем элементе, что в свою очередь препятствует прохождению импульсных возмущений на выход стабилизатора.Импульсные возм 5 ща...

Номер патента: 724805

Опубликовано: 30.03.1980

Авторы: Захаров, Пентегов, Пруцков

МПК: F15B 13/01

Метки: гидравлический, гидроцилиндра, замок, односторонний

...замок работает следующим образом.При подводе давления по трубопроводу3 21 и отводе по трубопроводу 22, рабочая724805 Й Тираж 108 ЙоМЖЙ 6 ственнбгд Комитета СССР еййнй и открытий 5, Раушская наб., д. 4/5 каз 144/11 Изд.2 ПО Поиск Госуда по делам изоб 113035, Москва, Ж.ипографин, йр. Сапунова,жидкость под давлением проходит через отверстие 2 в полость 25 корпуса 1, отжимает запорный элемент 9 с пружиной 10 и через отверстие в седле 8, отверстие 3 в корпусе 1 и трубопровод 17 попадает в 5 поршневую полость 15 цилиндра 16, перемещая поршень 23 со штоком 24 вправо.Одновременно давлением рабочей жидкости в полости 25 корпуса 1 поршень 11 перемещается вправо, сжимая пружину 14 и 1 О соединяя отверстие 6 и расточку 5 с полостью 25...

Номер патента: 724710

Опубликовано: 30.03.1980

Авторы: Арыков, Белан, Гудимов, Елкин, Захаров, Медведев, Пеканов, Шилов

МПК: E21B 3/00, E21B 44/06

Метки: бурильная

...буровой инструмент 28, по которому наносятся удары гидравлическим ударником 2. Осуществляется вращательноударный режим бурения. Плунжер 20 гид рораспределителя 8 находится в среднем положении, при котором полости 12, 15 и 13, 16 перекрыты плунжером и полости дистанционного управления клапанами 4 и 5 отключены от сливной магистрали 14. Кла паны 4 и 5 лишь предохраняют магистрали 6 и 7 от повышенного давления жидкости. При повышении давления жидкости сверх нормы, например, в цепи гидроцилиндра подачи 3 и магистрали 6 давление жидко- зп сти через дроссель 26 воздействует на клапан 22, после срабатывания которого переливной золотник 24 за счет разности давления жидкости на входе и выходе дрбсселя 26 перемещается и соединяет магистраль 6...

Номер патента: 724351

Опубликовано: 30.03.1980

Авторы: Гусинский, Захаров, Негреба

МПК: B29D 27/00

Метки: слоистых

...размещают оболочку 2, зафиксировав еепа упор 3. Заполняют ванну 4 специальноподготовленной композицией 5 и обеспечи 5 вают ее подачу через патрубкп 6 во внутреннюю полость 7 оболочки 2 и в пространство 8 между оболочкой 2 и приспособлением 1 при условии сообщаемости полостей7 и 8,10 В процессе полимеризации вспенивающейся композиции 5 патрубкп ванны выводят из заполненных полостей. При этом регулировкой проходных сечений патрубков 6сохраняют уровень 9 вспенивающейся ком 1 б позиции 5 в оболочке 2 и приспособлении 1одинаковыми.В процессе полимеризации вспенивающейся композиции 5 на стенки оболочки 2 действуют силы давления внутри и вне полости20 7 конструкции, Так как полимеризациякомпозиции 5 происходит одновременно вполости 7...

Номер патента: 723770

Опубликовано: 25.03.1980

Авторы: Захаров, Комлев, Малафеев, Михайлов

МПК: H03K 7/06

Метки: функциональный, частотно-импульсный

...плюс 1; Предположим, что в исходный момент напряжение на выходе интегратора 3равно О, а на выходе релейного элемента.8 - отрицательно, т.е.0 = О,0О, Тогда коэффициенты с передачимодуляторов равны К К = -1Навыходе интегратора действует напряжение КОл = -О,. Выходнс(е напряжениеинтегратора равно Оз зд ал зЭи имеет ту же полярность, что и сиг,налы О, и ОсНа вйходе второго модулятора действует напряжение Ою - К 5 Осм - Осм= - (О + 0 ), котоРое имеетполярность, противоположную полярностисигналов О и О,Таким образом, на входе релейногоэлемента действуют разнополярные сиг- фналы 0 и 0 , причем в установившемся состояйии, т.е, при постоянных0, О и 0 = сопя, в течение полупериода работы преобразователя напряжение 0 постоянно, а напряжение , ЗО0...

Номер патента: 723611

Опубликовано: 25.03.1980

Авторы: Захаров, Ставицкий

МПК: G06K 9/00

Метки: образов, распознавания

...между основными функциональнымиузлами устройства. 3ния, узел 12 настройки и управдяюшие пластины 13 политрона 7.Устройство работает сдедуюшим образом. В блоке каждый образ, представленный в виде знака (символа) информации, преобразуется в электрический сигнал. Считывание и преобразование сигнала может осуществляться при помощи, например, оптической системы и фотоприемников иди электроннолучевой труб кой Электрический сигнал, содержащий информацию о распознаваемых образах, поступает на объединенный вход блоков 2, Этот иход является потенциадьным,та как к каждому из составпяюших его элементов подключен только один провод б дополнительной общей шины, Количество блоков 2, подключаемых к выходу блоха определяется числом исходных...

Номер патента: 723280

Опубликовано: 25.03.1980

Авторы: Захаров, Петросянц

МПК: F16J 15/36

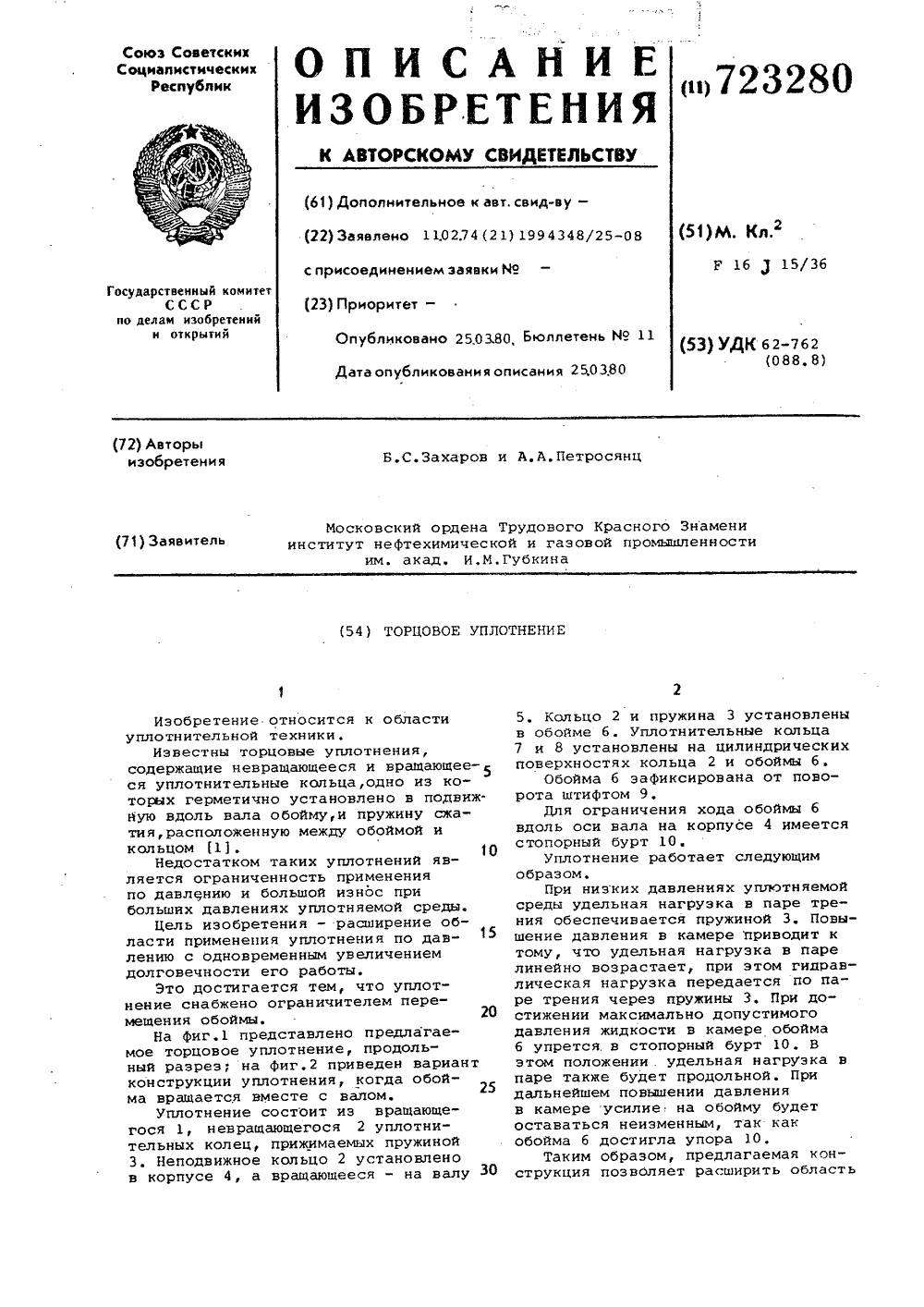

Метки: торцовое, уплотнение

...колец, прижимаемых пружиной3Неподвижное кольцо 2 установленов корпусе 4, а вращающееся - на валу 3 О 5. Кольцо 2 и пружина 3 установлены в обойме 6Уплотнительные кольца 7 и 8 установлены на цилиндрических поверхностях кольца 2 и обоймы б,Обойма б зафиксирована от поворота штифтом 9.Для ограничения хода обоймы б вдоль оси вала на корпусе 4 имеется стопорный бурт 10Уплотнение работает следующим образом.При ниэких давлениях уплотняемой среды удельная нагрузка в паре трения обеспечивается пружиной 3. Повышение давления в камере приводит к тому, что удельная нагрузка в паре линейно возрастает, при этом гидравлическая нагрузка передается по паре трения через пружины 3При достижении максимально допустимого давления жидкости в камере обойма б...

Номер патента: 723198

Опубликовано: 25.03.1980

Авторы: Захаров, Парамонов

МПК: F02C 9/00

Метки: газотурбинным, двигателем, двухвальным

...управления газотурбинным двигателем работает следующим образом,Топливо по каналу 57 поступает от топливного насоса 1 к исполнительному клапану б,затем по каналу 58 подается к исполнительному клапану 11 регулятора частоты вращениясиловой турбины и по каналу 59 поступает вавтомат 2 разгона, после которого по каналу60 направляется к форсунке. Последовательновключенные исполнительные клапаны 6 и 11и автомат 2 разгона охвачены клапаном постоянного перепада 3 Параллельно исполнительному клапану 11 регулятора силовой турбиныподключен жиклер 61 минимального расходатоплива. Исполнительные клапаны 6 и 11 работают по сигналу гидравлических датчиков соответственно 5 и 10, вырабатывающих давление,пропорциональное квадрату числа их оборотов.При...

Номер патента: 721687

Опубликовано: 15.03.1980

Авторы: Гамаев, Захаров, Кичигин, Кулиничева

МПК: G01M 3/00

Метки: заглушка, опрессовочная

...диска. В осевом канале штока выполненагерметичная перемычка 5, по обе стороны ее в стенках штока 2 на расстоянии Р выполнены сквозные радиальныеотверстия б и 7 диаметром с 1 . В полости корпуса 1 выполнена кольцеваярасточка 8 шириной не менее 1 8Уплотнительный элемент 4 в местекасания его трубы и корпуса имееткольцо 9 из эластичного материала 15большей жесткости, чем диск. Со стороны трубы на шток 2 надета прижимная пластина 10 с каналом 11,сообщающимся с каналом 3 штока 2.Полость между уплотнительным элементом 4 и корпусом 1 соединена с атмосферой кольцевой канавкой 12 и каналом 13. По обе стороны кольцевойрасточки 8 корпуса 1 размещены уплотнения 14 и 15. Заглушка при испытании устанавливается на торец контролируемой трубы...

Номер патента: 721155

Опубликовано: 15.03.1980

Авторы: Волковницкий, Захаров, Лямин, Макогон, Маслов, Михеенко, Пономарев, Рыльцев, Тарасенко, Шевелкин

МПК: B21D 25/00

Метки: правки

...является повышение качества правки. 15Цель достигается тем, что устройство снабжено упругими элементами с регулируемой жесткостью, установленными по обе стороны относительно стола с правильными роликами, при этом 20 каждый упругий элемент жестко связан одним концом с дополнительным- не- подвижным столом, а другим со столом с правильными роликами.На фиг. 1 изображено устройство25 общий вид; на фиг. 2 - то же, вид свер 1 У.Устройство для правки состоит из стола 1 с правильными роликами и дополнительного неподвижного стола 2, ЗО соединенных между собой с возможностью поворота, а также двух упругихэлементов в виде пружин сжатия 3,расположенных симметрично по обестороны подвижного стола. Максимальный ход пружин огранйчен шайбой...

Номер патента: 721136

Опубликовано: 15.03.1980

Авторы: Захаров, Лукашенко, Никонов, Поскачей, Смирнов-Васильев, Черняев

МПК: B21C 23/08

Метки: полых, пресс-изделий

...металла заготовки на торец иглы перед формообразованием пресс изделия; на фпг, 3 момент формообразования пресс-изделия прессованием че рез матрицу.Изготовление полых пресс-изделий осуществляется следующим образом, За готовку 1 нагревают до заданной температуры и подают ее на ось пресса. На поверхность иглы 2 наносят технологическую смазку, и затем заготовку 1 надвигают на иглу 2. Причем при установке заготовки ее торец 3 смешают относительно торца 4 иглы 2 в направленииодписное Тираж 9 СИИ аказ 34/6 Филиал ППП "Пате 3 721прессования на величину 1 =(0,1-06 Мгде с 3 - внутренний диаметр заготовки, с подпором второго торца заготовки пресс-штемпелем 5. Затем усилием пресс-штемпеля 5 производят распрессовку заготовки в контейнере 6....

Номер патента: 720420

Опубликовано: 05.03.1980

Авторы: Васильев, Виноградов, Девятовский, Захаров, Казаков, Михайлов

МПК: G04C 19/00, G04G 3/00, G04G 9/00 ...

Метки: динамическим, извлечением, информации, часы, электронные

...коррекции кода счетчика 3 текугцего0 времени и уттрйитецця режил(ом тпгдикдции символов на дисплее 6, Кроме того, цо отдельной кол(ацпс, попйвйемой оператором (котттроль), код врелтеги оповещения лгожст быть отображен цв дисплее 6, При сот(тт яд Рттии код й, заттис : 13 й(тмогО в счетчик 3 текущсго времени и копя времени Отоле(.цт(я, зйтие:нного 1( блоке 4 памяти, с ут(грятт,тя го пттхсда 04б 11 Окд 4 пйл(5(ти и уттттдг(ения стил(аетсяттйцряжеттие, котс гюе управляет цикли -ческим переключс цием дополнительногоКолмутаторе 11, тОдютючеюгттего входфорллщювйтеля 7 к отдельным выходамделителя 2 частоты.По желдцию операторе режим работыдополнительного коммутатора 11 можетбыть изменен, для этого оператор подает ца дополнительный вход...

Номер патента: 720369

Опубликовано: 05.03.1980

Авторы: Брамсон, Быкова, Захаров, Кулакова, Сокерчук, Терещенко, Тимофеева

МПК: G01R 23/16

Метки: анализатор, базисе, спектра, уолша

...в блок 3 преобразования инфор: -мации в дискретную форму (отсчеты) через фильтр 2 последовательностей нижних 35частостей, определяю 1 пий частотный диапазон анализа. После блока 3 отсчеты используются в блоках 4 в комбинацикс,программного графа с проведением квадрцрования и сложения составляОщих спектра по октавам и по командам блока О уп-.равления. Результаты осредцяются пс бае анализа в блоках 7 и регистрируОтся вблоке 8, Блок 9 управляет также масшта-,бами осреднения и положением частотного -5диапазона за счет изменения в блоке ХОчастоты дискретизации, что определяет ичастоту среза фильтра блока 3,Число блоков поддиапазонного сложеВ ТО В 1 ОХи КЯК ЦИ ВХОЛ ПОСОДУО.ОГОподдцац 1 зоццо о блок с ход про,с 1,ду 1 цегО пода 10 тс л 1 01...
