Захаров
Устройство для определения направления движения транспортного средства
Номер патента: 1189713
Опубликовано: 07.11.1985
Авторы: Захаров, Модин, Щербаков
МПК: B61L 1/16
Метки: движения, направления, средства, транспортного
...2 подключен к соединен-ным параллельно другому входу входного формирователя счетных импульсов(Б-входу КБ-триггера) и первому входуформирователя 8. Один выход входногоформирователя счетных импульсов (прямой выход КБ-триггера) соединен с ди намическим входом формирователя 7, адругой (обратный выход КБ-триггера)с динамическим входом формирователя 8,Входы инверторов 5 и 6 подключены кодному (прямому) и другому (обратному) выходам КБ-триггера, а выходы -к вторым входам соответственно формирователей 7 и 8.Устройство работает следующим образом. 45При вступлении колеса транспортного срества в зону чувствительностидатчика 1 (момент времени т нафиг.2) элемент 4 переключается изсостояния логической "1" в состояние 50логического "О",. Далее скат...
Усилитель постоянного тока с гальваническим разделением
Номер патента: 1188852
Опубликовано: 30.10.1985
Авторы: Захаров, Защелкин, Корнилова, Яковлев
МПК: H03F 3/38
Метки: гальваническим, постоянного, разделением, усилитель
...Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 1 1188Изобретение относится к усилителям постоянного .тока, обеспечивающим линейную передачу сигнала и гальваническое разделение входных и выходных цепей. 5Цель изобретения - упрощение путем исключения дополнительного раэвяэывающего источника питания.На чертеже представлена электрическая принципиальная схема усилителя 10 постоянного тока с гальваническим разделением.Усилитель постоянного тока с гальваническим разделением содержит широтно-импульсный модулятор 1, ограничитель 2 импульсов, активный фильтр 3 нижних частот, преобразователь 4 переменного напряжения в постоянное и разделительный трансформатор 5.Усилитель постоянного тока с гальваническим разделением...
Устройство для регулирования давления газа
Номер патента: 1188710
Опубликовано: 30.10.1985
Авторы: Гребенник, Захаров, Ильин, Попов
МПК: G05D 16/20
...преобразователем и включает связанную с якорем 11 струйную трубку 15, соединенную с пружинами 16 и 17, настроечные винты 18 и 19. Напротив струйной трубки 15 расположено седло 20 с приемными каналами 21 и 22. Питание к струйной трубке 15 подается по каналу 23 через редуктор давления 24,Расходный узел выполнен в виде установленного в корпусе 25 поршня 26 со штоком 27, на котором закреплена игла 28, расположенная в выходном отверстии 29. Поршень 26 связан с пружиной 30. Полости 31 и 32 расходного узла соединены соответственно с каналами 21 и 22.Устройство также содержит узел 33 сброса давления и редуктор 34 подачи газа. Узел 33 сброса давления выполнен в виде установленной в корпусе 35 мембраны 36, размещенной между командной камерой 37...
Способ измерения пиковой мощности
Номер патента: 1188665
Опубликовано: 30.10.1985
Автор: Захаров
МПК: G01R 21/00
...изображение результата вычитания сигналов ц(8) и 0 (8) запишется в виде Х(8)= 0(Б) -Б (Б)= К Р(8) (Э).8+1 Поскольку для получения высокой точ-. ности дифференцирования время задержки й выбирается малым, функция е-зе может быть с высокой точностью представлена двумя членами степенного ряда е в = 1 - СзБ, откудафРИз выражения (4) видно, что результат вычитания не повторяет формы оги 30 бающей импульса СВЧ Р (С). Добиться полного повторения формы импульса мощности СВЧ сигналом Х (8) можно, прибавив к выражению (4) слагаемое(5) 55 что соответствует установлению отношения амплитуды задержанного сигнала Отсюда оригинал результата вычитания Х (й)К. Рн повторяет форму импульса СВЧ мощности Р (С) при любой его длительности вплоть до сигнала...
Цифровой измеритель магнитного потока
Номер патента: 1187114
Опубликовано: 23.10.1985
Авторы: Белышев, Захаров, Иголкин, Комлев, Самойлов, Тюрин
МПК: G01R 33/02
Метки: измеритель, магнитного, потока, цифровой
...а третий - с выхода второго одновибратора 15 поступает на В.-вход установки в "О" первого триггера 17 и через четвертый элемент И 23 - на К-вход установки в ноль счетчика импульсов 5, Второй элемент И 21 заблокирован нулевым сигналом с выхода второго триггера 18. Блок вьделения знака определяет полярность измеряемого потока, в зависимости от которой первый ключ 2 по сигналу на втором управляющем входе с (1-выхода первого триггера 17 соединяет выход индукционного первичного преобразователя 1 с входом преобразователя 3 напряжение-частота в положительном илиотрицательном направлении и включается соответствующий знак цифровой индикации 11. Выходная частота преобразователя 3 напряжение-частота определяется статической характеристикой...
Способ определения концентрации углерода в сталях и устройство для его осуществления
Номер патента: 1187025
Опубликовано: 23.10.1985
Авторы: Ахунов, Захаров, Сафин
МПК: G01N 21/01
Метки: концентрации, сталях, углерода
...фиг, 1 представлена схема устройства для осуществления предлагаемого способа; на фиг. 2 - градуироночцый график для определения концентрации углерода в углеродистых сталях. расположенных симметрично отцосцтельно касательной к рабочей понерхности шлифовального круга, изме.ритель тока, накопительный элемент,ключ и измеритель напряжения, приэтом выход фотоприемников связан через измеритель тока с накопительным элементом,параллельнокоторому подключен ключи измерительнапряжения. Устройство (фиг, 1) содержит электродвигатель 1, абразивный шлифональный круг 2,с которым приводится в контакт образец 3 исследуемой стали, фотоизмерительный ка.нал, содержащий не менее четырех параллельно соединенныхфотоприемников 4 (кремниевых фотодиодов...
Сталь
Номер патента: 1186689
Опубликовано: 23.10.1985
Авторы: Желтышев, Захаров, Карасюк, Кубачек, Пьянкова, Сорокин, Чернихова, Шаров
МПК: C22C 38/26
Метки: сталь
...действие,способствуя измельчению зерна. Этоприводит к повышению пластичностии вязкости стали, а следовательно,эксплуатационных характеристик,Наряду с этим, добавка ниобия, который является активным гидридообразующим элементом, способствуетуменьшению флокеночувствительностистали.Нижние концентрационные границыдля ванадия (0,227) и ниобия (0,037)обеспечивают необходимую степеньпроявления эффекта дисперсионноготвердения, а также модифицирующегодействия (в сочетании с другимимодификаторами - алюминием и кальцием). Верхние границы (соответственно, 0,607 и 0,107) позволяют предотвратить снижение технологичностив процессе ковки, а также пластических и вязких характеристик стали вготовом изделии вследствие неоднородности распределения...
Огнеупорная масса
Номер патента: 1186604
Опубликовано: 23.10.1985
Авторы: Глоба, Гребенюков, Захаров, Лузин, Позднякова, Саламатина
МПК: C04B 35/02
Метки: масса, огнеупорная
...ул,Проектная,Изобретение относится к огнеупоргг.м массам для тепловой защиты метаг. лургических печей, а именно для футеравки заслонок мартеновских печей.Цель изобретения - повышение стой. кости футеровки заслонок мартеновских печей.Содержание огнеупорной глины в количестве 5-10 мас,% обусловлена необходимостью получения пластичнос О ти массы. Уменьшение содержания огнеупорной глины менее 5 мас.7 приводит к снижению пластичности и умень- пению связывающей способности, а увеличение более 10 мас.7 - к сниСцс.жцга храмам 1 незитоваго па рашн,г 1: количестве 60-75 мас.% абуснеобходимостью полученияк й о. неупорцасти массы, умецьпв с.одержация хромамагцезитового ,прошка менее 60 мас.7. прглвэдегт к1 ж.11 сг цеупарггости массы, аспеце бголее...
Способ получения монофторсульфата брома
Номер патента: 1184808
Опубликовано: 15.10.1985
Авторы: Боровнев, Голубев, Захаров, Рапкин, Столяров, Студнев, Фокин, Чиликин
МПК: C01B 17/45
Метки: брома, монофторсульфата
...брома (ВгОЯОГ),который является исходным, продуктом 5при получении перфторкарбонильныхсоединений.Цель изобретения - разработкаприема получения монофторсульфатаброма, который отличается от известных способов простотой,Поставленная цель достигаетсяобработкой смеси серного ангидрида и брома 307-ным фтором, разбавлено,ным инертным газом при 20-40 С. 15Уменьшение концентрации фтора значительно увеличивает время обработки, а увеличение концентрации более307 не позволяет использовать обычное оборудование, что существенно 20усложняет процесс. Снижение темпеоратуры менее 20 С способствует полимеризации реакционной массы и ведение процесса затруднено; проведение реакции при температурах выше 2540 С требует специального оборудоваония для...
Способ очистки сточных вод производства синтетических латексов
Номер патента: 1183461
Опубликовано: 07.10.1985
Авторы: Болхов, Захаров, Коврайская, Панкова, Сватиков, Струков, Тихомиров
МПК: C02F 1/58
Метки: вод, латексов, производства, синтетических, сточных
...количестве30 мг/г полимера при массовом соотношении А 1(ОН)и Тз.(ОН)равном 1: 1).Обработанную сточную воду указанной антиагломерирующей добавкой коагулируют хлористым кальцием из расчета 0,5 г/л. После 5-минутного перемешивания выдел.чют однородную неслипающуюся крошку каучука с получением очищенной сточной воды, содержащей 10 мг/л взвеси полимера. Приэтом эффект очистки от полимера Юсоставляет 99,6%.П р и м е р (контрольный), Сточную воду аналогичного состава обрабатывают антиагломерирующей добавкой -суспензией глины из расчета 200 -400 мг/л в пересчете на твердую фазу,затем коагулируют хлористым кальциемв количестве 0,7 г/л для выделения однородной и неслипающей крошки каучука,Остаточное содержание взвеси полимерав очищенной сточной...
Система дистанционной передачи визуальной информации телеуправляемого робота
Номер патента: 1182689
Опубликовано: 30.09.1985
Авторы: Барац, Белоцерковский, Жуков, Захаров, Киклевич, Котенко
МПК: H04N 7/00
Метки: визуальной, дистанционной, информации, передачи, робота, телеуправляемого
...объективов связан с помощью следящей системы с этим датчиком.Окуляры воспроизводящего устройства и объективы устройства слежения связаны с соответствующими узлами системы телевизионной передачи изображения посредством волоконно-оптических регулярно уложенных жгутов и оптических согласующих устройств,На фиг.1 представлена принципиальная схема системы дистанционной передачи визуальной информации; на фиг.2 и 3 изображены фрагменты картин при стереоскопическом и моноскопическом восприятии трехмерного протранства оператором.Система содержит бинокулярное оптическое устройство слежения за объектом по азимуту и углу места, состоящее из двух объективов 1, закрепленных на вертикальных осях механизма 2, включающего две шестерни, находящиеся...
Способ имитации сейсмического воздействия при испытании оборудования
Номер патента: 1182453
Опубликовано: 30.09.1985
Авторы: Амбриашвили, Захаров, Пискарев
МПК: G01V 1/00
Метки: воздействия, имитации, испытании, оборудования, сейсмического
...утем пересчета сигнала а колебательной системы, с орспектра реакции системы пиосцилляторов на эталонное сей. ое воздействие на данной часСоставитель А, АлешинТехред О.Цеце Корректор В. 1 ерняк Редактор К. Волощук Заказ б 02/45 Тираж 747 Подписное ВНИИПИ Государственного комитета ССС 1 по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ГПП "Патент", г. Ужгород, ул. Проектная,Изобретение относится к сейсмической технике и может быть игпользовано при исследовании поведения инженерных объектов и их моделей на колебательные воздействия сейсмического 5 типа.Цель изобретения - повышение эффективности имитации и сокращение времени испытаний.На чертеже изображена блок-схема О устройства, при помощи которого...
Сооружение для складирования влажных, содержащих вредные вещества отходов промышленных производств
Номер патента: 1182109
Опубликовано: 30.09.1985
Авторы: Белик, Дидович, Захаров, Недрига
МПК: E02B 7/06
Метки: вещества, влажных, вредные, отходов, производств, промышленных, складирования, содержащих, сооружение
...равный или меньший угла естественного откоса отсыпаемых без уплотнения отходов, расположены слои 6 с повышенной проницаемостью, коэффици ент Фильтрации материала которых К . больше ЕВ. Эти слои соединены с защитной грунтовой отсыпкой на экране, а в месте их присоединения к ней размещены дрены-коллекторы 7, Дрены коллекторы. 7 могут быть подключены к системе оборотного водоснабжения, ливневой канализации или к системам для специального технологического использования (не показано).55Причем толщина слоев повышенной проницаемости в любом сечении определяется зависимостью) .с 5 Кгде Ь - толщина слоя повышеннойпроницаемости в расчетном сечении, м; л - удельный расход жидкости в расчетном сечении слоя, м/сут; Кскоэффициент Аильтрации...
Двухколесный многоскоростной велосипед
Номер патента: 1181930
Опубликовано: 30.09.1985
Автор: Захаров
МПК: B62K 3/00, B62M 25/02
Метки: велосипед, двухколесный, многоскоростной
...подседельной трубе 7 рамы и на наконечнике 8цепной вилки, управляющие тросы 9 и10, манетку 11, установленную на нижней трубе 12 рамы. Управляющие тросы9 и 10 протянуты во внутренней полости рамы через нижнюю трубу 12 подвнутренней втулкой 1. Тросы 9 и 10входят в полость рамы через отверстия 13 и выходят: один трос 10 через отверстие 14 в корпусе 2 кареточного узла к переднему переключателю5 скоростей, другой трос 9 - черезперо 15 цепной вилки и отверстие 16в наконечнике 8 цепной вилки черезгибкую спиральную проволочную оболочку 17 к заднему переключателю 6 скоростей.На внутренней поверхности корпуса2 кареточного узла выполнена проточка 18, глубина е которой больше величины диаметра Й управляющих тросов9 и 10.Переключение передач...
Способ управления автотормозами поезда при наличии локомотивов в голове и составе
Номер патента: 1181922
Опубликовано: 30.09.1985
Авторы: Блохин, Захаров, Иноземцев, Итин, Каблуков, Клюевский
МПК: B60T 7/12
Метки: автотормозами, голове, локомотивов, наличии, поезда, составе
...на автотормоэа части поезда, управляемой головным локомотивом.На чертеже представлена блок-схема системы управления автотормозами эВ состав системы, реализующей предлагаемый способ, входит блок 1 управления, к которому последовательно подключены блок 2 редуктора, кран 3 машиниста головного локомотива, тормозная магистраль 4 части поезда, управляемой головным локомотивом, блок 5 восстановления зарядного давления, регулятор 6 давления кран 7 машиниста локомотива в составе и тормозная магистраль 8 части поезда, управляемой локомотивом в составе. К выходу блока 5 восстановления подключен дифференциальный сигнализатор 9 давления. К второму входу дифференциального сигз 11 нализатора 9 подключенатормозная магистраль 8. Выход...
Способ изотермического прессования профилей
Номер патента: 1181731
Опубликовано: 30.09.1985
Авторы: Гришковец, Захаров, Иванова, Платонов, Тулянкин
МПК: B21C 23/08
Метки: изотермического, прессования, профилей
...В=К с д м , где Ь - толщина шайбы, К - радиус заготовки;о 6 - угол наклона зоны контактированияосновного металла с шайбой в процессе истечения, равный 8При таком расположении шайбы в начальный момент прессования металлшайбы запирается в контейнере и впроцессе прессования сравнительно .равномерно и в небольших количествахраспределяется по длине изделия.Объем шайбы выбирается вне зависимости от площадки прессуемого изделияи коэффициента вытяжки При меньшихвытяжках расходуется меньшее количество металла шайбы, при большихбольшее. Металл шайбы, содержащийбериллий, отличается тем, что не налипает на инструмент и легко смазывает поверхность вытекающего металла.Толщина слоя по длине изделия меняется от 0,3 до 0,01 мм. При последующей...
Цилиндрическая щетка
Номер патента: 1181623
Опубликовано: 30.09.1985
Авторы: Буров, Елсуков, Захаров, Кочетков, Луговкин, Минченко, Путилин, Чайка
МПК: A46B 3/10
Метки: цилиндрическая, щетка
...корпуса.между собой к репежными элементами.Пучки во ср а 4 сгибаются пополамвокруг пружиннего кольца 5, приэтом кол5 и ноичество пучков на каж домпружинном кольце равноно половине количестваипродольных полукруглыхканавок 2 на корпусе. Собранноепружинное кольцо 5 устананавливаютоснованиями пучков в10 кворса в полукруглые продольные кан 2авки корпуса и продвигают вдоль корпуса доконтакта с по олуовальными, выполнен-,ными с размером по большей оси,соответствующим диаметру пучка во -вору инои - менее его радиуса, отверстиями 3 разделительногодиска 1. количество отверстий 3 накаждой боковой стороне диска 1 20равно половине количеества продольных канавок 2 на поверхности корпуса. Следующии диск продвигают вдолькорпуса оа до контакта с...

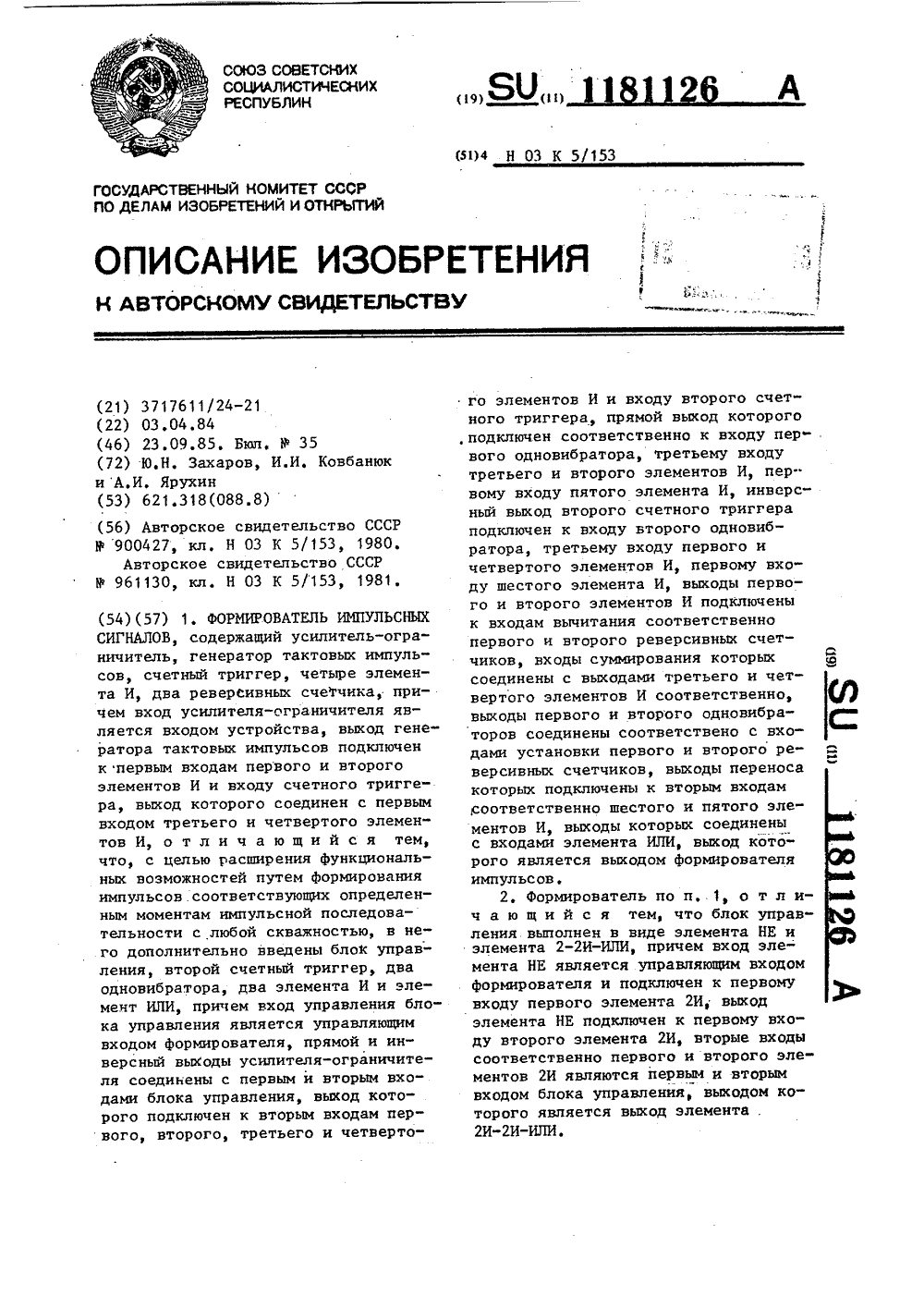

Формирователь импульсных сигналов
Номер патента: 1181126
Опубликовано: 23.09.1985
Авторы: Захаров, Ковбанюк, Ярухин
МПК: H03K 5/153
Метки: импульсных, сигналов, формирователь
...2 а), На выходе блока 3 управления присутствуют импульсы с прямого или инверсного выходовусилителя-ограничителя 2, в зависимости от того, к экстремумам какойполярности необходимо "привязать"строб-импульсы на выходе 18 устройства, При подаче на управляющийвход 17 устройства постоянного высо"кого логического потенциала (фиг.3),что соответствует синхронизации сэкстремумами положительной полярности на выходе блока 3 Управления(выходе элемента 2-2 И-ИЛИ 20) присутствуют импульсы с прямого выходаусилителя-ограничителя 2. В противном случае, элемент НЕ 21 разрешаетпроходить информацию с инверсноговыхода усилителя-ограничителя 2,что соответствует синхронизации сэкстремумами отрицательной полярности (на фиг. 2 показано состояниецепей...
Генератор случайных последовательностей
Номер патента: 1180887
Опубликовано: 23.09.1985
Авторы: Баранов, Захаров
МПК: G06F 7/58
Метки: генератор, последовательностей, случайных
...регистрапамяти, С-вход которого соединен свыходом третьего элемента ИЛИ, а выход региотра памяти является первымвыходом вероятностного преобразователя и соединен с вторым входом схемы сравнения, выход которой соединенс П-входом второго регистра сдвига,С-вход которого соединен с выходомтретьего элемента И, второй вход которого соединен с выходом второгоразряда первого регистра сдвига,первым входом четвертого элемента Ии первым входом первого элемента И,второй вход которого соединен с выходом второго элемента НЕ, вход которого соединен с выходом последнегоразряда второго регистра сдвига ивторым входом четвертого элемента И,выход которого является вторым выходом вероятностного преобразователя,третьим выходом которого являютсявыходы...
Стабилизатор постоянного напряжения
Номер патента: 1180866
Опубликовано: 23.09.1985
Авторы: Васильев, Захаров, Золотухин, Колканов, Краус, Стоянов
МПК: G05F 1/569
Метки: постоянного, стабилизатор
...и дополнительный 6 фильтры, к выходному выводу относительно общей шины подключена нагрузка 7. Схема 8 управления подключена относительно общей шины входным выводом к основному выходному выводу, выходным - к управляющему входу регулирующего элемента. Узел 9 запуска включен между входным выводом стабилизатора и питающим выводом схемы 8 управленияРазделительный диод 10 и резистор 11 включены между дополнительным выходным выводом.и соответственно питающим выводом схемы 8 управления и управляющим входом регулирующего элемента 2.Устройство работает следующим образом.При подаче входного напряжения схема 8 управления обеспечивает работу регулирующего элемента 2 в широтно-импульсном .режиме в соответствии с сигналом обратной связи, поступающего...
Пондеромоторный ваттметр для рассогласованных трактов
Номер патента: 1180803
Опубликовано: 23.09.1985
Авторы: Белокурский, Захаров, Кукуш
МПК: G01R 21/00
Метки: ваттметр, пондеромоторный, рассогласованных, трактов
...преобости, блокого подключены ния и блока вычиения, соединенныйодом блока делетания, и блок умн первым входом с в ния, вторым вход образователя угла ы м пре ом-св еремещения в с входом и ряжение, а выхокатора,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРпО делАм иЗОБРетений и ОтнРытии(71) Харьковский ордена Трудового Красного Знамени институт радиоэлектроники им.акад.М,К,Янгеля (53) 621,317.783(088.8)(56) Авторское свидетельство СССР Мф 290225, кл, С 01 К 21/04, 1970.Авторское свидетельство СССР Р 305418, кл. С 01 К 21/00, 1971. (54)(57) ПОНДЕРОМОТОРНЬП 1 ВАТТМЕТР ДЛЯ РАССОГЛАСОВАННЫХ ТРАКТОВ, содержащий волноводный преобразователь мощности с расположенным внутри него чувствительным элементом, преобразователь угла перемещения в напряжение,...
Способ регулирования газопроницаемости слоя сыпучих материалов
Номер патента: 1180395
Опубликовано: 23.09.1985
Авторы: Вейшедель, Захаров, Лагутин, Пластинин
МПК: C22B 1/20
Метки: газопроницаемости, слоя, сыпучих
...эта зависимость позволяет записать Г,ц.(5)Вг нг ГгСледует оптимально выдерживать такие высоты слоев с высокой и низкой газопроницаеиостью, чтобы их разница была равна обратной величине коэффициента Генри для слоя с низкой газопроницаемостью.П р и м е р 1. Предлагаемым способом проводят регулирование газопроницаемости слоя сыпучего материала, состоящего из двух компонент Лисаковского обжиг-магнитного (ЛОИК) и гравитационно-магнитного (ЛГИК) концентратов. Исследуют три способа загрузки - внизу крупный материал (ЛГИК), вверху мелкий (ЛОИК); внизу мелкий материал, вверху крупный; смешанная загрузка - обе компоненты равномерно перемещены друг с другом. При раздельной загрузке высота слоя мелкого материала 50 мм, крупного 100 мм....
Устройство для проверки центровки кодовых шкал
Номер патента: 1179529
Опубликовано: 15.09.1985
Автор: Захаров
МПК: H03M 1/24
Метки: кодовых, проверки, центровки, шкал
...центр 01 диафрагмы 9, ирасположенные по два против каждойиз кодовых дорожек 3 и 4 старшихразрядов (кодоВые дорожки младшихразрядов кодовой шкалы не показаны).Диск 2 с кодовой шкалой с геометрическим центром в точке О, вращаютвместе с валом 1 преобразователяпо часовой стрелке вокруг оси О,.Максимальный световой потокпопадает на считывающие элементы 1013 в момент прохождения мимо нихпрозрачных участков кодовых дорожек 3 и 4 кодовой шкалы, При прохождении непрозрачных участков считывающие элементы затемнены. При частичном перекрытии считывающих элементов сигнал, снимаемык с них, пропорционален их освещенной площади ипри вращательном движении диска 2с кодовой шкалой изменяется по линейному закону от минимальной величины до...
Непрерывно-ключевой стабилизатор напряжения
Номер патента: 1179300
Опубликовано: 15.09.1985
Авторы: Захаров, Прытков
МПК: G05F 1/56
Метки: непрерывно-ключевой, стабилизатор
...тока 5 соединен с входнымиклеммами, а выход - с одноименнымвыходным выводом 1.СД-Фильтра 2, 20диАференциальный усилитель 6, одинвход которого соединен с датчикомтока 5, а выход через широтно-импульсный модулятор 7 соединен с управляющим входом ключевого регулирующего 25элемента 1, датчик скважности 8,вход которого подключен параллельноключевому регулирующему элементу 1,а выход подсоединен к второму входудифФеренциального усилителя 6, Дат- зОчик скважности 8 выполнен в видепоследовательно соединенных токостабилизирующего двухполюсника 9 и резистора 10, параллельно которомуподключен сглаживающий конденсатор11, выводы коденсатора 11 являютсявыходом датчика скважности 8.Устройство работает следующимобразом,В режиме номинальной...
Устройство для измерения параметров мдп-структур
Номер патента: 1179232
Опубликовано: 15.09.1985
Авторы: Захаров, Малашкин, Новиков, Усов, Широков
МПК: G01R 31/26, H01L 21/66
Метки: мдп-структур, параметров
...устройство для измерения параметров МДП-структур, содержащее генератор высокой частоты, выход которого подключен к шине для подключения затвора МДП-структуры, выходу генератора пилообразного напряжения и первому входу регистратора, исток МДП-структуры подключен к входу усилителя и первому выводу делителя второй вывод которого соединен с общей шиной, выход усилителя подключен к входу детектора, дифференциатор, выход которого соединен с вторым входом регистратора, введены задатчик эталонных сигналов, коммутатор и дополнительный регистратор причем выход детектора соединен с первым входом коммутатора, второй вход которого подключен к задатчику эталонных сигналов, первый выход коммутатора соединен с входом дифференциатора, а второй выход - с...
Агрегат для электрохимической очистки плоского проката
Номер патента: 1178809
Опубликовано: 15.09.1985
Авторы: Верещагин, Занин, Захаров, Куркин, Усачев
МПК: C25F 7/00
Метки: агрегат, плоского, проката, электрохимической
...б слива и наполнения циркуляционного бака моющим растворомс кранами 7, насос 8, проточнуюкювету 9 с осветителем 10 и Фотоприемником 11, электронный блок 12,роликоправильную машину 13, устройства промывки 14 и сушки 15, люминесцентный прибор 16 контроля качества очистки.Хвостовая часть агрегата включаетв себя многодисковые ножницы 17 имоталки 18 для сматывания узкихлент,Рулоны ленты подают на разматыватель 1, с которого лента подается в сварочную машину 2 для сварки с последующим рулоном. Затем лента входит в петлевое устройство 3, в котором создается запас полосы на время сварки, для обеспечения непрерывного процесса. После прохождения лентой узла 4 электрохимической обработки, где происходит очистка ленты от технологических и...
Устройство для подвода тока к углеродистому электроду алюминиевого электролизера
Номер патента: 1178800
Опубликовано: 15.09.1985
Авторы: Захаров, Панкратов, Розенман
МПК: C25C 3/16
Метки: алюминиевого, подвода, углеродистому, электроду, электролизера
...отверстий составляет30 , Дальнейшее уменьшение угла приводит к уменьшению расстояния междустенкой ниппельного гнезда и дополнительными отверстиями, что уменьшаетплощадь захвата дополнительными отверстиями и ведет к уменьшению прочности. механического соединения. Кроме того,уменьшенное расстояние между ниппельным гнездом и дополнительньпии отверстиями подвергается большей возможности разрыва при его заливке чугуном.Нормальный угол равен 45,При таком расположении дополнительных отверстий площадь их захвата достаточна велика и угроза отрыва ниппеля от углеродного блока минимальна.Толщина стенки между ниппельнымгнездом и дополнительными отверстиями достаточно велика и нет угрозы ееразрушения при расширении чугуннойзаливки и...
Способ удаления настылей в металлургических печах
Номер патента: 1178783
Опубликовано: 15.09.1985
Авторы: Гель, Захаров, Колесник, Купряков
МПК: C22B 5/02
Метки: металлургических, настылей, печах, удаления
...Способ по п.1, о т л и ч а ю - щ и й с я тем, что в качестве вос" становительно-сульфидирующей смеси используют смесь, содержащую, мас.Х:Сульфидный концентрат 20-25 Известняк 15-25 Алюминийсодержащиеотходы 2-6 Доменная кол я1178783 Изобретение относится к цветной металлургии, в частности к способам удаления металлических настыпей в металлургических печах, и может быть использовано при пирометаллургическом 5 производстве тяжелых цветных металлов.Целью изобретения является ускорение процесса окисления настыли и повышение производительности печи.П р и м е р. На поверхность настыли подавали смесь сульфидного концентрата, известняка, отсевов алюминиевой стружки и доменной колошниковой пыли Показатели по примерам Показатели Прототип...
Универсальная клеть
Номер патента: 1178512
Опубликовано: 15.09.1985
Авторы: Барбаров, Гринавцев, Захаров, Косарев, Ремпель, Фоменко, Шаркевич
МПК: B21B 13/10
Метки: клеть, универсальная
...валки 9 с центром О , внутри которых размещены подшипники 10, эксцентричные оси 11, имеющие цапфы 12, с которыми жестко связаны ограничители поворота 13.Кассета 4 имеет дополнительные вертикальные валки 14, оси 15 с центром С, которые снабжены направляющими 16, расположенными под углом 1 к оси прокатки, находящимся в пределах 25 - 30.Оси 15 дополнительных вертикальных валков 14 кинематически связаны через тяги 17 с ограничителями поворота 13 эксцентричных осей 11 рабочих вертикальных валков 9 и имеют пружины 18 для возврата дополнительных вертикальных валков 14 в исходное положение.Устройство работает следующим образом. Крутящий момент подводится к приводным горизонтальным валкам 3 от электродвигателя 8 через редуктор 7, шестеренную...
Моечная головка
Номер патента: 1178507
Опубликовано: 15.09.1985
Авторы: Захаров, Конищев, Соловьев
МПК: B08B 3/02
...1, установленную с возможностью вращения, на сферической поверхности которой имеются щелевые отверстия 2, выполненные коаксиально относительно насадки 1 внутри нее, полый вал 3 с радиальными отверстиями 4 для подвода рабочей жидкости в насадку. Внутри насадки 1 установлены диски 5, между которыми закреплены лопасти 6 для обеспечения вращения насадки. Лопасти 6 имеют прямолинейный участок 7 и изогнутый по окружности участок 8, обращенный своей вогнутой стороной к валу 3. Прямолинейные участки 7 установлены наклонно для обеспечения вращения насадки 1 под действием струй жидкости, выходящих по радиальным отверстиям 4 вала 3. Лопасти 6 расположены так, что между наружной поверхностью вала 3 и вогнутой стороной изогнутого участка 8...
