Захаров

Номер патента: 1765648

Опубликовано: 30.09.1992

Авторы: Захаров, Киселев, Михайлов

МПК: F26B 17/12

Метки: сушилка, сыпучих

...вводами теплоносителя, расположенными повысоте корпуса, По оси корпуса установлены загрузочный бункер со шнековым питателем и газоотводящая труба, проходящаясквозь загрузочный бункер и вращающаясявокруг своей оси. На газоотводящей трубепод питателем, который укреплен на внешней ее поверхности, установлены тарели в виде усеченного конуса, которые при вращении обеспечивают равномерное распределение материала по периметру камеры иподачу его в пристенную зону сушилки, т.е,5 в зону наиболее высокой тангенциальнойсоставляющей скорости газа. Мелкие частицы после отделения от поверхности тареливовлекаются теплоносителем в винтовоедвижение и сепарируются на стенки су 10 шильной камеры. Существует воэможностьрегулировать степень...

Номер патента: 1765549

Опубликовано: 30.09.1992

Авторы: Захаров, Учакин

МПК: F15B 15/22

Метки: действия, импульсного, привод

...доустановлена неподвижная герметизирующая перегородка 10, делящая полости 5, 7 на две равновеликие по максимальному объему полости, при этом демпфирующее устройство снабжено упругим элементом 11, расположенным на штоке 3 со стороны рабочего органа 12. Насосная станция 13 подключена к полостям 5, 7 через трехпозиционный четырех- линейный распределитель 14 и обратный клапан 15.Привод импульсного действия работает следующим образом,Вначале заряжается силовой цилиндр 1, при этом рабочая жидкость от насосной станции 13 через правую (по чертежу) позицию распределителя 14, минуя гидрозамок 8, поступает в гидравлическую полость 5. Под действием давления рабочей жидкости поршень 2 вместе со штоком 3 и связанными с ними рабочими органами 12 и...

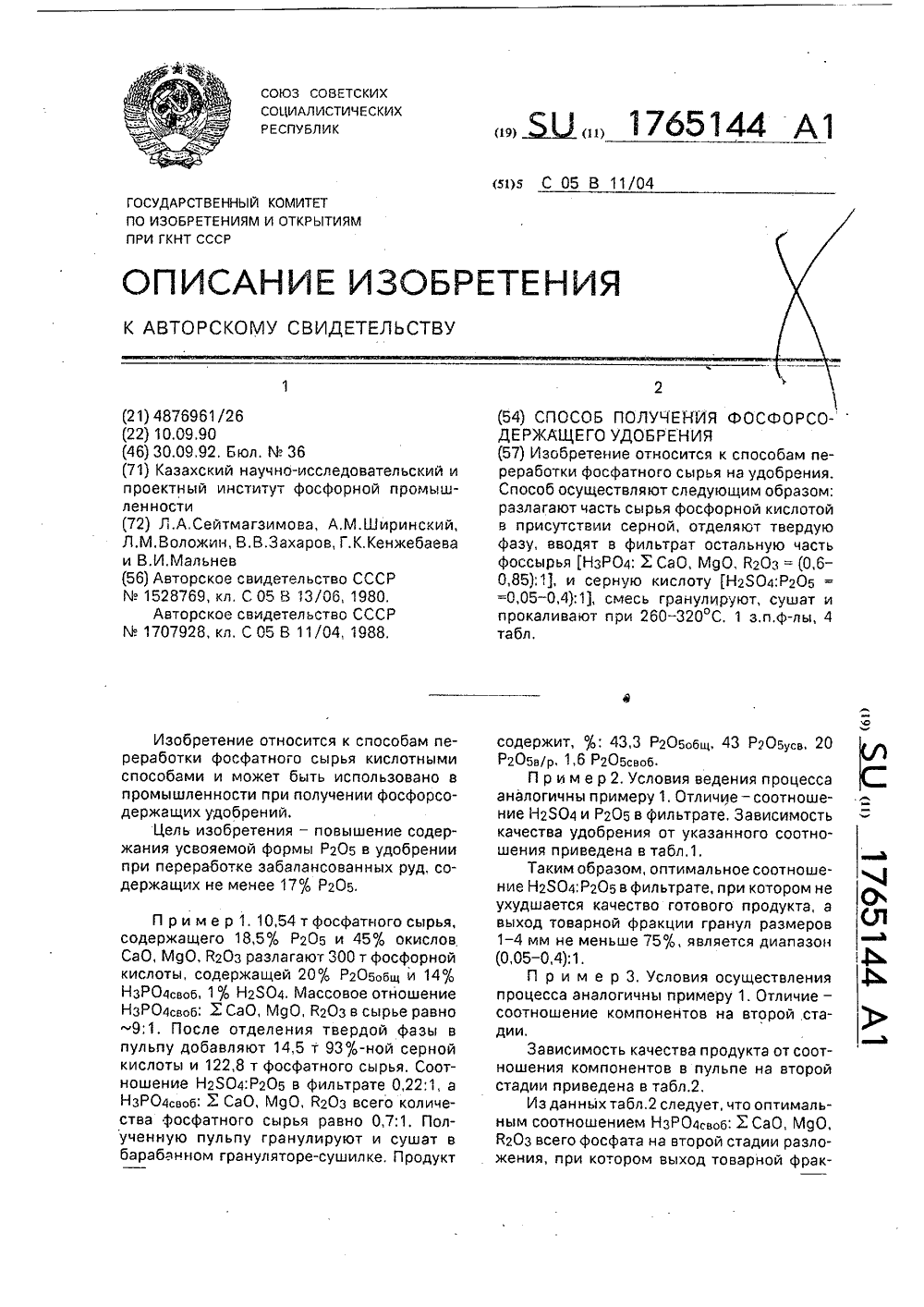

Номер патента: 1765144

Опубликовано: 30.09.1992

Авторы: Воложин, Захаров, Кенжебаева, Мальнев, Сейтмагзимова, Ширинский

МПК: C05B 11/04

Метки: удобрения, фосфорсодержащего

...качества удобрения от указанного соотношения приведена в табл.1,еайТаким образом, оптимальное соотношение Н 2304: Р 205 в фильтрате, при котором не ухудшается качество готового продукта, а выход товарной фракции гранул размеров 1 - 4 мм не меньше 75%, является диапазон д (0,05 - 0,4):1.Д.ъ.П р и м е р 3, Условия осуществления фь процесса аналогичны примеру 1. Отличие - соотношение компонентов на второй стадии,1765144 30 Таблица 1 Таблица ции гранул размером 1 - 4 мм составляет 75- 80%,а качество продукта не ухудшается, является диапазон (0,6-0,85):1.П р и м е р 4. В условиях, аналогичных примеру 1, полученный гранулированный сУхой пРодУкт (41 Р 20 бобщ, 37,8 Р 20 бусв, 29,6% Р 20 бв/р, 3,2 Р 20 бсвоб, 1,5 оН 20) подвергается...

Номер патента: 1764902

Опубликовано: 30.09.1992

Авторы: Белявский, Захаров

МПК: B23K 20/14

Метки: дефектоскопии, эталона

...давление на образец, С точки зрения взаимодействия с ультразвуковыми импульсами дефекты сварки давлением можно рассматривать как дифракционные решетки в виде дефектов, которые рассредоточены по всей площади зоны соединения с различными размерами от сотен и десятков микрон до долей микрона в диаметре, Размеры дефектов будут зависеть от качества сварки, а именно от неполного физического контакта между поверхностями свариваемых частей изделия (т, е, от величины давления сварки). 4 ем лучше физический контакт, тем меньше размеры дефектов и, следовательно, лучше качество сварки.Таким образом, более качественная зона соединения диффузионной сварки будет иметь более мелкие непровары по размерам с более высокой концентрацией этих...

Номер патента: 1764832

Опубликовано: 30.09.1992

Авторы: Горлов, Гукъямухов, Захаров, Кельзон

МПК: B23B 19/02

Метки: агрегата, вала, высокоскоростного, опора

...В этой конструкции не обеспечена точность в осевом направлении, необходимая при обработке металлов на станках. Гибкие связи совместно с нагрузочным устройством создают постоянное упругое поле, что дает значительное увеличение амплитуды при проходе резонансных зон. Кроме того, гибкие связи, установленные под углом к оси, создают при радиальном смещении обязательное осевое смещение, что отрицательно влияет на чистоту обработки в металло режущих станках.Цель изобретения - повышение чистоты обработки на фрезерных станках, в шпиндельном узле которых использована опора, за счет создания условий для осевого центрирования подшипника,Поставленная цель достигается тем, что в опоре вала высокоскоростного агрегата, включающей корпус, размещенные...

Номер патента: 1764826

Опубликовано: 30.09.1992

Авторы: Захаров, Поляков, Рыжков

МПК: B23B 1/00

Метки: колес, лопаточных, машин, рабочих

...диска и их закреплении, согласно изобретению, диски колес изготавливают путем нарезания их от общей цилиндрической заготовки максимально допустимой длины, на поверхности которой предварительно нарезают пазы заданного профиля сечения по многоходовой винтовой линии, шаг витков которой принимают равным шагу размещения лопаток на диске колеса заданного типоразмера, при этом хвостовики лопаток соответствующего профиля сечения также выполняют по аналогичной винтовой линии, после чего лопатки на каждом диске закрепляют известными приемами,Сущность изобретения иллюстрируется чертежами. На фиг. 1 изображена схема нарезания пазов на цилиндрической заготовке; на фиг. 2 - вид А на фиг. 1; на фиг, 3 - схема паза в диске; на фиг. 4 - лопатка...

Номер патента: 1764008

Опубликовано: 23.09.1992

Авторы: Богдашева, Захаров, Ишин, Михайлов, Чистяков

МПК: B64F 1/18, G01S 3/78, G08B 3/00 ...

Метки: взлетно, занятости, полосы, посадочной, тепловизионная

...с оизуэльным 16 и звуковым 17.сигнализаторами снабжен и логическими элементами ИЛИ 18-20, п логическими элементами И 21-23 и (и+1)-м логическим элементом ИЛИ 24. соединенным входами с выходами и логических элементов И 21-23, а выходом - с визуальным и звуковым сигнализэторами 16,17, где и - количество участков контроля занятости взлетно-посадочной полосы 5. Выходы четных и нечетных сканирующих оптико-электронных блоков 1,2,3,4 т, и инфракрасного излучения соединены соотоетственно с пероым и оторым входами ло, гических элементов И 11 матрицы 9 логических элементов И 11. Выход каждого логического элемента И 11 этой матрицы 9 соединен с единичныл 1 входом соответствующего триггера 13 в блоке 12 триггеров 13.Нулеоые входы триггеров 13 этого...

Номер патента: 1763971

Опубликовано: 23.09.1992

Автор: Захаров

МПК: G01N 29/04

Метки: качества, ультразвукового

...двумя наклонными призмами и двумя дополнительными приемными пьезопластинами с демпферами, на одной из призм установлена одна приемная пьезопластина, а на другой излучающаяпьезопластина с звукопроводящим демпФером, на котором со стороны, противоположной излучающей пьезопластине, установлена приемная пьезопластина, приемные пьеэопластины электрически соединены с входом усилителя.На чертеже изображена структурная схема устройства.Устройство содержит последователь- но соединенные усилитель 1, временной селектор 2, анализатор спектра 3, из лучаюцую пьезопластину 1 с звукопроводящим демпфером 5, генератор 6, две наклонные призмы 7 и 8, и две дополнительных приемных пьезопластины 9 и 1 О с демпферами. Приемная пьезоьпластийа 9 расположена...

Номер патента: 1763838

Опубликовано: 23.09.1992

Авторы: Андреевский, Бочкарь, Дубиновский, Захаров, Зиберт, Игнатьев, Корсаков

МПК: F28D 5/00, F28F 9/22

Метки: горизонтальный, испаритель

...улучшения подачи жидкости по всем трубкам трубного пучка, перегородки имеют ук лон в сторонутрубного пучка, выполнены из гибкого пружинящего материала, например, путанной проволочной сетки, и в случае достаточно плотного расположения перегородок, они полностью занимают часть внутренного обьема корпуса между патрубками ввода и вывода испаряемого продукта в зазоре, не занятом трубным пучком, а для уплотнения прилегания перегородок друг к другу и к корпусу аппарата перегородки закрепления на трубном пучке шарнирно и в месте крепления подпружинены,Заявляемая совокупность признаков позволяет осуществить распределение испаряемой жидкости по всей глубинетрубного пучка и равномерно подавать жидкость на трубки вне зависимости от высоты их...

Номер патента: 1763560

Опубликовано: 23.09.1992

Авторы: Васильев, Захаров, Иларов, Карпов

МПК: E02B 7/00

Метки: передвижная, переливная, плотина

...виде эластичные замкнутые оболочки 3, зафиксированные жесткои имеющие систему впускных 4 и выпускных 205 клапанов. Нижняя часть выполнена в видерезервуара с системой откачки 6 и закачки7 воды и воздуха,Плотину устанавливают следующим образом. 25На участке реки выбирают предполагаемый створ сооружения, самосплавом илибуксиром перемещают элементы плотиныдо места назначения. На месте створа плотины заполняют водой резервуары, при 30этом следят, чтобы все элементы опускались одновременно, без перекосов. Плотину полностью погружают на дно реки,Постепенно, начиная с нижней оболочки,35Энагнетают воду внутрь полостей оболочек, Каждая оболочка, вмонтированная внутри своей части рамы, заполняясь водой, занимает весь объем, создавая подпор...

Номер патента: 1763397

Опубликовано: 23.09.1992

Авторы: Захаров, Иванов, Молчанова, Симонова, Столярова, Ткаченко, Чернявский, Шевцов

МПК: C03C 8/02

Метки: безгрунтовая, стали, цветная, эмаль

...203 .6,7-9,0йагО 12,9-14,4В 20 з 17,9-21,0Рг 05 1,4-1,6Йэ 2504 0,2-0,7Мп 02 1,2-2,0,Недостатком данного составаявляетсяналичие в составе токсичного компонента -фтора, а также необходимость дополнительной никелевой обработки металла перед нанесением эмали.Наиболее близкой к предлагаемому составу является эмаль (3), включающая,мас.%: 35В 20 зСоОКагОСаОА 1 зОзИОМп 02ТОг1 120ГегОз 45302 25 40 Недостатками укаэанной эмали являют- ся наличие в ее составе дорогостоящего компонента СоО, узкий интервал ста бильности окраски, невысокая растекаемость.Целью изобретения является повышение рэстекэемости и расширение интервала стабильности окраски покрытия, 55Поставленная цель достигается тем, что эмаль, включающая %02, Т 02, ВгОз, А 120 з, СаО,...

Номер патента: 1763272

Опубликовано: 23.09.1992

Авторы: Захаров, Катц, Колесин, Крюков, Федькин

МПК: B61F 5/26

Метки: колесной, пары, рамой, рельсового, связи, средства, тележки, транспортного, узел

...кольцами, расположенными между поджатыми к ним относительнорамы фрикционными элементами.На фиг,1 изображен узел связи колесных пар рельсового транспортного средства с рамой тележки, общий вид; на фиг,2 -то же, план; на фиг,3 - узел связи продольного рычага с рамой тележки в увеличенноммасштабе,Узел связи колесной пары рельсового 10транспортного средства с рамой тележкиприкреплен к Н-образной раме, выполненной из двух продольных 1 и центральной 2балок. Продольные балки 1 рамы выполнены на своих концах в виде вилок 3, в отверстиях 4 каждой вилки 3 размещеныподшипники 5 для установки в них трубы 6.Внутри каждойтрубы бустановлен торсионный вал 7, закрепленный одним своим концом к трубе 6, а другим - к вилке 3 рамы, На 20конце трубы 6...

Номер патента: 1762958

Опубликовано: 23.09.1992

Авторы: Захаров, Квасков

МПК: B01D 3/32, B01L 7/00

Метки: деления, колонны, ректификационной, флегмы

...его охлаждение и конденсация, Сконденсировавшийся пар (флегмэ) по патрубку 5 поступает в корпус делителя флегмы 1. Возможны три режимы работы делительного устройства.Первый - работа колонны при бесконечном флегмовом числе (или при полном возврате флегмы),В этом случае патрубок отбора флегмы 2 закрыт клапаном 3. Механизм привода клапана 3 не показан, Он может быть как пневматический электромагнитный, так и другого типа. При закрытом патрубке 2 вся флегма снова поступает в колонну 4 по патрубку возврата 6.Второй - работа колонны 4 при флегмовом числе равным нулю (т.е. при полном отборе флегмы). Этот режим осуществляется при открытом клапане 3 и вся флегма отбирается из колонны 4 по патрубку 2.Третий - работа колонны при различных...

Номер патента: 784397

Опубликовано: 15.09.1992

Авторы: Балденко, Гусман, Захаров, Кочнев, Никомаров

МПК: E21B 4/02

Метки: винтовой, двигатель, забойный

...двигателя.Целью ивобретения является повыше- Чние долговечности двигателя за счет стаби СОлиэации движения ротора, .. ДУказанная цель достигается тем, что соедтинейие торсиона с ротором расположеновйшсе рабочей зоны зубьев ротора и статора,На чертеже изображен общий вид винтового забойного двигателя в разрезе.. Винтовой забойный двигатель содержит ротор 1, статор 2, шпиндель 3. включа ющий вал 4 и узел 5 для соединения ротора,1 с валом шпинделя 4,Ротор 1 и статор 2 представляет собойзубчатую пару внутреннего зацепления свинтовыми зубьями, Статор 2 имеет на одинзуб больше, чем ротор 1. Винтовые зубьястатора 2 выполнены на обкладке 6 из эластичного материала, например резины.3В шпинделе 3 расположен подшипник 7. Вал шпинделя 4 связан...

Номер патента: 1761953

Опубликовано: 15.09.1992

Авторы: Замышляев, Запреев, Захаров, Казаков, Ковалев, Ладенко, Петров, Суховольский, Яковлев

МПК: E21C 41/18

Метки: крутого, пласта, разработки, угольного

...выше на 3 м. Штреки 2 - 3 со штреками 5 - 6, расположенные выше на 3 м. Штреки 2 - 3 со штреками 5 - 6 соединяются сбойками 7.Каждый подэтаж разбивается на несколько выемочных полос, отрабатываемых по восстанию; параметры полос (высота и ширина) определяются величиной устойчивого пролета кровли пласта. В контуре каждой выемочной полосы в пределах подэтажа проводится восстающая выработка 8, представляющая собой скважину, печь, разрезную выработку и т.д. Выработка 8 каждой выемочной полосы проводится вблизи контурной границы полосы со стороны выработанного пространства и соединяется сбойками 9 с контуром предшествующей полосы.Выемка угля в полосах ведется буро- взрывным способом с магазинированием отбитого угля. Бурение и заряжание...

Номер патента: 1761858

Опубликовано: 15.09.1992

Авторы: Васильев, Захаров, Иларов, Карпов

МПК: E02B 7/02

Метки: передвижная, переливная, плотина

...плоский щит за счет своего веса и давления воды закрывается. Нижняя часть плоского щита застопоривается на нижнем стопорном устройстве посредством выступов-полуосей 5 (см. фиг.4). тем самым щиты образуют сплошную грань, создавая подпор воды (см, фиг.2). По мере необходимости регулирования воды можно закрывать определенное количество щитов, После окончания срока подпора воды или регулирования воды приступают к демонта 1761858жу. Для этого действуют по такому же принципу стопорного устройства, что был применен ранее, Открывают стопорное устройство 4 (см,фиг,4), плоский щит под действием давления воды и собственного веса открывается (см,фиг,3), тем самым обеспечивая пропуск воды через сооружение, это, в свою очередь, облегчает процесс...

Номер патента: 1761683

Опубликовано: 15.09.1992

Авторы: Агарков, Ганов, Захаров, Зельман, Игнатенко, Манторов

МПК: C02F 1/46

Метки: вод, обеззараживания, промышленных, сточных

...частотою 1-5 Гц, которое создает большой перепад давления в моментискрообразования в жидкости. Образующийся таким образом тидрокдар разрушаетгидратные оболочки бактериальной флоры исвязанных ионов и стимулирует коагуляциювзвесей в водном потоке,В период взрыва озонированный воздух, за счет резкого перепада давления, усиленно растворяется в жидкости и тем самспособствует лучшему обеззараживан1761683 В табл. 1 представлены результаты конкретного осуществления способа.В табл, 2 сопоставлены результаты испытаний известного и предложенного спо собов, откуда следует, что попредложенному способу повышается как степень очистки, так и обеззараживания стоков,текущего потока, разрушению гидратных оболочек ионов металлов, окислов ионов и коа...

Номер патента: 1761671

Опубликовано: 15.09.1992

Авторы: Захаров, Поляковский, Сафрыгин, Степанова, Филоненко

МПК: C01F 7/26

Метки: глинозема, калия, сульфата, сыннырита

...без изменения, а алюминий вытесняется каием с образованием дополнительного кол.;чествг сульфата калия по реакции К 2304 А 2(3 04)з++ 2 К 2 СОЗ +А 203+ 4 К 3043 СО 2 Из полученного спека суль, эт калил выщелачивают водой,В отличие от прототипа в этом случае алюминий выделяют не в ви; елеобрззного гидроксида, ухудшающег 1 о;той и фильтрацию, а в виде безвод ого окисла, поэтому при разделении жидк й и твердой фаз проблем не возникает. Из жидкой фазы кристаллизацией выделяют сь;.эт калия, а твердую фазу промывают,:,ушат и получают готовый продукт - глинс зем.Таким образом, если в изве ";ном способе разрушение квасцов погашом вести в растворе, то алюминий осаждается э виде гелеобразной гидроокиси алюминия, что затрудняет отстой и...

Номер патента: 1761649

Опубликовано: 15.09.1992

Авторы: Веревкин, Веревкина, Захаров, Измайлов

МПК: B65G 65/30, B65G 67/04

Метки: грузами, загрузки, контейнеров, штучными

...авиации. Сущность изобретения: устройство содержит несущую платформу с шаровой опорой, элемент крепления и тумбу, Несущая платформа с шаровой опорой шарнирно посредством двухзвенного шарнира соединена с тумбой и стержнями для регулируемого поворота несущей платформы в горизонтальной плоскости шарнирно соединенными между собой и тумбой, установленной на колеса и имеющей плсщадку для балласта, 2 ил,к контейнеру 19, На несущую платф электропогрузчиком на чертежах не зан) устанавливается поддон с грузом 18. Затем несущая платформа 1 поворачивает- а ся вокруг шаровой опоры 4 к контейнеру 19. При этом двухзвенный шарнир 10, 11 также повооачивается, Шарнирно соединенные между собой стержни 7, 8 выполняют функцию дополнительной...

Номер патента: 1761364

Опубликовано: 15.09.1992

Авторы: Бакалов, Захаров, Калъченко, Качура, Портняга

МПК: B21J 1/04, B21J 5/00

Метки: ковки, пластин, поковок, типа

...с. 12. При этом объемконцевого отхода определяют как объем призмы с размерами основания Н и В и высотой 2/3, т,е. Ч,л=2/31 Н В, используя формулу 1=0,4 В, получаем-0,4 В Н В=. -д- В Н2 0 9отлЧтобы торцевая поверхность отхода при протяжке пластин приняла форму, близкую к форме правильного прямоугольника, необходимо придать осаженному слитку со стороны поддона определенный профиль углубления с размерами В, В и Ь, зависящими от размеров пластины с размерами В и Н.Из условия равенства объемов55отл вшамиполучаем(2) предварительно определить В=0,125 В,и, приняв по всей ширине углубленияиэ расчета того, чтобы объем приле"гающих ступеней до деформации былменьше на величину, равную0 725 В Рос1, м2Исходя из того, что указанныйобъем металла к...

Номер патента: 1761183

Опубликовано: 15.09.1992

Авторы: Захаров, Куликов, Тихонов, Шинаков

МПК: B01D 17/02

Метки: жидкостей, плотностью, разделения, разной

...разделения жидкостей и улучшение условий эксплуатации.Поставленная цель достигается тем, что выводные патрубки, выполненные в виде стаканов с перфорированными боковыми поверхностями, расположены внутри корпуса и соосно ему, при этом на патрубках установлены, с возможностью перемещения вдоль их боковых поверхностей, поплавки, а камера коалесценции выполнена в виде двухслойной сетки, образующей с выходным сечением патрубка ввода полость распределения,Кроме того, поставленная цель достигается тем, что, в случае разделения труднокоалесцирующих жидкостей, между сеток помещен коалесцирующий материал,Изобретение поясняется чертежом, на котором изображен продольный разрез устройства. Устройство включает корпус 1 с патрубком ввода смеси 2,...

Номер патента: 1336538

Опубликовано: 07.09.1992

Авторы: Белозеров, Захаркин, Захаров, Лаврова, Левит

МПК: C08J 3/20

Метки: асбосмесей

...фенолформальдегидной смолыСф 312 20, серы 15, каптакса 1, тиурама 0,5, в резиносмесителе вводятоставшиеся компоненты в следующемпорядке - желеэчый сурик 180, маслоПН3, асбест 300. Общая продолжительность смешения 13 мин. Полученнуюсмесь брикетируют в заготовки, Формуоют при температуре 200 С, давлении30 МПа и выдержке в прессе в течение9 мин.П р и м е р 6 (Б) .В предварительно изготовленную навальцах и охлажденную до комнатнойтемпературы смесь, состоящую из(в мас.ч.) бутадиеннитрильного каучука СКНАСМ 100, хлоранила 10,оксида цинка 10, в резиносмесителевводят следующие ингредиенты - олигоэфиракрилат,10, барит 250, асбест250 Продолжительность смешения14 мин. Полученную смесь брикетируют в заготовки, формуют при температуре 200 С,...

Номер патента: 1104788

Опубликовано: 07.09.1992

Авторы: Грибков, Дукарский, Захаров, Кузнецова, Силаев

МПК: C01B 21/072

Метки: алюминия, нитрида

...синтеза 1800-1 900 С имеет более низкое содержание кислорода (0,05-0 5 мас %)Нижний предел содержания у-модиФикации 60% (остальное а-модификация) в оксиде алюминия обусловлен повышением содержания примесей кислорода в конечном продукте. Нижний предел количества углерода 17 мас,% объясняется загрязнением конечного продукта оксидом алюминия и оксинитридом алюминий, верхний 28 мас.% - его загрязнением карбидом и карбонитридом алюминия. Остаточный углерод может быть удален прокаливанием конечного продукта в окислительнай среде и ри 600- 850 С.Синтез нитрида алюминия ведут при температуре 1650-1950 С с продолжительностью выдержки 1-4 ч в токе азота в печи . с графитовыми нагревателями. Синтез нитрида алюминия в промышленном...

Номер патента: 1759678

Опубликовано: 07.09.1992

Авторы: Дегтярев, Захаров

МПК: B60P 1/00

Метки: самоходное, средство, транспортное

...техническое решение соответствуеткритерию изобретения "новизна", Сравнение заявляемого технического решения с30 прототипом и другими известными аналогами показывает, что совокупность существенных признаков заявляемого объектапозволяет расширить его эксплуатационные возможности. Таким образом, заявляе 35 мое техническое решение соответствуеткритерию изобретения "существенные отличия",На фиг,1 показано самоходное транспортное средство в двух проекциях; на40 фиг.2 - самоходное транспортное средствои причал в момент перегрузки; на фиг,З -узел на фиг,1; на фиг.2 - узел й нэ фиг.1; нафиг.З - узел И на фиг.1,Самоходное транспортное средство45 включает шасси, на раме 1 которого закреп 175967810 15 20 25 30 35 40 45 лены горизонтальные...

Номер патента: 1759609

Опубликовано: 07.09.1992

Авторы: Завадская, Захаров, Повидайло

МПК: B24B 37/04

Метки: доводки

...пути и поэтому износ рабочей поверхности доводочных дисков во всех точках одинаков и его величина зависит от времени контакта с между доводочными дисками и обрабатываемыми деталями, то есть В реальных условиях детали располагают в гнезда сепараторов, установленных в водиле, и поэтому расположить их в форме сплошной кольцевой детали практически невозможно, а также, в связи с необходимостью обеспечения определенных удельных давлений на поверхности обрабатываемых деталей, площадь занимаемая обрабатываемыми деталями обычно составляет некоторую часть от площади рабочей поверхностидоводочных дисков,В этом случае, в зависимости от расположения обрабатываемых деталей в водиле,разные точки доводочных дисков будут находиться в контакте с...

Номер патента: 1759513

Опубликовано: 07.09.1992

Авторы: Гоношилин, Захаров, Катковский, Кириенко, Мальцев, Трофимов

МПК: B21J 5/00

Метки: кольцевых, осесимметричных

...свойство, заключающееся в создании условий равномерного течения металла в осевом и радиальном направлениях, благодаря чему обеспечивается правильное формообразование изделия и высокая точность его размеров.Однако, этих действий недостаточно для правильного формообразования изделия. Для разнообъемных заготовок избыток металла необходимо переместить в заданном направлении, при этом перемещение металла должно происходить через калиброванное отверстие, чтобы можно было бы создать регламентированное сопротивление течению металла, обеспечивающее правильное формообразование изделия при высокой точности его размеров, в результате экспериментальных исследований было установлено соотношение между геометрическими параметрами конического отверстия...

Номер патента: 1758722

Опубликовано: 30.08.1992

Авторы: Захаров, Ильченко, Кондрат

МПК: H01P 1/205

Метки: полосовой, фильтр

...параллельно подключено по одному кароткозамкнутаму и одному разомкнутому шлейфу, в отрезок линии передачи с Т-волнай в середине между точками подключения короткозамкнутога и разомкнутого шлейфов последовательно включены короткозамкнутые шлейфы.На чертеже показана конструкция поло- СОВОГО фильтра.Паласовой фильтр содержит отрезок линии передачи 1 с Т-волной, к которому на одинаковых расстояниях параллельно подключено по одному короткозамкнутаму 2 и одному разомкнутому 3 шлейфу. В отрезок 1 линии передачи в середине между точками подключения короткозамкнутого и разомкнутого шлейфов 2 и 3 последовательно включены короткозамкнутые шлейфы 4, Входная и выходная линии 5 служат для подведения и снятия СВЧ-сигнапа.Паласовой фильтр работает...

Номер патента: 1758721

Опубликовано: 30.08.1992

Авторы: Захаров, Ильченко, Карякин

МПК: H01P 1/205

Метки: полосно-пропускающий, фильтр

...паразитных полос пропускания. 1758721 Аполосе заграждения отражается благодаря наличию шлейфов 2 и 3,Эффект устранения паразитных полос пропускания в полосно-пропускающем фильтре достигается тем, что частоты последовательного в ы ( =- 1,2,.) и параллельного вр резонансов двух разновидностей шлейфов носят взаимно противоположный характер и компенсируют друг друга, т.е.частоты во 1 одного шлейфа совпадают с частотами вр другого шлейфа и наоборот.Причем взаимная компенсация имеет место для всех резонансных частот, кроме одной частоты последовательного резонанса воп короткозэмкнутого шлейфа с изменяющимся по координате волновым сопротивлени. ем, которая не совпадает с частотой параллельного резонанса вр, разомкнутого шлейфа, в оп - в...

Номер патента: 1758605

Опубликовано: 30.08.1992

Авторы: Булов, Гетман, Захаров, Милютин, Цицикян

МПК: G01R 31/02

Метки: машин, обмоток, проверки, трансформаторов, трехфазных, электрических

...обрывов обмоток,20 а также устройство йе дает информации о виде соединения обмоток,В предлагаемом устройстве обрывдвух и трех обмоток и вид соединенияобмоток определяется по индикаторам25 7, 12 и 13,На фиг, 2 - 4 представлены схемыпроверки обмоток с использованием токовых реле 8 и 9, нормально-закрытых контактов реле 8 и 9, световыхиндикаторов 12, 13Причем обмоткидвух реле включены между источником1 и двумя проверяемыми обмотками(из трех 14-16), последовательно соединенные световой индикатор 13 и нормально-закрытые контакты двух, реле8 и.9 включены на источник 1, а индикатор 12 включен на один нормальнозакрытый контакт (реле 9) .Коммутатор 2 служит для поочередного подключения проверяемых обмоток14-16 к истоцнику 1. Коммутатор...

Номер патента: 1758542

Опубликовано: 30.08.1992

Авторы: Захаров, Сергеев

МПК: G01N 29/04

Метки: демпфер, преобразователю, ультразвуковому

...что демпфер выполнен из слоев однородного материала, толщина которых не превышаетдлины волны ультразвука в нем, а между 35слоями расположены дополнительные слоис дефектами в виде цепочки пор, размерыкоторых меньше длины волны ультразвука вматериале основных слоев, а также тем, чтослои устанавливают друг на друга и соединяют с помощью диффузионной сварки.На фиг,1 схематически изображен демпфер, акустически контактирующий с пьезопластиной; на фиг.2 - схема установкидиффузионной сварки, позволяющей изготовить демпфер,Демпфер содержит пакет слоев 1 из однородного материала, например, из пьезокерамики. Толщина слоя не превышаетдлину волны ультразвука а материале слоя. 50Между слоями содержатся дополнительныеслои с дефектами в виде цепочки...
