Захаров

Номер патента: 1293285

Опубликовано: 28.02.1987

Авторы: Баловнев, Захаров, Фролов, Хмара, Яновский

МПК: E02F 3/64

Метки: ковш, скрепера

...стружки, на фиг. 4 - ножевая система ковша скрейера, общий вид.Ковш скрепера включает изогнутыйцентральный выступающий нож, состоящий из нижней грани 1 и верхней 2,изогнутые боковые ножи, состоящиетакже из никней грани 3 и верхней4 днище 5, боковые стенки 6, пе 925реднюю заслонку 7 и заднюю подвижную стенку 8. Центральный выступающий нож и боковые ножи выполнены споворотом нижней грани 1 по отношению к верхней грани 2 в сторону,обуславливающую увеличение угла ре 30зания. При этом применительно к скреперам с геометрической вместимостью4,5+9 мугол Ы "40, а угол сг="35. Угол резания нижней части 3 боковых ножей Ы 30, аЫ 25. 35По бокам центрального кожа смонтированы боковые пластины 9. Ковш скрепера работает следующим образом. 40 При...

Номер патента: 1293223

Опубликовано: 28.02.1987

Авторы: Доценко, Жаринов, Жижина, Захаров, Ковтун, Семененко

МПК: C13D 3/00

Метки: осветления, производства, сатурационного, сахарного, сока

...быстро осаждающиеся флокулы. Время осветлениясатурационного сока сокращается в2 раза по сравнению с известным способом..П р и м е р 1, Для осветления нефильтрованного сатурационного сока из ПАА готовят флокулянты, активированные соответственно, гидроксидом натрия при рН 11,3 и кристаллическим тринатрийфосфатом путем смешивания в массовом соотношении 1:1, концентрацией 0,1 Е. Получают сок 1 сатурации по современной технологической схеме известково-угле- кислотной очистки диффузионного сока.Измеряют при 80 С скорость отстаивания сатурационного сока при добавлении 0,001, 0,002 и 0,0033 Флокулянта ПАА, активированного гидроксидом натрия. Величина ее составляет, соответственно количеству добавленного Флокулянта 10,5, 12,4 и 13,2...

Номер патента: 1292933

Опубликовано: 28.02.1987

Авторы: Захаров, Лобзин

МПК: B23B 31/40

Метки: оправка

...Проектная, 4 Изобретение относится к металлообработ,е и может быть использовано для точной установки деталей на станках с автоматической установкой и зажимом детали.Цель изобретения - повышение надежности работы посредством устранения распорных усилий при снятой с оправки детали.1.1 а чертеже изображена оправка, разрез.Оправка содержит конический переходник 1, на котором смонтирован полый кор;1 ус 2 с размещенной на нем тонкостенной упругой втулкой 3. Внутри корпуса 2 расположен ступенчатый плунжер 4. Полость корпуса 2 заполнена гидропластмассой 5. (оосно с корпусом 2 расположен прижимной элемент в виде стакана 6, в котором соосно установлены ступенчатая втулка 7 и толкатель 8 осевого перемещения друг относительно друга. Полость в...

Номер патента: 1292899

Опубликовано: 28.02.1987

Авторы: Балюк, Батраков, Захаров, Литвинов

МПК: B21J 13/02, B23Q 41/02

Метки: автоматическая, горячей, линия, штамповки

...из устройства для шлифования по лотку, Датчики постоянноконтролируют наличие шлифованных заготовок в накопителе 12 и дают сигнал на включение или выключение устройства для шлифования,В накопителе 12 шлифованные заготовки ориентируются и поштучно полотку подаются в индукционный нагреватель, В индукционном нагревателешлифованные заготовки нагреваютсядо определенной температуры и подаются на позицию, находящуюся в зонедействия манипулятора. Манипулятор,получив команду о наличии нагретойзаготовки на позиции, принимает одной рукой эту заготовку и подает вштамп горячештамповочного пресса 9.Включается рабочий ход горячештамповочного пресса. После окончанияштамповки манипулятор другой рукойубирает отштампованную деталь изштампа и сбрасывает в...

Номер патента: 1292792

Опубликовано: 28.02.1987

Авторы: Валыка, Захаров, Мешалкин, Французов, Щукин

МПК: A61N 1/36

Метки: деятельности, нормализации, сердца

...выпрямитель 7, подключенный к обмоткам 6 сердечника, буферный аккумулятор 8, генератор 9 стимулирующих импульсов с блоком 1 О задержки и электроды (не показаны). Электроды вживляются вблизи проводящей системы сердца в эндокард ггри имплантации искусственного клапана. Запирательный элемент 2 выполнен из ферромагнитного материала и снабжен наружной оболочкой 11, выполненной из некоррозирующего мате 35 риала.Устройство работает следуюцгим образом.Во время сокращения предсердия шариковый запирательный элемент 2 под действием сил упругости и давления крови пе ремещается в сторону, противоположную корпусу-основанию клапана. При этом изменяется магнитный поток, проходящий через каждую из обмоток 6. При изменении магнитного потока в...

Номер патента: 1291609

Опубликовано: 23.02.1987

Авторы: Захаров, Наполов, Норман

МПК: C21D 1/10

Метки: виде, вращения, высокочастотной, закалки, станок, тел

...следующим образом.Изделия 24 засыпают в бункер 2. Дисковый загрузочный механизм 3 вращается с помощью вала 4 с приводом ,от двигателя 8, при этом концы соба 10 15 20 25 30 35 40 45 50 55 чек 13 поджаты с помощью пружин 14 кхраповику 15 и входят в его впадины,оставаясь неподвижными, Подвижныйдиск 11 захватывает пазами из общей массы беспорядочно расположенных в бункере 2 изделий 24 отдельные изделия и подает их поштучно и ориентировано,в верхний конец гравитационного накопителя 5. По накопителю 5изделия под действием силы тяжестинепрерывным потоком движутся внизк торцу подающего механизма 6,Если при подаче изделий подвижнымдиском 11 в накопитель 5 происходит .заклинивание изделия 24 на входе внакопитель, то подвижный диск 11 начинает...

Номер патента: 1291093

Опубликовано: 23.02.1987

Авторы: Безуглый, Дерканосов, Дриго, Захаров, Пилькевич, Эзерс

МПК: A01J 9/04, A01K 5/02

Метки: молока, термообработки

...копо делам изобретений и035, Москва, Ж, Раушская тета СССРкрытийнаб., д. 4/ ственно.полиграфическое предприятие, г. Ужгород, ул. Прое о 1 12Изобретение относится к сельскомухозяйству, в частности к устройствамдля термообработки молока, и можетбыть использовано на молочных фермаха также в устройствах для кормлениямолодняка животных.Цель изобретения - упрощение конструкции устройства для термообработки молока,На фиг. 1 изображено устройстводля термообработки молока, вид спереди; на фиг. 2 - развертка рубашкитеплообменника.Устройство для термообработки молока содержит емкость 1, по боковымсторонам которой расположена рубашкадля теплообменной жидкости, снабженная подводящим 2 и отводящим 3 патрубками и разделенная на секции 4и 5 перегородкой...

Номер патента: 1289996

Опубликовано: 15.02.1987

Авторы: Баймульдин, Вальштейн, Захаров, Пак

МПК: E21D 21/00

Метки: анкер, податливый

...г.Ужгород, ул. Проектная, 4 1 128Изобретение относится к анкернойкрепи горных выработок, пройденныхв неустойчивых породах.Цель изобретения - повышениеэффективности работы податливогоанкера путем улучшения характеристики податливости,На чертеже изображен податливый .анкер, общий вид.Податливый анкер состоит из замка 1, стержня 2.с натяжной гайкой 3и узла податливости иэ конусногорассекателя 4, который установленна наружном конце стержня 2,цилиндрического корпуса 5 с опорным фланцем 6 и внутренней конической поверхностью 7 и разрушаемой конуснойвтулки 8, большее основание которойобращено к рассекателю 4.Податливый анкер работает следующим образом.Собранный анкер вводят в шпур доупора фланца 6 в край устья шпура.Затем,...

Номер патента: 1289831

Опубликовано: 15.02.1987

Авторы: Захаров, Хайруллин

МПК: C03B 3/00

Метки: загрузки, печи, плавильной, шихтой

...Тележка 1 движется из одного крайнего положения в другое,обеспечивая тем самым засыпку всейповерхности варочной части. печи. Вкрайнем положении при отсутствиикоманды от уровнемера на прекращениезагрузки тележка 1 меняет направление движения и цикл засыпки шихтыповторяется. При получении командына прекращение загрузки тележка останавливается в одном из крайних положений, при этом приводы шнека 3,корпуса 4 шнека 3 и тележки 1 отключаются.Существенной предпосылкой для высокопроизводительной эксплуатацииплавильных печей, в частности электрических стекловаренных, являетсяоптимальная загрузка шихты, То, какона должна осуществляться, определяется распределением плотности энергии по поверхности стекломассы, чтообусловлено потоками...

Номер патента: 1289436

Опубликовано: 15.02.1987

Авторы: Захаров, Корсаков, Кудрявцев, Ольшанский, Протасов, Цуранов

МПК: A01K 75/00

Метки: кошелькового, невода, положения

...антеннами 3, закрепленные вдоль нижней подборы 4 невода 5, и приемник 6, расположенный на борту судна 7. Приемник 6 снабжен индикаторным 15 табло и соединен с вертикально ориентированной приемной антенной 8, выполненной аналогично антеннам передатчиков и спускаемой в воду с борта судна 7. Передатчики 1, антен ны 3 и приемник 6 выполнены электромагнитными. В состав передатчиков дополнительно входят приемные и программные узлы, а антенны 3 передатчиков 1 ориентированы вдоль пожи 25 лин 9 невода 5. При использовании минимального количества передатчиков и = Б /2, где И, - число секций невода 5, последние закрепляются на границах секций невода 5 через секцию,30 что обеспечивает измерение глубины погружения одной точки каждой секции невода 5(...

Номер патента: 1288622

Опубликовано: 07.02.1987

Авторы: Захаров, Пискарев

МПК: G01R 23/06

Метки: амплитудно-частотных, конструкций, характеристик

...исклю- у чить влияние АЧХ виброплатформы и повысить точность определения АЧХ конструкции. С:128862221 яет исключить влияние .АЧХ виброплатформы и повысить точность определения,АЧХ конструкции. Формула изобретения Корректор С. Шекмар Редактор А. Шандор Техред М.Ходанич Заказ 7804/44 Тираж 752 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 1Изобретение относится к электроизмерительной технике и может бытьиспользовано при определении динамических характеристик конструкцийв процессе виброиспытаний,Цель изобретения - повышение точности определения амплитудно-частотнойхарактеристики АЧХ...

Номер патента: 1288575

Опубликовано: 07.02.1987

Авторы: Захаров, Крафтмахер

МПК: G01N 27/72

Метки: металлов, сплавов, электропроводности

...образца 5 на магнит 1, кроме тормозящего момента М действует тормозящий момент М , йызванный2 5трением в подшипниках и пропорциональный скорости вращения. Так как вращающий момент электродвигателя 3 постоянен, то можно записатьМ +М =М1 йэгде М, - тормозящий момент, Вызванный взаимодействием Вращающегося магнитного поля смагнитным полем, созданнымВихревыми токами в образце;М - тормозящый момент вызван-./)ный трением в подшипникахв присутствии образца; М э - тормозящий момент, вызванный трением в подшипниках при свободном вращении маг-нита в отсутствие образца,Тормозящий момент, вызванный трением, пропорционален частоте вращения магнита , а тормозящий момент М пропорционален частоте вращаюшегося магнитного поля (в данном случае просто...

Номер патента: 1288492

Опубликовано: 07.02.1987

Авторы: Гемма, Захаров, Марищук, Тормахов

МПК: G01B 5/30

Метки: тензометр

...7796/37 Производственно-полиграфическое предприятие, г,ужгород, ул.Проектная, 4 Изобретение относится к измерительной технике, а именно к тензометрам для измерения деформаций твердых тел.Целью изобретения является расширение функциональных возможностей путем измерения изгибных деформаций образца.На чертеже показан тензометр, общий вид,Тензометр содержит две тензоскобы 1 и 2 для измерения поперечных деформаций, каждая из которых выполнена в виде двух жестких опор 3 и 4, соединенных тензоэлементом 5. Тензоскобы15 1 и 2 соединены между собой тензоэлементами 6 и 7 для измерения продольных деформаций, места присоединения которых к жестким опорам 3 и 4 расположены в одной плоскости с местами соединения жестких опор 3 и 4 с тензоэлементами...

Номер патента: 1288387

Опубликовано: 07.02.1987

Авторы: Бирштейн, Захаров, Оренбойм

МПК: F15B 19/00

Метки: гидросистемы, гидроцилиндров, испытания, оборудования, рабочего

...6 при подаче рабочей жидкости от насоса 9 через распределитель 35 7 в полость 10 до стопорения рукояти 2 вместе с ковшом 3 под действием реакции упора, когда давление в гидросистеме превысит настройку предохранительного клапана 11. В этом случае под действием усилия Р гидро- цилиндра 6 рукояти 2 в замкнутой полости 4 гидроцилиндра 5 ковша 3 возникает высокое давление рабочей жидкости, определяемое действием реактивной силы К, и рабочая жидкость через золотниковые пары распределителя 8 просачивается на слив в бак 12. Таким образом, утечки рабочей жидкости из замкнутой полости 4 определяют ся непосредственно на гидрофицированной машине под действием реактивной силы К по величине хода штока 13, определяемой градуированной шкалой 14 мерной...

Номер патента: 1288187

Опубликовано: 07.02.1987

Авторы: Демченко, Денисенко, Захаров, Кутовая, Овчинников, Петрова, Сандул, Свешников, Синельниченко, Чебунин, Чеканова

МПК: C08K 3/22, C08K 9/04, C08L 9/00 ...

Метки: резиновая, смесь

...АМ) проводят вводно-спиртовом растворе (вода иизопропиловый спирт в соотношении30:1), а термообработку - при 140 -160 С в течение 2 - 3 ч. В случаеприменения триэтаноламина (ТЭА) об, работку проводят в водном растворе,а термообработку - при 260 - 270 Св течение 2 ч.Фиэйко-химические свойства исследуемых наполнителей представлены в табл. 1.Изготовление резиновых смесейпроводят на вальцах по известнойтехнологии. Вулканизацию резиновыхсмесей проводят в вулканизационныхпрессах,П р и м е р 1. На вальцах изготавливают резиновые смеси на ос 88187 2нове бутадиенметилстирольного каучука СКМС-ЗОАРКПН.Составы и свойства известных,контрольной и предлагаемых резиновых5 смесей приведены в табл.2,Результаты Физико-механическихиспытаний...

Номер патента: 1286289

Опубликовано: 30.01.1987

Авторы: Антонов, Баранов, Белан, Гришечкин, Захаров, Падафет, Подвысоцкий

МПК: B01D 35/06, B03C 3/00

Метки: газов, электрической

...удерживания подвесных корони" рующих электродов в натянутом состоянии выполнен следующим образом 55 (фиг. 2). Непосредственно к корпусу 5 устройства для электрической очистки газов при помощи крепления 26 прикрепляется кронштейн 22, На кронштейн строго вертикально привариваются подвески 17, в которые с зазором 18 устанавливается ниброгаситель 16, Виброгаситель с помощью резьбового соединения крепится к фиксирующему изолятору 12, который подвешивается к направляющей раме 10 болтом 13Коронируюшие электроды свободно входят в отверстия 27 в раме и жестко закрепляются с помощью резьбовых соединений 9 и шайбы 28, Под полкой кронштейна 29 на виброгасителе устанавливается пружина 19, которая натяжными деталями 21 и 20 обеспечивает...

Номер патента: 1283757

Опубликовано: 15.01.1987

Авторы: Альпин, Захаров, Салимов

МПК: G06F 7/58

Метки: вероятностный, двоичный, управляемый, элемент

...производится за К тактов. В тактированный момент времени по входу 11 поступает значение кода, а по входу 12 - синхроимпульс, Запускается источник 1 случайных чисел и через интервал времени, определяемый временем элемента 6 задержки, выдается импульс считывания через открытый элемент И 7 в блок 3 памяти. Этот же импульс считывания одновременно поступает в счетчик 10. Из блока памяти код состояния Б поступает на выход дешифратора 4, при этом состоянию Бсоответствует нулевой потенциал на обоих выходах дешифратора, состоянию Б - единичный потенциал на выходе дешифратора 4, соединенного с элементом 9 ИЛИ, состоянию Бд - единичный потенциал на выходе дешифратора 4, соединенного с элементами 5 и 9, Состояния Б и Б переводят триггер 8 в...

Номер патента: 1283316

Опубликовано: 15.01.1987

Авторы: Алексеенко, Захаров, Кузьменко, Лен, Ничке, Розенфельд, Спичак, Яновский

МПК: E02F 9/22

Метки: гидропривод, скрепера

...6 соединена сраспределителем, а поршневые полости 20гидроцилиндров 3 и 5, кроме того,соединяются между собой посредством дополнительной гидромагистрали 12 сустановленным в ней управляемым клапаном 8 и обратным клапаном 10,25Гидропривод работает следующим образом.При подаче рабочей жидкости в поршневые полости гидроцилиндров 3 или5 гидропривод работает как традицион- З 0ный. В случае подъема ковша рабочаяжидкость попадает во все штоковые полости, однако так как с баком соединяется при этом поршневая полостьлишь гидроцилиндра ковша, перемещается только его шток. При этом вследствие механической связи между заслонкой и ковшом поднимается и заслонка и через рычажную систему воздействует на гидроцилиндр заслонки, 40штоковая...

Номер патента: 1281716

Опубликовано: 07.01.1987

Авторы: Вайнберг, Захаров, Крумин, Ткаченко

МПК: F02M 21/02

Метки: внутреннего, газа, двигатель, подачи, сгорания, сжиженного

...напряжения на цепь 49 электромагнитного клапана 5, а контакты 35 и 36 подключают к линии 29 питания цепи 47 и 49. При этом подается напряжение на обмотку реле 42 переключателя 41. Контакты 44 переключателя 41 включают на самопитание обмотку 42 и цепь47 электромагнитного клапана 3 подачи жидкой фазы, а контакты 45размыкаются и включают в плечо мостадобавочное сопротивление 28, что10 15 20 5 12 приводит к перенастройке мостовой схемы на переключение реле 33 при более низком уровне давлений. Контакты 46 переключателя 41 размыкают цепь 48 питания электромагнитного клапана 5 подачи паровой фазы, а контакты 43 замыкают цепь 49 питания электромагнитного клапан, 8 в контуре повышения давления в баллоне.Таким образом, после достижения рабочего...

Номер патента: 1281696

Опубликовано: 07.01.1987

Авторы: Беседин, Вахошин, Грудский, Захаров, Калашников, Коробченко, Реппих, Рыков, Суханов, Трипунов

МПК: F02B 17/00

Метки: внутреннего, двигатель, сгорания

...существенно снижается смешение потоков с разной концентрацией топлива возможное при одновременном истечении их через оба выходных окна, в результате чего обеспечивается устойчивое заполнение цен тральной части камеры 4 сгорания в головке 3, где расположена свеча 5 зажигания и находящейся под ней камеры 6 сгорания в днище поршня обогащенной топливовоздушной смесью.Часть потока обедненной смеси поступает через кольцевой зазор 17. Однако это не препятствует устойчивому течению потока обогащенной смеси в центральную часть 4 камеры сгорания в головке 3 цилиндра 1 и в камеру 6 в днище поршня 2, поскольку вертикальная стенка 16 сообщает этому потоку поступательное движение вдоль периферийных стенок камеры сгорания в головке 3 и цилиндра 1....

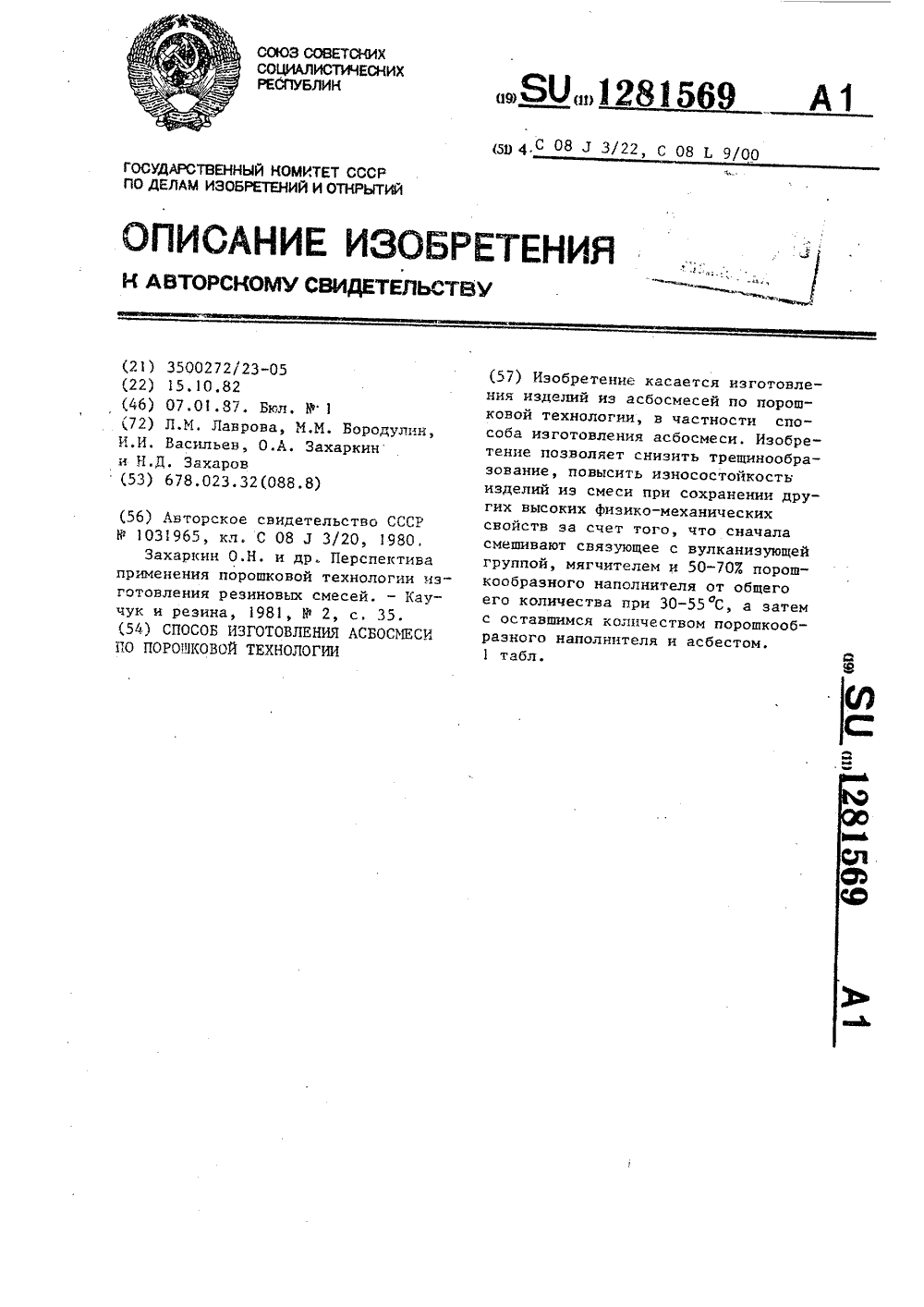

Номер патента: 1281569

Опубликовано: 07.01.1987

Авторы: Бородулин, Васильев, Захаркин, Захаров, Лаврова

МПК: C08J 3/22, C08L 9/00

Метки: асбосмеси, порошковой, технологии

...П р и м е р 2. Предварительно язготовленную порошкообразную сыпучую композицию, состоящую иэ комлонентов, мас,ч,: порошкообразный бутадиеновый каучук СКДСР 80; порошкообраэная фенолформальдегидная смола 20; сера 20; каптакс 4; тиурам 1; мягчитель (полидиены) 15; барит 120; графит 10," глинозем 24, что составляет 70 от общего ,оличест.:а наполнителей, смешивают в течение 5 мин при 30-55 С в том же смесителе 81569 2с оставшимися 66,6 мас,ч. барита и250 мас.ч, асбеста и перерабатываютв смесителе периодического действия.П р и м е р 3, Смесь готовят попримеру 1 с использованием в качест-.ве связующего 100 мас.ч. фенолформальдегидной смолы.П р и м е р 4. Смесь готовят попримеру 1 с загрузкой барита вначале156 мас,ч что составляет 65...

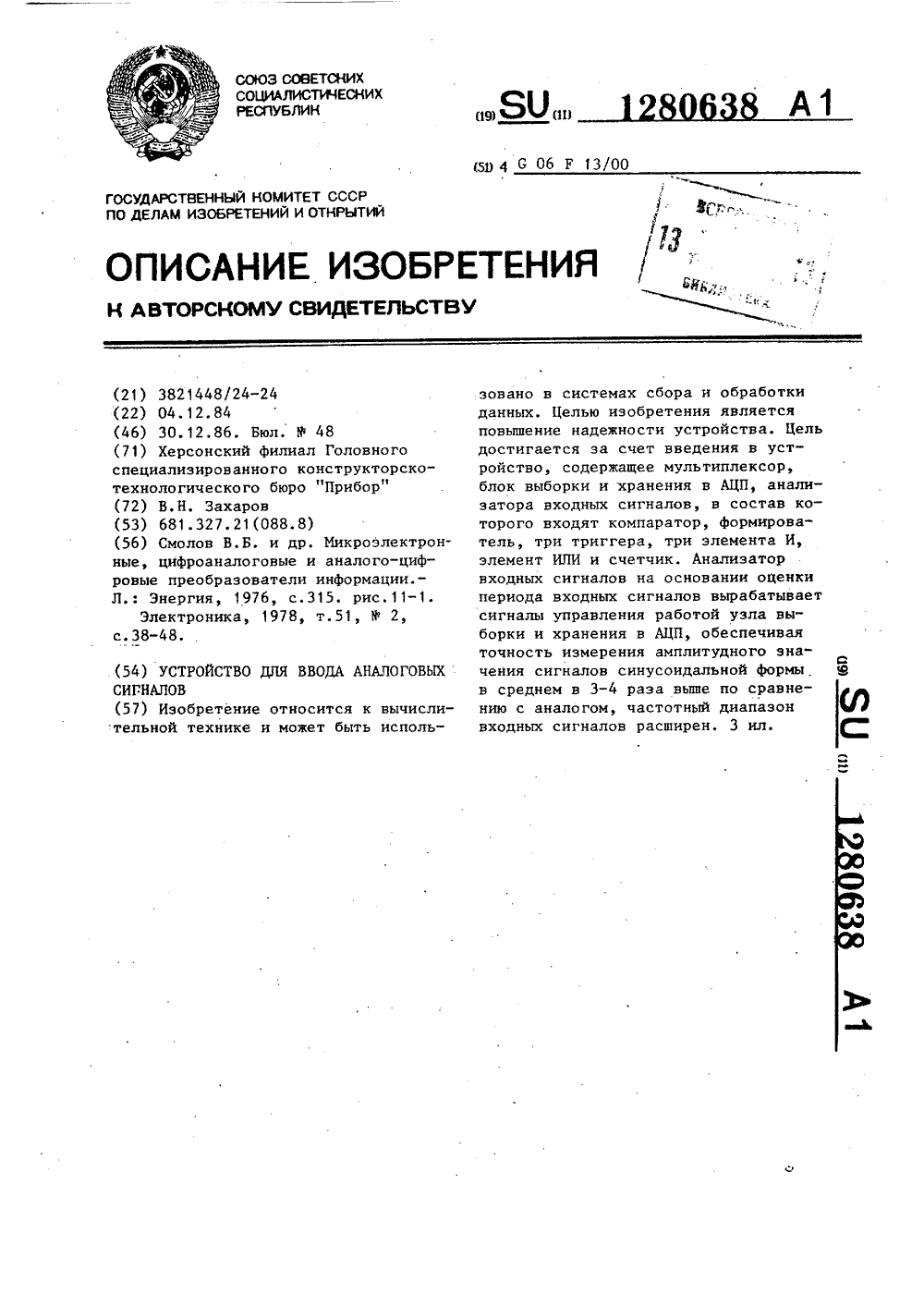

Номер патента: 1280638

Опубликовано: 30.12.1986

Автор: Захаров

МПК: G06F 13/00

Метки: аналоговых, ввода, сигналов

...101 (на входе узла 2 выборки и хранения) достигает своего максимальногозначения. Одновременно на выходе 0"счетчика 17 появляется "0" и узел 2выборки и хранения переходит в режим 15хранения, С выхода узла 2 выборки ихранения напряжение, равное амплитудному значению входного сигнала, поступает на аналоговый вход АЦП 3. Импульсом с выхода "=0" счетчика 17 запускается АЦП 3. Триггер 20 и затемсчетный триггер 13 переходят н состояние "0", прекращает работу генератор 21 импульсов. Блок 4 интерфейсапосле выдачи сигнала "Пуск" переходит 25в режим анализа сигнала "=0" счетчика 17 и при его появлении снимаетсигнал Пуск" и переходит в режиманализа сигнала "Конец преобразования" АЦП 3. После прихода этого сигнала блок 4 интерфейса...

Номер патента: 1278560

Опубликовано: 23.12.1986

Авторы: Гульченко, Захаров, Лабяк, Родькин

МПК: F27D 19/00

Метки: агрегатом, вращающимся, тепловым

...печи от модуля полуфабриката. Преобразованный сигнал является задающим озз лля регулируемого электропривода, который при увеличении модуля крупности снижает частоту вращения, а в противном случае увеличивают. Задающий сигнал озз поступает на третий вход вычислительного устройства 11, на первый и второй вход которого подаются сигналы с датчиков положения печи 9 и прогиба печи 10.Вычислительное устройство 1 работает по алгоритму (фиг. 2).Алгоритм включает ввод информации с датчика 9 положения печи о длине дуги окружности 1, и с датчика 1 О прогиба печи величину прогиба е на этих участках, а также ввод заданной частоты вращения соз. Затем производится вычисление допустимой цастоты вращения со по формулеь бЮ,= )поппроизводится...

Номер патента: 1278495

Опубликовано: 23.12.1986

Авторы: Бердник, Болтышев, Гончаров, Захаров, Паршин

МПК: F15B 15/22

Метки: пневмогидравлический, привод

...16, 20выполненным в виде гидравлического цилиндра 17, полости 18 и 19 которого сообщены между собой через поджатые пружинами 20 и 21 управляемые клапаны 22 и 23.Клапан 22 установлен в гидролинии 5, аклапан 23 - в гидролинии 6. Клапаны 22и 23 управляют открытием каналов 24 и25. В демн 16 установлен обратныйклапан 26, а золотник 4 снабжен регулировочным винтом 27.Пневмогидравлический привод работает З 0следующим образом.По сигналу программного устройства 10пневмораспределитель 11 подает давлениев один из пневмодвигателей 1, а пневмораспределитель 2 - в камеру 15 золотника 14. При этом золотник 14 перемещается, сжимая пружину 13. Жидкость вгидравлическом цилиндре7 перетекает изполости 18 в полость 19 через обратныйклапан 26. Гидролинии...

Номер патента: 1278256

Опубликовано: 23.12.1986

Авторы: Захаров, Лапшин, Сухов

МПК: B60K 41/02

Метки: двигателем, механизм, муфтой, средства, сцепления, транспортного

...Тираж 647 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н. ЕгороваЗаказ 668218 Изобретение относится к области транспортного машиностроения, а именно к комбинированным приводам управления главной муфтой сцепления и подачей топлива в дизелях колесных и гусеничных машин.Цель изобретения - повышение надежности путем обеспечения оптимального режима включения сцепления.На чертеже показана схема механизма управления двигателем и муфтой сцепления тяговой машины.Педаль 1 управления муфтой сцепления через тягу связана с первым дополнительным двуплечим рычагом 2. Второй конец первого дополнительного двуплечего...

Номер патента: 1277957

Опубликовано: 23.12.1986

Авторы: Захаров, Кремлев, Мешалкин, Носков, Хапаев

МПК: A61B 17/00, A61F 2/06

Метки: аневризм, гипотермии, лечения, сердца, условиях, хирургического

...Позняк Редактор Г. Гербер Текред И. Верес Корректор М. немчик Заказ 66773 Тираж 660 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул, Проектная, 4Изобретение относится к медицине, а именно к кардиохирургии,Целью изобретения является сокрагцение времени операции и предупреждение кровогечений за счет герметизации полости левого желудочка с помощью прокладок из гетероткаци.Способ осуществляют следующим образом.Заготавливают две прямоугольные прокладки из гетероткани, 10До торакотомии заранее прошивают одну прокладку П-образными швами по нижнему краю устройством для наложения швов. В условиях умеренной гипотермической защиты...

Номер патента: 1275705

Опубликовано: 07.12.1986

Авторы: Акимбетов, Захаров, Тыртышная

МПК: H02M 7/217

Метки: переменного, постоянное

...порога включения - 11 , На эмиттер транзистора 15 подается напряжение с конденсатора 16. При достижении втим напряжением Бвкл, транзистор 15 производит формирование управляющих им 1275705пульсон 1 , поступающих соответственно на управляющие электроды вентилей (тиристоров) 5 и 6.Рассмотрим далее процесс формирования напряжения на конденсаторе 16 - 5 Б, , Конденсатор 16 начинает заряжаться от напряжения с выхода параметрического стабилизатора 11 - Б, через транзистор 22 генератора 21 тока по контуру: Уд, - конденсатор 16 - резистор 24 - транзистор 22 резистор 25 - Пд . Постоянная времени заряда конденсатора 16 различна в зависимости от тока генератора 21, который, в свою очередь, регули руется величиной напряжения на конденсаторе...

Номер патента: 1274057

Опубликовано: 30.11.1986

Авторы: Акимов, Баранов, Брагин, Захаров, Орел

МПК: H02H 5/04, H02H 7/08

Метки: нагрева, синхронной, электрической

...возводит.ся в квадрат, вследствие чего сигнал,поступающий с выхода квадратора 5 на.вход сумматора 1, пропорционален составляющей потерь в синхронной машине,зависящей от квадрата реактивноготока,Сигнал выхода датчика 3 напряжения поступает на вход квадратора 6 и, 40проходя через него, возводится в квадрат, вследствие чего сигнал, поступающий с выхода квадратора 6 на вход сумматора 1, пропорционален составляющей потерь в синхронной машине, зависящей от квадрата напряжения на статоре.Одновременно, сигналы выхода датчика 4 реактивного тока и датчика 3 найряжения поступают на соответствующие входы блока 7 умножения и,проходя через него, перемножаются, вслед. вствие чего сигнал, поступающий с выхода .блока 7 умножения на вход сумматора 1,...

Номер патента: 1273656

Опубликовано: 30.11.1986

Авторы: Бердник, Болтышев, Гончаров, Захаров, Паршин

МПК: F15B 15/22, F15B 9/00

Метки: пневмогидропривод, позиционный

...черездвухпоэиционный трехлинейный пневмораспределитель 35 с управляющих входом36, Кроме того, пневмогидроприводвключают блок 37 задания программы,подключенный к управляющим входам15 и 36 пневмораспределителей 14 и35 и к датчику 38 обратной связи поположению выходного вала 20, Это приводит к перемещению вверх(фиг. ) ведомого диска 27 с кулачком 28 и включению фрикционной муфты 24. Момент с выходного вала 20передается через зубчатое колесо 21,шестерню 26, фрикционную муфту 24,кулачок 28 на регулирующее устройство 23 дросселя 22Регулирующееустройство 23 дросселя 22 перемещается влево (фиг. 1 и 2) и частичноперекрывает линию 16, что приводитк гашению угловой скорости выходного вала. 20 в соответствии с законом,обусловленным профилем кулачка...

Номер патента: 1273133

Опубликовано: 30.11.1986

Автор: Захаров

МПК: A63C 17/00

Метки: захаровых, передвижения

...на нижней плоскости которой размещены зацепы 2, а на верхней - трубчатая направляющая 3 для размещения в ней втулки 4, соединенной с пружиной возврата 5, платформу 15 6 с креплением для обуви 7, установленную на колесах 8 и 9, переднее 9 из которых имеет средство для предотвращения отдачи, выполненное в виде обгонной муфты 10, и кронштейны 11 с 20 размещенными на нем электродвигателем 12 и редуктором 13, Позицией 14 обозначен ранцевый аккумулятор. Переднее колесо 9 соединено с кронштейном 11 шарнирно, а кронштейн 11 жестко 25 закреплен на втулке 4. Устройство для передвижения функционирует следующим образом,Закрепив ноги в креплениях 7, спортсмен начинает осуществлять движения посредством поочередного поднятия ног, При этом колеса 8 и 9...
