Захаров

Номер патента: 952485

Опубликовано: 23.08.1982

Авторы: Гудков, Захаров, Пономарев

МПК: B23F 21/28

Метки: дисковый, сборный, шевер

...методом единичного деления.Цель изобретения - повышение точности обработки.Поставленная цель достигается тем, что шевер снабжен пальцами, установленными в корпусе с возможностью контактирования с режущими элементами, а упругие элементы размещены с возможностью взаимодействия с режущими элементами.а чертеже представлен шевер.Шевер состоит из корпуса в виде диска 1 с радиально расположенными отверстиями, в которых помещаются упругие элементы 2 и контактирующие с ними хвостовики 3 режущих элементов 4. В корпусе 1 при помощи гаек 5 закреплены пальцы б, проходящие через пазы 7 хвостовиков 3, ограничиваю952485 ИИПИ Заказ 6146/19 Тираж 1153 ПодписноеФилиал ППП "Патент", г.ужгород,ул.Проектная,4 щие радиальное перемещение...

Номер патента: 952337

Опубликовано: 23.08.1982

Авторы: Давидченко, Захаров, Полищук, Юртаева

МПК: B03B 13/04

Метки: железных, многостадийным, обогащения, процессом, руд

...позволяет использовать этот сигнал для корректировки тонины помола в первой ки. Заданные значения относительныхмощностей двигателей насосов на входах второй и последующих стадий определяются при этом по материальному балансу твердой фазы вдоль технологической цепи при, заданной зависимости потребляемой насосами мощностиот содержания твердого в транспорти. 15 20 50 55 руемой пульпе, известном содержании магнитного железа н исходной руде .и требуемом содержании магнитного ,железа в концентрате.Так как сигнал отклонения относительной мощности насосов второй стадии имеет значительно меньшее запаздывание по отношению к сливу классификатора первой стадии, ис- пользование этого сигнала для Формирования управляющего воздействия позволяет...

Номер патента: 952283

Опубликовано: 23.08.1982

Авторы: Захаров, Крайнов, Потапчук, Старцев

МПК: A63K 3/02

Метки: выравнивания, спортивных, старте, судов

...винта 11, маточной гайки 12, связаннойс рычагом 13, свободный конец 14которого закреплен в прорези 15 пластины 16, соединенной с подпружиненным сердечником 17 соленоида 18, иконцевого выключателя 19, каждая изстоек б установлена вертикально изакреплена в основаниях 9 и 10, астартовая перекладина 3 установленана стойке б с возможностью ее продольного перемещения посредством ее связи с маточной гайкой 12, при этомпружина 5 сжатия установлена на стойке б, а концевой выключатель 19 40установлен на верхнем основании 10 свозможностью контакта с стартовойперекладиной 3Фиксаторы 7 положения судов выполнены в виде соединенных между собой и размещенных под углом однаотносительно другой планок 20, покрытых эластичным водостойким...

Номер патента: 952171

Опубликовано: 23.08.1982

Авторы: Дерканосов, Захаров, Тихомиров, Хаврич

МПК: A01J 9/04

Метки: молока, резервуар-охладитель

...с разлсечением и расположенывуара, т,е. каналы имеют различное сечение,которое увеличивается по мере приближенияканалов к днищу емкости. Снаружи испари.теля 4 н свободных наружных стенок внутренней емкостиимеется теплоизоляционный 5слой 6, который закрыт кожухом 7. Резервуарустановлен на опорные ножки 8, Вход хладагента осуществляется в нижнюю часть испарителячерез коллекторы 9 от холодильного агрегатачерез терморегулирующий вентиль (не показан) Оа выход хладагента осуществляется через коллекторы 10. Емкость закрывается крышками1, В верхней части резервуара имеется траверса 12, на которой закреплен мотор. редуктор13 для привода мешалки 14. Слив молока из 5емкости производится через патрубок 15.Работа резервуара-охладителя...

Номер патента: 951133

Опубликовано: 15.08.1982

Авторы: Асауленко, Демко, Захаров, Кучер, Кучма, Лопатин, Перлин, Суслов

МПК: G01N 27/72

Метки: анализатор, железа, железнорудных, магнитного, пульп, содержания, твердой, фазе

...подвеску 5 с консольной направляющей 6, противовес 7, управляемый запорный клапан 8, привод 9, датчик 10 уровня осадка, постоянныймагнит 11,регистратор 12, блок 13управления, механизм 14 изменения положения постоянного магнита 11, включающий привод 15, ротор 16, датчики 17 и 18 положения постоянного магнита 11.Устройство (фиг.2) дополнительно содержит шток 19, проушину 20, палец 21, привод 22 линейного перемещения,Анализатор работает следующим образом.В исходном состоянии выход немагнитной трубы 1 закрыт управляемым , запорным клапаном 8. Постоянный магнит 11 находится на максимальном расстоянии от немагнитной трубы 1. При прохождении пульпы через пульпоприемник 2 твердые частицы осаждаются, накапливаются в нижней части...

Номер патента: 950584

Опубликовано: 15.08.1982

Авторы: Захаров, Королев, Нестеренко, Пыж, Сумароков

МПК: B63B 25/02

Метки: грузов, массовых, перевозки, судно

...погрузка на главную палубу 6 и люковые крышки 11 в грузовой отсек 14, Эта погрузка производится как вертикальным способом, так и горизонтальным через кормовую аппарель 10 (по выбору). Крепление грузов при этом не требуется, Закрываются,люковые крышки 15 и 16,. защищая тем самым груз от атмосферных осадков и действия волн, и судно готово к рейсу.Перевозка контейнеров.Эагрузка трюмов 3 и грузового отсека 14 контейнерами аналогично загрузке пакетированным лесным грузом и схожа с судами-контейнеровозами, Отличие состоит в креплении контейнеров, расположенных на главной палубе, где раскрепление производится только верхнего яруса - струбцинами между собой и талрепами к продольным выгородкам 12 (вместо струбцин и оттяжек с талрепами - на...

Номер патента: 950365

Опубликовано: 15.08.1982

Авторы: Захаров, Покидкин, Францев

МПК: A61B 17/22

Метки: веноэкстрактор

...состоит из рукоятки 1, в которой закреплена рабочая часть, изготовленная из титана в виде стержня 2 с крючком на конце, Длина рабочей части различная: 100 в 1 мм и определяется в каждом конкретном случае показаниями, обуславливающими их применение, в частности: расположение вены, ее локализации, извитость, толщина кожи и подкожно-жировой клетчатки и т. д. Непосредственно крючок 3 выполнен заостренным и обе кромки 4 го являются режущими.Веноэкстрактор применяют следующим образом.Крючок веноэкстрактора через прокол кожи подводят под вену в поперечном направлении, затем разворачивают на 90 с последующим извлечением вены крючком веноэкстрактора через имеющийся уже прокоЛ кожи. Поочередно удаляют все имеющиеся варикозно...

Номер патента: 949827

Опубликовано: 07.08.1982

Авторы: Абакумов, Ершов, Жиглевич, Захаров, Куприянов

МПК: H04B 3/46

Метки: канала, нагрузкой, нестационарной, связи

...К= 5, 27 -949827 зависимость Мд(у) для линии связи с приоритетом К=6, 28 - линия максимального значения величины Мп при и =20, 29 область аварии, 30 - линия второго верхнего порогового уровня, 31 - область предупреждения, 32 - линия первого верхнего порогового уровня, 33 - область нормального функционирования, 34 - линия среднего значения величины М при п =20.По оси абсцисс (фиг. 3) отложено число отказов у, по оси ординат - величина решающей статистики Мп для каждого значения у.На фиг, 4 приведены кривые зависимости вероятности обнаружения отказов Р (у) от числа отказов у, где 35 - 40 - зависимости Р(у) для линий связи с приоритетами К=1 - 6, сплошные кривые - зависимости Р(у) при вероятности ошибочных решений Рш -- 0,01, пунктирные...

Номер патента: 949541

Опубликовано: 07.08.1982

Авторы: Бурлакин, Захаров, Иванов, Кипнис, Марушкин, Ручкин, Скрипник

МПК: G01R 27/26

Метки: диэлькометрический, измеритель, широкополосный

...1, фазосдвигаюврую ячейку 2, смесители 3 и 4, автоматический коммутатор 5, образцовый генератор 6, балластную емкость 7, полосовые фильт 65 ры 8 и 9, коммутационный генератор 10частоты Я , фазовый детектор 11, частотный детектор 12, избирательный усилитель 13 частоты коммутации, синхронный детектор 14, блок 15 разверткии индикатор 16. Фаэосдвигакщая ячейка 2 содержит резистор (й) 17 и дат, -чик (С) 18 емкости, в зону чувствительности которого вводится исследуемыйобъект.Измеритель работает следукщим образом.Выходной сигнал частоты оз с измерительного генератора 1 поступаетодновременно на фаэосдвигакщую ячейку 2 и смеситель 3. С помощью автоматического коммутатора 5, управляемогокоммутационным генератором 10, к времяэадающей цепи...

Номер патента: 949477

Опубликовано: 07.08.1982

Авторы: Захаров, Парубочая, Хлынова

МПК: G01N 27/48

Метки: инверсионно-вольтамперометрический, тиомочевины

...М фосфата натрия,На фиг,1 представлены вольтамперограммы 0,1 М раствора гицро ксида натрия, содержащего 5 10210 5 5.10моль/л тиомочевины, Ч = -0,07 В,Ст =5, 3, 2 мин соответственно; на фиг,2 - график зависимости высоты катодного пика от концентрации тиомочевины в 0,1 М растворе гидроксида натрия,Г = 5 мин, 5 ,У = -0,07 В.П р и м е р. Определение тиомочевины в роданиде аммония. К горячему раствору 0,76 г роданида аммо- .ния в 20 мл воды приливают под тя-10 гой при перемешивании раствор 0,8 г гидроксида натрия в 40 мл воды, нагревают до.80 С, выдерживают до полного удаления аммиака, охлаждают, Раствор доводят до 100 мл, часть переносят в электрохимическую ячейку, деэрируют током инертного газа. Серебряный электрод полируют...

Номер патента: 949422

Опубликовано: 07.08.1982

Авторы: Доценко, Захаров, Лойко

МПК: G01N 15/02

Метки: размера, среднего, сферических, частиц

...светочувствительности илиокраски фотохромных стекол представ,ляют собой двухслойные частицы, состоящие из ядра и оболочки.Возможность расширения диапазона измерения размеров частиц в область 30малых размеров можно показать следующим образом.Если рассматривать расстояние поансамблю однородных рассеивакщих частиц, то используя решение Ми, для д 1углов рассеяния .9=ЗОВи 9=90 для составляющей рассеянного излучения,поляризованной в плоскости наблюдения, получим: 1 ДОф)=, - - сЛ 1 ГЯ2.К,Яд 2 .11 (90). Ь 12 агде .=о.д) с -, Рр) С У ) С 2 Ь ,3 Р где а и Ь - параметры распредсвязанные со средним радиусом- Д(е, щ щфсн)Ай комплексные показатели преломления ядраи оболочки, соответственно,-Я(а) 0,0001 0,011 0,1 0,324 0, 311 О, 747 е р....

Номер патента: 949205

Опубликовано: 07.08.1982

Авторы: Захаров, Зосин, Коновалова, Матвеев

МПК: E21F 5/06

Метки: закрепления, поверхности, хвостохранилищ

...результате получают 8,9 л пульпы. Этой пульпой орошают поверхность,образованную свеженасыпанными и неуплотненными хвостами а атитовой Флотации из расчета 40 мл пульпы на1 дм , что равно расходу НРО 3,4 гна 1 дмПосле вьдерживания в течение суток на поверхности образуется твердаякорка, которую промывают водой. После естественного высыхания измеряютпрочность образовавшейся корки напридавливание с помощью нажимного динамометра. Эта методика применяетсядля всех приведенных примеров.Образцы, полученные в данном примере, выдерживают нагрузку не менее6,4 кг/см .П р и м е р 2. Проводят те же операции, что в примере 1, Закреплениюподвергают кварцитовые отходы от получения железорудного концентратаОленегорского горно-обогатительногокомбината,...

Номер патента: 949031

Опубликовано: 07.08.1982

Авторы: Бегункова, Галузин, Захаров, Шульгинский

МПК: E01C 7/18

Метки: дорожного, покрытия, смесь, устройства

...пек 7,2-9,0 отход полистирола. Всю смесь перемешиПылевидный вают в течение 2-3 мин.отход пописти- Готовят три смеси компонентов, соста 2,0 5,0 1 р вы которых приведены в табл. 1.Полиэтиленовый0,8- 1,0 После испытан;юя указанных составовполучены результаты, которые приведеныабразивных кругов в табл. 2.фракции менее 5 мм 10,0-25,01Также готовят смеси с красителями,ОсталЬное составы которых приведены в табл, 3.При этом, смесь для устройства дороЖного покрытия содержит маслорастворимые Свойства этих составов приведены вкрасители в колйчестве 2,0-5% от массытабл. 4.Как видно из табл. 4, введение красиТалловый пек используют с температу- телей не влияет на свойства получаемогорой размягчения по ГОСТ 11506-73, рав- покрытия, но...

Номер патента: 948933

Опубликовано: 07.08.1982

Авторы: Ершов, Захаров, Федоров, Штенгель, Яковис

МПК: C04B 7/36

Метки: приготовлением, смеси, сырьевой

...и представляющий собой процентное содержаниеодного из элементов, подается навход элемента задержки ч. При первомизмерении блок задержки осуществляет нулевую задержку, и на его выходе формируется сигнал, пропорциональный результату текущего измеренияпо данному каналу. Для всех последующих измерений элемент 4 осуществляет задержку на такт измерения, и наего выходе формируется сигнал, пропорциональный результату предшествующего измерения по данному каналу.С выхода элемента задержки 5 сформированный сигнал поступает на входы сумматоров 5 и 6. На второй входсумматора 5 с выхода блока 8 поступает сигнал, пропорциональный заданному смещению. от результата измере ния по данному каналу. На второй входсумматора 6 с блока 8 через инвертор 7...

Номер патента: 948518

Опубликовано: 07.08.1982

Авторы: Гусев, Захаров, Широкорад

МПК: B21J 13/02

Метки: объемной, окончательный, ручей, штампа, штамповки

...последовательно в направлении вытекания металла в эаусенечную канавку, основной мостик выполнен на верхней, адополнительный - на нижней половинах штампа, и толщина дополнительного мостика меньше толщины основного. На фиг, 1 показано сечение штампа; на фиг. 2 - нижняя половина штампа в плане.Штамп, состоящий из двух половин, нижней и верхней, содержит нижнюю вставку 1 и верхнюю вставку 2 с размещенной на них фигурой окончательного ручья 3 поковки с канавкой для заусенцев с основным мостиком 4, выполненным на верхней вставке, толщина которого Ь , и дополнительным мостиком 5, выполненным на нижней вставке, толщина которого йм меньше толщины основного мостика ь . Зона торможения создана за счет дополнительного мостика 5 на участках...

Номер патента: 948480

Опубликовано: 07.08.1982

Авторы: Захаров, Прудковский, Скоблов, Сударенков, Тихонов

МПК: B21C 25/02

Метки: матрица, незамкнутым, поперечного, прессования, профилем, сечения

...работает следующим образом.При прессовании металл выдавливается через канал. 2 корпуса 1. Корпус при этом испытывает значительное давление Р на рабочий торец 4 и на гребень 5, которое вызывает прогиб греб" чивается отсутствие перекосов в начальный момент прогиба гребня 5 всвязи Со слишком малой длиной направляющих поверхностей. При С 0,5 А гребень 5, прогибаясь, будет касаться дна паза 9 и передавать давление на консольный элемент 3, вызывая его прогиб, которого надо избежать,Установленная экспериментально величина Р зазора составляет 0,1- 1,0.мм. При Р 0,1 мм невозможно свободное перемещение гребня 5 в паз 9,необходимое для нормальной работыустройства. При 00,1 мм металл затекает в зазор, что приводит к выходу устройства из строя. Таким...

Номер патента: 948479

Опубликовано: 07.08.1982

Авторы: Захаров, Кутузов, Прудковский, Скоблов, Тихонов

МПК: B21C 25/02

Метки: матрица, многоканального, прессования, профилей

...через соответствующую ось; при этом высота выступа составляет 0,05-0,25 диаметра корпуса, а угол при вершине соответствует 60-120 о.На фиг. 1 изображен вид матрицыв плане; на Фиг. 2 - вид матрицы сбоку9 ч 8479 Формула изобретения 3В начальный момент прессованиявыступы 5 вдавливаются в торец заготовки и разбивают ее на объемы, питающие каждый канал при дальнейшемходе процесса. Поскольку эти объемыодинаковы, одинакова и длина профилей, выходящих из каждого канала.Выступы препятствуют перетеканию металла из одного объема в другой и,следовательно, обеспечивают равно- вмерный характер истечения,Высота выступов 5 составляет А=0,05-0,25 от диаметра корпуса О. Какпоказывают эксперименты, при А0,05 Оа при, А0,25 О резко возрастает величина...

Номер патента: 948434

Опубликовано: 07.08.1982

Авторы: Захаров, Кириленко

МПК: B02C 17/18

Метки: бутара, мельницы, рудоразмольной

...1 изображена бутара, разрез; на фиг. 2 - разрез А-А Фиг. 1.Бутара содержит конический растконический корпус 2, к котостко присоединено элеваторно3 с подъемными лифтерами 4.0рное колесо имеет разгрузочйые карманы 5 для подачи крупнокускового материала внутрь конического раструба и внутрь решета 6 со спиралью 7. Бутара крепится к разгрузочной горловине мельницы с помощью Фланца 8. Для подачи всей "гали" 5 обратно в мельницу на течке 9 установлен шибер 10.Бутара работает следующим образом.Материал из мельницы разгружается 10 в разгрузочную горловину. Далее пульпа поступает в конический корпус. Крупнокусковые Фракции руды из пульпы оседают в пространстве между лифтерами злеваторного колеса, а также на стенку конического корпуса, Мелкие...

Номер патента: 469811

Опубликовано: 30.07.1982

Авторы: Захаров, Ковалевский, Колосов

МПК: F02D 1/12

Метки: действия, непрямого, регулятор, скорости, центробежный

...цз напорной магистрали 12 через капал жидкость поступает ца ссрвопоршець 3 и перемешает его вппз, уменьшая подачу топлцва в двигатель, Движение сервопоршня с помощью рычага 6 передается подвижной втулке 5, которая смещается вверх до перекрытия канала рабочим пояском золотника 2, Доступ масла в полость над серво поршнем 3 прекращается, и движение его приостанавливается. Однако скорость вращения вала двигателя продолжает оставаться больше скорости вращения, предшествовавшей изменению (сбросу) нагруз ки.Восстановление скорости вращения вала двигателя осуществляется следующим образом.При смещении подвижной втулки 5 сер вопоршцем 3 пружинное звено 9 деформируется. Под действием звена подвижная втулка 5 по истечении времени, зависящего от...

Номер патента: 947784

Опубликовано: 30.07.1982

Авторы: Балабай, Вишневецкий, Горынин, Гулько, Захаров

МПК: G01R 27/20

Метки: заземления, сопротивления

...а выхо-.ды - с блоком совпадений и регулятором тока, причем выходы ключей соединены с конденсаторами синхронногофильтра, а выходы триггера соединеныс синхронным детектором,На чертеже приведена блок-схемаустройства.Устройство содержит источник 1пОстояннОГО тОкар задающий Генератор 2, инвертор 3, триггер 4, регулятор 5 тока, усилитель 6 мощности,выходной трансформатор 7 с первичной обмоткой 8 и вторичными обмотками 9 и 10, Синхронный фильтр содержит зарядный резистор 11, коммутируемые через блок 12 совпадений ключи 13-16, конденсаторы 17-20Согласующий каскад 21, фильтры 22 нижнихчастот, широкополосный усилитель30 23, синхронный детектор 24, иэмери947784 ВНИИПИ Заказ 564569 Тираж 717 Подписно филиал ППП "Патент", г, Ужгород, ул....

Номер патента: 947634

Опубликовано: 30.07.1982

Авторы: Белов, Захаров, Короткий, Перельман, Попов, Черешня

МПК: G01B 7/16

Метки: тензометр

...например осциллограФ (не показан),Благодаря наличию съемных клиньев9 возможна регулировка чувствительности тензометра непосредственно на исследуемом объекте,3. Наличие опор 10 качения, установленных на свободном конце тяги 4 и контактирующих с 1 О клиньями 9, а также амортизаторов 11обеспечивает повышение точности измерения вследствие уменьщения трения и вибраций. Формула изобретения корпусе 1 с возможностью поступательного перемещения благодаря наличиюв корпусе 1 паза 5.Один конец тяги 4 свободный, адругой закрепляется .на исследуемомобъекте 3 С помощью винта б.На корпусе 1 под углом к его продольной оси закреплены тензобалки 7с тензореэисторами 8. На тензобалках7 установлены съемные клинья 9Дляобеспечения съема и замены...

Номер патента: 947571

Опубликовано: 30.07.1982

Авторы: Воронковская, Воронковский, Выдрин, Захаров, Матюрин

МПК: F22D 5/18

Метки: барабанный, воды, котел, питательной, подачи

...5 с помощью регулиго клапана 1 изменяет подачу питательной воды по линии 2.Сигнал об изменении удельного веса пароводяной среды от датчика б вводит в регулятор 3 информацию об интенсивности и скорости парообразо вания. Наличие такой информации позволяет регулятору 3 своевременно изменить в нужной степени подачу в котел питательной воды, Сигнал датчика удельного веса выступает в ви де ранее корректирующего импульса переменного задания, зависящего отнагрузки.Однако изменение уровня и удельного веса в переходных режимах за время, в 15 течение которого можно принебречь влиянием на уровень уходящего из котла пара, происходит синхронно. В результате этого сигнал рассогласования между уровнем от датчика 5 уровня и удельным весом от...

Номер патента: 947521

Опубликовано: 30.07.1982

Авторы: Захаров, Марочкин, Потапчук, Сыромятников, Хайруллин

МПК: F16F 15/08

Метки: демпфер

...гайке 11,и механизмом 12 свободного хода,ведомая часть 13 которого жестко 25 связана через магнитопровод 6 с ротором 7, а ведущая часть 14 вс гайкой 11 преобразователя поступательного движения во вращательное. Винт9 одним концом установлен в полости 30 ротора 7, другой его конец связансо штоком 15, а гайка 11 установлена в корпусе 1 на подшипниках 16. Статор 2 может быть выполнен на постоян ных магнитах 17. В роторе 7 в пазаХ шихтованного магнитопровода установлены стержни 18, замкнутые кольцами 19, изготовленными из немагнитного электропроводящего материала. Внутри корпуса 1 установлен буфер 20, снаружи - сайлент-блок 21, связанный с подрессорным объектом 1 не показан) Корпус 1 защищен кожухом 22, через который пропущен шток 15,...

Номер патента: 947213

Опубликовано: 30.07.1982

Авторы: Захаров, Прокопьев

МПК: C22B 34/12

Метки: аппаратов, восстановления, губчатого, дистилляции, комплексом, магниетермического, технологическим, титана

...и дистилляции губчатого титана; на фиг,2график колебания потребления электрической энергии, 20Система включает аппараты 1 и 2восстановления и вакуумной дистилляции, установленные в электропечи 3,сопротивления для аппаратов восстановления и для аппаратов 4 вакуумной 25дистилляции, нихромовые нагреватели 5, термодатчики б, регуляторы 7технологических параметров, исполнительные механизмы 8, ввод 9 электрической нагрузки, потребляемый 30комплексом аппаратов, датчик 1 О электрической нагрузки - электросчетчикэлектроэнергии, прибор 11, суммирующий электрическую нагрузку, регулятор 12 электрической нагрузки, задатчик 13 электрической нагрузки.Устройство работает следующимобразом.К аппаратам 1 и 2 восстановленияи дистилляции установленным в...

Номер патента: 946623

Опубликовано: 30.07.1982

Авторы: Басаргин, Галицкий, Зайцев, Захаров, Колдашов, Лобашев, Талызин

МПК: B01F 3/04

Метки: аэрирующее

...образом.Х(идкая фаза насосом под давлением подается через штуцер 11 и распределительную камеру 9 в распылители (Форсунки)2 и 3, образуя скоростные потоки жидкости, Последние, создавая разрежение в камере 10, засасывают (эжектирукт) через штуцер 12 газовую Фазу. Иа выходе из центрального смесителя 4 сформировавшийся газожидкостный поток, ударяясь о диспергатор б, растекается по нему,:дополнительно дробясь сформировавшимися потоками, выходящими из периферийных смесителей 5, которые создают к тому же эффект вторичного эжектирования огределенных объемов смеси в устройстве на участке нижний срез трубы периферийного смесителя 5 - диспергаторы бНегрореагировавший газ выводится через штуцер 15. Возможно, если это оправдано технологическим...

Номер патента: 946505

Опубликовано: 30.07.1982

Авторы: Беляцкий, Захаров, Колгун, Савин

МПК: A61B 5/05

Метки: электродное

...форму. На фиг. 1 изображено электродноеустройство, вид сбоку в разрезе; нафиг. 2 - то же, вид снизу,Электродное устройство содержитконтактный элемент 1 со спиральныминасечками 2 на рабочей поверхности,проводник 3, корпус 4, пружиняврйтокосъемник 5, контактный элемент 6,Электродное устройство используют следующим образом.Электродное устройство устанавливают на кожном покрове 7 пациента с помощью двухсторонних клеящихколец 8 и подсоединяют к измерительному прибору не показан . Затемв паз 9 контактного элемента 1 вставляют привод 10 вращения. Последнийвращает контактный элемент 1 с заранее заданной скоростью, подвергаяпри этом механической обработке участок кожного покрова 7, расположенныйпод контактным элементом 1.С помощью спиральных...

Номер патента: 945986

Опубликовано: 23.07.1982

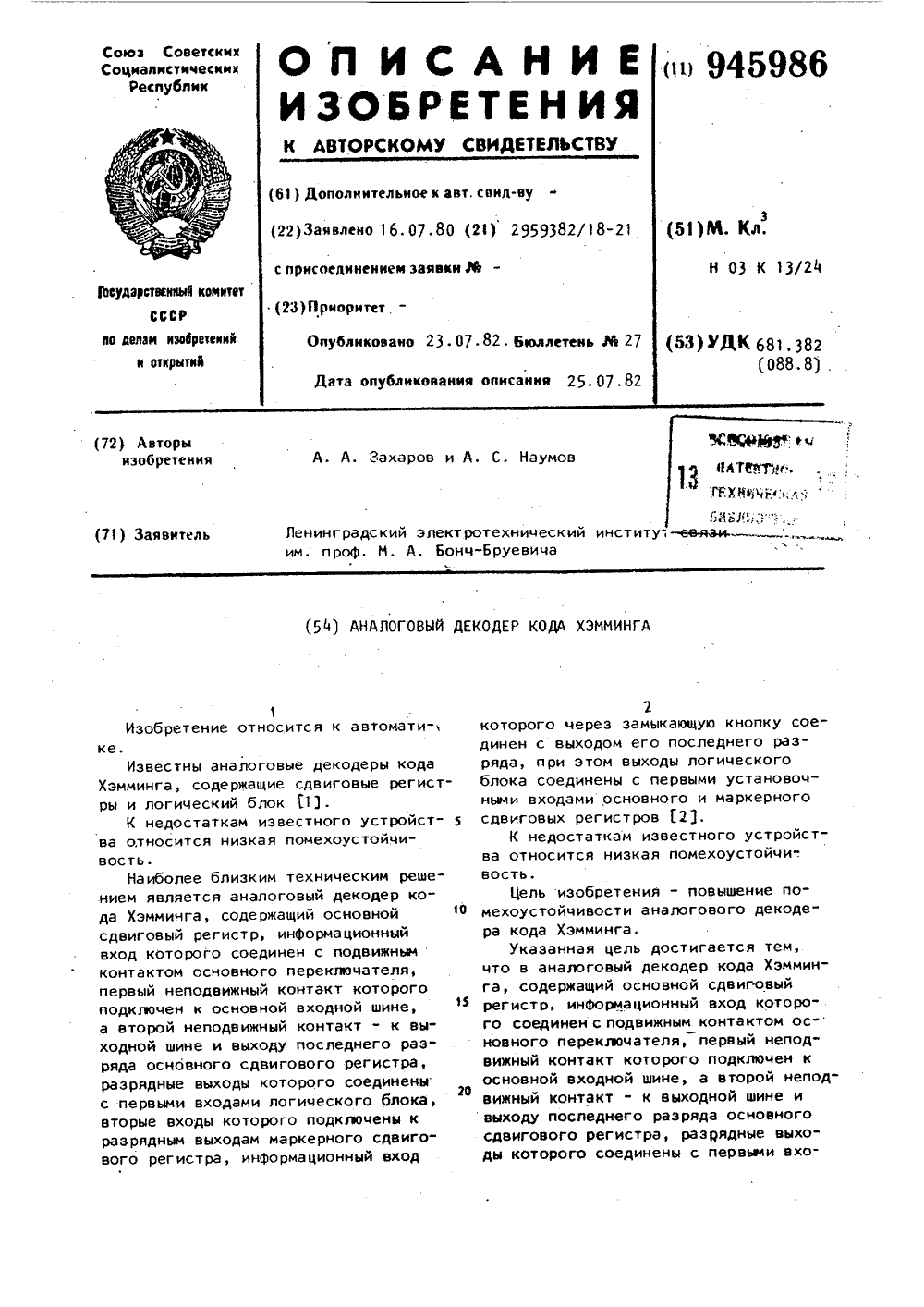

Авторы: Захаров, Наумов

МПК: H03M 13/51

Метки: аналоговый, декодер, кода, хэмминга

...контактом дополнительногопереключателя 10, первый нелодвижныйконтакт которого соединен с дополнительной входной шиной 11, а второйнеподвижный контакт подключен к выходу его последнего разряда.Работа аналогового декодера кодаХэмминга осуществляется следующим образом,На первом этапе переключатели 2и 10 находятся в нижнем положении,а кнопка 7 разомкнута. Сигналы свходной шины 3 записываются в сдвиговый регистр 1, величины надежностейс входной шины 1 1 записываются в сдвиговый регистр 9, а в маркерный сдвиговый регистр 6 записываются нули. Одновременно результаты декодированияпредыдущего кодового слова поступаютс выхода последнего разряда сдвигового регистра 1 на выходную шину 4.На втором этапе переключатели 2 и 10находятся в верхнем...

Номер патента: 945856

Опубликовано: 23.07.1982

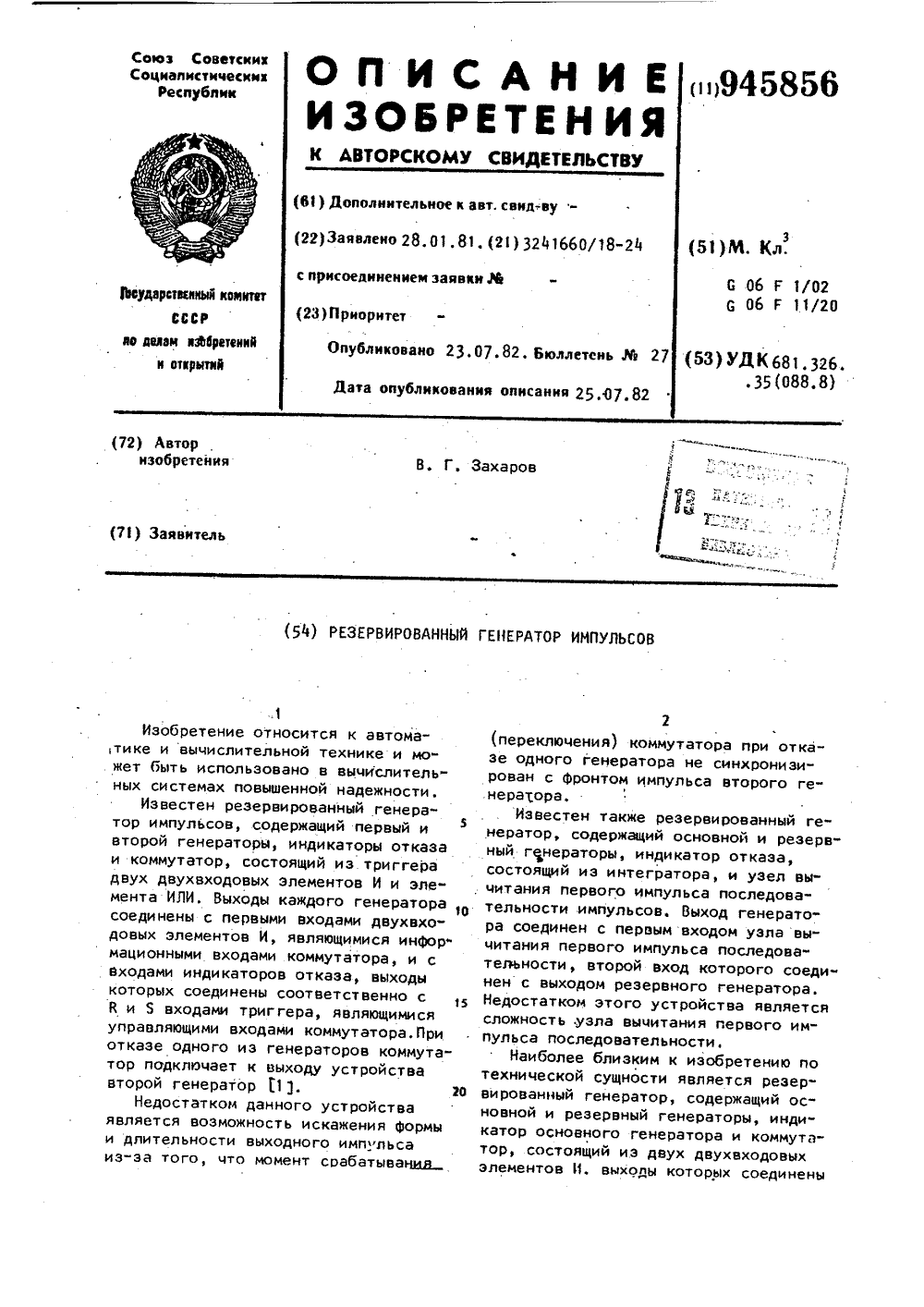

Автор: Захаров

МПК: G06F 1/02

Метки: генератор, импульсов, резервированный

....соединены соответственно с выходами основного и резервного генератора импульсов,дополнительно введены триггер и элемент НЕ, вход которого соединен свыходом резервного генератора импульсов, а выход - с С-выходом триггера,355-вход которого подключен к второмувыходу индикатора отказа, Э-вход ко"торого подклюцен к шине логическогонуля, а инверсный выход соединен свторым управляющим входом коммутато 4 Ора.На чертеже изображена функциональная схема предлагаемого генератора.Резервированный генератор содержитосновной генератор 1 импульсов, инди 45катор 2 отказа, регистрирующий отказгенератора 1, коммутатор 3, выходнуюшину 4 коммутатора, триггер 5, первыйэлемент НЕ 6,. шину 7 логического."0", Индикатор 2 состоит из двух интеграторов 8 и...

Номер патента: 945805

Опубликовано: 23.07.1982

Авторы: Захаров, Передельский, Сербин

МПК: G01R 17/10

Метки: двухполюсников, измеритель, мостовой, параметров, пассивных, трехэлементных

...плечо сравнения, в котором последовательно включены конденсатор40 7, резистор 8 и параллельно соединенные резистор 9 и катушка 10 индуктивности, индикатор 11 равновесия подключенный к измерительной диагонали электрического моста.При воздействии на электрический мост с генератора 1 импульса напряжения сложной формы, а именно участка напряжения с плоской вершиной, .после окончания переходных процессов 5 О через конденсаторы 6 и 7 устанавливается нулевой ток и элементы 8-10 не влияют на выходное напряжение моста, Напряжение неравновесия в установившемся режиме имеет плоскую вершину и зависит от соотношения емкости конденсаторов 6 и 7. Изменением значения емкости конденсатора 7 приводим 5 фк нулю напряжение неравновесия на этом участке,...

Номер патента: 945783

Опубликовано: 23.07.1982

Авторы: Захаров, Параев, Проскурня, Рожнов

МПК: G01N 29/04

Метки: качества, линейных, сварных, швов

...к управляющему входу блока18 обработки сигналов, блок 28 вводаданных, четыре,выхода которого соединены с кодовыми входами масштабногоблока 21, реверсивных счетных блоков22 и 23 и цифрового компаратора 15,Устройство работает следующим образом..В блох 28 ввода данных вводятся вцифровой форме стилизованные значениявременных параметров зоны контроля Р;Ь+г+ ьь,3 2. Ь5и коэффициент деления масштабйого ка К,=И /Мгде 4 - длина сварного шва, . йм,1" - смещение полюса гиперболы,ближней к зоне плавления, 5относительно проекции ее наось гиперболы, мм,дЬ - расстояние между полюсамигипербол, ограничивающих зону приема по длине шва, мм; 1 оЯ - большая ось гиперболы, ограничивающей зону приема внаправлении, перпендикулярномоси шва, мм;у - скорость...
