Захаров

Номер патента: 852202

Опубликовано: 07.08.1981

Авторы: Горбов, Гурвич, Давыдова, Данилов, Думай, Захаров, Кирюхин, Мелихов

МПК: A01B 59/04

Метки: плуг, полунавесной

...быть выполнен в виде двух взаимодействующих упоров 16 и 17, при этом упор 17, установленныи на рычаге 18, выполнен подвижным и снабжен механизмом перемещения, например гидро- цилиндром 19,Подвижный упор 17 может быть выполнен также раздвижным в осевом направлении, где шток закрепленного на рычаге 18 гидроцилиндра 19 входит в ловитель 20 внешнего шарнира 14 и тем самым производит блокирование шарнира 14,Кинематическая связь между блоком шарниров и поводком 7 осуществлена через шарнирно-рычажную систему, состоящу о из удлиненного конца 21 оси 12, звена 22 балансира 23, поворотного на шарнире 24 рамы 1, тяги 25 и кулака 26 на поводке 7.Полунавесной плуг работает следующим образом. В рабочем положении плуга (вспашка) колесо 8 поднято на...

Номер патента: 851687

Опубликовано: 30.07.1981

Авторы: Ерофеев, Захаров, Ушаков

МПК: H02M 3/335

Метки: базе, пьезотрансформатора, стабилизированная, электропитанияна

...импульсами на входе элемента 15 от 0 до 180, принимая среднее значение при сдвиге фаз, равном 90, т.е. при сдвиге фаз равном нулю между входным и выходным переменными напряжениями ПЭТ 2, что соответствует частоте резонанса.Узел 10 формирования опорного сигнала и сигнала основной обратной связи состоит из генератора тока на полевом транзисторе 29 с резистором 30, соединенным последовательно с опорным стабилитроном 31 и стабилитроном 32. Параллельно опорному стабилитрону 31 подключен потенциометр 33. Предлагаемая система позволяет получать на выходе как положительное, так и отрицательное высокие напряжения. Для этого если необходимо получить высокое положительное напряжение, нижний по схеме вывод резистора 9 высокоомного делителя...

Номер патента: 851206

Опубликовано: 30.07.1981

Авторы: Захаров, Каплин, Телепин

МПК: G01N 21/53

Метки: мутномер

...итета СССР открытийя наб., д. 4/5 ул. Проектная,Редактор И. МихееваЗаказ 6340/59ВНИИПпоП 3035, МФилиал ППП Решетник руемым коэффициентом усиления, оптимальный фльтр 10, обеспечивающий минимальную дисперсию от флуктуаций отраженного и пропущенного средой излучения, и регистрирующее устройство 11 представляют собой измерительный блок.5Устройство работает следующим образом.Световой поток падает нормально на переднюю стенку кюветы 4 и контролируемую среду 5. Отраженный и рассеянный контролируемой средой 5 световой пучок измеряется фотоприемником 3, который преобразует световой поток в электрический сигнал. Сигнал с фотоприемника 3 усиливается усилителем 8. Величина выходного сигнала с измерительного усилителя 8 пропорциональ на...

Номер патента: 851045

Опубликовано: 30.07.1981

Авторы: Асташенко, Ачинович, Захаров, Киселев, Михайлов, Ретинский, Тихоненко

МПК: F26B 25/04

Метки: сушилки, труба, трубчатой

...винтовая вставка 2, имеющая крестообразное поперечное сече ние и выполненная из двух уголков 3, прикрепленных друг к другу по обра-. зующей, гибкие штанги 4 н 5, прикрепленные к уголкам 3, сужающиеся участки б и 7, расположенные соответственно на входном 8 и выходном 9 торцах трубы 1, подпятник 10, который упирается в трубную решетку .11 и .соединен с гибкой штангой 5.Выходной конец вставки 2, к кото-. рой крепится противоположный.подпятнику 10 конец гибкой штанги 5, размещен,. на расстоянии 1/8-1/50 длины трубы от выходного сужающегося участка 7.Труба для трубчатой. сушилки работает следующим образом.При работе сушилки вращается труба 1, вместе с которой вращается, одновременно перекатываясь с ней, внутренняя вставка 2. Высушиваемый...

Номер патента: 851020

Опубликовано: 30.07.1981

Авторы: Захаров, Черепанов

МПК: F25B 9/02

Метки: холода

...изобретения - повышение коэфФициента теплоотдачи,Поставленная цель достигается тем,что криоагент вводят в теплообменникв виде пульсирукхцего потока.20На чертеже изображена схема устройства для осуществления предлагаемого способа. Схема устройства содержит дроссель 25 1, расположенный в холодной зоне теплообменннка 2, заключенного в микро- холодильник 3. Перед входом в теплообменннк 2 на линии газа установлен пульсатор 4. ЭО Гаэ под давлением поступает на пульсатор 4, после чего пульсирующий ,поток направляется в теплообменник 2. В результате подачи пульсирующего потока возрастает коэффициент тепло- отдачи на стороне прямого потока и повьааается эффективность теплообменника в целом. Кроме того, снижается вероятность забивки...

Номер патента: 850776

Опубликовано: 30.07.1981

Авторы: Брауде, Голубенков, Захаров, Осьмаков

МПК: E01C 19/34

Метки: бетонной, виброударных, воздей-ствий, генератор, плиты, поверхностногоуплотнения, смеси

...виброударных воздействий плиты для поверхностного уплотнения бетонной смеси, содержащем соединенные направляющими верхнюю и нижнюю рамы и расположенный между ними виброударник в виде размещенной в направляющих промежуточной рамы с симметрично и оппозитно расположенными вибровозбудителями круговых колебаний и закрепленными сверху и снизу промежуточной рамы бойками из упругого материала, отношение суммарной жесткости бойков на сжатие к произведению массы виброударника на квадрат частоты колебаний составляет 0,5 - 1,2, а отношение их суммарной угловой жесткости к произведению момента инерции массы виброударника на квадрат частоты колебаний составляет 0,2 - 0,5. На чертеже изображена плита для поверхностного уплотнения бетонной смеси...

Номер патента: 850629

Опубликовано: 30.07.1981

Авторы: Забила, Захаров, Пошивайло

МПК: C04B 41/06

Метки: покрытия, состав, фотошаб-лонов, цветных

...фоторезисторов лежит в области длин волн до 520 нм,то использование маскирующих слоев цветных фотошаблонов, полученных по известнойтехнологии, с применением мишенипредлагаемого состава не позволяетиспользовать в процессе фотолитографии фоторезисторы,спектральная чувствительность которых лежит в областидлин волн 435-520 нм,Цель изобретения - улучшение оптических характеристик и повышениемеханической про;.ности .к истираниюпокрытия,Поставленная цель достигается тем,что состав покрытия для цветных фотошаблонов, содержащий железо, ванадий и добавку активного металла,в качестве добавки содержит цирконийпри следующем соотношении компонентов х, вес.В:(Е ( Е 3 ОВанадий 20-25цирконийОСНОБаи 1111 Бь)СОКОЙ;"ЛЕЗ.а 1 ИЧЯСКОИ Г 1)ЗОЧГЗЛ 1 (Б Н 1...

Номер патента: 850536

Опубликовано: 30.07.1981

Авторы: Асташенко, Ачинович, Бялик, Захаров, Киселев, Михайлов

МПК: B65G 65/32

Метки: загрузочное, трубчатойсушилки

...на фиг.Х.Устройство содержит распределитель- ную течку 3., наклонные перфорированныепластины 2, короба 3, плоские шиберы 4,калорифер 8, сопла 6, установленныевдоль пластины 2, гибкую пластину 7,закрепленную на нижнем конце пластины 2, поперечные перегородки 8.Устройство работает следующимобразом.Материал подают в загрго ленточным пнтателем 93 85053 через перфорированные пластины 2 идет подогретый в калорифере 5 воздух. Угол наклона отверстий в пластинах такой, что материал, располагаясь под углом естественного откоса Йе просыпается В отверстия. Люки 10 сЛужат для очистки коробов 3 при аварийных ситуациях,Горячий воздух подогревает пластины 2, уменьшая налипание на нух подсушиваемого материала 10При попадании в загрузочное устройство...

Номер патента: 850153

Опубликовано: 30.07.1981

Автор: Захаров

МПК: B01D 33/34

Метки: вакуум, затвор, фильтра

...фазой. ц Затвор состоит из емкости 1 с переливВ случае сокращения объема жидкостиным патрубком 2. Сверху внутрь емкостив емкости при запуске вакуум-фильтра в . опущены барометрические трубы Э и 4, поработу ее не хватает на заполнение баро-которым в емкость поступает фильтрат изметрических труб и поэтому нижние. юнцы вакуум-фильтра (ие ноказан), Вокруг труббарометрических труб оголяются, пронсхо. установлена перегородка 5, выполненная; дит засос воздуха и весь столб жидкостц М е виде открытого цилиндра. Цилиндр уста .из труб выбрасывается в вакуумную систему, йовлен так, что нижний торец его размещенПри запрессовке гидрозатвора и нижииз;, на уровне концов труб Э и 4, а верхиий -концов барометрических труб твердой фазой . выае...

Номер патента: 850100

Опубликовано: 30.07.1981

Авторы: Гинзбург, Грачев, Захаров, Никифоров

МПК: B01D 3/20

Метки: колонна, ректификационная

...колонна содержиз корпус 1 и расположенное по высоте контактное устройство в виде полотна 2 с паровым патрубком 3, колпачок 4 и переливную трубху 5,с тремя входными отростками 6. Полотно 2 является несущим элементом конструкции. Паровой патрубок 3, выполненный в полотне 2, служит для прохода пара,а также опорой для колпачка 4, над которым последний подвижно установлен. Переливная трубка 5 введена в 15 паровой патрубок 3 и выполнена заодно с колпачком 4 таким образом, что три ее входных отростка 6 расположены в горизонтальной плоскости равномерно по окружности колпачка 4. Ниж-: ро ний срез переливной трубки 5 снабжен пазами 7 и расположен над центральной частью колпачка контактного устройства.Колонна работает следующим...

Номер патента: 850051

Опубликовано: 30.07.1981

Авторы: Валыка, Захаров, Келин, Мешалкин

МПК: A61B 17/00, A61F 2/24

Метки: искусственногоклапана, сердца, фиксации

...клапана сердца, искусственный клапан сердца фиксируют с помощью коль. цевой прокладки, изготовленной из синтетической пряжи путем вязания, причем элементы створок естественного клапана сердца распола. гают между прокладкой и корпусом искусст венного клапана сердца. На фиг, 1 изображено нап при фиксации искусственного кольцевой прокладкой; на фи веиный клапан сердда, фикси цевой прокладке, продольный искусственный клапан сердца, на кольцевой прокладке, вид Искусственный клапан сердца фнустройством для наложения хирургична кольцевой прокладке, изготовлентетической пряжи путем вязания, фиП-образными швами через прокладкшимся после резекции элементам сттественного клапана сердца, причемпосле резекции элементы створок естклапана-...

Номер патента: 849512

Опубликовано: 23.07.1981

Авторы: Захаров, Ларионов

МПК: H04B 15/00

Метки: подавления, помех

...поступает на управляющий вход первогоэкстраполятора 1, на выходе которогозапоминается то значение напряжения,которое было на его сигнальном входев момент действия управляющего импульса первого формирователя 4. Напряжение на выходе экстраполятора 1 можетизмениться только после прихода очередного управляющего импульса с выхода первого формирователя 4. В момент достижения напряжения генератора3 минимальной величины второй формирователь б вырабатывает прямоугольныйимпульс. Наличие фазоинвертора 5 определяет. сдвиг во времени или фазовый 20сдвиг между парой управляющих импульсов от Формирователей 4 и б, равныйполовине периода напряжения генератора 3 опорного напряжения. В этот момент на выходе второго экстраполятора 225запоминается то...

Номер патента: 849365

Опубликовано: 23.07.1981

Авторы: Захаров, Ковбанюк, Ярухин

МПК: H02H 3/20

Метки: реле

...при 45превыщении входного напряжения величины опорного напряжения Ооп Формируется импульс (фиг,2 г).Дифференцирующая цепочка 6 выделяет переднийфронт импульса на выходе пороговогоэлемента 5 (фиг,2 д), Если крутизнавходного сигнала завышена, т,е. еговеличина превышает предельно допустимое значение, то импульс на выходедифференцирующей цепочки 6 совпадает с импульсом на прямом выходе ждущего мультивибратора 3 (Фиг.2 е) , ав случае нормального уровня входногосигнала - с импульсом на инверсном выходе ждущего мультивибратора 3.Это значит, что импульсы с выхода дифференцирующей цепочки 6 проходят через первый элемент И 4(Фиг.2,е) в случае сигнала повышенного уровня и переводят исполнительный орган 8 в состояние "Превышение" (см. напряжение О...

Номер патента: 849357

Опубликовано: 23.07.1981

Авторы: Бовэ, Вавилов, Глущенко, Дрынкин, Захаров, Мухсин, Петров, Скупченко, Федотов, Юшко

МПК: H01R 39/54

Метки: дефектаколлекторных, диагностирования, машин, электрических

...параметрически (так как переходное сопротивление между щетками и коллектором периодически:меняется при вращении якоря из за того, что площадь меди коллектора .перекрывается щеткой, непостоянна за счет пазов между коллекторными пластинами)регистрируется кривая электрического тока в контуре,и о тех" 50 ническом состоянии электрической машины судят, сравнивая полученную запись с эталонной. Кроме того, если цепь подключена к источнику пульсирующего тока, контур изменением емкос ти настраивается на резонансную частоту, равную частоте пульсации электрического тока, Предложенный способ 57 4реализуется с помощью устройства, содержащего источник электрического тока, параллельный колебательный контур,одна ветвь которого содержит конденсатор с...

Номер патента: 849212

Опубликовано: 23.07.1981

Автор: Захаров

МПК: G06F 13/36, G06F 9/50

Метки: дляподключения, информациик, источников, магистрали, многоканальное, общей

...оп роса для:прбдварительйого выбора оче;редной заявки, поэтому он подается ина третий вход элемента ИЛИ 7. Сйомощью этого элемента сигнал опро. са выдается на вьнод 17 и далее в 65 соседний канал 1. Кроме того, триг849212 Таким образом, одновременно с 50 сеансом передачи, длительность которого равна длительности сигналаподключения к магистрали, осуществляется выбор следующего канала,имеющего заявку. Причем этот выборуже заканчивается к приходу следующе.го синхроимпульса. При установке"1 ф триггера 2 по й-входу сбрасывается триггер 9, что приводит к установке логического нуля на О-входетриггера 2. В результате, в следую щем такте этот триггер сбрасывает-ся, и сеанс передачи для данногоисточника заканчивается. Но в этом.же такте...

Номер патента: 849117

Опубликовано: 23.07.1981

Авторы: Гриднев, Захаров, Комлев, Самойлов, Тюрин

МПК: G01R 33/07

Метки: зонд, магнитных, полей

...илярцо намотанными проводниками, а датчик температуры5 выполнен в виде бескорпусного чранзистора с обьединенными выводами коллектора и эмиттера, при этом нагревательный элемент распопожен на боковой поверхности преобразователя Холла.оНа чертеже показан предлагаемый зонд для измерения магнитных полей.Зонд содержит преобразователь Холла 1, .датчик 2 температуры - бескорпус- пый транзистор с обьединенными выводами коплектор-эмиттер, подключенный ко входу эпектронной системы 3 термостати рования, нагревательный элемент 4, рас-" попоженный на боковой поверхности преобраэоватепя Холла 1 и выполненный в виде многослойного тонкопленочного реэистивного покрытия, причем проводники нщреватепьного элемента выполнены бифипярноизолирующую пленку 5,...

Номер патента: 848574

Опубликовано: 23.07.1981

Авторы: Богомазов, Захаров, Уманчик, Фролов

МПК: E21B 19/00

Метки: буровая

...удерживается на сжатых кулачках 13, клапаны 23 закрыты. Концевые выключатели 14 и 15 отключены,Одновременно с включением буровой лебедки 2 для спуска колонны труб в скважину включается в работу устройство 25 управления, с помощью которого подается питающее напряжение на дросселирукщий электромагнитный клапан 23. При этом постепенное открытие клапана обеспечивает пере- пуск жидкости из нижней части цилиндра 4 в верхнюю и тем самым позволяет осуществить выдвижение штоков 9 иэ гидроцилиндров 4 по заданному закону 5 10 15 20 25 30 35 40 45 50 55 60 65 изменения скорости спуска в период разгона.При достижении заданной (установившейся) скорости спуска сигнал, поступающий от датчика 3 скорости через устройство 25 управления, выдает команду на...

Номер патента: 848386

Опубликовано: 23.07.1981

Авторы: Захаров, Иванов, Маятников, Путилин, Смирнов, Четвертухин

МПК: B60L 15/32

Метки: coctabom, подвижным, резервного, управленияэлектрическим

...на каждом вагонекатушка 33 аппарата обеспечения безо,пасности через предохранитель 26.Рассмотрим наиболее часто возни- Окающие неисправности в цепях управления поездом и работу. устройства вэтих случаях, При потере питания напоездных проводах 11, 12, 24 или25 (иэ-за разрушения контакторов конч роллера машиниста или потери контакта в них) устройство резервного управления обеспечивает восстановление питания через предохранитель 27и контакты 28 и 29 или через предохранитель 15, контакт автономного переключателя 16, контакт предохрани -тель 8 и разделительный диод 19При коротком замыкании на "землю"в цепях аппаратов управления одного 25из вагонов (например, в цепи катушки23 либо катушки 7), на этом вагоне либо сработает...

Номер патента: 847018

Опубликовано: 15.07.1981

Авторы: Захаров, Прилепских

МПК: G01B 11/00

Метки: измеритель, перемещений

...товой волны угол а и уголмежду оптическими осями фазовых пластин 5 и б связаны между собой следующими соотношениямисозе.9=о 12 Ф сф 21 Ья 29 соъ 2 1 Ь = . 1Фазовая пластина б выбрана четверть- .волновой. Коэффициент отражения зеркала 4 взят предельно близким к единице, а коэффициент отражения (г) зеркала 3 выбран в соответствии с требуемой чувствительностью согласно уравнения1-г 2% йгде Ь 1. - величина измеряемого перемещения;- длина волны источника 1света;Ь к - изменение эФФективного коэффициента отражения интерФерометра.Предлагаемый измеритель работает " следующим образом.Излучение от источника 1 монохроматического линейно-поляризованного света, стабилизированного по частоте, частично отражаясь от светоделителя 2, попадает на...

Номер патента: 846952

Опубликовано: 15.07.1981

Автор: Захаров

МПК: F27B 7/24

Метки: вращающегосямуфеля, печи, торцовое, уплотнение

...кольце 4 и выполненными в виде шаровой пяты, а другая - за крайним звеном 5, закрепленным на консоли 2 и выполненным также в виде шаровой пяты, Шайбы 1 установлены с возможностью взаимодействия с цилиндрическими каналами 13 шаровых пят, звеньев 5, выполненными сквозными с диаметром, равным диаметру большего основания конуса шайбы 11, а сферические поверхности 14 шаровых -пят обращены к шарам 8 и выполнены сопряженными с цилиндрическими поверхностями гнезд5 с диаметром, равным наибольшему сечению шаров 8.Шайбы1 установлены за шаровыми пятами звеньев 5 и обращены малыми основаниями своих конусов навстречу друг другу, а гнезда 15 также обращены своими основаниями навстречу друг другу.Кольцо 4 выполнено в виде цилиндрического колпака,...

Номер патента: 846790

Опубликовано: 15.07.1981

Авторы: Захаров, Крумин, Муссорин, Пашин, Прудов, Симатов

МПК: F04C 2/00

Метки: роторная

...валу 4 и имеют диаметр д, равный диаметру с 4, колеса 5. Шестерни 6 и 7 снабжены торцовыми дисками 9 и между ними установлена распорная втулка 10, соединенная с диоками 9 и ротором 2, для чего в послжнем и в. дисках 9 выполнены соответствеи8467 90Таким образом, достигается повышениенадежности, компактности и долговечности роторной машины. 3ко выстугпг 11 и пазы 12, в которых размещены выступы 13 втулки 10,Раторная машина в режиме компреосора работает следующим образом.При вращении вала 4, снабженного ведущим колесом 5, последнее посредс 1 вом зубчатого ремня 8 приводит во вращение ведомые шестерни 6 и 7, связанные с ротором 2. При вращении ротора 2 с пластинами 3, эксцентрично установ 1 О ленного в корпусе 1, ячейки,...

Номер патента: 846466

Опубликовано: 15.07.1981

Авторы: Векслер, Захаров, Хлебосолов

МПК: B65G 65/48

Метки: бункера, разгрузки

...конвейером 2 так, чтоего нижняя образующая расположенапо высоте ниже конвейера, 2 и междуосью и верхней образующей вальца 3,при этом .диаметр вальда 4 более чемв два раза превышает расстояние повысоте от его нижней образующей до 2 О конвейера 2. Бункер имеет загрузочное 5 и разгрузочное 6 отверстия.Бункер работает следукхаим образом.Поступающий в бункер через отверстие 5 материал равномерно распределяется специальным устройством (непоказано) по ширине бункера. Послезаполнения бункера по высоте до уровня конвейера 2, последний разравви- О вает материал.и отгребает излишки846466 Составитель Н.Никитинаедактор М.Хома Техред М. Рейвес Корректор В.Синицка 5362/31 Тираж 84 ВНИИПИ Государс по делам изо 113035, Москва, е Бодпис енного комитета...

Номер патента: 846267

Опубликовано: 15.07.1981

Авторы: Захаров, Ремезов

МПК: B25J 3/02

Метки: промышленный, робот

...по прямой, параллельно направлению пе ремещения вертикальной каретки 5.При включении силового привода 15 происходит поступательное движение горизонтальной каретки 16 в направляющих поворотной колонны 2 и через до-. 65 горизонтальной кареткой 16, установленной в направляющих и имеющей возможность прямолинейного перемещенияотносительно поворотной колонны. Нагоризонтальной каретке 16 установленсиловой привод 17, кинематически свяэанный с дополнительной кареткой 18,установленной в направляющих и имеющих возможность прямолинейного перемещения (перпендикулярно плоскостичертежа) относительно горизонтальнойкаретки 16. На дополнительной каретке 18 установлена дополнительнаяшарнирная опора 19, которая с помощью шарнира 20 скреплена с...

Номер патента: 845162

Опубликовано: 07.07.1981

Авторы: Дубовик, Захаров

МПК: G06G 7/26

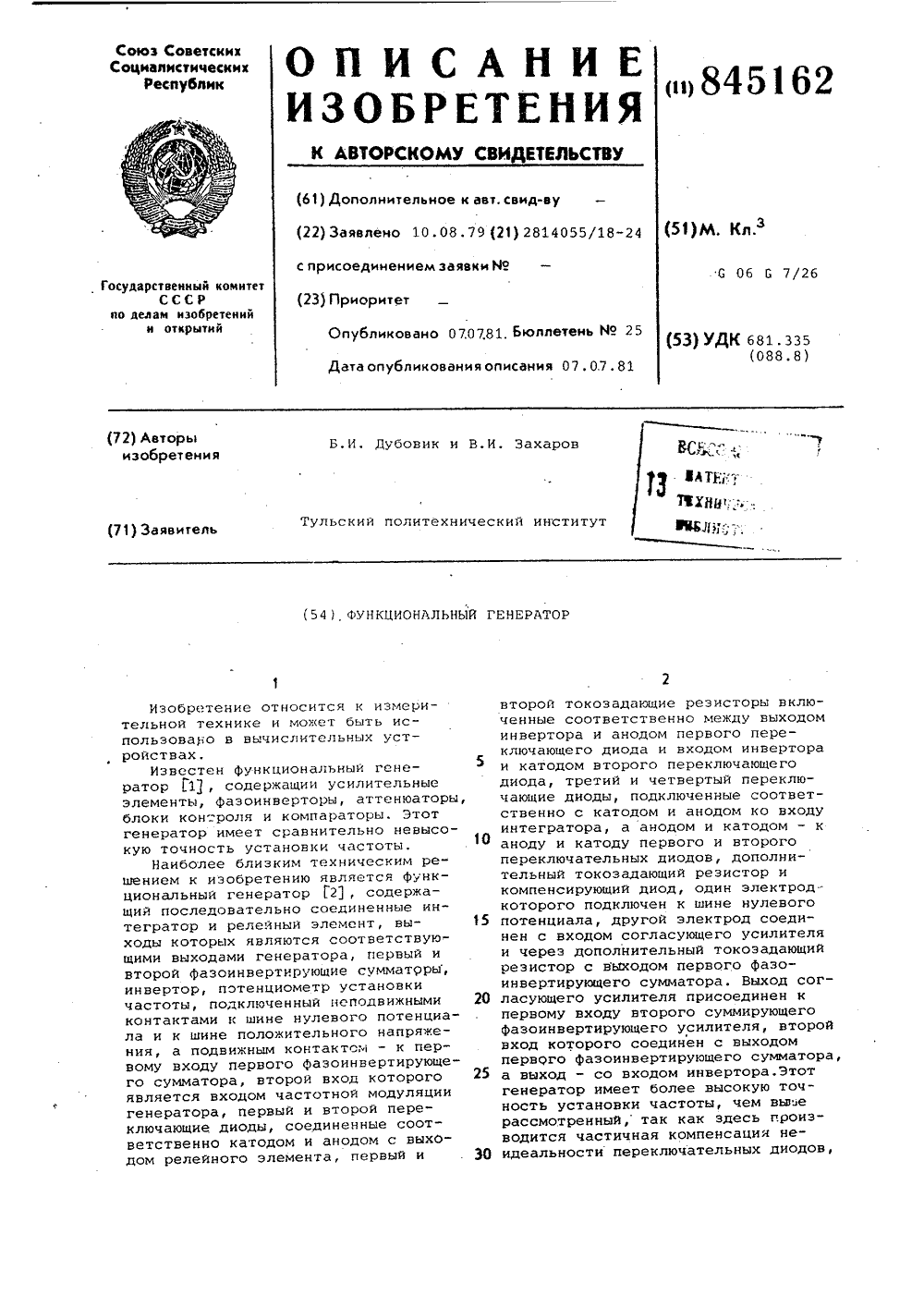

Метки: генератор, функциональный

...3.Возбуждение автоколебаний происходит следующим образом.При включении напряжения питания на выходе релейного элемента 12 устанавливается один иэ двух уровней напряжения противоположной полярности. Если это напряжение положительно, то оно запирает диод б. Через открытый диод 7 оно запирает диодный однополупериодный ограничитель 9, который пропускает только сигнал отрицательной полярности. Ток с выхода сумматора 1 протекает через резистор 5, открытый диод 7 и малое выходное сопротивление релейного элемента 12 к шине яулевого потенциала. Так как диод б закрыт, то напряжение положительной полярности с выхода инвертора 3 прикладывается через резистор 4 ко входу ограничителя 8, который сигнал такой полярности беспрепятственно пропускает...

Номер патента: 844881

Опубликовано: 07.07.1981

Авторы: Голиков, Захаров, Петров

МПК: F16K 17/04

Метки: длягидравлических, клапан, предохранительный, систем

...нагруженный пружиной 2 запорный орган, выполненный в виде золотника 3 с осевым 4 и радиальными 5и 6 каналами, сообщающими напорную7 и сливную 8 магистрали.Радиальные каналы размещены равномерно по окружности и направленыпоочередно под острым с и тупым 1 оуглом к оси золотника.На корпусе выполнена торообразная расточка 9, сообщенная со сливной магистралью,Выходы радиальных каналов на поверхности золотника расположены водной плоскости.Клапан работает следующим образом.РиИ Заказ 4321/101006 ПодписноеЕЮМЕ а ВтППП "Патент",Род, ул.Проектная,4 ВНИИПИТиражфилиг.уж 3 84При повышении давления в напорной магистрали 7 выше установленного золотник 3 поднимается и струи жидкости через радиальные каналы 5 и 6 попадают на торообразную плоскость...

Номер патента: 844874

Опубликовано: 07.07.1981

Авторы: Захаров, Любимов, Петросянц, Рагимов

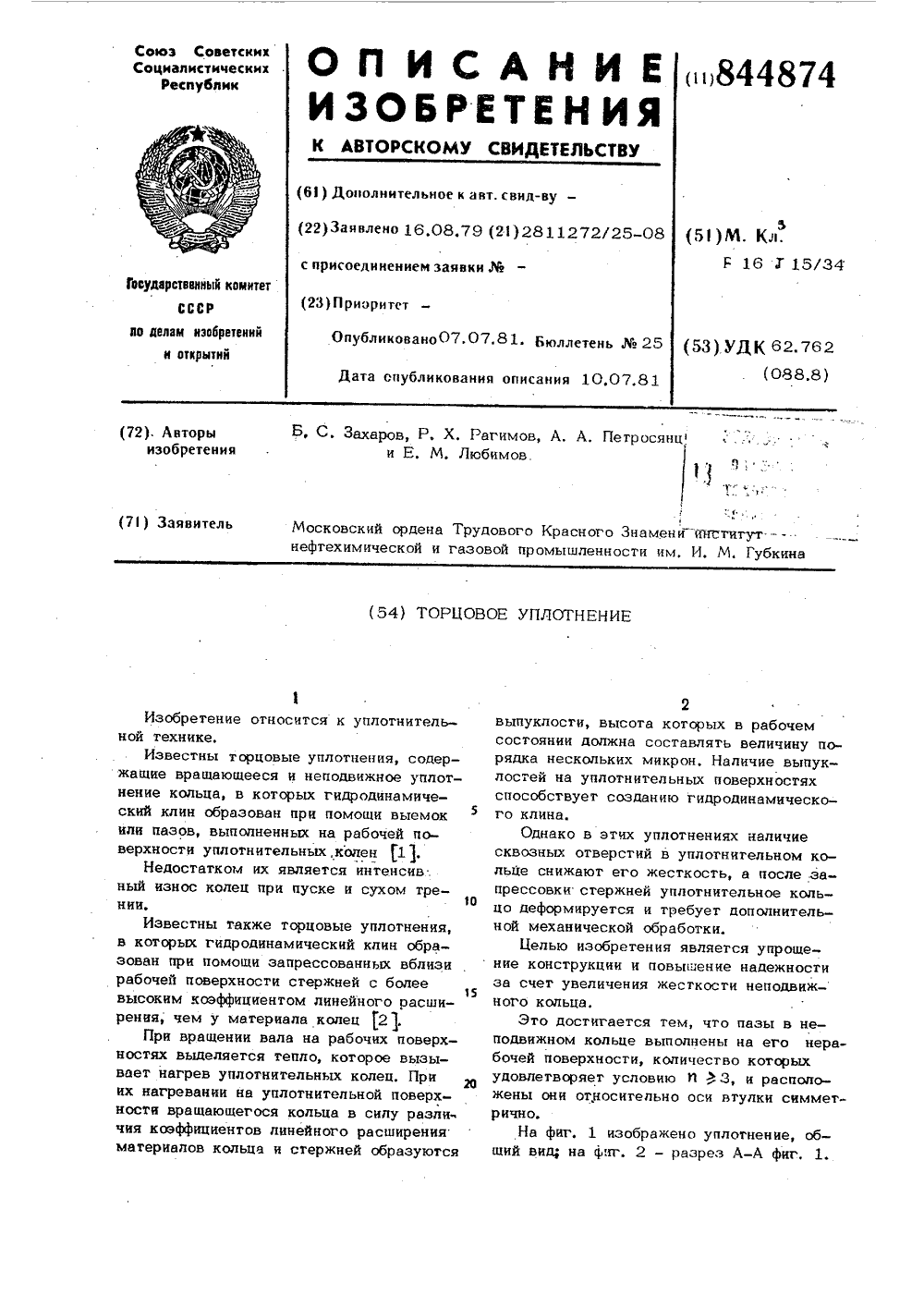

МПК: F16J 15/34

Метки: торцовое, уплотнение

...общий вид; на фиг. 2 - разрез А-А фиг. 1.В корпусе 1;уплотнения смонтировано неподвижное уплотнительное кольцо 2,удерживаемое от вращения штифтом 3, иуплотнено по корпусу резиновым кольцом4, Пружины 5 через шайбы 6 и вторичноеуплотнение 7 прижимают вращающееся кольцо 8 к кольцу 2. На нерабочей поверхности кольца 2 выполнены пазы 9 в количестве четырех . Вращающееся кольцо 8установлено во втулке 10 и уплотнено повалу 11 резиновым кольцом 12,Крутящий момент от вала 11 на втулку 10 передается при помощи хомутового соединения 13.Уплотнение работает следующим образом.При вращении вала 11 вращающеесякольцо 8 скользит по неподвижному кольцу2. При этом на рабочих поверхностях выделяется тепло, которое вызывает нагрев 20неподвижного кольца...

Номер патента: 844873

Опубликовано: 07.07.1981

Авторы: Захаров, Петросянц, Рагимов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...уплотнение включает корпус 1 и камеру высокого давления 2, неподвижное кольцо 3, закрепленное в обойме 4 и прижимаемое пружиной 5 к вращающемуся кольцу 6, установленному на ватту 7. Конусный клапан 8 с пружиной сжатия 9 установлен на перекрытии 10 и 11. В камере низкого давления 12 имеется выступ 13 обоймы 4. Сжатие пружины 9 регулируется винтом 14. Обойма 4 уплотнена манжетами 15 и 16 с защитными шайбами 17 и 18. Клапан 8 уплотнен кольцом 19.Работа уплотнения происходит следующим образом.С повышением давления уплотняемой среды до определенного значения конический .клапан 8 закрыт, и контактное давление в паре трения линейно возраста-. ет (участок ОР на фиг. 2). ПосЛе достижения оптимального значения контактного давления конусный...

Номер патента: 844303

Опубликовано: 07.07.1981

Авторы: Евланов, Захаров, Минин, Шустин

МПК: B27K 5/04

Метки: одубины

...операцию сдувки парогазовой смеси. Это позволяет сохранить в одубине продукты разложения древесины, что обусловливает улучшение физико-механических свойств пьезотермопластиков.Для осуществления предложенного способа одубину загружают в герметизируемую емкость, в которую затем подают насыщенный водяной пар. После обработки одубины в течение заданного времени подачу пара прекращают и охлаждают одубину и парогазовую смесь в емкости. Далее одубину выгружают (температура 50 - 80 С), высушивают, измельчают и из полученной таким образом пресс-массы изготавливают пьезотермопластик.В качестве примеров в табл. приведены физико-механические свойства пьезотермопластиков, полученных предложенным способом, в сравнении со свойствами...

Номер патента: 844267

Опубликовано: 07.07.1981

Авторы: Барац, Белоцерковский, Жуков, Захаров, Киклевич, Котенко

МПК: B25J 15/04

Метки: промышленного, робота, схват

...этого схвата промышлен ного робота является отсутствие тактильного очувствления, что приводит к невозможности распознать форму детали в схвате и, тем самым, сужает технологические возможности схвата. 25Целью изобретения является расширен технологических возможностей схвата пут ега очувствления,Цель достигается т мый охват снабжен блок я, а ЗО пальцы снабжены такми, каждый из которых м распознавания, выход н ко входу привода переичем на пальцах установагниты, а каждый из таквыполнен в виде магнитоакта для взаимодействия нито м.зан схват промышленного ом разрезе; на фиг. 2 - 1; на фиг. 3 - вид Б на24 Изд Ль 456 Тираж 1090 Подиисиос ск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб.,...

Номер патента: 844152

Опубликовано: 07.07.1981

Авторы: Ермилов, Захаров

МПК: B23B 31/40

Метки: оправка

...1 и навернута на резьбовой конец штока 5.В расточке корпуса 1 установлено уплотнительное кольцо 8. Пружинное кольцо 9 5 предназначено для сведения кулачков 6, азамковые кольца 10 и 11, обеспечивающие осевую фиксацию гайки 7 и втулки 2, установлены в расточках корпуса 1 и втулки 2.0 Оправка работает следующим образом.В исходном положении кулачки 6 сведены пружинным кольцом 9 на минимальный диаметр и введены в отверстие обрабатываемой трубы 4, Наружная поверхность трубы и корпуса 1 устанавливаются соосно с помощью какого-либо установочного приспособления, например, с помощью призмы (на чертеже не показана),Вращением гайки 7 шток 5 перемещается и разводит кулачки 6 до контакта с внутренней, поверхностью обрабатываемой трубы 4 При этом...
