Захаров

Номер патента: 1328204

Опубликовано: 07.08.1987

Авторы: Векслер, Захаров, Капунова

МПК: B27N 3/14

Метки: распределения, сыпучего

...12 с элементами Фиксации поворота щитков 9 и 10 в виде, например,резьбовых элементов 13, оси 12 щитков409 и 10 смещены соответственно относительно передней и задней стенок 14 и15 Формашины на величину Б, при этомпри максимальном угле Ы поворотащитков 9 и 10 верхняя грань щитка 10и нижняя грань щитка 9 отстает соответственно от стенок 15 и 14 на величину Б, большую максимальной длиныдревесной стружки (величина фракции) .Между щитками 9 и 10 могут быть установлены аналогичные щитки 16,Устройство работает следующим образом,Сыпучий материал, например, древесная стружка 17, через загрузочнуюгорловину 3 поступает в полость корпуса 1 на вращающиеся витки конвейера6, с помощью которых стружка транспор 04 2тируется к выпускному окну 4....

Номер патента: 1327277

Опубликовано: 30.07.1987

Авторы: Захаров, Красюк, Пахомов, Семенов, Стрижевский

МПК: H03G 3/30

Метки: коэффициентом, регулируемым, усиления, усилитель

...г. Ужгород, ул. Проектная, 4 Изобретение относится к радиотехнике и может быль использовано в различных устройствах радиоэлектроникии автоматики, в которых необходимоосуществлять регулирование,коэффициентов усиления в широком динамичес -ком диапазоне.Цель изобретения - расширение диапазона регулирования.На чертеже представлена принципиальная электрическая схема усиленияс регулируемым коэффициентом усиления.Усилитель с регулируемым коэффициентом усиления содержит многоэмиттерный СВЧ-транзистор 1, резистор 2,делитель 3 напряжения, регулируемыйисточник 4 напряжения смещения запирающей полярности и токоограничивающий резистор 5.Усилитель с регулируемым коэффициентом усиления работает следующимобразом,С помощью делителя 3 напряженияи...

Номер патента: 1327099

Опубликовано: 30.07.1987

Авторы: Баранов, Захаров

МПК: G06F 7/58

Метки: генератор, последовательностей, случайных

...с помощью элемента ИЛИ 44, шифратора 45 и счет чика 46, причем элемент ИЛИ 44 и шифратор 45 служат для реализации условных и безусловных переходов.Изменение матрицы В влечет за собой изменение матрицы 2, При этом уменьшение на единицу элемента Ъ, вызывает уменьшение на единицу всех значений г, у которых з больше или равно 1. Изменение матрицы 2 осу-. -9 8ществляет блок 9. По сигналу, поступающему по шине 29, блок 9 придаетвеличине з максимальное значение иформирует код младшей части адресаг. , который по шине 28 через группу 7 элементов И поступает на входкоммутатора 13. С выхода регистра 14памяти в коммутатор 13 поступает старшая часть адреса г. , равная . В1 фрезультате на выходе коммутатора 13формируется адрес г. Вычитатель...

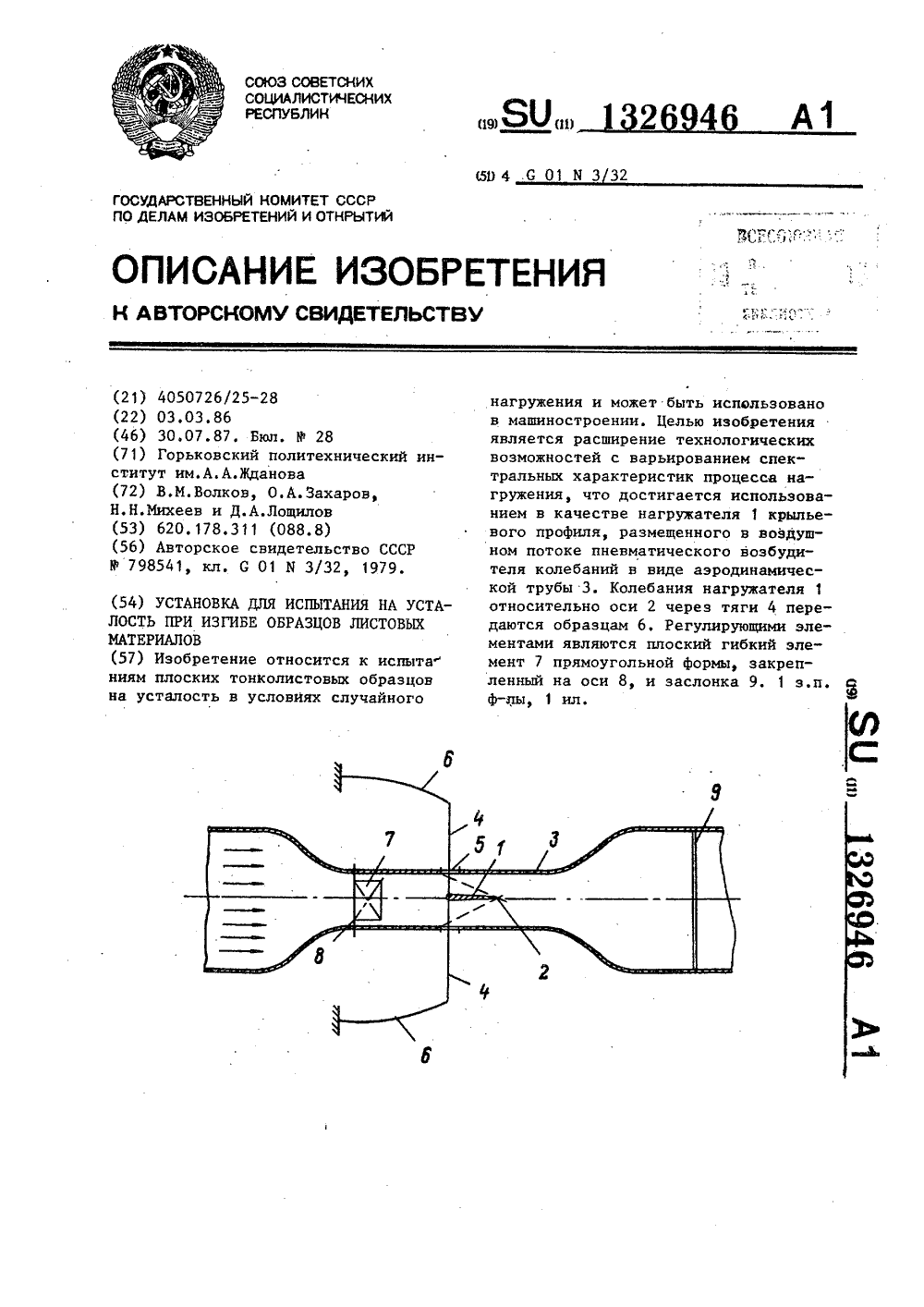

Номер патента: 1326946

Опубликовано: 30.07.1987

Авторы: Волков, Захаров, Лощилов, Михеев

МПК: G01N 3/32

Метки: изгибе, испытания, листовых, образцов, усталость

...спектральных характеристик процесса нагружения путемиспользования в качестве нагружателякрыльевого профиля, размещенного ввоздушном потоке аэродинамическойтрубы.На чертеже представлена схема пред,лагаемой установки,Нагружатель 1 в виде крыльевогопрофиля шарнирно закреплен по заднейкромке на оси 2 в рабочей части пневматического возбудителя колебаний,выполненного в виде аэродинамическойтрубы 3. Передняя кромка крыльевогопрофиля при помощи тяг 4, пропущенныхчерез прорези 5 в рабочей части аэродинамической трубы 3, связана с двумя предварительно деформированнымиобразцами 6, образуя единую механическую систему. Регулирующий элемент7 представляет собой плоский гибкийэлемент прямоугольной формы, закрепленный на оси 8 перед нагружателем 1,а...

Номер патента: 1326904

Опубликовано: 30.07.1987

Авторы: Захаров, Романов, Троицкий

МПК: G01J 1/44

Метки: влагомер

...полного цикла Измерения влажности (за счет использования десяти выходов дешифратора 25 распределителя 9 импульсов) делится на десять участков, назначение которых наглядно показано на временной диаграмме работы влагомера.На первом участке, когда распределитель 9 импульсов находится в исходном состоянии, т. е, только на его нулевом выходе будет существовать нулевой сигнал (1 на фиг. 2), включаются аналоговые ключи 11 5 10 15 20 25 30 35 40 45 50 55 и 15 и отключается аналоговый ключ 12, что приводит к отключению выхода аттенюатора 19 от входа интегратора 18, разряду накопленного заряда и конденсаторе интегратора 20 (так как включен аналоговый ключ 15) и подключению входа инвертора 18 к выходу синхронного детектора 6, при этом напряжение...

Номер патента: 1326393

Опубликовано: 30.07.1987

Авторы: Дмитренко, Захаров, Луговой, Павленко

МПК: B23D 19/00

Метки: заготовки, мерные, пруткового, разделения

...давлением и может быть использовано в машиностроении для получения изделий с фасками.ВЦель изобретения - повышение надежности и стойкости дисковых ножей.На чертеже изображено устройстводля разделения пруткового материалана мерные заготовки с фасками на торцах, общий вид.Устройство для разделения пруткового материала на заготовки содержитротор 1, установленный на подшипниках 2, один из которых установленв станине 3, а другой - в крышке 4,эксцентриковые валы 5, смонтированныена подшипниках 6, один из которых размещен в роторе 1, а другой - в корпусе 7. Дисковые ножи 8, установленныена радиальных шарикоподшипниках 9,которые имеюат способность самоустанавливаться, расположены на эксцентриковых валах 5. Винтовая пара 10;,контактирующая с...

Номер патента: 1325493

Опубликовано: 23.07.1987

Автор: Захаров

МПК: G06F 13/00, G06F 3/05

Метки: ввода, информации

...канала и затем "1" на вход запуска триггер 5 переходит в состоянии "1" с поступлением первого же импульса от компаратора 3. На вход коммутатора 6 поступает сигнал от соответствующего дифференциального преобразователя 1. Величина конденсатора 8 выбрана так, чтобы сигнал на нем при открытом коммутаторе 6 отслеживался с достаточной точностью. В момент времени, соответствующий максимуму напряжения генератора 2 и дифференциального преобразователя 1, компаратор 4 вырабатывает импульс, который сбрасывает в "О" триггер 5, выход коммутатора 6 переходит в высо коимпедансное состояние и на конденсаторе 8 запоминается амплитудное значение величины сигнала скоммутированного дифференциального преобразователя 1. Благодаря высокому входному...

Номер патента: 1325102

Опубликовано: 23.07.1987

Авторы: Дмитриченко, Захаров, Канторович, Кириченко, Кислицын, Луговых, Овсянников, Плетнев, Сидельковский, Филиппов, Шевчук

МПК: C22C 38/58

Метки: сталь

...12 ОО ф 00 0,60 10 1,5 0,35 О, 15 0,006 0,006 О, 100 0,03 110 0,70 1,1 О 1,60 0,40 0,20 0,008 0,008 О, 20 0,038 1,60 13,0 П р и и е ч а н . е , 1 - известная сталь 3-5 - иредлагаеиая сталь; 2 и 6 - составы с содерваниеи аоыдо" нентов, выкодящии эа ваявляеее лределы. Изобретение относится к металлургии, в частности к иэносостойкой литой марганцевой стали, предназначенной для изготовления литых деталей,работающих в условиях абразивного изнашивания.Целью изобретения является повышение твердости, износостойкости и корроэионно-усталостной прочности пред лагаемой стали.Химический состав исследованных плавок предложенной и известной сталей и соответствующие им свойства приведены в табл. 1 и 2. 5 Литые заготовки для образцов шести плавок...

Номер патента: 1324855

Опубликовано: 23.07.1987

Авторы: Гоов, Захаров, Субботин

МПК: B28D 1/12

Метки: алмазная, пила, полосовая

...использовано на предприятиях,изготавливающих и эксплуатирующих 5алмазные полосовые пилы,Цель изобретения - повышение производительности.На чертеже изображены алмазнаяполосовал пила и стабилизирующие 10элементы, оснащенные цилиндрическимиопорами качения, общий вид.На корпусе пилы 1 на нижней рабочей кромке размещены алмазныережущие элементы 2, а на верхней - 15меньпие по толщине стабилизирующиеэлементы 3, В последних со стороны противоположной стороне контактирующей с корпусом 1, выполнены внаправлении к нему цилиндрические 20пазы 4, в каждом из которых установлено по одной вращающейся опоре 5со скользящей посадкой.Пазы 4 расположены так, что опоры 5 выступают только на одну сторону стабилизирующих элементов 3, противоположные...

Номер патента: 1324118

Опубликовано: 15.07.1987

Автор: Захаров

МПК: H04B 15/00

Метки: кабелю, несимметричному, передачи, сигнала, электрического

...передачи электрического сигнала по несимметричному кабелю работает следующим образом.Сигнал от источника 1 попадает во входной согласующий блок 2, представляющий собой эммитерный повторитель, Входной согласующий блок 2 осуществляет согласование сопротивлений источника 1 и Фазоинверсного коллектор- ного повторителя. 3, .состоящего из транзистора 4 и эммитерного согласующего сопротивления 5. Коллекторное 35 нагрузочное сопротивление 6 Фазоинверсного коллекторного повторителя 3 включено на выходе несимметричного кабеля 7 и выбирается таким, чтобы было соблюдено согласование с волно- ф вым сопротивлением несимметричного кабеля 7.Обратным проводом в цепи передачи полезного сигнала служит экран несимметричного кабеля 7.45Выделение...

Номер патента: 1324009

Опубликовано: 15.07.1987

Авторы: Захаров, Малыкин, Щербаков

МПК: G05B 11/01

Метки: фазорегулятор, цифровой

...И 5 и 6, на в горые входы которых с выходов значащих разрядовтригонометрических преобразователей2 и 3 поступают потенциалы, соответствующие кодам модулей синусаз 1 п г и косинуса Ксоз г задаваемого кодом Й сдвига Фазы Ю .1На входы цифроаналоговых преобразователей 7 и 8 поступают меагдры свыходов только тех элементов И, навход которых поступили единицы разрядов кодов модулей синуса и косинуса угла. Таким образом, на выходах цифроаналоговых преобразователей7 и 8 образуются квадратурные мегндаОгОЦ и Фаза которых соатвгггствуют кходньгм сигналам упявления, а амглнту,;.ы прапарциональггы калам Мэ 1 п 1 и ЧсавГ т.е, Ясов 4 в 0 п0 О ьк-У 1 ГЧ. асов М" 19 п О, И вы р-Чйэ 1(1 п з 1 ап Огде У - постоянное напряжение истачьгкки 9 пастаянпага...

Номер патента: 1323878

Опубликовано: 15.07.1987

Авторы: Захаров, Перельман, Радовицкий

МПК: G01L 19/08, G01L 7/02

Метки: давления, максимального, регистрации

...позволяющего получить отпечаток достаточно большого диаметра (не менее 10 мм) . Сверху прокладка 5 покрыта фольгой 6 для формирования контрастного отпечатка. Высота гильзы 4 определяется из условия примыкания наконечника конического пуансона 7 к фольге 6 при нахождении устройства в рабочем положении. Величина угла при вершине конуса пуансона 7 принимается равной 90 - 120, что обеспечивает оптимальное соотношение между диаметром отпечатка и вертикальным перемещением пуансона 7, равное 2 - 3,5.Пуансон 7 жестко скреплен с металлической диафрагмой 8, выполненной из антикоррозионного сплава на основе бронзы или латуни, Для обеспечения плавности обтекания жидкостью или газом гофры 9 диафрагмы в процессе измерения заполнены эластичным...

Номер патента: 1323853

Опубликовано: 15.07.1987

Автор: Захаров

МПК: G01C 1/06

Метки: вертикального, круга, отсчетное, теодолита

...фокусная линза 11, смещаясь в плоскости, перпендикулярной ходу лучей, отклоняет изображение на угол,Хга= - ф1 л 2где Лг - величина линейного перемещениялинзы 11;11 л 2 - фокусное расстояние линзы 11,В то же время плоскопараллельнаяпластинка 10 (если она выбрана в качестве первого оптического компонента), наклоняясь относительно осевого луча, смещает изображение на величинуг = лЯ (-),где с - толщина пластинки 10;- угол поворота пластинки 10;п - показатель преломления пластинки 10.Если в качестве первого компонента используется отрицательная линза, то она отклоняет луч на угол5где Л - линейное перемещение отрицательной линзы;1,1 - фокусное расстояние линзы.Угол а 2 отклонения и смещение о изображения согласуют между собой таким образом,...

Номер патента: 1323744

Опубликовано: 15.07.1987

Авторы: Богомазов, Захаров, Уманчик

МПК: F04B 49/00

Метки: двойного, действия, насос, поршневой, регулируемый

...разделителем 8, торцы 9 и О которого соединены со вставками 13 и 14 непосредственно по их периметру.Регулируемый поршневой насос двойного действия работает следующим образом.В режиме максимальной объемной подачи две вставки 13 и 14 из-за упругих свойств диафрагмы прижаты к поршню 2.40При этом сжатое тело (например, жидкость) выпущено из камеры 7 переменного объема через регулятор 18.При необходимости регулирования величины объемной подачи через регулятор 18 от источника9 сжатого тела и проточный шток 3 в камеру 7 переменного объема подается сжатое тело (жидкость), объем которого зависит от необходимой глубины регулирования объемной подачи, при этом торцы 9 и 10 эластичного кольцевого разделителя 8 вместе со вставками 13 и 14 отходят от...

Номер патента: 1323626

Опубликовано: 15.07.1987

Авторы: Захаров, Носова, Сырейщиков

МПК: E01B 27/16

Метки: блока, заглублением, шпалоподбивочного

...1 л)сцтцрцвзц ца раме 29 шпа лоподбцвоч)юго блока и представляет собой лццсйцый рсцстат 30, ца котцром распцложсц всрпкдльцо цзцрдвляющий стержень 31 с )илзуцом 32, связанный со стзци)ц)й 33 шцзлоподбиоццого блока кропи)- тсйпом 34. Реостат 30 посредством кабеля 35 сцс:сиси с блоком упрдвлеция положения ц регулир(вс)ция скорости заглублсция шпз- ,ЦПЦДЦЦЧЦЦГЦ ОЛОК;). Датсик 3 смонтирован ца раме 29 шпалоподоивочцого блока и через стержень 36 и ластиу 37 соедицец с измерительной те.сжкой 38 поводком 39. Г 1 осредством трособлочного устройства 40 поводок 39 связан с потецпиометром 41, который через кабель 42 соедицец с блоком управлеция положеция и регулирования скорости заглублеция ш алоподбивочцого блока.Система управления заглублецием...

Номер патента: 1323459

Опубликовано: 15.07.1987

Авторы: Букшев, Дательбаум, Захаров

МПК: B63B 25/06

Метки: грузов, насыпных, перевозки, судна, трюм

...засыпанием груза в трюм судна с помощью гццропривода 15 верхнюю9 и нижнюю 10 секции подпалубного листа приводят в движение. Верхняясекция 9 подпалубного листа может занимать такое положение, при котором Юее наклон к горизонту Ы равен традиционным 30 , а нижняя секция распоолагается вертикально. При поворотеверхней секции 9 подпалубного листаотносительно верхнего шарнира 14 ниж ний шарнир 12 опускается из верхнего положения, скользя между листом обшивки внутреннего борта и вертикальной направляющей 11, Если верхняя 9 59 2и нижняя 1 О секции подпалубного листа разместятся в одной плоскости, то нижний шарнир 12 займет самое низкое положение. При дальнейшем приближении положения верхней секции 9 подпалубного листа к вертикали нижний...

Номер патента: 1323186

Опубликовано: 15.07.1987

Авторы: Грудин, Захаров, Кривошлыков

МПК: B21D 43/18, B30B 15/30

Метки: длинномерного, зону, подачи

...подключении 323186 2полярности источника 19 тока, в цепипитания катушек 10 электромагнитоввключен диод 22, который пропускаетток нагрузки к токоведущим шинам 11и 12 только при соблюдении полярностиподключения источника 19 тока.Обрабатываемый материал 23, подаваемый в зону 24 обработки, опирается на опоры 25 качения и своей ниж ней плоскостью расположен в непосредственной близости к башмакам 9.Устройство работает следующим образом.Включают электродвигатель 3 и под ключают токоведущие шины 11 и 12 кисточнику 19 тока. При вращении тяговых цепей 2 роликовые токосъемникиг14 взаимодействуют с токоведущимишинами 11 и 12 и подают питание в щ катушку 10 электромагнитов. Башмаки9, расположенные на верхних ветвяхтяговых цепей 2,...

Номер патента: 1323165

Опубликовано: 15.07.1987

Авторы: Гипп, Захаров, Ионов, Миропольский, Никишин, Павлов, Филиппов

МПК: B21D 21/00

Метки: холодной, штамп, штамповки

...нему втулочным съемником 2, опирающимся 20 вместе с держателем 3 контрпуансона на подпятник 4, выполненный с хвостовиком, и упругого элемента 5, представляющего собой пакет тарельчатых пружин с промежуточной шайбой 6, предназначенной для гашения ударов и вибраций. Все устройство смонтировано в стакане 7, закрепленном на опорной плите 8 с помощью винтов 9. Выталкивающие шпильки 10 опираются на под кладку 11, установленную в подштамповой плцте над толкателем механизма выталкивания машины (не показан), Дефармцрование осуществляется пуансоном 12.35 хвостовиком подпятника 4 и опорной плитой 8 контрпуансон 1 и втулочный съемник 2 занимают рабочее положение, соответствующее процессу формообразования. Во время формообразования все элементы...

Номер патента: 1321977

Опубликовано: 07.07.1987

Авторы: Денисов, Захаров

МПК: F16J 15/54

Метки: уплотнение, шпоночно-шлицевое

...7 и гидроступицу 8 гидростатического привода кольца 9, манжеты 10, штуцер 11, платики 12 и 13,шарикоподшипники 14, установленныев корпусе 15 и поджатые фланцем 1 б.Шпоночно-шлицевое уплотнение рабо тает следующим образом,При передаче валу вращательногои поступательного движения одновременно с ним приходит во вращение специальный вкладьпп 1 с упругим элементом 2, который через поводок 3 приводит во вращение втулку 4. Уплотнение втулки 4 производится посредствомпрокладки 5, манжет 6 и 7, Уплотнениегидроступицы 8 производится уплотнительными кольцами 9. Уплотнение шпоночно-шлицевых пазов производится посредством манжет 10 и упругого элемента 2 вкладыша 1.Минеральное масло или любая другая, необходимая по условия эксплуатации, жидкость,...

Номер патента: 1321915

Опубликовано: 07.07.1987

Авторы: Гаджиев, Джафаров, Зайцев, Захаров, Мусаев, Новиков, Семеновых

МПК: F04B 47/02

Метки: глубинного, длинноходового, насоса, привод

...10 жидкости (например, масла) и сообшена через фильтр 25 и обратные клапаны 26 и 27 (фиг. 1) с насос-мотором 9 и расположенным в верхней части корпуса 3 распылителем 28. Барабан 5 кинематически соединен через редуктор 29 и муфту 30 с при водом 31.Привод длинноходового глубинного насоса работает следующим образом.Привод 31 через муфту 30 и редуктор 29 передает вращение на приводной вал 4 и барабан 5. Вращаясь вместе с централь ной шестерней 13 барабан 5 передает врагцение на гайки 14 и 15, которые одновременно с вращательным движением обеспечивают поступательное движение барабана 5 вдоль оси приводного вала 4 по его шлицам с использованием при этом траверсы 12 и упорных подшипников 11, 18 и 19.Геометрические размеры центральной...

Номер патента: 1321855

Опубликовано: 07.07.1987

Авторы: Захаров, Новохатний, Черненко

МПК: F01N 1/16

Метки: глушитель, шума

...смешиваются и истекагот через кольцевой зазор 8 и отверстия перфорации раструба 6 в окружающее пространство. Заданное расчетное сопротивление глушителя обеспечивается размером б в кольцевом зазоре 8, устанавливается перемещением выходного участка 4 по резьбе 9 и фиксируется стопорной гайкой 10. Дальнейшее испытание энергетической установки на форсаж и снижение осуществляется при постоянном зазоре о, т.е. при расчетном значении гидравлического сопротивления глушителя.При необходимости испытания другой энергетической установки с другим номинальным значением мощности, например большим, чем в первом случае, заданное расчетное значение гидравлического сопро 2ивления глушителя обеспечивается перемещением выходного участка влево и...

Номер патента: 1320886

Опубликовано: 30.06.1987

Автор: Захаров

МПК: H03K 17/00

Метки: гальванического, разделения, сигналов

...на вторичной обмотке 35трансформатора 1 также появляетсявсплеск напряжения 11 плюс котороУго прикладывается к аноду диода 3,но так как к катоду диода 3 приложено более положительное напряжениевходного сигнала "1", диод 3 не открывается. Если всплеск напряженияП 1 окажется больше, чем входное напряжение Б, то диод откроется,этот всплеск будет ограничен, ограничен будет также всплеск напряжения навыходе ключа 5, Вследствие этого исключается воэможность пробоя бесконтактного ключа 5 ЭДС самоиндукции,1 50Если на входе устройства присутствует входной сигнал "0", то напряжение на конденсаторе 2 близко к нулю.Зто имеет место в интервалах времени(фиг,2). При этом в интервалевремени й. ключ 5 открыт, ток 1,увеличивается, индуктивность...

Номер патента: 1320365

Опубликовано: 30.06.1987

Авторы: Баланюк, Захаров, Ларионов, Таушканов, Ширяев, Шмакин

МПК: E04H 5/00

Метки: исследований, комплекс, многофункциональный, строительный, центра, ядерных

...27, преимущественно жестко защемленными по концам, а рамы каркаса в поперечнике концентрических изогнутых блоков комплекса размещены в вертикальных радиальных плоскостях, радиусы которых исходят из центра 28 комплекса.Центральный блок 5 комплекса выполнен в виде четырехгранной пирамиды. Несущую основу блока составляет каркас, состоящий из четырехветвевой пространственной рамы 29. Ветви рамы образуют ребра, размещенные по линиям пересечения граней пирамиды. Ребра рамы 29 жестко связаны друг с другом в верхней части, жестко защемлены в основании и раскреплены по высоте диском 17 жесткости и дополнительным горизонтальным диском 30 жесткости, размещеннм в верхней части блока.510 Нижнии диск 17 выполнен в виде плиты перекрытия, которая...

Номер патента: 1320289

Опубликовано: 30.06.1987

Авторы: Задворников, Захаров, Шмаков

МПК: D04B 15/88

Метки: диаметра, кругловязальная, малого, одновременного

...6 и 7. Воздуховоды 5 установлены по числу игольных цилиндров 3 и связаны с дополнительным вентилятором (не показан).В трубке 1 сопла имеется сквозное отверстие 8, с одной стороны которого расположен источник 9 света (лампочка), а с противоположной - фотодатчик 10.Игольный цилиндр 3 кругловязальной машины имеет полый стержень 11 с пазами 13, в которых перемещаются иглы, и направитель 12.Все трубки 1 сопел установлены на неподвижной оси 16 с возможностью поворота в плоскости, перпендикулярной размещению игольных цилиндров. При этом средство поворота каждого сопла выполнено в виде пневмоцилиндра 17, шток которого связан посредством специальной Г-образиой втулки 18 с трубкой 1 сопла. 10 15 20 25 30 35 40 45 Кругловязальная машина для...

Номер патента: 1319211

Опубликовано: 23.06.1987

Автор: Захаров

МПК: H02M 7/538

Метки: синхронизирующий

...силового транзистора и один из обратныхдиодов 5 или 6, В этот же моменттранзистор 12 или 13 в цепи базыоткрывающегося силового транзисторасоздает также форсированный импульстока до полного включения данногосилового транзистора за счет регенеративной связи через КС-цепочки,при этом один из транзисторов 12 и13 форсировано открывается дифференцированным импульсом тока, а другой в этот момент закрывается, темсамым увеличиваются скорость включения и при дальнейшей работе скоростьпереключения силовых транзисторовпреобразователя напряжения. Послеполного включения одного из силовых транзисторов 1 или 2 один изтранзисторов 12 или 13 выключаетсяснятием потенциала с его коллектораи соответствующей КС-цепочки, адругой - выключением базового...

Номер патента: 1318531

Опубликовано: 23.06.1987

Авторы: Алесковский, Гришаева, Захаров

МПК: C02F 1/20

Метки: воды, кислорода

...сорбент поглощает растворенный кислород еще практически полностью, так чтоостаточное содержание кислорода в потоке после сорбента не превышает 57 от содержаний его до сорбента. Для характеристики способности некоторых образцов выделять (генериро-вать) кислород под освещением используют величину Со- концентрацию кислорода в потоке, создаваемую образцом в данных условиях.В качестве кремнеземных сорбентовиспользуют образцы немодифицированного или гидрофобизированного диметилдихлопсиланом силикагеля КСК(средний радиус пор 7 нм), а также гидрофобизованный диметилдихлорсиланом силохром С(12 нм). Гидрофобизацию кремнеземов диметилдихлорсиланом проводят по стандартной методике в статических условиях.Для активации образцов применяют...

Номер патента: 1317620

Опубликовано: 15.06.1987

Авторы: Захаров, Мордвинов

МПК: H02M 7/5387

Метки: инвертор, регулируемый, транзисторный

...трансформаторов 9 и 10 формируются импульсы напряжения 51, обеспечивающие закрытое состояние транзисторови 4. Достигается это тем, что в момент Ю изменяется полярность напряжений обмоток 37-40 (на "началах" появляется положительная полярность напряжения) и по цепям обмотка .38 - обмотка 11 - транзистор 3 - диод 42 и обмотка 39 - диод 43 - транзистор 2 - обмотка 12 начинают протекать токи, обеспечивающие формирование напряжений 51 на обмотках вспомогательных трансформаторов 9 и 10. К моменту й 1 контролируемые транзисторы 2 и 3 выключаются, С этого момента включаются транзисторы 1 и. 4. При Ы,-нагрузке, в момент йО изменяются полярности напряжений на обмотках 37 и 40, что обеспечивается протеканием обратного тока только через...

Номер патента: 1317384

Опубликовано: 15.06.1987

Авторы: Ефремова, Захаров, Лозовский, Сирота

МПК: G01V 8/00, G01V 9/00

Метки: геологических, данных

...реализации способа необходимо осуществить следующие операции.Методом оптической пространственной фильтрации профильтровать исходную схему линеаментов последовательно при различных положениях одного или нескольких секторных бинарных фильтров в плоскости формирования спектра пространственных частот, Зафиксировать профильтрированные изоб 1 ражения на регистрирующей среде с прозрачной основой. Спроецировать последовательно или параллельно) полученные в предыдущем пункте изоб-, ражения через цветные фильтры на цветорегистрирующую среду (или параллельно) на экран при условии их оптического совмещения.П р и м е р. Транспарант с исходной схемой линеаментов освещается полимированным пучком когерентного излучения. Будучи промодулированным...

Номер патента: 1317290

Опубликовано: 15.06.1987

Автор: Захаров

МПК: G01J 3/26

Метки: спектрометр

...отанизотропного многолучевого интерферометра поляризация либо сохраняется(когда частота падающей волны совпадает с собственной частотой селективного отражателя), либо становитсяэллиптической. Волны с эллиптическойполяризацией ослабляются поляризато"ром 5. Полностью подавляются поляризатором 5 волны, поляризация которыхпосле отражения от анизотропного многолучевого интерферометра оставаясьлинейной, повернута на 90 по отношению к оси пропускания поляризатора 5, Этот эффект достигается подбором величин анизотропии пластиной6 и 7, а также ориентацией их опти-,ческих осей. Волна, поляризация которой после отражения от анизотропного многолучевого, интерферометра (состоящего из зеркал 2 и 3 с пластинками 6 и 7) не меняется,...

Номер патента: 1316705

Опубликовано: 15.06.1987

Авторы: Ардатов, Захаров, Захарова

МПК: B05B 1/34, B05B 15/02

Метки: распылитель, самоочищающийся

...предлагаемый распылитель, общий вид.Распылитель содержит корпус 1 с каналом 2 подачи жидкости, вихревую камеру 3 и выпускное сопло 4.В корпусе 1 установлен с возможностью осевого перемещения вкладыш 5 с наружной спиральной канавкой 6, упором 7 и регулировочной втулкой 8.На внутренней поверхности корпуса 1 выполнен продольный паз 9, в который введен упор 7 и спиральная канавка 1 О, выполненная с шагом, равным шагу спиральной канавки 6 вкладыша 5 и одного с ней направления.В корпусе 1 ца диске 11 установлен шток 12. Вкладыш 5 подпружинен относительно цтока 2 пружиной 13, установленной между головкой 4 штока 2 и регулировочцой втулкой 8. В диске 1 выпол ен ы отверсти я 15.Распылитель работает следующим образом.Вода через отверстие 15 диска...
