Захаров

Номер патента: 753445

Опубликовано: 07.08.1980

Авторы: Захаров, Коваленко

МПК: B01D 17/028, C02F 1/40

Метки: воды, масла, отделения

...между образующей поверхности геликоида по отношению к оси корпуса составляет 45. Количество витков геликоида, число заходов и расстояние между ними определяются временем, необходимым для разделения эмульгированной смеси при ламинарном течении потоков.Устройство работает следующим образом.Поступающая по патрубку 5 вода с эмульгированными в ней легкой и тяжелой фазами движется вниз между параллельно и близко друг к другу расположенными витками перегородки 4 тонким слоем. При этом достигается ламинарное движение жидкости через устройство и уменьшается высота оседания и подъема частиц, что способствует ускорению отстаивания фаз.Частицы легкой фазы, эмульгированной в водном растворе, попадая под нижнюю сторону витка геликоида,...

Номер патента: 752796

Опубликовано: 30.07.1980

Авторы: Глушковский, Захаров

МПК: H03K 13/20

Метки: амплитудный, время-импульсный

...транзистора 9 и входа, 65 0стабилизирующего усилителя 23, адругим - с источником отрицательнога напряжения - Е 24 и через источ-ник 25 опорного напряжения - со вторым входом стабилизирующего усилителя 23, выход которого подключен кре(улирующему элементу 6, Зарядныйдиод 4 соединен со вторым входомзарядного усилителя 3 и запоминаюсчм конденсатором 26, кроме тоговыход регулирующего элемента 6 через разрядный диод 27 соединен скорпусом,Линейнопропускающее устройствовыполнена в виде управляемого усилителя 28 с резистарной цепочкой 29,источник 25 опорного напряженияв ниде стабилитрона, а регулирУющий элемент 6 - в виде составноготранзистора. Делитель 10 тока и коммутатор с сумматором 11 представляют собой цифроаналоговый преобразов., д(ь...

Номер патента: 752605

Опубликовано: 30.07.1980

Авторы: Беляков, Давыдова, Захаров, Корнейчук, Попов, Радевич

МПК: H02H 7/22

Метки: защиты, электроустановок

...быть снабжены обычные предохранители (фиг. 3) с плавкой вставкой. Для этого с одной стороны предохранителя высверливают отверстие и напротив него на клемме, к которой подсоединен провод вторичной цепи, закреплен один электрод 12 рогового разрядника. Другой электрод 13 рогового разрядника, расположенный на небольшом расстоянии от первого, соединен с внутренним заземляющим контуром 3. Роговые разрядники на предохранителях установлены со стороны попадания во вторичные цепи напряжения 3,3 кВ от силового источника тока 14.В другом варианте устройства (фиг. 2) последовательно с диодным блоком 7 включен трансформатор 15, вторичная обмотка которого присоединена к управляющему электроду и катоду тиристора 16. Последний включен между положительным...

Номер патента: 752504

Опубликовано: 30.07.1980

Автор: Захаров

МПК: G12B 17/02

Метки: магнитостатический, экран

...из эластичного материала, например резины, прикрепленная к указанной поверхности пр)ижииным кольцом 9, которое сопряжено с кромкой б по скользящей посадке. противоположный конец оболочки 8 прикреплен к переходному магнитному элементу 10 прижимным кольцом 11. Через отверстия элемента 7 и маг,нитных элементов, один из которых обозначен через 12 и зазор 13,между, ними проведен гибкий металлорукав 14, один конец которого прикреплен к,переходному элементу 10, а другой - к крышке б. Диаметр отверстия в магнитных элементах больше диаметра металлорукава. Все магнитные элементы выполнены из магнитомягкого материала, Переходные магнитные элементы 7,и 10 выполнены оплошными.Эластичная оболочка 8 необходима для возвращения магнипных...

Номер патента: 752193

Опубликовано: 30.07.1980

Авторы: Августимов, Гережук, Голоцуков, Захаров, Ткаченко

МПК: G01R 27/28

Метки: амплитудно-частотных, фильтров, характеристик

...коэфФициент ослабления и др.).Устройство содержит синтезатор 1 частот, амплитудный модулятор 2, исследуемый объект 3, измерители 4,5амплитуды с управляемыми ключами б,7,блок 8 сравнения с опорным (О , )напряжением, блок 9 памяти, блок10 сравнения, блок 11 регистрации,.блок 12 управления, генератор 13 медленно меняющегося напряжения и пиковый детектор 14,Первоначально на выходе синтеэато"ра 1 частот устанавливается сигналсредней частоты пропускания исследуе мого объекта 3, который с помощьюамплитудного модулятора 2 начинаетизменять свою амплитуду. Измеритель.5 амплитуды, установленный на выходеисследуемого объекта 3 с помощью блока 8 сравнения фиксирует момент достижения на выходе исследуемого объекта 3 требуемой величины, которая...

Номер патента: 752145

Опубликовано: 30.07.1980

Авторы: Бородин, Дейников, Захаров, Сошников, Шпитальник

МПК: G01J 5/58

Метки: излучения, пироэлектрический, приемник

...проводимости материала чувствительного элемента.Цель достигается тем, что чувствительный элемент, разделен на поляризованную и неполяризованную части равной площади, а неполяризованная часть включена последовательно в цепь обратной связи усилителя.На фиг. 1 показана блок-схема предложенного пироэлектрического приемника; на фиг. 2 - чувствительный элемент прием ника; на фиг, 3 - график зависимости вольт-ваттной чувствительности приемника от температуры окружающей среды.. Пироприемник содержит усилитель 1, чувствительный элемент из поляризованного 2 10 и неполяризованного 3 элементов, Элемент 2 подключен ко входу усилителя, а элемент 3 включен в цепь обратной связи усилителя.На фиг. 2 показана конструкция чувстви тельного элемента,...

Номер патента: 752073

Опубликовано: 30.07.1980

Авторы: Базаров, Захаров

МПК: F16F 15/18

Метки: гаситель, колебаний, крутильных

...2.Недостатком известного гасителя крутильных колебаний является низкая демпфирующая способность.Целью изобретения является повышение эффективности гашения крутильных колеь достигается тем, что пенены в виде овальных в нии цилиндров, установлен ФИ Е 752073При наличии у корпуса крутильных ко лебаний жидкость, вращающаяся вокруг оси 3, протекает последовательно через участки 5 и б, последовательно тормозится и ускоряется в них, При этом возникают перепады давления на этих элементах гидравлического тракта, которые вследствие различных потерь на сужение и расширение потока приводят к возникновению момента сил, действующих в сторону, противоположную вращению корпуса 1, что интенсифицирует гашение колебаний.Вследствие выполнения корпуса 1 и...

Номер патента: 424493

Опубликовано: 23.07.1980

Авторы: Голодаев, Захаров, Шрайбер

МПК: G01S 7/527

Метки: подавитель, помех

...с ограничением поминимуму, Напряжение отсечки подается. на детектор 2 с делителя, состоящего из резисторов 3, 4. Потенциометром 5, регулирующим глубину=тсечки, напряжение в точке а устанавливается равным максимальной амплитуде помехи Омдкс С детектора2 через фильтр 6 продетектированноенапряжение с амплитудой О е Омдкегде Ое - амплитуда принимаемого сигнала, поступает на ограничитель 7.Уровень ограничения устанавливаетсяделителем, состоящим иэ резисторов8 и 9, подобранным с таким расчетом,что при любом положении ползункапотенциометра 5 напряжение в точкеб равно и Окдкс, где и =1 е/Цдккс.С ограничителя 7 разностные сиг"налы с амплитудой Омккс(п ) подают424493 Формула изобретения Составитель А. ТуляковРедактор Е. Месропова Тех ед О....

Номер патента: 750224

Опубликовано: 23.07.1980

Авторы: Захаров, Мовчан

МПК: F25B 9/02

Метки: дроссельная, холодильная

...схематичноизображена дроссельная холодильная установка.Установка содержит поспеаовательносоединенные компрессор 1, маспоотаелитепь 2 центробежного типа, фильтр тонкой роочистки 3, теппообменник 4 с дросселем5, емкость низкого давпения 6. фильтртонкой очистки 3 представляет собой оребренный змеевик, запопненный синтетическим цеолитом 7, навитый на обечайку 8, 25которая с цепью обеспечения компактностифильтров одновременно является корпусоммаспоотделитепя 2, После фильтра 3 установпен допопнитепьный дроссель 9, запор - .ный орган 10 которого выполнен в вице зОбиметаллической пластины и отрегулирован таким образом, что открытие дроссельного отверстия (а следовательно, охпаждение фипьтра тонкой очистки 3 и маслоотаепителя 2) происходит при...

Номер патента: 750065

Опубликовано: 23.07.1980

Авторы: Заболотный, Захаров, Зубков, Силаев

МПК: E21C 35/24

Метки: выемочной, машиной

...пород угля устройство обеспечивает работу выемочной машины в режиме стабилизации скорости подачи примягких породах) или в режиме стабилизации нагрузки, если крепость угля достаточно велика,Стабилизация скорости пода".,и на за -данном уровне осушествпяется при на.грузке меньше заданного значения. Бэтом случае репейный элемент 18 включен и не препятствует прохождению сигнвла от датчика 10, заданного задатчиком6 скорости подачи, который поступаетчерез элементы 8 11 на элемент 9 сравнения. Б зависимости от знака и величины рассогласования вкп 1 очается один из репейных элементов 12 или 13, которыйуправляя сервоприводом 5, изменяет скорость подачи комбайна таким образом,чтобы величина рассогласования не превышала зоны нечувствительности...

Номер патента: 750053

Опубликовано: 23.07.1980

Авторы: Белан, Гудимов, Елкин, Захаров, Кулик, Медведев, Шилов

МПК: E21B 1/26, E21B 6/02

Метки: гидравлический, механизм, ударный

...соединительную муфту 8,9 распределителя, и гидродвигавращателя 5 бурового инструмента, мещения плунжера 9 в распредели ыполненд полость 11, постоянно соя посредством радиального канд. апорной чдгнстралью 13. Механиз,1 кже сливную магистраль 14.ный узел и гидродвигдтель вращдрового инструмента сндбжены от. и источниками питания (на рисунказдни).3Механизм работает следующим образом, При .подаче жидкости к гидродвигателго 1 О приводится в движение вращатель 5 с ведущим валомраспределителя 7, Муф.а 8 выключается, и вращение вала 6 распре делителю не передается. Механизм работает во вращательном режиме.Для работы механизма во вращате.-.ьнс ударном режиме жидкость из напорной магистрали 13 источника питания гидроударного механизма подается в...

Номер патента: 749903

Опубликовано: 23.07.1980

Авторы: Беличенко, Гурский, Дубина, Захаров, Кобеза, Коник, Тимошпольский

МПК: C21C 5/04

Метки: отопления, печи, сталеплавильной

...обеспечивает эффективного перемешивания топлива и кислорбда 2.Цель изобретения - улучшение смешения топлива и кислорода и повышение температуры факела.В предложенном способе это достигается эа счет того, что оси струй топлива направляют по касательным к образующим потока кислорода.На фиг. 1 показано расположение потоков топлива и кислорода в плоскости продольной оси сталеплавильной печи, на фиг. 2 - в плоскости, перпендикулярной оси кислородного потока.Кислород подают потоком 1 по продольной оси печи под углом 10-15 к ванне, топливо подают струями 2, которые располагают вокруг кислородногопотока 1 таким образом, что оси потоков топлива касательны к образующим кислородного потока.Струи топлива 2 сходятся к кисло- родному потоку 1 за...

Номер патента: 749425

Опубликовано: 23.07.1980

Авторы: Андреев, Баронский, Борисов, Голиков, Захаров, Парменычев, Соловьев, Щербаков

МПК: B02C 13/06

Метки: измельчения

...поток захватывает частич-ки измельченного материала и, проходя через щель 16 между диафрагмами, уноситих в разделительный циклон, соединенныйс конусом.Внешняя диафрагма укреплена вместе 3)с конусом 9 болтами 17 к корпусу 1 и имеетдля регулировки диаметр внутреннего отверстия кольцо 18.Внутренняя диафрагма укреплена посредством тяг 9 к конусу 10 и имеет для регулировки своего внешнего диаметра смонти- ф)ованный иа конусе в)нт 20. Диафрагмы установлены таким образом, что образуютщель 21 для прохода воздуха с готовым прдуктом,Дидфрдг)1. (фцг. 2) представляют собой иборы серпокидых лепестков 22 (цд фиг. цокдэдиы ие все) нз тонкого прочного металла, цмсющих Оси вращения 23 и пальцы 24. Оси вставлены в отверстия 25, выполненные нд...

Номер патента: 748599

Опубликовано: 15.07.1980

Авторы: Демин, Захаров, Кожевников

МПК: H01R 39/42

Метки: узел, щеточный, электрической

...эксплуатации электрической машины и упрощение конструкции.748599 Для точном жашем женной Формула изобретения Редактор Т. ОрловЗаказ 4252/43ЦНИИ ая ста. к Те Ти ПИ Тосударств делам изобр Москва, Ж - 3 ПП Патент, г3достижения указанной цели в щеузле электрической машины, содеркорпус щеткодержателя с располов нем щеткой с пазом,и нажимной пружиной, элемент подъема щетки и пружину привода элемента подъема щеткодержателя, элемент подъема щетки выполнен в "виде кулачкового механизма, ось которого "перпендикулярна оси щетки и состоящего из винта, имеющего на конце эксцентрично расположенную шпильку и размещенного в цилиндрическом отверстии в корпусе щеткодержателя. Устройство поясняется чертежом. Щетка 1 с пазом 2 и нажимная пружина 3...

Номер патента: 748595

Опубликовано: 15.07.1980

Авторы: Захаров, Ищук, Лисовский, Седаков

МПК: H01R 11/22

Метки: соединитель, электрический

...фиг. 6 - разрез Г - Г на фиг, 3.Электрический соединитель содержит полый корпус 1 с поперечной стенкой 2, имеющей сквозные отверстия, собирательную шину 3 с гнездами, по крайней мере два штыревых контакта 4 с участками разного диаметра, размещенные в полостях 5 изолятора, стопорные элементы с упругими лепестками 6 и установочным участком 7 в виде металлической гильзы, коаксиально охватывающий соответствующий контакт 4, Средний участок 8 контактов 4 выполнен с меньшим диаметром и каждый стопорный элемент установлен непосредственно на среднем участке соответствующего контакта с упором упругих лепестков 6 торцами в поперечную стенку 2 корпуса 1. Собирательная шина 3 выполнена разрезной в плоскости продольных осей гнезд и контактов 4, а ее...

Номер патента: 748513

Опубликовано: 15.07.1980

Авторы: Волков, Гончаров, Гутников, Захаров, Симонов, Староверов, Телькунов, Чечин

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...выход схемы через каскад 3 подается начальное напряжение О соотнетствующее исходному состоянию устройства. При поступлении через. вентильный элемент на туннельние диоды запоминающего элемента импульса рабочая точка вентильного элемента переходит в устойчивое состояние, соответствующее амплитуде измеряемого импульса, и это напряжение через выходный каскад 3 подается на выход уст ройства. По окончании входного импульса рабочая точка вентильного эле. мента находится в новом устойчивом состоянии сколь угодно долго, при этом на выходе каскада 3, а следонательно, и на выходе устройства сохраняется напряжение, равное амплитуде"иемеряемого импульса (точйость ойределяется степенью дискретности).Для возвращения устройства висходное состояние...

Номер патента: 748065

Опубликовано: 15.07.1980

Автор: Захаров

МПК: F16G 15/00

Метки: круглозвенных, соединения, цепей

...отверстие опорного элемента образовано двумя пересекающимися пазами, один из которых открыти имеет направление не совпадающеес направлением паза прилегающей кэтому опорному элементу щеки,На фиг, 1 показано предлагаемоеустройство; на фиг. 2 - вид А нафиг, 1; на фиг3 - разрез Б-Бфиг, 1.748065 у тройство содержит два реэьбовйхстержня 1 с гранеными головками 2,две щеки 3, каждая из которых выпоп"иена с пазом 4, и два опорных элемен"та 5 р каждый иэ которых выполнен сцентральным отверстйем для цепи, образованным двумя пересекающимися пазами 6 и 7, один иэ которых (7) открыт и имеет направление, не совпадающее с направлением паза 4 щеки 3,Щеки 3 подпружинены пружинами 81 ОДля изменения длины цепи кратношагу щеки 3 сближают.В...

Номер патента: 747718

Опубликовано: 15.07.1980

Авторы: Бобок, Захаров, Захарова, Симонов, Урин, Чернявский

МПК: B27L 1/00

Метки: механизм, окорочного, органа, прижима, рабочего, роторного, станка, типа

...Винтовые тяги 3 и 6расположены .соосно и имеют резьбу противоположного направления. На тяге 6подвижно установлены упорный стакан 9и контактирующая с ним полая регулировочная гайка 10, а между подвижным 2и упорным 9 стаканами установлен упругий элемент в виде пружины 11 сжатия. Между телескопическими неподвижным 1 и подвижным 2 стаканами размещен ограничитель 12 минимального предварительного раскрытия рабочего органа 8, Механизм прижима снабжен концентрично расположенным относительнонаружной поверхности пружины сжатиязащитным цилиндром 13, один торец которого при помощи резьбы соединен: с неподвикным стаканом 1, а другой торецтакже при помощи резьбы соединен сполой гайкой 10. Для настройки механизма прижима используется контрольная...

Номер патента: 747589

Опубликовано: 15.07.1980

Авторы: Грудин, Захаров, Филиппов

МПК: B21D 43/18

Метки: листового, машине, обрабатывающей, подачи, ферромагнитного

...вцепь управления пневмоэпектрическогс воздухораспределителя 18, управляющего подачей сжатого воздуха из магистрали в25пневмоцилиндр 4 и в пневмоцилиндр 7.За рабочей зоной по ходу подачи установлен упор 19, а на подающей каретке 1закреплены планки 20,Листовой материал подается в рабочую зону гильотинных ножниц. 21,Устройство для подачи ферромагнитного листового материала к обрабатывающей машине работает следующим образом. 89 фподающее реле подает команду на остановку подающей каретки 1, включение привода гильотинных ножниц 21 и на переключение через некоторое время пневмоэлектрического воздухораспределителя 18.После отрезки заготовки от листа 8 реле 22 размыкает сблокированные между собой контакты переклкчателей 12 и 17....

Номер патента: 747484

Опубликовано: 15.07.1980

Авторы: Алябина, Бардин, Захаров

МПК: B01D 3/32

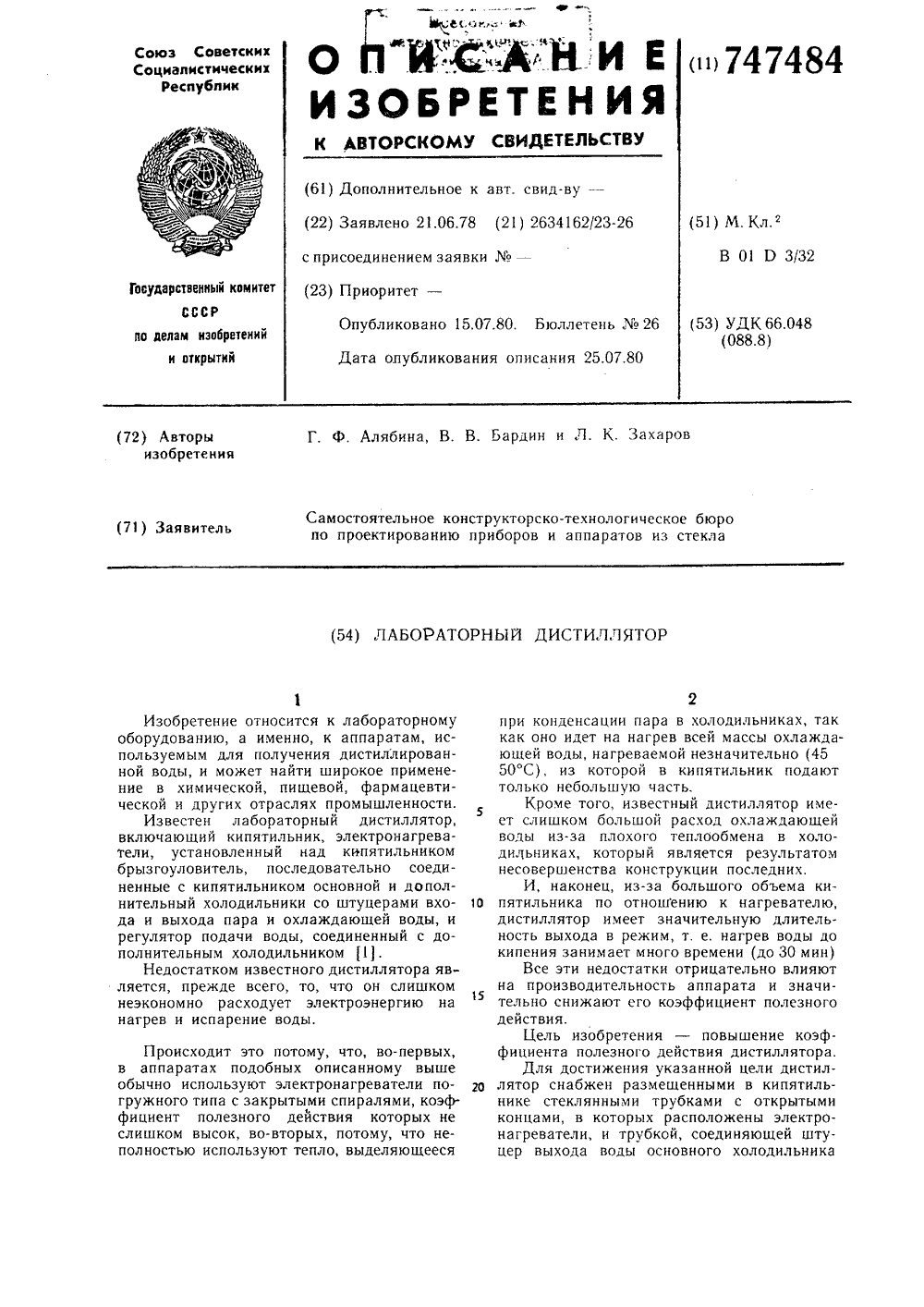

Метки: дистиллятор, лабораторный

...пар поднимается вверх и поступает в дополнительный холодильник 6 и затем в основной холодильник 10, откуда дистиллят через сливную трубку 15 поступает в приемный сосуд 16.Вода для конденсации пара и заполнения кипятильника подается в дистиллятор через входной штуцер 12 основного холодильника 10, проходит по змеевику 11, затем по центральной нисходящей трубке 13 поступает в соединительную трубку 17,5 о 15 ло г 5 зо 35 4 о 45 где распределяется на два потока: в дополнительный холодильник 6 и регулятор 19 подачи воды в дополнительный холодильник, Поток воды в дополнительном холодильнике 6 поднимается по змеевику 7, затем стекает по нисходящей трубке 8 через выходной штуцер 9 в кипятильник 1.Количество воды, подаваемой в дополнительный...

Номер патента: 746638

Опубликовано: 05.07.1980

Авторы: Васильев, Виноградов, Захаров, Казаков, Михайлов, Тарыгин

МПК: G07C 3/10

Метки: времени, оборудования, работы

...2 И-ИЛИ 5;5,вторые входы ко-10 торых соединены с выходами командногоблока 3, Выходы элементов 2 И-ИЛИ5 - 5(кроме последнего) в каждомсчетном разряде счетчика соединены сосчетными входами последующих триггеров15 данного разряда. Выход последнего элемента 2 И-ИЛИ 5, соединен с соответст-;вующими установочными входами триггеров данного счетного разряда счетчика4а выходы триггеров через дешифраторы6-64 соединены со входами индикаторов7 - 74, Дополнительно введенные элементы И 8 подключены первым входом к выходу элемента 2 И-ИЛИ 5 - 54 каждогоразряда счетчика 1- 1 о,а вторым - к25, счетному входу предыдущего триггера4-4, Элементы ИЛИ 9 подключены первым входом к одному из выходов последнего триггера 5 счетного разряда .счщчика 1 - 1, а вторым...

Номер патента: 746632

Опубликовано: 05.07.1980

Авторы: Васильев, Гервиц, Захаров, Казаков, Лямин, Михайлов

МПК: G06M 3/02

Метки: счета

...9 в первоначальноеположение, при этомпервый элемент И 2открывается, а второй элемент И 3 закрывается.При заполнении счетчика импульсов,последним сосчитанным импульсом онобнуляется и в этот момент повторносрабатывает блок 6 сигнализации, выдавая команду о выполненном счете,3 7466операции, первая из которых - запираниесчетчика, вторая - обнуление и третьязанесение требуемого числа, Однако за- несение числа производится сразу во всеступени счетчика за счет чего и сокращается время подготовительных опера 5ций.Недостатком этого устрой:тва является то, что за длительное время выполнения операций по занесению необходимого 10числа возможен пропуск нескольких электрических импульсов, так как ступенчатыйсчетчик импульсов закрыт, а контролируемый...

Номер патента: 745716

Опубликовано: 05.07.1980

Авторы: Захаров, Иванов, Никитский

МПК: B42C 1/00

Метки: листоподборочная

...на йаправляющих 26.Причем верхние каретки связаны с боковыми стойками 27, имеющимивертикаль-.ные пазы, внутри которых свободно вставлены ползуны 28, связанные с поперечными штангами 29, На каждой штанге 29установлено по, два подающих фрикционныхролика 30 посредством обгонных муфт(на чертежах не показаны),Связь между ползунами 28 с каждойстороны осуществляется с поМощью замкнутого стального каната 31, также имею-З 0щего опорные втулки 11 для йолзунов 28.Канат 31 пропущен через шкивы. Одинизнйжних шкивов выполнен в виде маховичка 32 и сидит на общем валике 33с другим нижним шкивом. Один из верх,.lних шкивов 34 вййолйен в виде храповикаи: ийеет зацепление с . собачкой 35.Механизм приема блайкоиГс"одержиттранспортер 36:, который на петлях...

Номер патента: 745713

Опубликовано: 05.07.1980

Авторы: Захаров, Иконников, Меднов

МПК: B41J 7/54

Метки: литероносителем, печатающее, пишущей, сферическим

...количеству шагов,отрабатываемому связанным с ним плечем сумматора. На циклограмме работыпечатного механизма представлена взаимосвязь между кулачками 9, 10, 11 и 27и длительностью цикла печати. Кулачок9 (а следовательно сумматор) отрабатывает 1 шаг дешифрации за время Е,кулачок 10 - 2 шага за время Ь,1, кулачок 11 - 4 шага за время 1, кулачокнатиска 27 отрабатывает 1 оборот завремя 2 1 = , т.е.-длительность цикласкладывается из времени дешифрации ивремени натиска.Если печатному механизму необходимо отработать 1 шаг дешифрации, товключается муфта 6, а" вместе-"с" ее ведомой полумуфтой начинают движейие 457 13 а диск 12 и кулачок 9, и муфта включения 25 с кулачком 27. При отрабатывании полуоборотной муфгой 6 1/2 оборота за...

Номер патента: 743929

Опубликовано: 30.06.1980

Авторы: Виноградов, Голобоков, Захаров, Морозов

МПК: B65G 57/26

Метки: слоя, укладки, штучных

...рамой 2 установлен подъемныйстол 42 для полочного многоярусного стеллажа 43. Устройство работает следуюгцим образом.Плотные ряды кирпичей с поддона укладываются на консоль накопителй 3 (укладывающее устройство на чертеже не показано) с нужным количеством кирпичей в рядах слоя 44. На подъемный стол 42 устанавливается полочный многоярусный стеллаж 43 и поднимается нижней полкой на уровень накопителя 3 слоя, Определяется номер программы укладки кирпичей, которая выполне на на одной из канавок барабана 27, барабан 27 выводится из фрикционного сцепления с диском 26 (отжимается от него) и поворачивается на валу 24 так, чтобы эта программа оказалась против ползуна 30. Другой барабан 38 поворачивается на своем валу так, чтобы...

Номер патента: 743744

Опубликовано: 30.06.1980

Авторы: Захаров, Руденко, Тлюстен, Третьяков

МПК: B21C 31/00

Метки: инструмента, контейнера, относительно, положения, прессу

...температурных деформаций на точность базирования кронштейна относительно контейнера9. Ширина пазов 10 соответствует диаметрултырей 8,Определение взаимного положения осейпресс-штемпеля 5 и контейнера 9 осуществляется следующим образом,Кронштейн 1 устанавливают на верхнийторец контейнера 9 таким образом, чтобытри штыря 8 вошли в соответствующие пазы 1 О контейнера. Пресс-штемпель 5 подводят к контейнеру 9 так, чтобы штанги 2,поджиасмье пружинами 8, уперлись в:цжнюо часть пресс-штемпеля 5.Г 1 рц наличии ссеще;шя проверяемого сеения грссс-штемпеля 5 относительно осцхонтсицсра 9 штанги 2 имеют перемен;сцця относцтсльцо нуля отсста, Прц этодатчики 4, на которые воздействуют шгацгп,:змсря:от величины перемещения штанг, аследовательно,;...

Номер патента: 742788

Опубликовано: 25.06.1980

Авторы: Давыдов, Захаров, Штрапенин

МПК: G01N 27/78

Метки: массы, носителей, полупроводниках, свч, эффективной

...прошедшей через образец мощности от напряжения магнитного поля.Установка состоит иэ генератора 1, развязывающего аттенюатора 2, О перехода с прямоугольного волновода на круглый 3, поляризатора 4, измерительного волновода Ъ, полупроводникового образца 6, перехода с круглого волновода на прямоугольный 7, кристаллического детектора 8, селективного усилителя 9, двухкоординатного самописца 10, соленоида 11, источника питания соленоида 12,дьюара 13 с жидким азотом. 20Работает установка следующим образом.СВЧколебания от генератора 1 через аттенюатор 2, переход с пряьюугольного волновода на круглый 3 и поляризатор 4, в качестве которого служит отрезок эллиптического волновода, поступают в измерительный волновод 5, изготовленный из...

Номер патента: 742549

Опубликовано: 25.06.1980

Авторы: Герасимов, Дзержинский, Захаров, Цыганов

МПК: E04B 1/343

Метки: панель, сборно-разборного, сооружения

...гайки болта.Взаимноперпендикулярные отверстия, выполненные на остроугольных профилях, охватывающих кромки панели, позволяют упростить монтаж и демонтаж панелей, поскольку скрепление двух смежных панелей между собой обеспечивается только болтами. Крестообразным расположением болтов по длине стыка достигается жесткость всего сооружения в целом.Расширение вариантности сборки достигается тем, что панели могут быть состыкованы между собой под прямым углом или в одной лицевой плоскости и скреплены при этом болтами, пропущенными через остроугольные профили.На фиг. 1 изображена предлагаемая панель, общий вид; на фиг. 2 дан вариант панели, выполненной пустотелой в виде рамы, общий вид; на фиг. 3 - разрез А - А на фиг. 1; на фиг. 4 - разрез Б-Б...

Номер патента: 741184

Опубликовано: 15.06.1980

Авторы: Захаров, Леонов, Штыковский

МПК: G01R 25/00

Метки: сдвига, сигнала, фазового

...измерительных импульса. В этом случае блоксравнения вырабатывает сигнал Р;у :+1,К содержимому счетчика 7 при этомдобавляется 1,3,Это соответствует случаю, когдав интервал между соседними опорнымиимпульсами не попало ни одного измерительного импульса. В этом случае блоксравнения 11 вырабатывает сигналР 1 э: -1. Из содержимого счетчика 7при этом вычитается 1,Здесь 1 - номер интервала непрерывной связи на интервале усреднения,Я - номер выполнения условий 2или 3 на 1-м интервале непрерывныхизмерений.Сигнал Р; поступает также вблок усреднения и коррекции временипривязки результата измерения 11 ина управляющие входы счетчика 7 длясчитывания его содержимого п в этимоменты времени в блок усреднения икоррекции времени привязки результата...

Номер патента: 741141

Опубликовано: 15.06.1980

Авторы: Голодаев, Захаров, Мастеров, Шахов

МПК: G01N 29/04

Метки: дефектоскоп, ультразвуковой

...выходу синхронизатора 1 подключен ждущий мупьтивибратор 12, выход которого соединен со вторым входом переключатепя 11.Ультразвуковой дефектоскоп работает в двух режимах - ручного и ввтоматическог контроля. оВ режиме ручного контроля дефектоскоп работает спедующим образом.Переключатепь 11 устанввпивается в положение 1. Генератор 2 зондирующих импульсов импульсно возбуждает преобра зоватепь 3, который изпучает акустический импупьс в контролируемое изделие. Отраженные от дефекта и донной грани издепия акустические эхо-импупьсы-принимаются преобразователем 3, усиливаются 20 . предваритепьным усипитепем 4 и через линию 5 задержки поступают на основной Усипитепь 6, который нормально .заперт. Одновременно с запуском генератора 2 синхронизатор...
