Номер патента: 1774491

Опубликовано: 07.11.1992

Авторы: Авгуль, Егоров, Супрун

МПК: H03K 19/094

Метки: мультиплексор

...с выходной шиной мультиплексора,На фиг. 1 представлена функциональная схема мультиплексора, на фиг. 2, 3, 4, 5 и 6 - принципиальные схемы на МОП-транзисторах элементов НЕ, 2 ИЛИ-НЕ, ЗИЛИНЕ, 4 - 2 И - 5 ИЛИ - НЕ и 2 - ЗИЛИ - 2 И соответственно,Мультиплексор содержит восемь элементов 4-2 И - 5 ИЛ И - Н Е 18, четыре элемента 2 ИЛИ - НЕ 912, четыре элемента ЗИЛИ - НЕ 1316, элемент 2 - ЗИЛИИ 17 и35 45 50 пять элементов НЕ 1822, пять адресных шин 2327, тридцать две информационные шины 2859, выходную шину 60.Отметим, что элемент 4 - 2 ИИЛИ - НЕ реализует логическую функцию31 д 5 Ч а 2 д 6 Ч дЗ з 7 Ч д 4 зз Ч а 9 где а 1 - значение сигнала на т-м входе элемента (1=1, 2, 9).Элемент 2-ЗИЛИИ реализует логическую функциюя=(Ь 1 ч Ьз ч Ь 5)(Ь 2 ч Ь 4...

Номер патента: 1772285

Опубликовано: 30.10.1992

Авторы: Супрун, Четырин

МПК: E01B 13/00, E01B 29/32, E01B 35/12 ...

Метки: противоугона, пружинного, способности, удерживающей

...подошву инвентарного рельса 24 впритык к прицельной рамке 34 наживляется противоугон 35 (фиг, 1) при этом блоки 9 и 10 должны находиться в крайнем левом положении, э следовательно, рабочая зубчатая рейкм 22 - в крайнем правом (фиг, 2). Злектромагнитный толкатель 29 обесточен и его подпружиненный шток удерживает инвентарный рельс 24 в состоянии покоя,Включается электродвигатель 5. Блоки 9 и 10 движутся вправо, а рабочая зубчатая рейка 22 - влево, Несколько ранее, чем блоки 9 и 10 достигнут крайнего правого положения, винт 32 включит конечник 30, в результате чего шток толкателя 29 выйдет из зацепления с цевкой 28 и рельс 24 под действием силы тяжести придет в движение, С помощью винта 32 время включения толкателя 29 устанавливается из...

Номер патента: 1770160

Опубликовано: 23.10.1992

Авторы: Блажко, Вальдман, Вишневецкий, Киданов, Супрун, Эйсмонт

МПК: B60H 1/02

Метки: кабины, обогрева, средства, транспортного

...обогрева снабжена установленным на впускном трубопроводе запорным клапаном, внутри которого размещен с возможностью перемещения перпендикулярно этому трубопроводу 30 золотник, с одной стороны которого установлены пружина сжатия, а с другой - дополнительный трубопровод, сообщенный с впускным трубопроводом на его участке между запорным клапаном и теплообмен ником.На чертеже схематически показана система обогрева кабины.Она содержит теплообменни, 1 ", вентиляторомм 2, установленный в каб ц 3 и сое диненный впускным трубопооводом 4 с нагнетательной линией 5 базовой системы смазки, а выпускным трубопроводом б - с картером 7 двигателя. На впускном трубопроводе 4 ус 1 ановлен запорный клапан 8, 45 внутри которо о размещен золотник 9, с...

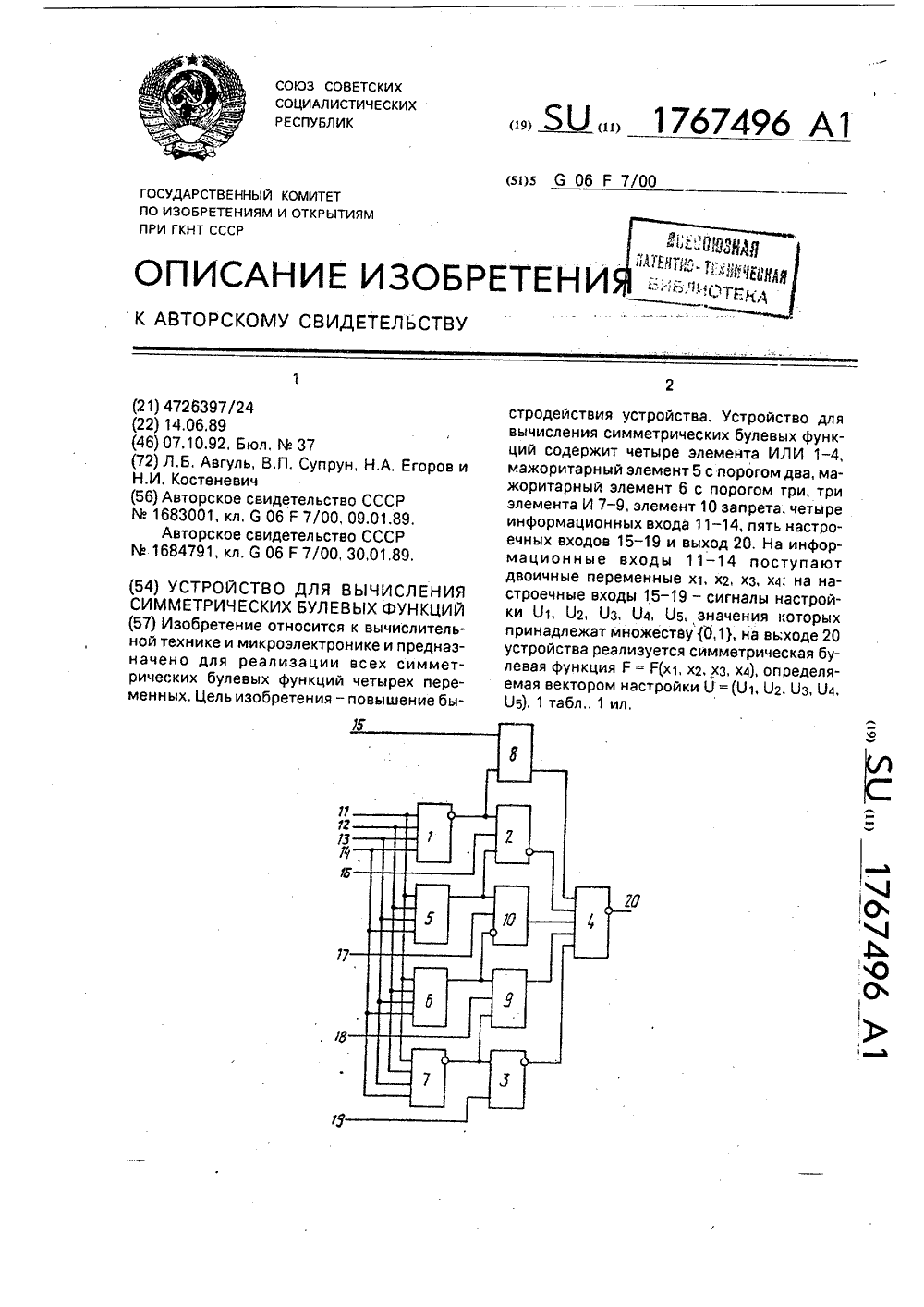

Номер патента: 1767496

Опубликовано: 07.10.1992

Авторы: Авгуль, Егоров, Костеневич, Супрун

МПК: G06F 7/00

Метки: булевых, вычисления, симметрических, функций

...переменных Р =, Р(х 1, хг, хз, х 4), определяемая вектором О = (О 1, О 2, Оз, 04, 05).Значения сигналов настройки О05 и соответствующие им реализуемые устройством симметрические булевы функции приведены в таблице настроек,формула изобретения Устройство для вычисления симметрических булевых функций, содержащее мажоритарный элемент с порогом два, три элемента И и четыре элемента ИЛИ, причем 1-й ( = 1, 2, 3, 4) информационный вход устройства соединен с -м входом мажоритарЦ/15 Ц /6 0/17 Ц 4,/18 0 /19 ного элемента с порогом два и с 1-м входом первого элемента И, первый настроечный вход устройства соединен с первым входом второго элемента И, выход которого соединен с первым входом первого элемента ИЛИ, второй вход которого соединен с...

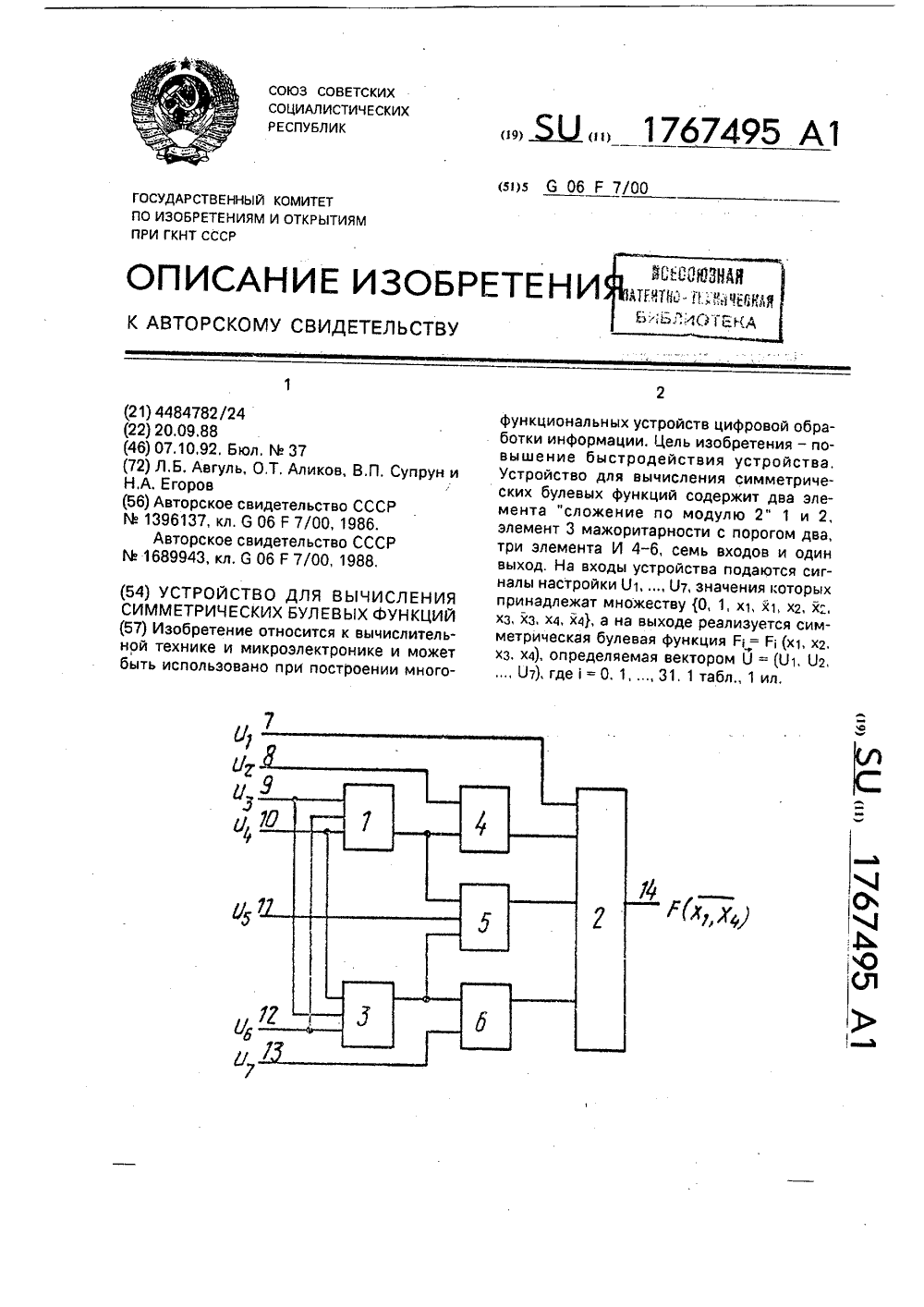

Номер патента: 1767495

Опубликовано: 07.10.1992

Авторы: Авгуль, Аликов, Егоров, Супрун

МПК: G06F 7/00

Метки: булевых, вычисления, симметрических, функций

...Сигналы настройки Двоичный номер (таблицаистинности) реализуемойФункции на выходе т 4 устройства Уп/п 8 Г 9 тт.то ттт т ттбт 2 ее э тт тз ттг 0000 т 0 2 О 0000 0000 0000 х,х,х,3 0 4 0 тх,0 5 о6 а х+ х, х,78 о х,тх,о 9 хтО Х,х,хэтз х,т 4 хт 5 х,тб х,т 7т 8 х,х,хо х0 т х т х, х+ Х 2 х, Хэ х х,х,ххг х,х,х,Хт х, х, х, х Х 4 х х х,х х, х, х х+ х х, хю Хз х, х+ х х, х, Х х х, Х 4 хэ х, х, х, ха х, х,Реализуемые устройством с. б, ф. Р (т = =О, 1, , 31) и соответствующие им значения сигналов настройки От, Ог, 07 представлены в таблице. ф ормула изобретения Устройство для вычисления симметрических булевых функций, содержащее два элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА и три элемента И, причем выход 1-го элемента И соединен с )-м входом первого...

Номер патента: 1765898

Опубликовано: 30.09.1992

Авторы: Авгуль, Супрун

МПК: H03M 7/22

Метки: веса, вычисления, двоичных, кодовых, комбинаций

...соединен с )-м входом устройства, выход 1-го (М = 1, 2, , 2 п - 2 р) элемента И является М-м выходом устройства, )-й вход которого соединен с )-м входом сумматора по модулю два, выход которого соединен с первым входом 21-го ( = 1, 2, , и - р) элемента И и входом первого элемента НЕ, выход которого соединен с первым входом (2 - 1)-го элемента И. Выход 1-го порогового элемента соединен с входом (1+1)-го элемента НЕ, выход которого соединен со вторыми входами (2 - 1)-го и 2-го элементов И. Выход г-го (г = 1, 2, , р - 1) порогового элемента соединен с третьими входами (2 г+1)-го и (2 г+2)-го элементов И. Выход р-го порогового элемента соединен со вторыми входами и-го и (п+1)-го элементов И, если и - нечет1765898 2 з 5 ф 5,% Составитель...

Номер патента: 1765821

Опубликовано: 30.09.1992

Авторы: Авгуль, Костеневич, Супрун, Терешко

МПК: G06F 7/00

Метки: булевых, вычисления, симметрических, функций

...контролепригодность и широкие фун 50 кциональные возможности, По сравнению сустройством-прототипом предлагаемое устройство реализует в два раза большее количество симметрических булевых функций(устройство реализует 32 симметрические55 булевы функции четырех переменный, апрототип - 16 симметрических булевых функций трех переменных).Формула изобретенияУстройство для вычисления симметрических булевых функций, содержащее элед д е оичный номер (таблица тинности) реализуемой выходе 35 симметричесй булевой функции равляющие входа ход Настроечные входы д ТТТа ТТ ТТц Ц,Г 3 3430 31 32 3 хд О хО О оо о о " оаоо оооо оооо о о а Ооооо оооо оооо ооаТ"4 аццд 1 О О 0 О "Тооа оооо оооо оооо 1 0 О О 1 1000 0000 0000 0001- 00 000 000 000...

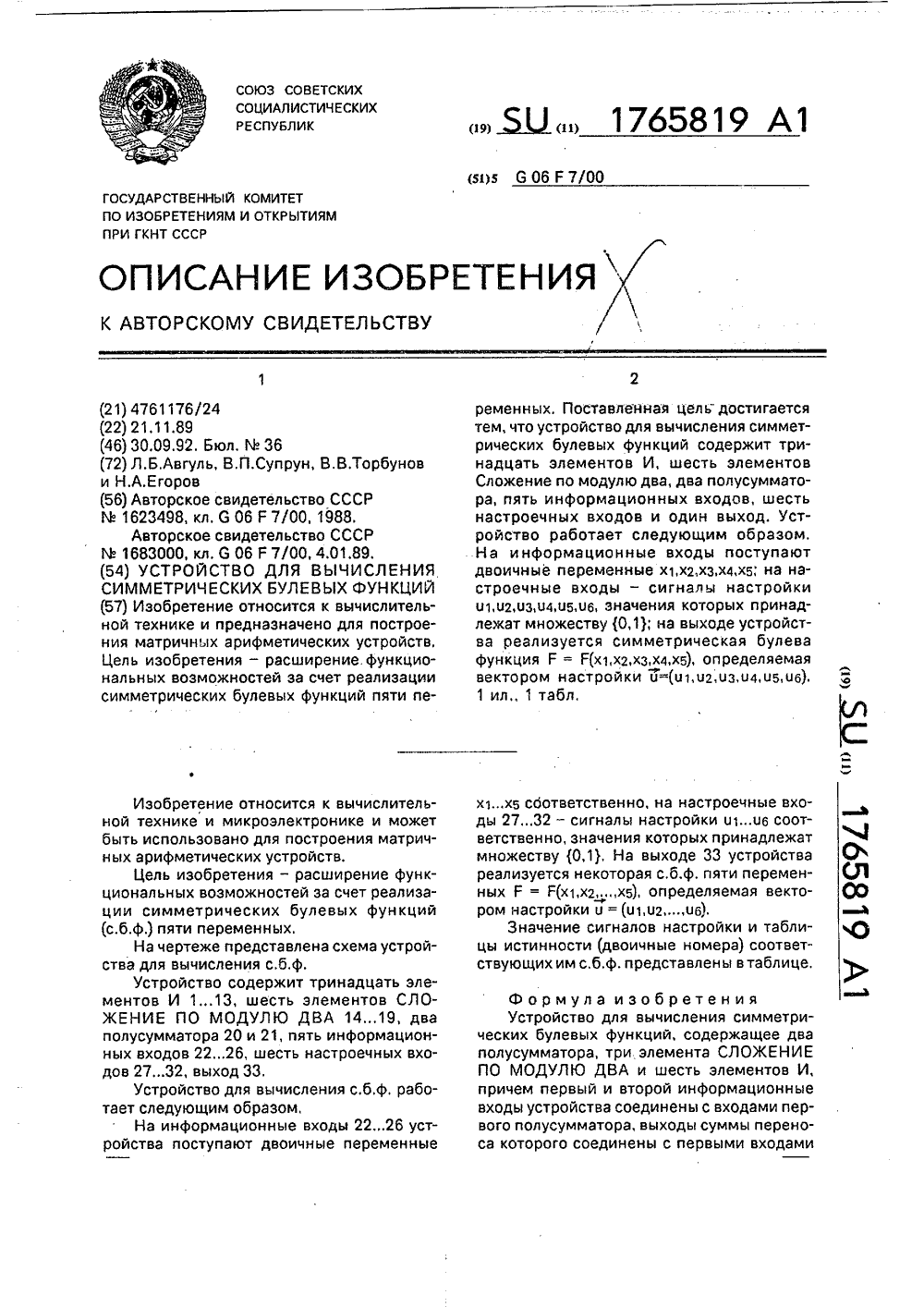

Номер патента: 1765819

Опубликовано: 30.09.1992

Авторы: Авгуль, Егоров, Супрун, Торбунов

МПК: G06F 7/00

Метки: булевых, вычисления, симметрических, функций

...элемента И и первым входом четвертого элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА, второй вход которого соединен с выходом седьмого элемента И, первый вход которого 40 соединен с четвертым настроечным входом устройства, вторым входом второго элемента И и первым входом пятого элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА, второй вход которого соединен с выходом восьмого элемента И, первый вход которого соединен с пятым настроечным входом устройства и первым входом девятого элемента И, выход которого соединен с третьим входом четвертого элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА, выход которого соединен с первыми входами шестого элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА и десятого элемента И, выход которого соединен с первым входом третьего элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА, второй...

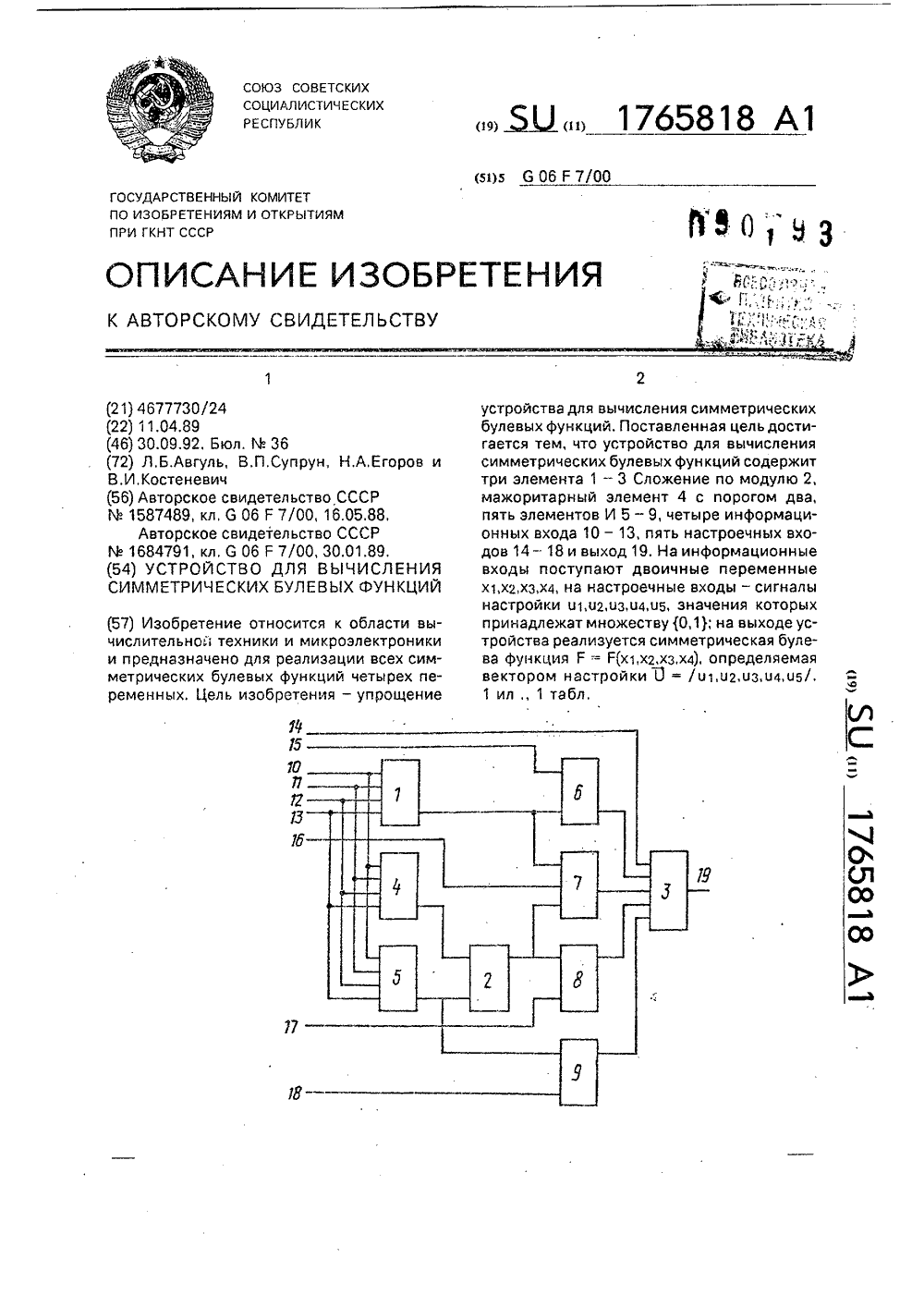

Номер патента: 1765818

Опубликовано: 30.09.1992

Авторы: Авгуль, Егоров, Костеневич, Супрун

МПК: G06F 7/00

Метки: булевых, вычисления, симметрических, функций

...булевых функций работает следующим образом,На информационные входы 1013 поступают двоичные переменные хх 4 соответственно, на настроечные входы 1418 -сигналы настройки цц 5 соответственно,значения которых принадлежат множеству(0,1), На выходе 19 реализуется некотораясимметрическая булева функция четырехпеременных Г = Р(х 1,х 2,хз,х 4), определяемая вектором ц = (ц 1,ц 2,цз,ц 4,ц 5).Значение сигналов настройки ц 1,ц 5 исоответствующие им реализуемые устройством симметрические булевы функции приведены в таблице настроек. Формула изобретения Устройство для вычисления симметрических булевых функций, содержащее дваэлемента СЛОЖЕНИЕ ПО МОДУЛЮ 2, мажоритарный элемент с пооогоь, два и три элемента И, причем 1-й (1=1,4) информационный вход...

Номер патента: 1765631

Опубликовано: 30.09.1992

Авторы: Вальдман, Супрун

МПК: F24F 5/00

Метки: агрегатом, кабины, опрыскивающим, опыливающим, охладительно-фильтрующее

...кабины, причем выход вентилятора связан с входом сопла, а выход последнего выполнен с возможностьюобразования воздушной завесы между кабиной и опрыскивающим или опыливающим агрегатом.Кроме того, сопло выполнено в видедиффузора, образующие которого расположены под углом йе менее 60 и.выполненыв виде щелевидных воздушных каналов повсему периметру.На чертеже показана схема предлагаемого устройства,Охладител ьно-фильтрующее устройство содержит размещенные на крыше кабины 1 компрессорную холодильную машинус испарителем 2 и конденсатором 3, вентиляторы 4, 5 подачи воздуха из атмосферычерез испаритель в кабину и через конденсатор в атмосферу, фильтр 6, размещенныйперед вентилятором подачи воздуха черезиспаритель. Устройство...

Номер патента: 1764119

Опубликовано: 23.09.1992

Авторы: Глущенко, Кононов, Лысенко, Рыжков, Супрун

МПК: H02J 9/06

Метки: агрегат, бесперебойного, электроснабжения

...тированного электропитания, обмотки возбуждения 11 получают питание через преобразователь 10 частоты от вспомогательного генератора 9, работает в режиме асинхронного компенсатора, вращая через 30 повышающий редуктор 12 маховик 13. Разобщительная муфта 14 разобщена и первичный двигатель 16 находится в готовности к пуску. В этом режиме управление АСМ 7 осуществляется по заданной величине 35 скольжения вала ротора и реактивной мощности статора. Поддержание заданного скольжения вала ротора и регулирование величины реактивной мощности статора АСМ 7 осуществляется системой управле ния 18, которая формирует на втором 22 выходе такой сигнал, управления преобразователем 10 частоты, который определяет частоту, амплитуду, фазу напряжения на его...

Номер патента: 1762998

Опубликовано: 23.09.1992

Авторы: Иванов, Инютин, Супрун

МПК: B01J 2/22

Метки: гранулирования, плохосыпучих, уплотнения

...на фиг, 2 - узелна фиг. 1; на фиг. 3 - слой упругого материала,Устройство для уплотнения и гранулирования плохосыпучих материалов содержит корпус 1, над которым установлен бункер для загрузки материала 2. Под бункером 2 установлены вращающиеся навстречу друг другу валки 3. Поверхность валков 3 выполнена в виде зубьев 4, расположенных кольцевыми рядами и зубья одного ряда смещены на половину шага относительно зубьев смежного ряда. Зубья 4 расположенные в смежных рядах по оси валка со смещением относительно друг друга, выполняют роль поршня, а во впадинах между зубьями расположен слой упругого материала 5, например, резины, имеющего волнообразную форму,Упругий материал во впадине зуба укреплен жестко, например, с помощью клея,...

Номер патента: 1762309

Опубликовано: 15.09.1992

Авторы: Супрун, Уваров

МПК: G06F 13/16

Метки: двух, процессоров, сопряжения

...для передачи информации от ЦП к ПВВ. При этом секция магистрали 41 ЦП или секция оперативной памяти ЦП выбираемая для передачи информации от ЦП к ПВВ, задается младшими разрядами кода на адресной магистрали 15 ПВВ, а момента передачи этой информации (открытие одной из групп 1. ( =1.п) шинных формирователей ЦП) опреде 1762309 105 10 15 20 25 30 35 40 45 50 55 ляется выполнением следующих трех условий: наличие микрооперации обращения на входе 17 устройства, отсутствие микрооперации записи на входе 16 устройства и наличие сигнала на входе 18 признака межпроцессорного обмена устройства. Шинный формирователь 7 обращения предназначен для передачи(с инвертированием) сигнала обращения к памяти ЦП от ПВВ, поступающего на вход 17 микрооперации...

Номер патента: 1758772

Опубликовано: 30.08.1992

Авторы: Глущенко, Кононов, Лысенко, Рыжков, Супрун

МПК: H02J 9/02

Метки: перерыва, питания, потребителей, электроснабжения

...потребители 10, Потребители 9 и 10 связаны между собой через замыкающие контакты 6 коммутационного аппарата 4. К шине 7 источника 1 и шине 8 независимого источника 2 подключена обратимая электрическая машина 11 и блок 18 контроля режимов работы, причем обмотка 12 подключена к шине 7 источника 1 питания, обмотка 13 - к шине 8 источника 2 питания, ротор обратимой электрической машины жестко связан с маховиком 16, а выходы блока 18 контроля режимов работы подключены к блоку 17 регулирования возбуждения, соединенному с обмоткой 14 возбуждения, и управляющему входу преобразователя 19 постоянного тока, соединенного с дополнительной обмоткой 15 возбуждения по поперечной оси, вход которого подключен к молекулярному накопителю 20,Устройство...

Номер патента: 1757876

Опубликовано: 30.08.1992

Авторы: Кушманов, Кушманова, Сажко, Супрун

МПК: B25J 18/00

Метки: манипулятор

...на корпусе 1 с возможностью вертикального возвратно- поступательного перемещения, исполнительного органа 4 с гидроприводами,Исполнительный орган 4 состоит из переналаживэемого набора (комплекта) секций 5 с узлами ротации 6 и стыковочными фланцами 7. На последней секции 5 установлены схвэт 8 и компактная телекамера 9 20 с излучателем света Гибкий каркас каждой секции состоитиз пакета цилиндрических винтовых пружин 10 и 11, установленных одна внутри другой и жестко связанных своими концами с фланции, состоящий из гидроцилиндра, имеющего две полости, с гибким пружинным ксрпусом 13 и гибкого штока из пружинного материала 14, имеющего возможность свободно возвратно-поступательно перемещаться по гибкому защитному рукаву 15,...

Номер патента: 1756127

Опубликовано: 23.08.1992

Авторы: Кушманов, Кушманова, Сажко, Супрун

МПК: B24B 39/02

Метки: дорнования, заготовок, трубных

...заточка входит в отверстие неподвижной плиты 18 с лимбом, кроме того, на цилиндрической заточке жестко закреплен диск-указатель лимба 19. На резьбовой заточке установлена стопорная гайка 20, которая вместе с жестко установленным на нижнем торце корпуса 14 диском 21 осуществляет фиксацию корпуса 14 по 20 сле наладки его на требуемый угол поворота "к плите 18, Плита 18 жестко крепится к основанию 22 опорно-поворотного устройства 1,Перед началом работы осуществляется 25 30 настройка устройства на необходимый типоразмер трубной заготовки по их длине и радиусу изгиба оси.Для этого корпуса гидроцилиндров механизмов зажима переднего 3 и заднего 4 концов трубы перемещают вдоль пазов 2 в опорно-поворотных устройствах 1 на требуемую для...

Номер патента: 1753589

Опубликовано: 07.08.1992

Авторы: Авгуль, Вашкевич, Супрун, Терешко

МПК: H03K 19/094

Метки: логический, многофункциональный, модуль

...Р, и, крометого, имеет место РпоРп ч иР вч "чиЕ и О 1 л Следовательно, определение компонентов вектора настройки и(Р) сводится к нахождению таких э,с.б.ф., дизьюнкция двоичных номеров которцх совпадает с двоичным номером реализуемой функции Р. мента соединена с затвором транзистора 34, выходная шина 37 соединена с истоком транзистора 35 (со стоком транзистора 34).Многофункциональный логический мо дуль работает следующим образом,На информационные шины 7-7 з поступают двоичные переменные х-хз соответственно, на настроечные шины 8-8 - сигналы настройки п-и соответственно, 30 значения которых принадлежат множеству(О, 1); На вцходной шине 9 реализуется с,б.ф. Е = Р(х 1, х 2, хз, х 4, хб), определяемая вектором настройки и(Р) = (ио, п, и 2,...

Номер патента: 1751766

Опубликовано: 30.07.1992

Авторы: Супрун, Уваров

МПК: G06F 11/20

Метки: интерфейс, мажоритарно-резервированный, памяти

...седьмым и восьмым, девятым и десятым, одиннадцатым и двенадцатым межканальными входами канала, выходы первого - третьего мажоритарных элементов соединены с входами блока управления коммутацией, выходы которого соединены с управляющими входами коммутатора выходной информации, управляющий вход дешифратора отказов - с выходом первого элемента И-ИЛИ - НЕ и с первым управляющим входом блока вентилей, второй и третий управляющие входы которого являются входами вторби группы имитации единиц и нулей канала соответственно, вход управления коммутатором адреса является соответствующим входом канала, выходы коммутатора адреса соединены с входами первой группы мажоритарного блока адреса, входы второй и третьей групп которого являются третьей и...

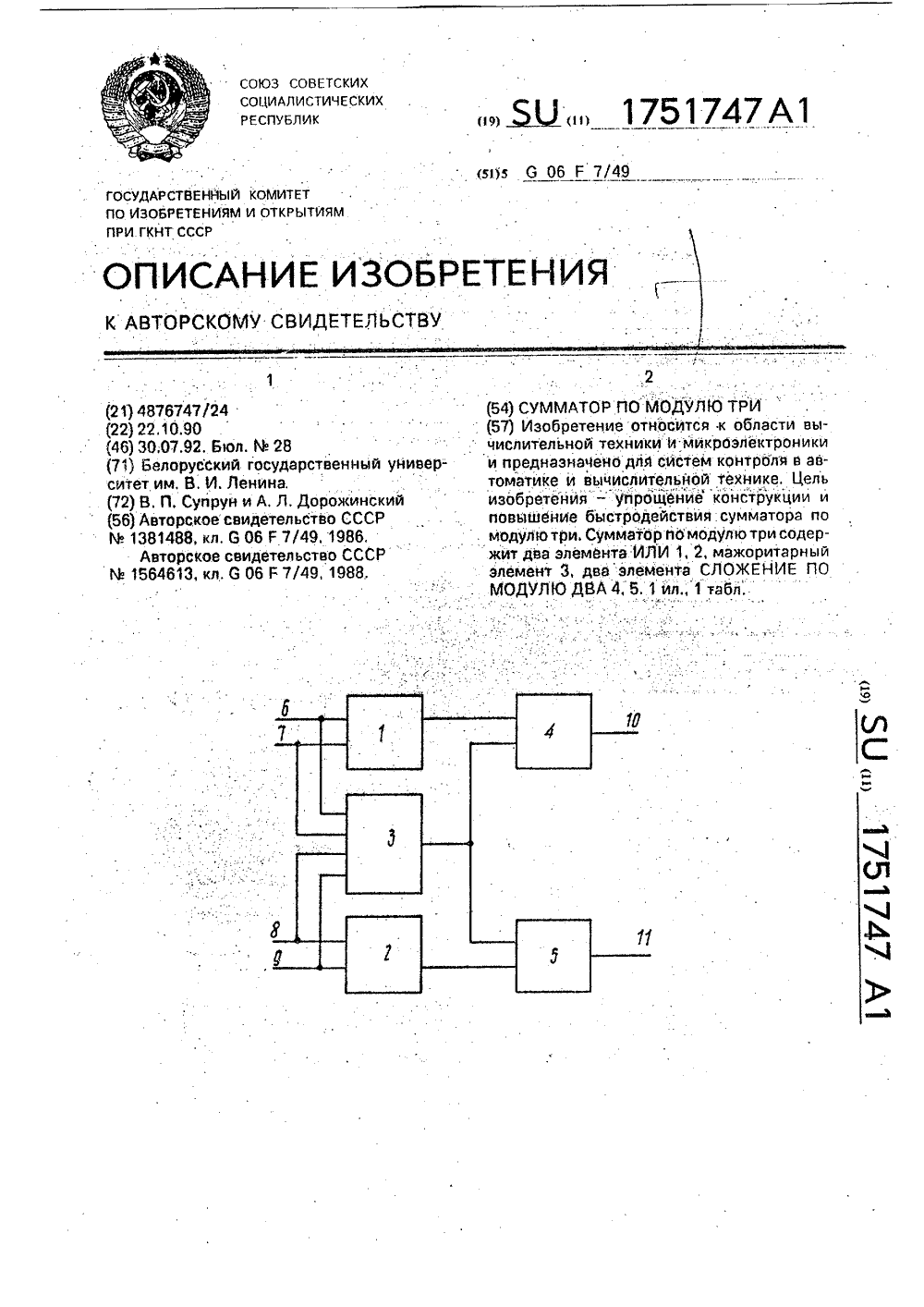

Номер патента: 1751747

Опубликовано: 30.07.1992

Авторы: Дорожинский, Супрун

МПК: G06F 7/49

Метки: модулю, сумматор, три

...соединены с входами младших и старших разрядов операндов. сумматора, а выход подключен к вторымвходам элементов СЛОЖЕНИЕ ПО МОДУЛЮ ДВА.На чертеже представлена схема сумматора по модулю три.Сумматор по модулю три содержит дваэлемента ИЛИ 1 и 2, Мажоритарный элемент 3 с порогом два, два элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА 4 и 5, четыре входа6-9, два выхода 10 и 11,Сумматор работает следующим образомСуммируемые операнды Х и У задаютсядвухразрядными двоичными кодами Х=-х 2 х 1,У=у 2 у 1, где х 1, у 1- младшие разряды операндов; х 2, у 2 - старшие разряды соответствующих операндов, т.е. Х=.х 1+2 х 2 и У - -у 1+2 у 2.В соответствии с выбранным модулем 5 Р=З каждый операнд может принимать зна.чения 0 (00) и 2(10). Результатом работы сумматора по...

Номер патента: 1749332

Опубликовано: 23.07.1992

Автор: Супрун

МПК: E01C 19/34

Метки: грунтовых, откосов, уплотнения

...нэ приводном валу механизма привода, который выполнен в виде мотора-редуктора, соединенного с обгонным механизмом,вквочающим пару храповых колес, закрепленных на валу редуктора, пару П-образныхповодков с собачками, свободно установленными на том же валу и охватывающими храповые колеса, двух подъемных барабанов, закреплен нь 1 х на приводном валу и связанных с поводками тросами, двух натяжных барабанов, закрепленных на том же приводном валу и связанных с опорнойрамой системой тросов и пружин. Новое.по сравнению с прототипом выполнение крыла в виде трамбовочной плиты позволит передавать энергию на уплотняемый грунт в откосе насыпи по наиболее рациональной схеме воздействия за счет возможности поВОротэ крыла В вертикальной плоскости, этим...

Номер патента: 1749102

Опубликовано: 23.07.1992

Авторы: Сулайманов, Супрун, Шкрабак

МПК: B62D 21/00

Метки: средство, транспортное

...моста и снабжены с внутренних сторон выполненными в аиде уголков опорными элементами, каждый из которых жестко прикреплен к лонжерону торцом вертикальной стенки, на которой в шахматном порядке выполнены попарные горизонтальные прорези, материал опорного элемента между кОторыми отформован по дуге в сторону лонжерона с возможностью взаимодействия с ним, при этом к горизонтальным полкам опорных элементов независимо друг ст друга закреплены двигатель, муфта сцепления и элементы трансмиссии.На фиг.1 представлена общая схема расположения лементоэ остова и агрегатов трактора; на фиг,2 - продольный брус с плоским сальным листом с п,орезями, общий вид,Предлагаемый остсв трактра(фиг,1 и 2) состоит из продольного ьрусэ 1, соединяющего...

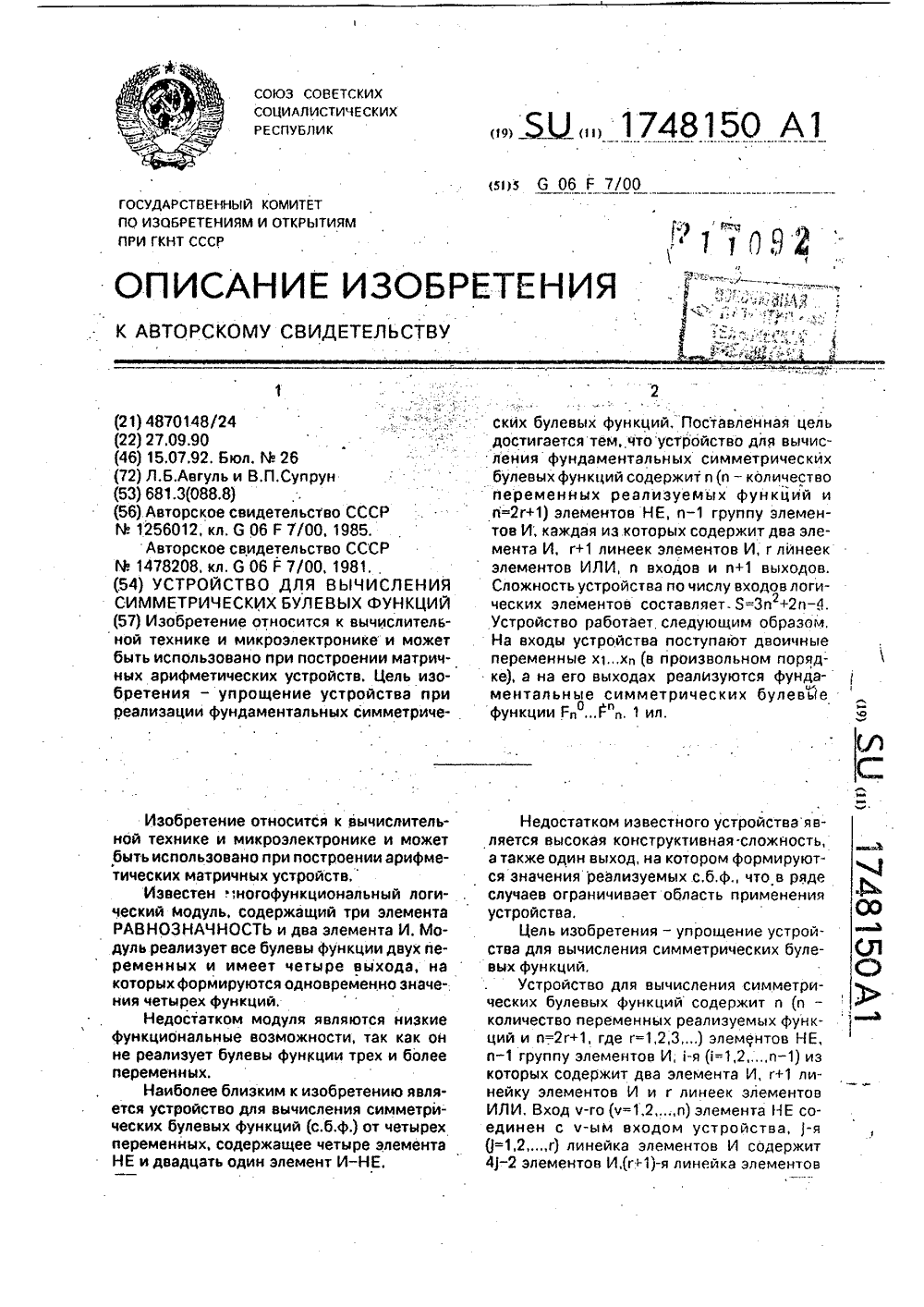

Номер патента: 1748150

Опубликовано: 15.07.1992

Авторы: Авгуль, Супрун

МПК: G06F 7/00

Метки: булевых, вычисления, симметрических, функций

...вход которого соединен свыходом (21+3-2)-го элемента ИЛИ г-й линейки элементов ИЛИ,45На чертеже представлена функциональная схема устройства для вычисления с.б.ф,при и=2 г+1=5,Устройство содержит и=5 элементов НЕ 501415, два элемента И первой группы 21 и22, два элемента И второй группы 31 и 32, дваэлемента И третьей группы 41 и 42, два элемента И четвертой группы 51 и 52, два элемента И первой линейки элементов И 61 и 5562, шесть элементов и второй линейки элементов И 71,.,75, четыре элемента И третьейлинейки элементов И 81.84, четыре элемента ИЛИ первой линейки элементов ИЛИ9 94, восемь элементов ИЛИ второй линейки элементов ИЛИ 10110 в, и=5 входов 111,115, и+1=6 выходов 121125,Устройства для вычисления с,б.ф, работает следующим...

Номер патента: 1748149

Опубликовано: 15.07.1992

Авторы: Авгуль, Лазаревич, Супрун

МПК: G06F 7/00

Метки: булевых, вычисления, симметрических, функций

...следующим образом:О = (01,02,03,04,05,06) = (ПЗ,П 2,П 5,ПО,П 1,П 4).П р и м е р, Найти сигналы настройки устройства на реализацию с,б.ф.Г = Х 1 Х 2 ХЗХ 4 Х 5 1/Х 1 Х 2 ХЗХ 4 Х 5.. Очевидно, что п(Г) =(1,0,0,0,0,1). В таком случае имеем 0 = (0,0,0,0,1,0).Следовательно, сигналы логического нуля должны быть поданы на настроечные входы 19, 20, 21, 22 и 24, а сигнал логической единицы - на настроечный вход 23.Достоинством устройства для вычисления с.б,ф, являются более широкие функциональные возможности, Так, устройство при простой настройке реализует 64 с,б,ф. пяти переменных, в то время как прототип реализует только 32 с,б.ф, четырех переменных. Формула изобретения Устройство для вычисления симметрических булевых функций,...

Номер патента: 1745855

Опубликовано: 07.07.1992

Авторы: Благодатских, Паронян, Супрун, Тондор, Урунич

МПК: E21B 7/24

Метки: образования, раскатыванием, скважин

...вым вырезом 15, Опорная плита 14 соединена со стойками 3 при помощи вертикальных штанг 16. Направляющие стойки 3 оснащены цапфами 17, которые пропущены через укосины 18, жестко закрепленные на раме 10 ,1, Устройство снабжено фиксирующим приспособлением 19, которое выполнено в виде вертикальной штанги 20 со штурвалом 21 на ее верхнем конце и шнекообразным якорем 22 на ее нижнем конце. Направляющие 15 стойки 3 установлен своими цапфами 17 в укосинах 18 с возможностью отклонения от вертикальной оси 23 установки на требуемый угол, но не более 45. Для фиксации направляющих стоек 3 в наклонном положе нии предусмотрен стопор 24 в виде пальца 25, пропущенногочерез втулку 26. На одной из укосин 18 закреплена градусная шкала 27.для определения...

Номер патента: 1743491

Опубликовано: 30.06.1992

Авторы: Генкина, Гыска, Кабачник, Кузнецова, Маркова, Мастрюкова, Супрун, Федин, Хранина

МПК: A01H 1/04

Метки: гаметоцид, пшеницы, ржи

...колось пара Число колосков е колосе, щт. Число Фертильныхколосков,Чи Числозеренв колосе,щт Число Фер"тильныхколосков,щт,Длина колоЧисло зерен в колосе,коло"са мм колосков в колосешт,са,мм ВодЭтЭФ. Днплоид39,00,21,6Тетрап29,90,30,1 ая решь0,099,596,0лоидная ровь0,099,099,7 сход 298,989,993,5Белта101,997999,7 54,64,345,6 140,887,996,1 100,07,983,5100,05,088,9 29 27, 25,0,7 5,9 29 4,4 100, 61,4 93,2 96,6 86,7 97,4 23 0,2 1,2 34,4 28,Я 33.3 132,0 104;6 118,4 22,4030;1 44,22,239,3 22 9,7 9,2 1,1 ВодаЭтрелЗФ6,Редактор ТЛазоренко Техред М.Моргентал Корректор И.Муска аказ 2138 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5 Патент", г, Ужгород, ул.Гагарина, 101...

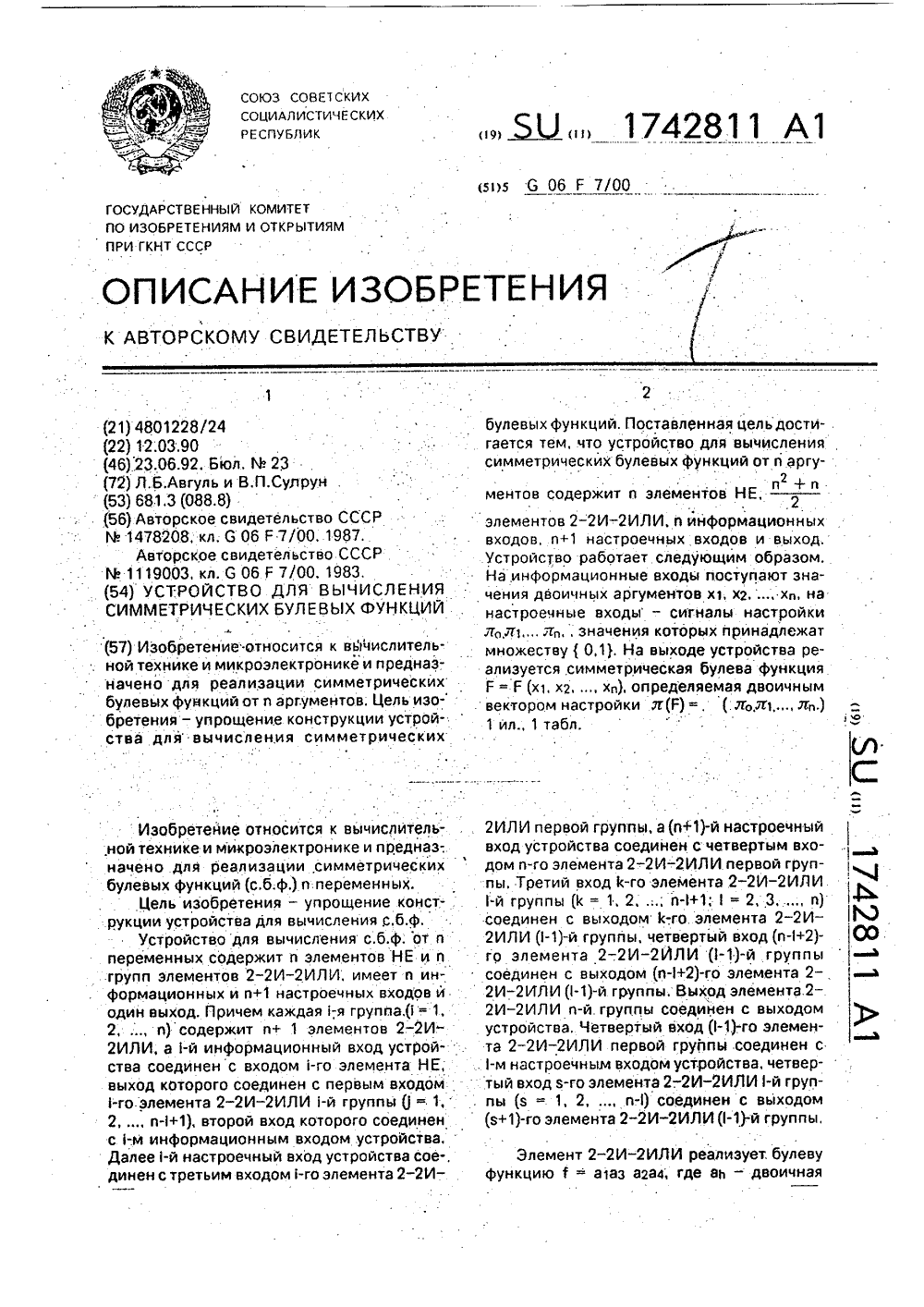

Номер патента: 1742811

Опубликовано: 23.06.1992

Авторы: Авгуль, Супрун

МПК: G06F 7/00

Метки: булевых, вычисления, симметрических, функций

...третьейгруппы 31. 32 и Зз, и= 2 элемента 2 - 2 И - 102 ИЛИ четвертой группы 41 и 42, один элемент 2-2 ИИЛИ пятой группы 5, и = 5элементов НЕ 6165, и = 5 информационных входов 71, .75, и+1 = 6 настроечныхвходов 81, , 85 и выход 9, 15Устройство для вычисления с.б,ф, работает следующим образом,На информационные входы устройстваПОДаЮтСЯ ДВОИЧНЫЕ ПЕРЕМЕННЫЕ Х 1, , Хл,на настроечные входы - компоненты двоичного вектора и (Е) = (иа, и 1 ип), определяющего вид реализуемой устройством с,б,ф.и переменных Е в соответствии со следующим выражением:и 25Г=М иРС:огде Еп - элементарная с.б.ф. от и переменных с рабочим числам т (1 = О, 1, , и).На выходе устройства формируется знаценив с,б,ф. Е на данном наборе значенийпеременных х 1, х 2, , хп, Для...

Номер патента: 1741129

Опубликовано: 15.06.1992

Авторы: Меховский, Супрун, Сычев, Шапкин

МПК: G06F 7/52

Метки: умножения, чисел

...элемента И 18, а информационный вход - с входом 27 адреса устройства, информационный вход 34 которого соединен с информационным входом счетчика 3 циклов, выход которого соединен с вторым входом элемента ИЛИ-НЕ 21, выход формирователя 2 адреса соединен с адресным входом операционного блока 1, выход младшего разряда множителя которого соединен с вторым выходом 33 условия ветвления устройства и информационным входом триггера 7 выдвигаемых разрядов множителя, синхровход которого соединен с выходом первого элемента НЕ 22 и синхровходами триггера 9 частичных произведений и триггера 10 переноса, выход которого соединен с третьим входом первого элемента 2 И-ИЛИ 12, второй вход которого соединен с десятым выходом регистра 4 микрокоманд,...

Номер патента: 1739439

Опубликовано: 07.06.1992

Авторы: Кононов, Лысенко, Рыжков, Супрун

МПК: H02J 9/06

Метки: агрегат, бесперебойного, электроснабжения

...переключающий элемент 38 поступает на второй канал 20 регулирования преобразующе-командного блока 18.Преобразующе-командный блок 18 преобразует поступающие на первый 19 и второй 20 каналы регулирования сигналы с регулятора 23 скольжения и регулятора 31 реактивной мощности в такой сигнал управления преобразователем 15 частоты, который определяет частоту, амплитуду и фазу напряжения на его выходе, а следовательно, и тока ротора. Это позволяет создать двигательной обмоткой 8 возбуждения ротора вращающееся относительно его в нужном направлении круговое поле с требуемой по режиму работы амплитудой, частотой и фазой, обеспечивающих заданное скольжение вала ротора и величину реактивной мощности статора АСМ 7,10 Одновременно блок 50 контроля...

Номер патента: 1735472

Опубликовано: 23.05.1992

Автор: Супрун

МПК: B60P 7/08, E01B 29/02

Метки: длинномерных, железнодорожного, звеньев, перевозки, пути, средство, транспортное

...- повышение сохранности звеньев путем предупреждения смещения шпал относительно подошв рельсов,Указанная цель достигается тем, чтотранспортное средство дополнительноснабжено закрепленными жестко на порталах симметрично продольной оси транспортного средства вертикальными рамами иустанавливаемым на рамы съемным боковым ограждением, выполненным из верхних и нижних балок и жестко соединенныхс ними вертикальных клиновых распорокдля взаимодействия боковыми сторонами сконцами смежных шпал звеньев, при этомбоковое ограждение шарнирно соединено суказанными рамами с возможностью плоскопараллельного перемещения.На фиг, 1 изображено транспортноесредство, вид сбоку; на фиг. 2 - разрез А-Ана фиг, 1; на фиг. 3 - разрез Б-Б на фиг, 2;на фиг, 4 -...

Номер патента: 1732462

Опубликовано: 07.05.1992

Авторы: Авгуль, Лазаревич, Супрун, Торбунов

МПК: H03K 19/094

Метки: логический, многофункциональный, модуль

...соединены соответственно с затворами транзисторов 85 и 86, выходная шина 87 элемента соединена со стоком транзистора 82 (истоком транзистора 79),Элемент ИЛИ-НЕ (фиг, 7) собран на двух переключательных 88 и 89 и одном нагрузочном 90 транзисторах, включенныхмежду шинами 91 и 92 питания, первая 93 ивторая 94 входные шины элемента соединены соответственно с затворами транзисторов 88 и 89, выходная шина 95 элемента5 соединена со стоками транзисторов 88 и 89(с истоком транзистора 90),10 15 20 25 30 35 40455055 Многофункциональный логический модуль работает. следующим образом,На информационные шины 12-15 подаются двоичные переменные х 1, х 2, хЗ. х 4 (в произвольном порядке), на настроечные шины 16 - 20- сигналы настройки 00, 01, 02, 03 и...
