Супрун

Номер патента: 1234242

Опубликовано: 30.05.1986

Авторы: Блажко, Миллер, Писарев, Супрун, Фролов

МПК: B60H 1/20

Метки: кабины, отопитель, средства, транспортного

...647 ВНИИПИ Государственного к по делам изобретений и 113035, Москва, Ж - 35, Раушс Филиал ППП Патент, г. УжгородовичКорректор Т. КПодписноеСССРй митета откры ая набул. П д. 4/6роектная,Изобретение относится к транспортному машиностроению и может найти применение преимущественно на транспортных средствах с двигателями внутреннего сгорания, например на тракторах.Цель изобретения - снижение аэродинамического сопротивления в выхлопном коллекторе и увеличение долговечности теплообменника. На фиг.1 изображен коллектор с теплообменником; на фиг.2 - разрез А - А на фиг.1; на фиг.3 - разрез Б - Б на фиг.1. Отопитель содержит теплообменник 1, размещенный в кожухе 2, который соединен с выхлопным коллектором 3 двигателя 4. Стенка 5 выхлопного...

Номер патента: 1232805

Опубликовано: 23.05.1986

Авторы: Белоусов, Старосветов, Супрун, Ярославцев

МПК: E21C 47/00

Метки: дробления, негабаритов

...с помощью пазов 5и пальцев 6. На верхней части 3 не Осущей рамы установлены катки 7, приводы 8 и 9 перемещения и пульт 1 Оуправления,На нижней части 4 несущей рамырасположены выполненные из упругого 25материала упоры 11 и каретка 12, накоторой жестко закреплен шток 13 цилиндра 14 прижима, соединенного сударником 15, который оснащен рабочим инструментом 16 и имеет воздухо- ЗОраспределительную головку 17.На верхней части 3 несущей рамыустановлена подвижная балка 18, связанная посредством силовых пневмоцилиндров 1 с нижней частью 4 несущей рамы. Силовые пневмоцилиндры 19закреплены на нижней части 4 несущейрамы с помощью шарниров 20.Подвесной путь 1 продольного перемещения выполнен в виде двух балок,вмонтированных в стенки выработки...

Номер патента: 1231509

Опубликовано: 15.05.1986

Авторы: Лопато, Мельников, Новиков, Супрун

МПК: G06F 15/173

Метки: графов, моделирования

...входцепочки, и значение кода йО, поступающее на информационный вход текущего времени. По заднему фронту сигнала на входе считывания блока 14 вячейку с адресом на его адресном входе, равным (2,1), записывается значение кода счетчика 10, равное 2 (С,2). По заднему Фронту сигнала навыходе элемента ИЛИ 15 в счетчик 10прибавляется единица. Этим заканчивается отработка дуги (1,2), Так какпри этом на выходе блока 13 имеется .признак г, = О, то в блоке 13 считывается ячейка, равная 2. На выходыблока 13 .выдаются признак г = 1признак м:= О, номер третьей вершиныи номер ее первого выхода, а такжесигнал назначения вершины, Блок 7 переключается в режим записи.В блоке 1 выбирается (и)-я свободная модель 11, на (и)-м информационном выходе...

Номер патента: 1229278

Опубликовано: 07.05.1986

Авторы: Гречко, Супрун

МПК: E02F 5/02

Метки: траншей, устройства

...жестко соединенной с помощью боковин 27 с рамкой 28,установленной с возможностью перемещения в вертикальной плоскости внаправляющих 24, ручной лебедки 29с тросом 30, один конец которогозакреплен в верхней части рамки 28и пальца 31, фиксирующего рамку 28на раме 1; механизма поступательного перемещения, состоящего из двухкатков 32, установленных на раме 1с помощью оси 33 в подшипниках 34,двух двухсекционных барабанов 35,свободно установленных на оси 33 иснабженных подпружиненными собачками 36, двух храповых колес 37,жесткозакрепленных на оси 33, двух стоек 38с упорами 39, жесткозакрепленных нарукояти 3, двух приводных тросов 40,одни концы которых закреплены навнутренних секциях барабанов 35, адругие снабжены хвостовиками 41 и спомощью...

Номер патента: 1228111

Опубликовано: 30.04.1986

Авторы: Бранцевич, Жуховицкий, Мельников, Новиков, Супрун

МПК: G06F 15/173

Метки: графов, моделирования

...из узла 2 на его первый и второй информационные , входы номер вершины и управляющий сигнал соответственно на первый и второй выходы. В режиме моделирования цифровых узлов на первый и второй выходы коммутатора 10 передаются посту пающие из узла 9 на его третий и четвертый информационные входы соответственно номер элемента и управляющий сигнал.В качестве всех узлов предлагаемо го устройства могут быть использованы типовые элементы вычислительной техники соответствующего назначения. Рассмотрим функционирование устроиства в режиме моделирования графа.ч30Перед началом работы блок 13 загружается информацией о связях вершин графа. В блоке 12 для каждой вершины отводится ячейка, куда помещается адрес начальной ячейки области в блоке 13,...

Номер патента: 1227787

Опубликовано: 30.04.1986

Авторы: Супрун, Шубс

МПК: E05B 37/12

Метки: замок, шифровой

...пружина ) ) (фи. 2) осущестзл 5 Ст возврат дзижка 12 и,Свого крайнего вала 5 в:1 срвсиа а.ьнос 1 оложение. При этом Б нсрвОИВ 1 а,1 ьнос. ИО. ложение возраша)отся также с хсдний и:1 равый крайний валы 5, причем шлицевые диски 6 входят Б зацепление со п)лицеВыми пазами наборных втулок 9 (фиг. 2 и 5) . Кроме того, запорный орган1, расположенный на правом крайне;Ва. у 5. Нсреме)цается в пазу9 (фиг. 11), Выполненном в верхней полоНине 2 корпуса 1, и запирает нетлк) 20 замс)чной накладки 21, ОнуцссннОЙ В грисмное Отсрсг ис 22 фиг. 3), выполненное в верхней ". Иижсй 1)ловинах корпуса замка.Сооссость шлицевых дисков 6 с н)лицевыми пазами нсборн 1 х тгн,к 9 при смене или установке кода обеспечивав гся фиксирукгщими пружинами 24 (фиг. 4).При...

Номер патента: 980408

Опубликовано: 15.04.1986

Авторы: Бычков, Дворикова, Коршак, Кочеткова, Леонова, Рухляда, Супрун, Тепляков, Хранина

МПК: C08F 212/14, C08F 8/42, C08J 5/20 ...

Метки: кобальтицинийсодержащих, полимеров

...г п-толуолсульфокислоты.,и 0,3 мл триэтилортоформиата. Пропускают аргон в течение 0,5 ч, затемреакционную смесь нагревают при перемешивании до 140 С, нагревают приэтой температуре в течение 0,5 ч,затем повышают температуру до 200 Си нагревают при этой температуре при,перемешивании в течение 5 ч в токеаргона. Полученный продукт обрабатывают последовательно смесью тетрагидрофурана с водой (15:1), водой, тетрагидрофураном. Выход 0,22 г, 963. Содержание кобальта 63, Экспериментальная ионообменная емкость образца внейтральном растворе составляет0,4 мг экв/г.П р и м е р 3, В пробирке с отводом нагревают смесь 0,04 г980408 ацетилированного полистирола (пример 6),0,3 г (0,00072 моль) гексафторфосфата 1,1 -диацетилкобальтициния, 0,037 г...

Номер патента: 1222990

Опубликовано: 07.04.1986

Авторы: Стронский, Супрун, Шевченко

МПК: F24J 2/50

Метки: гелиоприемник

...ячеек 5, выполненных из отрезков стеклянных труб. Верхний слой 3 установлен с возможностью перемещения относительно нижнего слоя 4, для чего слой 3 снабжен рамой, установленной в направляющих желобах (не показаны).Гелиоприемник работает следующим образом.В утренние часы, когда солнечная радиация начинает нагревать поглотитель 2 гелиоприемника, слой 3 ячеистой антиконвективной структуры устанавливают в такое положение, которое обеспечивает минимальное затенение поверхности поглотителя 2 (фиг.1) При этом ячейки 5 слоя 3 расположены строго надячейками 5 слоя 4. Температура поглотителя 2 начинает быстро расти, и, когда она достигнет критического значения, слой 3 перемещают относительно слоя 4 в положение максимального затенения...

Номер патента: 1219575

Опубликовано: 23.03.1986

Авторы: Манжелевская, Пономарев, Супрун, Федынин, Хорькова

МПК: C04B 38/02

Метки: приготовления, смесь, ячеистобетонная

...ным содержанием добавок для подтверждения оптимальности составов смеси, Кроме того, готовят две предлагаемых смеси, но без добавки жидкого стекла. Готовят также две смеси по известному способу.Способ приготовления ячеистобетонной смеси заключается в перемеши. вании портландцемента, извести, золы, алкилсульфата, карбоксиметилцеллюлозы, латекса СБ, мела, жидкого стекла и воды и турбулентном смесителе типа Св течение 210-270 с и поризации смеси до требуемого объема, последующем введении алюминиевой пудры и хлористого кальция и окончательном перемешивании в течение 20-30 с. Из смесей формуют плиты размером 100 400 600 мм, которыеО подвергают пропариванию при 100 С и автоклавизации при 174 С (8 ати) по режиму 3+6+3 ч и последующей сушке при...

Номер патента: 1219031

Опубликовано: 23.03.1986

Авторы: Панков, Супрун, Щелоков

МПК: A22C 21/06

Метки: битой, концов, лапок, обрубки, птицы

...с рабочим валом 6, при этом на последнем установлена шлицевая муфта 7. На шлицевой муфте 7 посредством стоек 8 укреплен пластинчатый нож 9, взаимодействующий в зоне резания с жестко закрепленным ножом 10, образующим с ним угол резания. Кроме того, на шлицевой муфте 7 установлен шариковый радиальный однорядный подшипник 11, вставленный в обойму 12 с тягами 13 (фиг.2, 3 и 5), концы которых с целью исключения перекоса и заклинивания шлицевой муфты 7 оснащены роликами 14 и размещены в направляющих 15 (фиг.2, 3 и 6).Приспособление имеет педаль 16 управления, связанную с тягами 13 посредством системы рычагов 17 - 20, а также пружинный механизм 21 для возврата шлицевой муфты 7 из зоны резания в исходное положение.Для сбора отделенных лапок...

Номер патента: 722066

Опубликовано: 15.03.1986

Авторы: Иванова, Кузьмина, Рожкова, Супрун, Фрейдлина, Чуковская

МПК: C07C 17/354, C07C 25/18

Метки: 1-дихлор-2, 2-диарилэтанов

...в присутствии хлористогожелеза (обычно) РеС 1 4 НО. В последнем случае требуется дополнительная перекристаллизация.При восстановлении 1,1,1-трихлор 2,2-бис-(И-метоксифенил)этака(ТМЭ) в качестве катализатора может быть успешно применен Ре(СО) .1,1-Дихлор,2-бис-(И-метоксифенил)этан (ДМЭ) получен с выходом 807от теоретического, причем продуктне загрязнен никакими примесямии не требует дополнительной очистки. Восстановление ТМЭ в присутствииРеС 1 4 НО протекает более сложно.Конверсия восстановителя - циклогексанола - колеблется от 15 до407. Среди продуктов его превращения наряду с циклогексаноном образуются (в результате побочных процессов) - циклогексен, хлористый циклогексил и дициклогексиловый эфир.Выходы циклогексена,...

Номер патента: 784403

Опубликовано: 07.03.1986

Авторы: Коваленко, Супрун, Часовников, Шкуркин, Юрченко

МПК: E21B 43/34

Метки: газожидкостный, сепаратор

...ближе к забою скважины, в связи с чем увеличивается вероятность. засорения отверстий для выпуска жидкости буровым шпамом при прекращении подачи воздушно-водяной смеси (в момент наращивайия буровых , штанг, аварийного отключения элект- роэнергии и пр.). В этом случае жидкость попадает на забой скважины, что приводит к снижению скорости бурения к стойкости шарошечного долота. Данное изобретение является дальнейшим развитием и усовершенствованием изобретения по авт.св, В 350957.Целью изобретения является повышение надежности работы сепаратора за счет предохранения от засорения фИГЗаж 548 Подписное ВНИИПИ Заказ 1011/1 Патент", г. Ужгород,оектная 784403 2буровым шламом отверстий для отвода1воды.Эта цель достигается тем, что...

Номер патента: 784402

Опубликовано: 07.03.1986

Авторы: Супрун, Часовников, Шкуркин

МПК: E21B 43/34

Метки: газожидкостный, сепаратор

...цель достигается тем,что на наружной поверхности стаканавыполнены продольные каналы.На фиг. изображен предлагаемыйгазожидкостный сепаратор, продольный разрез; на фиг.2 - разрез А-А нафигГазожидкостный сепаратор представляет собой корпусс, отверстиями2 для отвода жидкости, с закрепленными в нем стаканом 3 с продольйымиканалами 4 на его наружной поверхности, шнеком 5 внутри него и направляющей втулкой 6. Корпуссепаратора крепится к бурипьиым трубам 7.Газожидкостный сепаратор работаетследующим образом, При движении газожидкостной смеси в процессе буренияк породоразрушающему инструментув колонне вращающихся бурильных труб7 происходит ее охлаждение и частич ная конденсация водяных паров, ихосаждение за счет центробежных силна...

Номер патента: 1216370

Опубликовано: 07.03.1986

Авторы: Глушаков, Колодный, Лаврентьев, Полтавец, Супрун

МПК: B65G 65/28, E21F 13/00

Метки: погрузчик

...упрощение конструкции погрузчика.На фиг. 1 показан погруэчик, на фиг. 2 - вид А на фиг. 1; на фиг. 3 - узел 1 на фиг. 2, на фиг. 4 - вид Б на фиг, 3,Погрузчик включает рукоять 1 с ковшом 2, стрелу 3, шарнирно связанную с рукоятью посредством кронштейна 4, и силовые цилиндры 5 и 6 поворота ковша и рукояти. Один конец силового цилиндра 5 связан шарниром 7 с ковшом. Конец силового цилиндра 6 связан шарниром 8 с рукоятью 1.Силовые цилиндры 5 и 6 своими другими концами связаны посредством шарниров 9 и 10 соответственно с кронштейном 4 и стрелой 3, Кронштейн связан с рукоятью и стрелой 216310 2шарнирами, расположенными во взаимно перпендикулярных плоскостях.Стрела имеет силовой цилиндр 11ее поворота.Погруэчик ковшовый работает следующим...

Номер патента: 1215114

Опубликовано: 28.02.1986

Авторы: Кривоносов, Супрун, Сычев, Тимонькин, Ткаченко, Харченко

МПК: G06F 13/00

Метки: абонентами, сопряжения, эвм

...очередной микропрограммы,Первый блок 7 синхронизации предназначен для выработки серий синхросигналов (временная диаграмма нафиг,2) как в режиме ожидания работыустройства по обслуживанию соответствующих запросов, так и во время обработки устройством этих запросов. Запуск блока 7 синхронизации осуществляется по сигналу "Пуск", поступающему на вход 29 устройства, а тановВторой блок 8 синхронизации предназначен для выработки серий синхросигналов (временная диаграмма на фиг.2) в режиме работы устройства1 по обслуживанию запросов (выполнения микропрограммы обслуживания соответствующего запроса)Запуск блока 8 синхронизации осуществляется по синхросигналу на пятом выходе 7,5 перво 15 го блока 7 синхронизации после включения первого...

Номер патента: 1214627

Опубликовано: 28.02.1986

Авторы: Супрун, Федынин, Фещенков

МПК: C04B 28/02

Метки: приготовления, смеси, ячеистобетонной

...способещелочная добавка вводится со сжатымвоздухом непосредственно в зону интенсивного пенаобразования постепенно, то она в меньшей степени взаимодействует с компонентами смеси,имеющими кислотный характер ( песок,зала и др), и в большей степениучаствует в пенообразовании, Постепенность введения ПАВ обусловливаеттакже уменьшение степени адсорбциичасти ПАВ твердыми компонентами сме 5 1 О 5 20 25 ЗО 35 си (особенно золой или песком, имеющими высокоразвитую поверхность), что также интенсифицирует поризацию смеси.П р и м е р. В турбулентный смеситель типа Сс установленным в нем вокруг ротора кольцевым перфорированным элементом, с отверстиями диаметром 0,1 мм, соединенным с трубопроводом для подачи сжатого воздуха, загружают цемент,...

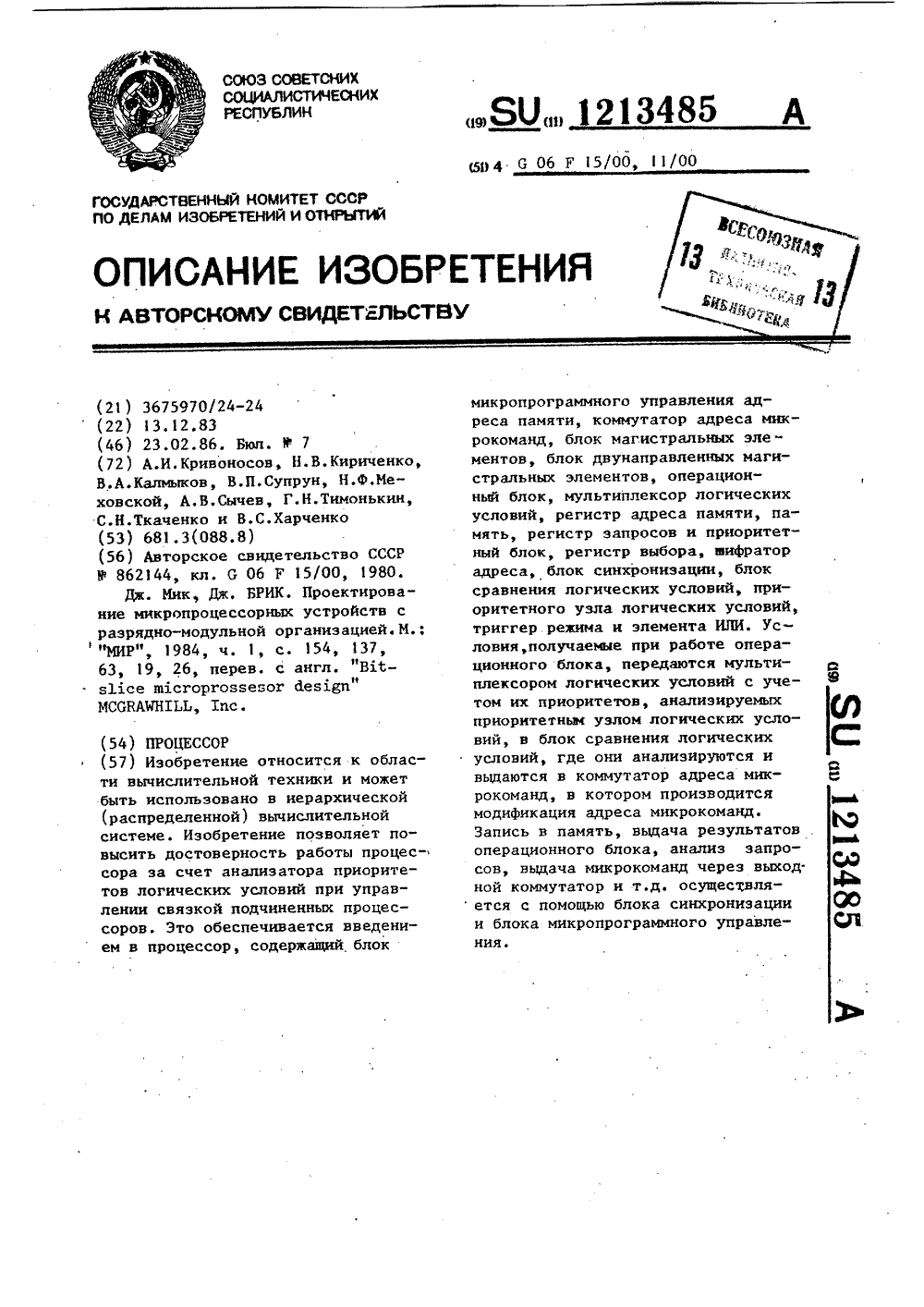

Номер патента: 1213485

Опубликовано: 23.02.1986

Авторы: Калмыков, Кириченко, Кривоносов, Меховской, Супрун, Сычев, Тимонькин, Ткаченко, Харченко

МПК: G06F 15/00

Метки: процессор

...адреса на регистр 5.Если необходимо считать данные в процессе обработки из памяти 2, то в этом случае аналогично адрес обращения записывается в регистр 5. С блока 3 выдается микрооперация, открывающая блок 18 и блок 17. После этого выдается микрооперация обращения к памяти 2. При этом данные с блока 2 через блок 17 поступают на шину 2 и далее через блок 18 на шину 20.Обработка реакций и выдача результатов в систему высшего уровня после завершения микропрограммы контроля осуществляется аналогично описанному коду управлением соответствующих микропрограмм.Обработка запросов, поступающих во время работы текущей микропрограммы, осуществляется на микропрограммном уровне следующим образом.Если поступает запрос, не обладающий наивысшим...

Номер патента: 1211898

Опубликовано: 15.02.1986

Авторы: Дмитриев, Дмитров, Супрун, Сычев, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/18, H05K 10/00

Метки: мажоритарно-резервированное

...3. Появлениесигнала на выходе элемента б свидетельствует о сбое второго либотретьего счетчика. Этот сигнал поступает на второй информационный входдешифратора 7. Дешифратор 7 предназначен для дешифрации информации, поступающей на его информационные входы, и выдачи сигнала на одном из своих выходов после дешифрации при условии, что на синхровходе присутствует разрешающий сигнал, Информационные входы дешифратора 7 соединены с выходами первого 5 и второго б элементов СУММА ПО МОДУЛЮ ДВА. ПО выходным сигналам этих двух элементов можно однозначно идентифицировать сбойный счетчик. На основании выходных сигналов элементов 5 и б дешифратор 7 формирует сигнал на разрешение коррекции информациив отказавшем счетчике.Устройство работает...

Номер патента: 1211724

Опубликовано: 15.02.1986

Авторы: Малахов, Супрун, Сычев, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...в вершине де 1 о рева, вторых логических условий Х, и Х, проверяемых после первого логического условия при Х, = О и Х,1 соответственно (логических усло. вий второго уровня, третьих логиоо о о и ческих условий Х Х , ХХпроверяем при Хо = О, Хо = 1, Хг= = О, Х= 1 соответственно (логических условий третьего уровня) и т.д., а также коды соответствующихооо им адресов перехода А, А, ААО оА, А, А ит.д.Разрядность спецмикрокоманд определяется количеством уровней ветвления с максимальным числом последовательно проверяемых условий, количеством различных логических условий и разрядностью адресных час. тей.Каждое поле логических условий имеет два разряда-метки, в которых записывается "1 " в случае, если данное условие является последним при его...

Номер патента: 1210076

Опубликовано: 07.02.1986

Авторы: Борщев, Волков, Малков, Спалек, Супрун, Харенко

МПК: G01L 9/04

Метки: давления, интегральный, полупроводниковый

...с упругим элементом или независимо и служит для жесткого закрепления упругого элемента.На мембране 2, имеющей плоскости:имметрии, выполнены ребра 3 жесткости в форме балок, также имеющиеплоскости симметрии, так, что плоскости симметрии мембраны 2 и ребер 3 совпадают, образуя плоскостьсимметрии упругого элемента 1, соз,цавая конструкцию упругого элемен 35та 1, в которой мембрана 2 и ребра 3жесткости поц действием входнойвеличины (давления) Р деформируются(изгибаются) совместно, причем ребра 3 жесткости в Форме балок входной40величиной Р нагружаются осесимметрично,Устройство работает следующимобразом,4Под действием осесимметричногонагружения балки испытывают плоскийизгиб, при котором реализуется линейная зависимость между...

Номер патента: 1208556

Опубликовано: 30.01.1986

Авторы: Супрун, Сычев, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/10, G06F 9/22

Метки: контролем, микропрограммное

...младшего модифицируемого разряда адреса (поле 12) .Выход 1.6 кода логических условий соединен с входами мультиплексора 4, который производит при необходимости анализ значения соответствующего логического условия.В полях 1,4 и 1.5 блока 1 записываются управляющие метки Ми М,причем М, = 1 (О), если значение контро" лируемого логического условия должно быть равно 1 (О), М = 1 (О), если осуществляется проверка контрольного (рабочего) логического условия. Кроме того, комбинацией М, М = 1 О помечается начальная микрокоманда каждой микропрограммы.Выход 1,3 микроопераций подключен к информационному входу регистра 3 микроопераций. Помимо внешних микро- операций, выдаваемых на выход 18 уст" ройства, на выходе 1.3 блока 1 считы" ваются внутренние...

Номер патента: 1206257

Опубликовано: 23.01.1986

Авторы: Супрун, Федынин, Фещенков

МПК: C04B 28/02

Метки: бетона, смесь, сырьевая, ячеистого

...щелочного металла, например бикарбоната натрия, при указаннЬм соотношении алкилсульфата (пенообразователь) и алюминиевой пудры (газообразователь) обеспечивает за счет определенного ионного состава жидкой фазы преимущественно пенную поризацию смеси в процессе турбулентного перемешивания.Высокая степень поризации смеси, соответствующая получению изделий с объемной массой 150-200 кг/м, достигается при 75-85% пенных и 15-257. газовых пор в бетоне. При этом поризованная смесь после заливки в форму и вспучивания характеризуется высокой эластичностью и в то же время устойчивостью против осадки (газоудерживающая способность), т.е. стабильностью объема на стадиях предварительной выдерж.ки и термообработки бетона, Это в свою очередь...

Номер патента: 1203527

Опубликовано: 07.01.1986

Авторы: Супрун, Сычев, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/36

Метки: адреса, данных, формирования

...Я 2 4 ЗО 35 40 45 Я 55 ствуют, На группы входов 10.1 - 10.й.поступают коды адресов от внешнихабонентов - источников адреса.Выбор соответствующей группывходов 10, с ( с Е 1, и ) осуществляется по коду настройки с Группывходов 1 1, 1 мультиплексора 5. Выбранный адрес младшим (старшим) разрядом поступает на группу входов 15.1регистра 2 а старшим (младшим) - нагруппу входов 152 регистра 3.После этого по сигналу с входа11.3 осуществляется запись этойинформации соответственно в регистры 2 и 3. Выходные сигналы регистра2 через коммутатор 7 поступают навходы 16.2 разрядов группы адресныхвходов 16 блока 1.С выходов 16.1 регистра 3 кодстарших (младших) разрядов адресаданных также поступает на входы соответствующих разрядов блока 1.Если необходимо...

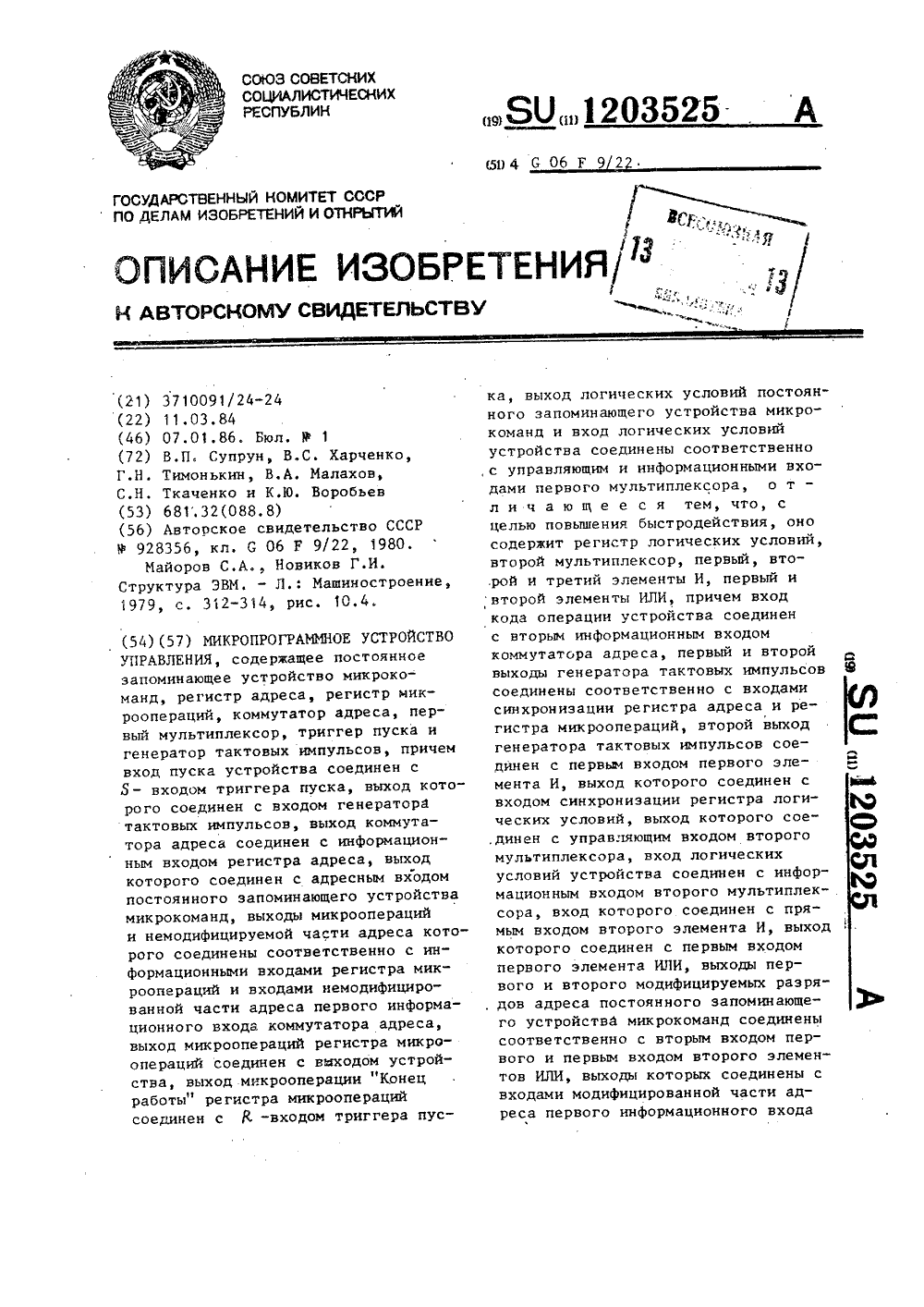

Номер патента: 1203525

Опубликовано: 07.01.1986

Авторы: Воробьев, Малахов, Супрун, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...выходы 19- 24, При наличиисигнала на синхровходе регистра 3микроопераций операционная частьмикрокоманды с выхода 19 поступаетна инФормационный вход регистра 3микроопераций. Сигналы микроопераций с регистра 3 микроопераций поступают на выход 18 устройства.При Формировании адреса очередной микрокоманды возможны следующиережимы работы устройства;Формирование адреса очередноймикрокоманды при выполнении линей;"15ных участков микропрограмм без проверки логических условий,Формирование адреса очеедной микрокоманды при проверке одногологического условия;30Формирование адреса очередноймикрокоманды при проверке двухлогических условий одновременно, 1203525Рассмотрим работу устройства в этих режимахПервый режим. При считыванииФмккрокоманды из ПЗУ 1...

Номер патента: 1198057

Опубликовано: 15.12.1985

Авторы: Бельферман, Василина, Мокрый, Станко, Супрун

МПК: C07C 51/42, C07C 53/08

Метки: варианты, его, кислородсодержащих, кислоты, органических, примесей, соединений, уксусной

...скорость реакцииэлектрохимической регенерации окислителя больше скорости окисления,в случае очистки от примесей муравьиной кислоты сульфат церия находится в четырехвалентном состоянии и электрический ток непродуктивно расходуется на побочный процессэлектролиза воды. В этом случаеуменьшается КПИТ на электрохимическую регенерацию окислителя (52-60 ),При очистке уксусной кислоты, содержащей кроме НСООН другие легкоокисляющиеся примеси., КПИТ возрастаетдо максимального значения (72-767),Следующие примеры иллюстрируютвариант способа,П р и м е р 2, 1, В термостатируемый .при 70 С реактор, снабженныймешалкой, в котором содержится101,3 г раствора УК с содержаниемводы 10,57. и муравьиной кислоты0,985%, добавляют 35,6 мл насыщен ного раствора...

Номер патента: 1193228

Опубликовано: 23.11.1985

Автор: Супрун

МПК: E02B 11/02

Метки: дренажная

...цельности поверхностного слоя грунта наоткосе и за счет получения оптимальных сотношений между скоростью вращения шнека и скоростью его подачи,На чертеже показана дренажнаямашина, общий вид,Машина состоит из базовой нижнейрамы 1, установленной.на колесах2 и 3 с рулевой колонкой 4 и рычагом 5, верхней рамы 6, передний конец которой с помощью шарнира 7 закреплен на базовой раме 1, .а задний25конец соединен с той же базовой рамой 1 с помощью винтовой телескопической) стойки 8, электростанции 9,установленной на козлах 10 с возможностью свободного вращения в верти- ЗОкалькойплоскости, тяговой лебедки 11с тросом 12 и зацепом 13, упора 14,бурового оборудования, включающегомотор-редуктор 15, на выходном валукоторого жестко укреплен барабан...

Номер патента: 1193006

Опубликовано: 23.11.1985

Авторы: Гончаров, Иванов, Иванова, Супрун, Харитонов

МПК: B29C 47/34, B65G 15/14

Метки: тянущее, экструдируемых

...и винтовой системы 9.Движение тяговых элементов 5 и 6 осуществляется с помощью кинематической системы с приводом от двигателя постоянного тока (не показан) через вал 1 О. Постоянные магниты 8 смонтированы на подложках 11, соединенных между собой шарнирами 12 и установленных на прижимных винтах 13, взаимодействующих с гайками 14, закрепленными на основании 15 с помощью осей 16, обеспечивающих свободный угол смещения.Основание 15 смонтировано с возможностью перемещения по штангам 17. Каждый прижимной винт 3 соединен проволочной скобой 18 с подпятником 19, который крепится к подложке 11 постоянного магнита 8. Проволочная скоба 18 позволяет осуществить свободный поворот прижимного винта 13 в подпятнике 19.Тяговые элементы 5 и 6 выполнены...

Номер патента: 1191660

Опубликовано: 15.11.1985

Авторы: Мясоед, Супрун, Фейдер, Феофанов, Штейн

МПК: F16H 25/22

Метки: винтовой, механизм, шариковый

...комитета СССР по делам изобретений и от крытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к машиностроению и может быть использовано в приборах и станках.Целью изобретения является снижение металлоемкости механизма путем уменьшения наружного диаметра гаек.На фиг,1 изображен шариковый винтовой механизм, общий вид, разрез; на фиг,2 - то же, вид сбоку; на фиг.3 - вкладыш, разрез,Шариковый винтовой механизм содержит корпус 1 с зубчатыми венцами 2 и 3, винт 4, гайки 5, шарики 6 и устройство для циркуляции шариков, Количество зубьев на зубчатых венцах 2 и 3, выполненных с разных сторон корпуса 1, отличается на один зуб. Шарики 6 расположены в резьбовых канавках винта 4...

Номер патента: 1191623

Опубликовано: 15.11.1985

Авторы: Ганаев, Колодный, Питман, Супрун

МПК: F15B 1/26

Метки: насосная, станция

...шума от выхлопа отработанного воздуха и улучшение охлаждения рабочей жидкости.На фиг, 1 схематически представлена предлагаемая насосная станция; 1 О на фиг. 2 - разрез А-А на фиг.1, гидробак 1,разрез по перегородке ). Насосная станция содержит насос 1,приводимый пневмодвигателем 2 с глу" 1шителем 3 шума отработанного воздуха,и гидробак 4, имеющий сливной 5 ивсасывающий 6 патрубки и перегородку7, Кроме того, имеется источник 8давления, трубопровод 9, соединяю пщий пневмодвигатель 2 с глушителем.3 и трубопроводы 10 и 11, соединяющие насос 1 с гидробаком 4 и потребителями (не показаны ) соответствен. но, а перегородка 7 имеет отверстия 212,Насосная станция работает следующим образом,Пневмодвигатель 2, получая сжатый воздух от...

Номер патента: 1191502

Опубликовано: 15.11.1985

Автор: Супрун

МПК: E01H 5/12

Метки: орган, поверхностей, рабочий

...за другом и шарнирно соединенные между собой секции, включающие связанные друг с другом гибкими связями блоки с режущими инструментами.Цель изобретения - повышение качестна обработки.На фиг.1 изображено устройство для обработки поверхностей; на фиг,2 - рабочий орган устройства, вид сбоку; на фиг.З - вид А на фиг.2.Устройство для обработки поверхностей содержит тягач 1 с опрокиды. вающимся кузовом 2. На, кузове 2 20 . установлена лебедка 3, блок 4, через который пропущен трос 5, связанньвг с рабочим органом через траверсу 6.Рабочий орган состоит из блоков 7, соединенных между собой в 25 поперечном направлении гибкими связями 8. Группы блоков 7 составляют секции, соединенные между собой шарнирно звеньями цепи 9. На каждом блоке 7 снизу...
