Ширяев

Номер патента: 1827247

Опубликовано: 15.07.1993

Авторы: Демьяненко, Должиков, Стукалова, Ширяев

МПК: A61H 39/08

Метки: лечения, шизофрении

...состояние улучшилось. Появился интерес к труду, общению с людьми. наладился сон, исчезли суицидальные мысли. Имел установку после окончания восьмого класса трудоустроиться, однако полной критики к болезни не было. не обеспокоен был пребыванием в больнице. Выписан с диагнозом: "шизофрения, периодическое течение, депрессинопараноидный синдром". В последующем девять раз стационировался в психиатричекую больницу по поводу обострения заболевания, Психопатологическая симптоматика обострений характеризовалась расстройствами настроения, бредовыми идеями воздействия, расстройством сна, отсутствием критики к болезни в период заболевания. Длительность приступов составляла 3-4 недели. Ремиссии между приступами продолжительностью от 1,5 до 2...

Номер патента: 1824401

Опубликовано: 30.06.1993

Авторы: Моисеев, Ширяев

МПК: C07D 239/56

Метки: 5-метил-2-тиоурацила

...г (0,7 моля) натрия в 250 мл н-бутанола прибавляют при 80 - 85 С 35,9 г (0.21 моля) метилового эфира 2,3-дихлор-метилпропионовой кислоты и кипятят 0,5 ч. Затем добавляют 20 г (0,26 моля) тиомочевины, 40 мл (0,65 моля) этиленгликоля, отгоняют спирт и выдерживают при 140"С 1 ч, Реакционную смесь охлаждают до 90 С, добавляют 100 мл воды, 40 мл 40 ф,-го раствора серной кислоты, выпавший осадок отфильтровывают, промывают водой, 2-пропанолом и сушат при 80 С 3 ч, Получают 21,6 г(727 ь) 5-метил-тиоурацила, т,пл, 282 - 285 оС (мольное соотношение метил,3-дихлор- метилпропионат: н-бутилат натрия: тиомочевина : этиленгликоль равно 1:3,3:1,2:3 соответственно),5-Метил-тиоурацил по примерам 2 - 13 получают аналогично примеру 1, но вместо н-бутанола...

Номер патента: 1821253

Опубликовано: 15.06.1993

Авторы: Гетия, Лачугин, Чекалов, Чучвага, Ширяев, Шумилин

МПК: B21B 25/00

Метки: оправок, повышения, прошивного, стана, стойкости

...электрода наэтапе наплавки, а тело электрода на И этапене успеет разогреться в достаточной степени, При этом возможен прогар начальнойстенки носика д, что приводит к браку (вэтом случае электрод на большой скоростипроходит в расплавленный на этапе металл, прожигает тело носика оправки).Пример осуществления способа повышения стойкости оправки: Оправку 1 диаметром носика оправки бн= 25 ммустанавливают в вертикальном положениина установке, подают электрод 3 без включения энергии до упора в основание носикаоправки, затем производят реверс электрода до Образования зазора 13 мм(Фиг,1). В полость водоохлаждаемых "челюстей" 2, предназначенных для зажима ицентрирования оправок, засыпают флюс изажигают дугу, После чего подают электрод 3 на...

Номер патента: 1817238

Опубликовано: 23.05.1993

Авторы: Конторович, Локтионов, Скворцов, Ширяев, Яцковский

МПК: H03K 17/78

Метки: бесконтактный, оптоэлектронный, переключатель

...бесконтактном переключателе упругий элемент 3 выполнен из двух частей 3 и 3" (фиг,2), Часть 3 при одинаковой ширине с частью 3" (за ширину принимается поперечный размер упругого элемента, перпендикулярный световому пучку) имеет вдвое большую толщину (за толщину принимается поперечный размер упругого элемента, параллельный направлению светового пучка). Половина светового пуцка Ф 1, проходящая сквозь часть 3 упругого элемента, получает вдвое большее изменение эллиптичности поляризации, чем другая половина, проходящая сквозь часть 3", Вследствие этого период изменения интенсивности в зависимости от силы Р первой половины светового пучка, проходящего сквозь часть 3 упругого элемента, вдвое короце, чем период изменения интенсивности...

Номер патента: 1816568

Опубликовано: 23.05.1993

Авторы: Графчев, Секретова, Ширяев

МПК: B23B 51/10

Метки: заусенцев, инструмент, снятия, удаления, фасок

...пределы торца детали корпус под действием сил упругости занимает первоначальное положение. Затем происходит реверс инструмента, в результате чего режущая кромка срезает заусенец, а дойдя до выходного торца отверстия, под действием увеличивающихся сил резания, вызывающих упругое отжатие корпуса 1 к центру отверстия, начинает двигаться вдоль кромки отверстия по криволинейной траектории. обкатывая ее и образуя радиусную фаску. 5 ил. зом.Инструмент на уско вращением или без него в просверленное в детали этом кромка отверстия (ил действуя с заходным кону жимает изогнутую часть к отверстия, В момент выхо ки 2 за торец, или заусенц корпус под действием сил мает первоначальное по мым режущая кром к обрабатываемую зону ра й+г, с обратной стороны...

Номер патента: 1815372

Опубликовано: 15.05.1993

Авторы: Горяченко, Дюбанов, Жуков, Захаров, Кюнченков, Рыбин, Шабашов, Ширяев, Штурманов

МПК: F02C 9/28

Метки: газотурбинного, двигателя

...давлений в основных импульсных пневмолиниях 8 и 9 для открытия топливных клапанов 35 и 49, но при наличии замедлителей эти давления быстро не увеличиваются, и быстрого увеличения топливоотдачи не произойдет, т,е, клапаны в замедлителях 17, 18 откроются, и произойдет сброс воздуха в атмосферу. Клапаны открываются потому, что в полости с пружинами воздух поступ,.т через дроссели 19 и 20, и давление в этих полостях будет расти времени, необходимое для снижения термических напряжений в лопатках двигателя,может быть отрегулировано размером дроссельных отверстий шайбах 19 и 20. Аналогичным образом замедлители действуют при резком изменении задания на регуляторе скорости 11, что особенно важно в период пуска агрегата после зажигания факела,...

Номер патента: 1814185

Опубликовано: 07.05.1993

Авторы: Мазнев, Ширяев

МПК: H02P 5/06

Метки: постоянного, электропривод

...ка и к первой обкладке конденсатора, пара 9, однако коммутирующий конденсатор раллельно которому .подключена10 продолжает перезаряжаться: по цепи: вер- дополнительная нагрузка, рабочий и коммухняя обкладка конденсатора-диод 12-двига тирующий тиристоры, аноды которых обьетеля 1 - источник питания-тиристор 8-нижняя динены и подключены к положительному обкладка конденсатора. Для уменьшения выводу источника питания, а катоды подвремени потре 6 ления энергии двигателя ключены к обкладкам коммутирующего конвключается перезарядный тиристор 11, что денсатора, последовательно соединенные вызывает запирание разделительного дио управляемый ключ и реактор, средняя точка да 12 и создание контура переэаряда ком-...

Номер патента: 1813008

Опубликовано: 30.04.1993

Авторы: Аразов, Барков, Воропаев, Глухов, Гончаров, Степаков, Шепелев, Ширяев, Шутков

МПК: B01D 29/62

Метки: жидкости, самоочищающийся, фильтр

...жидкость соударяется по касательной траектории с фильтрующими поверхностями 9, что обеспечивает как быстрое прохождение чистой жидкости во внутреннюю полость 7 элемента, так и смывание отделенных от жидкости загрязнений с этих поверхностей. Плавный разворот потока стенками камеры 5 вокруг элемента 6 увеличивает величину эффективно используемой поверхности 9 дисков и обеспечивает повторное вовлечение в круговой поток той части жидкости, которая при первом проходе по окружности не освободилась от загрязнений и не попала в полость 7 и из нее - в патрубок отвода 3. Подобный многократный оборот жидкости в камере 5 способствует увеличению доли жидкости, прошедшей очистку. Остальная ее часть, насыщенная загрязнениями и не превышающая 1/4...

Номер патента: 1810323

Опубликовано: 23.04.1993

Авторы: Абрамова, Бухтиаров, Горелик, Зиновьева, Зыкус, Родников, Ширяев

МПК: C07C 31/28, C25B 3/12

Метки: олова, этилата

...стве раствора фонового электролита используют 0,1 вл раствор ОО в безводном этиловом спирте. После пропускания 0,523 д А.ч электричества получают 1,44 г твердого продукта, который отделяют на центрифуге, промывают этиловым спиртом и высушивают на роторном испарителе при 80 С/2 мм1810323 Составитель А,БухтиаровТехред М.Моргентал Корректор Л. Пилипенко Редактор Заказ 1418 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгоро, ул.Гагарина, 101 рт,ст, Продукт представляет собой смесь 1,3 г Зп(ОЕт)2 и 0,14 г рафинированного олова, Последний присутствует также на катоде в виде объемной губки (0,28 г), Выход ЗпОЕф...

Номер патента: 1803206

Опубликовано: 23.03.1993

Авторы: Иванов, Онищенко, Петров, Тубольцев, Ширяев, Эпштейн

МПК: B08B 3/04

...движения 6 создают равномернораспределенные по объему ванны 1 потокимоющей жидкости 15, которые, направляясьпод напором снизу вверх через моющуюжидкость, создают турбулентные потокижидкости и вовлекают в это движение гранулы упругодеформируемого материала. Впроцессе движения грануль 1 ударяются оповерхность форм 5, разрыхляют загрязнение, а моющая жидкость дополнительно отмывает эти загрязнения.После окончания цикла очистки кассету4 с формами удаляют,Установка для реализации способа работает следующим образом,В предварительно заполненную моющей жидкостью 2 и упругодеформируемымматериалом 3 ванну 1 помещают кассету 4 сформами 5,Регулировочным механизмом 16 устанавливают гребные винты 7 в положение,соответствующее требуемой...

Номер патента: 1786630

Опубликовано: 07.01.1993

Авторы: Киселев, Фалеев, Ширяев

МПК: H02P 5/06

Метки: постоянного, электропривод

...импульсов час 8 т 10 тот 1 з и Ь на входах дискриминатора, а наПустьв исходном состоянии на выходах его выходе имеет место широтно-импульстриггеров 17, 19 и прямом выходе триггера ный сигнал (см.фиг.3, участок А, где цифра 8 присутствуют сигналы "0". Сигнал "О" на ми обозначены сигналы на выходахтретьем входе фазового дискриминатора 9, 20 соответствующих элементов фиг,2, причемсоответствующий команде на разрешение цифрой 18 обозначен сигнал на прямом вывращения электродвигателя 1, разрешает ходе триггера 18),прохождение сигналов через элементы При этом импульс 8 переводит триггерИЛИ 15 и 16. При этом после прихода под из исходного состояния в состояйие "1",ряд двух импульсов Гв, так как 1 в 11 о, на 25 На выходе элемента И 20...

Номер патента: 1784919

Опубликовано: 30.12.1992

Авторы: Лепихов, Липман, Лузгин, Матюхин, Николаев, Поляков, Сабанский, Ширяев, Штут

МПК: D01H 5/54, G01N 33/36

Метки: немагнитных, толщины

...чувствительности и снижение энер. гоемкбсти,На фиг.1 показана схема устройст-ва; на фиг.2 - соединеййе опор при-жимного цилиндра с неподвижной поверхностью,Устройство содержит приводной ци лйндр 1, шейками 2 установленный висточником"Мременного тока с напряжениеми,. а обмотка катушки 9 черезусилитель 11 связайас регистратором12 напряжения, Подшипники 3 цилиндра5 размещены в немагнитопроводящихкольцах-опорах 13 и установлены внеподвижных направляющих (НН) с воз"можностью вертикального перемещенияотносительно цилиндра 1, Цилиндры 1и 5 выполнены из ферромагнитного ма-териала, например из электротехничес кой стали . Опоры 13 могут быть такжезакреплены на неподвижной поверхности)(НП) корпуса машины посредством вин- фтов 14 (фиг.2) так,...

Номер патента: 1784738

Опубликовано: 30.12.1992

Авторы: Вольский, Кондратюк, Тиняков, Ткачев, Ширяев

МПК: F02F 1/00

Метки: внутреннего, группа, двигателя, сгорания, цилиндропоршневая

...окружности прорези, сообщенные с кольцевой полостью в стенке втулки, соединенной посредством канала со стороны нижнего торца втулки с емкостью сбора продуктов сгорания - катализаторов старения,На чертеже приведен пример выполнения заявляемого ДВС(в поперечном разрезе).поршня в НМТ выполнены равномерно расположенные по окружности прорези 6, которые сообщаются с кольцевой полостью 7, расположенной в теле цилиндровой втулки 2 со стороны полости охлаждения. Кольце вая полость 7 соединена каналом 8 с емкостью 9 для сбора продуктов сгорания.При работе двигателя происходит следую ее,.,: .оршень 3, совершая рабочий ход, перемещается от верхней мертвой точки (ВМТ) к НМТ. При этом в объеме, заключенном между компрессионными кольцами 4,...

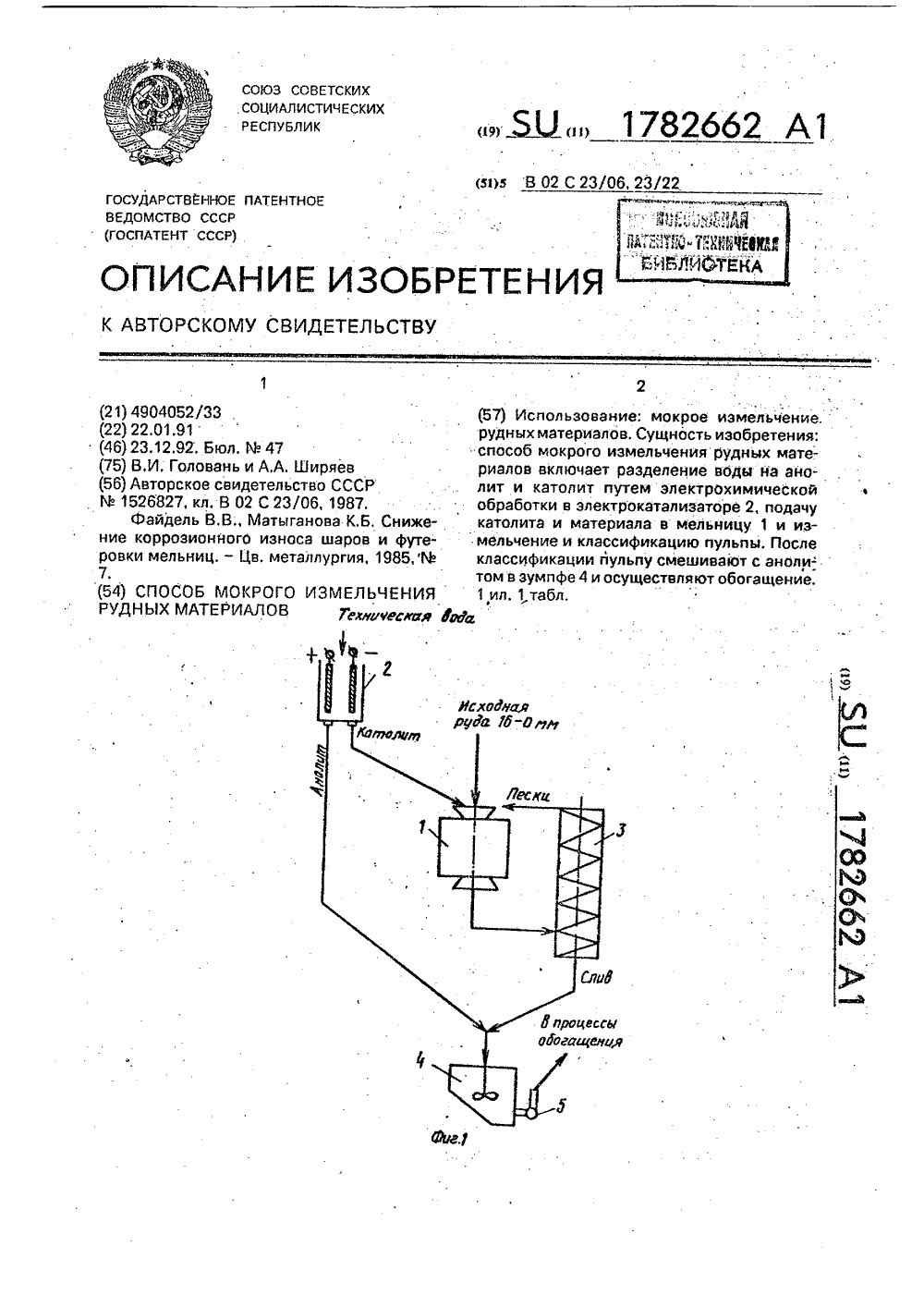

Номер патента: 1782662

Опубликовано: 23.12.1992

Авторы: Головань, Ширяев

МПК: B02C 23/06, B02C 23/22

Метки: измельчения, мокрого, рудных

...что наряду с образованием католита, ис- ностью 16 - 0 мм, поступает для измельченияпользуемого в процессе измельчения для - в лабораторную барабанную мельницу 1снижения коррозионного износа мелющих 600/800 мм, одновременно в камеру изтел и футеровки мельниц, при электрохими мельчения подается катодная часть воды,ческой обработке воды, подаваемой в каме- подвергнутая электрохимической обработру измельчения, образуется эквйвалейтное ке (рН 9,7) в электролизере 2, Мельница раколичествоанолита,которыйнеиспользует- ботает в замкнутом цикле со спиральнымся в процессе и сбрасывается в промстоки. классификатором 3. Слив классификатораЭто влечет за собой нарушение баланса хи (37 класса - 0,074 мм) поступает в накопимических веществ и...

Номер патента: 1781453

Опубликовано: 15.12.1992

Авторы: Воронов, Федченко, Ширяев

МПК: F04B 1/20

Метки: аксиально-поршневой, гидромашины, распределительное, торцевое

...окнами и разгрузочными канавками.Недостатком такого устройства является значительная величина утечек жидкости через участки торцевой поверхности распределителя, расположенные между его окк нами и разгрузочными канавками, Кроме этого, вследствие колебаний блока цилиндров относительно распределителя и на переходных режимах работы происходит выдавливание и нарушение сплошности Я жидкостей пленки на данных участках торцевой поверхности распределителя, что приводит к их дополнительному износу,фЦелью изобретения является повышение надежности и обьемного КПД торцевого Я) распределительного устройства аксиально- д поршневой гидромашины,Поставленная цель достигается тем, что на участках торцевой поверхности распределителя, расположенных между...

Номер патента: 1781240

Опубликовано: 15.12.1992

Авторы: Опаренко, Слончак, Чапчиков, Ширяев

МПК: C08J 5/16

Метки: колец, компрессоров, поршневых, уплотнительных

...равный 9,4 о ;12,5 ; 15,6; 18,7% от размера наружного диаметра кольца.Собранные оправки устанавливают в электропечь, нагревают со скоростью нагрева не более 0,5 С в минуту до 325 С, выдерживают при этой температуре 2 ч и охлаждают вместе с печью;/При изготовлении колец по способу- прототипу смешение ведут в аппарате ударно-центробежного типа, прессование смеси осуществляют на гидравлическом прессе при удельном давлении 50 МПа, спекают заготовки в муфельной печи при 380+ 10 С, охлаждают вместе с печью и обрабатывают на токарном станке до получения окончательных размеров поршневых колец при разрезке стыка,Изготовленные поршневые кольца подвергают испытаниям по определению усилий упругости колец,Усредненные результаты испытаний...

Номер патента: 1777761

Опубликовано: 30.11.1992

Автор: Ширяев

МПК: A21C 5/00

Метки: дрожжевого, теста, тестоделительная

...смазывающим валком 9 из мягкого пористого материала с маслопроводом 10, имеющим питательнь.е отверстия не показаны), электродвигатель транспортеров и делителя 11, катушки 12 для формирования желоба из прорезиненной ленты транспортера 2, установочную раму 13, нагнетающий шнек 14, соединяющийся посредством муфты 15 с электродвигателем 5, подшипник 16 с установленным стаканом 17, жестко закрепленным с одной стороны с ротором делителя 6, а с другой с передаточной звездочкой 18 коробки передач 19, и пульт включения электродвигателя 20,Устройство работает следующим образом,Дрожжевое тесто (не показано) загружается в бункер 1 и под действием нагнетающего шнека 14, соединенного через муфту 15 с электродвигателем 5, скорость вращения которого...

Номер патента: 1775833

Опубликовано: 15.11.1992

Авторы: Киселев, Лушин, Фалеев, Ширяев

МПК: H02P 5/06

Метки: постоянного, электропривод

...логической единицы (1 ) на разгон, если тв114, или постоянный сигнал логического нуля ("0"), если твт 14, на торможение электродвигателя 1.В установившемся режиме при равенстве частот входных сигналов (18 = 14) фазовый дискриминатор 9 имеет пропорциональную характеристику в режиме сравнения фаз, выдавая на выходе широтно-импульсный сигнал с длительностью импульсов, пропорциональной разности фаз сигналов 18 и 114,Установившемуся режиму работы электропривода соответствует следующее состояние элементов фиг.2: сигнал "1" на шине 15 управления; сигнал "1" на выходе триггера 16 и "0" на выходе триггера 17 и элемента И 18.При работе на установившейся скорости, соответствующей периоду Тв.1 = 108.1 (участокфиг, 2), триггер 13 находится...

Номер патента: 1770147

Опубликовано: 23.10.1992

Авторы: Смирнов, Стебунов, Ширяев, Юров

МПК: B29C 53/22, B29C 59/02, B29D 23/18 ...

Метки: гофрированных, полимеров, рукавов

...канала 18 подачи рабочей среды, например,сжатого воздуха, под давлением.Устройство работает следующим образом.Устанавливают кулачковый вал 9 в поло 20 жение разведенных секторов полуматрицы6, включают экструдер, выдавливаемая резиновая масса формируется в кольцевой головке в виде трубы 19, включают подачусжатого воздуха в кольцевую проточку 17,25 способствующего надежному перемещению трубы 19 по дорну 4 на средство 16отбора, вместе со сжатым воздухом подаютПАВ для предотвращения слипания трубы19, таким образом получают участки рукава30 без гофр. С наступлением установ вшегосярежима экструдирования рукава включаютмотор 13 привода секторов полуматрицы 6,при повороте кулачкового вала 9, когда ролики 14 под действием пружин 15 попадают35...

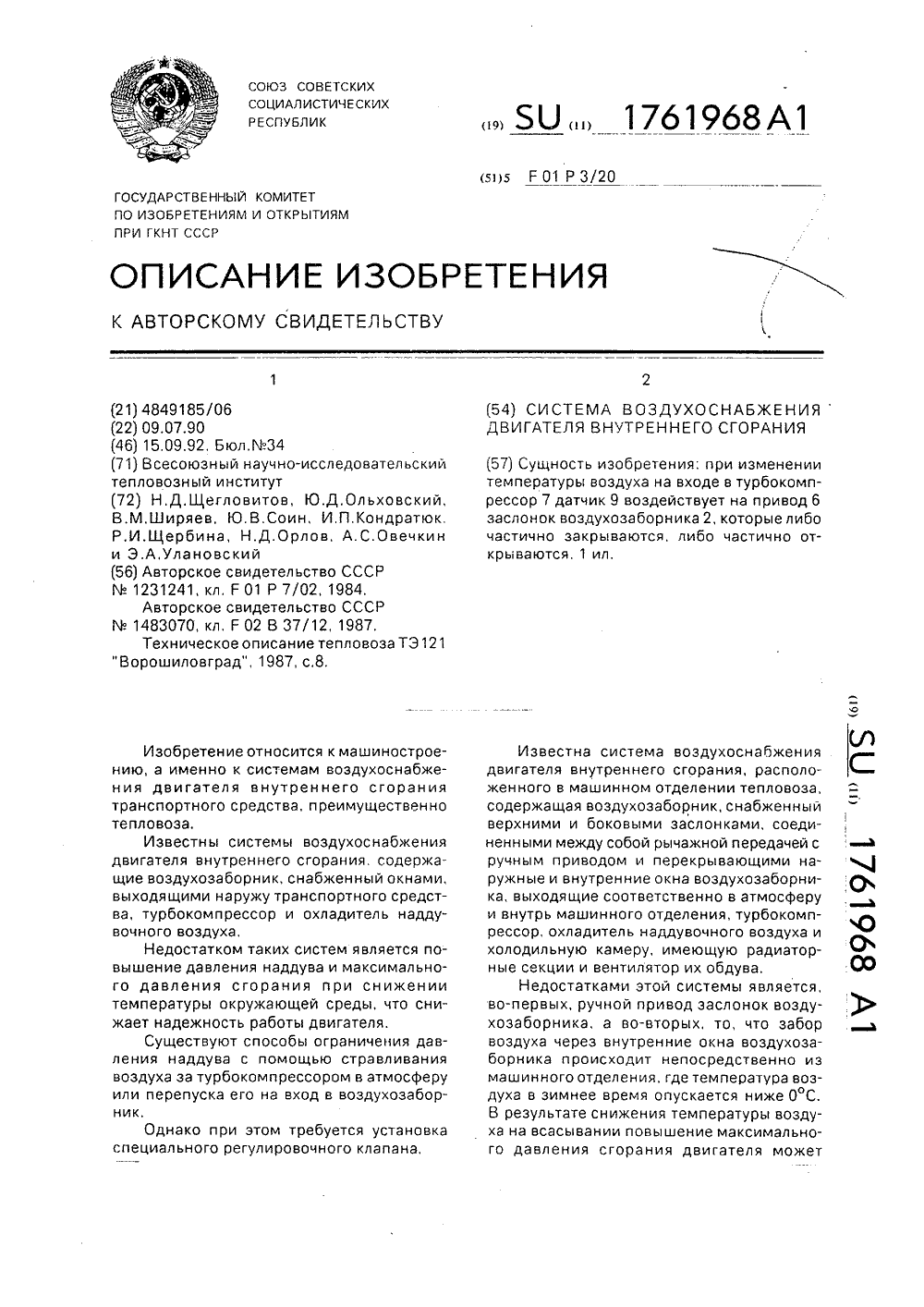

Номер патента: 1761968

Опубликовано: 15.09.1992

Авторы: Кондратюк, Овечкин, Ольховский, Орлов, Соин, Улановский, Ширяев, Щегловитов, Щербина

МПК: F01P 3/20

Метки: внутреннего, воздухоснабжения, двигателя, сгорания

...охладитель наддувочного воздуха и холодильную камеру, имеющую радиаторные секции и вентилятор обдува последних, снабжена датчиком температуры воздуха,.размещенным перед турбокомпрессором и связанным с приводом заслонок воздухозаборника, а внутренние окна воздухозаборника подсоединены к холодильной камере,Датчик температуры воздуха, размещенный перед турбокопрессором и связанный с приводом заслонок воздухозаборника, позволит автоматически управлять приводом заслонок, чтобы поддерживать температуру воздуха перед турбокомпрессором на заданном уровне,Соединение, например, патрубком внутренних окон воздухозаборника с холодильной камерой позволит забирать воздух в воздухозаборник не из машинного отделения, куда поступает большое...

Номер патента: 1761282

Опубликовано: 15.09.1992

Авторы: Антонов, Антонычев, Бражко, Величко, Коваленко, Мордовец, Тимофеенко, Ширяев

МПК: B02C 19/22

Метки: башенная, мельница

...загрузочное устройство 4, разгрузочные отверстия 5 в стенках корпуса 1 в его нижней части, цилиндрическую вставку б с перфорацией 7, прикрепленную одним торцом болтами 8 к днищу 9 корпуса 1, а другим торцом приваренную к кольцу 10, опирающемуся о внутренние стенки корпуса 1,Высота вставки от днища 9 составляет (0,8 - 1,4)Я, где Я - шаг спирали, а ширина кольца составляет (0,4-0 7), где . - расстояние между внутренней стенкой корпуса 1 и внешней кромкой шнека 2.При ширине кольца менее 0,4 расстояние от внешней кромки шнека до вставки увеличивается, соответственно, увеличивается количество слоев шаров в этой зоне.Прилегающие к вставке шары малоподвижны, так как энергии для передачи движения от шнека к шарам, находящимся на таком удалении,...

Номер патента: 1758508

Опубликовано: 30.08.1992

Авторы: Байбарацкая, Баранов, Машков, Ширяев

МПК: G01N 19/02, G01N 3/56

Метки: трения

...попарно Б соответствуОд)их цилиндрах и Взаимодействующих с соответствующими свободными азорцами поршней, и сообщенного с полостями силь- фонов источника давления, измеритель сил трения Выполнен в Виде закрепленных концами в камере двух упоу, их пластин - полос с тензодатчиками, а держатели образцов установленыы на средних астях соответству)оших пластин,Установка деря(ателей ОбразцоВ на упругих пластинах, которые в данном случае Выполняют функции измерительной силы трения и подвижных опор, позволяет полностью искл 10 чить 1-,отеи на трение в Опорах держателей образОв,; за счет зтого существенно повыситьГо 1 Ось измерения силы трения между образцом и контробразцом. Применение механизма нагружения В виде герметичной камеры с двумя...

Номер патента: 1758320

Опубликовано: 30.08.1992

Авторы: Графчев, Линецкий, Секретова, Скобло, Циберев, Ширяев

МПК: F16H 53/02

Метки: вал, внутреннего, двигателя, распределительный, сборный, сгорания

...что масло при неработающем двигателе стекает из полости вала через масляные отверстия опорных шеек и зазоры в опорах, Заполнение же полости вала маслом при пуске требует некоторого времени, что также ведет к ускоренному износу опор. нная цель достигается тем, что шейках выполнены равномерно ные отверстия произвольной ом числе цилиндрической), оси аллельны оси несущей трубы, а полость вала разделена на секми перегородками, имеющими е отеерстия расположенные в ых отверстий опорных шеек.На фиг. 1 представлен вал, общий вид, разрез; на фиг. 2 - вал в зоне щеки, продольный разрез; на фиг, 3 - то же, поперечный разрез,Распределительный вал состоит из несущей трубы 1, закрепленных на ней опорных шеек 2, кулачков 3 и приводных элементов...

Номер патента: 1758262

Опубликовано: 30.08.1992

Авторы: Колосов, Крупский, Кузин, Никитин, Рыжов, Ширяев

МПК: F02D 19/06

Метки: внутреннего, газожидкостному, двигатель, работающий, сгорания, циклу

...газообразного топливана этих режимах отключена: элоктромагнит клапана 15 обесточен, на вход формирователя 14 командных сигналов от микроЭВМ 9 сигналы не поступают, Мощность двигателя контролируется датчиком 20, сигнал с выхода которого поступает через блок 13 формирования сигналов на вход управляющей микроЭВМ 9. Увеличение мощности двигателя возможно только после его прогрева, что контролируется блоком автоматики потребителя, с выхода которого разрешающий сигнал на увеличение мощности поступает на вход управляющей микроЭВМ 9. Аварийные ситуации по температуре воды и масла и давление масла фиксируются также блоком автоматики потребителя, формирующим сигнал на входе микроЭВМ 9, Этот сигнал снижает частоту вращения до частоты холостого...

Номер патента: 1757832

Опубликовано: 30.08.1992

Авторы: Бабий, Баев, Берко, Брусков, Гринтус, Елизарова, Кондратенко, Проваторов, Рыбалка, Ширяев

МПК: B23K 35/365

Метки: покрытия, резки, состав, электродного, электродуговой

...концентрате,Введение в состав покрытия угольной50 золы, перовскитового концентрата и отходов абразивной зачистки стального прокатаприводит к низким технологическим свойствам обмаэки при опрессовке, поэтому длядостижения хороших технологических55 свойств покрытия в состав введена слюда.Кроме того, образующийся при расплавле-нии слюды шлак покрывает кромки резаравномерным слоем, предотвращая ихдальнейшее окисление и насыщение атмос1757832 ферными газами. При этом качество метал-ла в зоне реза улучшается.Выбор граничных параметров обусловлен тем, что:в случае введения оксидов железав виде отхода абразивной зачистки стальногопроката менее 40.",ь ухудшается стабильность горения дуги;- введение оксидов железа свыше 60приводит к ухудшению...

Номер патента: 1754574

Опубликовано: 15.08.1992

Авторы: Савинов, Ширяев

МПК: B63B 35/32

Метки: воды, нефти, поверхности, сбора, судно-катамаран

...заглушками 11, например резиновыми, крепящимися болтами к заграждениям 3, через которые по всей длине нефтесборного устройства перемещается нефть и вода. В кормовой части нефтесборного устройства при помощи подъемных направляющих 12 ферменной конструкции и портала 13 смонтирован нефтеприемник 14, связанный при помощи гибкого трубопровода 15 с емкостяПо концам и в вершинах боновые заграждения 3 имеют рамы 16 для подвешивания к устройству хранения (не показано) боновых заграждений 3, В пространстве между боновыми заграждениями 3 и нефте- приемником 14 размещено дополнительное боновое загракдение 17 Ч-образной формы с ветвями, наклоненными к диаметральной плоскости судна, и концами, расположенными со стороны нефтеприемника 14,...

Номер патента: 1751249

Опубликовано: 30.07.1992

Авторы: Ворошилов, Преминин, Ширяев

МПК: D21D 5/02

Метки: волокнистой, сортирования, суспензии

...1, 2, 3 при работе на суспензии и на воде; на фиг.7 - графики зависимости объемной доли отходов от скорости вращения ротора по. Варианту 1 при работе сортировки на различных концентрациях исходной суспензии; на фиг. 8 - графики зависимости расхода сортированной суспензии от частоты вращения ротора по варианту 1 при работе на различных концентрациях исходной суспензии,Предлагаемый способ сортирования волокнистых суспензий реализуется следующим образом.Исходную волокнистую суспензию через патрубок 2 подают внутрь корпуса 1 к сортирующей щели 3, образованной вращающимся ротором 4 и статором 5. В результате динамического сдвигового воздействия на сартируемую суспензию рабочей поверхности 6 ротора 4 она флюидиэируется (псевдоожижается), что...

Номер патента: 1749462

Опубликовано: 23.07.1992

Авторы: Власов, Минько, Устюгов, Черыгов, Ширяев

МПК: E21D 5/04

Метки: вертикальной, выработки, горной, крепь

...в объемных телах из пористых материалов.Таким образом, в совокупности значительно повышается несущая способность предлагаемой крепи.На фиг, 1 показана вертикальная горная . выработка (с левой стороны от вертикальной оси по расклинивающему кольцу, с правой стороны - по несущему кольцу); на фиг.2 - стенка ствола, вертикальный разрез; на фиг. 3 - сечение по А-А на фиг, 2; на фиг. 4 - разрез крепи по стыку между сегментами и в расклинивающем кольце; на фиг. 5 - сечение по Б-Б на фиг, 4,Крепь вертикальной горной выработки состоит иэ несущего кольца 1 (фиг, 1, 2), расклинивающего кольца 2, выполненных иэ монолитного железобетона. Кольца 1 и 2 возведены одно над другим и чередуюются между собой, Между торцами колец перед заливкой последующего...

Номер патента: 1749073

Опубликовано: 23.07.1992

Авторы: Антюхин, Конюхов, Сорокин, Феоктистов, Ширяев

МПК: B60L 15/04, B60L 9/12

Метки: переменного, силовая, электровоза

...Ю 4:ЧЧ 5 Ю 6=1: 1,2 10 3разделена на секции 4-6 с соотношениемчисла витков Средний вывод 7 вторичной обмотки соединен с заземляющим узлом 8 электровоза, а через этот узел - с рельсами 9, Один из выводов первичной обмотки 2 трансформатора 1 через защитный выключатель 10 соединен с токоприемником 11, Другой конец обмотки 2 соединен с крайним выводом обмотки 3. К выводам обмотки 3 подключены входы выпрямителя 12, который нагружен через сглаживающий реактор 13 на тяговые двигатели 14.Силовая установка работает следующим образом,При включенном выключателе 10 на - пряжение контактной сети Ос=25 кВ - прйкладывается ксоединеннымпоследовательно обмотке 2 и секции б обмотки 2, Таким образом фактически в качестве первичной обмотки...

Номер патента: 1749015

Опубликовано: 23.07.1992

Авторы: Аверьянов, Ширяев

МПК: B25H 7/04

Метки: разметки

...линеек и фиксаторов при разметке поверхностиоснование повернуто на рычаге на 90 ).Приспособление для разметки содержит основание 1, головку с двумя линейками 2, делительным устройством 3, фиксатором 4 и привод для перемещения его в рабочем пространстве, представляющий собой шарнирно-балансирный манипулятор (ШБМ) 5,На грузонесущей цапфе 7 ШБМ закреплено одно плечо углового рычага 6. Основание 1 закреплено на втором плече этого рычага, 8 основании 1 и на грузонесущей цапфе 7 установлены фиксаторы 8 и 9,Для отсчета угловых положений предусмотрены лимбы 10. Линейки 2 (основные) выполнены с пазами, параллельными их рабочим кромкам, в которых установлены дополнительные съемные линейки 11 с нониусами 12. Точка пересечения двух рабочих кромок...
