Чапчиков

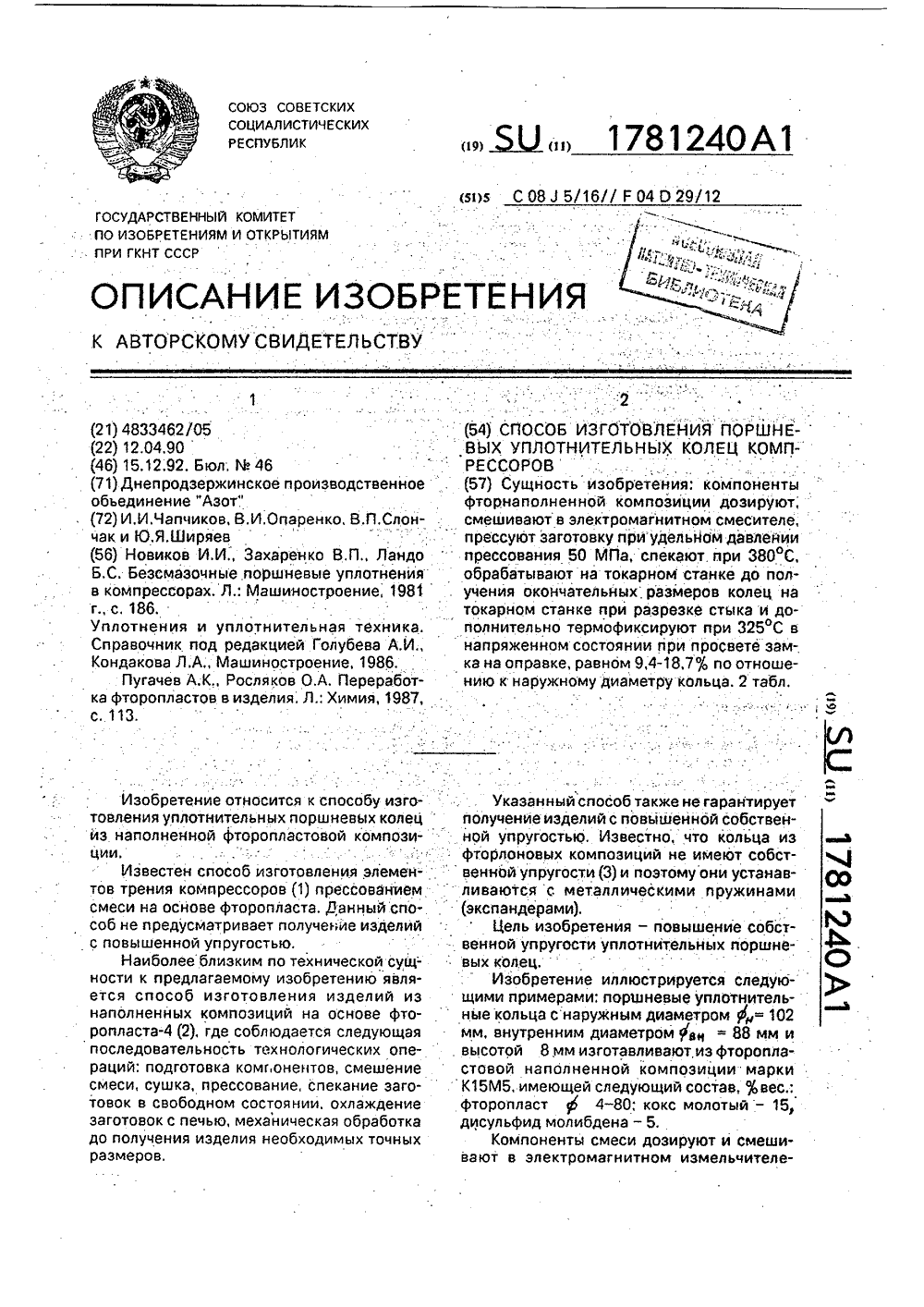

Способ изготовления поршневых уплотнительных колец компрессоров
Номер патента: 1781240
Опубликовано: 15.12.1992
Авторы: Опаренко, Слончак, Чапчиков, Ширяев
МПК: C08J 5/16
Метки: колец, компрессоров, поршневых, уплотнительных
...равный 9,4 о ;12,5 ; 15,6; 18,7% от размера наружного диаметра кольца.Собранные оправки устанавливают в электропечь, нагревают со скоростью нагрева не более 0,5 С в минуту до 325 С, выдерживают при этой температуре 2 ч и охлаждают вместе с печью;/При изготовлении колец по способу- прототипу смешение ведут в аппарате ударно-центробежного типа, прессование смеси осуществляют на гидравлическом прессе при удельном давлении 50 МПа, спекают заготовки в муфельной печи при 380+ 10 С, охлаждают вместе с печью и обрабатывают на токарном станке до получения окончательных размеров поршневых колец при разрезке стыка,Изготовленные поршневые кольца подвергают испытаниям по определению усилий упругости колец,Усредненные результаты испытаний...
Антифрикционная композиция
Номер патента: 1770326
Опубликовано: 23.10.1992
Автор: Чапчиков
МПК: C08J 5/16
Метки: антифрикционная, композиция
...металлургическогокомбината имеют следующий химическийсостав, мас.%:5102 36,5-40,4А 1203 5,9-7,91770326 30 Таблица 1 Рецептура композиций СаО 43,0-47,8М 90 5,8-7,5МпО 0,05-0,46РеО 0,35-1,12Я 1,5-2,1ТЮ 2 Остальноедо 100Для приготовления композиции граншлаки дробят в молотковой дробилке, доизмельчают в электромагнитном иэмельчителеи классифицируют в воздушном классификаторе до окончательной фракции сдисперсностью частиц 10-80. мкм,Базальтовое волокно, применяемое визвестной композиции, измельчают из супертонкого базалыового волокна (ТУ 550244-72) до диаметра 1-33 мкм и длины200-300 мкм.Диоксид кремния (аэросил) марки А(ГОСТ 14922-77) представляет собой высокодисперсную двуокись кремния с удельнойповерхностью 380 м...
Антифрикционная композиция
Номер патента: 1692996
Опубликовано: 23.11.1991
Авторы: Лосев, Недобачий, Хрипко, Чапчиков
МПК: C08J 5/16, C08K 13/04, C08L 27/18 ...
Метки: антифрикционная, композиция
...300 м /ч,Технология приготовления композицийследующая,Компоненты смешивают в смесителе наустановке типа ЭМИ. Процесс смешенияосуществляют в электромагнитном поле спомощью ферромагнитных тел, Затем смеси просушивают при 150 ОС в течение 2 ч иподвергают прессованию в пресс-формепри удельном давлении РМПа в таблетки, Спрессованные таблетки помещают, вэлектрическую печь, где производят их спекание при 380+ 10 С. В дальнейшем таблетки подвергают механической обработке натокарном станке до получения образцов диаметром 20 мм и высотой 25 мм для проведения сравнительных испытаний,Испытания приготовленных образцовпо определению коэффициента трения безсмазки проводят на машине трения типа1692996 Известная композиция Компоненты Содержание...
Полимербетонная смесь
Номер патента: 1576509
Опубликовано: 07.07.1990
Авторы: Котовский, Малахова, Сидоров, Тубольцева, Чапчиков
МПК: C04B 26/10
Метки: полимербетонная, смесь
...цемент, кварцевый пес доменный шлак) смешивают в эл магнитном смесителе типа ЭМИ- шение сыпучих вешеств в жидко компонентов осуществляют в меческом смесителе до получения родной массы.Таблица 1 одержание, мас. 7, в составе омпоненты предлагаемом 1 2 3 4 13изве- стном 16 10 201 10 9 177 Полиизоциона Вода Песок керамзитовый Асбест 10 14 14 9 11 10 10 18 16 10 14 16 10 14 15 ЦементГранулированные отходы ударопрочногополистирола Доменный шпакКварцевыйпесок 44 2 522 29 34 12 Составы полимербетонной смеси -и результаты испытаний приведены в габл, 1 и 2,В качестве сырьевых материалов для изготовления составов полимер- бетонной смеси используют полиизоционат с массовой долей полиизоционатных групп не менее 307., песок каамзитовый с зерновым...
Машина для изготовления литейных стержней
Номер патента: 1574347
Опубликовано: 30.06.1990
Авторы: Куракевич, Лебедев, Лесниченко, Малев, Поворотов, Просяник, Фалитнов, Чапчиков
МПК: B22C 15/24
...в направлении перемещения тележек 3 со стержневыми ящиками 4, а также поворачиваться относительно вертикальной оси машины. При этом преимущественно предусматривается поворот рабочих резервуаоов в направлении их попожения (фиг 1)Машина работает следуюгцим образом.Стержневой яшик 4 (например, для сложного центрового стержня из песчано-смоляной смеси отливки блока цилиндров У-образного двигателя внутреннего сгорания), установленный на транспортной тележке 3, перемешается на позицию надува, где проис 1574347ходит его поджим цилиндром 5 к надувным плитам 15. Открывают запорные устройства 9 на гибком трубопроводе 8, и песчаная смесь под воздействием сжатого воздуха давлением 0,15 - 0,25 МПа поступает из камерного питателя 7 в рабочие...
Рабочий резервуар пескодувной и пескострельной машины
Номер патента: 1155349
Опубликовано: 15.05.1985
Авторы: Лесниченко, Поворотов, Чапчиков
МПК: B22C 15/24
Метки: пескодувной, пескострельной, рабочий, резервуар
...и тем самым потенциальная возможность зкономии воздуха достигается не полностью,Целью изобретения являетсяуменьшение расхода сжатого воздуха.Эта цель достигается тем, чторабочий резервуар снабжен воэду Охопроницаемой перегородкой, установленной на шибере и выполненнойв виде сегмента, дополняющего воздухопроницаемую обечайку до полнойсферы при перекрытом шибером загрузочном отверстии.В связи с образованием полнойсферы воздухопроницаемой обечайки при надуве (выстреле) действие эффекта кумуляции усиливается и врезультате большей концентрацииэнергии воздуха в направлении выдувного отверстия повышается эффективность выдува (выстрела), что соответственно приводит к уменьшениюрасхода воздуха.На чертеже изображено устройство, общий...
Рабочий резервуар пескодувных и пескострельных машин
Номер патента: 1131590
Опубликовано: 30.12.1984
Авторы: Лесниченко, Чапчиков
МПК: B22C 15/24
Метки: машин, пескодувных, пескострельных, рабочий, резервуар
...1, воздухопроницаемой обечайки 2,клапанной камеры З,вдувного клапана 4,шибера 5 с загрузочнымотверстием и сферическим углублением,конйческогонасадка 6 с вен тиляционной плитой и выдувным отверстием, загрузочной воронки 7 и ресивера 8.Устройство работает следующим оЪ- разом.Шибер 5 передвигают до совмещения его загрузочного отверстия с загрузочной воронкой 7, откуда сыпучая или пластичная смесь поступает в сферическую полость воздухопроницаемой обечайки 2, После наполнения полости воздухопроницаемой обечайки 2 смесью шибер 5 передвигают до совмещения его углубления с цилиндрической частью обечайки 2, в результате чего образуется замкнутый сферический объем, заполненный сыпучей или пластичной смесью. К вентиляционной плите конического...
Вольтметр действующего значения напряжения
Номер патента: 1081557
Опубликовано: 23.03.1984
Авторы: Брехов, Терешин, Чапчиков
МПК: G01R 19/02
Метки: вольтметр, действующего, значения
...а выходк одному из дополнительных входов вычислительного блока, другой дополнительный вход которого соеди. нен с выходом аппроксиматора.Ацпроксиматор состоит из узла деления, первый вход которого со,единен с выходом последнего, а вто рой вход - с выходом предпоследнего фильтров низких частот, и узла циклического умножения, первый вход которого подключен к выходу последйего фильтра низкой частоты, второй вход - к выходу узла деления, а выход - к соответствующему дополнительному входу вычислительного блока.На чертеже представлена функциональная схема предложенного вольттелей. Органом автоматизации расчетных операций является вычислитель. ный:блок 3, входы которого соединеныС выходами фильтров 2.1.-2.п низких частОт, а выходщш органом...
Пиковый детектор
Номер патента: 1026067
Опубликовано: 30.06.1983
Автор: Чапчиков
МПК: G01R 19/04
...частотного диапазона устройства.Цель изобретения - расширение частотного диапазона пикового детектора.Поставленная цель достигается тем,50 что в пиковом детекторе, содержащем основной дифференциальный усилитель постоянного тока, неинвертируащий вход которого через резистор соединен с входной клеммой и катодом диода 5 повторитель напряжения,: вход которого через диодно-конденсаторную запоминающую ячейку соединен с выходом основного дифференциального усилителя постоянного тока, а выход соединен с 60 выходной клеммой инвертирующим . входом основного и неинвертирующим входом дополнительного дифференциального усилителя постоянного тока, выход которого соединен с анодом диода, инвертирующий вход дополнительного, дифференциального...
Пиковый детектор
Номер патента: 813268
Опубликовано: 15.03.1981
Авторы: Кузнецов, Мартяшин, Чапчиков, Шляндин
МПК: G01R 19/04
...между входами уси"лителя 5 имеется разность потенциа813268 Формула изобретения Составитель А. ВоронинВоловик Техред МКоштура КорректоР А. Гриценк Редак Подписноеого комитета СССРий и открытийРаушская наб., д. 4/5 Заказ 76 Тираж 732 ВНИИПИ Государствен по делам иэобрете 13035, Москва, Ж, ППП фПатент", г. Ужгород, ул. Проектная, 4 и лов такого знака, что на его выходенапряжение отрицательной полярности,поддержавающее диод б в закрытом состоянии, Ввиду наличия глубокой отрицательной обратной связи, конденсатор 3 запоминающей ячейки заряжается до тех пор, пока напряжение навыходе ЗУ не будет равно амплитудному значению входного напряжения, После прохождения входным напряжениемОр своего экстремального значения,напряжение на...
Амплитудно-временной преобразователь
Номер патента: 746916
Опубликовано: 23.07.1980
Авторы: Мартяшин, Онищенко, Першенков, Чапчиков, Шляндин
МПК: H03K 13/02
Метки: амплитудно-временной
...подключен ко входу15 устройства, два ключа, катуптку индуктивности, которая через один из ключей включена в цепь отрицательной обратной связи усилителя, второй дифференциальный усилитель постоянного тока, в цепь отрицательной обратной связи котороговключен диод, источник опорного напряжения,Фподключенный к неинвертирующему входу второго усилителя, и блок управления, управля. кяций работой ключей 12). Достоинством зтого преобразователя являетсятатостота схемы, недостатком - зависимостьфункции преобразования от параметров магнит.ной цепи что затрудняет получение высокой ста.бильности без использования специальных меркоррекцич.Цель изобретещтя - повышение точности преобразования,Поставленная цель достигается тем, что впреобразователь,...
Пиковый детектор
Номер патента: 662875
Опубликовано: 15.05.1979
Авторы: Кузнецов, Мартяшин, Чапчиков, Шляндин
МПК: G01R 19/04
...состоянии .анавыходеусилителя 2 имеется"напряжение положительной полярности, открывающее диод дибдно-конденсаторнойзапоминающей ячейки 3, Конденсаторзаряжается. Во время заряда конден сатора между входами усилителя 5=ййеется разность потенциалов такогознака, что на его выходе устанавливается напряжение отрицательной по- Олярности, поддерживающее диод 6 взакрытом состоянии. Ввиду наличияглубокой отрицательной обратнойсвязи между выходом повторителя напряжения 4 и усилителем 2 конденсатор заряжается до тех пор, пока йапряжение" на выходе детектора не"станет равййяамплитудйому зйачейию"входного напряжения. После" про%ЬЖце=ния входным напряжением своего амп Олитудного экстремального значениянапряжение на неинвертирующем...
Резьба для выравнивания нагрузки по виткам
Номер патента: 646116
Опубликовано: 05.02.1979
Авторы: Кузьмин, Чапчиков
МПК: F16B 39/30
Метки: виткам, выравнивания, нагрузки, резьба
...с переменным по длине свинчивания двусторонним асимметричнымпрофилем и переменными по длинесвинчивания радиусами впадины резь-"бы, уменьшающимися по мере удаленияот опорной поверхности.30 Асимметрия профиля резьбы обеспечивается применением электрохимической обработки с использованиемконусного катода. При этом максимальный съем металла обеспечивается взоне первого наиболее нагруженногов соединенйвинт-гайка витка, а помере удаления от первого витка съемметалла уменьшается. Той же закономерности следует изменение радиусавпадины резьбы, который в зоне первого рабочего витка за счет максимального съема металлаполучаетсянаибольшим.Асимметрия профиля в сочетаниис увеличенным, изменяющимся по длине свинчивания, радиусом обеспечивает...
Вольтметр действующего значения напряжения
Номер патента: 637680
Опубликовано: 15.12.1978
Авторы: Мартяшин, Цыпин, Чапчиков, Шляндин
МПК: G01R 19/02
Метки: вольтметр, действующего, значения
...выпрямитпогрешность, ислом выпрям ы с выходов унают на вход яется выделе х Оо; на вы елей, возведе Результат с выпрями тел узла 7,в котором ние постоянных сосходе каждого иэ ние их в квадрат и ложения при помо- сравнивается с еди сложенищи блока сравнени меряемого напряжения может быть определено через постоянную составляющую Оо и действующее значение 0 перемен. ной составляющей сигнала на выходе первого выпрямителя 5о к IТ,о (1) где К - коэффициент пропорцйональности, определяемый входным масштабным 11 преобразователем 3.Переменная составляющая 0 сигнала через первую разделительную цепочку 6 поступает на вход второго выпрямителя 5 и также подвергается двухполупериод 2ному линейному выпрямлению. Как и для входного сигнала,...
Преобразователь амплитуды импульсов в интервал времени
Номер патента: 627414
Опубликовано: 05.10.1978
Авторы: Мартяшин, Першенков, Чапчиков, Шляндин
МПК: G01R 19/04
Метки: амплитуды, времени, импульсов, интервал
...диодсоединен с его инвертируюшим входом,выходом ключа и первым выводом катушки индуктивности, резистор первыйвывод которого соединен со входнойшиной устройства, а неинвертирующийвход усилителя постоянного тока соединен с выходом источника опорногонапряжения, о т л и ч а ю ш и й с ятем что, с целью повышения точностипреобразования, и него введены дополнительный ключ, дополнительный дифференциальный усилитель постоянноготока и блок управления, причем инвертируюший вход дополнительного дифференциального усилителя соединен совторым выводом катушки индуктивности, вторым выводом резистора и совходом дополнительного ключа, выходкоторого соединен со входом ключа ивыходом дополнительного дифференциального усилителя постоянного...
Электрод-инструмент для электрохимической обработки резьбовых поверхностей
Номер патента: 622619
Опубликовано: 05.09.1978
Авторы: Кузьмин, Чапчиков
МПК: B23P 1/12
Метки: поверхностей, резьбовых, электрод-инструмент, электрохимической
...цель достигается темчто в предлагаемом электроде-инструменте угол наклона образующей конусасоставляет 20-30 ф,На чертеже представлен элект динструмент общий вид,Катод смонтирован на винипласткруге 2, на котором асимметричноносительио катода установленная рбовая поверхность (болт) 2, подкная к аноду. В процессе обработки в менением межэлектродного з соте происходит переменный ла с витков резьбы. При ми иежэлектродном зазоре прои имальный съем металла пр ом зазоре - минимальный съ :(верхний виток)..Братчикова Техред А., Алатырев КорректорВ. Сердю Редак Подписноеистров СССР света Иноткрытийнаб., д атент, г.ужгород,филиал ППП оектная, 4Таким образом, переменный съем ме-, талла с витков резьбы способствует об" разованию переменных зазоров...
Измеритель параметров двухполюсных цепей
Номер патента: 490362
Опубликовано: 25.06.1978
Авторы: Мартяшин, Цыпин, Чапчиков, Шляндин
МПК: G01R 27/00
Метки: двухполюсных, измеритель, параметров, цепей
...либо усилитель с единичным коэффициентом усиления и аналогичной цепью, положительной обратной связи.490362 Формула. изобретения Филиал ППП г.ужгород,атент,.Проектная Работа измерителя рассмотрена для случая измерения значений параметров Элементов параллельной Я ,С - цепи и Использования в качестве калиброванйого элемента активного сопротивленияПри измерении значения любого из элементов двухполюсника ключ подклю чает этот двухполюсник к измеритель.- ной цепи в момент перехода скнусоидального напряжения Генератора через 11 улевое значение на время Одного пе" риода Т этого напряжения. Элементы 10 к,ЬИ С двухполюсника осуществляют соответственно масштабирование, мас- штабирование с интегрированием и масштабирование с дифференцированием...
Амплитудный детектор
Номер патента: 607153
Опубликовано: 15.05.1978
Авторы: Кузнецов, Мартяшин, Чапчиков, Шляндин
МПК: G01R 19/04
Метки: амплитудный, детектор
...усилителя, и диод,соединенный катодом с выходом блока сравнения, а анодом - с инвертирующим входом дифференциального услителя.На чертеже представлена блок-схемапредлагаемого амплитудного детектора.Амплитудный детектор содержитдифференциальный усилитель 1, диодно-конденсаторную ячейку 2, повторитель 3 напряжения, блок 4 сравнения,резистор 5 и диод б.Амплитудный детектор работает следующим образом,При 11 Ь Ъ 1 тЬ если разность 0ЮВЪ, Ъ Ь (Ь - порог чувствительностиблока 4 сравнения), напряжение на выходе блока 4 сравнения отрицательно,диод б открывается и ограничиваетнапряжение на инвертирующих входахусилителя 1 иблока 4 сравнения науровне выходного напряжения детектора. Между входами усилителя 1 появляется разность потенциалов,...
Вольтметр действующего значения напряжения
Номер патента: 601623
Опубликовано: 05.04.1978
Авторы: Кузнецов, Мартяшин, Чапчиков, Шляндин
МПК: G01R 19/02
Метки: вольтметр, действующего, значения
...й выпрямителей и Ъ фильтров низких частот, выходом связанных с соответствующими входами вычислительного устройства, выход каждого выпрямителя сэединен со вх одом ссэт ветствующегэ фильтра низких частот и эдним и входов последующего выпрямителя, другой вход которого связан с выходом соответствующего фильтра низких частот.Структурная схема устройства представлена на чертеже.Вольтметр содержит выпрямители фильтры низких частот 2-2, вычисл ное устройство 3 и блок индикации 4.Работа устройства заключается в след/6 Тираж 1112 ИИПИ Государственного комит по дедам изобретений и о 035, Москва, Ж, РаушскаПодписноеа Совета Мин рытий наб., д. 4/5ров ССС атентф, г. Ужгород, уд. Проектная, 4 Филиал ППП мителя 1 и происходит...
Устройство для литейного детектирования
Номер патента: 481977
Опубликовано: 25.08.1975
Авторы: Мартяшин, Чапчиков, Шляндин
МПК: H03D 1/06
Метки: детектирования, литейного
...1, имеющегонелинейную характеристику, . Выходноенапряжение детектора 1 поступает на одиниз входов сумматора 2. На второй его входпоступает напряжение с выхода амплитудного детектора 3, функция преобразованиякоторого идентична функции преобразования амплитудного детектора 1, причем входнымнапряжением детектора 3 является,промодулированное при. помоши модулятора4 выходное напряжение интегратора 5.На вход интегратора поступает сумма напряжений, амплитудных детекторов 1 и 3.481977 50 Составитель И,Черняк Редактор А,3 иньковский Текред Н,Ханеева Корректор Т.фисенкр Заказ ЯИзд. М Я,Р Подписное Тираж 902 1 НИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, 113035, Раушская наб., 4 Предприятие...
Цифровой вольтметр действующего значения периодического напряжения
Номер патента: 463913
Опубликовано: 15.03.1975
Авторы: Мартяшин, Пантелеев, Телегин, Чапчиков, Шахов, Шляндин
МПК: G01R 13/02
Метки: вольтметр, действующего, значения, периодического, цифровой
...С 02++С Оц+е 15 г где Со постоянная составляющая сигнала ца выхоле п-го выпрямителя; е - погрешность, обусловлеццая коцечцым числом операций выпрямлеция. Преобразователь цапряжеция в частоту имеет следующую фуцкцию преобразования: С/2 С)2 2 С/С/о ЯС125 где 5 ---- крутизна функции пре 2 С/С/о ДС образовация;Со - начальная частота преобразователя;С/о - постоянное образцовое цапряженпе;463913 Предмет изобретения 7 н=ст о 1+ ( о 2+ +7 о = Го Составитель Н. Трофимов Техред Т, Миронова Корректор Е. Рогайлнна Редактор И. Шубина Заказ 3057 Изд Ун 1246 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Обл. тип, Костромского управления издательств,...
Преобразователь синусоидального напряжения в код
Номер патента: 430504
Опубликовано: 30.05.1974
МПК: H03M 1/52
Метки: код, синусоидального
...к 2 о входу другой интегрирующей ЕС-цепи 4. 3 наченпя величин Л и С цепей 1 и 4 должны быть одинаковы. В интегрирующей цепи 4 начинается переходный процесс. Напряжение на конденсаторе определяется выражениемУ -Ьл12юс) "Р,юС(созв 1 - 1) 15 20 3где- фаза напряжения Ув момент подключения его к интегрирующей це.пи 4;р - угол сдвига между током и напряжением в интегрирующей цепи 4;У, - амплитуда входного сигнала;а - частота входного сигнала;т - постояиная времени интегрирующихцепей 1 и 4.Ввиду того, что момент коммутации напряжения,на интегрирующую цепь 4 выбран из условия =р можно записать Принужденная составляющая напряжения на конденсаторе С интегрирующей цепи 1 относительно момента открывания ключа 3 1 а4рующих цепей 4 и 1....
Бестрансформаторный двухтактный фазовый
Номер патента: 400000
Опубликовано: 01.01.1973
Авторы: Бинин, Вител, Цыпин, Чапчиков
МПК: H03D 5/00
Метки: бестрансформаторный, двухтактный, фазовый
...фтактном фазов о294224 имеет нвходной цепи аухудшающее 5 усложняющеесигналов при пруровня.В предлагаемом устройстве, с целью повышения точности детектирования, параллельно 10 источнику опорного напряжения включены два последовательно соединенных резистора, а место их соединения через дополнительный резистор подключено к ицвертирующему входу дифференциального усилителя. 15На чертеже представлена схема предлагаевого устройства.Приняты следующие обозначения: дифференциальный усилитель 1; цепь 2, 3 обратной связи; транзисторный ключ 4; последователь но соединенные резисторы (делитель) 5; дополнительный резистор 6.Устройство работает следующим образом.Транзисторный ключ 4, включенный параллельно неинвертирующему входу дифференци ального...
Преобразователь амплитуды синусоидального напряжения в частоту
Номер патента: 335617
Опубликовано: 01.01.1972
Авторы: Марть, Ндин, Чапчиков, Шахов
МПК: G01R 19/252, H03M 1/60
Метки: амплитуды, синусоидального, частоту
...технике. Устройство может быть использовано в системах централизованного обегающего контроля и в системах контроля параметров цепей радиоэлектронной аппаратуры.Известны преобразователи амплитуды синусоидального напряжения в частоту, содержащие выпрямитель, интегратор, схему сравнения и ключ,Цель изобретения - повышение быстродействия устройства, Достигается она тем, что вход преобразователя через фазокорректирующую цепь и выпрямитель (без фильтра) соединен со входом интегратора и одновременно через формирователь опорного напряжения постоянной амплитуды и второй выпрямитель (без фильтра) со входом схемы сравнения.На чертеже представлена функциональная схема предлагаемого устройства.Преобразуемое напряжение поступает на формирователь...
Стержневая смесь
Номер патента: 106820
Опубликовано: 01.01.1957
Авторы: Агапова, Игнатова, Лесниченко, Чапчиков
МПК: B22C 1/00
Метки: смесь, стержневая
...такого состая приобретают ость и твертировке сырые аю гся Стержо вьбивается соответс гвуононь пригодна еблению.отработанной игум (ог 1 до 0,5 до 1%). Предмет из етен и я Предметом ися стержневаястеожней,Известные того же назначениястержневые смеси, состоящие изпеска, битума и бентонита, требуютсушки изготовленных стержней ине устраняют полностью пригаротливок,Предлагается применять для изготовления стержней оптимальногосостава смесь, состоящую из песка, битума и бентонита. Изготовление стержней под давлением неменее 20 кги дает беспригарные отливки и исключает их сушку.Состав стержневой смеси:бентонит Били Б- 5 - 6%,битум Били Б- 1,5 - 2 ю/вода - 1 - 2%,песок кварцевый в остальн.Физико-механические свойствасмеси...
