Номер патента: 887542

Опубликовано: 07.12.1981

Авторы: Громов, Козловский, Томильцев, Шаблаков, Ширяев

МПК: C04B 41/14

Метки: керамики, металлизации, паста

...Раушская иаб., л. 4/5Поли исиос Загорская т.пография Упрполиграфизлата Мособлисполкома 3ацстатс. Подготовленную пасту наносят на поверхность ферромагнитной керамики толи,иной 40 - 50 мкм. После опсрацин вжиганя мсталлизационного покрытия осущсств.Г 5 Гют найку металла с фсрритом.П р н м ср 1. Смешивают компоненты, нес. %: РЬО 72,2; 8 Ог 13,4; ВгОв 9,0; ХпО 5,4 и варят нри 1100 в 12 С в тсчсннс часа. После варки полученную фритту раство- р 5 ГОт и нз нес в смссн с ГОрошком ннксл 5 приготавливают насту из расчета 100 г смеси на 30 мл раствора нитроклетчатки в амилаце 1 атс. Мсталлпзационную пасгу, содсржащую, /в. никель 60 и фрнтта 40, наносят на понсръность фсррита слоем 40 50 мкм и нжнгают при 700 - 800 С в течение 30 - 40 мин и...

Номер патента: 884911

Опубликовано: 30.11.1981

Авторы: Богомольный, Каракозов, Ушицкий, Ширяев

МПК: B23K 20/14

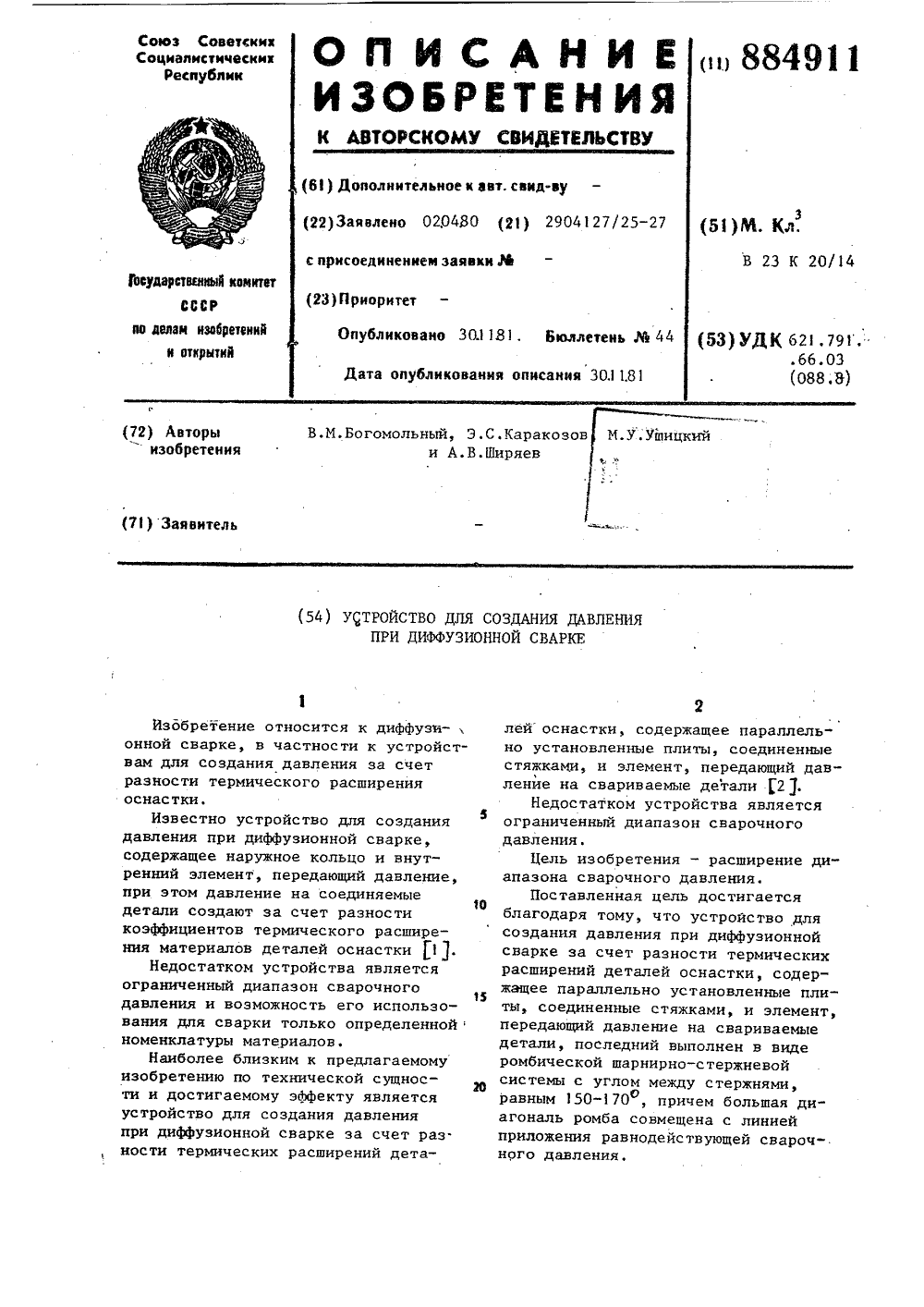

Метки: давления, диффузионной, сварке, создания

...1 представлено устройство, общий вид, на фиг, 2 и 3 - варианты шарнирно-стержневых систем,Устройство содержит параллельноустановленные плиты 1 оснастки, соединенные стяжками 2, пуансон 3,передающий давление на свариваемыедетали, выполненный в виде ромбичес.кой шарнирно-стержневой системы суглом между стержнями 4 и 5, равным 10150-170 , причем большая диагональо6 ромба совмещена с линией приложения давления, а меньшая 7 - с осьюсимметрии пуансона 3 1 фиг.1).Роль пуансона 3 может быть выполиена стержнями 4 и 5, которые при этомизготовлены из материала с большим. коэффициентом термического расширения, чем у материала кольца 8 1 фиг.2),В этом случае пуансон 3 не используют.Применяют также варианты шарнирно-стержневой системы, при...

Номер патента: 884824

Опубликовано: 30.11.1981

Авторы: Евстифеев, Савускан, Смирнов, Шаркова, Ширяев

МПК: B22C 1/20

Метки: литейных, отверждаемых, смесь, стержней, сушкой, тепловой, форм

...из-заобрдзовдння легкоплавких соединений скремнеземом, создает возможность образоцанця пригара на отливках,Недостатком стержневой смеси на основе КО-ССБ являетса также небольшаямеханическая прочность стержней на рас"тяжение. Последнее является следствиемгетерогенности связуюшей системы КОССБ, которая не обеспечивает образование однородной и сплошной пленки назернах кварцевого песка.Добавки неорганических солей увеличивают и без того большую гигроскопичностстержней, вследствие чего они с течением времени теряют свои физико-механические свойства. Это обстоятельство требует дополнительной подсушки готовых стежней, что бывает затруднительно в условиях производства,Цель изобретения - повышение скорости теплового отверждения и...

Номер патента: 883918

Опубликовано: 23.11.1981

Авторы: Шершнев, Ширяев

МПК: G06F 11/00

Метки: диагностики, неисправностей, узлов, цифровых

...а тактовые импульсы через открытую схему И поступают на счетчик 5.Прн несовпадении сигналов элемент 2запускает триггер 3, сигнал с выходакоторого включает индикатор 10, закрывает схему 4 И, фиксируя состояние 40счетчика 5, и открывает блок 9, Поскольку число, записанное в блок заведомо больше числа зафиксированногосчетчиком 5, анализатор 6 вырабатывает сигнал, который через открытуюсхему 9 опроса поступает на вентиль 7,обеспечивая запись содержимого счетчика 5 в блок 8. Блок 8 хранит про"межуточное значение числа тактов доследующего испытания. 30Перед следующим испытанием оператор устанавливает с пульта 12 триггер 3, счетчик 5, проверяеьый и эталонный узлы в исходнЬе положение,перемещает контактные щупы 1 от выходов к входам...

Номер патента: 882928

Опубликовано: 23.11.1981

Авторы: Бобер, Плаченов, Фридберг, Ширяев

МПК: C01C 3/00

Метки: влажностью, газового, заданной, потока

...например 15 ррв, для тарирования первойточки шкалы гигрометра. По предварительно построенному графику зависи"мости влажности газового потока заслоем оксида медиот концентрацииводорода в газе-носителе для заданнойскорости газового потока определяютС - объемную концентрацию водорода,дойолнительного в поток газа-носителя.8 качестве дазатора водорода используют, например, динамический микродозатор шприцевого типа. Определя 50ют расход дозируемого водорода цнеобходимого для получения заданнойвлажности газового потока за слоемоксида медипо формулеИц - С 0,где Ю - объемная скорость потока газаносителя, см/мин,где и - скорость вращения вала электродвигателя доэатора водорода, об/мин;5 - площадь поперечного сеченияпоршня шприца, см 2шаг...

Номер патента: 878362

Опубликовано: 07.11.1981

Авторы: Кабанов, Хованских, Шаповалов, Ширяев

МПК: B07C 5/08

Метки: букс, вагонных, группы, подшипников, полуавтомат, разделения, размерные, роликов

...показаны штриховыми линиями). Прц этом информация о длине ролика от измерительюй станции 3 через устройство 9 формирования сигналов, преобразующее позиционный единичный код в серию импульсов, и счетчик 10 импульсов поступает в устройство 11 цифровой индикации номера размерной группы по длине и устройство световой сигнализации промежуточного накопителя 12, сигнал на выходе которого включает лампочку 13 соответствующего входного отверстия промежуточного накопителя 5, ц оператор направляет и это отверстие, проконтролированный по длине ролик. Если длина ролика превышает допустимый в эксплуатации размер, с измерительной станции 3 длины поступает сигнал, включающий устройство 14 звуковой сигнализации на пульте 7 управления, ц оператор...

Номер патента: 877257

Опубликовано: 30.10.1981

Авторы: Родионов, Фавстов, Ширяев, Шишкин

МПК: F24F 13/08

Метки: вентиляционный, клапан

...по узлу крепления осей в стойке.Вентиляционный клапан содержит орпус 1, в средней части которого расположена стойка 2,.два ряда поворотных створок 3 с осями 4, расположенными в стойке 2 и корпусе 1, и привод, выполненный- в виде тяги 5, соединенной с рычагом 6, связанным с осями 4 створок 3, и снабженным подвижным противовесом 7. Оси 4 створок 3, расположенные в стойке 2, выполнены в виде полуцилиндров 8 и 9, контактирующих между собой в диаметралвной плоскости 10.877257 Формула изобретения Вентиляционный клапан по авт.св, 9 723314, отличающий О с я тем, что, с целью снижения усилий при перемещении створок, однц из рычагов снабжен подвижным противовесом.2. Клапан по п. 1, о т л и ч а - 15 ю щ и й с я тем, что, с целью упрощения...

Номер патента: 876375

Опубликовано: 30.10.1981

Авторы: Дорофеев, Удлер, Циркович, Ширяев

МПК: B23Q 17/02

Метки: головки, поворотно-подъемное, станка

...Б - Б на фиг. 1; на фиг, 4 - разрез В - В на фиг. 1.В корпусе 1 имеется расточка, в которой смонтирован вал;червяк 2 с маховиком 3.В нижней расточке корпуса 1 установлено червячное колесо 4 с внутренней резьбой и цилиндрическим участком и основным фиксирующим механизмом. в виде клеммного зажима.В верхней расточке корпуса 1 также уста. новленфланец 5 с фиксирующим механизмом в виде клеммного зажима. Во фланце 5 поворотно смонтирована втулка б. В цилиндрической части червячного колеса 4 и втулке б смонтирована колонна 7, во втулке б колбнна имеет шпоночное соединение, На колонне укреплена головка станка.Работа устройства заключается в следующем,Г3 8Для подъема или опускания головки следу. ет втулку 6 соединить зажимом с фланцем.5,...

Номер патента: 876141

Опубликовано: 30.10.1981

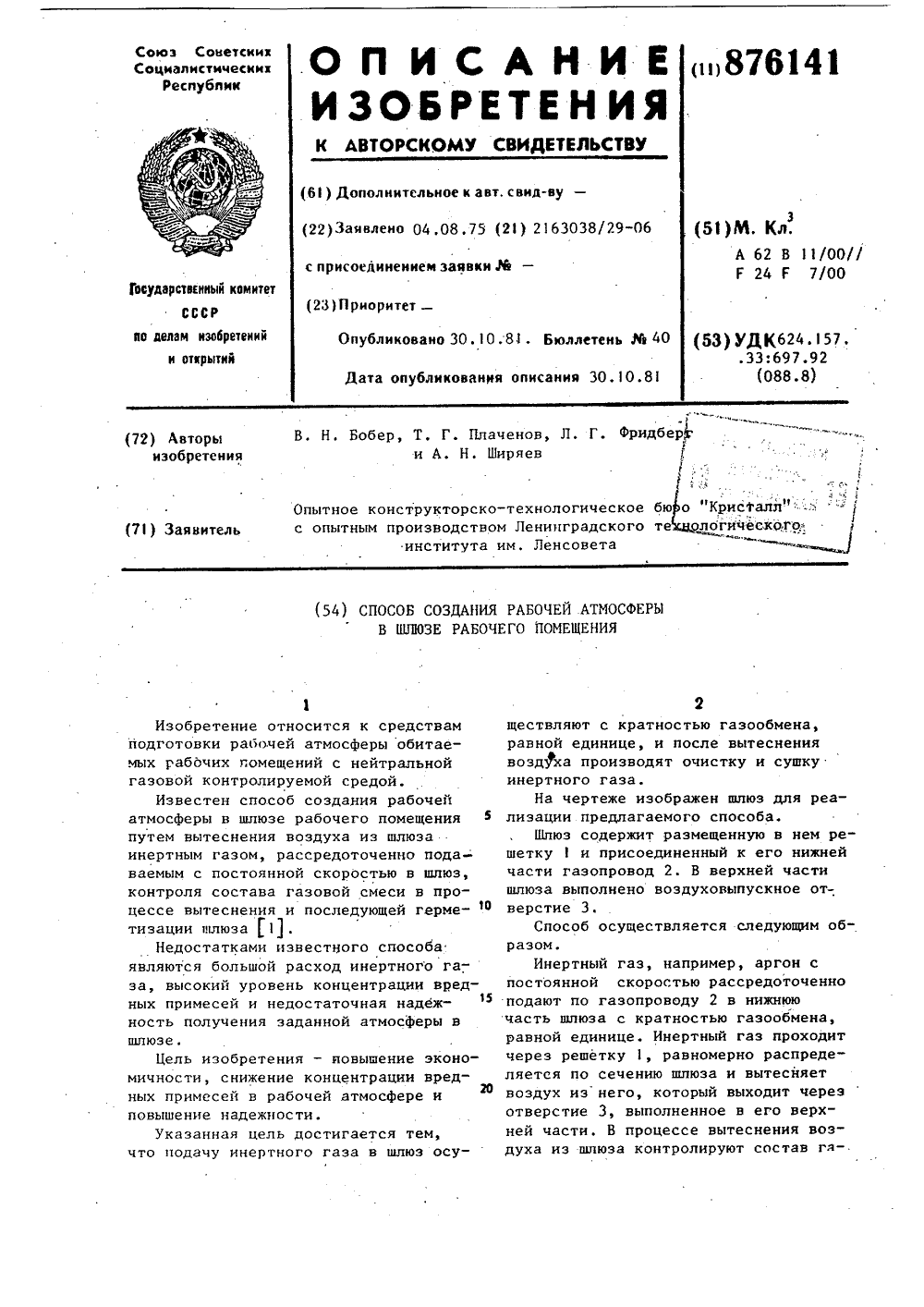

Авторы: Бобер, Плаченов, Фридберг, Ширяев

МПК: A62B 11/00

Метки: атмосферы, помещения, рабочего, рабочей, создания, шлюзе

...содержит размещенную в нем решеткуи присоединенный к его нижней части газопровод 2. В верхней части шлюза выполнено воздуховыпускное отверстие 3.Способ осуществляется следующим образом.Инертный газ, например, аргон с постоянной скоростью рассредоточенно подают по газопроводу 2 в нижнюю часть шлюза с кратностью газообмена, равной единице. Инертный газ проходит через решетку 1, равномерно распределяется по сечению шлюза и вытесняет воздух из него, который выходит через отверстие 3, выполненное в его верхней части. В процессе вытеснения воздуха из шлюза контролируют состав гд-.Составитель В.Сосновскаяедактор Т. Мермелштайн Техред А,Бабинец КорректоР С, Шекм аказ 9423/4В Тираж 469 НИИПИ Государственног по делам изобретений 35,...

Номер патента: 874413

Опубликовано: 23.10.1981

Авторы: Барабаш, Бобров, Ванев, Дунаевский, Керножицкий, Кулаков, Леонов, Ширяев

МПК: B60P 3/40

Метки: клети, прокатной, станины, транспортирования

...с соответствующим установочным отверстием станины,На фиг. 1 изображено устройство длятранспортирования станины прокатной клети, общий вид; на фиг, 2 - разрез А-А нафиг, 1, по фланцу станинььУстройство состоит из двух рам 1 и 2,установленных между консолями 3 и 4 тележек 5 и фланцами 6 и 7 поперечин - верхних8 и нижних 9 станины 10.Рамы снабжены круглыми выступами11 и 12, болты 13 крепят рамы к фланцамстанины 10.Перед транспортировкой станины 10 кней с помощью болтов 13 крепятся две рамы1 и 2, к каждому из фланцев станины, и болты 13, например, затягиваются нагорячо.Выступы 11 и 12, служащие для разгрузкиболтов от среза в центральных частях рам,входят в отверстия горловин станины. Одно из этих отверстий предназначено в станине...

Номер патента: 867402

Опубликовано: 30.09.1981

Авторы: Бобер, Волохонский, Михайлов, Плаченов, Фридберг, Ширяев

МПК: B01D 53/00

Метки: газов, инертных

...ки за ет улучш удобства цель дост ыше я.что ус вленнаяснабженокоторогокости, аи стойка м, осрованнь опрок нованиедном ем соедине ершнна и, на к ом ввовлень распомешено аза корпус, причем цнлинд ложена на днище корпу нческая емкост , которое раз Изобретение относится к устройствам, пред. назначенным для очистки инертных газов от примесей, например, азота и кислорода, путем поглощения последних твердыми поглотителями и может быть использовано в химической, ме 5 таллургической и других отраслях промышленности, где находят применение инертные газы,Известно устройство для очистки инертныхв от примесей, содержащее вертикальный корпус с крышкой и днищем, размещенную10 на осн корпуса цилиндрическую емкость с перфорированным дном, нагреватели н...

Номер патента: 865307

Опубликовано: 23.09.1981

Авторы: Бунков, Королев, Ширяев

МПК: B01D 3/00

Метки: газа, жидкостью, массообмена

...жидкостью, объемырасположенные внутри циркуляционных контуров, позволяет приготовитькачественную, т.е. мелкодисперснуюи стойкую, газожидкостную эмульсию,особенно при дополнительнОй турбулизации этого объема. Подлежащие смешиванию с массой жидкости дополнительные компоненты целесообразно подавать непосредственно в изолированные, заполненные жидкостью, объемы,расположенные внутри когтуров, чтобыуже на первом этапе перемешивания -в турбулентной зоне - получить газожидкостную эмульсию с равномернымраспределением по изолированному объему жидкости всех участвующих в перемешивании компонентов, Приготовлениеэмульсии в изолированных, заполненныхжидкостью, объемах позволяет вводитьочень большие удельные мощности дляаэрации...

Номер патента: 864290

Опубликовано: 15.09.1981

Авторы: Курочкин, Ширяев

МПК: G06F 11/30

Метки: неисправности, регистрации, сигналов

...импульса пачки, фор-.мирователь импульсов, второй элементИ, второй триггер и элемент задержки,.вход которого является синхронизирующнМ входом устройства, выход элементазадержки подключен ко входу установки г, единицу второго триггера, пря 20мой выход которого соединен с первымвходом второго элемента И, второйвход которого соединен с выходом формирователя импульсов, выход второгоэлемента И подключен ко второму входу25первого элемента И и ко входу блока выделения последнего импульса пачки,выход которого соединен со вторым входом элемента запрета и со входом установки в ноль второго триггера,На фиг. 1 приведена блок-схема устройства; на фиг. 2 - временная диаграмма работы устройства.Устройство дпя регистрации сигналовнеисправности (фиг....

Номер патента: 863271

Опубликовано: 15.09.1981

Авторы: Бодягин, Кукулин, Рогулин, Тетенев, Ширяев

МПК: B23K 37/02

Метки: приварки, цилиндрических

...и подвод сварочного тока к ней при сохранении возможности вставлять деталь 17 в захват 8 вручную, а также исключить электрический пробой между деталью 17 и иэделием 18. Внутри передней части корпуса 1 укреплена медная на садка 19, выполняющая функцию опоры и сопла. На наружной резьбовой поверхности передней части корпуса 1 установлены две гайки 20, а между ними втулка 21, на которой закреплены две дополнительные опоры 22, расположенные диаметрально противоположно. Для фиксации углового положения втулка 21 снабжена винтом 23 с контргайкой 24, а на корпусе 1 выполнены продольные пазы, Для защиты подвижных частей от брызг расплавленного металла внутри насацки 19 укреплена керамическая шайба 25, которая охватывает захват 8 с минимальным...

Номер патента: 863059

Опубликовано: 15.09.1981

Авторы: Ширяев, Яковлев

МПК: B21D 1/02

Метки: дисков, правки, типа

...цель достигается тем, что нажимной механизм снабжен эластичной накладкой, закрепленной со стороны опорного мехайизма.На чертеже схематически показано устройство, разрез.В станине 1 выполнена кольцевая направляющая канавка с коническим дном, в которой усТановлены конические правильные ролики 2 в обойме. Эластичная накладка 3 закрепляется на лажимном диске 4.Устройство работает следующим образом.Станина 1. устанавливается, например,на опорную плиту вертикального сверлильного станка, а нажимной диск 4 закрепляется на шпинделе станка (не показаны).Шпиндель приводится во вращение, станина 1 центрируется относительно шпинделя, и на ее ролики 2 укладывается масло защитная шайба. Эластичную накладку 3приводят в соприкосновение с маслозащитной...

Номер патента: 693749

Опубликовано: 07.09.1981

Автор: Ширяев

МПК: F21V 5/00

Метки: потока, рассеиватель, светового

...волокон.На чертеже изображен рассеивательсветового потока. формула изобретения Рассеиватель светового потока,содержащий корпус с оптическим элементом, о т.л и ч а ю щ и й с я тем, 30 что, с целью получения симметричной Рассеиватель светового потоха водержит корпус с оптическим элементом: 1, выполненным в ниде тонких стеклянных волокон 2, уложенных друг на друга параллельно или по иной заданной системе, и имеющих плоские полированные торцы 3 и 4, перпендикулярные осям волокон.Рассеивание потока осуществляется следующим образом,Лучи светового пучка испытываютв стеклянных волокнах 2 многократноеполное внутреннее отражение. Вследствие этого все лучи, будучи параллельны на входе волокна, выходят изнего в разных направлениях,...

Номер патента: 861042

Опубликовано: 07.09.1981

Авторы: Бессуднов, Васильев, Зудин, Ширяев

МПК: B24B 45/00

Метки: крепления, круга, шлифовального

...конца втулки 3 имеет форму конуса. На внешнем конце втулки 3 выполнены два наружных радиальных выступа 8, Каждый выступ 8 взаимодействует с Г-образным пазом 9, выполненным на внутренней поверхности стакана 10, охватывающего втулку 3, Нижняя часть внутренней поверхности стакана 10 выполнена в виде конуса 11, контактирующего с конусом 7 втулки 3, На торце стакана 10 установлено кольцо (прокладка) 12 из эластичного материала,Устройство азом.В исходном положении устройства выступы 8 находятся в нижней части пазов 9.После одевания круга 2 на конец 1 оправки устанавливают устройство. При этомвтулка 3 упирается торцом в круг 2. Стакан 10, продолжая перемещаться в сторону круга 2, нажимает конусом 11 на лепестки 4 и заставляет их кольцевые...

Номер патента: 860872

Опубликовано: 07.09.1981

Авторы: Гилязетдинов, Ивченко, Кравцов, Нескоромный, Ширяев, Шохин

МПК: B04C 11/00

Метки: гидроциклон

...разделения.Известен гидроциклон, включающий корпус, выполненный в виде цилиндрической обечайки с тангенциальным входным патрубком и двух усеченных конусов, примыкающих большими основаниями к цилиндрической обечайке и снабженных патрубками860872 10 г Ыю лют ЮЬЫУбУ щ;Г оставитель МТехред М,ЛагуткииЙдамак Корректо Н. Ахмедо лахова едак Тираж 661нного комитета СССРений и открытийРаушская наб., д. 4/5 Изд.54ВНИИПИ Государств по делам нзобре13035, Москва, Ж,Подписное аказ 6 агорская типография Упрполиграфиздата Мособлисполком 3Гидроциклон содержит корпус, состоящий из цилиндрической обечайки 1 с тантенциальным входным патрубком 2 и двух усеченных конусов 3 и 4, примыкающих большими основаниями к цилиндрической обечайке 1 и снабженных...

Номер патента: 859132

Опубликовано: 30.08.1981

Авторы: Бессуднов, Васильев, Зудин, Ширяев

МПК: B24B 45/00

Метки: крепления, круга, шлифовального

...диска 4 установлены четыре штифта 7.В устройстве по второму варианту конец 1 оправки с наружной стороны круга 2 имеет два диаметрально про 859132тивоположных идентичных боковых упора 3, выполненных в частности, заодно целое с оправкой. Со стороныкруга 2 в упорах 3 выполнены два идентичнь.х глухих паза .8, расстояние между:концами упоров 3 меньше посадочйого отверстия круга 2. На конце 1оправки сидит съемный диск 4, в котором Эыподнены две диаметрально противоположные. одинаковые. прорези Б свыступами 9. Между кругом 2 и диском4 установлена пружина 6.Устройство по первому вариантуработает следущцим образом,После надевания круга 2 на оправ;ку устанавливают пружину 6 и диск 4..При нажатии на диск 4 пружина 6 сжимается, а прорези 5...

Номер патента: 856775

Опубликовано: 23.08.1981

Авторы: Бессуднов, Васильев, Зудин, Ширяев

МПК: B24B 45/00

Метки: крепления, круга, шлифовального

...втулки 4, в которой возникают усилия, направленные к кругу,достаточные для его крепления наоправке при вращении. При раскреплении круга 6 к выступу 8 стакана 5прикладывают усилие по направлениюстрелки А и снимают стакан 5 с втулкой 4 с оправки,В устройстве по второму вариантуна конце 1 оправки выполнена кольцевая канавка 9, в которую входитвнутренний кольцевой выступ 10 втулки4 из упругого материала, заключеннойв стакане 5, опирающемся на круг6 своим основанием, Внутри стакана 5выполнен кольцевой выступ 11, внутренний диаметр которого меньше наружного диаметра втудки 4. Втулка4 выполнена в виде стакана, к днукоторого прижата головка штока 12,проходящего через дно стакана 5 и находящегося под воздействием пружины13 сжатия. На...

Номер патента: 853189

Опубликовано: 07.08.1981

Авторы: Василенко, Жуков, Клочко, Куценко, Малашенко, Ширяев

МПК: F04D 29/66

Метки: вертикальный, насос

...которого к диаметру входа центробежного колеса равно 1,1 - 1,25 111,Ограниченная величина кавитационного запаса на входе заставляет для обеспечения безкавитационной работы дополнительно заглублять вниз предвключенное и центробежные колеса. При таком исполнении насоса вследствие большой консольности установки центробежного колеса, насос подвержен, повышенной вибрации и увеличению динамических нагрузок на элементы крепления. При работе в режиме развитой кавитации с замыканием кавитационных каверн за пределами решетки предвключенного шнека ввиду малого расстояния между шнеком и колесом возможно кавитационное разрушение лопастей центробежного колеса, что снижает надежность насоса.Целью изобретения является повышение надежности насоса и...

Номер патента: 852925

Опубликовано: 07.08.1981

Авторы: Золотарева, Ледебев, Сергунин, Тихонов, Филимонов, Ширяев

МПК: C09D 11/16

Метки: туш

...весовом соотношении их 1:1:0,6соответственно, дополнительно вводяткислотный или основной краситель,аммиак (25%-ный) и казеин при следующем соотношении компонентов, вес.ч.:Люминофор 22-28Антисептик 36-44Краситель 1-9Казеин 100-130Аммиак .(25-ныйводный раствор) 5-6 ЗОЭтиленгликоль 40-50Вода 740-790П р и м е р 1, Готовят тушь состава, вес.ч.:Люминофор оранжевокрасный 612 Т 27Кислотный красный 2 С 1Кислотный ярко-.красный 7Формалин 17 4 ОКазеин 126Концентрированный аммиак водный 5Бура 17Этиленгликоль 4245Фенол 10Вода 748В питьевой воде растворяют при60 - 70 оС казеин, аммиак, буру, Феноли этиленгликоль. К полученному раство ру добавляют люминофор. Отдельнопри той же температуре растворяют краситель. Растворы сливают, перемешивают,...

Номер патента: 852921

Опубликовано: 07.08.1981

Авторы: Золотарева, Лебедев, Сергунин, Тихонов, Ширяев

МПК: C09D 5/22

Метки: краска, печатная

...поликонденсатов канифоли с малеиновым ангидридом ифталевого ангидридас пентаэритритом сльняным полимеризованным масломНефтяная фракция ст.кип. 350-380 оС 25-45Раствор пентаэритритового эфира малеинизированной канифолив смеси льняного итрансформаторного ма-.сел 15-%5оРаствор фенолформальдегидной смолы в льняном масле 10-20 40Полиэтилен 20-30Нафтеиатно-кобальтовый сиккатив 10-20П р и м е р 1. Готовят краску состава, вес.ч,: 45Люминофор оранжевокрасный 612 Т 380Лак красный ЖБ 100Фирнис 11003 375ПМ 35Лак 6-03 25Лак 6-04 20Паста ПП 25Сиккатив 15Готовят замес компонентов в замесочной машине с лопастной мешалкой,после чего проводят его диспергирование на валковой краскотерочной машине.П р и м е р 2. Готовят краску состава, вес.ч.:Люминофор...

Номер патента: 850239

Опубликовано: 30.07.1981

Авторы: Голобоков, Клюйков, Суглобов, Ширяев

МПК: B21B 31/00

Метки: валков, клети, прокатной, узел

...При работе устройства с цельюуменьшения угла перекоса между осями подушки 5 и валка 4 направляющие 6взаимодействуют с подушкой 5 по поверхностям, образующие которых представляют собой, дуги радиусов Й и Й 25Лс центрами в точке, лежащей на осипротивоположной опоры.Подстройка валков в процессе прокатки осуществляется следующим образом.ллф5 оПри смещении полосы с оси прокатки датчик положения полосы формирует управляющий импульс, под действием которого рабочая жидкость от сети высокого давления подается в полости 35 гидроцилиндра 9 (в полостьпри смещении полосы влево, в полость вправо) . Поступательное движение штока через тяги 8 и планку 7 передается направляющими 6, что приводит к пере О мещению подушки 5 и повороту верхнего рабочего...

Номер патента: 836063

Опубликовано: 07.06.1981

Авторы: Золотарева, Сергунин, Тихонов, Ширяев

МПК: C09D 11/08

Метки: краска, офсетной, печати

...фракцияс т.кип. 350380 С (МП) 140-190 90-120 20-50 650 .150 Двуокись титанаГФЛТОлифа натуральнаяльнянаяМП Сиккатив 12030 50 Показатель 0,10 0,10 0,5 0,4 0,1 0,0 0,60 0,25 ИСП. При толщине .слоя краски 3 мкм интенсивность люминесценции равна 0,4 единицы оптической плотнос- ти. Прочность к истиранию оттисков толщиной 2 мкм с исходной оптической плотностью 1,8, характеризуемая остаточной оптической плотностью оттисков при их истирании на специальном приборе, составляет 0,25.Цель изобретения - снижение интенсивности люминесценции краски, повышение ее непрозрачности по отношению .к ультрафиолетовому свету и повышение прочности печатных оттисков к истиранию.Данная цель достигается тем, что краска в качестве связующего...

Номер патента: 823132

Опубликовано: 23.04.1981

Авторы: Мараков, Ширяев

МПК: B28B 3/02

Метки: корпусов, сахарниц, формования, чай-ников, шаблон

...формуемого изделия. В верхней часпт ролика имеется канавка 4 для его привода посредством клинового ремня. Профильные элементы 3 (один или несколько) предназначены для формования дна и стенки изделия до трудноформуемого участка. Наклонное положение проетльных элементов 3 улучшает условия формования, так как при этом появляются.силы, спо8233собствующие движению массы вверх постенке.Гипсовая форма 5 с заложенной вовнутреннюю полость формы заготовкой иэкерамической массы с влажностью 22%в виде шайбы устанавливается в патронполуавтомата, Патрон приводится во вращение. Шаблон зигзагообразным движением вводится в полость гипсовой формы,касается массы и начинает медленно двигаться вниз и в сторону от оси вращенияформы, приближаясь...

Номер патента: 822921

Опубликовано: 23.04.1981

Авторы: Бунков, Королев, Ширяев

МПК: B06B 1/20

Метки: генератор, давленияв, жидкости, импульсов

...полого поршня с отверстиями, исполняющего роль устройства для подачи газаНа чертеже изображен генератор, продольный разрез,Генератор содержит корпус 1, привод ввиде соленоида 2, охватывающего корпуси вибрирующий элемент в виде полого поршня 3 с отверстиями 4. Нижняя часть корпуса 1 снабжена патрубком 5 ввода газа.Генератор работает следующим образом.При установке генератора в днище аппарата, содержащего жидкость для перемешивзниячерез поршень 3 в жидкость подают гзз, который выходит в виде пузырьков. Во времявключения тока, проходящего через соленоид2, поршень 3 поднимается до.краев корпуса,При этом генерируется волна сжатия и гидропоток;При выключении тока поршень 3 пздает в нижнюю часть корпуса, вследствии чегогенерируется волна...

Номер патента: 822905

Опубликовано: 23.04.1981

Авторы: Кобелев, Подволоцкий, Ширяев

МПК: B04B 1/00

Метки: разделения, смесижидкостей, центрифуга

...Следует отметить, что измене ние соотношения содержания компонентов смеси вызывает перераспределение расходов через отверстия. Известно, что существует зависимость между режимом течения нефтеводяной смеси впроточном отстойнике и качеством очистки. Так., например, снижение при проточном отстое числа Рейнольдса от значения 7500 до 2500 увеличивает.в 2,7 раза степень очистки, которая достигает 95.Рассмотрим течение кольцевого потока нефтеводяной смеси в роторе без радиальных пластин (фиг. 3), Число Рейнольдса определяется по формуле 30 35 Я, 55/ п53 г где ( - расход жидкости, м /с.Подстановка полученных соотношений в формулу (1) позволяет получить число Рейнольдса для ротора с глад 60 кими стенкамик = - (2)Се,- руэгде О - внутренний...

Номер патента: 819045

Опубликовано: 07.04.1981

Авторы: Фавстов, Цысковский, Ширяев, Шишкин

МПК: B66C 9/08

Метки: колесо, ребордами, ходовое

...Гнезда реборд сообщены с внутренними поверхностями ободасквозными каналами 7. Между крышками20 б и прилегающими поверхностями колесаустановлены уплотнительные прокладки 8,а в расточках колеса закреплены трубки 9,являющиеся продолжением сквозных каналов 5,25 В кольцевых канавках установлены выполненные из фильтрующей сетки разъемные кольца 10. Полости, образованныекрышками б и внутренними расточками колеса, разделены перегородками 11 на секло ции. В каждом гнезде 3 установлен пористый элемент 12, входящий в коническую расточку 13. Крышки 6 снабжены масленками 14.Ходовое колесо работает следующим образом.Собранное и установленное на место колесо через масленки 14 заполняется жидкой смазкой, Затем его поворачивают вхолостую до тех пор,...

Номер патента: 818694

Опубликовано: 07.04.1981

Авторы: Данилов, Ширяев

МПК: B21B 39/02

Метки: ctaha, кольцевой, приемному, прокатного, рольгангуобжимного, слитко-подачи

...конструкция обеспечивает 20 уменьшение времени доставки слитков, вособенности от дальних колодцев, снижение энергозатрат, так как используется энергия движения груженого слитковоза по наклонной плоскости, 8186943фнг. 5 - то же, с наклонными верхними рельсовыми путями.Устройство слиткоподачи (фиг. 1) содержит слитковозы 1, рельсовые пути в вертикальной плоскости, образующие верхние наклонные 2 и нижние горизонтальные 3 рельсовые пути, троллеи 4, соединяющие участки, содержащие рельсовые пути, установленные на подвижные в вер. тикальной плоскости платформы 5, которые установлены в вертикальных направляющих 6 отдельно стоящих стоек 7, жестко смонтированных на фундаментс. Платформы 5 снабжены приводом 8 их подъема. Рельсы верхних и...
