Ширяев

Номер патента: 1391589

Опубликовано: 30.04.1988

Авторы: Адигамов, Ларина, Сурмилов, Ширяев, Янкин

МПК: A43D 11/14

Метки: вакуумного, заготовок, обуви, увлажнения

...9 включены в обеих камерах Вакуумцьй 40 насос 6 соединен через клапан отсечки 19 с вакуумированцой емкостью 8.Клапаны отсечки 11 и 12 вакуумных камер 1 и 2 от вакуумного насоса 6 закрыты, клапаны отсечки 17 и 18 вакуумных камер 1 и 2 от вакуумированцой емкости 8 закрыты. Клапан 13 напуска воздуха в верхнюю камеру 1 закрыт, клапан 14 цацуска воздуха в нижнюю камеру отнрит. Клапан 15 дозатора по 50 дачи води в наро ецератор 7 закрыт.Переключатели 16 сообщения парогенератора 7 г вакуумными каерами вклю-. чен ца цн:нннакуумную камеру 2,Устройств. Работает гледующим образом.Открверь , авернют на цержатечи .О, ;гнвв в а 1)узоповыгрузочцом отсеке 3, ся кц эаготоок обуви 21. После этого дверью 4 герметизируют загрузочцо-выгрузочцый отсек....

Номер патента: 1390280

Опубликовано: 23.04.1988

Авторы: Коростелев, Мазуровский, Селюжицкий, Ширяев

МПК: B01D 21/02, D21C 11/00

Метки: многокамерном, многокамерный, осветления, осветлителе, осветлитель, суспензии

...камере 6 осуществляют5 процесс уплотнения шлама, в результате чего жидкая осветленная фаза суспензии вытесняется в верхнюю часть камеры и отводится через кольцевой коллектор 18 и патрубок 20. Уплотненныи шлам скребками 15 сгребают и удаляют с помощью средства 4 для отвода уплотненного шлама. Из вьпперасположенной камеры 7 осветленную суспенэию отводят через кольцевой коллектор 17 и патрубок 19.Благодаря перераспределению концентрации твердого вещества в поступающей на осветление суспензии в вышерасположенную камеру 7 поступает суспензия с концентрацией шлама ниже, чем в исходной суспензии, что приводит к значительному увеличению скорости осаждения в ней шлама и, соот ветственно, повышению производительности процесса по осветленной...

Номер патента: 1390248

Опубликовано: 23.04.1988

Авторы: Еронько, Пилюшенко, Понужаев, Труханов, Шестопалов, Ширяев

МПК: C21D 1/673, C21D 9/46

Метки: агрегат, листов, рессорных, термообработки, формовки

...рессорных листов производится следующим 55образом.Вначале линейки 17 (фиг. 1), прижаты одна к другой и подняты в крайнее верхнее положение гидроцилиндром 18. Шток гидроцилиндра 27 механизма выгрузки из печи 28 поднятвверх, рама 5 приведена в горизонтальное положение гидроцилиндрами 14,Заслонка 10 отодвигаетсч от кассеты8 благодаря тому, что ролики 11 соприкасаются с копирами 19, При этомпружины 29 имеют наибольшее сжатие,Толкатель 24 опущен в крайнее нижнее положение приводом 25, Башмаки30, в пазах которых располагаютсяна ребре нагретые рессорные листы31, сталкиваются с неподвижных 32 печи 28 на подвижные направляющие 33.Линейки 17 опускаются гидроцилиндром 18 в крайнее нижнее положение,листы 31 оказываются в прорезях...

Номер патента: 1385224

Опубликовано: 30.03.1988

Автор: Ширяев

МПК: H03B 7/14

Метки: генератор

...4 Изобретение относится к радиотехнике СВЧ и предназначено для генерирования СВЧ мощности,Цель - увеличение выходной мощ 5ности.На чертеже изображен генератор.Генератор содержит суммирующийцилиндрический, резонатор 1, на окружности которого расположены отрезки 2коаксиальных линий, связанные черезотверстия 3 связи, на противоположных концах отрезков 2 коаксиальныхлиний установлены генераторные диоды 4, а в средней части расположены 15согласованные нагрузки 5, а такжеэлемент 6 связи с внешней нагрузкой.Средняя часть 7 суммирующего цилиндрического резонатора 1 выполненас уменьшенным диаметром, Генератор 20также содержит выводы 8 питания ивинт 9 перестройки частоты,Генератор работает следующим образом.Через выводы 8 питания генераторные...

Номер патента: 1383361

Опубликовано: 23.03.1988

Автор: Ширяев

МПК: G06F 11/30

Метки: блока, логического

...элемента 10 загрета поступает на реверсирующий вход формирователя 7, который при этом возвращается в предыдущее состояние (формирователь 7 может быть выполнен, например,25 30 35 40 45 50 55 на основе счетчика, работающего в режиме сложения и вычитания).Кроме того, сигнал ошибки через элемент 13 задержки (на время реверса формирователя 7) поступает на вход элемента И 12, в котором осуществляется опрос результата дополнительного сравнения с предыдущим состоянием формирователя 7,Если результат дополнительного сравнения положительный (имеет место сбой протяжки), импульс опроса с выхода элемента 13 задержки через открытый элемент И 12 запускает триггер 15, регистрирующий сбой протяжки, и через элемент ИЛИ 14 сбрасывает триггер 11, который...

Номер патента: 1378007

Опубликовано: 28.02.1988

Авторы: Ширяев, Эйрих

МПК: H03B 7/14

Метки: генератор, свч

...Л.Сердюкова Корректор В. Бутяга Редактор М.Бандура Заказ 888/53 Тираж 928 Подпи сное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Генератор СВЧ работает следующим образом, 20При подведении напряжения питания к генераторному диоду 4 в отрезке коаксиальной линии, образованной цилиндрическим отверстием 3, выполненным в корпусе 2 объемного резонатора 1, и центральным проводни" ком 6, возбуждаются колебания. Если частота этих колебаний не совпадает ,с резонансной частотой объемного резонатора 1, то они гасятся в погло ,тителе 5. Наличие выступа 7 шириной ьа/4, где- резонансная длина волны...

Номер патента: 1376217

Опубликовано: 23.02.1988

Авторы: Бабиков, Коричев, Михайлов, Рязанов, Ширяев

МПК: H03B 5/40

Метки: генератор, ультразвуковой

...ключи имеют конечное время выключения или время рассасывания зарядов С , и С р (Фиг,2 и) по отношению к управляющим сигналам с первого 16 и второго 17 согласующих трансформаторов, Время замкнутого состояния Сэ первого и второго транзисторных ключей 2,3 становится больше времени СГ их разомкнутого состояния, Дпя компенсации этого эффекта образован дополнительный параметрический контур из Формирователя 18, второго компаратора 19 и второго элемента И 13, По командам триггера 15 формирователь 18 Формирует импульсы, амплитуда которых пропорциональна среднему току подмагничивания с коэффициентом пропорциональности, равным среднему сопротивлению нагрузки (в этом проявляется параметризм компенсации). Второй компаратор 19 сравнивает...

Номер патента: 1376216

Опубликовано: 23.02.1988

Авторы: Бабиков, Коричев, Михайлов, Рязанов, Ширяев

МПК: H03B 5/40

Метки: генератор, ультразвуковой

...только дросселем 7, Но датчик 16 перегрузки прекращает его рост за счет выключения первого силового транзисторного ключа 1 в момент времени с, и обеспечивает его двухпозиционную стабилизацию с гистерезисом 4 1 (фиг.2 е), Первая 18 и вторая 19 входные обмотки трансформатора 15 тока и выходная обмотка 20 имеют количество витков соответственном,ч ,ю и протекающие через нихзфтоки соответственно 1, 1 , 1,. На третьем интервале времени имеет место равенство При 1 = 1 , защита срабатывает,вызывая замыкание управляемого тран(3) э зисторного ключа 17 и размыкание первого силового транзисторного ключа 1.К этому моменту уравнение (1) принимает вид где,э.- значения соответствующих токов в этот момент.Ток д замыкаясь по цепи: вторая входная обмотка...

Номер патента: 1375763

Опубликовано: 23.02.1988

Авторы: Блинов, Загитов, Ильин, Коваленко, Поляков, Санкин, Ширяев

МПК: E04C 5/03

Метки: арматурный, периодического, профиля, стержень

...смещен относительно центра 5 сечения стержня в сторону ребра 3 меньшего радиуса, Смещение А центра окружностей, меньший В, и больший Ких радиусы определены по формулам: где 11 - высота ребра 2 большего , диуса,г - радиус поперечного сечениястержня,35Величина смещения центра 4 в пределах 0,55-0,6 высоты ребра 2 принята из условия приблизительно равных объемов ребер 2 и 3, что повышает устойчивость технологического процесса прокатки арматурного стержня. Принятые соотношения радиусов окружностей профиля ребер обеспечивают свинчиваемость арматурного стержня с резьбой соединительного или крепеж 45 ного элементов б путем зацепления с ними только ребер 2, при этом ребра 3 опираются на витки резьбы элементов б. Ребра 2 и 3 могут быть...

Номер патента: 1373888

Опубликовано: 15.02.1988

Авторы: Бражник, Черкасских, Ширяев

МПК: F04D 29/04

Метки: насоса, разгрузочное, центробежного

...вторым барабаном 2, жестко закрепленным на валу 3, сообщена с зоной 9 низкого давления. Первый барабан 1 уста -новлен с примыканием его торцовой по. вархности к торцовой поверхности второго барабана 2 и с возможностью осевого перемещения вдоль вала 3, В барабанах 1, 2 со стороны примыкающихповерхностей выполнены цилиндрические расточки, образующие дополнительную камеру 10, а во втором барабане 2 - каналы 11, сообщающие дополнительную камеру 10 с зоной 9 низкого давления. При этом в дополнительнойкамере 10 установлена втулка 12 изматериала с коэффициентом линейногорасширения большим, чем у материалабарабанов 1, 2. Кроме того, в дополнительной камере 1 О коаксиально валу 3 установлена предварительно сжатаяпружина 13. Степень сжатия...

Номер патента: 1368735

Опубликовано: 23.01.1988

Авторы: Доровский, Мохов, Ширяев

МПК: G01N 21/66, G01N 27/62, G03B 41/00 ...

Метки: изображений, неоднородностей, образцах, пластинчатой, регистрации, формы, электрических

...питающего электрического поля по характеру проявления в электролюминесценции. Так, например, причастотах модуляции свыше 60 Гц газовые включения изображаются как высо- Вкоэлектропроводящие включения в связи с сильной ионизацией газа, в диапазоне частот 40-60 Гц наблюдаетсянеустойчивый режим люминесценции, ниже 40 Гц люминесценция не наблюдает сяПри охлаждении образца в газовыхвключениях происходит поочереднойпереход различных компонент газовойсмеси в жидкое состояние, что приво дит к резкому снижению интенсивностиэлектролюминесценции образца. По характеру зависимости интенсивностилюминесценции от температуры, обусловленной различной ионизацией газо вых включений, можно судить о суммарном и компонентном составах газовыхвключений....

Номер патента: 1368609

Опубликовано: 23.01.1988

Авторы: Бабушкин, Беспалова, Виноградов, Петров, Сооляттэ, Ширяев

МПК: F28D 15/02

Метки: теплообменник

...А,Шанд 606 Подписиого комитета СССРий и открытийРаушская наб., д, 4 аказ 271/3В Тираж НИИПИ Государствео делам изобрет 35, Москва, Жная, 4 Производственно-полиграфическое предприятие, г. Ужгоро Изобретение относится к теплообменному оборудованию, может бытьиспользовано в промышленной энергетике для охлаждения уходящих газовявляется усовершенствованием изобретения по авт. св. У 1265454.Целью изобретения является повышение жесткости конструкции теплообменника.На фиг1 представлен корпус теплообменника, вид сверху; на фиг,2 одна из сторон корпуса, поперечныйразрез,Теплообменник содержит корпус 1 ссечением в виде квадрата, поставленного на угол, на верхних смежных сторонах которого выполнены поперечныещели 2 с буртиками;...

Номер патента: 1361496

Опубликовано: 23.12.1987

Авторы: Цирульников, Ширяев

МПК: G01V 1/52

Метки: акустического, каротажа, прибор, скважинный

...от положения комму" излучатель 4, приемники 5 и 6 давле татора информационный сигнал с однония и контрольные излучатели 7 и 8, го из приемников 5 и 6 подается на Преобразователи помещены в компенси- вход усилителя блока 1 электроники. рованные герметичные объемы, запол- Если к входу усилителя подключен ненные электроизоляционной звукопро- в данном такте работы приемник 5, то водящей жидкостью 9. Приемники 5 и 6 25 информационный сигнал с приемника 5 установлены на внешней поверхности усиливается и по геофизическому кавтулок 10 и 11, выполненных из ферро- белю передается на наземный пульт, магнитного материала, которые через где по его храктеристикам (форме, диски 12 и 13 соединены с корпусом амплитуде, частоте) оценивается пра-.3...

Номер патента: 1360765

Опубликовано: 23.12.1987

Авторы: Богатырев, Вережникова, Немилов, Ширяев

МПК: B01D 19/00

Метки: дегазатор

...что повышает качестворегенерации рабочей жидкости. Формул а Дегазатор, содержащий корпус спатрубками для подключения вакуумного насоса и подвода и отвода рабо 40 чей жидкости, нагреватель, форсункуи экран, о т л и ч а ю щ и й с ятем, что, с целью более полного удале"ния газообразных продуктов и легкихфракций, экран выполнен в виде45 обратного конуса с загнутыми внутрькраями и установлен на нагревателе,а форсунка размещена в вершине обратного конуса, причем дегазатор снабжен установленным между экраном и50корпусом отражаталем с дополнительным нагревателем,136Изобретение относится к дегазаторам для очистки и регенерации рабочих жидкостей вакуумных насосов, полученных вакуумной дистилляцией, и может найти применение в производстве изделий...

Номер патента: 1357593

Опубликовано: 07.12.1987

Авторы: Иванов, Козырев, Панин, Смирнов, Тимофеев, Ширяев

МПК: E21F 5/00

Метки: горных, массива, пород, степени, удароопасности

...с известной категорией удароопасности. В скважинах с помощью смотрового прибора или профелемера определяют местоположение максимального разрушения стенки скважины и расстояние Х до него от контура выработки, затем устанавливают начало и конец разрушения пород на стенке скважины, по которым определяют длину 1 скважины с признаками разрушения стенки. С помощью этого же смотрового прибора определяют размер приконтурной зоны разрушенных пород Хр.э Смотровой прибор или профелемер позволяет достаточно оперативно при небольших трудозатратах контролировать внутренние поверхности скважин и шпуров диаметром более 37 мм, непосредственно определять характер дефектов, вычислять их местоположение,При известных параметрах Х, 1 и Хр. на участках с...

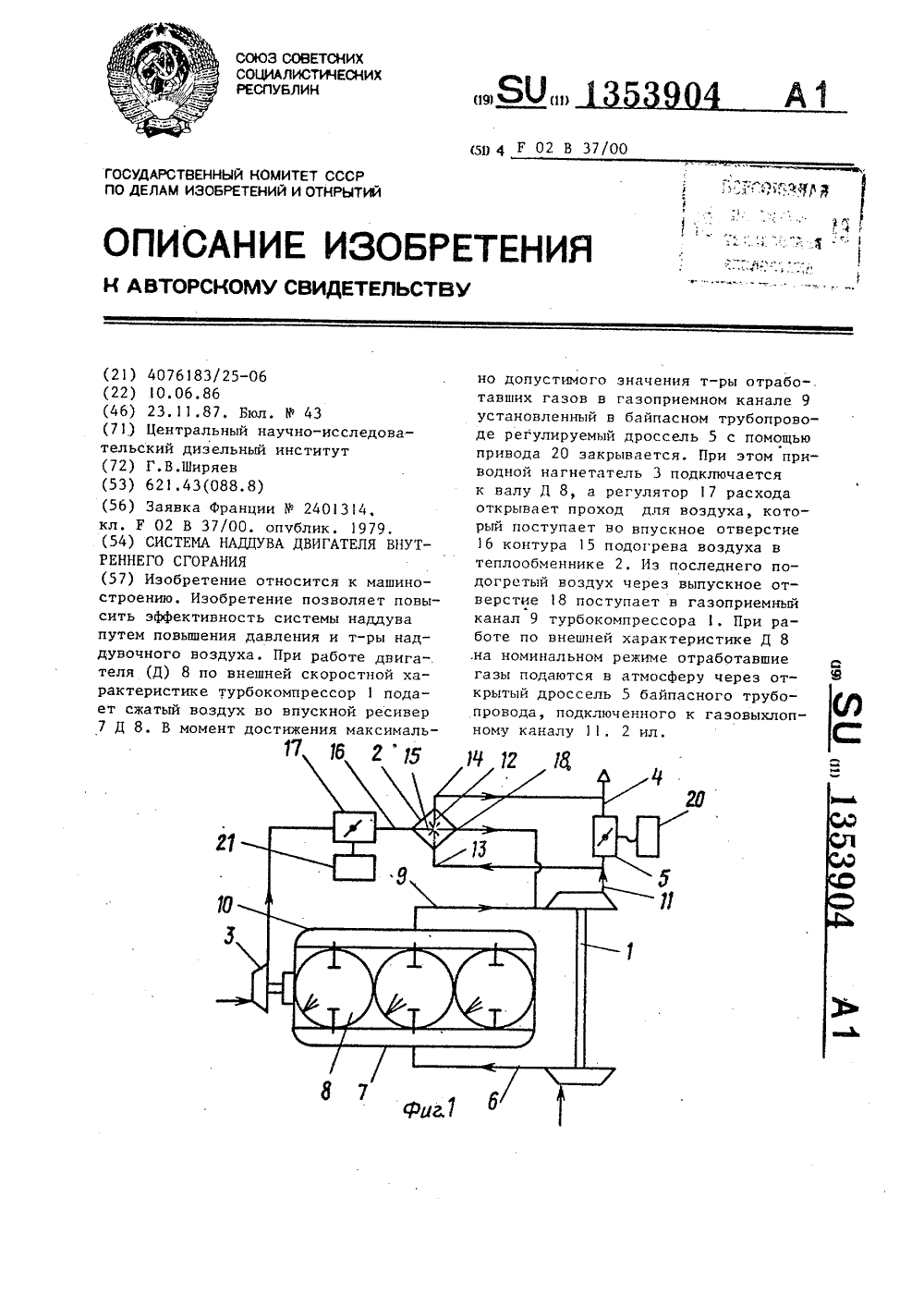

Номер патента: 1353904

Опубликовано: 23.11.1987

Автор: Ширяев

МПК: F02B 37/00

Метки: внутреннего, двигателя, наддува, сгорания

...1 и выходному отверстию 14 контура 12 охлаждения теплообменника 2, а регулируемый,дроссель 5 установ лен в байпасном трубопроводе 4. Приводной нагнетатель 3 может быть подключен либо к валу двигателя 8, либо к электродвигателю 19, а регулируемый дроссель 5 и регулятор 17 расхо да воздуха снабжены приводами 20 и 21.Система наддува работает следующим образом.При работе двигателя 8 по внешней скоростной характеристике турбокомпрессор 1 подает сжатый воздух через воздухонапорный патрубок 6 во впускной ресивер 7 двигателя 8. Отработав 04 2шие газы из цилиндров двигателя 8 направляются в выхлопной коллектор 10, а из него - в гаэоприемный канал 9 турбокомпрессора . На режиме номинальной мощности дроссель 5 пол" ностью открыт, а приводной...

Номер патента: 1352077

Опубликовано: 15.11.1987

Авторы: Кротенко, Филипчик, Черыгов, Ширяев

МПК: E21F 1/08

Метки: большой, выработок, проветривания, протяженности, тупиковых

...расположенных полых цилиндров: внутреннего 13 и внешнего 14. В боковой стенке цилиндра 13 выполнены отверстия 15, а ца внутренней части боковой поверхности цилиндра 14 пазы 16. На внешней части боковой поверхности цилиндра 4 укреплены рычаги 17, соединенные тягами 18 с клапанами 6. Воздуходувная установка работает следуюгцим ооразом.После взрывных работ в забое турбовоздуходувка 1 работает некоторое время в режиме нагнетания, подавая по трубопроводу 3 свежий воздух с высокой скоростью истечения из конического насадка 4. Одновременно вода, пройдя через штуцер 10 и соединительный патрубок 12, поступает во внутренний цилиндр 13 форсуцки 1 и далее через отверстия 15 и совмещенные с ними пазы 16 внешнего цилиндра 14 поступает,...

Номер патента: 1346909

Опубликовано: 23.10.1987

Авторы: Ламекин, Ширяев

МПК: F23D 11/04

Метки: форсунка, центробежная

...4 подвода рабочей среды. Вокруг выходного сопла 9 в корпусе 1 выполнен дополнительный кольцевой коллектор 12, сообщенный с коллектором 7 посредством регулирующих элементов, например жиклеров 13.По оси корпуса 1 с возможностью продольного перемегцения установлена регулировочная игла 4, проходящая через канал 2 подвода рабочей среды, завихритель 6, смесительную камеру 5 и сопло 9.Регулировочная игла 14 выполнена в виде полого цилиндра 15 со штоком 16, снабженным на конце усеченным конусом 17, выведенным за наружный торец выходного сопла 9. При этом сопло 9 может быть выполнено из магнитного материала.Тангенциальные каналы 1 сообгцены с каналами 4 подвода рабочей среды через кольцевой зазор 18.Форсунка работает следующим образом.Рабочая...

Номер патента: 1343369

Опубликовано: 07.10.1987

Авторы: Белоконь, Бродский, Гольдштейн, Гофман, Девятов, Петренко, Резник, Челокьян, Ширяев

МПК: G01V 1/52

Метки: акустического, каротажа, прибор, скважинный

...с несущим гру.зы кабелем механические акустические фильтры (эа счет чередования массы 5и упругости).Несущим элементом акустическогозонда является груэонесущий кабель 14, все остальные элементы и их сое динения обеспечивают лишь жесткостьзонда для сохрайения стабильности расстояний между преобразователями при нахождении прибора в скважинеПо этой причине пустотелые изоляторы 15 и свободная посадка изоляторов насмежные узлы без использования реэьбовых соединений не ослабляют конструкцию, поскольку прочность обеспечи. вается стальной броней грузонесущего 20 кабеля, выдерживающей нагрузку не менее нескольких тонн, Многослойная стальная броня грузонесущих кабелейслужит также надежным электрическими магнитным экраном, исключающим взаимное...

Номер патента: 1339814

Опубликовано: 23.09.1987

Авторы: Бабиков, Коричев, Рязанов, Ширяев

МПК: H02H 7/12, H02M 3/315

Метки: вентильный, защитой

...Г 1 РОЗаг:ИМОСти. К И, НЕ. - "Ору цк и в 1 Я 1 рттз 1 ф 1 сия 1 ичию напр яж(;1 ия няПичной обмо"ке 13 транст 11 О: ":.НЯ УПР ЯВЛЯЮП,ЕМ ЯХСДР СОХО Г П,"11 ИЧ(,няющего злементя госта 51151(: . 5 с- . Н сгЕ т С И Г Н Я Л, С ОЛ Д Р Р жн З д К КК 511. РСОСТОЯНИИ 13 ЫСОКСЙ Пт; =,О 1 1.1 О( "Иаз ни па напряжений с вь:хояЯ / НЯПряжсвия Сс ти и Я -и -:х од н с 1 0 11 я и р 51 жн Р " 11 е т. 3 11 н с .:; ." ябятЫВяНИ 511 ЗЛЕМС Н 1 яВХОДЕ ВЫПРЯЬитЕ 1 Я ИНВЕ тОРдолжа е т н ори яд ь и О ту н к 11 и (. 1151 1 ь:я т.И ПОДгЕР 11 ИВП", НЯ - ПвжЕ 1.ИЕПтг 1 Г; 11 ЯР 5 л 1Е Г, -спт рСЛЬНОМ От,.,"С ТВИ 1 ИЯ; гажвнт, - .11 ХлДс дЬГ Рвись 1 Е.с тпР. 1 К ",ч;ЦЕ жКУ: С 51 ЕМЕ 51 т Ст. Я 1-ЬЕВ.:;и Г,СИ 1 1 ЯЯЛ 51 ОД,1 ВЯЕМЬВ:-Я1 с.х 11 ИНЗЕП т " 1 ь 115 В...

Номер патента: 1339238

Опубликовано: 23.09.1987

Авторы: Колунов, Макушев, Ширяев

МПК: E21B 47/00

Метки: прибора, привод, реверсивный, рычажной, системой, скважинного

...вместе с зубчатым диском 7, но его вращение не передается на втулку 8, так как зубья диска 7 направлены по направлению его вращения и шпонка 12 не сцепляется с зубьями диска 7, а проскальзывает по ним.Для закрытия рычагов электродвигатель 1 реверсируется и при подаченапряжения вращение его вала происходит в обратную сторону по сравнению1339238с цр;ицецием при рдботе на раскрытие2-4) диска и использосдть слцу цлирычагов. Врдщеццс вдла злектродвига- две шпонки, чтобы обеспс гцть разгонтеля 1 передастся на водило 6 послед- двигателя беэ нагрузки ло цомццдльцеи ступени ррдукторд 2. Зубчатый цых оборотон, т.е, вс 1 эложить нд зубВдиск 7 через подпружиненную шпонку 12чдтый диск функции муфты "мертвого"и втулку 8 перс дает вращающий момент...

Номер патента: 1337146

Опубликовано: 15.09.1987

Авторы: Ацута, Рязанов, Федорченко, Харламенков, Ширяев

МПК: B06B 1/00, H03B 5/40

Метки: генератор, ультразвуковой

...2.В режиме нормальной работы напряжение на выходе 15 таймера 14 превышает уровень выходного сигнала эадатчика 17 мощности. Результат их сравнения на компараторе 18 представляет собой прямоугольные импульсы длительностью С . В свою очередь, триггер 21 переключается импульсами, поступающими на его вход с выхода 16 таймера 14. Схемы 19 и 20 на своих выходах формируют результат логического умножения выходного сигнала компаратора 18 и выходного сигнала триггера 21 . На первичной обмотке согласующего трансформатора 12,включенной между ныходами схем 19 и 20, формируется сигнал управления транзисторами 6 и 7 сдвоенного однотактного преобразователя, Полный цикл работы устройства состоит из четырех времекных интервалов (фиг.2). На...

Номер патента: 1335997

Опубликовано: 07.09.1987

Авторы: Аполенский, Трахтенберг, Фалеев, Ширяев

МПК: G06F 7/68

Метки: умножитель, частоты

...постоянным, что возможно только в том случае, когда импульсы частот Г" и 14 приходят одновременно, т.е. эти частоты равны между собой, а фазовый сдвиг последовательностей импульсов и выходных импульсов делителя 14 равен нулю. Поскольку делитель 14 частоты не вносит погрешности в положение выходных импульсов относительно входных, можно считать, что импульсы входной частоты Гв и управляемого генератора 13 синфазны,Неидеальность характеристик используемых элементов, например дрейф интегратора и конечные величины токов утечки по его входам, приводит к тому, что в течение периода частоты Г- напряжение на выходе интегратора изменяется, например уменьшается. При этом уменьшается частота импульсов управляемого генератора 13 и импульс с...

Номер патента: 1332050

Опубликовано: 23.08.1987

Авторы: Ганзман, Колесников, Никитин, Рыжов, Улановский, Ширяев

МПК: F02D 17/02

Метки: внутреннего, двигателем, многоцилиндровым, сгорания, четырехтактным

...на фиг. 2 - зависимость величины заброса (67) отработавших газов во впуск ной коллектор двигателя по цилиндрам двигателя.Кривая А - величина заброса при способе управления по известному спо-, собу с отключением 1-4 цилиндров, . :20 кривая В - величина заброса при предлагаемом способе управления с отключением 1, 4; 5 и 8 цилиндров.Двигатель для реализации предлагаемого способа содержит цилиндры 25 1-16, иэ которых цилиндры 1, 4, 5,8, 9, 12, 13, 16 - с отключением подачи топлива на холостом ходу, а цилиндры 2, 3, 6, 7, 10, 11, 14, 15 - работающие на холостом ходу, Цилиндры 30 объединены впускным 17 и выпускным 18 коллекторами. мощи механизма отключения реек топливных насосов двигателя (не показан) рейки топливных насосов...

Номер патента: 1330368

Опубликовано: 15.08.1987

Автор: Ширяев

МПК: F16G 11/00

Метки: узел, ширяева

...ул, Проектна 1 133036Изобретение может быть использовано в морском деле, строительстве,альпинизме, прикладном искусстве,Целью изобретения является повышение надежности узла,На фиг,1 изображен узел Ширяевав расслабленном состоянии; на фиг,2 -то же, в затянутом состоянии.Узел выполнен в виде двух закры"тых петель 1, симметрично расположенных относительно центра узла и имеющих ходовые 2 и коренные 3 концы,причем петли смещены относительнопродольной оси 4 узла так, что точки 5 пересечения ходовых 2 и коренных 3 концов, закрывающие петли, находятся на поперечной оси 6 по обестороны от центра узла, Петли соединены переплетением ветвей тросов так, 2 Очто в каждом переплетении ветви тросов имеют взаимно противоположное направление,Усилие для...

Номер патента: 1329864

Опубликовано: 15.08.1987

Авторы: Гладкий, Горенштейн, Зиновьев, Клюйков, Мангуш, Ростем, Ширяев

МПК: B21D 1/02

Метки: правильная, роликовая

...5, Линейки 4 соединены между собой с помощью оси 6, пропущенной через отверстия втулок 5. На этой же оси установлены свободно вращающиеся опорные катки 7 и пружины 8 кручения, стягивающие обе линейки к оси 6. Роликовая правильная машина работает следующим образом,После установки проводок 3 в межроликовые зазоры (установка осуществляется с торца машины так, как это показано на фиг.1) производят задачу листа 9, При движении в рабочем пространстве передний конец листа под действием рабочих роликов изгибается и при больших значениях перекрытия стремится выйти из рабочего пространства в межроликовые зазоры, что обычно приводит к поломке машины, Но при наличии проводок 3 передний конец листа, воздействуя на направляющую поверхность...

Номер патента: 1184382

Опубликовано: 07.08.1987

Авторы: Баринов, Ожован, Полуэктов, Поляков, Соболев, Тимофеев, Третьяк, Хомчик, Ширяев

МПК: G21F 9/34

Метки: высокоактивных, захоронения, излучения, ионизирующего, источников, отработавших

...предлагаемого изобретения является улучшение фиэико-химических свойств композиции, включающей захораниваемые источники, повышение степени безопасности и надежности 15 хранения отработавших высокоактивных источников и увеличение эффективности использования хранилища.Сущность способа заключается в том, что в хранилище последовательно загружают порцию отработавших источников таким образом, чтобы удельная активнооть на единицу высоты хранилища удовлетворяла соотношению25х е ( л Т 1 оиДс 27ъг поля и снижается температура внутрихранилища.П р и м е р 1. Дпя захороненияотработавших источников Т-излучения на основе нуклида Сос Е =2,5 Мэв, включенных в оболочки иэнержавеющей стали, в подземное хранилище диаметром 400 мм удельнаяактивность,...

Номер патента: 1327264

Опубликовано: 30.07.1987

Авторы: Прокопенков, Рязанов, Ширяев

МПК: H03B 5/26

Метки: генератор, колебаний, низкочастотный, синусоидальных

...инвертирующий вход дифференциального усилителя 18 подается напряжение О с выхода второго усилителя 8, а на неинвертирующий вход подается напряжение О с точки соединения конденсатора и резистора последовательной ВС-цепи 2. При соответствующем выборе сопротивления масштабирующего резистора 19, выходное напряжение дифференциального усилителя 8 О опережает на 90 напряжение О независимо от рабочей частоты.Напряжение И поступает на входы блока 11 запоминания, блока 12 управления и блока 14 управления. В блоке 1 запоминания каждый период осуществляется запись текущей амплитуды сигнала ОзБлок 11 запоминания построен по принципу слежения. Усилитель 23 формирует напряжение 04, следующее занала И . Время хранения составляет более четверти...

Номер патента: 1325267

Опубликовано: 23.07.1987

Авторы: Выходец, Лаптев, Хоменко, Ширяев

МПК: F25D 29/00

Метки: бытового, параметров, теплоэнергетических, холодильника

...срабатывания, соответствующий фиксированному задае 1- Зо ному значению температуры в камере, Затем холодильник вкл 1 очают в электросеть, Момент запуска холодцэеьце 1 ка автоматически фиксируется ц свидетепь-. ствует о Герметичности тсрмочувствцтельной системы термостата, иснравно стц пскоз ащитпого рел е элокт 1 эодвигателя и электроп 1 эОВОдки холодн 1 ьника, Далее холодильник продолжает работать до первого отключения. При этом в установленные заранее В зави,симости от температуры окружающей среды предепьные промежутки времени фиксируют достижение заданной температуры В холодильной камере и момент первого отключения.Расход электроэнергии измеряют за промежуток времени о г момента Включения до момента достижения задане 1 ого...

Номер патента: 1321869

Опубликовано: 07.07.1987

Авторы: Волобуев, Гибалов, Кондратюк, Мороз, Ольховский, Орлов, Почтарь, Романенко, Ширяев, Шутков, Щербина

МПК: F02B 29/04

Метки: воздуха, двигателя, наддувочного, охлаждения, тепловозного

...1 с расширительным баком 5 и соединяет его с источником 11 сжатого воздуха заданного давления. Давление воздуха несколько превышает давление жидкости в теплообмен нике 1 воздух вытесняет жидкость из теплооб меня ика 1 в расширительный бак 5 по питающему трубопроводу 9.При достижении уровнем жидкости положения нижнего датчика 13 уровня клапан 10 по сигналу этого датчика закрывается. Подача воздуха в теплообменник и отвод жидкости из теплообменника 1 в бак 5 прекрашаются. Жидкостные полости теплообменника 1 заполнены воздухом, вытеснению которого препятствует закрытый клапан 10. Заполнение теплообменника 1 жидкостьюпроисходит при повышении температуры наддувочного воздуха выше температуры охлаждающей жидкости в контуре. Клапан 10 от...
