Ширяев

Номер патента: 1631694

Опубликовано: 28.02.1991

Авторы: Ширяев, Эйрих

МПК: H03B 7/14

Метки: генератор

...о между генераторным диодом и центром окна 5 отрезка 4соответствующей пары выбраны из соотношений1= ь 1 /4;11=1.051 ь 1, 1=2, , й;1 о=о /4,1=1, , й,где. - номер пары отрезков 4,4 - длина волны отрезка 4 пары сномером 1, соответствующая длине волны вотрезке 1 Яь =41 ьГенератор работает следующим образом.При подаче напряжения питания в генераторе возбуждаются колебания, частотакоторых определяется расстоянием междупервым концом отрезка 1 и короткозамыкающим поршнем 3. Перемещение короткозамыкающего поршня 3 вызываетперестройку частоты и одновременное изменение коэффициента включения генераторных диодов б в резонатор, образованный отрезком 1. При выбранных размерах конструкции максимальный коэффициент 5 включения имеют те генераторные...

Номер патента: 1629341

Опубликовано: 23.02.1991

Авторы: Быков, Кузнецов, Окунев, Рубцов, Соколов, Сорокин, Ширяев

МПК: C22C 35/00

Метки: выплавки, лигатуры

...то слишком мало кобальтовых отходов будет переработано, что снижает эффективность рафинирования их от нежелательных примесей. Таким образом, переработка столь малого количества отходов экономически нецелесообразна.Кобальт в расплаве повьппает активность серы, способствуя ее угару. Медь, попадающая в шихту .с отходами, нейтрализует этот нежелательный эффект, В расплаве она снижает активность серы, предотвращая ее угар. Этот эффект начинает проявляться, если меди в отходах будет приходиться не менее 10 кг на 1 т аккумуляторного лома или не менее 8 кг на 1 т железной окалины, так как она является более слабым окислителем. При содержаниях. меди более 30 кг на 1 т аккумуляторного лома либо более 40 кг на 1 т железной 10О30 6, 8, 11 и 12)...

Номер патента: 1627583

Опубликовано: 15.02.1991

Авторы: Блатов, Быков, Голюсов, Гриднев, Капитанов, Рубцов, Соколов, Ширяев

МПК: C22C 38/12

Метки: выплавки, лигатура, магнитов, магнитотвердых, сплавов

...плавок сплава ЮН 14 ДК 24 с использованием лигатур на железной основе, полученных в дуговой сталеплавильной печи. Водород в состав лигатур вводили в виде гидроокисных соединений никеля и железа,Ы 1627583 А 1(54) ЛИГАТУРА ДЛЯ ВЫПЛАВКИ МАГНИТОВ ИЗ МАГНИТОТВЕРДЫХ СПЛАВОВ (57) Изобретение относится к металлургии. Цель - повышение шлифуемости и выхода годных магнитов, Лигатура, включающая железо, никель, кобальт, медь, серу, дополнительно содержит водород при следующем соотношении компонентов, мас.о: никель 20-30, кобальт 2-15, медь 1-8, сера 0,1-0,6, водород 0,0015 - 0,0030, железо - остальное, Введение водорода позволяет повысить шлифуемость и повысить выход годных магнитов до 62. 1 табл,Дошихтовку до заданного химического состава вели...

Номер патента: 1625595

Опубликовано: 07.02.1991

Авторы: Худолий, Ширяев

МПК: B23C 7/00

Метки: станку, фрезерному

...и за счет зажима деталей по всей базовой цилиндрической поверхности.На фиг. 1 представлено устройство, разрез; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - вид Б на фиг. 2.Устройство содержит корпус 1 с продольным пазом, который крепится к столу 2 станка посредством болтов, В корпусе установлена кассета 3 с деталями 4. В верхней части кассеты смонтированы цанги 5, Цанги 5 взаимодействуют с подпружиненными установленными на осях 6 одноплечими рычагами 7 с роликами 8 на их плечах. На неподвижной части станка по обе стороны от шпинделя 9 с фрезой 10 смонтированы упоры 11 для взаимодействия с роликами 8. Цанги 5 зафиксированы от проворота и самопроизвольного выпадания штифтами 12,Устройство работает следующим образом,Стол 2 станка...

Номер патента: 1623768

Опубликовано: 30.01.1991

Авторы: Бродский, Виноградов, Назаренко, Ширяев

МПК: B04C 3/06

Метки: турбоциклон

...На фиг. 1 представлен турбоциклон, общий нид, разрез; на фиг. 2 - сечение А-А на фиг. .Турбоцикчон состоит из корпуса 1, приемной камеры 2 с входным патрубком 3, затвором 4 с жалюзийными регуляторали 5, механизма 6 перемещения жалк)зийных регуляторов, импеллера 7, патрубков дня разгрузки слива 8 и песков 9.Турбоциклон работает следук)щич образом.Исходная пульпа поступает через входной патрубок 3 в приемную камеру 2 Механизмоч перемсщения жалюзийных рсгистрон устанавливается необходимая площадь сенсния ннодд н ич пллс р 7, чс р ь к) гору пульпа поступает н импеллер, сос)бгцющий ей вращательное движение в ксрпусе аппдра Гд.,Зд счет центробежной силы происходит разделение пульпы. Оснетленный продукт выводится через патрубки 8,...

Номер патента: 1622468

Опубликовано: 23.01.1991

Авторы: Ворошилов, Туулас, Ширяев

МПК: D21B 1/32

Метки: волокнистой, сортирования, суспензии

...суспензии, установленным на приводном валу 5 в патрубке 2 подвода исходной суспенэии, а также стационарным ситоочищающим органом, выполненным, например, в виде планки, расположенной по радиусу сита 6 с зазором по отношению к ситу, 5 10152030 3540 4550 55 но снижается осевая нагрузка на подшипники.Формула изобретения 1. Устройство для сортирования волокнистой суспензии, содержащее камеру дляее обработки с патрубками для подвода исходной суспензии, отвода отсортированной Сортировка работает следующим образом,Исходная суспензия средней концентрации через патрубок 2 подается в камеру 7 исходной суспензии, В процессе подачи текучесть суспенэии может быть повышена при помощи турбулизатора,В камере 7 исходная суспензия подвергается воздействию...

Номер патента: 1622242

Опубликовано: 23.01.1991

Авторы: Мелков, Сохацкий, Ширяев

МПК: B21B 39/00, B65G 47/52, B65G 63/00 ...

Метки: перегрузки, штучных

...могут быть установлены ролики 12 с автономным приводом 13,Устройство для перегрузки работает следующим образом,В исходном положении на верхнюю поверхность тележки 1 подается заготовка 8, После чего тележка приводом 4 перемещается в одно из крайних положений (вправо или влево) в зависимости от наличия свободных позиций на приемных столах 5 технологического оборудования. При перемещении тележки 1 с заготовкой 8 последняя нажимает на отсекающий упор 7 и утапливает его. После прохождения заготовки, что соответствует крайнему положению тележки 1, рычаги толкателя 10 поворачиваются под действием силы тяжести относительно оси 9, После выхода тележки из зоны расположения стола 6, во время этого движения, рычаги толкателей 10 утапливаются, а...

Номер патента: 1618590

Опубликовано: 07.01.1991

Авторы: Вьюков, Менакер, Плутник, Тюрин, Ширяев

МПК: B24B 7/00

Метки: плоскошлифовальный, станок

...комбинат "Патент", г. Ужгород, ул,Гагарина, 1 Изобретение относится к станкостроению и может быть использовано при обработке плоских деталей.Цель изобретения - повышение точности обработки изделий за счет повышенияжесткости станка.На фиг. 1 изображен станок, общий вид;на фиг. 2 - вид А на фиг, 1,Станок содержит единую станину 1, выполненную коробчатой формы, Станина 1вытянута вперед, и на ней расположенастойка 2, которая установлена на салазках 3. На другом конце станины 1 жесткокрепится траверса 4, в которой имеется поперечный паз 5. В пазу 5 свободно проходятсалазки 3. На траверсе 4 по направляющимперемещается стол 6. В вертикальном направлении по направляющим 7 стойки 2 перемещается рабочий инструмент...

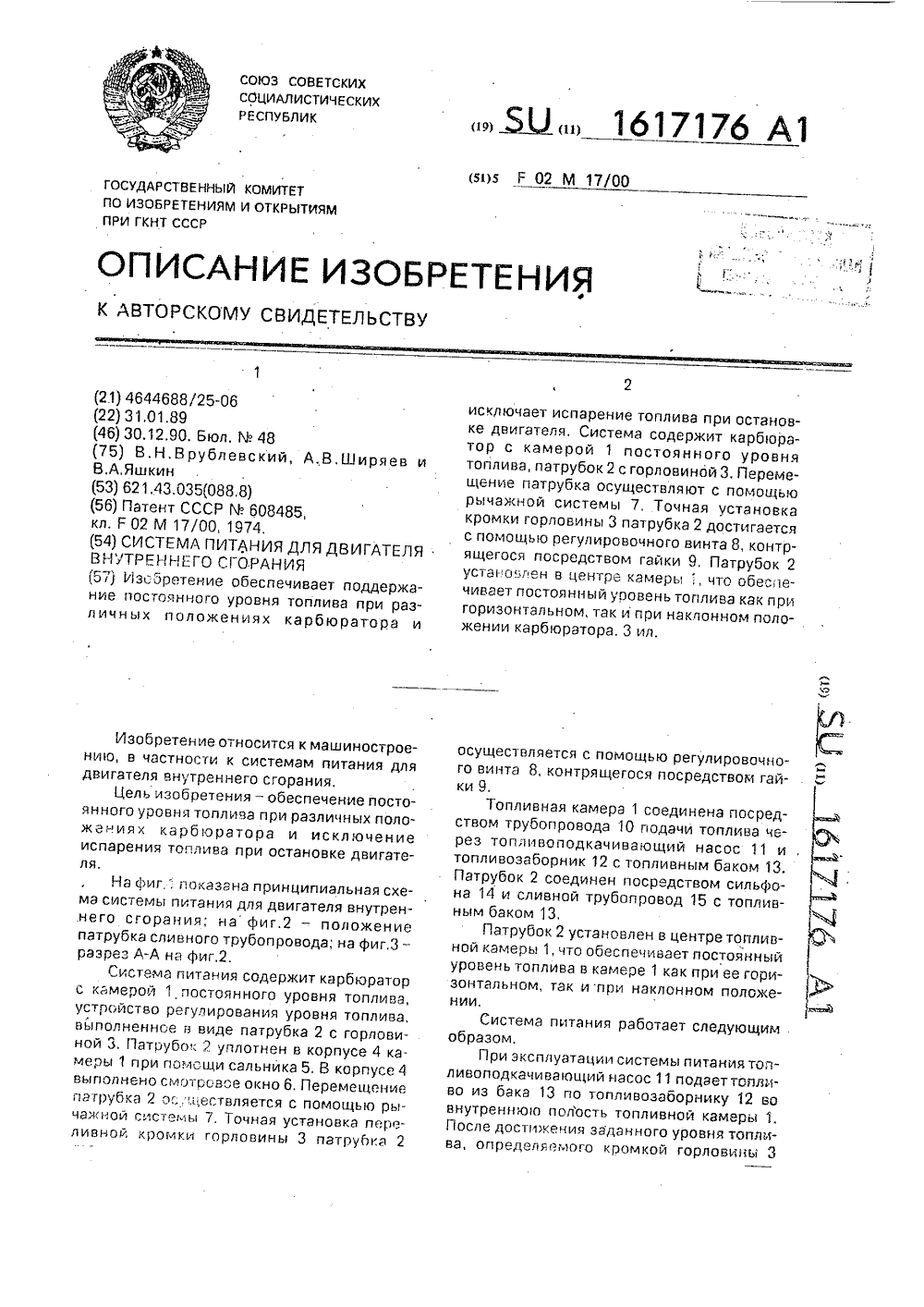

Номер патента: 1617176

Опубликовано: 30.12.1990

Авторы: Врублевский, Ширяев, Яшкин

МПК: F02M 17/00

Метки: внутреннего, двигателя, питания, сгорания

...соединена посредством трубопровода 10 подачи топлива через топливоподкачивающий насос 11 итопливозаборник 12 с топливным баком 13.Патрубок 2 соединен посредством сильфона 14 и сливной трубопровод 15 с топливным баком 13.Патрубок 2 установлен в центре топливной камеры 1, что обеспечивает постоянныйуровень топлива в камере 1 как при ее горизонтальном, так и при наклонном положении.Система питания работает следующимобразом.При эксплуатации системы питания топливоподкачивающий насос 11 подаеттопливо из бака 13 по топливозаборнику 12 вовнутреннюю полость топливной камеры 1,После достижения заданного уровня топлива, определяемого кромкой горловины 3патрубка 2, его излишки, переливаясь через кромку горловины 3, поступают в патрубок 2, из...

Номер патента: 1617114

Опубликовано: 30.12.1990

Авторы: Афанасьев, Иванов, Румянцева, Ширяев

МПК: E04C 2/26

Метки: панель, слоистая

...утеплителя 5 и грэнулами бисерного полистирола 6. Анкерные гранулы 4 внедрены своими противоположными сторонами в наружный слой 1 и внутренний 2 и расположены относительно друг друга в соотношении0,5(1,5 и1,0- 1,5,агде а - размер поперечного сечения анкерных гранул более теплопроводного включения, измеренного параллельно поверхности ограждения;д- толщина промежуточного слоя, с - расстояние между анкерными грану- лами более теплопроводного включения, измеренного параллельно поверхности ограждения.Слоистую панель изготавливают следующим образом.На свежеотформованный пластичный наружный растворный слой панели укладывают анкерные гранулы из крупного минерального утеплителя, например керамэит, перлит, фракцией более 40 мм с расстоянием...

Номер патента: 1614847

Опубликовано: 23.12.1990

Авторы: Ганзенко, Лисянский, Малый, Ширяев

МПК: B03C 1/00

Метки: обогащения, руд, слабомагнитных

...Г 1 ри этом магнитный продукт объединякг с исходным продуктом в соотошенци 0,2 - 0,8. В результате раскрытые минеральные зера выводятся из замкнутого цикла измельчения и ВМС с мц цимальным цзмельчением. 1 ил./с /)Ила. П помп)о) ,.т пе 1 вой стадии ооогапения окисленной железной руды круп- костью 50 - 55".;:, класс - 0,044 мм с содержанием железа 50, ф подаютна высокогра диентный мач итны сепаратор )РФМ. ("ф Операцию основной магнитной сепарации осуществляют при цдукции магнитного поля 0,80 Тл. Концетрат этой операции с содержанием жел;за 61,3 ОО крупностью 70 Я класа - . 0,044 мм представляет собой конечый концентрат, направляемый на агломерацию. Хвосты операции магнитной сепарации основного прйема с содержанием железа 45 О после...

Номер патента: 1611967

Опубликовано: 07.12.1990

Авторы: Баркалов, Бычков, Гамольский, Городничий, Грдзелидзе, Кердзевадзе, Купершток, Пан, Приходько, Семак, Троянский, Циргвава, Ширяев

МПК: C22C 21/10

Метки: алюминия, основе, протекторный, сплав

...является повышение токоотдачи в подтоварной воде за счет введения марганца и жеггеза, Протекторный сплагз содсржит, мас.Е: цицк 3-10, маггий 2-7; олово 0,01- 0,9, кальций .0,03-0,3, кремний 0,1 - 0,8, железо 0,1-0,5, маргагец 0,1 - 0,5," алгомггий остальное. Сплав имеет токоотдачу в псдтоварцой воде 1 гедоровского месторождения при плотности тока 5 А/м 2320-2340 Л/кг. 2 табл,В табл . 2 приведены данные по токоотдаче в подтоварной воде федоровского месторождения прп плотноститока 5 Л/м .Подтоварцая вода имеет следующийсостав, мг/л; С 1 6626, НСО. 966;СО 10,0; БО 2,7; Са+ 70,8, М 82+22,7, Иа+ + К+ 4930 общая минерализация 12634.Как видно из данных табл. 2,предлагаемый прот екторньй сплавимеет более высокие показатели по токоотдаче в...

Номер патента: 1611629

Опубликовано: 07.12.1990

Авторы: Костырко, Парахин, Ширяев

МПК: B23K 9/16

Метки: плавящимся, сварки, электродом

...кислорода. Избыточный намагниченный кислород не оксиляет элементы сварного шва, так как зона сварки имеет температуру выше точки Кюри, т.е. намагниченный кислород притягивается к холодному металлу, имеющему температуру ниже 700 С. Вода, образующаяся всоциирует с образованиемку она находится в пароо ри малых количествах.Так как газ и воздух поди сгорание их происходит зрелки, то применяют намагчтобы исключить влияние вво сварного шва. В связи сподается с избытком для нтаточного содержания кислтах сгорания, проводятПример.Для сварСт ЗКП и Ст ки были взяты 2 марки стали: 09 Г 2 С, т.е. обычная углеродис.1611629 Формула изобретения сход Неханические свозовой ства 1 нарка стали Нерка сватво шва ЗаИнсрс рочноиПРОВОЛОКИ 1 р и диаметр еси,мнн...

Номер патента: 1609570

Опубликовано: 30.11.1990

Авторы: Костырко, Парахин, Ширяев

МПК: B23K 9/16

Метки: газовой, защитной, сварки, среде

...= 0,41 22,4 =0,209 мз44где 41 - процент содержанияСаСОз;44 - масса СО 2.Наиболее интенсивно процессжения протекает при температуре с900 С. Учитывая то, что смесь в зон1609570 Марка сварочной проволоки идиаметр Марка стали и толщина свариваемых дета- лей Соотношение углекислый газ/на- магниченный воздух Расход газовой смеси,л/мин Режим сва ки Ка.чествошва 1 р, А Св - 08 Г 2 С д = 1,2.мм Ст ЗкПф =3 180 Шов спорами и и 23 и6 8 10 12 и Шов без пор Шовс порами Шов без пор и 185 1:2 1:3 1: 3,5 Воздух/вода 1: 0,05и 22 и и 180 и и Св - 08 Г 2 Сд=1,2 мми,20,0 200 Ст ЗкПФ=3 Шовс порами 7,8 8,0 и и 1: 0,07 1: 0,08 Шов с микро порами Шов с окисленной поверхностьюи 205 и 20,5 200 8,5 и и 10,0 5,0 20,0 20и и 155,0 Ст 09 Г 2 СДф=З мм Шов...

Номер патента: 1604481

Опубликовано: 07.11.1990

Авторы: Бродский, Виноградов, Назаренко, Ширяев

МПК: B03B 5/34

Метки: гидравлической, классификации

...ил . смеси и сжатого во ношении от 1:3 до тый воздух подается сациями при частоте в минуту,ри пульсирующеи подаче сжатогоуха изменяется скорость гидросмеси пропорционально расходу воздуха.Смесь поступает в поле действия центробежных сил с нзменяющеися во времени скоростью, где разделяется надва потока с концентрацией у оси мелких частиц (сливной поток) и у периферии крупных (пристенный песковыйпоток), Пристенный поток, представленный в основном крупнымп частицами, имеет значительное количество захваченных мелких частиц, не имеющихвозможности перемещения в центральную1604481 Способ гидравлической классификации по авт.св, У 1304881, о т л иб чающий ся тем, что, сцельюповышения эффективности процесса разделения, сжатый воздух подается...

Номер патента: 1597692

Опубликовано: 07.10.1990

Авторы: Баранов, Машков, Ширяев

МПК: G01N 3/56

Метки: газовых, износ, испытаний, средах, температурных, трение

...герметичного цилиндра, соединен с гибкими трубопроводами 13 ввода-вывода хладагента и сочленен с электронагревателем 12 через подшипник 14 качения.Устройство содержит также систему измерения моменет трения, состоящую иэ двуплечевого рычага 15, закрепленного в подиэпниках качения на основании 1, контактирующего одним плечом с держателем контробраэца, другим - со штоком 16 реостатного датчика силоиэмерителя 17, установленного на основании вне теплообменника и электронной системы, состоящей из источника 18 постоянного тока, цифрового вольтметра 19, связанных через и реобразователь с Э ВМ, и электронного самописца 20, системой регулировки и стабилизации температуры, состоящей из термопары 21, установленной в контробразцах на глубине...

Номер патента: 1595734

Опубликовано: 30.09.1990

Авторы: Андреев, Ерохин, Таталин, Ширяев

МПК: B62D 55/24

Метки: гусеничная, лента, средства, транспортного, эластичная

...на фиг.4 - сечение В-В на фиг,2.Эластичная гусеничная лента состоит из бесконечного резинового масси ва 1, гребней 2 для зубчатого зацепления, выполненных совместно с резино.вым массивом 1. Гребни 2 армированы гибкими нерастяжимыми нитями, тросами и т.п, элементами 3, преимущест венно металлокордом, силовой пояс 4 выполнен также из нерастяжимых элементов в виде тросов и т.п. элементов и продольно завулканизован в резиновый массив 1 со стороны протекто ра 5, аналогично силовому поясу б, эавулканиэованному. в резиновый массив 1 со стороны или на поверхности 7, контактирующей с опорными катками транспортного средства, 30 Повышенную надежность предлагаемой гусеничной ленты при работе обеспечивает силовой пояс, образованный на...

Номер патента: 1594402

Опубликовано: 23.09.1990

Авторы: Вавилов, Иванов, Тютюнщикова, Хафизов, Ширяев

МПК: G01N 25/18

Метки: твердых, тел, температуропроводности

...полной энергииимпульса нагрева. Запоминающий блок 11(пиковый детектор) сохраняет значениеполной энергии импульса нагрева в те"чение времени измерения. Управляемыйусилитель 12 выполнен на операционном 55усилителе с полевым транзистором в цепи управления коэффициента передачии предназначен для автоматической корректировки сигнала по энергии нагрева, Фильтр 13 верхних частот выполнен на операционном усилителе и предназначен для передачи частотмиф где м я мий минимальное измеренное время.Вычитающее устройство 14 выполнено на резисторах. Сигналы на вычитающее устройство 14 с выходов дифференциатора 4 и фильтра 13 поступает в противофазе, чем обеспечивается час тотное подавление помехи.Преимущество устройства состоит в снижении дисперсии...

Номер патента: 1407178

Опубликовано: 30.08.1990

Авторы: Иванников, Нисенман, Ширяев

МПК: F16C 29/06

Метки: опора, роликовая

...Фиг. 1,Роликовая опора содержит корпУс 1, 15крышки 2, вставки Э с радиусной поверхностью 4, образующие замкнутыйциркуляционный канал 5, заполненныйроликами 6, сепараторами 7. При сборке для удержания роликов 6 в канале5 служит .поверхность 8 сепаратора 7,который удерживается заплечиками 9в корпусе 1 и крышках 2 имеющихУскосы 10, Буртики 11 и пояски 12вставки 3 являются центрирующей бвзой корпуса 1 и крьппек 2.Работает опора следующим образом. При 1 перемещении опоры по плоскости ролики 6 и сепараторы 7 циркулируют по замкнутому каналу 5, В зоне повоЗО рота действуют силы, вызывающие прижим роликов к поверхности скольжения. Заплечики 9 сепаратора 7, работающие вместе с отрезком направляющих, являются опорой скольжения, и на запле- З...

Номер патента: 1405588

Опубликовано: 30.08.1990

Авторы: Беркутов, Васильев, Гаврилов, Лебедева, Радченко, Рябинин, Ширяев

МПК: G21G 4/00

Метки: активной, источника, радионуклидного, части

...проводят при 11501250 С в течение 10-30 мин. Д.Дзюбенкодюкова Корректор 11.1 уска Заказ 3092 Тираж 352 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент, г.ужгород, ул. Гагарина, 101 нИзобретение относится к ядерной технике и может быть использовано дляиэготовления радионуклидных источни"ков монохроматическог оЫ -излучениявысокой интенсивности.Цель иэобретения - повышение монохроматичности ог-излучения при сохранении ныысокой интенсивности источника и прочности покрытия; изготовление 0активной части источника ос-излученияс содержанием кюрия 80"120 мкг/см ис собственной полушириной о-линии впределах 120 кэВ.Условия по...

Номер патента: 1580042

Опубликовано: 23.07.1990

Авторы: Бутыльский, Волобоев, Гибалов, Камышан, Кондратюк, Ольховский, Орлов, Прохоров, Соин, Ширяев, Щегловитов, Щербина

МПК: F01P 3/20, F02B 29/04

Метки: внутреннего, двигателя, охлаждения, сгорания

...за счет установки его лопастей на максимальный угол атаки), трехходовой клапан 14 полностью перекрывает канал 7 перепуска, пропуская весь поток охлаждающей жидкости через радиатор 4. Давление управления регулятора 18 температуры масла преобразуется в регулирующем устройстве 20 в сигнал управления постоянной величины, равной нулю при давлении управления регулятора (О - 0,3) или единице при давлении управления регулятора (0,3 - 1). Этот сиг 15800425 10 15 25 30 формула изобретения 35 40 45 50 нал поступает на реле 23, которое в зависимости от того, равен ли сигнал управления 0 или 1, соединяет регулятор 17 температуры наддувочного воздуха соответственно с клапаном 16 или 15 перепуска. В то же время, когда один из этих клапанов...

Номер патента: 1579738

Опубликовано: 23.07.1990

Авторы: Кепина, Сохацкий, Ширяев

МПК: B24B 21/00

Метки: ленточного, шлифования

...натяжной 1 и направляющий 2 и 3 ролики. Шпифовальная лента 4 посредством привода 5 поступательного перемещения на тяжного ролика приводится в рабочеесостояние. На кронштейне 6 натяжного , 1 ролика шарнирно размещен рычаг 7 несущий колодки. Одна колодка 8 жестко закреплена на рычаге и может быть введена в контакт с цилиндрической по- -2 н верхностью натяжного ролика. Колодки ,9 и 10 посредством серьги 11 шарнирно установлены на конце рычага 7. Каждая иэ. колодок 9 и 10 может быть введена в контакт с цилиндрической по верхностью соответственно направляющих роликов 2 и 3. Работа устройства осуществляется следующим образом.Шпифовальная лента посредством привода 12 приводится во вращательное перемещение и вводится в контакт с...

Номер патента: 1579655

Опубликовано: 23.07.1990

Авторы: Антипанов, Масленников, Морозов, Радюкевич, Ширяев

МПК: B23D 19/04

Метки: движущегося, продольного, проката, разделения

...в рабочем положении; на фиг. 2 - профиль разделяемого проката, полученного многоручьевой прокаткой. Устройство для продольного разделения движущегося проката содержит установленные на верхнем и нижнем валах 1 верхние 2 и нижние 3 дисковые ножи диаметром Р и шириной Ь с режущими кромками 4 и коническими поверхностями 5, а также дополнительные диски 6 диаметром Р, расположенные на противоположных концах верхнего и нижнего валов устройства и имеющие конические поверхности 7. Расстояние между дисковыми ножами 2 и 3 и дисками 6 равно 1, а величина перекрытия ножей равна Ь. Угол гр конуса конических поверхностей 5 и 7 равен 20 25. Высота образующей боковой поверхности 8 цилиндрической формы дисковых ножей 2 и 3 и дисков 6 равна...

Номер патента: 1577054

Опубликовано: 07.07.1990

Авторы: Новиков, Панкратов, Ширяев

МПК: H02P 5/46, H02P 7/68

Метки: двухдвигательным, электроприводом

...входом ключевога элемента 9, а первый и второй выходы блока 6формирования распора подключены черезключевой элемент 9 к третьим входам соответственна регуляторов 2 и 3 тока,Устройство работает следующим образом.Напряжение с выхода регулятора 1скорости, пропорциональное току (моменту) нагрузки, подается на регуляторы2 и 3 тока. Если не выполняется условие1 Мн 1 5 М тр 1, где Мн - момент нагрузки навалу первого двигателя, Мтр 1 - суммарный момент трения, приведенный к валупервого двигателя, то зазор в каждойсиловой передаче закрыт. При этом устройство обеспечивает отключение разнопалярных напряжений +Об блока бформирования распора от соответствую,щих входов регуляторов 2 и 3 тока и двигатели развивают одинаковые по величинемоменты. При...

Номер патента: 1574994

Опубликовано: 30.06.1990

Авторы: Кононенко, Парахин, Парахина, Ширяев

МПК: F23D 14/04

Метки: горелка

...2, инжектчрует атмосферныйвоздух, который смешивается с газом всмесителе 3, в газовоздушную смесь,движущуюся в диффузоре 9, через отверстия 10 в нем. Из коллектора 5 поступает природный гаэ низкого давления из газопровода в количестве 10 -15% от номинальной нагрузки горелки,35затем газовоздушная смесь и газ выталкиваются из горелки через кондузор 8, 11 ри выходе из горелки гаэовоздушная смесь и гаэ увеличивают скорость на 10-157., загораются, избытокгаза, введенный в диффузор 9, нагревается до высоких температур и разлагается по уравнению СН = С + 2 Н,водород при окислительной атмосферепечи сгорает, несколько удлиняя факел, а углерод принимает температурупродуктов сгорания, обеспечивая темсамым светимость факела.Наличие в...

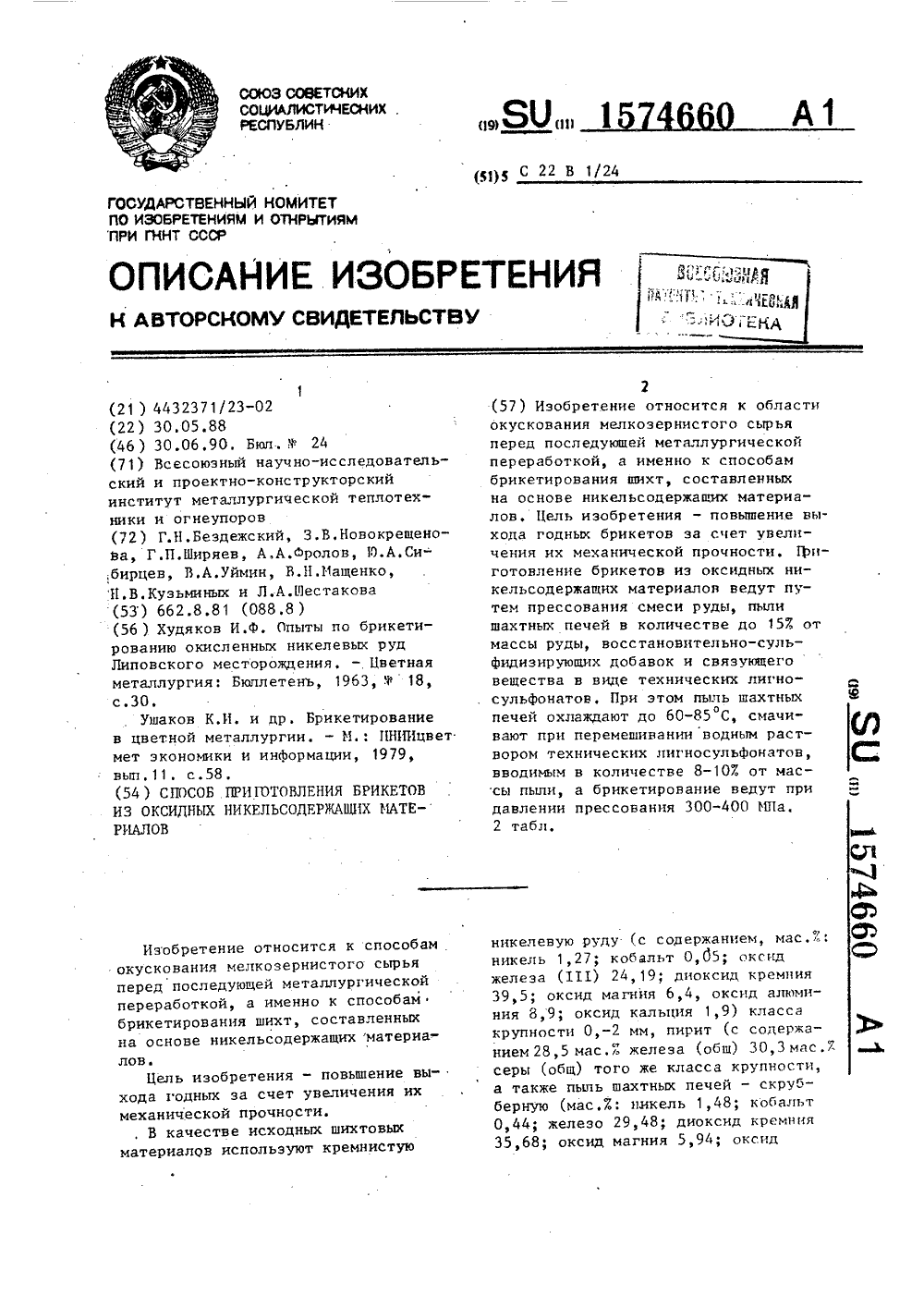

Номер патента: 1574660

Опубликовано: 30.06.1990

Авторы: Бездежский, Кузьминых, Мащенко, Новокрещенова, Сибирцев, Уймин, Фролов, Шестакова, Ширяев

МПК: C22B 1/24

Метки: брикетов, никельсодержащих, оксидных, приготовления

...брикетов судят по количеству сбрасываний до раскола и количеству образующихся при разрушении брикетов кусков размером более 10 мм. Максимальное количество сбрасыва-. 40 ний 30.Результаты первой серии опытов в сопоставлении с прототипом сведены в табл. 1, Приведенные данные осреднены по нескольким измерениям. Расхождение в параллельных опытах не превьппает +10 .Попредлагаемому способу пыль перед смачиванием нагревают в муфельной печи до требуемой температуры, 50 затем смачивают ее раствором лигно. сульфонатов при перемешивании и дозируют к смеси руды и пирита, В базовом варианте (опыты 1,2) руду, пирит и пыль Шихтуют беэ связующего и затем смачивают раствором лигносульфонатов.Данные, приведенные в табл. 1, свидетельствуют о том, что...

Номер патента: 1574203

Опубликовано: 30.06.1990

Авторы: Новгородский, Шашурин, Шестаков, Ширяев

МПК: A45D 20/10

Метки: бриз, электрофен

...5, забирая тепло и одновременноохлаждая их. В положении переключателя 15 режима работ "У" включены спирали 6-8, а также 9 и 10, мощностькоторых регулируется системой 11плавной регулировки. Со спирали 8снимается напряжение величиной 13 В,5 Овыпрямляется и подается на электродвигатель 2 постоянного тока, а такжена фазосдвигающую цепочку 14, а затем на формирователь импульсов, Маломощные импульсы поступают на управляющий электрод триака 12, Регулиров 55ка мощности, подводимой к спиралям 9и 10 и к триаку 12, осуществляется пупутем изменения фазового угла управляющих импульсов, Температура воздушного потока в этом режиме работыоплавно изменяется от 40 до 65 С. Вположении переключателя 15 режима работы "С" регулируется мощность спирали 10, а...

Номер патента: 1571228

Опубликовано: 15.06.1990

Авторы: Кричке, Самсонов, Ширяев, Шмуклер

МПК: E21B 47/10

Метки: дебита, скважины

...в цифровой форме величин приращения мощности Р идавления 4 р за период. хода устьевогоштока 9 вверх при двух различных режимах работы установки, отличающихся давление на устье.После включения устройства в работу датчик 18 положения кривошипастанка-качалки в момент начала ходаустьевого штока 9 вверх через блок19 открывает ключи 13 и 1 б. Одновременно начинают формироваться импульсы по мощности и давлению, подсчеткоторых ведется в блоке 20. При достижении устьевым штоком 9 верхнегоположения, датчик 18 положения закрываетключи 13 и 16. При следующемцикле качания станка-качалки 4 под-счет импульсов повторяется, Цикл измерения занимает 1 0-1 5 циклов качания, Затем прикрывается задвижкана устье скважины до величины, покадавление на устье...

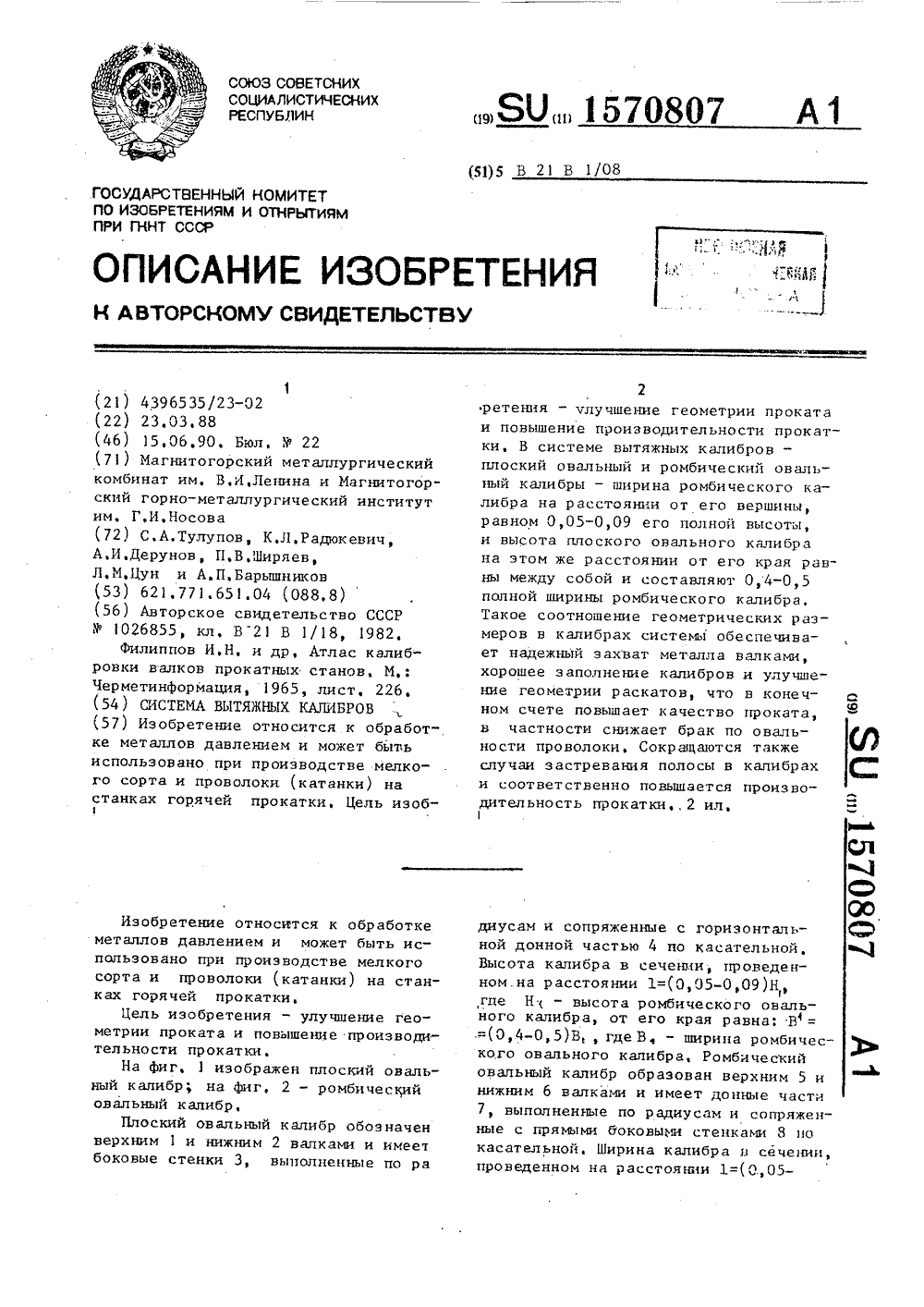

Номер патента: 1570807

Опубликовано: 15.06.1990

Авторы: Барышников, Дерунов, Радюкевич, Тулупов, Цун, Ширяев

МПК: B21B 1/08

Метки: вытяжных, калибров

...и определяются велииной 0,4 О, 5 полной ширины р омбичес ко го ов ально го калибр а,Плоский овальный калибр имеет отношение высоты к ширине 0,4 - 0,5, аромбический овальный калибр - отношение ширины к высоте, равное 0,8-0,9,причем его донные части имеют радиусные скруглежя и по касательным сопряжены с боксьыми стенками. Такие соотношения размеров плоского овального иромбического овального калибров обеспечивают надежный захват металла вромбическом калибре и нормальное егоМапоЛ,не ние,Расстояние от вершины ромбическогод)овального калибра до сечения, где егоширина равна 0,4-0,5 ширины калибра,и расстояние от края плоского овальногокапибра до сечения, где его высота равна0,4-0,5 ширины ромбического овального р 5,калибра, должны быть равны...

Номер патента: 1562489

Опубликовано: 07.05.1990

Авторы: Рукавишников, Тярасов, Ширяев

МПК: F01P 11/02

Метки: внутреннего, двигателя, охлаждения, сгорания

...жидкости, 20охладитель 3 с байпасным трубопроводом 4 и циркуляционный насос 5, всасывающая полость которого сообщенас охладителем 3 жидкости, а напорная - с полостями охлаждения двигателя 1, и расширительный бак 6 с па-,трубками 7 и 8 подвода и отвода жидкости. Патрубок 7 подвода жидкостив расширительный бак 6 выполнен с боковыми окнами 9, снабжен дросселем 3010, закреплен на днище 11 расширительного бака 6 и подключен к верхнейточке полостей охлаждения двигателя1, а патрубок 8 отвода жидкости подключен к всасывающей полости циркуляционного насоса 5. Выходной торец 12патрубка 7 выполнен закрытым, размещен внутри бака 6 и в нем выполненыбоковые окна 9. Расширительный бак6 снабжен указателем 13 нижнего допус тимого уровня...
