Ширяев

Номер патента: 1747704

Опубликовано: 15.07.1992

Авторы: Власов, Изаксон, Минько, Устюгов, Черыгов, Ширяев

МПК: E21D 5/04

Метки: крепь, ствола, шахтного

...анкерными 25 ционнойоболочки 2 в виде ребер жесткости;,стержнями; защемленными в закрепленном При равномерном горном давлении ме массивеи жестко соединенными с металли- таллические ребра жесткости могут быть выческими элементами ребер жесткости,: полнены (уложены) по винтовой линии, .На фиг, 1 изображена принципиальная охватывающей несущую железобетоннуюсхема выполнения крейи шахтного ствола, 30 оболочку.вид в плане; на фиг. 2 - металлическое ребро Для улучшения связи с породным конту=жесткости излиста, пример выполнения; на: ром ствола шахты во вмещающих горныхфиг, 3 - то же, после смещения окружающих породах могут быть выполнены местные вы. горных пород (сдавливание шахтного ство- емки 13(фиг. 5); заполненные бетоном 14, в....

Номер патента: 1746024

Опубликовано: 07.07.1992

Авторы: Никитин, Постников, Улановский, Хуциев, Ширяев

МПК: F02M 21/02

Метки: внутреннего, газа, двигателя, клапан, подачи, сгорания, цилиндр, электроуправляемый

...12, кольцевую проточку 13, газоподводящее отверстие 14, приводную полость 15, газоотводящее отверстие 16, регулировочный винт 17 и разьем 18,Злектроуправляемый клапан состоит из двух частей; в нижней размещен питательный клапан 1 с поршнем 2, в верхней - клапан с направляющей - золотником 3 во втулке 12 и злектромагнит 4,На корпусе нижней части выполнены продольные фрезеровки, которые после напрессовки, гильзы образуют каналы 7 питания газом. Последние выходят на плоскость разъема двух половин корпусов с помощью наклонных Сверлений,5, .являющихся продолжением упомянутых каналов, количество которых соответствует количеству фреэеровок на корпусе. Кроме этого,в корпусе выполнен масляный канал 8, через который масло подается к трущимся...

Номер патента: 1744281

Опубликовано: 30.06.1992

Авторы: Рукавишников, Тярасов, Ширяев, Шутков

МПК: F01M 1/10

Метки: внутреннего, двигателя, сгорания, смазки

...2177 Тираж ПодписноеВНИИПИ Грсударственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж. Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 На чертеже показана схема системы смазки.Система содержит поддон картера 1, масляный насос 2, самоочищающийся фильтр 3 с линией 4 стока загрязненного масла, главную масляную магистраль двигателя 5; центрифугу 6 и инжектор с соплом 7 и камерой 8 смешения.Система работает следующим образом.Смазочное масло из поддона картера 1 поступает в насос 2, который нагнетает его через самоочищающийся фильтр 3, Загрязнения, смываемые в самоочищающемся фильтре 3 по линии 4 стока загрязненного масла, поступают в камеру 8 смешения инжектора, сопло 7...

Номер патента: 1743936

Опубликовано: 30.06.1992

Авторы: Конюхов, Курасов, Сорокин, Феоктистов, Ширяев

МПК: B60L 15/04

Метки: переменного, тяговое, электровоза

...= - 01 О,Д Цель изобретения - улучшение регулировочных свойств электрической тяги.Эта цель достигается за счет того, чтоконтактор включен между образующимивторой полюс выпрямителя электродамивентилей, соединенными раздельно с вторыми выводами групп тяговых двигателей,Отличительные признаки: соединениеэлектродов вентилей, образующих второйполюс выпрямителя, контактором; раздельное соединение вторых выводов групп двигателей с выводами вентилей выпрямителя.На фиг, 1 показана принципиальнаясхема тягового устройства электровоза; нафиг. 2 - диаграмма напряжения.Тяговое устройство электровоза (фиг, 1)содержит тяговые двигатели, разделенныена одинаковые группы 1 и 2, которые черезсглаживающий реактор 3 подключены к выходу выпрямителя 4 на диодах...

Номер патента: 1740078

Опубликовано: 15.06.1992

Авторы: Денисенко, Назаренко, Пилов, Проняга, Сергеев, Христов, Ширяев

МПК: B04C 3/06

Метки: турбоциклон

...электроэнергии.Указанная цель достигается тем, что визвестном турбоциклоне, включающем цилиндроконический корпус, лопастное колесо, патрубок с радиальными лопастями,всасывающий, сливной и песковый разгрузочные патрубки, корпус выполнен в видепримыкающей ктору псевдосферы с патрубком для разгрузки песков и питающей, преобразующей движение камеры со всасывающимтангенциально сопряженным патрубком,Для снижения турбулизации потокапульпы при перемещении ее с лопастей колеса в тор лопасти выполнены закругленными в сторону движения пульпы. Кроме того,с целью получения продуктов разделения,отличающихся по крупности и плотности,турбоциклон снабжен установленным с воэможностью осевого перемещения патрубком разгрузки слива, на внутреннем...

Номер патента: 1740067

Опубликовано: 15.06.1992

Авторы: Афанасьев, Бродский, Виноградов, Назаренко, Ширяев

МПК: B03B 5/34, B04C 9/00

Метки: турбоциклон

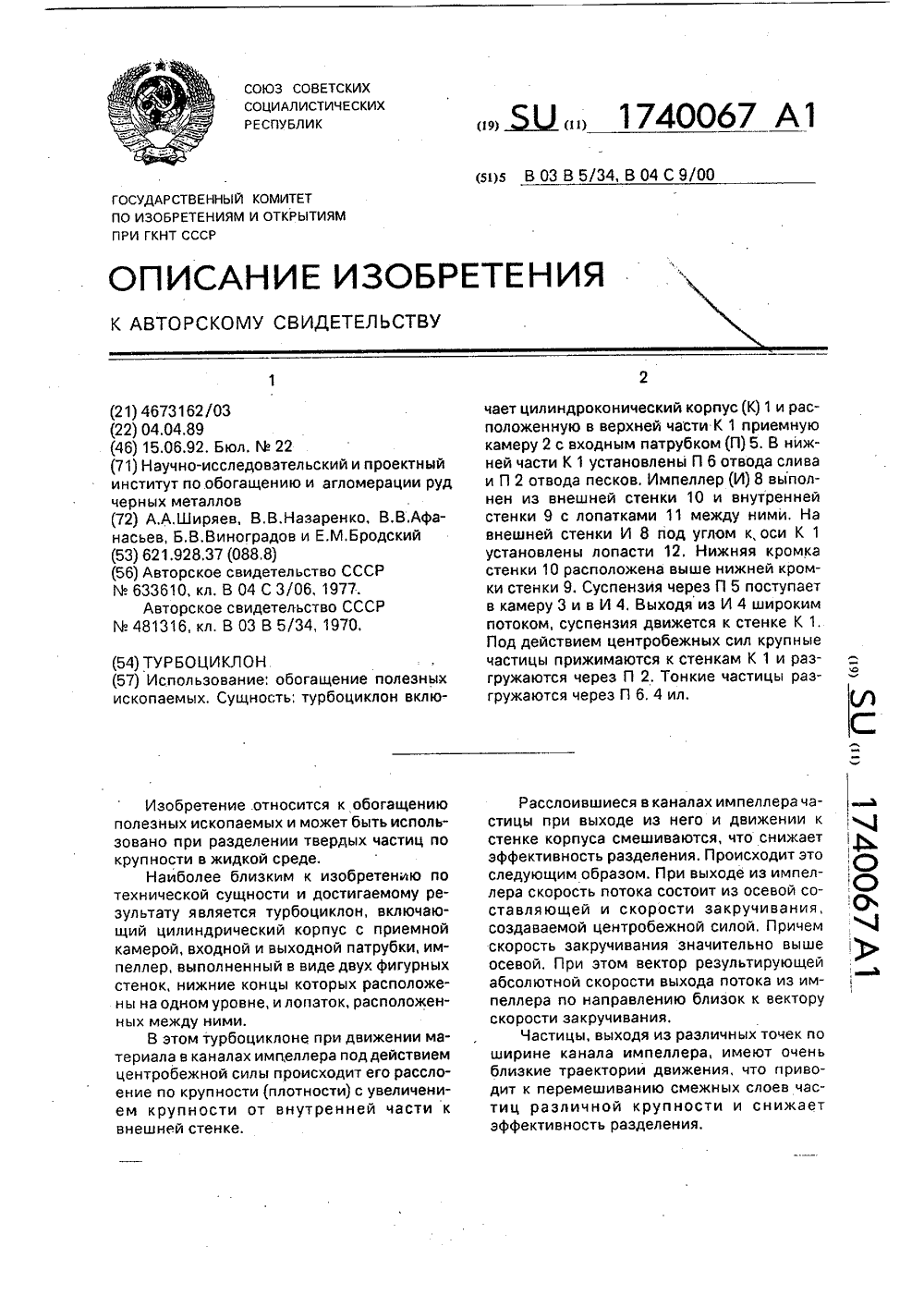

...более крупные, Последовательный ввод предварительно расслоившихся зерен на классификацию повышает эффективность разделения,На фиг.2 изображен общий вид турбоциклона; на фиг.З - импеллер турбоциклона; на фиг.4 - разрез А - А на фиг.З,Турбоциклон включает цилиндрический корпус 1 с песковым насадком 2 в конической части, камерой приема 3, сообщенной с внутренним пространством корпуса 1 20 254045 50 Цель - повышение эффективности разделения - достигается тем, что турбоциклон, включающий цилиндроконический корпус, расположенную в верхней частикорпуса приемную камеру с входным патрубком, установленные в нижней части корпуса патрубки отвода песков и слива ивыполненный из внешней и внутренней стенок с лопатками между ними импеллер,снабжен...

Номер патента: 1739460

Опубликовано: 07.06.1992

Авторы: Мазнев, Рогов, Ширяев

МПК: H02M 7/515

...выводом для подключения источника питания, зарядный тиристор выполнен полностью управляемым, катод зарядного тиристора объединен с анодом перезарядного тиристора и первым выводом первого конденсатора, анод дополнительного тиристора соединен с катодом зарядного тиристора, катод дополнительного тиристора соединен с вторым выводом первого конденсатора, а между вторым выводом первого конденсатора и первым выводом второго конденсатора включен реактор.Предлагаемое устройство отличается от известного тем, что в него введен полностью управляемый ключевой элемент, а реактор включен между конденсаторами. На чертеже изображена принципиальная электрическая схема предлагаемого устройства,Устройство содержит последовательно соединенные полностью...

Номер патента: 1738678

Опубликовано: 07.06.1992

Авторы: Маркин, Федотов, Ширяев, Юров

МПК: B29C 47/02, B29C 63/26, B29D 23/22 ...

Метки: внутреннюю, нанесения, поверхность, покрытия, рукава, тканевого

...стержня и втулки образован переходный участок с сопсным расположением витков нарезки, Глубина винтовой нарезки на внутренней втулке 2 выполнена убывающей, а на стержне 1 - возрастающей. На удлиняющей вставке 9, расположенной выше стержня 1, смонтированы опорная втулка 10 и гофрированный кольцеобразный элемент 11 с установленным между гофрами кольцом 12, Втулка 10 и гофрированный элемент 11 образуют камеру 13 для подачи адгезионного материала на внутреннюю поверхность рукава 14 через выполненные в гофрированном элементе 11 и кольце 12 соосные отверстия 15 и 16, Подача адгезионного материала осуществляется через трубку 17, соединенную с камерой 13 и источником подачи адгезион ного материала. Устройство снабжено опорно-упорными элементами...

Номер патента: 1738483

Опубликовано: 07.06.1992

Авторы: Графчев, Дронин, Ширяев

МПК: B23B 29/034

Метки: заусенцев, инструмент, снятия

...2 и передней части, выполненной в виде двух лепестков 3, разделенных сквозным пазом величиной а, На концах лепестков 3 распо ложены режущие элементы 4. Режущие кромки режущих элементов выполнены в виде кривой, образованной пересечением цилиндрической передней части 5 инструмента с цилиндром 6 такого же диаметра 20 под углом а-60, Оси пересекающихся цилиндров лежат в одной плоскости, проходящей через ось сквозного паза, а точка их пересечения в проекции на упомянутую плоскость расположена на вершине С пере дней части инструмента. На фиг,4 изображено пересечение двух цилиндров диаметром 01 и 02 под углом а с образованием режущей кромки Ьсб (теоретической). Для получения плавной режущей кромки она округляется в точке С (фиг.1, 2). Для...

Номер патента: 1736611

Опубликовано: 30.05.1992

Авторы: Дикун, Терехов, Ширяев

МПК: B03C 1/24

Метки: сепаратор, электродинамический

...магнитной системы устройства в виде двух индукторов линейного бегущего магнитного поля, направления распространения полей которых лежат в перпендикулярных плоскостях, за счет наличия между индукторами зазора, в котором магнитное поле ослаблено, и за счет изменения в пограничной между индукторами зоне направления отходящих в ферромагнитную фракцию частиц позволяет выделить неферромагнитные частицы, т,е. дает возможность без применения дополнительного оборудования осуществить перечистку ферромагнитной фракции, выделив из нее примеси, и тем самым повысить эффективность сепарации.На чертеже представлен сепаратор, общий вид Устройство состоит из основного 1 и дополнительного 2 индукторов линейного бегущего. магнитного поля, с...

Номер патента: 1728299

Опубликовано: 23.04.1992

Авторы: Евдокимова, Самодуров, Удалов, Фоминов, Шахманцев, Шеретов, Ширяев

МПК: C21D 1/04

Метки: железо-никелевых, магнитомягких, свойств, сплавов, формирования

...свойств железо-никелевых сплавов, заключающийся в продолжительном нагреве изделий в печи до температуры 800- 1400 С с последующим медленным охлаждением, причем градиент изменения температуры не превышает 100 С/ч.Этот способ обеспечивает необходимый уровень магнитомягких свойств, однако требует большой длительности процесса ( не менее 8-10 ч) (1)Наиболее близким по технической сущности и достигаемому результату к предлагаемому является способ формирования тся к термообрав, в частности к елевых сплавов магнитомягких зультате волочедругих видов обью изобретения изводительности цель достигается до температуры твляют со скоросле чего следует 100 - 2000 С/с.1728299 20 25 30 35 40 45 50 Составитель И, НикифороваТехред М.Моргентал Корректор А....

Номер патента: 1726621

Опубликовано: 15.04.1992

Авторы: Сиваш, Тимохин, Худолий, Ширяев

МПК: E01B 19/00

Метки: засорения, защиты, стрелки

...реле 13 и 14 и сопря 35 женные с ними тяги 15 и 16, которые через двуплечие шарнирные рычаги 17 и 18, Г-образные шарнирные рычаги 19 и 20, шарнирные рычаги 21 и 22 поднимают защитные элементы 1 и 2 в вертикальное положение и 40 45 перемещают в сторону от рамных рельсов дополнительные П-образные защитные элементы 23 и 24. В том случае, если по участку П проходит одиночный локомотив и после его прохождения по этому участку переключатель 54 разомкнется до того момента, пока полного открытия защитных элементов 1 и 2 не произошло, действие втягивающих обмоток 33 и 34 тяговых реле 13 и 14 будет поддерживаться током, проходящим от ис 50 точника 38 питания через замкнутые кон 55 такты выключателя 39 и замкнутые контакты 32 включения втягивающих...

Номер патента: 1719185

Опубликовано: 15.03.1992

Авторы: Бирбраер, Графчев, Секретова, Циберев, Ширяев

МПК: B23P 11/00

Метки: вала, распределительного, сборного

...элементов, взятых в состоянии поставки, может колебаться в пределах 0,3-0,6 мм), фиксируют в нужных угловом и линейном положениях, после чего(57) Изобретение относится к автомобилестроению, в частности к способам изготовления деталей двигателя. а именно распределительных валов, Целью йзобретения является снижение трудоемкости изготовления распредвала за счет исключения механической обработки посадочных поверхностей собираемых деталей. Для этого раздачу трубы выполняют локально в плоскости, перпендикулярной ее продольной оси. Раздачу осуществляют фасонным многозубым дорном. 1 э, и, ф-лы, 2 ил. вал-трубу подвергают пластическ мации изнутри специальным мн фасонным дорном 4 с натягом 1,2-1, Дорнование по данной схеме обеспеч снижение...

Номер патента: 1717839

Опубликовано: 07.03.1992

Авторы: Венгловский, Черыгов, Ширяев

МПК: E21D 21/00

Метки: анкер

...образованы разрезом, перпендикулярным продольной оси анкера. 15 Причем верхняя часть замка 1 отделена от нижней 2 соосно установленным между ними ловителем, Последний выполнен в виде металлической втулки 5 с конусным отверстием и перекрывающей его широкую сто рону прокладки б из эластичного материала, например, пористой резины. В полости от-, верстия размещены металлические гранулы 7. Между втулкой 5 и нижней частью замка 2 установлен поддон 8 из ткани, Ловитель 25 повернут широкой стороной конусного отверстия втулки 5 к верхней части замка 1. В нижней части замка 2 выполнено продольное направляющее отверстие 9: На выступающем конце штанги 3 установлено 30 металлическое кольцо 10.Анкер устанавливают следующим образом.Предварительно...

Номер патента: 1715294

Опубликовано: 28.02.1992

Авторы: Адигамов, Зурабян, Ларина, Сурмилов, Ширяев

МПК: A43D 11/14

Метки: вакуумного, заготовок, обуви, увлажнения

...и заготовок в камере,.то отпадает необходимость в использовании дополнительного подогрева ниэкотемпературными нагревателями, т. е. прогрев 25камер, заготовок обуви, вакуумирование иполучение пара происходит параллельнопри одинаковой температуре, что исключает конденсацию пара в прОцессе увлажне;ния. После окончания процесса увлажнения 30при напуске воздуха в камеру пар конденсируется, капли влаги, соприкасаясь с наклоненными под углом 60 сводами верхнейкамеры или крышки, стекают по их боковымповерхностям, не попрая на заготовки обуви, в емкости с водой, расположенные внутри камер. Таким образом, отпадаетнеобходимость в создании системы рециркуляции дляфпредотвращения конденсациипара, ловушки конденсата и системы для его 40отвода.На...

Номер патента: 1705450

Опубликовано: 15.01.1992

Авторы: Ворошилов, Ширяев

МПК: D21D 5/20

Метки: волокнистой, сортировка, суспензии

...отходов может быть выполнен по принципу шиберной задвижки 15, шлангового затвора 16, пневмозатвора 17 с использованием эластичного материала 18. Регулятор 14 отходов имеет регулируемый проход 19, образованный пластинами 10, регулирующим элементом 20 и ротором 6, Зона 9 отходов канала 7 может быть выполнена расширяющейся в сторону патрубка 4 выхода отходов, а регулятор 14 отходов установлен в ее широком конце.Сортировка работает следующим образом.Исходная суспензия под напором через патрубок 2 поступает в зону 8 сортирования 5 10 15 20 25 30 35 40 45 19, образованный пластинами 10, регулирующим элементом и ротором 6, Зона 9 канала 7 может быть выполнена расширяющейся в сторону патрубка 4 выхода отходов, а регулятор 14 установлен в ее...

Номер патента: 1705130

Опубликовано: 15.01.1992

Авторы: Бельдей, Де, Логачев, Ширяев

МПК: B60B 39/12, B61C 15/10

Метки: боксования, колес, предотвращения, средства, транспортного

...- повышение эффективности. Устройство для подачи абразивного материала под колеса транспортных средств содержит накопитель 3, выполненный в виде барабана с намотанной на него абразивной лентой 4, а элементом перемещения последней является лентопротяжный механизм. 1 з.п. ф-лы, 1 ил. шипником 6. В нижней части короба 1 расположен лентопротяжный механизм, состоящий из приводного ролика 7 с двигателем 8 и прижимного ролика 9. Абразивная лента 4 проходит между приводным 7 и прижимным 9 роликами и выводится через щелевидное сопло 2, попадая между колесом 10 и дорожным полотном (рельсом) 11.Работа устройства для предотвращения боксования колес транспортного средства ззключается в том, что пр включении двигателя 8, абразивная лента 4...

Номер патента: 1701702

Опубликовано: 30.12.1991

Автор: Ширяев

МПК: C04B 35/14

Метки: керамический, материал

...свойств. При этом присутствующий в составе сульфат кальция при обжиге способствует кристаллизации кварцевого стекла,Цель изобретения - увеличение прочности и снижение пористости керамики.Керамический материал, включающий стекло и фосфат бора, содержит указанные компоненты в следующем соотношении, мас.,4:Кварцевое стекло 93 - 95Фосфат бора 5 - 7Данное содержание к нтов печивает достижение пост ойцсчет образования на границе раздела зерен кварцевого стекла и частиц ВР 04 стеклофазы переменного состава, причем в процессе обжига ВР 04 полностью переходит в образующуюся стеклофазу, Эти процессы сопровождаются увеличением обьема системы и закрытием пор, так как образующаяся стеклофаза имеет плотность ниже, чем у кварцевого стекла....

Номер патента: 1698460

Опубликовано: 15.12.1991

Авторы: Рукавишников, Тярасов, Ширяев

МПК: F01M 1/02

Метки: внутреннего, двигателя, сгорания, смазки

...20, сообщенными с масляной ванной через клапан ограничения расхода масла 21.Устройство работает следующим образом,Перед запуском двигателя включают маслопрокачивающий насос 13, забирающий масло из масляной ванны 1 по всасывающей магистрали 14 и подающий его по первой напорной магистрали 15 через первый обратный клапан 16 в фильтр тонкой очистки 6, и охладитель 7.Одновременно по второй напорной магистрали 17 через второй обратный клапан 18 масло подается через фильтр грубой очистки 11 в главную масляную магистраль 12.Установка клапана ограничения расхода масла 21 на воздуховыпускные трубки 19 и 20 обеспечивает интенсивный выпуск воздуха из фильтра тонкой очистки 6 и охладителя 7 в начальный период прокачки, а после их заполнения маслом...

Номер патента: 1698254

Опубликовано: 15.12.1991

Авторы: Грачев, Клочков, Ковалева, Молотков, Николаев, Охоба, Степина, Ширяев

МПК: C07F 7/22

Метки: трибутилхлоретаннана

...иллюстрирующие способ, ипримеры б, 8-11 и 13 осуществления процесса при запредельных значениях соотношения реагентов и температурыпредставлены в а.л.1 и 2,Как видно иэ приведенных гримеровпри СОотношении С 4 Н 9 Хобщ/Яп С 143,2(пример 8), увеличивается содержание впродукте реакции дибутилд хлорстэннанэи снижается выход продукта (сравните спримером 1);пРи соотношении (С 4 Н 9 г,общ/ Ьп С 143(пример 9) резко возрастает содержание впродукте реакции нежелательной примеситетрабутилстан нана (сравните с примером 3);пРи соотношении эфиР/(С 4 Н 9 Х)общ0,2(пример 10), значительно снижается выходпродукта (сравните с примером 3);пРи соотношении эфиР/(С 4 Н 9 Х),бщ1(пример 11) резко возрастает содержание. в продукте реакции нежелательной...

Номер патента: 1697248

Опубликовано: 07.12.1991

Авторы: Авдеев, Мазнев, Рогов, Ширяев

МПК: H02P 5/16

Метки: постоянного, электропривод

...тиристора 1, перезарядный реактор 11, включенный одним выводом к аноду перезарядного тиристора 9, а другим к общей точке, образованной катодом полностью управляемого тиристора 3 и выводом коммутирующего конденсатора 7.Электропривод работает следующим образом,При подаче сигналов управления на тиристор 1 и тиристор 9 происходит колебательный перезаряд конденсатора 7 через тиристор 9 и реактор 11,В исходном состоянии конденсатор 7 заряжен с полярностью: плюс - нижняя об, кладка, минус - верхняя обкладка, по е перезаряда конденсатора 7 он готов к к мутации рабочего тиристора 1. Включение1697248 Составитель М. Кряхтуноваедактор Т, Зубкова Техред М,Моргентал Корректор Т, Кол Заказ 4315 Тираж Подписное ВНИИПИ Государственного комитета по...

Номер патента: 1696753

Опубликовано: 07.12.1991

Авторы: Белущенко, Макаренко, Ширяев

МПК: F04F 1/06

Метки: замещения, насос, пневматический

...стенках 20 клапан подачи газа 3 образован гибким патрубком 14 и 30 осью 18, установленной в пазах 19 с возможностью взаимодействия с патрубком 14, Шламоотстойник оснащен крышкой 21,Устройство работает следующим образом, 35Пневматический насос опускают в скважину, заполненную жидкостью. Под действием давления столба жидкости открываются всасывающие клапаны 7 и 11 и обратный клапан 16. Жидкость попадает в 40 полость корпуса 1 насоса и происходит вы-теснение газа через клапан 4 в атмосферу.Клапан 3 подачи сжатого газа находится в пережатом состоянии и перекрывает подачу газа. Поплавок 8 остается неподвижным, 45По мере заполнения корпуса 1 жидко.стью при достижении выталкивающей силы, действующей на погруженный в жидкость поплавок 8,...

Номер патента: 1692829

Опубликовано: 23.11.1991

Авторы: Фурин, Ширяев

МПК: B27B 33/06, B27B 33/08

Метки: древесины, пила, распиловки

...0,7-3,6 с каждой стороны уменьшает максимальные напряжения на наружной поверхности до величины напряжений на границе сошлифовки и дна впадиЗилИзобретение относится к дереворежущим инструментам,Целью изобретения является повышение эксплуатационных свойств путем улучшения удаления опилок из пропила и уменьшения трудоемкости подготовки.На фиг.1 изображена часть пилы с зубьями, вид сбоку; на фиг,2 - . сечение А-А на фиг.1; на фиг.З - графики изменения напряжений при изгибе по толщине пилы у основания межзубовой впадины.Конструкция состоит из полотна 1 с зубьями 2 и межзубовыми впадинами 3. Боковая поверхность 4 полотна вблизи впадины сошлифована с обеих сторон под углом а на глубину, равную четвертой части толщины пыли. При этом толщина...

Номер патента: 1691775

Опубликовано: 15.11.1991

Авторы: Потапов, Судаков, Ширяев

МПК: G01R 25/00

Метки: погрешности, преобразования, фазоамплитудной, частоты

...к коммутатору 6, функционирование которого происходит на высокой частоте) в силу симметричности их эквивалентной схемы. Переменный аттенюатор 3 является дискретным и его коэффициент передачи принимает и дискретных значений, при которых и производятся измерения ФАП смесителя 4. Переменный фазовращатель 2 предназначен для обеспечения равенства электрической длины тракта формирования первого и второго сигнальных напряжений на входах испытуемого и вспомогательного смесителей 4 и 5 на частотах (в + Й) и (в - 0) с учетом возможной фазочастотной зависимости переменного аттенюатора 3, Перед измерениями электрические длины трактов прохождения первого и второго сигнальных колебаний подстраиваются таким обра ом, чтобы вцполнялось равенствоу)...

Номер патента: 1691166

Опубликовано: 15.11.1991

Авторы: Оловников, Сидорова, Сорокин, Феоктистов, Ширяев

МПК: B60L 9/12

Метки: переменно, постоянного, средства, транспортного, тяговый, электропривод

...представлены кривая а - напряжение на шинахпостоянного тока выпрямителя 1, кривая б- напряжение на обмотке якоря и кривая в- напряжение на обмотке возбуждения тяговых электродвигателей 3-6. 40Тяговый электролривод транспортногосредства работает следующим образом.С контактной сети 18 напряжение подается на обмотку. 14 трансформатора, понижается и выпрямляется выпрямителем 1, на 45выходе которого имеет пульсирующее напряжение Од (фиг. 2), Это напряжение (кривая а) приложено к последовательносоединенным реактору 7 и двигателям 3 - 6.При включенных контакторах 12 и 13 лод 50действием этого напряжения в цели двигателей возникает пульсирующий ток, причем этот ток протекает как по обмоткеякоря, так и ло обмотке возбуждения.В...

Номер патента: 877921

Опубликовано: 30.10.1991

Авторы: Троицкая, Ширяев

МПК: C08K 3/22, C08L 9/00

Метки: композиция, назначения, полимерная, фрикционного

...к резиновойпромышленности, в частности к полимерной композиции фрикционного назначения.Известна полимерная композицияфрикционного назначения на основе бутадиенового каучука, включающая вулканизчющую группу, барит, асбест и техническийуглерод, например, в соотношении 20-25;2 3;40-50:10-16:10-20.Резины из данной композиции имеютнизкие прочностные показатели,Цель изобретения - повышение прочностных показателей резин из композиции.Поставленная цель достигается тем, чтополимерная композиция фрикционного назначения на основе бутадиенового каучука,включающая вулканиэующую группу, барит,асбест и технический углерод, дополнитель.Ы 877921 51)5 С 08 1 9/00 С 08 К 3/22 де 20 з 0,5-1,5ледующем соотношении компонентктор Т. Шарганова Техред...

Номер патента: 1685943

Опубликовано: 23.10.1991

Авторы: Грачев, Доронин, Клочков, Ковалева, Курбатов, Молотков, Степина, Ширяев

МПК: C07F 7/22

Метки: тетраорганостаннанов

...подавать с заданной,2 (1 36, 3) 67,4 (Лп,(8,) 50-60 60-7 25 СНБг ГФ 72, епгпл 11 птпл 21,8 (309,7) 2 (17( скоростью раствор хлорного олова и оставейс ас орг(зногалогенида в углеводородном растворителе в нижнюю частьвторой зоны реактора, Температуру в этойзоне поддерживают в пределах 60-90 С. 5В остальных зонах реактора температуру поддерживают в пределах 50-7 ООС, а врасширяющейся части ЗО - 50 С.Выделяющаяся из верхней части реактора реакционная масса непрерывно поступает в гидролизер с мешалкой, куданепрерывно подают 4-7-ную солянуюкислоту, Температуру в гидролизере (1030 С) поддерживаю подачей холодной воды в рубашку гидролизера. Затем продукты 15гидролиза поступают в отстойник, где происходит разделение водной и органическойфазы....

Номер патента: 1684876

Опубликовано: 15.10.1991

Авторы: Иванов, Новиков, Новикова, Ширяев

МПК: H02M 3/10

Метки: импульсным, регулятором

...включения силового ключа, то управление осуществляется устойчиво при малых значениях уставки Оу. Вследствие конечного значения времени рассасывания 1 р ключа 6 ток в нем продолжает нарастать в течение времени (р после выключения триггера 11 (момент тз на фиг. 2), е реэультате чего амплитуда тока в силовом ключе 6 превышает сигнал уставки Оу. Конечная величина 1 р и связанная с ним ошибка в регулировании амплитуды тока ключа б может привести к нарушению устойчивости регулирования при выходе регулятора на установившийся режим работы, когда сигнал уставки Оу обычно задается максимальным с целью уменьшения времени переходного процесса, а напряжение на на 5 10 15 20 25 30 35 40 45 грузке 5 и фильтре 4 близко к нулю. Оптиьлальной с точки...

Номер патента: 1684278

Опубликовано: 15.10.1991

Авторы: Лаврова, Ширяев

МПК: C07C 309/88

Метки: n-карбометоксисульфаниловой, кислоты, хлорангидрида

...процесса,Целью изобретения является повышение выхода хлорангндрида карбометок-сисульфаниловой кислоты и упрощение технологии. его получения. Поставленная цель достигается взаимодействием М-карбометоксианилина с хлорсульфоновой кислотой в среде хлористого тионила в присутствии диметилформамида при молярном соотношении реагентов 1:(1,00-1,05)ф(3-10)3 й(001-0, 1) соответственно, при 20-85 С в течение 1-10 ч с последующей отгонкой хлористого тионила и сливом расплава целевого продукта.Практическая реализация предполагаемого способа полученияхлорангидСоставитель Т.Власоваор М.Самерханова Техред М,Дидык Корректор М.Шаро Подписноео изобретениям и открытиям при ГКНТ35, Раушская наб., д. 4/5 Заказ 3483 Тираж ВНИИПИ Государственного...

Номер патента: 1684090

Опубликовано: 15.10.1991

Автор: Ширяев

МПК: B30B 15/28

Метки: прессом

...в нулевое состояние, При срабатывании датчика 3 по цепи 73 поступает "1", которая инвертируется элементом 35, и на вход С элемента 33 поступает "0", подтверждается его единичное состояние. После отключения датчика 2 на вход 3 элемента 32 поступает "0", Он устанавливает его в единичное состояние, а после прихода ползуна в исходное состояние на вход Я подается "1", но триггер остается в единичном состоянии, при этом на входе С также должна появиться "1". Если после этого ползун продолжает движение до срабатывания датцика 3, то на входС элемента 33 поступит "0" и он установитсяв нулевое состояние и по цепи 79 сигнал "0"поступит в узлы 17 и 18. Узел 16 контроля исправной работы командоаппарата рассмотрим более подробно,На фиг. 4 приведена...
