Патенты с меткой «д-триггер»

Номер патента: 389628

Опубликовано: 01.01.1973

Авторы: Вител, Иванов, Маркин, Удовик, Филиппов

МПК: H03K 3/286

Метки: д-триггер

...на многоэмиттерном транзисторе (МЭТ) 1, инвертирующие транзисторы 2 и 8, диод смещения 4, токораспределяющий транзистор 5, резистивный делитель б, подключенный к шине симметричных прямоугольных тактовых импульсов (ТИ) 7.При наличии,на входах 8 - 10 высокого потенциала ток от,источника ТИ во время действия положительного импульса течет через резнстивный делитель б в базу переключающего транзистора 5 и через диод смещения 4 - в базу инвертирующего транзистора 2.Протекание тока в коллекторной цепи транзи стора 5 создает падение, напряжения на частирезистивного делителя, что препятствует смещению коллекторного перехода МЭГ в прямом направлении. Ток эмиттера транзистора 5 делится на две составляющие: основная 15 часть его течет через диод...

Номер патента: 395971

Опубликовано: 01.01.1973

Авторы: Гор, Жеребцова, Мансуров, Талибов

МПК: H03K 3/353

Метки: д-триггер, парафазный

...вход Д триггера. Затворыпервых всктил ного 1 и дополнительного блокирующего 3 транзисторов соединены с первым входом схемы ИЛИ - НЕ (объедицеццые затворы транзистора р-типа 9 и трацзи стара и-типа 10), а их затворы соединены с395971 Составитель А. Кузне Техрсд 3. Тараненко актор О. Степин ректор Л. Царькова аказ 3605/12ЦНИИПИ Изд, Хв 919 сударственного по делам кз Москва, Ж.35Тираж 780комитета Совета Министрстений и открытийРаушская наб., д. 45 ПодписноСССР Типография, пр. Сапунова,истоком второго вентнльного транзистора 7, образуя тактирующий вход Т триггера. Тактировацие проводится импульсами положительной полярности - логической 1.Рассмотрим работу триггера в режиме записи информации.Для записи состояния Я= 1 на входах Дтриггера...

Номер патента: 396832

Опубликовано: 01.01.1973

Автор: Гнитько

МПК: H03K 3/037

Метки: д-триггер, задержкой

...инвертор 7 закрыт), так как на выходе инвертора 12 в это время действует еднничнын сигнал. е устройство отличается от 15 , что с целью его упрощения левого и правого вентилей и2 ИЛИ - НЕ основного тригы и подключены к выходу доэлемента пИ - ПИЛИ - НЕ, 20 всех вентилей И которого подключены,ко второму входу я И элемента 2 И - 2 ИЛИ - триггера и к тактовому входу го триггера, образуя тактовый 25 а, а все оставшиеся входы венлнительного элемента пИ - образуют Д-входы триггера, изображена блок-схема предиггера. 30 С приходом нчлевог го сигнала вход вспо оказывается заблокир его передается в основ Я устанавливается низ т 1 высокий уровень). триггера принимается з Предлагаемоизвестного темпервые входыэлемента 2 И -гера...

Номер патента: 405167

Опубликовано: 01.01.1973

МПК: H03K 3/353

Метки: д-триггер, инверсный, однофазный

...наб., д, 4/5 одписно Типография, пр. Сапунова входе Т присутствует сигнал +, Предположим, что в исходном состоянии в триггер записана 1, т. е. на выходе Я присутствует сигнал +. Сигнал + на входе Т закрывает транзистор 1 и открывает транзистор 3. Низкий уровень ( - ) на стоке транзистора 3 закрывает транзистор 5 и открывает транзистор 6. Сигнал + на выходе открывает транзистор 4 и закрывает транзистор 2. Низкий уровень ( - ) па стоке транзистора 4 закрывает транзистор 7 и открывает транзистор 8. Открытые транзисторы 6 и 8 и закрытые транзисторы 5 и 7 обеспечивают присутствие па выходе Я сигнала +, т. е. триггер находится в состоянии 1.Во время записи в триггер О на входе Д присутствует сигнал +, на входе Т - сиг- нал- . На выходе Я,...

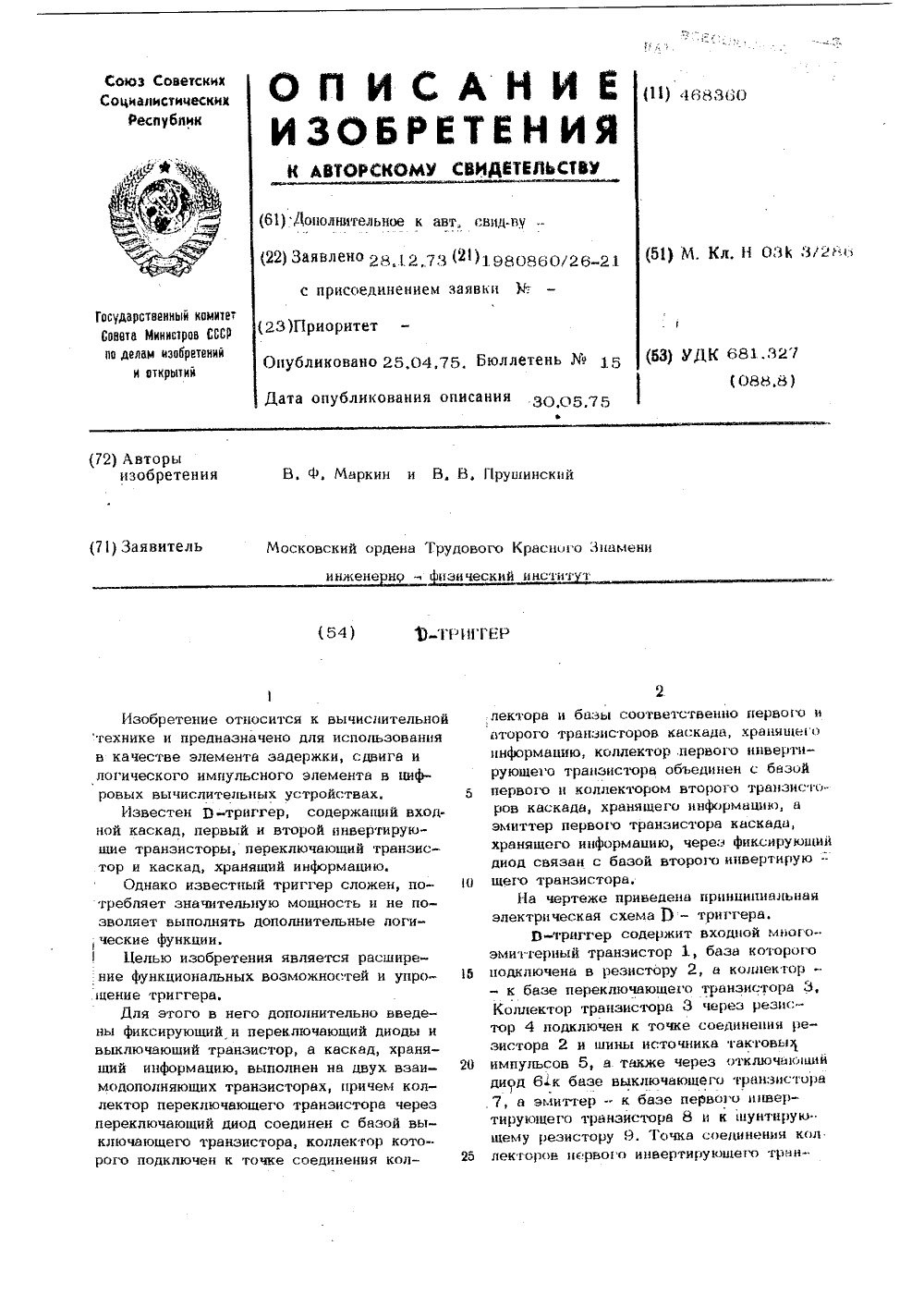

Номер патента: 468360

Опубликовано: 25.04.1975

Авторы: Маркин, Прушинский

МПК: H03K 3/286

Метки: д-триггер

...фиксирующий диод 15,подключена база второго иниертирующеготренииоторе 16, коллектор которого, объелнненнюй о ре . эистором 17, образует прямой. выход 18, Общая точеа резисторов 12,.14, 17 подключена к шине питания 19, Змиттеры входного транзистора 1 образуют входы И 20 и 21 Ьтриггера, а коллектор и эмиттер переключающего транзистора 3 - входы 22 и 23 расширителя по ИЛИ,, д-триггер.работает следующим образом.При появлении на входах 20 и 21 потенциала высокого, уровня с приходом очередного тактового импульса ток от источника тактовых импульсов через резистор 2 течет в базы транзисторов 3 и 8 и открывает их, На выходе 13 устанавливается низкий уровень потенциала. Одновременно током коллектора транзистора 8 открывается транзистор 11 и через...

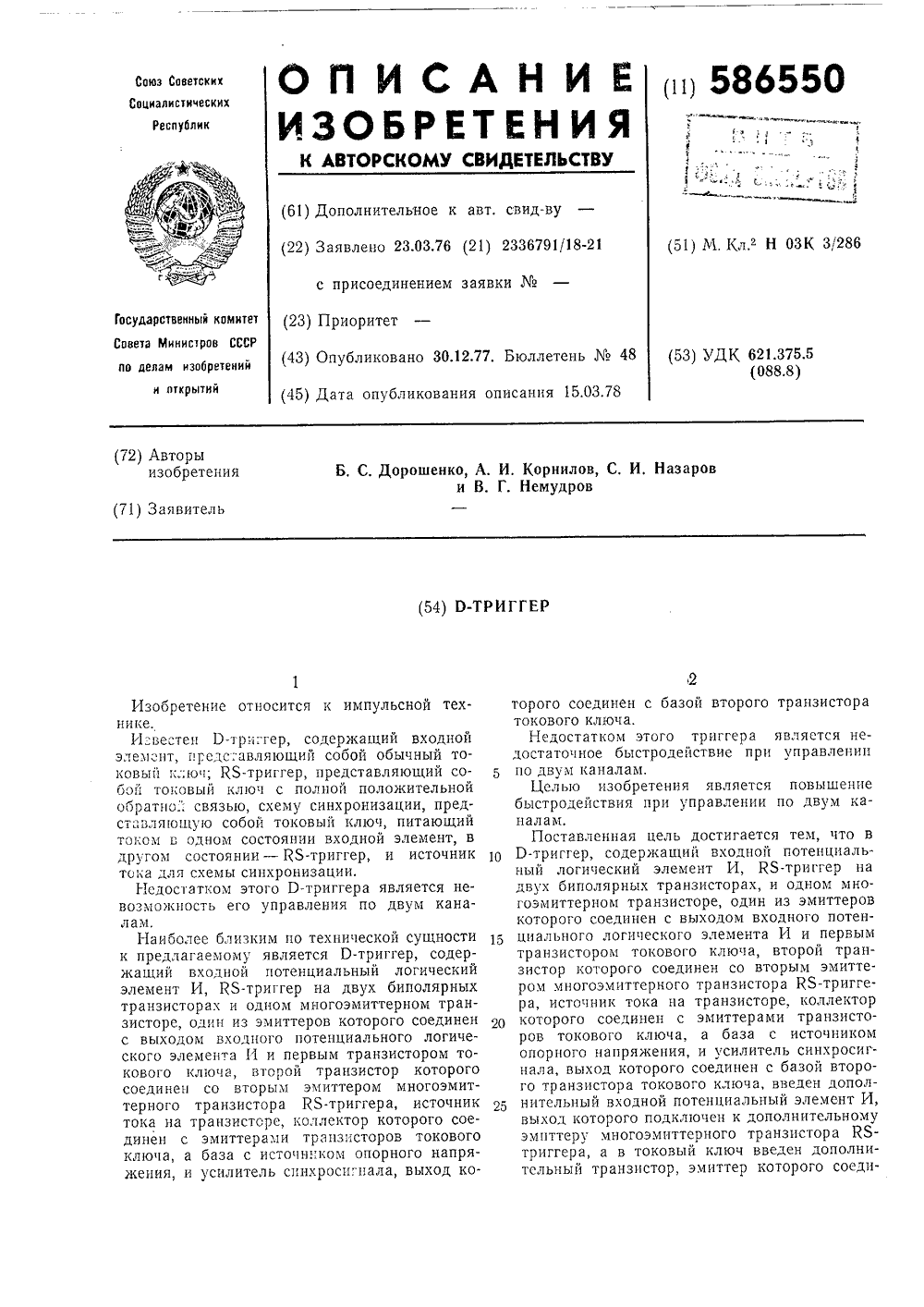

Номер патента: 586550

Опубликовано: 30.12.1977

Авторы: Дорошенко, Корнилов, Назаров, Немудров

МПК: H03K 3/286

Метки: д-триггер

...КЬ-триггер 7, выполненный на небиполярных транзисторах 8 и 9, резисторе 10 и многоэмиттерном транзисторе 11,усилитель синхросигнала на транзисторе 12 ирезисторе 13, токовый ключ 14, на транзисторах 15 - 17, источник тока 18, источник опорного напряжения 19, Входные сигналы поданы на входы 20 - 23, сигнал синхронизацииподан на вход 24, выходной сигнал снимается с выхода 25.Принцип работы триггера заключается вследующем,Для выбора нужного канала информациина соответствующий транзистор 4 или б нужно подать низкий логический уровень, а надругие транзисторы 3 или 5 - высокий, Еслитоковый ключ 14 переключает ток источникатока 18 в свое левое плечо, т. е. ток течетчерез транзисторы 15 и 16, то транзистор 4или 6, на который подан высокий...

Номер патента: 587607

Опубликовано: 05.01.1978

Автор: Иванов

МПК: H03K 3/286

Метки: д-триггер, тактируемый

...управляющего транзистора.Принципиальная электрическая схема описываемого триггера приведена на чертеже.Триггер содержит бистабильный элемент.на транзисторах 1, 2, резисторы 3, 4, управляющий транзистор 5, пе. реключатель тока на транзисторах 6, 7,,ул.Проектная,филиал г.ужго эмиттеры которых соединены с источником постоян .ого тока 8, генераторытактовых импульсов 9, 10.Принцип работы триггера заключается в следующем,Когда потенциал базы транзистора бвыше потенциала базы транзистора 7 навеличину логического перепада, токисточника 8 протекает через транзисторы 5 и б и не протекает через транзистор 7. Триггер чувствителен к состоянию входа 11. Пусть на базу транзистора 5 подается высокий потенциал.Так как эмиттеры транзисторов 2 и...

Номер патента: 597068

Опубликовано: 05.03.1978

Авторы: Горячев, Жеребцова, Мансуров, Талибов

МПК: H03K 3/286

Метки: д-триггер, инверсный, однофазный

...со взаимодополняющей симметрией, содержащий двухвходовый элемент ИЛИ-НЕ, два блокирующих транзистора п -типа и два вЕнтильных транзистора р-типа, входную, тактирующую, выходную и общую шины; при" чем истоки блокирующих транзисторов соединены с общейшиной, стоки первых вентильного и блокирующего транзисторов подключены к первому входу элемента ИЛИ-НЕ, стоки вторых вентильного и блокирующего транзисторов подключены ко второму входу элемента ИЛИ-НЕ, затворы первых вентильного и блокирующего транзисторов соединены и истоком второго вентильного транзисто597068 Формула изобретения Составитель Я.Петроваор Б.федотов ТехРед . Э,Чужик КоРРектоР С.Ямалою ж аж Тираж сударственного комите по делам изобрете 3035, Москва, Ж, Р1087...

Номер патента: 660210

Опубликовано: 30.04.1979

Авторы: Мозговой, Первинкин

МПК: H03K 3/286

Метки: д-триггер, синхронный

...опорного напряжения 21, коллектор транзистора 22 соединен с коллектором транзистора 5, коллектор транзистора 23 - с коллектором транзистора 6, эмиттер транзистора 22 соединен с эмиттером транзи 5 10 15 20 25 30 35 40 45 50 55 60 65 стора 5 и эмиттер транзистора 23 - с эмиттером транзистора 6, базы транзисторов 22 и 23 подключены к третьему входу 24, эмиттер, коллектор и база транзистора 25 подключены соответственно к инверсному выходу 26, шине 15 и коллектору транзистора 18, причем между последпими включен резистор 27.Устройство работает следующим образом.Пусть в начальном состоянии на тактовый вход 9 и логические входы 11 и 24 подан потенциал логического нуля Р, меньший, чем величина напряжения источника 8 огорного напряженияЕ ==...

Номер патента: 677073

Опубликовано: 30.07.1979

Авторы: Евдокимов, Косинский, Судьин

МПК: H03K 3/286

Метки: д-триггер

...затворМОП-транзистора 16 последний открывается, так как открыт последовательно соединенный с ним МОП-транзистор 17 (на затворе потенциал, приблизительно равныйпотенциалу источника питания).Емкость МОП-транзистора 7 разряжаетсячерез МОП-транзисторы 16 и 17 до потенциала, приблизительно равного потенциалуЗемля.При поступлении сигнала 4 на затворМОП-транзистора 5 МОП-транзистор открывается, и его выходная емкость заряжается до потенциала, приблизительно равного потенциалу источника питания.По сигналу фазыпоступающему навходную шину 24 и на затвор транзистораб, МОП-транзистор нс открывается, так какзакрыт последовательно соединенный с нимМОП-транзистор 7 (на затворе потенциал,приблизительно равный потенциалу Земля). Следовательно, выходная...

Номер патента: 794723

Опубликовано: 07.01.1981

Авторы: Бояр, Кузнецов, Сотский

МПК: H03K 3/286

Метки: д-триггер, тактируемый

...и И; коллектор транзистора 12 соединен с объединенными эмиттерами переключателя тока, а коллектор транзистора 13 соединен со вторым эмиттером транзистора 9, базы соединены с парафазными входами информационного сигнала К а эмиттеры соединены между собой и с источником,14 постоянного тока. Вывод 15 является прямым выходом триггера Я, вывод 1 б - инверсным выходом фТриггер работает следующим образом.Когда потенциал базы транзистора 13 выше потенциала базы транзистора 12, что соответствует сигналу, равному нулю, ток источника 14 протекает через транзисторы 13 и 9 в бистабильный элемент, в результате чего потенциалы на выходах 1 б и 1 б триггера не меняются, т. е. он находится в режиме хранения и,не,реагирует на сигнал й и тактовые импульсы...

Номер патента: 843176

Опубликовано: 30.06.1981

Авторы: Иванов, Шагурин

МПК: H03K 3/286

Метки: д-триггер, синхронный

...собой, реализуя операции "Проводное И", и под 55 ключены ко входам 4 и 3 инверторов соответственно.2 в , триггер работает следующим образом. фЕслиР:1, то при поступлении на вход С отрицательного фронта синхросигнала переключаются инверторы 9 и 10 в состояние С = 1, С = О. На вход инвертора 8 поступает логическая 1, которая устанавливает его в11 состояние О, Сигнал С = 0 устанавливает инверторы 5 и 6 в состояние 1, так что они не оказывают влияние на состояние выходов. 0 и О, триггера. Инверторы Зи 7, на входы которых поступает логический О, устанавливаются в состояние 1, что приводит к установке инвертора 4 в состояние О. При этом установление управляющих сигналов Р, 5, выходной БЯ осуществляется за время 21 При поступлении иа вход С...

Номер патента: 843177

Опубликовано: 30.06.1981

Авторы: Болдырев, Бушуев, Калошкин, Шагурин

МПК: H03K 3/286

Метки: д-триггер

...2 и выходом первого инвертора 1,соединение выхода четвертого инвертора с входом первого Мнвертора 1 и выходом второго инвертора 2, соединениевхода третьего инвертора 3 с выходомпятого инвертора 5 и выходом четвертого инвертора 4 и соединение входачетвертого инвертора 4 с выходом пяЬтого инвертора 5 и 2-входом 7 образуют элементы монтажное И, Пятый инвертор 5 для обеспечения нормальногофункционирования должен иметь задержку срабатывания, превышающую задержку срабатывания остальных инверторов.;г) -триггер работает следующим образом. 40 Если на входеЗ установлено значение 1 = 1, то при поступлении положительного фрощтасинхросигнала С переключается инвертор 4; При этом инверторпереключается в состояние логической "1". Инвертор 3 также...

Номер патента: 868982

Опубликовано: 30.09.1981

Авторы: Беров, Гаршин, Домнин, Никишин

МПК: H03K 3/286

Метки: д-триггер

...9 переключателя тока подан логичес кий "0", триггер находится в режиме хранения информации. Ток источника 11, течет через открытый второй транзистор 7 переключателя тока, входной и выходной транзисторы 1 и 2 образуют триггер Шмидта, который может находиться в двух устойчивых состояниях. В нулевом состоянии открыт входной транзистор 2, его коллекторный ток понижает потенциал на базе выходного транзистора 1.Напряжение коллектор-эмиттер входного транзистора 2 в этом режиме выбирается путем подбора номинала резистора 3 равным 0,4 В. Это напряжение достаточно для надежного запира О ния транзистора 1 и не вызывает заметного насыщения входного транзистора 2, В этом режиме на выходах 4 и 5 присутствует уровень логического нуля. В...

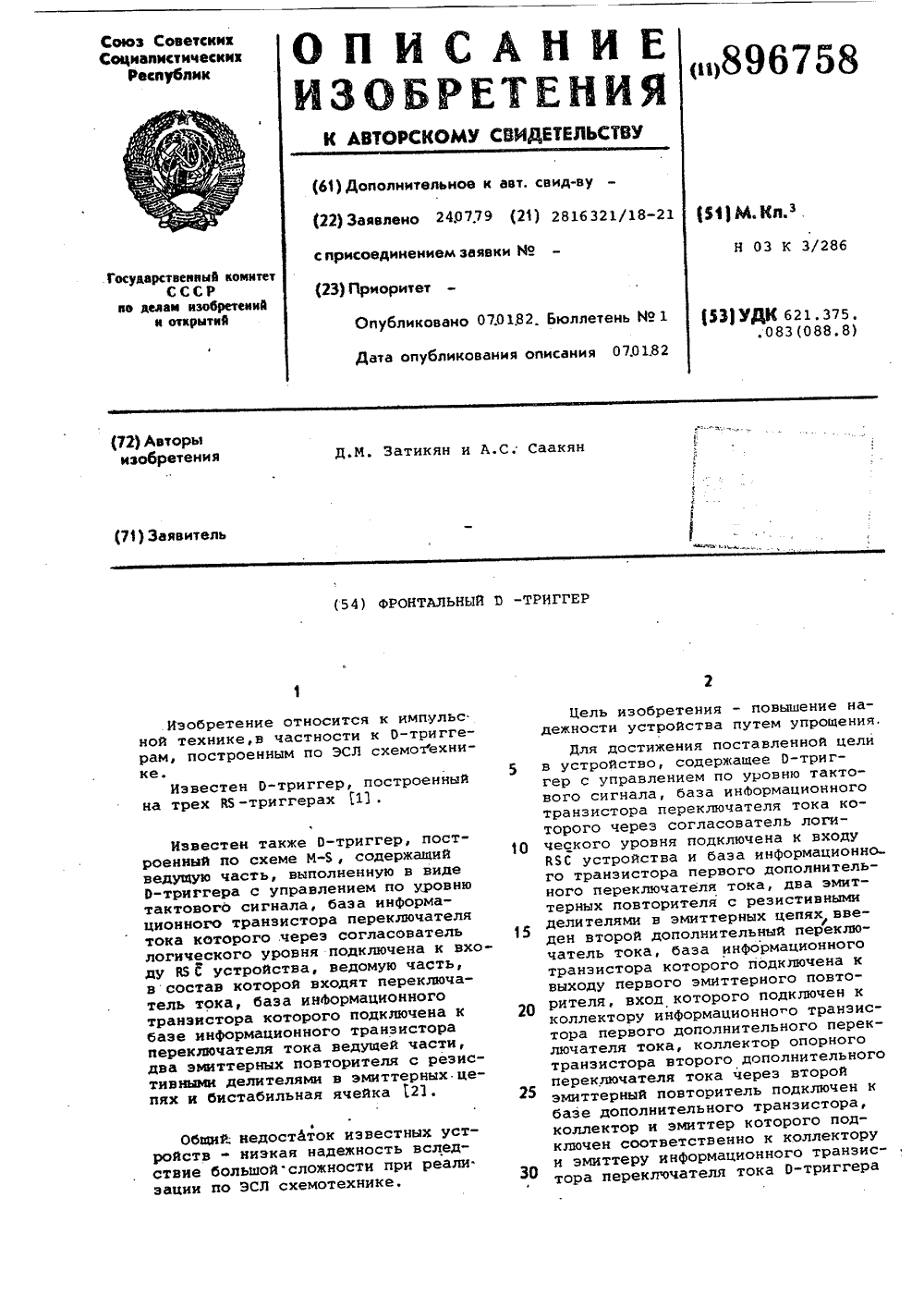

Номер патента: 896758

Опубликовано: 07.01.1982

Авторы: Затикян, Саакян

МПК: H03K 3/286

Метки: д-триггер, фронтальный

...с коллектором и эмиттероминформационного транзистора 17 ПТ Отриггера с управлением по .уровню тактового сигнала, база которого через согласователь логического уровня на элементах7-9 подключена к й 5 С входу устройства. База опорного транзистора 18 в этом ПТ и база опорных транзисторов 4 и 6 подключены к уровнюЕ Выходы О-триггера с управлениемпо уровню тактового сигнала на транзисторах 19 и 20 подключены к выходам Я и О, устройства.Для описания работы схемы принимают, что асинхронно-установочныевходы триггера не возбуждены, т.е.на входах К и 5 сохраняется низхийлогический уровень напряжения, кроме того, в исходном состоянии С=О исоответственно С=1.Исходное состояние С=1 обеспечивает уровень напряжения на базетранзистора 17...

Номер патента: 917307

Опубликовано: 30.03.1982

Авторы: Затикян, Саакян

МПК: H03K 3/29

Метки: д-триггер, троичный, фронтальный

...С=1 и напряжение на базах транзисторов 15 и 25 выше, чемна базах транзистора 16 (подключенно"го к источнику 36) и транзистора 32(из-за инверсии на транзисторе 25), 20работает двухуровневый переключательтока на транзисторах 19, 20, 23., 24,базы информационных транзисторов 19и 23 которых управляются через сме"ценный ток из выхода на транзисторе 258 ЭП 3, Поэтому триггер работает врежиме самоудерживания.В начальный момент,.когда сигнал насинхровходе ЗЗ С=О, напряжение на базе транзистора 32 еще сохра" 30няется ниже, чем напряжение на базетранзистора 16. Ток протекает черезтранзистор 16 и в зависимости от входного сигнала на базе транзистораток протекает через транзистор 17или 21 или 22 и устанавливает на эмиттере транзистора 8 ЭП 3...

Номер патента: 930597

Опубликовано: 23.05.1982

Авторы: Воловик, Грибок, Солецкий

МПК: H03K 3/286

Метки: д-триггер

...элемента И-ИЛИ-НЕ 2 формируется единичный логический сигнал, после чего на выходе инвертора 4 появляется низкий логический сигнал. Поскольку на входе 6 присутствует нулевой логический потенциал, а на входах элемента И-ИЛИНЕ 1 оба единичных логических сигнала, других изменений потенциалов на составных частях 0-триггера в моментне происходит.Если к моменту С начала следующего тактового импульса логический сигнал на входе 6 останется нулевым, то тактовый импульс не монет изменить выходные сигналы составных частей О-триггера. Действительно, высокий логический сигнал на выходе входно5 930го логического элемента 5 поддержи -вается низким логическим сигналом навходе 6; низкий логический сигнал навыходе элемента И-ИЛИ-НЕ 1 поддерживается...

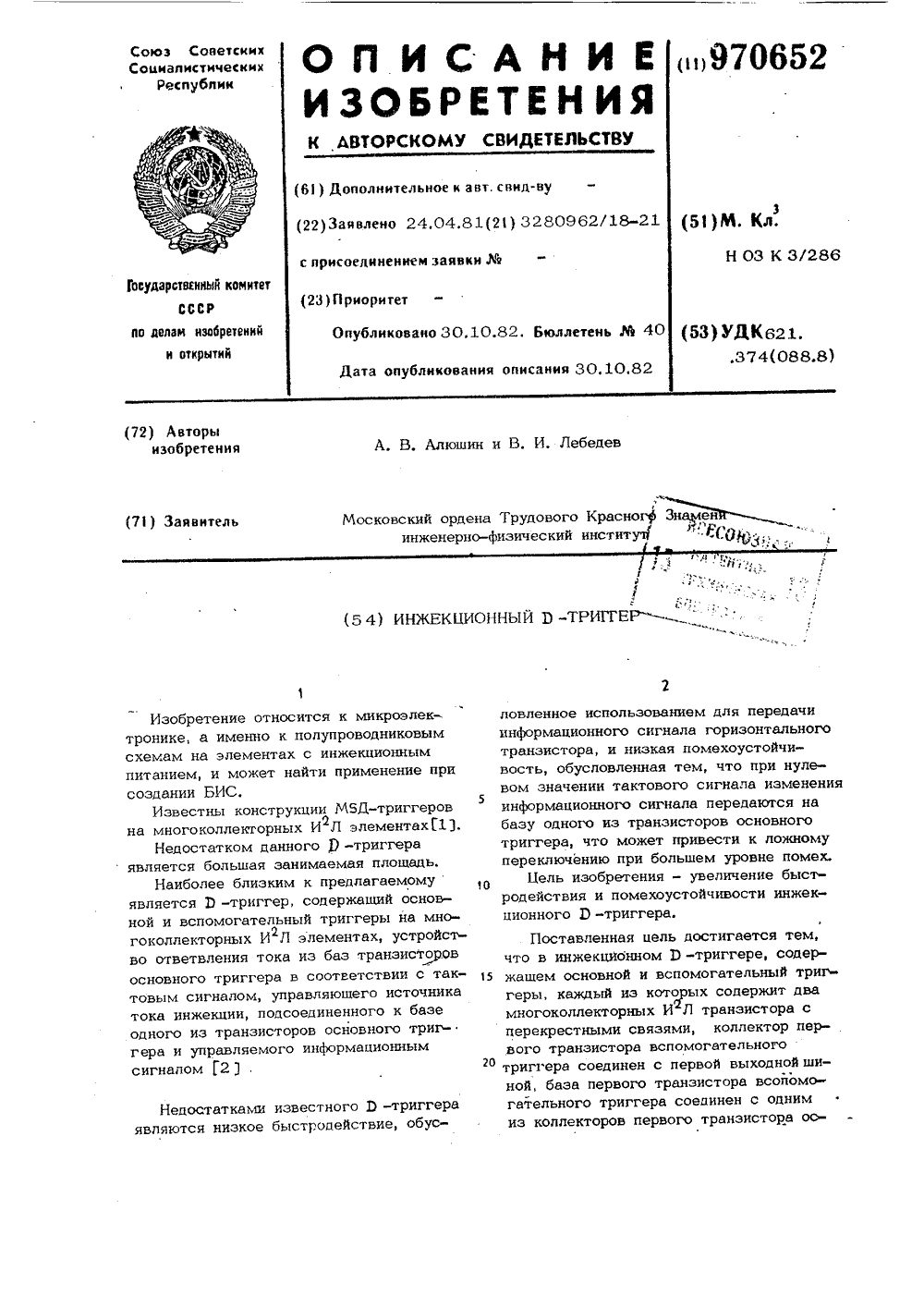

Номер патента: 970652

Опубликовано: 30.10.1982

Авторы: Алюшин, Лебедев

МПК: H03K 3/286

Метки: д-триггер, инжекционный

...13 с ис 2точником 14 тока инжекции., причемего коллекторы 15 и 16 подсоединенык базам транзисторов основного триггера,И Л транзистор 17 с источником 18тока инжекции, причем его база соединена с информационным 2-входом 19,,а коллектор 20 с базой транзистора 2.Транзистор 13 имеет один дополнител - .ный коллектор 21, соединенный с вхо-,дом 19,40Коллектор 22 транзистора 7 соединенс первой выходной шиной 23 2 -триггера, Коллектор 24 транзистора 8 соединен с второй выходной шиной 25 Э-триг 1- гера.453 -триггер работает следующим образом. При значении тактового сигнала, равном логической "1", транзистор 13 открыт, транзисторы 2 и 3 обесточены50 и не влияют на состояние транзистора 6, 3-триггер хранит информацию.При поступлении на вход...

Номер патента: 1019593

Опубликовано: 23.05.1983

Авторы: Горбунов, Решетов

МПК: H03K 3/286

Метки: д-триггер, динамический

...тиристорови 2, Я-клемма 30 через резистор 19 - к неинвертирующему входу компаратора 9, К-клемма 31 через резистор 22 - к его инвертирующему входу, а Т-клемма 32 через резисторы 20 и 21 к обоим его входам. Кроме того, устройство имеет шины питания 33 и 34, нагрузки 35 и шины смещения 36 и 37.Симисторы 7 и 8 обладают симметриейпо управляющему электроду и включаются, соответственно, положительным и отрицательным импульсами тока с последующей отсечкой после включения при помощи тиристорных ключей 5 и 6.Тиристоры 1 и 2 с шунтирующими транзисторами 3 и 4 и одновибраторами 13 и 14 выполняют роль управляемых ключей, выполненных на базе двух тиристорных триггеров и подсоединяющих плюсовой или минусовой источники смещения через тиристорные...

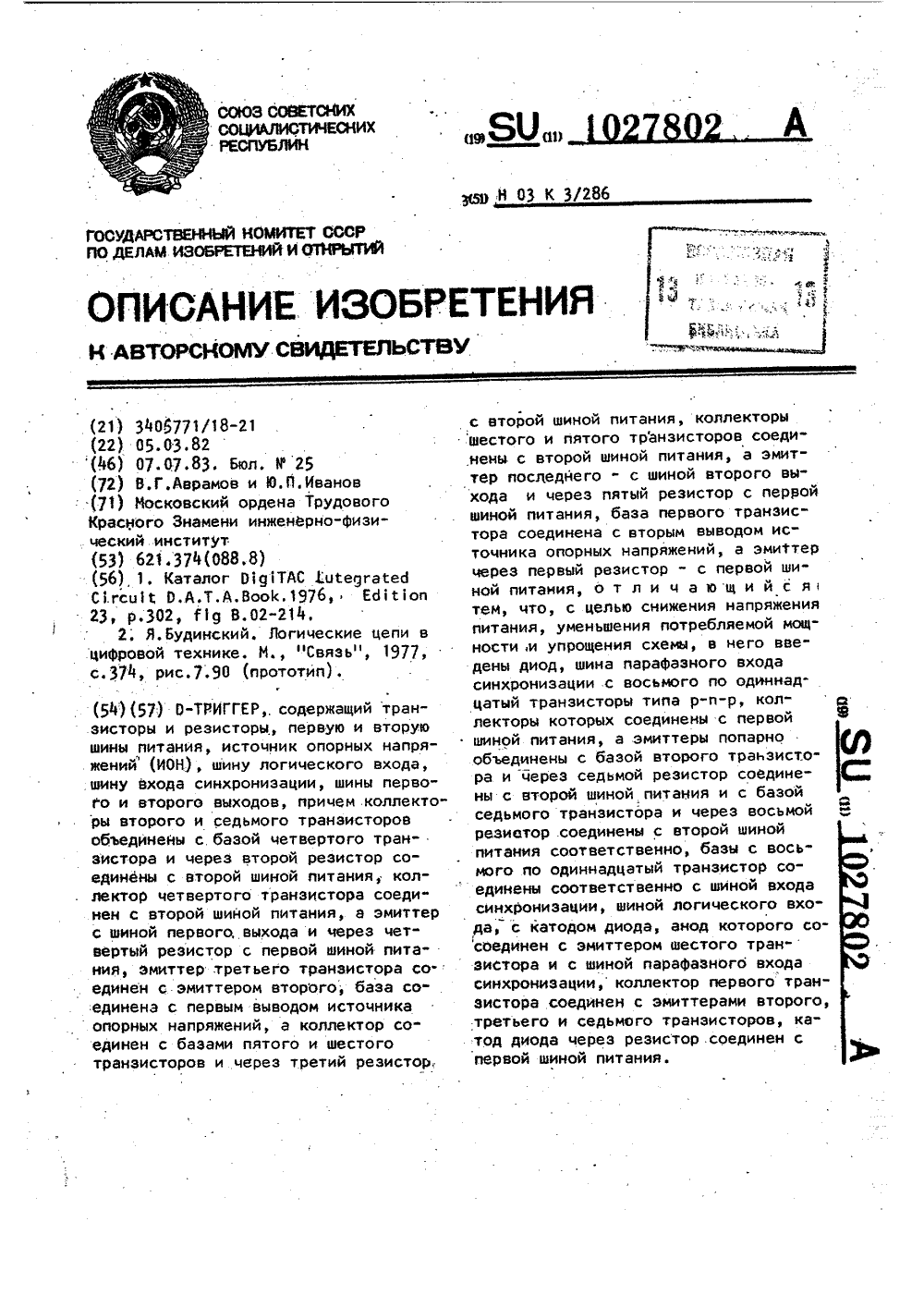

Номер патента: 1027802

Опубликовано: 07.07.1983

Авторы: Аврамов, Иванов

МПК: H03K 3/286

Метки: д-триггер

...с второй шиной питания, а эмиттер последнего " с шиной второго выхода и через пятый резистор с первой шинойпитания, база. первого транзисторасоединена с вторым выводом источникаопорных напряжений, а эмиттер черезпервыйрезистор ". с первой шиной пи- Ытания, введены диод, шина парафазного,входа синхронизации с восММого поодиннадцатый транзисторы типа р"и"р,02 2коллекторы которых соединены с пер" вой шиной питания, а змиттеры попарно объединены с базой второго транзистора и через седьмой резистор соединены с второй шиной питания и с базой седьмого транзистора и через восьмой резистор соединены с второй шиной питания соответственно, базы с восьмого по одиннадцатый транзистор соединены соответственно с шиной входа синхронизации, шиной...

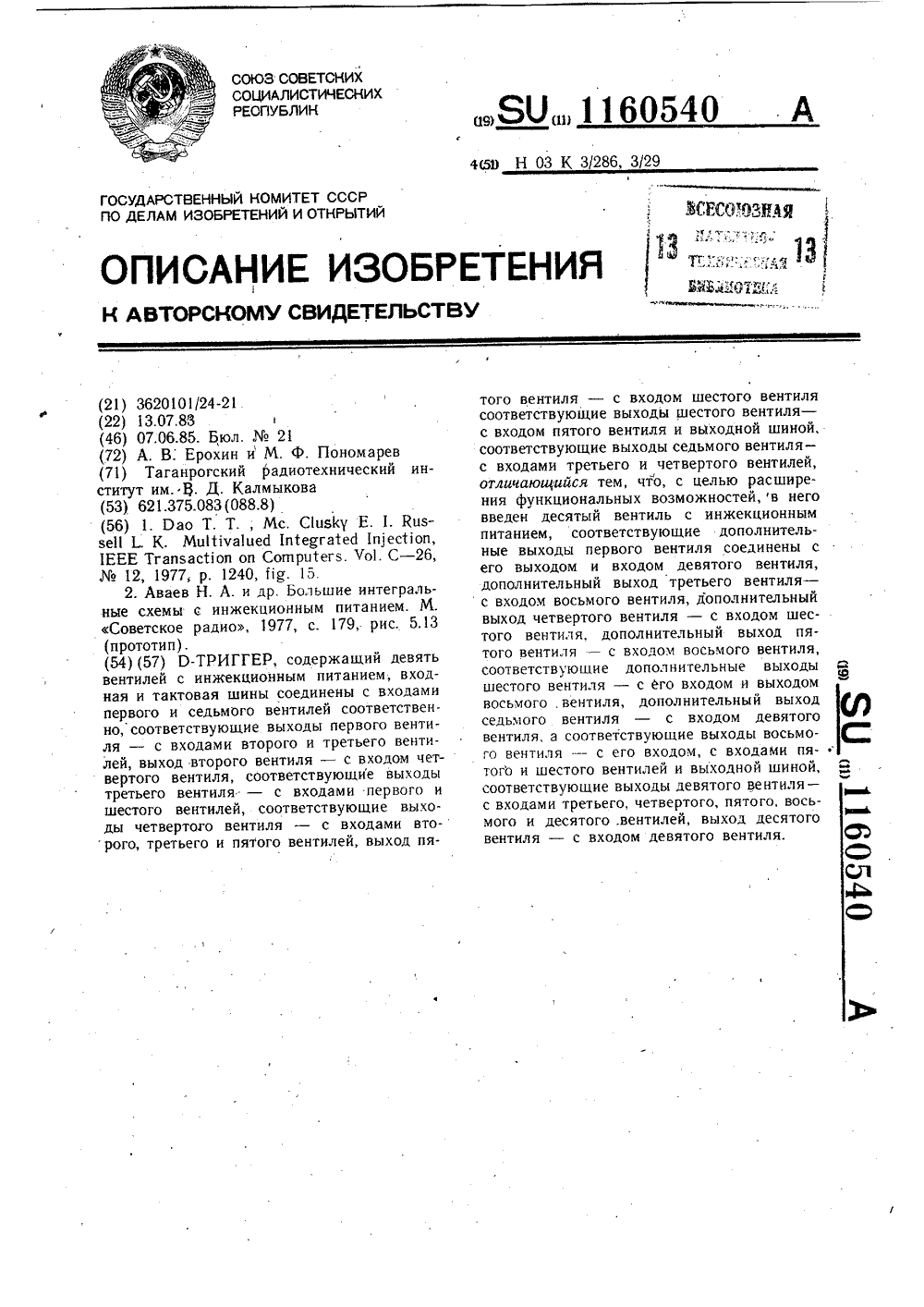

Номер патента: 1160540

Опубликовано: 07.06.1985

Авторы: Ерохин, Пономарев

МПК: H03K 3/286, H03K 3/29

Метки: д-триггер

...входом и входом девятого вентиля, дополнительный выход третьего вентиля - с входом восьмого вентиля, дополнительный выход четвертого вентиля - с входом шестого вентиля, дополнительный выход пятого вентиля - с входом восьмого вентиля, соответствующие дополнительные выходы шестого вентиля - с его входом и входом восьмого вентиля, дополнительный выход седьмого вентиля - с входом девятого вентиля, соответствующие выходы восьмого вентиля соединены с его входом, с входами пятого, шестого вентилей и выходной шиной, соответствующие выходы девятого вентиля - с вхо дами третьего, четвертогопятого, восьмого и десятого вентилей, выход десятого вентиля - с входом девятого вентиля.Вентиль с инжекционным питанием представляет собой одно или...

Номер патента: 1221714

Опубликовано: 30.03.1986

Авторы: Громов, Касаткин, Лавров, Смирнов

МПК: H03K 3/286

Метки: д-триггер

...12, поступает в базу третьего транзистора 8, вызывая его отпирание, третий транзистор 8 входит в режим насыщения. При этом, если первый транзистор 1 был открыт, то происходит рассасывание его базового заряда и перехват третьим транзистором 8 коллекторного тока первого транзистора 2, определяемого током шины 3, происходит эапирание первого транзистора 1. На первом выходе 4 устанавливается сигнал логической "1", а так как третий транзистор 8 насыщен, то на втором выходе 7 устанавливается сигнал логического "0", При снятии тактового импульса вначале на второй вход 14 поступает сигнал логического "0", происходит отпирание второго транзистора 6эмиттер второго транзистора 5 "закорачивается" на общую шину, коллекторный ток второго...

Номер патента: 1248034

Опубликовано: 30.07.1986

Авторы: Анцыпович, Манкевич, Ратанов

МПК: H03K 3/286

Метки: д-триггер

...смене тактового сигнала - установку в "О" элементов 4 и б, т.е. всего триггера. Условием установки какогото определенного состояния на выходе триггера является наличие стабильного определенного сигнала на входе Д на интервале между двумя следующими друг за. другом сменами сигнала на синхронизирующем входе. 10Появление "1" на информационном входе триггера воздействует на элемент 2, так как на другом его входе также присутствует "1" с выхода ин-. вертора. Как видно из диаграмм, ка кие-либо последующие изменения в состоянии схемы возможны только при смене тактового сигнала и наличие 11 11прорезки в информационном сигнале не влияет на состояния выходов. Сме на потенциала на С-входе при наличии 11 Ина Д-входе воздействует на выход элемента...

Номер патента: 1261085

Опубликовано: 30.09.1986

Авторы: Косоусов, Максимов, Петричкович

МПК: H03K 3/353

Метки: д-триггер

...информации, Закрытые тразисторы 1 и 5 блокируют цепь установки триггера, воздействие на информационный вход 14 не вызывает реакции бистабильного кольца.В режиме записи информации на прямом 12 и инверсном 13 управляющих входах устанавливается код 01, обеспечивающий отпирание по затвору транзисторов 1 и 5, и запирание ключа 12. В случае записи в триггер противоположного хранимому кода, например логической "1, на информационном входе 14 устанавливается логическая "1".Таким образом в начальной ста - дии переходного процесса триггер хар;1 ктериэуется наличием открытых транзисторов 1,3,5,6,8 и закрытых транзисторов 2,4,7 и двунаправленного ключа 15. В результате этого емкость инверсного плеча 9 триггера разряжается от уровня высокого...

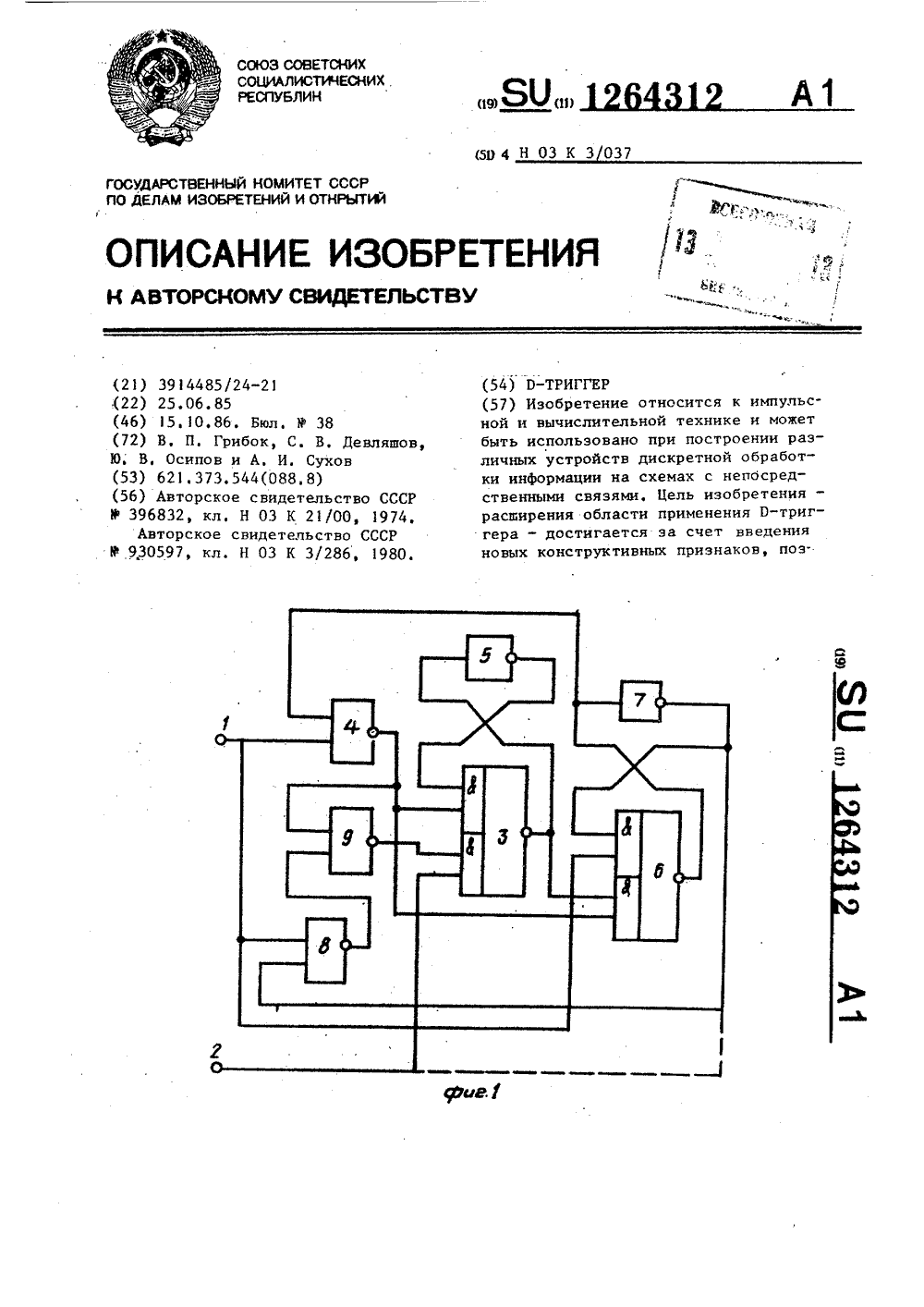

Номер патента: 1264312

Опубликовано: 15.10.1986

Авторы: Грибок, Девляшов, Осипов, Сухов

МПК: H03K 3/037

Метки: д-триггер

...к элементу И-ИЛИ-НЕ 3, выходной потенциал которой определяет-:ся наличием двух единичных сигналовс выходов элемента НЕ 5 и элементаИ-НЕ 4.В.,момент с, формирования высокогосигнала на шине 1 тактовых импульсовпоявляется нулевой уровень напряжения на выходе элемента И-НЕ 4Нулевой сигнал на выходе элемента И-НЕ 4формирует единичные сигналы на выходах элемента И-НЕ 9 и элемента И-ИЛИНЕ 3. Кроме того, нулевой выходнойсигнал элемента И-НЕ 4 подтверждаетвысокий сигнал на выходе элемента И-ИЛИ-НЕ 6. В результате формированиеединичного сигнала на выходе первогоэлемента И-ИЛИ-НЕ 3 не меняет состояния элемента И-ИЛИ-НЕ 6 и только вызывает появление низкого потенциала на выходе элемента НЕ 5. Других из" менений входных сигналов элементов...

Номер патента: 1309267

Опубликовано: 07.05.1987

Авторы: Заболотный, Максимов, Петричкович, Филатов

МПК: H03K 3/353

Метки: д-триггер

...при этом на шинах 5 и 6 присутствует комбинация сигналов "1 О"двунаправленный ключ 2 закрыт, транзисторы 11 и 12 открыты, на шине 13потенциал нуля, на шине 14 потенциаллогической еденицы следовательно,открыт транзистор инвертора 4. Инверторы 2 и 4 образуют бистабильную схему, которая и сохраняет записаннуюинформацию. При изменении потенциалов на шинах 5 и 6 на противоположные(т.е. комбинация сигналов "01") происходит запись в триггер логическойединицы. При этом закрываются транзисторы 1 1 и 12, при подаче на однуиэ обкладок емкостей 9 и 10 потенциалов шин 5 и 6 соответственно "0"н ии 1 цепи питания инвертора 4 отключаются на время переходных процессов от шин питания и общей, Одновременно открывается двунаправленный ключ 2 и шина...

Номер патента: 1332380

Опубликовано: 23.08.1987

Авторы: Панфилов, Савотин, Шагурин

МПК: G11C 11/40

Метки: д-триггер

...логической инверсии входного сигнала.Пусть на тактовый вход 10 поданоонапряжение 1, диод Шоттки открывается и потенциал базы транзистора 1 уменьшается до величины У + Бщ ,гдео Цщ, - напряжение на открытом диоде Ноттки. Тогда независимо от величины входного сигнала на эмиттере транзистора 1 на базе этого транзистора сохраняется низкий потенциал Б + ц недостаточный для отпирания транзистора 1, поэтому коллекторный ток транзистора 1 равен нулю. Потенциал эмиттера транзистора 2 равен 1 поэтому если потенциал на выходе триггера равен Б, то в базу транзистора 2 втекает ток резистора 7, достаточный для насьпцения транзистора 2. На базе транзистора 3 устанавливается потенциало+ У,о недостаточный для отпирания транзистора 3, поэтому на...

Номер патента: 1338012

Опубликовано: 15.09.1987

Авторы: Ерохин, Рогозов, Чернов

МПК: H03K 19/091, H03K 3/29

Метки: д-триггер, интегральный, четырехзначный

...до прихода тактового импульса. Изменение входногосигнала не влияет на состояние триггера,С приходом тактового импульса устройство переходит в режим записи,Подача на транзистор 6 сигналавысокого логического уровня приводитк его отпиранию.С отпиранием транзистора 6 черезвремя задержки, равное времени срабатывания транзисторов 1 и 7 (транзистор 11 здесь выполняет функциюэлемента задержки, назначение которого будет пояснено ниже), происходитэапирание транзисторакоторый уже не отбирает с эмиттеровтранзисторов 8,9,10 токи, токи с40 эмиттеров указанных транзисторов отбираются через коллекторы входноготранзистора 5; так как транзистор 6насыщен, то происходит запирание всехтранзисторов 12-17 бистабильных ячеек,Обязательным условием...

Номер патента: 1338015

Опубликовано: 15.09.1987

Авторы: Заболотный, Максимов, Петричкович

МПК: H03K 3/353

Метки: д-триггер, многовходовый

...управления К-го логического элемента с тремя состояниями, К-я информационная шина соединена с информационным входом К-го логического элемента с тремя состояниями.А. Кабанов Корректор Л. Бескид ар Заказ 4142/53 Тираж 501 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к импульсной технике и может быть использовано при построении параллельных регистров, реверсивных сдвигающих регистров, счетчиков с адресной записью, многофункциональных регистров АЛУ на КМДП- транзисторах.Цель изобретения - повышение быстродействия, расширение области применения достигается путем...

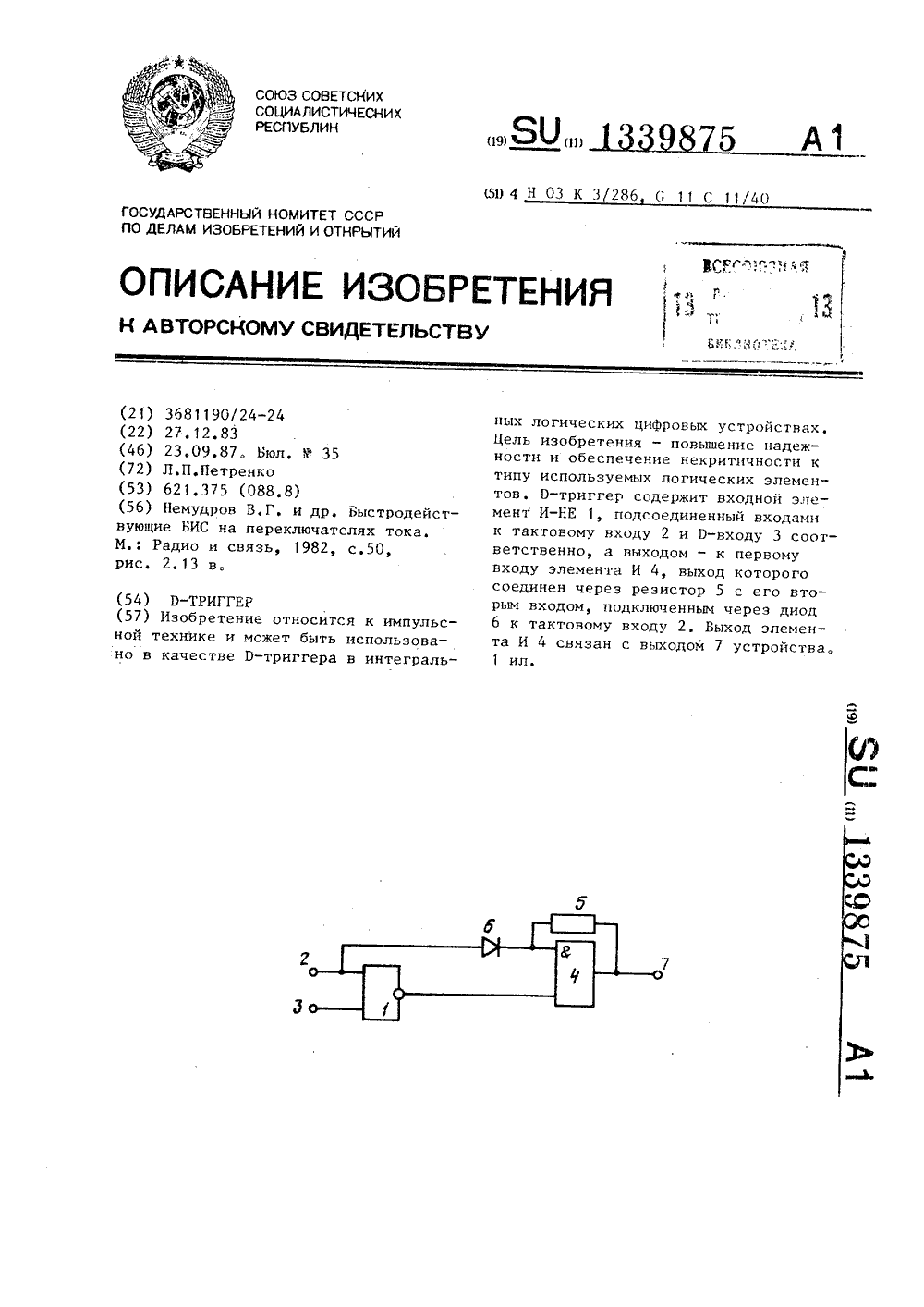

Номер патента: 1339875

Опубликовано: 23.09.1987

Автор: Петренко

МПК: G11C 11/40, H03K 3/286

Метки: д-триггер

...- к первому входу 15 элемента И 4, выход которого через резистор 5 соединен с его вторым входом, подключенным через диод 6 к тактовому входу 2. Выход элемента И связан с выходом 7 устройства. 20 Устройство работает следующим образом.В исходном состоянии на 0-входе 3 действует низкий уровень сигнала, 25 т,е. уровень логического "0". На тактовом входе 2 в это время может быть или "0", или "1". Предположим, что на входе 2 действует "О", тогда на выходе элемента И-НЕ 1 будет "1", а на выходе 7 устройства - "0",Поступление тактового (стробирующего) импульса на тактовый вход 2 приведет к появлению на выходе 7 устройства уровня "1", поскольку на35 обоих входах элемента И 4 присутствуют уровни логической "1". Уровень "1" через диод 6...
