Дискретизатор уровня напряжения

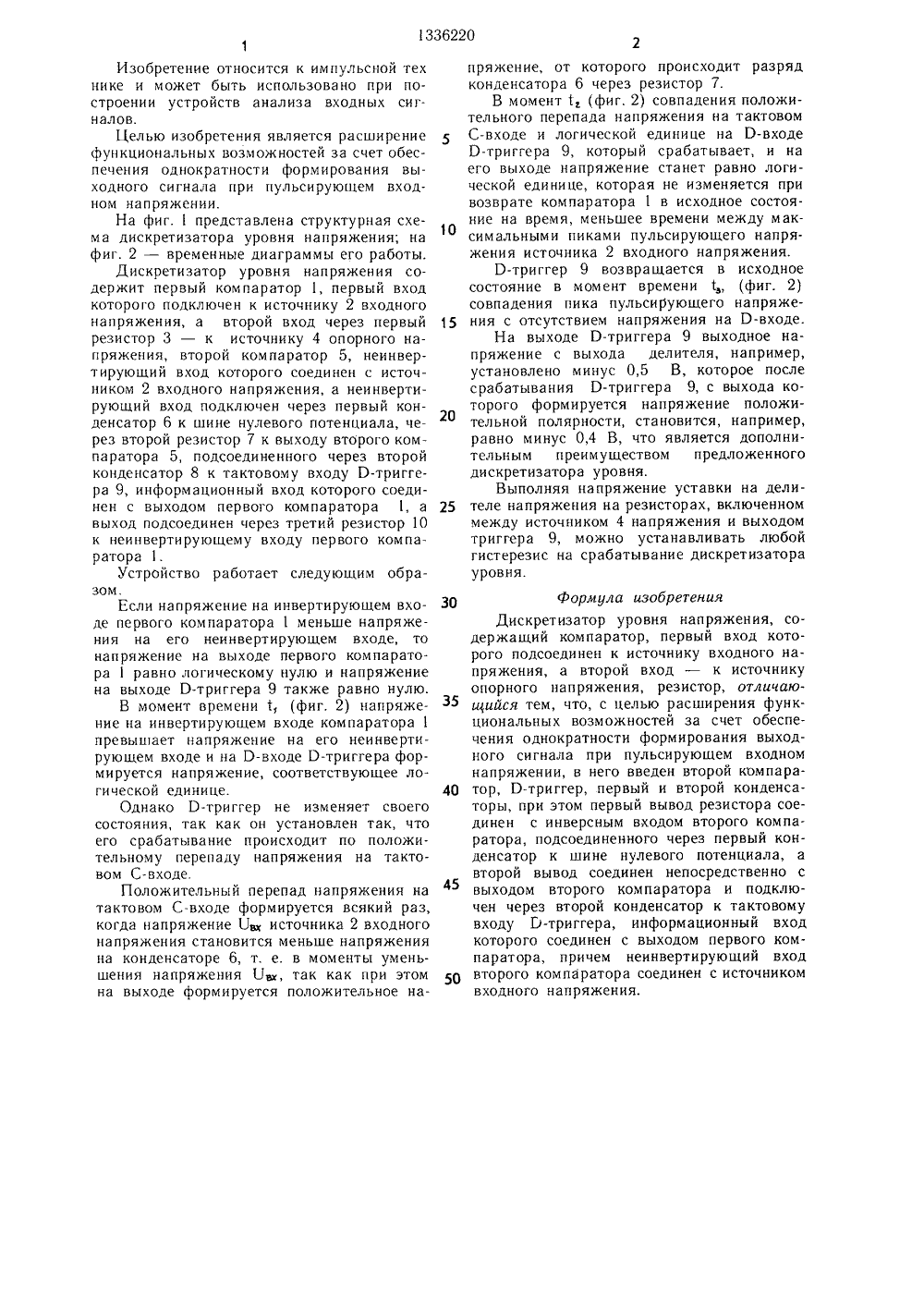

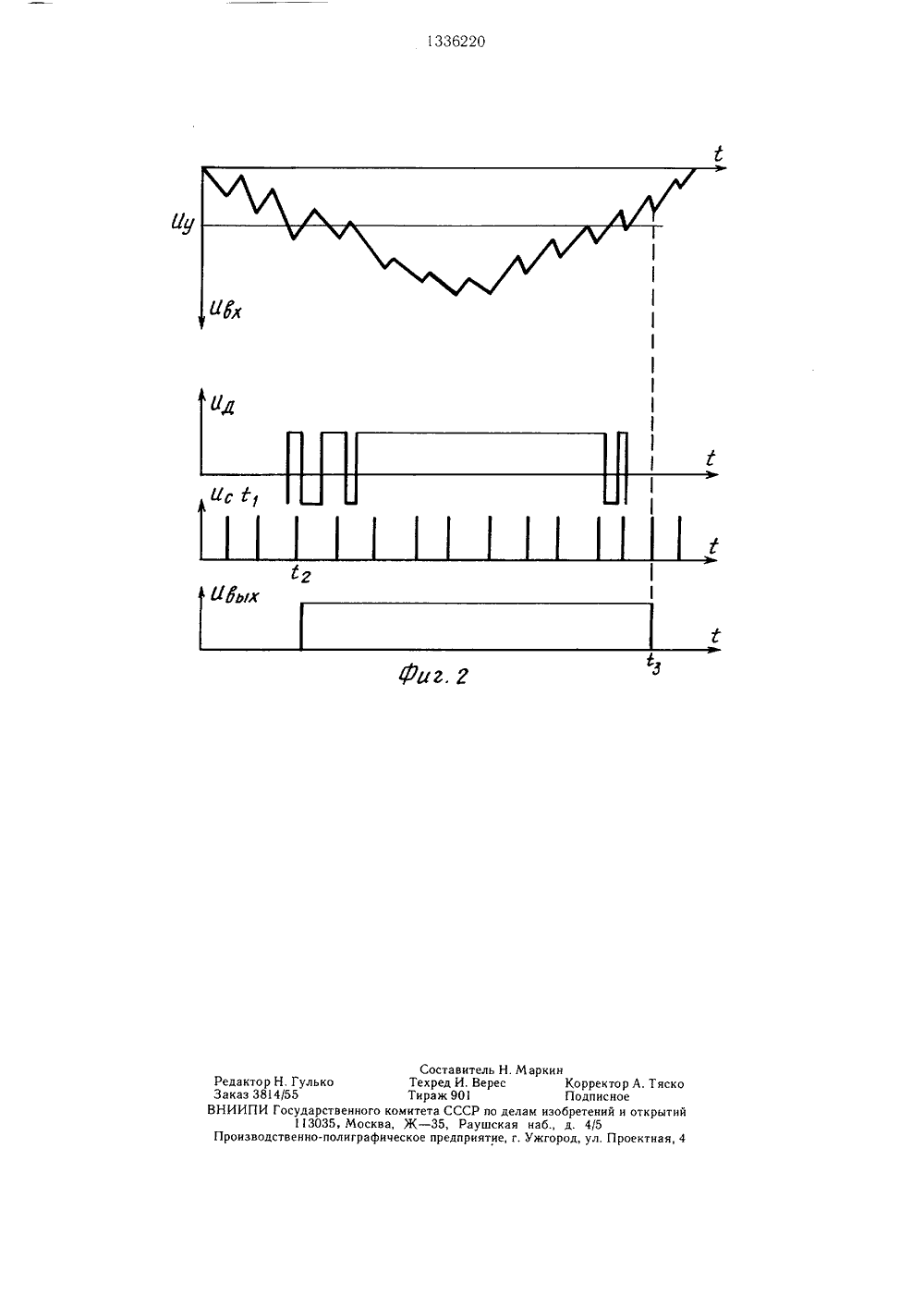

(19) 3 К 5/24, С 05 В 1/О 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ИЗОБРЕТЕНИЯ П ТОРСКОМ,Ф СВИДЕТЕЛЬСТ(57) Изобретение может при построении устройст сигналов. Дискретизато ния содержит компарато входного напряжения, р источник 4 опорного нап торы 6, 8, Р-триггер 9. ряет функциональные во обеспечения однократно выходного сигнала при п ном напряжении. 2 ил. именение пре - М Радио и НЯ НАПРЯ(54) ДИСКРЕТИЗАТОР УРЖЕНИЯ быть использовано в анализа входных р уровня напряжеры 1, 5, источник 2 езисторы 3, 7, 10, ряжения, конденсаИзобретение расшизможности за счет сти формирования ульсируюшем вход5 10 15 20 25 30 35 40 45 50 Изобретение относится к импульсной тех нике и может быть использовано при построении устройств анализа входных сигналов.Целью изобретения является расширение функциональных возможностей за счет обеспечения однократности формирования выходного сигнала при пульсирующем входном напряжении.На фиг. 1 представлена структурная схема дискретизатора уровня напряжения; на фиг. 2 - временные диаграммы его работы.Дискретизатор уровня напряжения содержит первый компаратор 1, первый вход которого подключен к источнику 2 входного напряжения, а второй вход через первый резистор 3 - к источнику 4 опорного напряжения, второй компаратор 5, неинвертируюший вход которого соединен с источником 2 входного напряжения, а неинвертирующий вход подключен через первый конденсатор 6 к шине нулевого потенциала, через второй резистор 7 к выходу второго компаратора 5, подсоединенного через второй конденсатор 8 к тактовому входу Р-триггера 9, информационный вход которого соединен с выходом первого компаратора 1, а выход подсоединен через третий резистор 10 к неинвертирующему входу первого компаратора 1.Устройство работает следующим образом.Если напряжение на инвертирующем входе первого компаратора 1 меньше напряжения на его неинвертирующем входе, то напряжение на выходе первого компаратора 1 равно логическому нулю и напряжение на выходе Р-триггера 9 также равно нулю.В момент времени 1, (фиг. 2) напряжение на инвертирующем входе компаратора 1 превышает напряжение на его неинвертирующем входе и на Р-входе Р-триггера формируется напряжение, соответствующее логической единице.Однако Р-триггер не изменяет своего состояния, так как он установлен так, что его срабатывание происходит по положительному перепаду напряжения на тактовом С-входе.Положительный перепад напряжения на тактовом С-входе формируется всякий раз, когда напряжение 11 источника 2 входного напряжения становится меньше напряжения на конденсаторе 6, т. е. в моменты уменьшения напряжения 11, так как при этом на выходе формируется положительное напряжение, от которого происходит разряд конденсатора 6 через резистор 7.В момент 1, (фиг. 2) совпадения положительного перепада напряжения на тактовом С-входе и логической единице на Р-входе Р-триггера 9, который срабатывает, и на его выходе напряжение станет равно логической единице, которая не изменяется при возврате компаратора 1 в исходное состояние на время, меньшее времени между максимальными пиками пульсирующего напряжения источника 2 входного напряжения.Р-триггер 9 возвращается в исходное состояние в мом ент времени 1(фиг. 2) совпадения пика пульсирующего напряжения с отсутствием напряжения на Р-входе.На выходе Р-триггера 9 выходное напряжение с выхода делителя, например, установлено минус 0,5 В, которое после срабатывания Р-триггера 9, с выхода которого формируется напряжение положительной полярности, становится, например, равно минус 0,4 В, что является дополнительным преимуществом предложенного дискретизатора уровня.Выполняя напряжение уставки на делителе напряжения на резисторах, включенном между источником 4 напряжения и выходом триггера 9, можно устанавливать любой гистерезис на срабатывание дискретизатора уровня. Формула изобретенияДискретизатор уровня напряжения, содержащий компаратор, первый вход которого подсоединен к источнику входного напряжения, а второй вход - к источнику опорного напряжения, резистор, отличаюшийся тем, что, с целью расширения функциональных возможностей за счет обеспечения однократности формирования выходного сигнала при пульсирующем входном напряжении, в него введен второй компаратор, Р-триггер, первый и второй конденсаторы, при этом первый вывод резистора соединен с инверсным входом второго компаратора, подсоединенного через первый конденсатор к шине нулевого потенциала, а второй вывод соединен непосредственно с выходом второго компаратора и подключен через второй конденсатор к тактовому входу Р-триггера, информационный вход которого соединен с выходом первого компаратора, причем неинвертирующий вход второго компаратора соединен с источником входного напряжения.1336220 г витель Н.МИ. Верес901ССР по делаРаушская ндприятие, г. У тета кое пре Редактор Н. ГулькоЗаказ 3814/55ВНИИПИ Государственного ко113035, Москва,Производственно-полиграфиче Сост Техред Тираж
