Формирователь импульсов

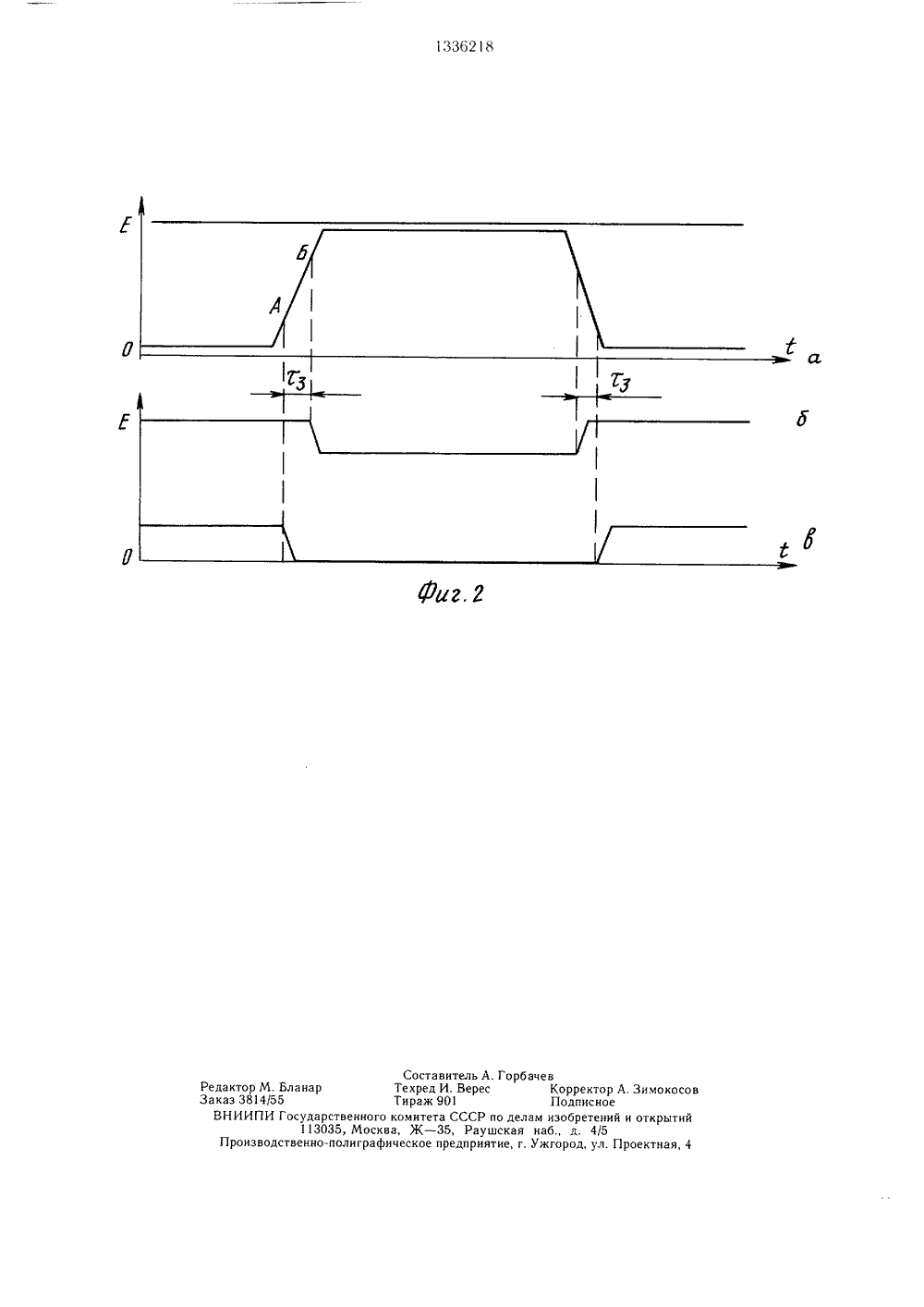

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСК 8 36 РЕСПУБЛ 3 К 515 ПИС ЗОБРЕТЕТЕЛЬСТВУ К АВТОРСК ные генерато, с. 136,984 МПУЛЬСОВь использованустройствахД, надежностпульсов. Дл С) СО г,ГОСУДАРСТВЕННЫИ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(57) Изобретение может бытв цифровых и аналоговыхобеспечивает повышение КПработы формирователя им достижения этои цели в формирователь дополнительно введены резисторы 5 и 6, стабилитроны 7 и 8, а управляемые ключи 1 и 2 выполнены на транзисторах различного типа проводимости. На чертеже также показаны шины 3 и 4 питания, шина управления 9, на которую поступают прямоугольные импульсы. Предложенный формирователь обеспечивает высокую экономичность, т. к, в нем отсутствуют перезаряжаемые в процессе формирования емкости и в момент переключения по его цепям не протекает ток. Кроме того, формирователь обладает более высоким быстродействием, чем прототип, и обеспечивает более вь 1 сокую нагрузочную способность. 2 ил, 336218Изобретение относится к импульснойтехнике и может быть использовано в цифровых и аналоговых устройствах.Цель изобретения - повышение КПДи надежности работы устройства. 5На фиг. 1 приведена принципиальнаяэлектрическая схема устройства; на фиг. 2 -эпюры, поясняющие работу устройства.Формирователь импульсов содержит первый управляемый ключ 1, выход которогосоединен с входом второго управляемогоключа 2, первую 3 и вторую 4 шины питания, первый 5 и второй 6 резисторы, первый7 и второй 8 стабилитроны, причем управляемые ключи 1 и 2 выполнены на транзисторах, управляющие входы которых соединены с шиной 9 управления, вход первогоуправляемого ключа 1 соединен через первый резистор 5 с первой шиной 3 питания,выход второго управляемого ключа 2 черезвторой резистор 6 с второй шиной питания,которая через первый стабилитрон 7 соединена с выходом первого управляемого ключа 1, который через второй стабилитрон 8соединен с первой шиной 3 питания.Формирователь импульсов работает следующим образом. 25Условием его работы является отсутствие сквозного тока стабилитронов 7 и 8,т. е. чтобы сумма напряжений стабилизациистабилитронов 7 и 8 была больше напряжения Е между шиной питания и второй шиной 4. Формирователь импульсов состоит из ЗОдвух пороговых элементов. Ключ 2 первогопорогового элемента, включающего в свойсостав стабилитрон 8, ключ 2 и резистор. 6,находится в открытом состоянии при условии выполнения неравенства-3 с 1-335где 13- напряжение сигнала (шина 9);- напряжения порога срабатывания соответствующего порогового элемента и равно (фиг. 2)1.3 = Е - 11 ьтв + 13 зс 40Ць = (3 ьс +13 и,где 1.3,а - напряжение порога;Е - напряжение питания,13, - напряжение стабилизации соотгветственно стабилитронов 8 и 7;1.3 - напряжение отсечки соответ 45ственно ключей 1 и 2.Ключ 1 второго порогового элемента,включающего в свой состав резистор 5,ключ 1, стабилитрон 7, находится в открытом состоянии при условии, если выполняется неравенство (3,(36.На шину 9 поступают прямоугольные импульсы. Когда управляющий сигнал имеетнизкий уровень, т. е. уровень ниже точки А(фиг. 2 а), ток протекает от шины 3 питанияпо цепи: стабилитрон 8, ключ 2, резистор 6 55 к шине 4. Сигнал снимается с точки соединения выхода ключа 2 и резистора 6 и величину его амплитуды определяет напряжение стабилизации стабилитрона 8 и падение напряжения на открытом ключе 1 (фиг. 2 в),При увеличении управляющего сигнала на шине 9 и достижении его уровня порога А ключ 2 закрывается. При дальнейшем росте сигнала и достижении его уровня порогового напряжения Б (фиг. 2 а) открывается ключ 1.В этом случае ток протекает от шины 3 питания по цепи: резистор 5, ключ 1, стабилитрон 7 и к шине 4. Сигнал снимается с точки соединения входа ключа 1, резистора 5 и величина его амплитуды определяется напряжением стабилизации стабилитрона 7 и падением напряжения на открытом ключе 2 (фиг. 2 б).Время, когда оба ключа закрыты, при уровне управляющего сигнала, находящегося в интервале А - Б, определяет время задержки между фронтами выходных сигналов б . При появлении на шине 9 отрицательного фронта управляющего сигнала процесс формирования выходных сигналов повторяется в обратном порядке.Таким образом, формирователь импульсов формирует две последовательности импульсов с неперекрытыми фронтами. Достоинство формирователя импульсов заключается в том, что при своей простоте он обеспечивает высокую экономичность, так как в нем отсутствуют перезаряжаемые в процессе формирования сигнала емкости и в момент переключения по его цепям не протекает ток. Кроме того, он обладает более высоким быстродействием и обеспечивает большую нагрузочную способность.Формула изобретенияФормирователь импульсов, содержащий первый управляемый ключ, выход которого соединен с входом второго управляемого ключа, первую и вторую шину питания, отличающийся тем, что, с целью повышения КПД и надежности работы устройства, в него введены первый и второй резисторы, первый и второй стабилитроны, причем управляемые ключи выполнены на транзисторах различного типа проводимости, управляющие входы которых соединены с шиной управления, вход первого управляемого ключа соединен через первый резистор с первой шиной питания, выход второго управляемого ключа через второй резистор с второй шиной питания, которая через первый стабилитрон соединена с выходом первого управляемого ключа, который через второй стабилитрон соединен с первой шиной питания.Составитель А.Техред И. ВересТираж 901ственного комитета СССР по35, Москва, Ж - 35, Раушполиграфическое предприят едакто аказ 38 ВНИИ Прои М. Бланар4/55И Госуда113одственно ГорбачевКорректор А.Подписноеделам изобретений икая наб., д. 4/5е, г. Ужгород, ул. Про имокосовткрытийктная, 4
