Формирователь одиночных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

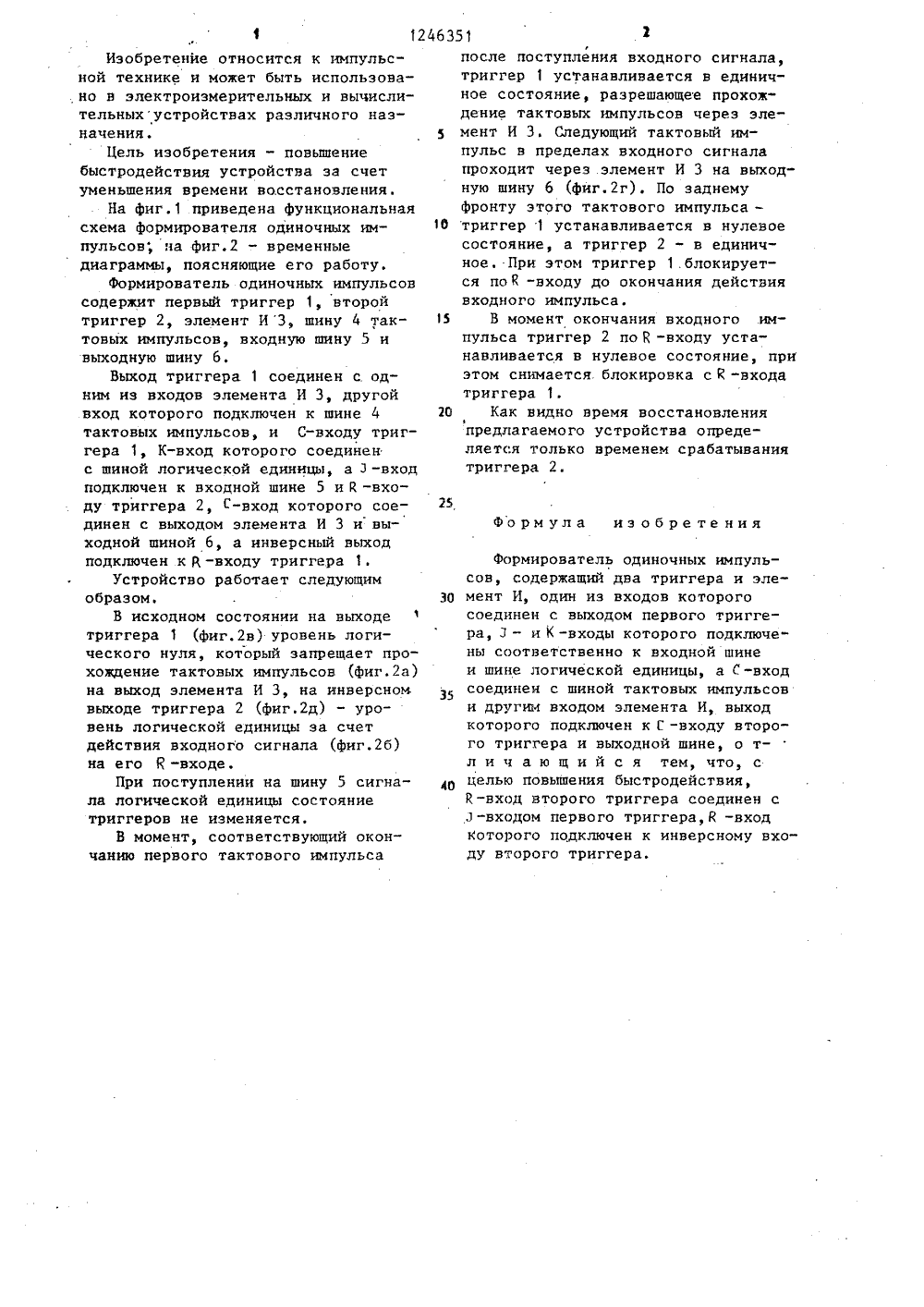

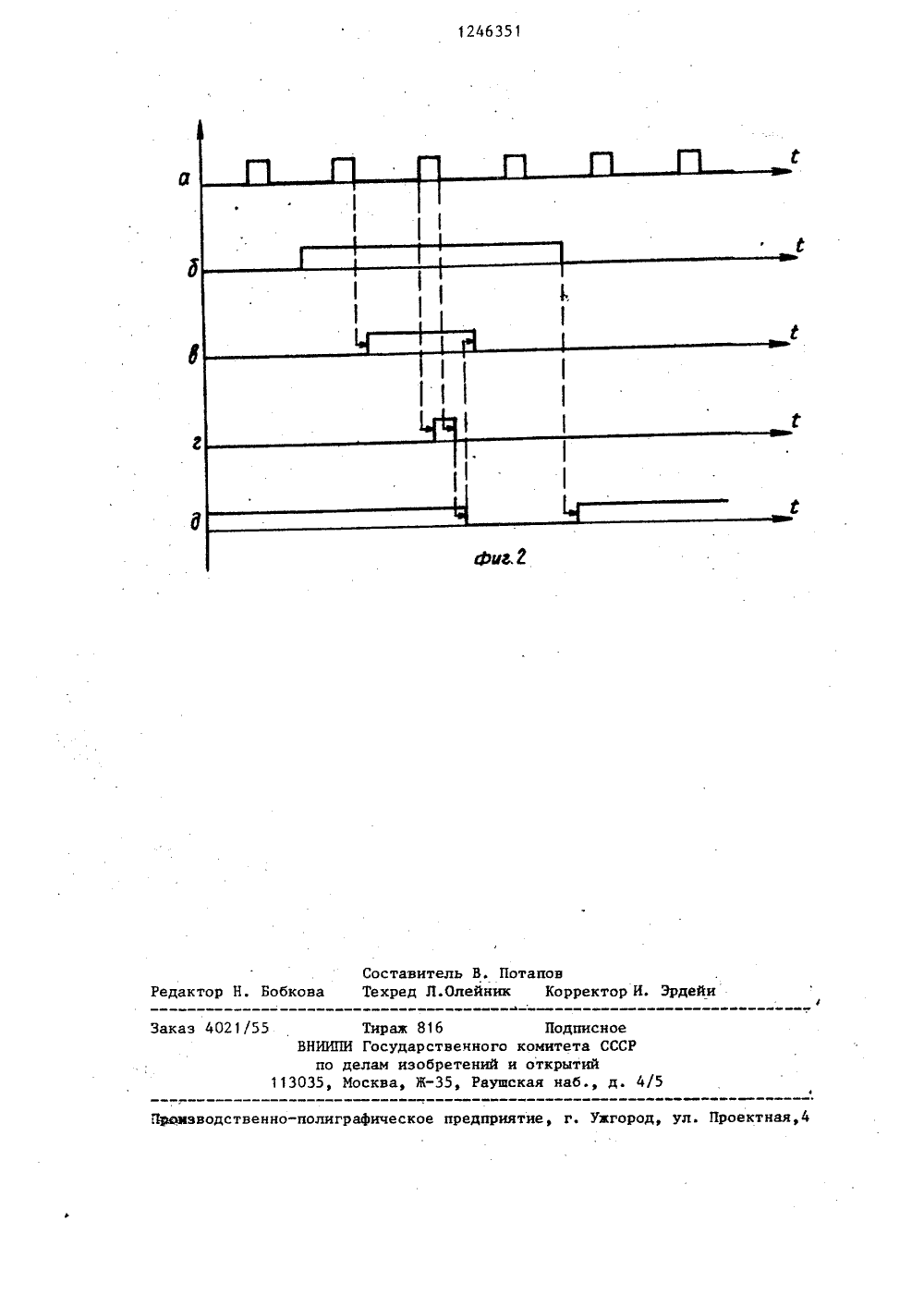

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН И 9) (1) 1 А 1 1)4 НОЗК 5 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ САНИЕ И У СВИДЕ(57) Изобретение мозовано в электроизм числйтельных У 2 А.Е. .8) етел К 3/ ельс К 5/ 7 к СССР 976. ССР 980. ИМ пул сов, венно. ьств78,тво13,ОЧНЫ ответс с вх орого у триг тановлпределя ному врем кото ыхо вос жет бы испольбатыв м иг,1 К АВТОРСКОМ ерительных и вытипа, Цель изобр быстродействия у рователь содержи элемент И 3 и ши оиствах различного тения - повышение тройства. Формитриггеры 1 и 2, ы 4, 5 и 6 тактоодную и выходную оединение К -входа ходом триггера 1) одключен к инверсера 2, уменьшает ния устройства, тся только време- триггера 2. 2 ил.1246351 1Рпосле поступления входного сигнала,триггер 1 устанавливается в единичное состояние, разрешающее прохождение тактовых импульсов через элемент И 3, Следующий тактовый импульс в пределах входного сигналапроходит через элемент И 3 на выходную шину 6 (фиг.2 г). По заднемуфронту этого тактового импульса -16 триггер 1 устанавливается в нулевоесостояние, а триггер 2 - в единичное, При этом триггер 1.блокируется по Р -входу до окончания действиявходного импульса.15 В момент окончания входного импульса триггер 2 по 8 -входу устанавливается в нулевое состояние, приэтом снимается блокировка с К -входатриггера 1.2 О Как видно время восстановленияпредлагаемого устройства определяется только временем срабатываниятриггера 2. формирователь одиночных импульсов, содержащий два триггера и элеЗо мент И, один из входов которого 1 соединен с выходом первого триггера, 3 - и К -входы которого подключены соответственно к входной шине ) и шине логической единицы, а С -входсоединен с шиной тактовых импульсови другим входом элемента И, выходкоторого подключен к С -входу второго триггера и выходной шине, о тл и ч а ю щ и й с я тем, что, сцелью повышения быстродействия,1 -вход второго триггера соединен с3 -входом первого триггера, й -входкоторого подключен к инверсному вхо"ду второго триггера. Изобретение относится к импульсной технике и может быть использовано в электроизмерительных и вычислительныхустройствах различного назначения.Цель изобретения - повышение быстродействия устройства за счет уменьшения времени восстановленияНа фиг. приведена функциональная схема формирователя одиночных импульсов; на фиг.2 - временные диаграммы, поясняющие его работу.Формирователь одиночных импульсов содержит первый триггер 1, второй триггер 2, элемент И 3, шину 4 тактовых импульсов, входную шину 5 и выходную шину 6,Выход триггера 1 соединен с одним из входов элемента И 3, другой вход которого подключен к шине 4 тактовых импульсов, и С"входу триггера 1, К-вход которого соединен с шиной логической единицы, а 3 -вход подключен к входной шине 5 и к -входу триггера 2, С-вход которого соединен с выходом элемента И 3 и выходной шиной 6, а инверсный выход подключен к К -входу триггера 1.Устройство работает следующим образом.В исходном состоянии на выходе триггера 1 (фиг.2 в) уровень логического нуля, который запрещает про хождение тактовых импульсов (фиг.2 а на выход элемента И 3, на инверсном. выходе триггера 2 (фиг.2 д) - уровень логической единицы за счет действия входного сигнала (фиг.2 б) на его К -входе.При поступлении на шину 5 сигнала логической единицы состояние триггеров не изменяется.В момент, соответствующий окончанию первого тактового импульса Формула из обре те ния1246351 Составитель В. ПотаповТехред Л.Олейник Корректор И йи едактор Н. Боб 6 водственно-полиграфическое предприятие, г. Ук ул. Проектная,4 каз 4021/55 Тир 1 ос по делам 113035, Москвдар стве изобретЖ,Подписное ного комитета СССР ний и открытий Раушская наб., д. 4
СмотретьЗаявка
3568268, 24.03.1983
ПРЕДПРИЯТИЕ ПЯ В-2203
ДРУЖИН ВЛАДИМИР ЕФИМОВИЧ, ТЮЛЯКОВ АРКАДИЙ ЕВГЕНЬЕВИЧ
МПК / Метки
МПК: H03K 5/13
Метки: импульсов, одиночных, формирователь
Опубликовано: 23.07.1986
