Формирователь импульсов

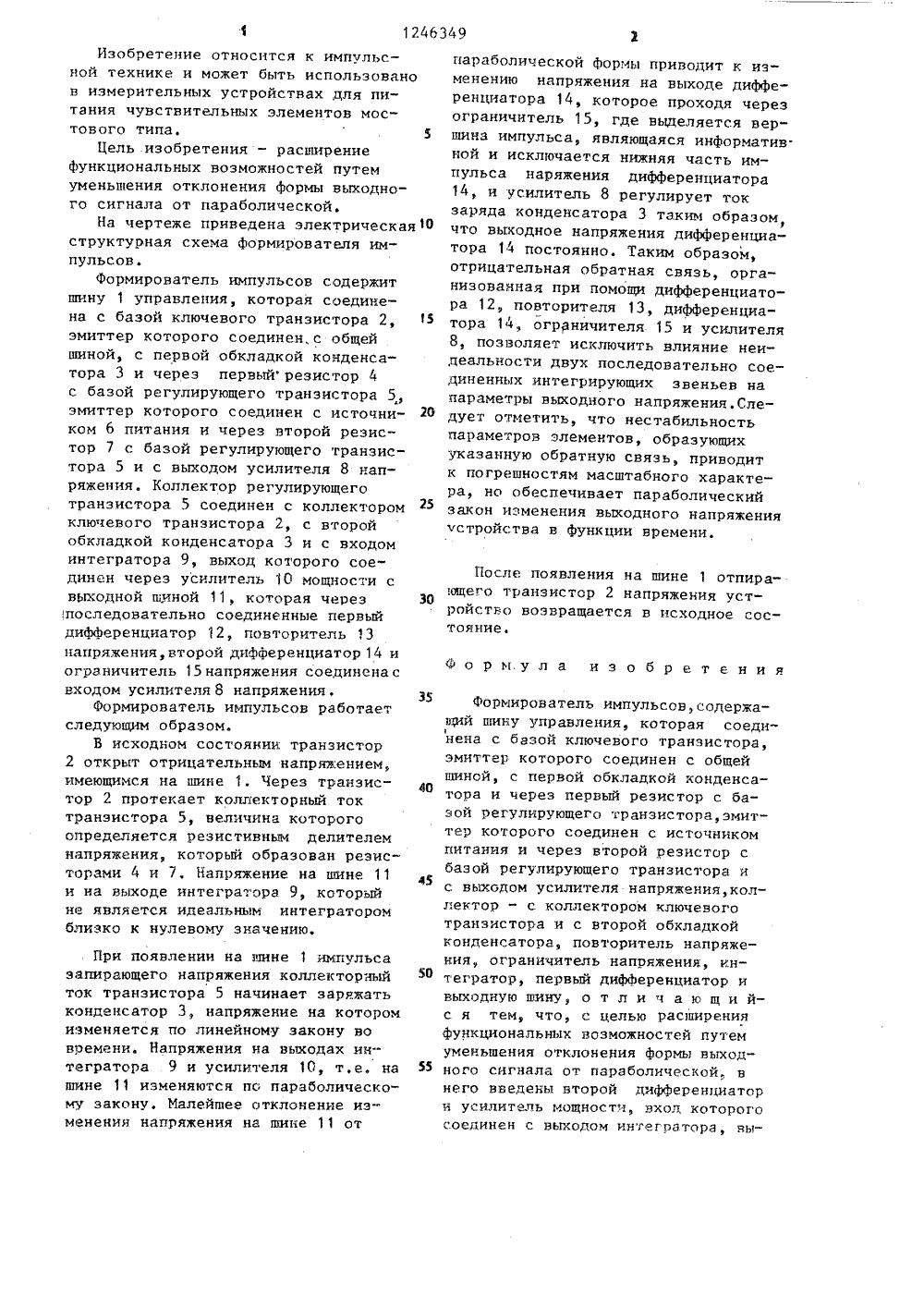

СОЮЭ СОВЕТСНИХшмааепюесвикРЕСПУБЛИН и комитет сссртений и Отнрытий ГОСУДАРСТВЕНПО ДЕЛАМ ИЗОБРЕ САНИЕ ИЗОБРЕТЕНИ ДЕТЕЛЬСТВУ АВТОРСКОМ ий инстианикиатиэирорадиоэлек.Умрихи о СССР 6.06.11. СССР26. 04. 18.(71) Научно-исследовательсктут автоматики и электромехпри Томском институте автомванных систем управления итроники(57) Изобретение может быть использовано в измерительных устройствахдля питания чувствительных элементовмостового типа. Цель изобретения -расширение функциональных воэможностей. Устройство содержит усилитель8 напряжения, интегратор 9,дифференциатор 12, повторитель 13 напряженияи ограничитель 15 напряжения. Введение усилителя 10 мощности, дифференциатора 14 и образование новых связей уменьшает отклонение формы выходного сигнала от параболической.1 ил.При появлении на шине 1 импульса запирающего напряжения коллекторный ток транзистора 5 начинает заряжать конденсатор 3, напряжение на котором изменяется по линейному закону во времени. Напряжения на выходах интегратора 9 и усилителя 10, т,е. на шине 11 изменяются пс параболическому закону. Малейшее отклонение изменения напряжения на шине 11 от 50 Изобретение относится к импульсной технике и может быть использованов измерительных устройствах,цля питания чувствительных элементов мостового типа. 5Цель изобретения - расширениефункциональных возможностей путемуменьшения отклонения формы выходного сигнала от параболической.На чертеже приведена электрическая 10структурная схема формирователя импульсов.Формирователь импульсов содержитшину 1 управления, которая соединена с базой ключевого транзистора 2, 15эмиттер которого соединен,с общейшиной, с первой обкладкой конденсатора 3 и через первый резистор 4с базой регулирующего транзистора 5,эмиттер которого соецинен с источником 6 питания и через второй резистор 7 с базой регулирующего транзистора 5 и с выходом усилителя 8 напряжения. Коллектор регулирующеготранзистора 5 соединен с коллекторомключевого транзистора 2, с второйобкладкой конденсатора 3 и с входоминтегратора 9, выход которого соединен через усилитель 1 О мощности свьходной шиной 11, которая через ЗОпоследовательно соединенные первыйдифференциатор 12, повторитель 13напряжения, второй дифференциатор 14 иограничитель 15 напряжения соециненасвходом усилителя 8 напряжения,35Формирователь импульсов работаетследующим образом.В исходном состоянии транзистор2 открыт отрицательным напряжением,имеющимся на шине 1. Через транзистор 2 протекает коллекторный токтранзистора 5, величина которогоопределяется резистивным делителемнапряжения, который образован резисторами 4 и 7. Напряжение на шине 11и на выходе интегратора 9, которыйне является идеальным интеграторомблизко к нулевому значению,параболической формы приводит к изменению напряжения на выходе дифференциатора 14, которое проходя через ограничитель 15, где выделяется вершина импульса, являющаяся информатив. ной и исключается нижняя часть импульса наряжения дифференциатора 14, и усилитель 8 регулирует ток заряда конденсатора 3 такщ образомУ что выходное напряжения дифференциатора 14 постоянно. Таким образом, отрицательная обратная связь, организованная при помощи дифференциатора 12 повторителя 13, дифференциатора 14, ограничителя 15 и усилителя 8, позволяет исключить влияние неидеальности двух последовательно соединенных интегрирующих звеньев на параметры выходного напряжения.Следует отметить, что нестабильность параметров элементов, образующих указанную обратную связь, приводит к погрешностям масштабного характера, но обеспечивает параболический закон изменения выходного напряжения устройства в функции времени.После появления на шине 1 отпирающего транзистор 2 напряжения устройство возвращается в исходное состояние.Ф о р м у л а и 3 о б р е т е н и яФормирователь импульсов, содержащий шину управления, которая соединена с базой ключевого транзистора, эмиттер которого соединен с общей шиной, с первой обкладкой конденсатора и через первый резистор с базой регулирующего транзистора,эмиттер которого соединен с источником питания и через второй резистор с базой регулирующего транзистора и с вьлодом усилителя напряжения,коллектор - с. коллектором ключевого транзистора и с второй обкладкой конденсатора, повторитель напряжения ограничитель напряжения, интегратор, первый дифференциатор и выходную шину, о т л и ч а ю щ и йс я тем, что, с целью расширения функциональных возможностей путем уменьшения отклонеНия формы выходного сигнала от параболической в него введены второй дифференциатор и усилитель мощности, вход которого соединен с выходом интегратора, яы1246349 Составитель Т.СоколоваРедактор Н.Бобкова Техред Л.Олейник Корректор М.Максимишинец Заказ 4020/54 Тираж 816 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 ход - с выходной шиной и через последовательно соединенные первый дифференциатор, повторитель напряжения, второй дифференциатор и ограничитель напряжения - с входомусилителя напряжения, причем входинтегратора соединен с второй обкладкой конденсатора.
