Крехов

Номер патента: 2005302

Опубликовано: 30.12.1993

Автор: Крехов

МПК: G01R 23/00, G04F 10/04

Метки: сличения, частот

...которые врезультате предварительного формирования должны иметь равную скорость их измеДальнейшие операции способа следуюЩие.После первого попадания переднего 3 фронта импульса го стандартной частоты кения, т,е. одинаковый наклон (в геометрической интерпретации), то квантование иамплитуде при таком сравнении практически исключается.тх пащфТО - Тх), а тоц = пооц10 30Поскольку период Тх еще не определен, то необходимо дальше продолжить операции сличения частот, На фиг. 1 з изображены импульсы измеряемой частоты, которые вновь образованы после выделения второго па тенциала. Такое разделение необходимо, для расширения функциональных возможностей способа, т,е. возможности не толька закончить измерение неизвестной частоты, но и последующей...

Номер патента: 1742994

Опубликовано: 23.06.1992

Автор: Крехов

МПК: H03K 23/48

Метки: недвоичный, синхронный, счетчик

...будет "0". С подачей тактовых импульсов по шине.1 работает, двоичный счетчик 2 до тех пор, пока на его выходах не образуется код 111, т,е. единицы на прямых . выходах разрядов 4, 6, 7, а на выходе триг. гера 10 будет "0", так что образован код .1110. Следовательно на выходе элемента И 8 к этому моменту образован потенциал единицы, который передается на выход элемента ИЛИ 9 и разрешающий вход триггера .10. С подачей восьмого входного импульса двоичный счетчик 2 обнуляется, а триггер 10 переходит в единичное состояние и образуется код 0001. При этом на инверсном выходе триггера 10 образован потенциал нуля, который блокирует в нулевом состоянии разряд 7 двоичного счетчика 2, а на выходе элемента ИЛИ 9 вновь образуется "О", так как на...

Номер патента: 1716593

Опубликовано: 28.02.1992

Авторы: Гарифуллин, Крехов, Петров, Рогинская, Черников

МПК: H02M 3/337

Метки: импульсной, модуляцией, полумостовой, транзисторный, широтно

...с регулируемой постоянной составляющей; Оу -15 20 25 30 35 40 45 50 55 напряжение на выхдде усилителя.Устройство работает следующим образом.В установившемся режиме на обоих конденсаторах 13 и 14 величина постоянного напряжения зависит от относительной длительности отпирания транзисторов 2 и 3, а так как частота генератора 19 значительно выше частоты генератора 20, средняя длительность открытого состояния за период одинакова, то постоянные составляющие напряжения на конденсаторах 13 и 14 равны между собой, Транзисторы 2 и 3 можно представить по отношению к нагрузке источниками переменного напряжения, как генераторы напряжения выходной частоты. Так как емкость конденсатора 14 больше емкости конденсатора 13, то для выходной частоты...

Номер патента: 1714807

Опубликовано: 23.02.1992

Автор: Крехов

МПК: H03K 23/48

Метки: недвоичный, синхронный, счетчик

...на выходе элемента И 3 к этому моменту будет нуль, а счетчик имеет восемь состояний,С подачей восьмого входного импульса двоичный счетчик 2 обнуляется, а поскольку через элемент И 8 и элемент ИЛИ 9 был образован потенциал единицы, О-триггер 10 переходит в единичное состояние и образуется код 0001. При этом на инверсном выходе О-триггера 10 образован нулевой потенциал, который блокирует в нулевом состоянии триггер 7 разряда двоичного счетчика 2, а на выходе дешифратора 11 будет единица.С подачей девятого входного импульса по шине 1 первый разряд 4 двоичного счетчика 2 вновь переходит в единичное состояние, та что образуется код 1001, поэтому на выходе дешифратора 11 остается единица.С подачей девятого входного импульса по...

Номер патента: 1659894

Опубликовано: 30.06.1991

Авторы: Ильин, Крехов

МПК: G01R 23/00

Метки: сличения, частот

...величин последних перекрываются во времени. образуя так называемые пачки импульсов совпадений (в устройстве физически не присутствуют).В момент первого совпадения во времени фронта импульса эталонной частоты с импульсом измеряемой частоты срабатывает О-триггер 9, переключаясь в единичное состояние и блокируя себя в этом состоянии сигналом со своего инверсного выхода. Сигнал с прямого выхода О-триггера 9 вызывает переход счетчика 13 в очередное состояние, характеризуемое единичным выходным сигналом, удерживающим ключи 3, 7 в открытом состоянии.О-триггер 9 остается в заблокированном состоянии, разрешая работу счетчика 10 от импульсов эталонной частоты. По окончании цикла работы счетчика 10 импульс переноса последнего...

Номер патента: 1598168

Опубликовано: 07.10.1990

Автор: Крехов

МПК: H03K 23/48

Метки: недвоичный, синхронный, счетчик

...не показаны, счетчик может находиться в любом из возможныхдесяти со-. стояний. Пусть счетчик находится в состоянии, когда на прямых выходах 01, 02, 03, 04 соответственно разрядов 3-5 и триггера 8 образован код 0000. В этом25 40 50 счетчика, являющихся его младшими разрядами, При этом должно выполняться очевидное условие: вп. 5 10 30 35 случае на выходах элементов И 6 и 9 будетноль, поэтому на выходе элемента ИЛИ 7тоже будет ноль. С подачей тактовых импульсов работает двоичный счетчик до тех пор, пока на его выходах не образуются все единицы, т.е. на выходах разрядов 3-5 будет код 111, а на выходе О-триггера 8 будет ноль, так что образован код 1110. Таким образом, счетчик к этому моменту имеет восемь состояний,С подачей восьмого...

Номер патента: 1525876

Опубликовано: 30.11.1989

Автор: Крехов

МПК: H03K 5/01, H03K 5/153

Метки: выделения, импульса, тактового

...первый фор.мирователь 3 импульсов соединена с К-входом КБ-триггера 5 и непосредственно с О- и К"входами 0-триггера 6,г выход которого соединен с выходной шиной 7, 0 -вход - с выходом КБ-триггера 5, Б-вход которого через второй 25 формирователь 4 импульсов соединен с шиной 2 управления.Устройство для выделения тактово-го импульса работает следующим образом,30По фронту. поступающего на шину 2 импульса на выходе формирователя 4 формируется короткий импульс низкого уровня, устанавливающий Ы триггер 5 в единичное состояние. Фронт ближайшего тактового импульса на шине 1 устанавливает 0-триггер 6 -.: единичное состояние, что соответствует началу формирования выходного импульса высокого уровня на шине 7. Одновременно по фронту того же...

Номер патента: 1506546

Опубликовано: 07.09.1989

Автор: Крехов

МПК: H03K 23/54

Метки: счетчик

...И-НЕ 12-1, 12-2, 12-3, так что на выходах элементов И-НЕ 9-1, 9-2, 9-3 единица, на выходах элементов И-НЕ 11-2, 11-3 ноль, а на выходе элемента 11-1 единица, т.е. все разряды заблокированы,515065 теля 14. Поскольку на втором выходе третьего триггера 3, т.е, на элементе И-НЕ 7-3 единица, то подготовлен к срабатыванию первый триггер, так как ца выходах элементов И-НГ 10-1,5 11-1 единица. Второй и третий триггеры заблокированы нулевым сигналом с выходов соответственно элементов И-НЕ 9-2, 9-3. Таким образом, исключено случайное срабатывание заблокированных разрядов.После поступления первого короткого тактового импульса по шине 4 первый триггер переходит в единичное состояние из-за изменения состояния элемента ИП. 5-1 на нулевое в течение...

Номер патента: 1465935

Опубликовано: 15.03.1989

Авторы: Ильин, Крехов

МПК: H03K 3/03

Метки: генератор, импульсов

...на выходной шине 5 будет потенциал логической единицы (Фнг,2 е).От Фронта тактового импульса, действующего на шине 6, срабатывает Формирователь 7, который формирует короткий импульс, длительность которого достаточна для приведения триггера на элементах И-НЕ 10 и 12, элементе 11 задержки в "0" по выходу элемента И-НЕ 12. От фронта импульса управления, действующего на шине 8, срабатывает формирователь 9, который формирует короткий импульс, длительность которого достаточна для приведения триггера а элементах 10-12 в "1" по выходу элемента И-НЕ 12.Таким образом, триггер на элементах 10-12 по выходу элемента И-НЕ 12 переходит в едини чное состояние от фронта импульса управления до действия фронта тактового импульса и возвращается в...

Номер патента: 1406788

Опубликовано: 30.06.1988

Автор: Крехов

МПК: H03K 23/54

Метки: джонсона, счетчик

...)ля того, чтобы исключить эффект "к н цепях ггриведения триггера.Осяпие, так кск этс связав)ЕНТИСМ 0 Э 1 ОТ МОМЕН Г ЛОГИ . ,";ГОС ТОЯ 1 ИЯ ггг)ЬТТЛРС)РаТЕЛЯ С ВЬТ -иг1 с)110 г кол 1 к у Вьн т) тктах с( сто)ние формироне мгняет:я, т; и введенияк Тс.;)ов задержкл н нетн остальныхра 3,Я;Тс)11 нс трсбте 1(.Я,.1 ед "1и( пи)Ты работы Счет .ь -. )тсантье про 1)ст) повторят-. я качеС; ге р;:зрядьтх триггеров,-, )ОГО И )уг 1-Г а. ". к авгС ТНЕ фОрМИЯ; 1" (. а:С( р СКН МО)Т(НОрг .С-Ст) Пс С.; ТЕГЛГ111 МС НТЫ тОй жЕч", о и .Яемс).ы и: риггеры формула и:Обре тения;., 1 )1 и; нта Ис Т сс Ю НЛТ )г(г)ГСтрГКТ;Б)Г 1,11 Х.1 с)т)1 Н НЕ г -"(,ен мн.т(,вьтхс )с)Г,". форм рсвательэпемент э ядер)ск . нхо; которого сс:ечлстен с инвергньм )кходом тригге -...

Номер патента: 1372604

Опубликовано: 07.02.1988

Авторы: Крехов, Меша, Соколов

МПК: H03K 3/017, H03K 5/01

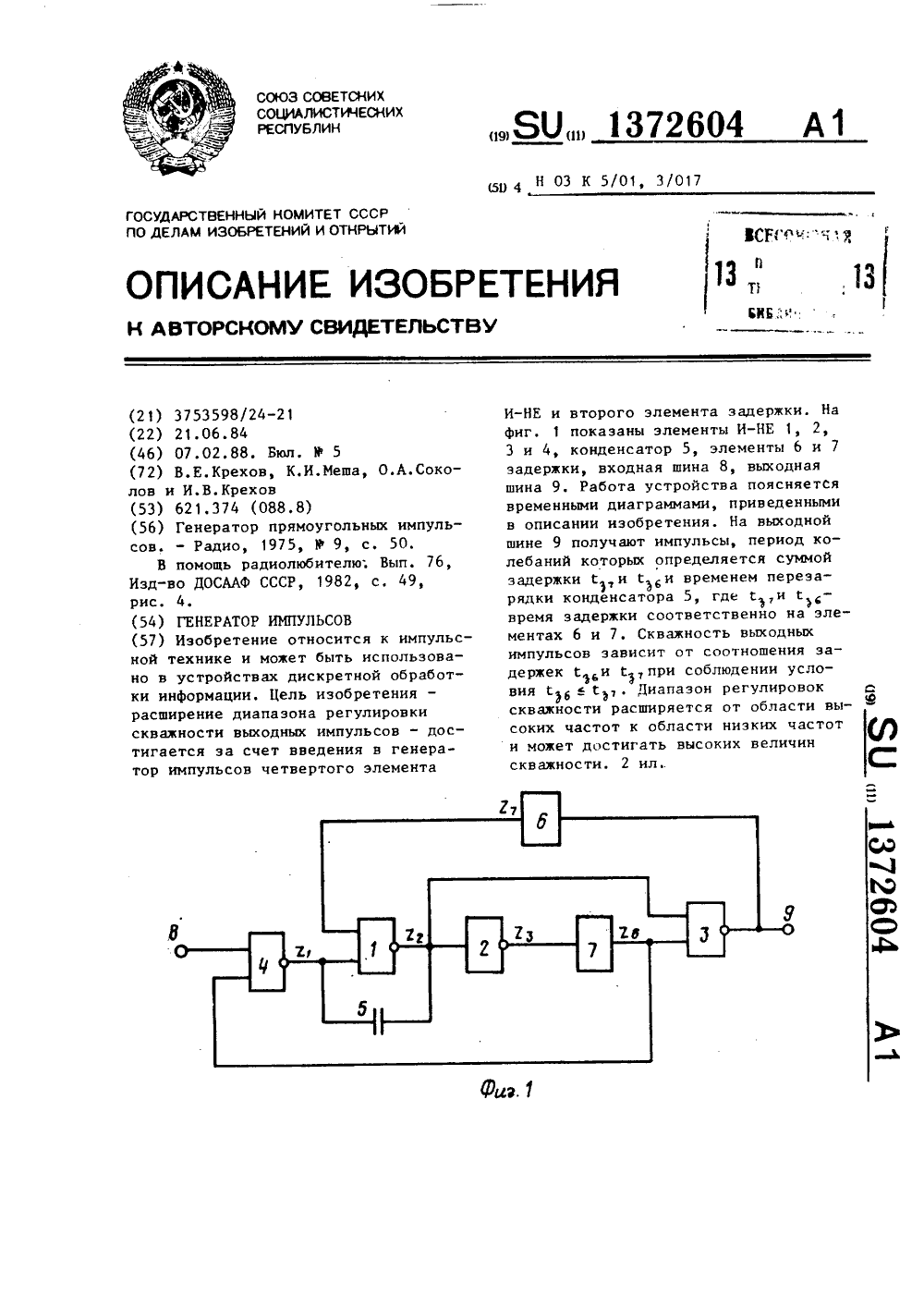

Метки: генератор, импульсов

..."Лог.1" на шину 8 срабатывает элемент И-НЕ 4 и на его выходе (фиг.2 а) образуется нулевой потенциал через время распространения сигнала в этом элементе Счто соответствует переходу 10 (фиг.2).Элемент И-НЕ 1 начинает закрываться, образуя цепь перезаряда конденсатора 5. При достижении на вьмоде элемента И-НЕ 1 уровня порогов элементов И-НЕ 2, 3 (фиг.2 б), пороги которых условно принимают одинаковыми (переход 11), срабатывают элементы И-НЕ 2 и 3, что соответствует переходам 12 и 13 соответственно в нулевое состояние. Через времяравное времени задержки сигнала в элементе 7, появляется нулевой потенциал на его вьмоде (переход 15), а на выходе элемента 6 (фиг.2 е) появляется нулевой потенциал через время С (переход 14). При выполнении условияс...

Номер патента: 1310519

Опубликовано: 15.05.1987

Авторы: Крехов, Нечепуренко, Резников, Садыкова

МПК: E21C 29/20, E21C 35/04

Метки: комбайну, удерживающее, узкозахватному

...цепь, протягиваясь по направляющему ручью 2, отжимает сектор 4,связанный с приводным цилиндром 5.Упругий преобразователь 7 движенийодной из своих опор через поршень 8и прямоугольный выступ 10 соединенс кринкой 12Поэтому при поворотесектора происходит преобразованиеповоротного движения одной опоры упругого преобразователя 7 движения впоступательное движение другой. Упругий преобразователь 7 движений сжимается и сжимает пружину 9. Повернутый сектор не препятствует протягиванию цепи по направляющему ручью 2 ипостоянно контактирует с ней. В случае обрыва тяговой цепи 22 под действием сил упругости випрямляющихсяупругого преобразователя 7 движенийи пружины 9 сектор 4 приводной звезды удерживающего устройства разворачивается в...

Номер патента: 1298805

Опубликовано: 23.03.1987

Авторы: Крехов, Соколов

МПК: G11C 19/36

Метки: единичного, кода, регистр, сдвига

...потенциалом с инверсного выходя Ю-триггера первого разряда, т.е. с выхода элемента И - НЕ 3, а конденсатор 13 таким образом остается перезаряженным, причем потенциал выхода элемента И - НЕ 2 разблокирует для последующего срабатывания элемент И - -НЕ 4 второго разряда.При поступлении второго положительного импульса по шине 1 О переходит в единичное состояние триггер на элементах И - НЕ благодаря импульсу, действующему на выходе элемента И - НЕ 4, длительность которого определяется перезарядом конденсатора 14 через коллекторные резисторы элементов И - НЕ 5 и 6 аналогично перезаряду конденсатора 13 че рез коллекторные резисторы элементов И -НЕ 2 и 3 первого разяда.При поступлении третьего положительного импульса по шине 10 в...

Номер патента: 1275362

Опубликовано: 07.12.1986

Авторы: Ильин, Крехов

МПК: G04F 10/04

Метки: времени, интервалов

...одиночный импульс длительностью , равной длительнфности импульса нониусного генератора 16 на выходе блока 13 совпадения. Этот импульс длительностью ь , воздействуя на триггер 18, вызывает его срабатывание, что, соответственно, вызывает останов подсчета импульсов от нониусного генератора 16 счетчиком 17. Число импульсов, зафиксированное в дополнительном счетчике 17, характеризует погрешность дискретности в начале измеряемого интервала. Для правильной работы такого нониуса необходимо, чтобы частота импульсов, вырабатываемых нониусным генератором 16, была бы несколько меньше, чем частота импульсов основного генератора 1, т.е. Г с й . Поскольку триггеры блоков 12 и 13 совпадения, т,е. триггеры 15 и 14, срабатывают только от фронта, то...

Номер патента: 1246346

Опубликовано: 23.07.1986

Автор: Крехов

МПК: H03K 3/281

Метки: мультивибратор

...3 и 4 мультивибратора находятся в исходном состоянии независимо от поступающих импульсов от генератора 9 и потенциалов источников 10 и 11.Для перевода мультивибратора врежим автогенерации необходимо наустановочный вход Б триггера 1 податьзапускающий импульс, который, распространяясь по цепям счетного триггера 1, устанавливает последний вединичное состояние. Образованныйнулевой потенциал на инверсном выходе триггера 1 является разрешающими, действуя на клемме 6 .узла 3, разрешает пересчетный режим этого узла 203. Последний осуществляет счет им,пульсов от генератора 9 до заданногозначения, установленного с помощьюисточника 10 потенциалов,так что навыходе дешифратора узла 3 образуетсянулевой потенциал, который, воздействуя ка К-вход...

Номер патента: 1234951

Опубликовано: 30.05.1986

Автор: Крехов

МПК: H03K 3/037

Метки: триггер

...с третьим входом элемента И - НЕ 4 и с выходом элемента И - НЕ 3, пятый вход которого соединен с выходом элемента И - НЕ 2.Выходы элементов И - НЕ 1 - 3 являются соответственно прямым, инверсным и импульсным выходами РЧ-триггера, Элементы И - НЕ 1 и 2 составляют выходную би стабильную ячейку, элементы И - НЕ 4 и 6 - коммутируюгцую бистабильную ячейку, элемент ИНЕ 3 является управляющим элементом.В статическом состоянии, отраженном на карте Карно (фиг. 2), триггер может находиться только в четырех устойчивых состояниях5, 16, 17 и 18, обведенных на карте Карно кружочками. Состояния 13, 14, 19 и 20 являются неустойчивыми.В состояниях 15 и 16 триггер находится в нуле, поэтому Я= 21= О, а Я= 2= 1. В состояних 17 и 18 триггер...

Номер патента: 1228244

Опубликовано: 30.04.1986

Автор: Крехов

МПК: H03K 5/135

Метки: импульсов, синхронизации

...импульса на шине 2 (фиг.2 а) элемент изменяет свое состояние, на выходе которого единич.ный уровень, возвращающий элемент 2(фиг.2 А) в исходное состояние.Таким образом, при появлении еди-.ничного уровня на шине 8 на выходеэлемента 4 (фиг.2 е) выделяется полный тактовый импульс, а на выходеэлемента 1 (фиг.2) импульс длительность которого 31 , где 1- времяраспространения сигнала в одном элементе И-НЕ. При нулевом уровне нашине 8 на выходе элементов 6 и 7 единичные уровни (фиг.25,). Единичный уровень на выходе элемента 1 ус танавливает элемент 5 в нулевое состояние, Другие изменения в схеме не произойдут и тактовые импульсы не выделятся. Если на шине 8 имеет место нулевой уровень до действия тактового импульса, то спад входного импульса...

Номер патента: 1226636

Опубликовано: 23.04.1986

Автор: Крехов

МПК: H03K 5/24

Метки: двух, напряжений, сравнения

...приводит его памятьв исходное состояние; Ч=О, Ц=1 и характеризует равенство или превышениенапряжения на клемме 2 над напряжением на клемме 1, Последующие тактовые импульсы формирователем 6 не пропускаются и не вьделяются все время,пока напряжение на клеммах 1 и 2дважды не поменяет своего относительного направления сравнения, т.е. пока вновь не повторяются все вышеописанные процессы. Таким образом, на выходах элемента 5 слежения и хранения действуютвзаимно противоположные уровни, т,е,одинаковое их состояние исключено,что эквивалентно сохранению памятиэлемента 5 в любом случае сравнениявходных напряжений,Короткий импульс на выходе дифференцирующей цепи 7 необходим для1ограничения, т.е, уменьшения времениприведения памяти элемента 5...

Номер патента: 1221728

Опубликовано: 30.03.1986

Автор: Крехов

МПК: H03K 3/284, H03K 5/15

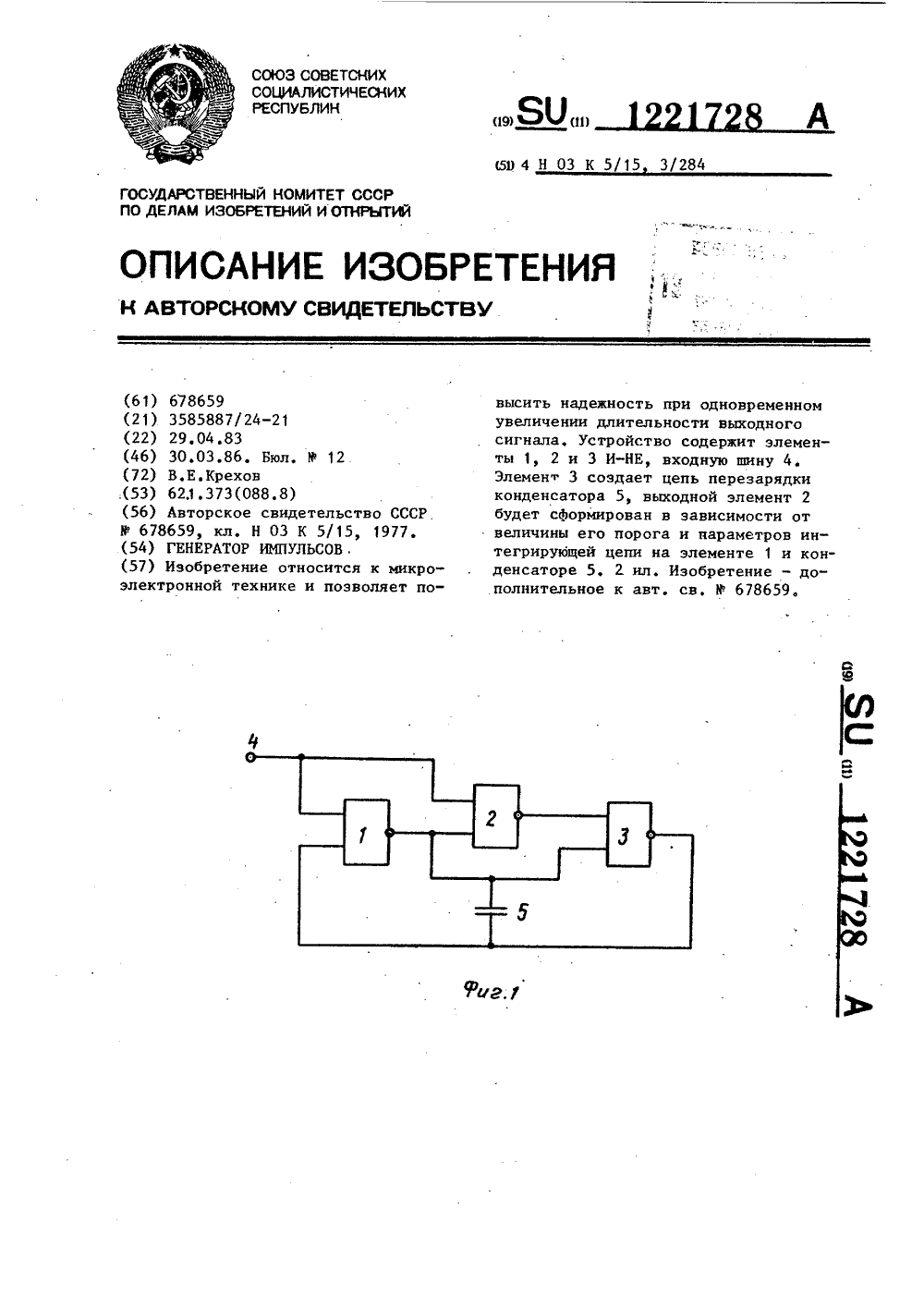

Метки: генератор, импульсов

...2 б,в),а на выходе элемента 3 - потенциаллогического нуля (фиг. 2 б), в результате чего конденсатор 5 заряжается.По переднему фронту входного импульса, поступающего с шины 4 и воздействующего на элементы 1 и 2 через 40время г, равное длительности распрострайения сигнала в одном элементе И-НЕ, изменяется состояние навыходе элемента 2, который черезизменяет состояние на выходе элемента 3. Изменение состояния на выходе элемента 3 через С дает возможность изменить состояйие на выходе элемента 1, однако из-за высокого потенциала обкладки конденсатора, подключенной к выходу элемента 1, такое изменение через С не вызывает изменения потенциала его выхода, а конденсатор 5 начинает свой перезаряд.Как только перезаряд конденсатора 5 достигает...

Номер патента: 1195421

Опубликовано: 30.11.1985

Автор: Крехов

МПК: H03K 3/037

Метки: триггер

...подачей информационного сигнала.На чертеже приведена функциональная схема синхронно-асинхронного ПЧ-триггера.Триггер содержит элементы И-НЕ 1-7, информационную шину 8, шину 9 управления, тактовую шину 10 и выходные шины 11 и 12.Выходы элементов И-НЕ 1 и 2 соединены соответственно с первыми входами элементов И-НЕ 2 и 1, второй вход последнего из которых соединен с первыми элементами И-НЕ 3 и 4, выход последнего из которых соединен с первым входом элемента И-НЕ 5, выход которого соединен с вторым входом элемента И-НЕ .4 и вторым входом элемента И-НЕ 3, выход которого соединен с вторым входом элемента И-НЕ 2. Тактовая шина 10 и шина 9 управления соединены соответственно с первым и вторым входами эле-. мента И-НЕ 6, выход которого...

Номер патента: 1183040

Опубликовано: 07.10.1985

Авторы: Андрианова, Бондарева, Вафина, Кирилина, Крехов, Морозова, Хачиянц, Чернышева

МПК: A22C 17/14

Метки: кишок, состав, фабриката

...следующих соотношенияхкомпонентов, мас.%:Кальцинированная сода 0,5-1,5Смесь триэтаноламиновых солей алкилфосфатов на основе высшихжирных спиртов фракцииСо -Со, синтанол ивода при соотношении1:1:3 0,2-1,0Триполифосфат натрия 0,2-2,0Вода ОстальноеП р и и е р 1, Для обработки свежеобработанных говяжьих черев берутводный раствор из следующих,ингредиентов, мас,%;Кальцинированная сода 0,5Поверхностно-активноевещество 0,2Триполифосфат натрия 0,2 4 ОВода Остальное После перемешивания в течение 1 мин раствор готов к употреблению, Обработку фабриката говяжьих черев в количестве 10 пучков (180 метров) проводят в 10 л раствора (жидкостный коэффициент 1: 1) с температурой 18 С в течение 18 ч. Затем сырье направляют на отделение и продольную расколку...

Номер патента: 1175016

Опубликовано: 23.08.1985

Автор: Крехов

МПК: H03K 3/037

Метки: триггер

...наб., д.4/5филиал ППП "Патент", г.ужгород, ул,Проектная 11750Изобретение относится к микроэлектронике и может быть использова-но в радиоэлектронных устройствах и, в частности в цифровой технике.Целью изобретения является расши" рение функциональных возможностей за счет введения дополнительного уп" равления работой триггера по шине управления.На чертеже приведена схема триг- О гера.Триггер содержит элементы 1-6 И-НЕ, информационную шину 7, шину 8 управления и тактовую шину 9.На чертеже выход элемента 1 И-НЕ 15 соединен с первыми входами элементов 2 и 3 И-НЕ, выход последнего из которых соединен с первым входом элемента 5 И-НЕ, выход которого соединен с первым входом элемента 6 20 И-НЕ, выход которого соединен с вторым входом элемента 5...

Номер патента: 1104661

Опубликовано: 23.07.1984

Авторы: Ильин, Крехов

МПК: H03K 3/03

Метки: генератор, импульсов

...и вес, особенно конденсатора.Целью изобретения является расширение пределов генерируемых частоти повышение надежности генератора.Поставленная цель достигается тем,что в генератор импульсов, содержащий три последовательно соединенныхи замкнутых в кольцо инвертора, четвертый инвертор, выход которого соединен с выходной шиной генератора,конденсатор, включенный между входом и выходом второго инвертора, резистор, один иэ выводов которогосоединен с выходом первого инвертора,второй вывод резистора соединен собщей шиной генератора.На чертеже представлена принципиальная электрическая схема генератора импульсов.Генератор импульсов содержит четыре инвертора 1-4, конденсатор 5,резистор 6, выходную шину 7 устройства,Выход инвертора 1...

Номер патента: 1029401

Опубликовано: 15.07.1983

Автор: Крехов

МПК: H03K 3/289

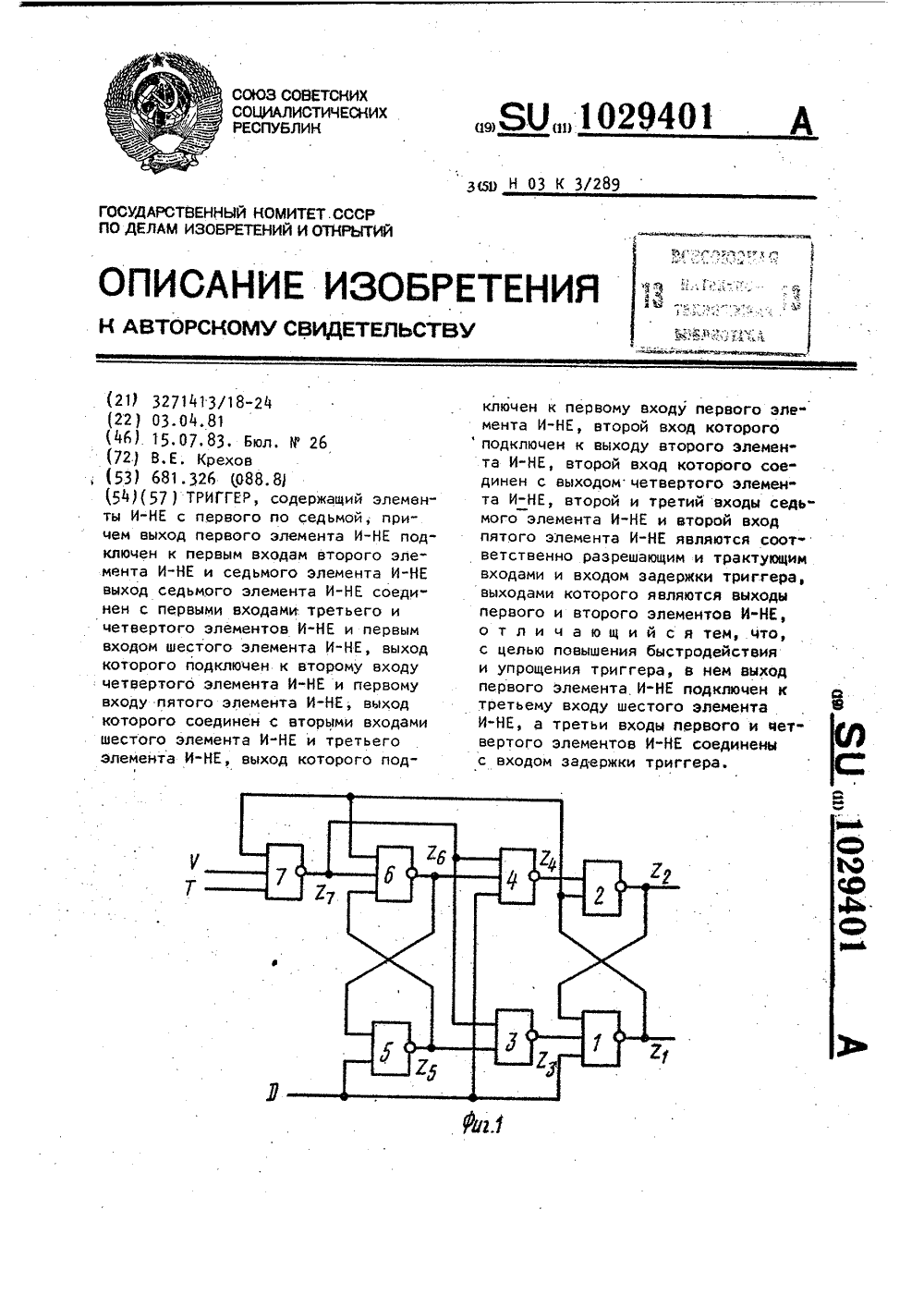

Метки: триггер

...седьмой причем выход первого элемента И-НЕ подключен к первым входам второго второго элемента И-НЕ и седьмого элемента И-НЕ, выход седьмого элемента ,И-НЕ соединен с первыми входами третьего и четвертого элементов И-НЕ, и первым входом шестого элемента И-НЕ, выход которого подключен к второму входу четвертого элемента И-НЕ и первому входу пятого элемента И-НЕ, выход которого соединен с вторыми входами шестого элемента И-НЕ и третьего элемента И-НЕ, выход. которого подключен к первому входу первого элемента И-НЕ, второй вход которого подключен к выходу второго элемента И-НЕ, второй вход которого соединен с выходом четвертого элемента И-НЕ, второй и третий входы седьмого элемента И-НЕ и второй вход пятого элемента И-НЕ являются...

Номер патента: 1003359

Опубликовано: 07.03.1983

Автор: Крехов

МПК: H03K 23/02

Метки: единичного, кода, кольцевой, однотактный, счетчик

...соответственно с первымивходами элементов И - НЕ 1 - 1 - 1 - 3, выходыкоторых соединены соответственно с первымивходами элементов И - НЕ 3 - 1 - 3 - 3, выходы которых соединены соответственно спервыми входами элементов И - НЕ 5 - 15 - 3, выходы которых соединены соответствен.но с первыми входами элементов И - НЕ 6 - 1 -6 - 3, выходы которых соединены соответствен 59 4но с вторыми входами элементов И - НЕ 5 - 1 - 5 - 3 и соединены соответственно с вторыми входами элементов И - НЕ 1 - 1 - 1 - 3, третьи входы которых соединены соответственно с вторыми входами элементов И - НЕ 3 - 1 - 3-3, соединены соответственно с первыми входами элементов И - НЕ 4 - 1 - 4 - 3 и сое. динены с входной шиной 7, выходы элемен. тов И - НЕ 2 - 1 - 2 - 3...

Номер патента: 1003146

Опубликовано: 07.03.1983

Автор: Крехов

МПК: G11C 19/00

Метки: единичного, кода, регистр, сдвига

...соединены соответственно с вторыми входами элементов 2, 5, 8 И-НЕи соединены соответственно с вторымпвходами элементов 1, 4, 7 И-НЕ, третьи входы которых соединены соответственно с шиной 12, с выходами элементов 2, 5 И-НЕ и соединены соответственно с вторыми входами элементов 3, 6, Я И-НЕ, третьи входы которых соединены с виной 11 сброса, выходы элементов 2, 5 И-НЕ соериненысоответственно с четвертыми входамиэлементов 4, 7 И-НЕ.Элементы 2. 3 И-НЕ, 5, б И-НЕ и8, 9 К-НЕ составляют РВ-триггеры, вн 46 4ходы элементов 2,5,8 И-НЕ являются пря.мыми выходами триггеров,а выходы элементов 3, 6, 9 И-НЕ являются инверсными выходами триггеров.Устройство работает следующим образом.При подаче отрицательного импульса по шине 11 на выходах элементов2,...

Номер патента: 961151

Опубликовано: 23.09.1982

Автор: Крехов

МПК: H03K 23/00

Метки: недвоичный, синхронный, счетчик

...2, прямойвыход разряда 1 и инверсный выходразряда 2 соединены соответственнос входомразряда 2 и с входом установки в "0" разряда 1, входыиК которого соединены с входом К разряда 2 и соединены с шиной 4 потенциала логической единицы.Устройство работает следующим образом,Пусть е исходном состоянии разрядыи 2 находятся в состоянии "00".После прихода первого импульса пошине 3 изменится состояние толькоразряда 1, который примет единичноесостояние, т. е. общее состояние устройства будет "10", поскольку на инверсном выходе разряда 2 присутству"ет в исходном состоянии единичный по- р 5тенциал и разряд 1 не блокируетсяк входу установки в "0". После наступления второго импульса по шине 3 разрядустановится в "0" (посколькуон работает е счетном...

Номер патента: 799109

Опубликовано: 23.01.1981

Автор: Крехов

МПК: H03K 3/281

Метки: мультивибратор

...первого, инверсные выходы триггЕров соединены с собственными Й-входами.Такой мультивнбратор проще и тех. нологичнее для интегрального исполнения при одновременном повыаенни его быстродействия, ограниченного в этом случае лишь условиями обеспечения открытого состояния логических элементов во временно устойчивых состояниях. 20На чертеже представлена функциональная электрическая схема мультивибратора на Т -триггерах с установочными входами К и 5. Триггеры выполнены по схеме М. 25Мультивибратор содержит два одинаковых т -триггера 1 и 2 с установочными входами й и 5. Прямой выход первого триггера соединен с -входом второго, а прямой выход второго с т-входом первого, инверсные же выходы триггеров соединены с собственными В-входами....

Номер патента: 785454

Опубликовано: 07.12.1980

Авторы: Воронов, Крехов

МПК: E05B 65/50

Метки: замок

...основания корпуса, а в задней части корпуса расположена плата 4, которая выполнена из двух подпружиненных частей, контактируемых между собой выступами 5. Одна из тв торцовых сторон каждого выступа выполнена со скосом 6. В нижней части корпуса имеется прямоугольный паз 7, а в верхней части корпуса фигурный паз 8, в котором расположен упор 9. В пружинящей зашелке 2 выполнено отверстие 1 О под выступ 3 корпуса, В передней части защелки имеется клинообразный клювик 11 с верхним опорным ребром 12 и нижним ребром 13.Внутри защелки 2 расположен ограничитель 14 хода Г-образной формы. Защелка выполнена с ребром жесткости 15 и ребристой кнопкой 16.При закрывании замка пружинящая зашелка 2 при движении в корпусе 1 скользит верхним опорным ребром...

Номер патента: 700086

Опубликовано: 30.11.1979

Авторы: Корякин, Крехов, Мамонов, Цуриков

МПК: A22B 5/00

Метки: животных, нож, разделки, туш

...ультразвуки.бмоткой 2 возбуждения,ррита и именлпий неболь.3. Лезвие сослинено с ири.усилителя 4 скорости ксЦН И И 11 И1 и 1 аж:15 Вас,а ,11 юнион и: 111111 11. у,1 1 ), Ь1 4 1 ственно к лезвию, имеет в поперечном сечении меньший размер, а лезвие 3 укреплено асимметрично относительно продольной оси конусов так, что его продольная ось смешена относительно продольной оси конусов на величину, меньшую половины ширины лезвия, но большую толщины лезвия. Усилитель скорости колебаний имеет фланец 5 для крепления ножа, расположенный в узле смещения колеба. ний, т.е. в точке, не имеющей колебаний, что позволяет изолировать рукоятку от колебаний,Работа осуществляется следующим образом. При подаче напряжения на обмотку 2 возбуж. дения привод 1...
