Генератор импульсов

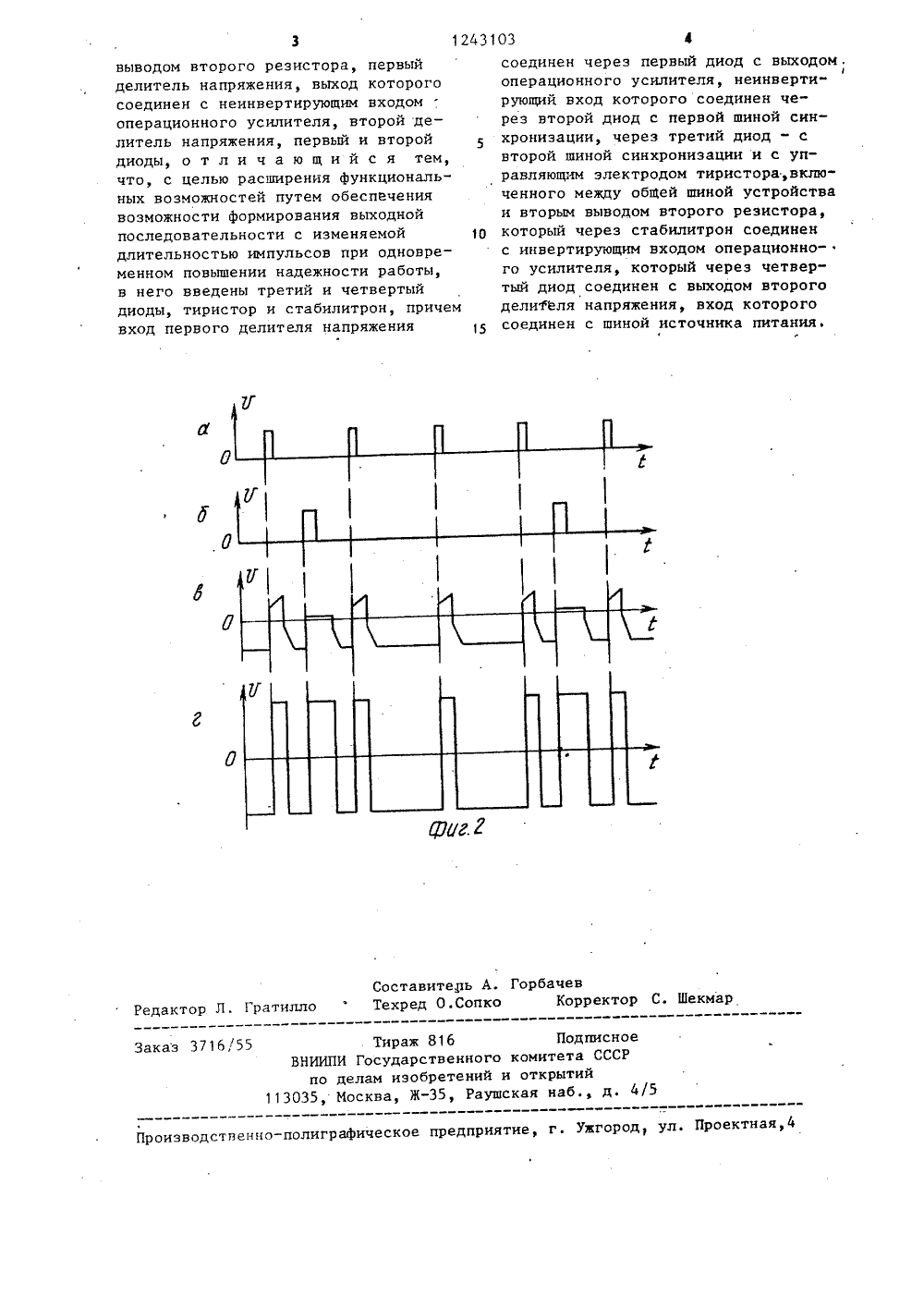

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХ 0124310 А БЛ 28 14 Н 0 ГОСУД А ПО ДЕЛ ВСЕСОВо 1 ф Н ПИСАНИЕ ИЗОБРЕТЕ 13,., ЬМЬЯТЬЖЯ К А 8 ЕННЫЙ КОМИТЕТ СССРИЗОБРЕТЕНИЙ И ОТКРЫТИЙ СКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССР У 1029405, кл. Н 03 К 4(50, 1981.Шило В,Л. Линейные интегральные схемы. 1979, с. 213, рис. 4.40 в. (54) ГЕНЕРАТОР ИМПУЛЬСОВ(57) Изобретение может быть исполь зовано при построении генераторов смеси импульсов .Цель изобретения расширение функциональных возможностей. Это достигается путем формирования выходной последовательно и с изменяемои длительностью импульсов при одновременном повышени надежности работы генератора. Устройство содержит операционный усилитель 1, конденсатор 2, резисторы 3 и 4, резистивные делители 5 и 6 напряжения, диоды 7 и 8, шины синхронизации 13 и 14. Для достиже ния поставленной цели в устройство дополнительно введены диоды 9 и 10 тиристор 11 и стабилитрон 12, что обеспечивает формирование смеси им пульсов двух частот на базе одного генератора импульсов. Работа устройства поясняется временными диаграммами, 2 ил.Изобретение относится к импульсной технике и может быть использовано при построении генераторов смесиимпульсов,Целью изобретения является расширение Функциональных возможностейпутем обеспечения возможности Формирования выходной последовательности с изменяемой длительностью импульсов при одновременном повышениинадежности работы.На Фиг.1 приведена принципиальнаяэлектрическая схема устройства; наФиг.2 - эпюры, поясняющие работуустройства.Устройство содержит операционныйусилитель 1, инвертирующий вход которого соединен через конденсатор 2с общей шиной устройства, через первый резистор 3 - с вьгюдом его, который соединен с первым выводомвторого резистора 4, первый делитель5 напряжения, выход которого соединен с неинвертирующим входом операционного усилителя 1, второй дели. -тель б напряжения, первый и второйдиоды 7 и 8, третий и четвертый диоды 9 и 10, тиристор 11, стабилитрон 12, первую и вторую шины 13 и14 синхронизации, вход первого делителя 5 напряжения соединен через первый диод 7 с выходом операционногоусилителя 1, неинвертирующий входкоторого соединен через второй диод8 с первой шиной 13 синхронизации,через третий диод 9 - с. второй шиной14 синхронизации, которая соединенас управляющим входом тиристора 11,включенного между общей шиной устройства и вторым выводом второго резистора 4 соединенным через стабилитрон 12 с инвертирующим входом опе.рационного усилителя 1, который через четвертый диод 10 соединен с выходом второго делителя 6 напряжения,вход которого соединен с шиной пи. тания. Устройство работает следующим образом.При отсутствии запускающих (синхронизирующих) импульсов (Фиг.2 а,3 ) на выходе генератора имеется напряжение постоянного тока, так как диод 10 фиксирует напряжение на конденсаторе 2 и инвертирующем входе операционного усилителя 1 на уровне, большем (по абсолютной величине) нулевого потенциала, приложенного кнеинвертирующему входу усилителя 1.С подачей на генератор запускающихимпульсов (фиг 2 д) в момент поступ ления импульса частоты Г производится запуск генератора, после чегона выходе генератора Формируетсяимпульс (на. Фиг.27. - короткий импульс заданная длительность которого пропорциональна величине емкостиконденсатора 2 и сопротивления параллельно включенных времязадающихрезисторов 3 и 4. При этом стабилитрон 1,2 включен в прямом направ- .15 лении т.е, работает как диод.В момент окончания Формированияимпульса (его заднего Фронта) выходное напряжение на усилителе изменяет ., полярность, стабилитрон "пробиваетсял обратным напряжением и конденсатор 2 перезаряжается через те жевремязадающие резисторы. С поступлением на генератор импульса частотыс, (Фиг.2 Б) генератор вновь запускается и одновременно включается тиристор 11. Анодное напряжение на включенном тиристоре 11 устанавливаетсяна уровне, близком к нулевому потенциалу (фиг,2 Ь). Стабилитрон за,крыт и ток заряда конденсатора 2поступает только через резистор 3.Открытое состояние тиристора послеснятия запускающего импульса частоты Е "охраняется за счет тока удержания, поступающего с выхода усилителя. Зо время заднего Фронта текуцего импульса полярность выходногонагряжения на усилителе изменяетсяи тиристор запирается, Разряд конден Осатора осуществляется через те жецеи, что и при формировании коротких по длительности импульсов.При новых запусках генератораимпульсами разных частот циклы формирования выходных сигналов идентичны описанным, Таким образом, формируется смесь импульсов двух частотна основе одного генератора,Формула из обре те ния. Генератор импульсов, содержащийоперационный усилитель инвертирующий вход которого соединен через конденсатор с общей шиной устройства, через первый резистор - со своим выходом который соединен с первым1243103 Составитель А. ГорбачевРедактор Л. ГратиллоТехред О.Сопко Корректор С. Шекма Подписноета СССРытийаб., д аказ 3716/5 Тираж 816 ВНИИПИ Государственного коми по делам изобретений и отк 13035, Москва, Ж, Раушская4/ Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,4 выводом второго резистора, первыйделитель напряжения, выход которогосоединен с неинвертирующим входомоперационного усилителя, второй делитель напряжения, первый и второйдиоды, о т л и ч а ю щ и й с я тем,что, с целью расширения функциональных возможностей путем обеспечениявозможности формирования выходнойпоследовательности с изменяемойдлительностью импульсов при одновременном повышении надежности работы,в него введены третий и четвертыйдиоды, тиристор и стабилитрон, причемвход первого делителя напряжения соединен через первый диод с выходом, операционного усилителя, неинвертирующий вход которого соединен через второй диод с первой шиной синхронизации, через третий диод - с второй шиной синхронизации и с управляющим электродом тиристора,включенного между общей шиной устройства и вторым выводом второго резистора, 10 который через стабилитрон соединенс инвертирующим входом операционного усилителя, который через четвер" тый диод соединен с выходом второго делителя напряжения, вход которого соединен с шиной источника питания.
