H03K 5/05 — с использованием синхросигналов или временных опорных сигналов

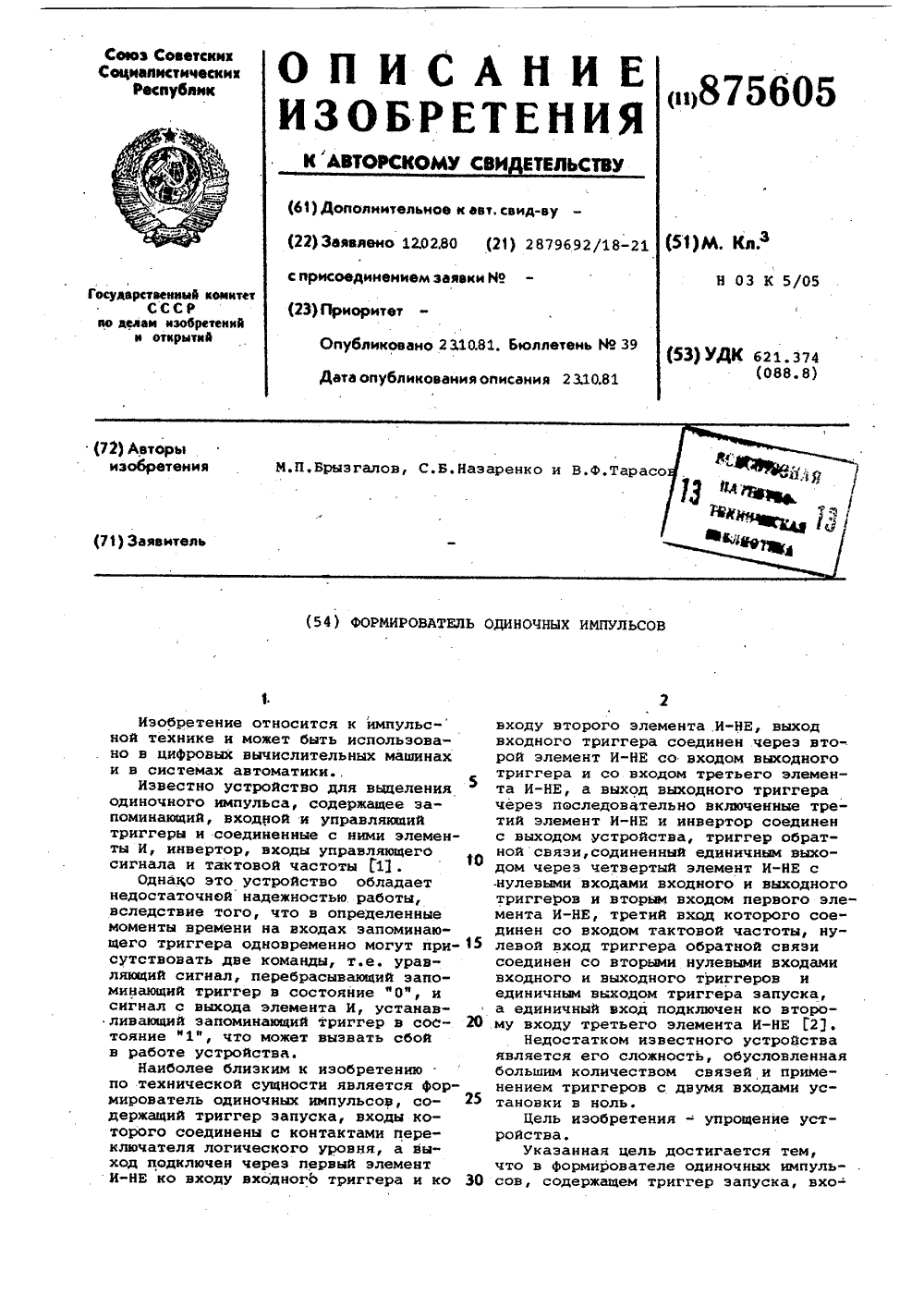

Номер патента: 875605

Опубликовано: 23.10.1981

Авторы: Брызгалов, Назаренко, Тарасов

МПК: H03K 5/05

Метки: импульсов, одиночных, формирователь

...триггер 1 запуска, входы которого соединены с контактами 2 и 3 переключателя 4 логического сигнала, входной 5, промежуточный 6 и выходной 7 триггеры, элементы 2 И-НЕ 8-11, шину 12 тактовых импульсов, выходную шину 13, резисторы 14 и шину 15 напряжения логической единицы.Устройство работает следующим образом.В исходном состоянии с контакта 2 переключателя 4 на нулевой вход триггера 1 поступает сигнал логического нуля, а на единичный вход триггера 1 с контакта 3 через один из резисторов 14, с шины 15 - сигнал логической единицы, при этом триггер 1 находится в нулевом состоянии, запрещая 40 прохождение тактовых импульсов со входа 12 через элемент И-НЕ 8 и удерживая в нулевом состоянии триггеры 5 - 7.(триггеры 1, 5, 6 и 7 имеют по...

Номер патента: 898601

Опубликовано: 15.01.1982

Авторы: Бекеша, Фокин, Фролов

МПК: H03K 5/05

Метки: синхронизации, тактовой

...сигнал от указанной помехи. При поступлении на вход 5 асинхронного сигнала положительной полярности триггер 1 подготовляется к работе, Поступадций после этого тактовьп импульс, передним фронтом перебрасывает триггер 1 в единичное состояние, т.е. на его выходе устанавливается единичный потенциал. При этом триггер 2 не изменяет своего нулевого состояния, так как в момент начала действия этого тактового им=пульса на выходе триггера 1 действует еце нулевой потенциал. Очереднойтактовый импульс, поступающий на тактовые входы триггеров 1 и 2 переднимфронтом перебрасывает триггер 2 вединичное состояние. Триггер 1 остается в единичном состоянии, так какна его нЬормационньш и нулевой входыдействует единичньп потенциал (присутствует входной...

Номер патента: 900422

Опубликовано: 23.01.1982

Авторы: Краснов, Шенягин

МПК: H03K 5/05

Метки: импульсов, формирователь

...елини.цы. Триггер 7 опрокидывается. На его инверсном выходе устанавливается потенциал логи.ческого нуля, в результате чего на выходе элемента И-НЕ 2 сохраняется потенциал логичес.кой елиницы, и триггер 6 не изменяет своегосостояния, Одновременно на прямом выходетриггера 7 устанавливается потенциал логичеекой единицы. При этом сигнал "а генератора 1, пройдя элемент И.НЕ 3 и коммутатор 8поступает на выход формирователя,В течение действия управляющего сигналана Я-входе триггера 7 будет потенциал логи.ческой единицы, поскольку на входах злемен.та И.НЕ 5 дей твует сигнал "а" генератора 1и инвертированный элементом И.НЕ 3 этотже сигнал "а".В момент окончания управляющего сигна.ла, когда его задний фронт совпадает с нуле.вой полуволной...

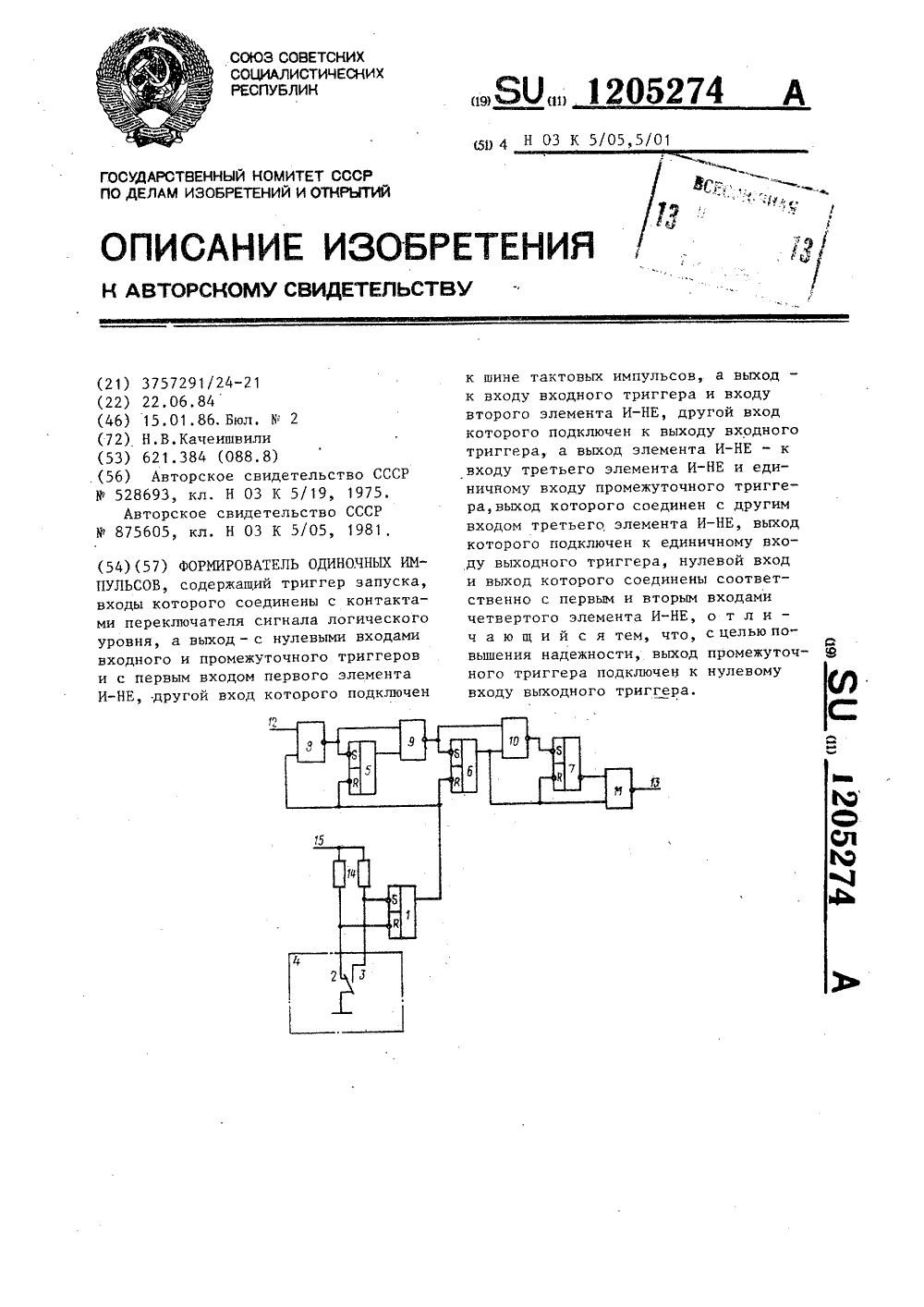

Номер патента: 1205274

Опубликовано: 15.01.1986

Автор: Качеишвили

МПК: H03K 5/01, H03K 5/05

Метки: импульсов, одиночных, формирователь

...10, другой вход которого подклю 5 Очен к выходу промежуточного триггера 6, к нулевому входу. выходноготриггера 7 и к входу четвертого элемента И-НЕ 11 Выход третьего элемента И-НЕ 10 соединен с единичным входом выходного триггера 7, инверсныйвыход которого подключен к другомувходу четвертого элемента И-НЕ 11,выход которого соединен с выходнойшиной 13Формирователь работает следующймобразом.В исходном состоянии с контакта 2переключателя 4 на нулевой вход запускающего триггера 1 поступает сигнал низкого уровня, а на единичныйвход запускающего триггера 1 с контакта 3 через резистор 14 с шины 15 -сигнал высокого уровня. При этом запускающий триггер 1 находится в нулевом состоянии, запрещая прохождение тактовых импульсов с входа 12через...

Номер патента: 1213527

Опубликовано: 23.02.1986

Автор: Михайлин

МПК: H03K 5/05

Метки: импульсов, управляющих, формирователь

...соединен с выходом генератора пилообразного напряжения 2. Управляющее напряжение подается на вход нуль-органа 5. Резисторы обеспечивают режим работы канала. Формирователь выполнен на стандартных элементах электроники и работает в импульсном режиме. Синхронизирующее напряжение подается на вход формирователя синхронизирующих импульсов 1, Синхронизирующие импульсы управляют генератором пилообразного напряжения 2 и через инвертор 3 КЗ-триггером 4.Пилообразное и управляющее напряжения сравниваются нуль-органом 5 и при преобладании пилообразного на выходе нуль-органа 5 появляется скачок из "О" в "+" напряжения - это будет передний фронт управляющего импульса. При этом сработает КЯ-триггер 4, диод 7 запрется и конденсатор 8 заряжается до...

Номер патента: 1243111

Опубликовано: 07.07.1986

Автор: Ельканович

МПК: H03K 5/05

Метки: импульса, одиночного, формирователь

...шину 14поступают синхроимпульсы. На шинахзадания числа присутствует двоичныйкод числа И,а на шине 13 - уровеньлогического "0. Все триггеры устройства сброшены, а счетчики обнулены, генератор 5 ударного возбуждения не возбужден. На выходной шине.15 - сигнал логического "О". После 15 прихода импульса запуска на шину 13оц проходит через элемент ИЛИ 12,возбуждается генератор 5 ударноговозбуждения (фиг. 2 В ) и на его выходе появляются импульсы. Устанавли 2 О вается триггер 7 и на выходной шине15 появляется сигнал логической "1".Так как триггер 1 сброшен, то на егоинверсном выходе - сигнал логической"1" и элемент И 11 пропускает на вы ход импульсы генератора 5 ударноговозбуждения которые подсчитываютсясчетчиком: б и подаются на вход элемента...

Номер патента: 1383468

Опубликовано: 23.03.1988

Автор: Чистяков

МПК: H03K 5/01, H03K 5/05

Метки: импульсов, формирователь

...устройства 7) подсоединены к входу синхронизации соответствующего канала счетчика 6 и соответствующему выходу фазосдвигающего устройства 4. Выходы микросхем 556 РТ 7 каналов, входы разрешения выборки которых подключены к противофазным сигналам, объединены между собой и образуют (для четырехканального варианта) соответственно первую и вторую группы выходов запоминающего устройства 7, подсоединенных к соответствующим входам блока 9 вьделения (фиг.З) . В качестве выхода, соединенного с четвертым входом блока 8 управления, служит один из выходных разрядов запоминающего устройства 7.Блок 8 управления выполнен на микросхеме 530 ТМ 2 по схеме, приведенной на фиг,2,при этом единичный выход триггера 13 соединен с входом Я установки...

Номер патента: 1403350

Опубликовано: 15.06.1988

Автор: Маштылев

МПК: H03K 5/01, H03K 5/05

Метки: импульсов, одиночных, формирователь

...уровня, а на единичныйвход с контакта 3 через резистор 15 сигнал высокого уровня. При этом триггер 1 находится в нулевом состоянии,С инверсного выхода триггера 1 сигналвысокого уровня поступает.на первыйвход элемента 12, на второй вход которого поступает также сигнал высокого уровня с выхода элемента 11. Сиг"нал низкого уровня с выхода элемента12 через элемент 13. поступает на первый вход элемента 8, запрещая прохождение тактовых импульсов с шины18 через элемент 8, а также на нулевые входы триггеров 5 и 6, удерживаяих в нулевом состоянии, сигнал свыхода триггера б удерживает в нулевом состоянии триггер 7. Прн размыкании контакта 2 и за" мыкании контакта 3 триггер 1 устанавливается в единичное состояние. Сигнал низкого уровня с...

Номер патента: 1599974

Опубликовано: 15.10.1990

Авторы: Голубков, Никушкин, Шапиро

МПК: H03K 5/05, H03K 5/135

Метки: синхронизации, тактовой

...входногосигнала достатоцна для перезаписи "1"из триггера 1 в триггер 2, то на еговыходе появляется сигнал высокогоуровня, вызывающий появление на выходе устройства синхросигнала и снимаю"щий Ьлокировку по В-входу с триггера5С приходом заднего фронта тактового.сигнала триггер 3 устанавливается всостояние "1", что исключает появле-ние на выходе устройства синхроимпульсов до тех пор, пока триггер 2не вернется в исходное состояние.Всли длительность, входного сигналанедостаточна для перезаписи "1" изтриггера 1 в триггер 2, то триггер 2не сработает и импульс на шине 10устройства не появится, триггер 5остается в состоянии "1". Таким образом, устройство подавляет все по-ьмехи, длительность которых меньше 51 Лт. Гсли длительность...

Номер патента: 1750034

Опубликовано: 23.07.1992

Автор: Чистяков

МПК: H03K 5/05

Метки: адаптивный, импульсов, формирователь

...к выходу генератора 3, на элементе 65 разрешено прохождение сигнала с второго выхода триггера 58.На второй вход(стробирования) блока 7 элемента 65 логическая единица, разрешавстробирования с выхода элемента 72 посто- шая счетчику 5 последовательный счет, смеянно (в режиме формирования) подается няется на логический нуль, что уровеньлогической единицы - разрешение соответствует записи в счетчик 5 (тип для управления ЦАП 8 кодами запоминаю 530 ИЕ 17) нулевой информации в параллель- щего устройства 6. При этом нулевой код с . ном коде (постоянно задан подключением выхода запоминающего устройства 6 пре- входов счетчика к уровню логического нуля образуется ЦАП 8 в соответствующий ис- - корпуса), Одновременно уровень логичеходный...
