Лапенис

Номер патента: 1758115

Опубликовано: 30.08.1992

Авторы: Бложе, Лапенис, Пирагис

МПК: D05B 1/10

Метки: матов, прошивки, станок

...12 крючок 20. Штанга 21 с выступом 22 отклокомплекта содержит защелку 22, подвижно 15 няет нить 7 в сторону иглы 12 и прижимает надетую на ось 34. Прижимной ролик 35 и к корпусу иглы. Штанга 21 получает движеподдерживающие ролики 36, 37 предназна- ние от распределительного вала 9 посредстчены для поддержки мата 30 в зоне заброса вом кулисы 23, кривошипа 24 и конических нити 7 наиглу 12. На распределительном вале шестерен 25, 26. Нить 7 иэ бобин 6 перехо 9 припомощивинтов 38 установленыконтрдит через ванночку 32 и смачивается, что грузы 39 и 40 с массой, равноймассе движу- позволяет уменьшить и выравнивать усилиящихся элементов,: -сопротйвлейия,"возника 1 ощие при протяги-:Станок работает следующим образом, вании, Вытяжка нити 7 на шаг...

Номер патента: 1636216

Опубликовано: 23.03.1991

Авторы: Кебликас, Лапенис, Моргенштерн, Эйдукявичюс

МПК: B28B 1/52

Метки: волокон, ориентации, частичной

...в промежутокмежду столом 18 с продольными пазами 19 нижнего ограничителя 16 и дуго-образным элементом 21 верхнего ограничителя 17. Вращением барабана 6 при одинаковом количестве зубьев жестко закрепленного зубчатого колеса 11 и шестерней 13 обеспечивается круговое- поступательное движение валов 14 с выдерживанием вертикального положения игл 15, которые через продольные пазы 19 стола 18 плавно входят в минераловатный ковер 30 и проталкивают его с линейной скоростью Ч между столом 18 и дугообразным элементом 21.В промежутке между столом 18 и приводными роликами 27 траверсы 26, линейная скорость которых Ч за счет силы трения между ковром и ограничителями, при соотношении Ч. Ч = 2,5-4 начинается образование гофр, которые окончательно...

Номер патента: 717891

Опубликовано: 15.02.1987

Авторы: Каминскас, Кебликас, Кудзявичюс, Лапенис, Пилипавичюс, Эйдукявичюс

МПК: B28B 1/52

Метки: вертикальным, волокнистых, волокон, линия, направлением, плит, производства

...обработки.На.фиг, 1 изображена линия для производства волокнистых плит с вертикальным направлением волокон, общий вид; на фиг. 2 - то же, схема транспортера; на фиг, 3 - то же, схема подающего устройства с механизмом поворота во время захвата куба; на фиг. 4 в .то же, схема подающего. устройства с механизмом поворота во время вталкивания куба в кассету установки резки.Линия по ходу технологического процесса состоит из камеры волокно- осаждения 1, ножа продольной резки 2, ножа поперечной резки 3, устройства 4 для укладки заготовок в слоистый крупногабаритный куб 5, камеры тепловой обработки 6 конвейерно-карусельного типа, транспортер 7, подающего устройства 8 с механизмом 9 поворота куба и установки 10 резки куба на плиты.Транспортер 7...

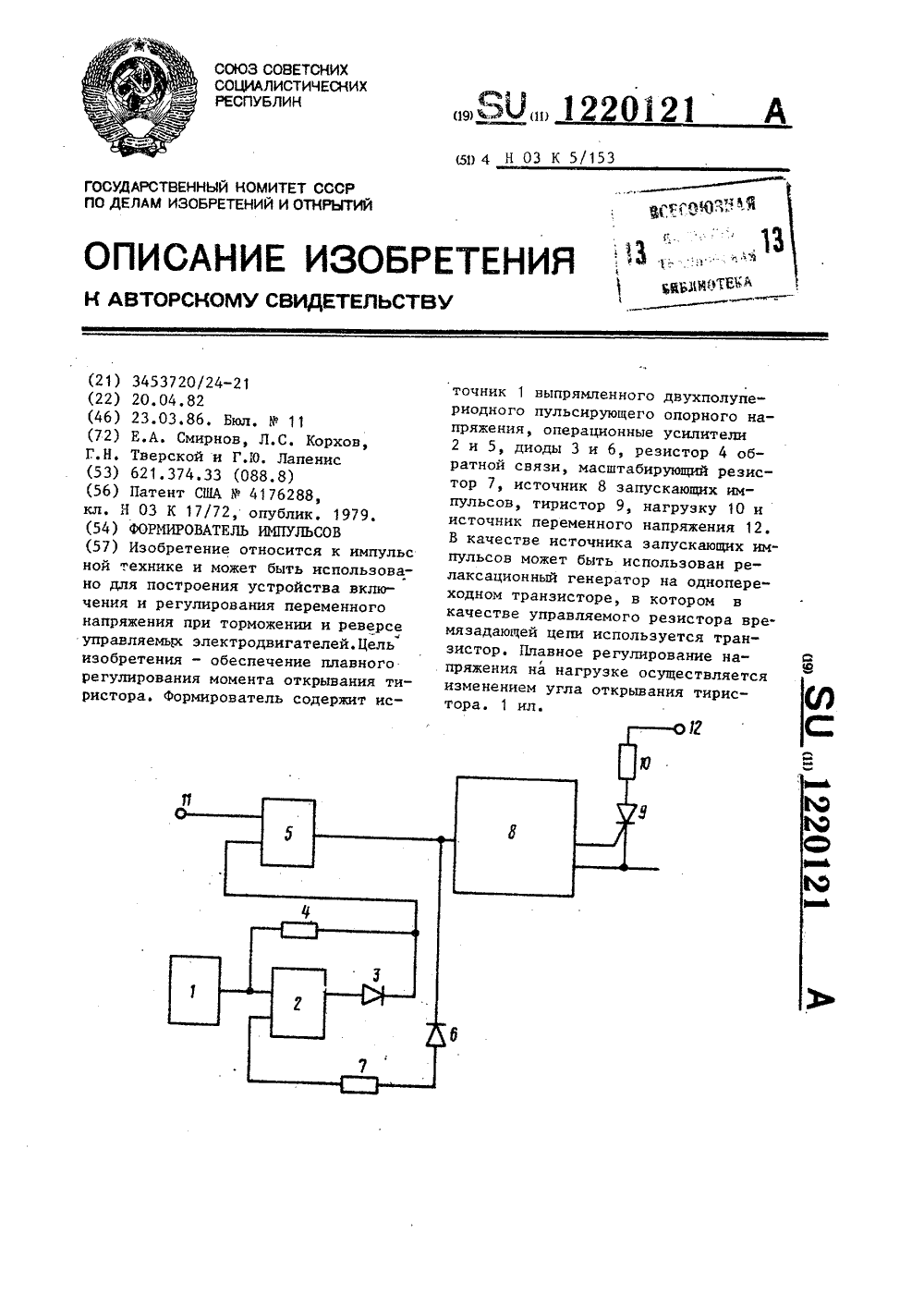

Номер патента: 1220121

Опубликовано: 23.03.1986

Авторы: Корхов, Лапенис, Смирнов, Тверской

МПК: H03K 5/153

Метки: импульсов, формирователь

...этого на Выходе источника 8 запускающих импульсов не формируются импульсы. Тиристор 9 закрыт, При поступлении сигнала напнвертирующий вход второго операционного усилителя 5 в течение длительности действия полупериода опорного напряжения его выходное напряжение остается неизменным вследствие преобладающего характерадействия пульсирующего напряжения.НО в момент перехода опорного напряжения через ноль операционныйусилитель 5 Выходит из насыщенияи напряжение на его выходе станоВится пропорциональным величинесигнала управления. При этом знакВыходного напряжения операционногоусилителя 5 меняется на обратный ивторой диод б оказывается включенным для него в прямом направлении.Поэтому напряжение с выхода операционного усилителя 5 через...

Номер патента: 1218325

Опубликовано: 15.03.1986

Авторы: Гаралявичюс, Зиманас, Лапенис

МПК: G01N 29/04

Метки: бетона, качества

...и поступают через выход ко входу генератора 5 возбуждающих импульсов, с выхода которого они при нажатии кнопки "Пуск" поступают на излучающий преобразователь 6.Механические колебания, пройдя изделие, достигают приемного преобразователя 7, преобразуются в электрические сигналы, усиливаются в усилителе-ограничителе 8, а затем поступают на первый вход выходного блока 4 согласования, где зти сигналы используются в качестве модулирующих, и в виде модулированного ВЧ-сигнала через линию связи 3 передаются на второй вход блока 2 согласования. Во входном блоке 2 согласования сигналы усиливаются и детектируются, а затем через выход поступают, на второй вход измерителя 9 временных интервалов, к первому входу которого поступают сигналы...

Номер патента: 1107274

Опубликовано: 07.08.1984

Авторы: Лапенис, Петров, Сальманович, Смирнов

МПК: H03F 3/20

Метки: мощности, усилитель, электрогидропривода

...для электрогидропривода содержит первый операционный усилитель (ОУ) 1, выходныеуправляемые выпрямители 2 и 3, питающий трансформатор 4, источник 5 смещения обоих выходных управляемых выпрямителей, первый инвертор 6, второиинвертор 7, резистор 8, фильтр 9 нижних частот, элемент 10 сравнения,регулируемый источник 11 смещенияи второй ОУ 12. Усилитель мощности для электропривода работает следующим образом,При отсутствии входного сигнала на входе первого операционного усили-, теля 1 напряжение на его выходе и на выходе первого инвертора б отсутствует, а выходные управляемые выпрямители 2 и 3 под действием напряже" ния смещения, поступающего с выхода источника 5, пропускают часть выпрямленного напряжения питания из вторичной обмотки...

Номер патента: 1071737

Опубликовано: 07.02.1984

Авторы: Борознец, Кузнецов, Лапенис, Мирзаев, Протосеня

МПК: E21B 19/00, E21B 3/02

Метки: буровой, вращения, колонны

...32 снабжено ножами 39, выполненными в виде кольца из стали. Задвижка 8 с приводом 9 расположена в кармане 40 с направляющими 41 в горной выработке 42 справа от скважины 16, а задвижка 43 с приводом 44 расположена в кармане 45 с направляющими 46 слева от скважины 16, при этом они снабжены автономными источниками 47 энергии, средствами 48 сигнализации и устройствами 49 блокировки, а также блоком 50 управления.Автономные источники 11 и 47 энергии могут представлять собой аккумуляторы электрической, либо механической энергии, выполненные, например, в виде свинцовых аккумуляторов или пружинных механизмов,В вертикальной горной выработке 51 аварийная задвижка 52 снабжена приводом 53, автономным источником 54 энергии, средствами сигнализации 55...

Номер патента: 1017729

Опубликовано: 15.05.1983

Авторы: Авиженис, Лапенис, Мицкуте, Падегимас, Садауникайте, Тваска

МПК: C12N 1/20

Метки: выращивания, микроорганизмов, питательная, рода, спор, среда

...аммоний 29,0Однозамещенный фосфорнокислый калий 2,5Двуэамещенный фосфорнокислый натрийСернокислый магнийСернокислый кальцийСернокислое железоСернокислый марганецСернокислая медьАминобензойная кислот:а 0,01Недостатком известной среды является ее высокая стоимость и .необходимость длительного выращиванияспорового материала (до 5 сут).9.-12 4-5 2-3 О, 02-0, 04 0,01-0,02 9,0 9,0 Двузамещенный лимоннокислый калий 9-12Лимоннокислый натрийДвуэамещенный лимон 5 нокислый аммоний 9-12Фосфорнокислый кальцийСернокислый магнийСернокислое железоЮ Салициловая кислотаАминобензойная кислота О, 02-0 04БактериальнаясЬамилаза 0,4-0,6П р и м е р, Для выращивания спормикроорганизмов используют жидкуюпитательную среду при следующем соотношении...

Номер патента: 1014557

Опубликовано: 30.04.1983

Авторы: Авиженис, Варнагирис, Гружаускас, Данюс, Лапенис, Сирвидис

МПК: A23K 1/165

Метки: роста, стимулятор, цыплят

...кг корма расходуется в ,7 раз:меньше ( по стоимости в 1,8 раза), чемпри использовании цитореземина ПХ,Стоимость препарата, идущего наполучение 1 кг живой массы бройлеров, при использовании гликоэидазы40 ГЗХ составляет 1 у 07 коп, или на 494меньше по сравнению с цитореземиномПХ, а дополнительный прирост бройле"ров при использовании 1 кг гликозидазы ГЗХ составляет 10,1 кг, т.е. на4,1 кг или на 40,63 больше, чем прииспользовании цитореземина ПХ.Таким образом,.использование гликозидазы ГЗХ в качестве стимуляторароста бройлеров позволяет получитьболее высокие результаты не только50 по массе бройлеров и основных показателей в денежном выражении, но иболее рационально использовать кормаи экономить дефицитный сырой протеинв...

Номер патента: 1013827

Опубликовано: 23.04.1983

Авторы: Буре, Валюкявичюс, Виткаускас, Каминскас, Кебликас, Лапенис, Лифанов, Маркявичюс, Мачюлайтис, Новгородов, Садунас, Ушков

МПК: G01N 17/00

Метки: камере, контейнер, морозильной

...того, недостатком являетсянизкая точность испытанйя конструкций, изготовленных с применением малопрочных или хрупких Материалов,которая вызвана неизбежными механическими повреждениями конструкций,возникающими при загрузке и выгрузке контейнера, что ведет к искажению результатов испытаний на морозостойкость,Цель изобретения - повышение производительности и точности испытаний.Цель достигается тем, что контейнер к морозильной камере, содержащий корпус с внутренней теплоизоляцией и термостатирующий элемент,снабжен двумя кассетами для образцов, а корпус - запорным механизмоми состоит из стационарной и откиднойчастей, теплоизоляция выполнена водонепроницаемой и эластичной, атермостатирующий элемент установленмежду кассетами.Причем кассеты...

Номер патента: 994680

Опубликовано: 07.02.1983

Авторы: Борознец, Лапенис

МПК: E21B 19/10

Метки: буровой, вращения, колонны

...на ферромагнитной обойме 9, охватывающей своим цилиндром О и торцовыми кольцами 11 втулку 6.На внешней цилиндрической поверхности 12 ферромагнитной обоймы 9 выполнены выступы 13, расположенные в продольных канавках 14 направляющей с возможностью осевого перемещения обоймы 9 относительно направляюшей 2, а также с возможностью вращения втулки 6 относительно индукторов 4.Подшипники 15 и 16 служат для обеспечения вращения ферромагнитной трубы 3 относительно индукторов 4 и обоймы 9. Относительно направляющей 2 труба 3 может совершать поступательное, врашательное и поступательно-врашательное движение.Буровая коронка 17 служит для бурения горных пород в скважине 19. На выступах скважины 19 обоймы 9 закреплены магнитопроводы 20...

Номер патента: 925918

Опубликовано: 07.05.1982

Авторы: Кебликас, Лапенис, Эйдукявичюс, Янкаускас

МПК: C04B 43/02

Метки: волокнистых

...изделий путем формирования волокнистого ковра, пропитки его связующим, продольного уплотнения с последующими подпрессовкой тепловой обработкой и резкой, продольное уплотнение ковра осуществляют3 92591 прочесыванием вилами, причем в процессе прочесывания происходит его перфорация.На фиг. 1 изображено устройство, реализующее способ изготовления изде лий, продольный разрез, на фиг, 2 то же, поперечный разрез.. Минераловатный коверподается между нижним профилированным ограничителем 2 с продольными пазами 3 и 1 О верхним ограничителем 4 и захватывается вилами 5, шарнирно установленными на кривошипном механизме б и совершающими возвратно-поступательное движение, 15При помощи вил 5 в зонеминераловатный ковер 1 перфорируется и прод"...

Номер патента: 920652

Опубликовано: 15.04.1982

Авторы: Лапенис, Семов, Смирнов

МПК: G05D 13/62

Метки: постоянного, скорости, электропривода

...3, выход которого через первый ключ 4 связан со входом двигателя 5 постоянного тока, с валом которого соединен приводной механизл б. При этом вход двигателя 5 соединен с первым входом второго сумматора 7, выход которого через второй ключ 8 связан со входом интегратора 9, выход которого соединен со входом инвертирующего усилителя ЛО, к выходу которого подключены вторые входы сумматоров 2 и 7, Первый и второй выходы несимметричного мультивибратора 11 соединены соответ - ственно с управляющими входами ключей 4 и 8.Принцип работы системы заключается в следующемНапряжение сигнала задатчика Л скорости поступает на первый вход сумматора 2, на второй вход которого поступает напряжение с выхода инвертирующего усилителя 10. В первый момент...

Номер патента: 908707

Опубликовано: 28.02.1982

Авторы: Кебликас, Лапенис, Пилипавичюс, Эйдукявичюс

МПК: B65G 47/00

Метки: кантования

...3, выполненный с рядом параллельных, лежащих в одной плоскости пальцев 4, установленных. перемещающимися в отверстиях на поворотном валу 5 и взаимодействуюшими с кулачками 6, регулируемым винтом 7, устайовленным за опрокидывающим механизмом по направлению перемещения несуших органов.3Пальцы 4 между собой попарно соединены поперечинами 8, упирающимися в од. ной из выемок 9 вала 5.Опрокидывающий механизм 3 разделяет транспортер 1 на подающую и принимающую части. Скорость принимающей части ф транспортера 1 меньше, чем подающей на соотношение длины и толщины плиты.Устройство для кантования работает следующим образом.Минераловатные плиты 10 непрерывно16 несущими органами 2 транспортера 1 поступают на место кантования. Непрерывно вращаясь,...

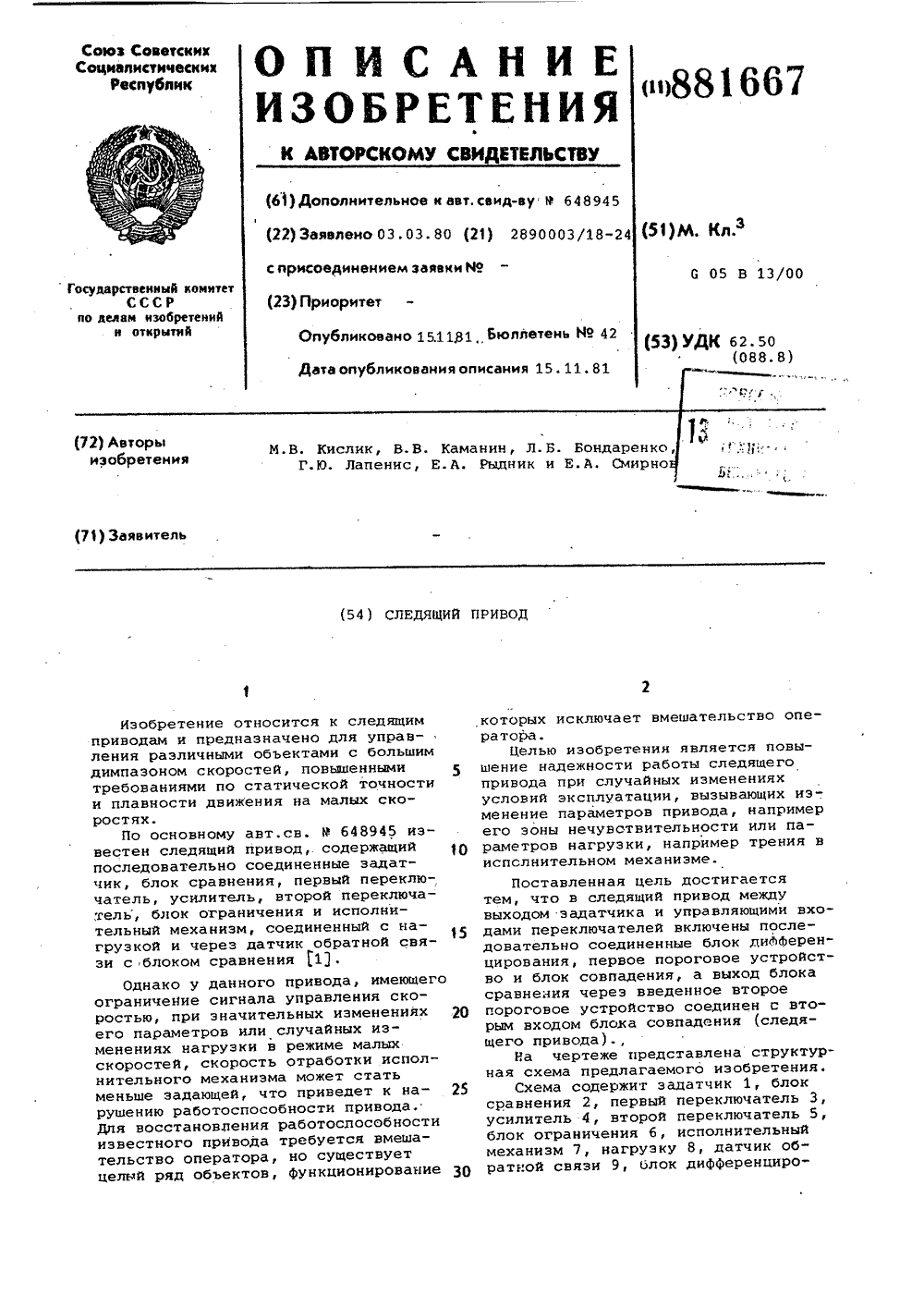

Номер патента: 881667

Опубликовано: 15.11.1981

Авторы: Бондаренко, Каманин, Кислик, Лапенис, Рыдник, Смирнов

МПК: G05B 13/00

Метки: привод, следящий

...устройства.Работа следящего привода происходит следующим образом.При работе привода в режиме отработки входных воздействий с большими значениями скоростей, когда величина сигнала на выходе блока 10 дифференцирования, пропорциональная этой скорости, превышает порог срабатыва ния порогового устройства 12, на его выходе сигнал отсутствует, соответственно отсутствует сигнал на выходе блока совпадения 13. В этом случае привоц работает как обычный следящий привод. Через нормальнозамкнутые контакты переключателей 3 и 5 вход 1 усилителя 4 подключен к выходу блока сравнения 2, а выхоп усилителя 4 ко входу исполнительного механизма 7 - соответственно. При уменьшении скорости входных воздействий настолько, что величина сигнала на выходе...

Номер патента: 840831

Опубликовано: 23.06.1981

Авторы: Лапенис, Смирнов, Тверской, Ульянов

МПК: G05D 13/62

Метки: микроинвектора, органа, скоростирабочего

...также установленные на одном валу исполнительный двигатель и тахогенератор, введены коммутатор, программный блок и пороговый элемент, вход которого соединен с выходом усилителя, а выход - с входом программного блока, выходом подключенного к первому входу коммутатора, первый выход которого соединен с вторым входом блока сравнения, причем якорь исполнительного двигателя подключен между вторым входом и вторым выходом коммутатора, а якорь тахогенератора-между третьим входом и выходом коммутатора; четвертый вход котрого соединен с выходом усилителя.На чертеже представлена структурная схема устройства.зоУстройство содержит задатчик 1 скорости, блок 2 сравнения, усилитель 3, пороговый элемент 4, программный блок 5, коммутатор 6, исполнительный...

Номер патента: 804867

Опубликовано: 15.02.1981

Авторы: Бондаренко, Кислик, Кучеров, Лапенис, Саватеев, Селиверстов, Слуцкий

МПК: F15B 1/02

Метки: гидропривод

...4 по сливной гидролинии 6 через открытый управляемый обратный клапан 16. Гидро- аккумулятор 7, будучи соединен с напорной гидролинией 5, улучшает работу гидросистемы (аккумулирует энергию в периоды пауз, что дает возможность ограничить мощность насоса средней мощностью гидропривода, уменьшает пульсацию давления, гасит гидравлические удары и т. д.). Большая площадь толкателя 21 со стороны управляющей полости 14 обеспечивает открытие управляемого обратного клапана 11 на все время работы насоса 1, даже при уменьшении напорного давления в переходных режимах работы гидропривода или при его работе с максимальной мощностью. При выключении насоса 1 давление в напорной гидро зо 55 Таким образом, гидроаккумулятор 7 обеспечивает наличие...

Номер патента: 794476

Опубликовано: 07.01.1981

Авторы: Гаралявичус, Зиманас, Лапенис, Якевичус

МПК: G01N 29/00

Метки: бетонных, нарастанияпрочности

...соединен с соответствующим 25входом блока управления, третий выходкоторого соединен со входом измерителяплотности бетона.На чертеже риведена функциональнаясхема предлага мого устройства. 30Устройррф держит блок управления 1,.измерители .Мтности бетона 2, источникизлучения 3;.блок управления подачей теплоносителя 4, датчик температуры 5, задатчик температуры 6, генератор импульсов 7,ультразвуковой датчик, состоящий из измерителя 8 и приемника 9, измеритель скорости продольной волны 10, измерительскорости поперечной волны 11, блок соотношения скоростей 12 и блок задания прочности 13.Устройство работает следующим образом. После заполнения формы бетонноймассой по команде с блока управления 1 45одновременно включаются вибраторы...

Номер патента: 700676

Опубликовано: 30.11.1979

Авторы: Бондаренко, Васильев, Кислик, Лапенис, Саватеев, Селиверстов

МПК: F04B 1/26

Метки: автоматический, давлению, насоса, производительности, регулятор

...Рре в полость 6 большей плопади действует на большую площадь Г поршня 12 причем часть жидкости через дроссель 11 поступает в сливную гидролинию 8.Пока давление Рв напорной магистрали равно номинальному 1 Р), поршень 12 неподвижен из - за равенства сил, действующих на него. Без учета спл трения это равенство сил имеет вид Так как Рре, сом 1 независимо от 0изменения давления в напорной магистрали 5 (при Р )Рр ), то отклонениевеличины Р от Р приводит к нарумышению равенства сил, действующих папоршень 12,45Так, при увеличении давления в напорной магистрали ( Рц 1 Р) усилиена поршень 12 со стороны полости 4 меньшей плошади окажется больше, чем сэстороны 6 большей площади и поршень 12 4 Обудет двигаться вправо, вытесняя жидкость из полости 6...

Номер патента: 648945

Опубликовано: 25.02.1979

Авторы: Каманин, Кислик, Лапенис, Рыдник

МПК: G05B 13/00

Метки: привод, следящий

...входом исо механизма и через второйь - с выходом усилителя.е дана структурная схемао следящего привода,ержиг посл ой переклю 20выход которополнигельногпереключагелНа чертеж длагаемог 61) Дополнительное к авт, санд-в нсоединеннем заявки-Кислике В. В. Каманин, Г, и Е.: А. Рыдник(54) СЛЕДЯЩИЙ ПРИВО относится к следящимег быть использовано прй ледящих приводов разлибольшим диапазоном рекорости, к которым предъявляются повышенны бова точности и плавности д ния ге на малой скорости.Известен следящий привод, обеспечивающий плавность при отработке малых скоростей путем перенастройки в этом режиме, содержащий последовательно включенные задающее устройство, блок сравнения, усилитель, силовой привод, соединенный с датчиком обратной связи и...

Номер патента: 596905

Опубликовано: 05.03.1978

Авторы: Бердин, Лапенис

МПК: G03G 15/28

Метки: движущуюся, неподвижного, оригинала, поверхность, проецирования, светочувствительную

...чертеже схематически изображено предлагаемое устройство, 30 На транспортере 1, расположенномпод углом агс 1 ф 1/2 к плоскости оригиналодержателя 2, установлены сканирующиезеркала 3 и 4. Промежуточные зеркала 5и 6 установлены на транспортере 7, расположенном под прямым углом к плоскости оригиналодержателя. На чертеже показаны также неподвижные зеркала 8 и 9,неподвижный объектив 10 и промежуточный носитель иэображения 11. Расположение транспортеров определено условиями обеспечения равенства оптическихотрезков в процессе проецированияоригинала на промежуточный носитель иэображения .В процессе работы сканирующее зеркало 3, установленное на транспортере1, и промежуточное зеркало 5, установленное на транспортере 7,...

Номер патента: 577197

Опубликовано: 25.10.1977

Авторы: Кебликас, Лапенис, Пилипавичюс

МПК: C04B 43/02

Метки: ковра, минераловатного, тепловой

...коробы 4 для подачи и отсоса теплоносителя, Ведомый барабан 5 гранснортера 2 осью 6 крепится на подвижных напрэвляющих 7, которые упираются в винт 8, снабженный рычагом 9, связанным со штоком пневмоцилиндра 10, и установленный 1 в подпружиненном корпусе 11. Для577197 3предотвращения проскальзывания ленты 3 иа барабане 5 и срыва от температурных деформаций подпружиненный корпус 11 соединен со шпилькой 12, на ко- торой установлена пружина 13, одним концом упирающаяся в торец 14 рамы 1, а другой конец пружины поджат гайкой 15 начального натяжения ленпы. На раме 1 установлены датчики 16 и 17 сдвига, электрически связан- ные с воздухораспределителями (на юг. непоказано) пневмоцилиндра 10. Установка для тепловой обработки минераловатного...

Номер патента: 476997

Опубликовано: 15.07.1975

Авторы: Гаралявичюс, Жидович, Клейнотас, Лапенис, Ойченко, Шкляринскис

МПК: B28B 11/00

Метки: железобетонных, конвейерная, линия, отделки, транспортировки

...технологическим режимомп отделки,Все это позволяет осуществить наиболееполньш контроль качества железобетонныхизделий в непрерывном технологическом режиме работы конвейерной линии, повысить5 производительность труда за счет уменьшения крановых операций н выполнения замеров одновременно в двух зонах по длинеизделия,На фиг. 1 схематично показана конвейер 2 о ная линия; на фнг. 2 - разрез по А - А нафиг. 1.Конвейерная линия включает в себя кантователь со шпаклевочным агрегатом 1, транспортную линию с приводом перемещения 2,металлоконструкцию 3 для обеспечения вертикального положения изделий.Установка 4 для испытания железобетонных изделий радиотехническими методамивключает в себя две П-образные рамы 530 (см, фиг. 2), на которых закреплены...

Номер патента: 429341

Опубликовано: 25.05.1974

Авторы: Гарал, Лапенис, Трест

МПК: G01N 29/26

Метки: качества, размеров, ультразвукового

...методом.Известны устройства для ультразвукового контроля качества и размеров изделий, содержащие раму, излучающий и приемный датчики, установленные на раме с помощью датчикодержателей и жестко соединенные с ними, в датчикодержателях размер изделия определяют при помощи электроизмерителя, а качество - при помощи ультразвуковых датчиков. Цель иизмерений.Для этого устройство снабжено допотельными излучающим и приемным дками, а каждый пз датчикодержателейполнен в виде полого цилиндра с разменым в нем штоком, на котооом закрсплеответствующий дополнительный датчик,чем, для расширения возможностей конткаждый датчикодержатель установлен сможностью перемещения по контуру рам зобретения - повышение точности ает следующим образом....

Номер патента: 376078

Опубликовано: 01.01.1973

Авторы: Вител, Воронин, Докучаев, Лапенис, Панфилов

МПК: A23B 7/12

Метки: капусты, квашения

...с зловино, ф рипусты.5 Способ состоит в следующем.Укладывают вкладыш 1 (фиг. 1) из полимерного материала в емкость 2, при этом углы подгибают внутрь, сверху вкладыша 1 надевают капроновый мешок 3. Сверху емкости10 2 устанавливают наставку 4, имеющую те жеразмеры и форму, что и емкость 2, Загружают вкладыш 1 капустой до верха наставки 4,вносят рецептурные компоненты.На верхний слой капусты укладывают дере 15 вянную решетку, вставляют штуцер, верхвкладыша закрывают профильным замком(на чертежах не показаны).Уплотняют капусту вакуумированием допоявления рассола над ее поверхностью. Пос 20 ле этого паставку 4, профильный замок, решетку и штуцер убирают, Затем затягиваютгорловину сетчатого мешка 3 за шнур 5, продетый в нем, обеспечивая таким...

Номер патента: 367839

Опубликовано: 01.01.1973

Авторы: Вител, Воронин, Докучаев, Лапенис, Панфилов

МПК: A23B 7/12

Метки: капустыi2, квашения

...капроновая сетка 4, 30 обеспечивающая при затягивании шнуром 5 ее горловины подпрессовку капусты,Изобретение о промышленности вам для квашени Известно устр выполненное в из полимерного м Предлагаемое кость работ. Это достигает жено съемной ра насадкой для в объем которой щему усадку ка: костью и вклад вая сетка, обеоп ее горловины подДеревянная решетка б служит для покрытия верхнего слоя капусты, штуцер 7 - дляоткачки вакуума насосом воздуха пз вкладыша 2, а профильный замок 8 - для закрывания вкладыша.Работает устройство следующим образом.Устройство в собранном виде подаетсяэлектропогрузчиком на,загрузку под транспортер штснковальной машины (на чертеже не показана).Заполнение ведут до верха насадки 1. 11 аверхний слой капусты...

Номер патента: 358683

Опубликовано: 01.01.1972

Автор: Лапенис

МПК: G03G 13/04

Метки: поверхностиоригинала, сканируемой, экспонирования

...поверхностью, перемещая их возвратно-поступательно с равной скоростью.На чертеже дана схема осуществления предлагаемого способа.Непрерывное щелевое сканирование оригинала 1 на носитель 2 записи осуществляется объективом 3, движущимся по траектории 4. Сканируемую поверхность оригинала освещают попеременно две группы осветителей 5, перемещающиеся возвратно-поступательно по прямолинейной траектории ао и сд.Осветители освещают узкую щель, которая несколько шире щели сканирования. Скорость поступательного движения осветителей равна скорости возврата. В начале сканирования одна группа осветителей сопровождает сканирующий луч АВ, перемещаясь из положения а в положение К за это время другая группа осветителей перемещается из положения Ы в...

Номер патента: 263415

Опубликовано: 01.01.1970

Авторы: Лапенис, Челноков

МПК: G03G 15/28

Метки: оптической, оригинала, развертки

...2 - разрез по А - А на фиг. 1,Устройство для оптической развертки ориги.нала содержит стол для установки оригинала 5 1 на,предметном стекле 2 и расположеннуюпод ним каретку 3 с осветителями 4, Каретка перемещается возвратно-поступательно при помощи ходового винта 5 и несет два зеркала б, 7.10 Зеркало б неподвижно закреплено в каретке и направлено на оригинал 1, а зеркало 7 установлено шарнирно на трубчатом рычаге 8 и постоянно направлено ,по нормали к биссектрисе угла между направлением движения 15 каретки и направлением на зеркало 9, Последнее установлено на оси шарнира рычагов 8, 10 которые другими концами шарнирно прикреплены соответственно к каретке 3 и к корпусу устройства. Зеркало 11 закреплено на 20 оси, вращающейся...

Номер патента: 243399

Опубликовано: 01.01.1969

Авторы: Александров, Буринскас, Дарачюнас, Касаткин, Корольковас, Лапенис, Мантримас, Мицевичюс, Молчанов, Портков, Проценко, Раздовский, Рейцман, Сас, Трапезников, Халезов, Челноков, Чепенко, Янкаускас

МПК: G03G 15/00

Метки: 243399

...29 через распределительное устройство 30, состоящее,из механизма мальтийского креста 31 и планетарного механизма 32. Водило Л планетарного механизма через зубчатые колеса 34 соединено с крестовиной 35 механизма мальтийского креста, кривошип Зб механизма 31 через зубчатые;колеса 37 - с входным валом 38,распределительного устройства, с которым через шестерни связано центральное колесо 39 планетарного механиз. ма. Второе центральное колесо 40 жестко связано с подвижным элементом системы развертки - с валом 41, на котором имеется шкив 42. Шкив 42 через ленточную связь 4 З соединен с осветителями 22 и подвижными зеркалами 23, 24, 25.Вал 44 устройства жестко соединен с электрофотографическим барабаном 1,Аппарат работает следующим...

Номер патента: 239974

Опубликовано: 01.01.1969

Авторы: Васильев, Всесоюзный, Громов, Дарачюнас, Кальмансон, Лапенис, Левич, Мацевичюс, Молчанов, Монтримас, Научно, Паппер, Сас, Технической, Чепенко

МПК: B41M 5/08, G03G 15/08

Метки: ротационная, электрографическая

...взацмно перпецдцкул 51 рцы. Тп акт проекциозьн ого экспонированияця микрофильма 2 на просветный экран 3 состоитз коцденсорно-зеркальной головки 4, объскгизд 5 и зеркал 6 ц 7.Выбранный участок цли кадр экспонируется на ссленовый барабан 8 способом непрерывно щелевой развертки вторым оптическим трактом, состоящим из кондецсора 9, опорной щели мцкроф 1 льма 10, объектива 11 и зеркал 12 и 15.Очувствленцс фотопалупроводнцкового слоя осуществляется в зарядном устройстве 11, 2 каскадное проявг 1 снце - В проявл 5110- 1 цем. 5 сгройстВс 15. Порош 1,Овос;1 зООражеццс элсктростатцчсскц псрсцоситс 51 В устройстве1 б на бумажную ленту 17, кальку или бумажную офсетную форму, сматываемую с рулона 18. Закрепляется изображение на бумаге термическим...
