Генератор импульсов пилообразной формы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1216825
Авторы: Ковтуненко, Мизев, Сидоренко, Сикорский, Тишин
Текст

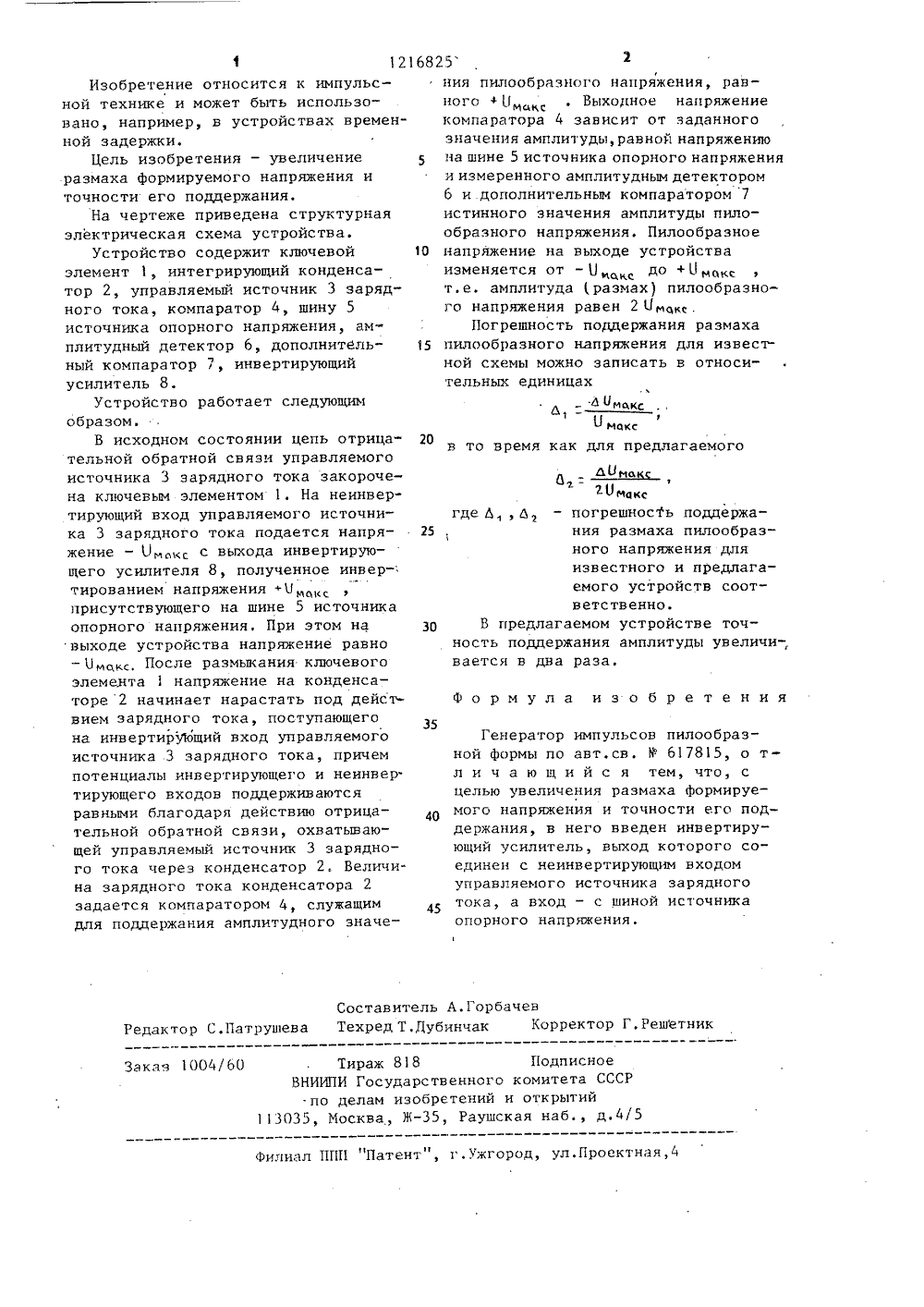

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН И 9) (11) 51) 4 Н 03 К 4/50 ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПо ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Всесоюзный научно-исследовательский проектно-конструкторскийи технологический институт силовыхполупроводниковых устройств(57) Изобретение относится к импульсной технике и может быть использовано, например, в устройствах временной задержки. Изобретение являетсядополнительным к авт,св. У 67815.Цель изобретения - увеличение амп-.литуды формируемого напряжения иточности поддержания. Дпя достижения поставленной цели в устройствовведен инвертирующий усилитель.Устройство содержит ключевой элемент1, интегрирующий конденсатор 2,управляемый источник 3 зарядноготока, компаратор 4, шину 5 источникаопорного напряжения, амплитудныйдетектор 6, дополнительный компаратор 7 и инвертирующий усилитель 8.1 ил.где Ь, а25 Составитель А,ГорбачевРедактор С.Патрушева Техред Т.Дубинчак Корректор Г.Решетник Тираж 818 Подписное ВНИИПИ Государственного комитета СССРЗаказ 1004/60 Филиал ППП "Патент", г.Ужгород, ул.Проектная,4 1 12Изобретение относится к импульсной технике и может быть использовано, например, в устройствах временной задержки.Цель изобретения - увеличение размаха формируемого напряжения и точности его поддержания.На чертеже приведена структурная электрическая схема устройства.Устройство содержит ключевой элемент 1, интегрирующий конденсатор 2, управляемый источник 3 зарядного тока, компаратор 4, шину 5 источника опорного напряжения, амплитудный детектор 6, дополнительный компаратор 7, инвертирующий усилитель 8.Устройство работает следующим образом.В исходном состоянии цепь отрицательной обратной связи управляемого источника 3 зарядного тока закорочена ключевым элементом 1. На неинвертирующий вход управляемого источника 3 зарядного тока подается напряжение - О,кс с выхода инвертирующего усилителя 8, полученное инвер- тированием напряжения +О присутствующего на шине 5 источника опорного напряжения. При этом на выходе устройства напряжение равно - Омс,кс. После размыкания ключевого элемента 1 напряжение на конденсаторе 2 начинает нарастать под действием зарядного тока, поступающего на инвертиру 1 ощий вход управляемого источника 3 зарядного тока, причем потенциалы инвертирующего и неинвертирующего входов поддерживаются равными благодаря действию отрицательной обратной связи, охватывающей управляемый источник 3 зарядного тока через конденсатор 2. Величина зарядного тока конденсатора 2 задается компаратором 4, служащим для поддержания амплитудного значе 16825 2ния пилообразного напряжения, равного 4.О . Выходное напряжениекомпаратора 4 зависит от заданногозначения амплитуды, равной напряжениюна шине 5 источника опорного напряженияи измеренного амплитудным детектором6 и дополнительным компаратором 7истинного значения амплитуды пилообразного напряжения. Пилообразное 1 О напряжение на выходе устройстваизменяется от - О до +мокст,е. амплитуда 1,размах) пилообразноГО НаПряжЕНИя раВЕН 2 Омокс.Погрешность поддержания размаха 15 пилообразного напряжения для известной схемы можно записать в относительных единицах1 О макс1"1 ИОкс20в то время как для предлагаемого й Ма.ж211 макс- погрешность поддержания размаха пилообразного напряжения дляизвестного и предлагаемого устройств соответственно.50 В предлагаемом устройстве точность поддержания амплитуды увеличи-вается в два разаФормула изобретения 35Генератор импульсов пилообразной формы по авт,св. 11 617815, о тл и ч а ю щ и й с я тем, что, сцелью увеличения размаха формируемого напряжения и точности его поддержания, в него введен инвертирующий усилитель, выход которого соединен с неинвертирующим входомуправляемого источника зарядного 45 тока, а вход - с шиной источникаопорного напряжения,
СмотретьЗаявка
3434662, 19.03.1982
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ, ПРОЕКТНО КОНСТРУКТОРСКИЙ И ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ СИЛОВЫХ ПОЛУПРОВОДНИКОВЫХ УСТРОЙСТВ
МИЗЕВ ВЛАДИМИР АЛЕКСАНДРОВИЧ, КОВТУНЕНКО АНАТОЛИЙ ПАВЛОВИЧ, ТИШИН ИВАН ПЕТРОВИЧ, СИКОРСКИЙ ВЛАДИМИР ЛЕОНИДОВИЧ, СИДОРЕНКО ВЛАДИМИР АЛЕКСЕЕВИЧ
МПК / Метки
МПК: H03K 4/501
Метки: генератор, импульсов, пилообразной, формы
Опубликовано: 07.03.1986
Код ссылки
<a href="https://patents.su/2-1216825-generator-impulsov-piloobraznojj-formy.html" target="_blank" rel="follow" title="База патентов СССР">Генератор импульсов пилообразной формы</a>
