Генератор прямоугольных импульсов

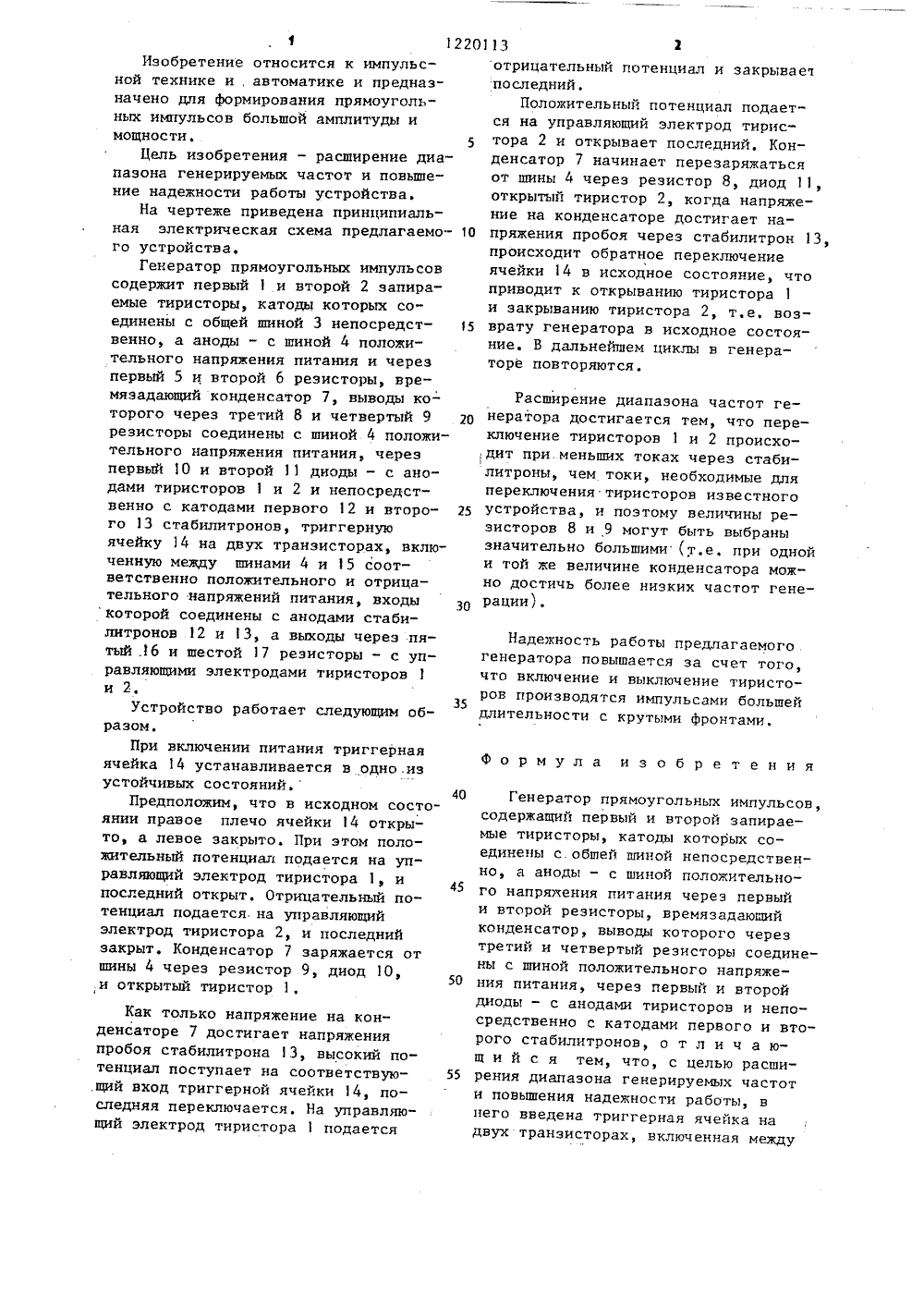

АВТОРСНОМУ СВ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(56) Авторское свидетельство СССР У 1102024, кл. Н 03 К 3/281, 1983.Авторское свидетельство СССР У 490257, кл. Н 03 К 3/281, 1974. (54) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ(57) Изобретение относится к импульсной технике. Цель изобретения в ,расширение диапазона генерируемых частот и повышение надежности работы. Устройство содержит запираемые тиристоры 1 и 2, общую шину 3, шину 4положительного и шину 15 отрицательного напряжений питания, резисторы 5, 6, 8, 9, 16 и 17, времязадающий конденсатор 7, диоды 10 и 11,стабилитроны 12 и 13 и триггернуюячейку 14, Переключение тиристоров 1 и 2 происходит при меньших токах через стабилитроны, и поэтомувеличины резисторов 8 и 9 могут бытьвыбраны значительно большими, чторасширяет диапазон частот генератора. Включение и выключение тиристоров производятся импульсами большейдлительности с крутыми фронтами, апотому надежность работы генератораповышается 1 ил,12201Изобретение относится к импульсной технике и, автоматике и предназначено для формирования прямоугольных импульсов большой амплитуды имощности, 5Цель изобретения - расширение диапазона генерируемых частот и повьппение надежности работы устройства.На чертеже приведена принципиальная электрическая схема предлагаемого устройства,Генератор прямоугольных импульсовсодержит первый 1 и второй 2 запираемые тиристоры, катоды которых со"единены с общей шиной 3 непосредственно, а аноды - с шиной 4 положительного напряжения питания и черезпервый 5 и второй 6 резисторы, времяэадающий конденсатор 7, выводы которого через третий 8 и четвертый 9 20резисторы соединены с шиной 4 положительного напряжения питания, черезпервый 10 и второй 11 диоды - с анодами тиристоров 1 и 2 и непосредственно с катодами первого 12 и второго 13 стабилитронов, триггернуюячейку 14 на двух транзисторах, включенную между шинами 4 и 15 соответственно положительного и отрицательного напряжений питания, входыкоторой соединены с анодами стабилитронов 12 и 13, а выходы через пятый .16 и шестой 17 резисторы - с управляющими электродами тиристоров 1и 2,35Устройство работает следующим образом.При включении питания триггернаяячейка 14 устанавливается в одно.изустойчивых состояний.40Предположим, что в исходном состоянии правое плечо ячейки 14 открыто, а левое закрыто, При этом положительный потенциал подается на управляющий электрод тиристора 1, ипоследний открыт, Отрицательный по"тенциал подается.на управляющийэлектрод тиристора 2, и последнийзакрыт. Конденсатор 7 заряжается отшины 4 через резистор 9, диод 10,и открытый тиристор 1,Как только напряжение на конденсаторе 7 достигает напряжения пробоя стабилитрона 13, высокий потенциал поступает на соответствую .щий вход триггерной ячейки 14, последняя переключается. На управляющий электрод тиристора 1 подается 13 1отрицательный потенциал и закрываеч последний.Положительный потенциал подается на управляющий электрод тиристора 2 и открывает последний. Конденсатор 7 начинает перезаряжаться от шины 4 через резистор 8, диод 11, открытый тиристор 2, когда напряжение на конденсаторе достигает напряжения пробоя через стабилитрон 13, происходит обратное переключение ячейки 14 в исходное состояние, что приводит к открыванию тиристора 1 и закрыванию тиристора 2, т.е, возврату генератора в исходное состояние. В дальнейшем циклы в генераторе повторяются.Расширение диапазона частот генератора достигается тем, что переключение тиристоров 1 и 2 происхо,дит при меньших токах через стабилитроны, чем токи, необходимые для переключения тиристоров известного устройства, и поэтому величины резисторов 8 и 9 могут быть выбраны значительно большими(т.е. при одной и той же величине конденсатора можно достичь более низких частот генерации).Надежность работы предлагаемого генератора повышается за счет того, что включение и выключение тиристоров производятся импульсами большей длительности с крутыми фронтами.формула изобретенияГенератор прямоугольных импульсов, содержащий первый и второй запираемые тиристоры, катоды которых соединены с.обшей шиной непосредственно, а аноды - с шиной положительного напряжения питания через первый и второй резисторы, времязадающий конденсатор, выводы которого через третий и четвертый резисторы соединены с шиной положительного напряжения питания, через первый и второй диоды - с анодами тиристоров и непосредственно с катодами первого и второго стабилитронов, о т л и ч а ющ и й с я тем, что, с целью расширения диапазона генерируемых частот и повышения надежности работы, в него введена триггерная ячейка на двух транзисторах, включенная между122013 Составитель С. АгеевРедактор С. Саенко ТехредН.Бонкало Корректор Ае Тяско Заказ 1331/59 Тираж 816 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 шинами положительного и отрицательного напряжений питания, входы которой соединены с анодами стабилитроков, а выходы через введенные пятый и шестой резисторы - с управляющими электродами тиристоров.
