Формирователь биполярных импульсов

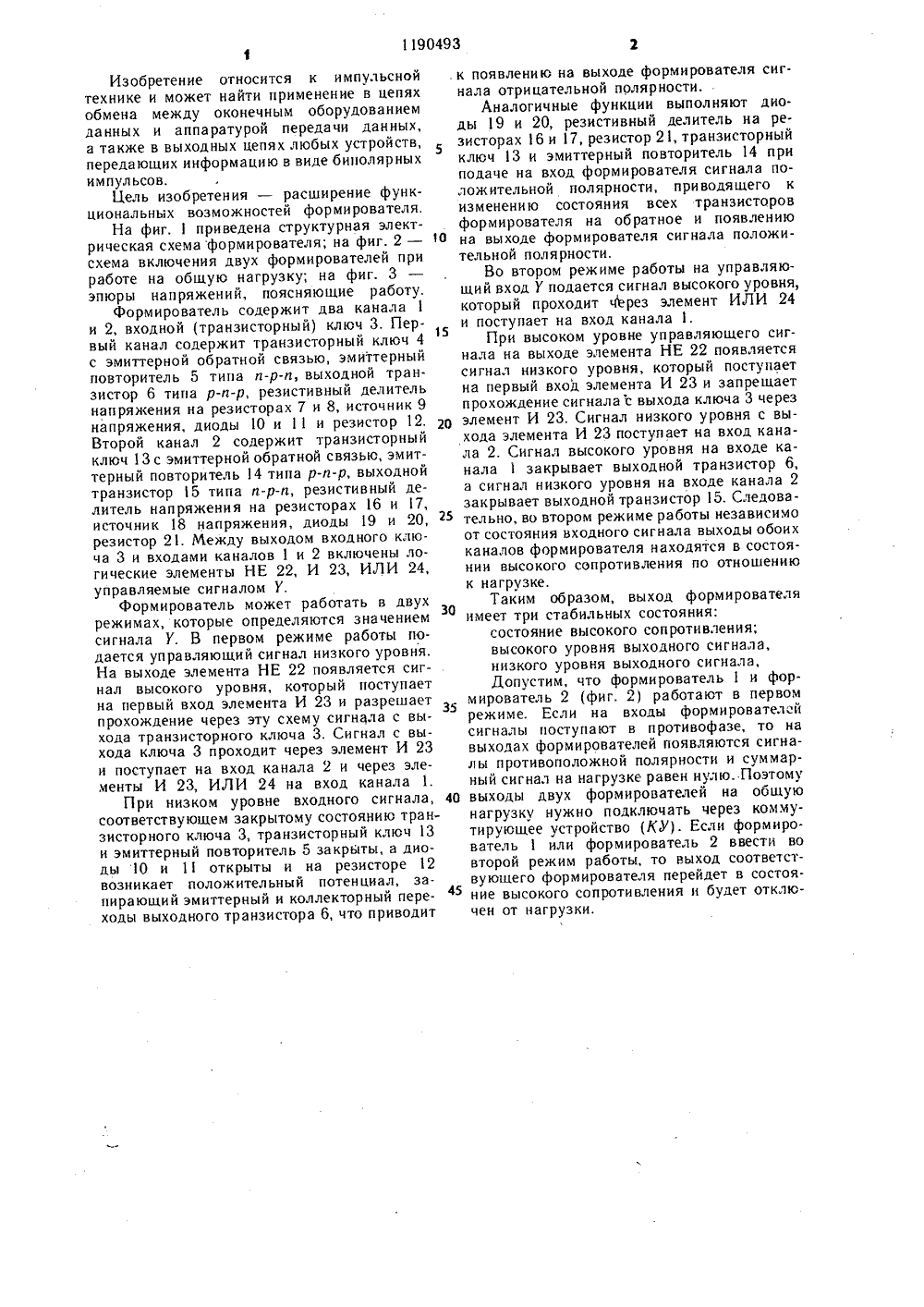

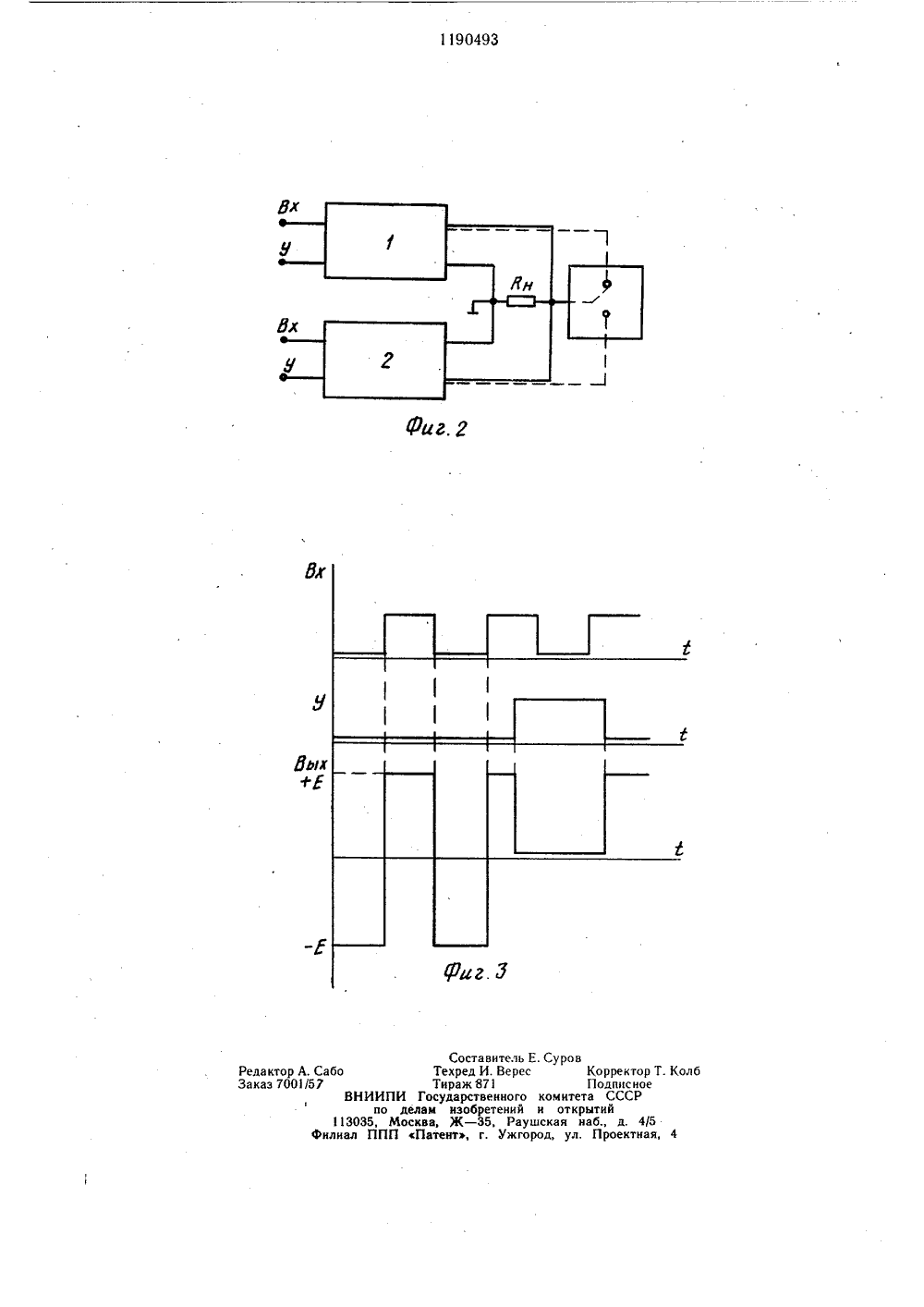

,Я 01190 94 НО 0 ПИСАНИЕ ИЗОБРЕТЕНИ Фиг ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) (57) ФОРМИРОВАТЕЛЬ БИПОЛЯРНЫХ ИМПУЛЬСОВ, содержащий входной ключ и два канала, проводимость транзисторов одного из которых противоположна проводимости транзисторов другого, причем каждый из каналов содержит последовательно соединенные транзисторный ключ и эмиттерный повторитель, а также резистивный де. литель, один вывод которого подключен к источнику йитания, два диода, выходной транзистор, проводимость которого противоположна проводимости транзисторов данного канала, база выходного транзистора соединена через резистор с общей шиной, а через первый диод - с точкой соединения резисторов резистивного делителя, эмиттер выходного транзистора соединен с выходом эмиттерного повторителя и через второй диод - с другим выводом резистивного делителя, коллектор выходного транзистора подключен к общей для обоих каналов выходной шине, отличающийся тем, что, с целью расширения функциональных возможностей путем обеспечения изменения выходного сопротивления, в него введены логические элементы НЕ, И, ИЛИ, причем шина управляющего сигнала соединена с входом элемента НЕ и одним входом элемента ИЛИ, а выход элемента НЕ подключен к одному входу элемента И, к другому входу которого подключен выход входного ключа, выход ЕФ элемента И подключен к другому входу элемента ИЛИ и входу второго канала, а выход элемента ИЛИ подключен к входу первого канала.Изобретение относится к импульснойтехнике и может найти применение в цепяхобмена между оконечным оборудованиемданных и аппаратурой передачи данных,а также в выходных цепях любых устройств,передающих информацию в виде биполярныхимпульсов.Цель изобретения - расширение функциональных возможностей формирователя.На фиг. 1 приведена структурная электрическая схемаформирователя; на фиг. 2 -схема включения двух формирователей приработе на общую нагрузку; на фиг. 3эпюры напряжений, поясняющие работу.Формирователь содержит два канала 1и 2, входной (транзисторный) ключ 3. Первый канал содержит транзисторный ключ 4с эмиттерной обратной связью, эмиттерныйповторитель 5 типа а-р-п, выходной транзистор 6 типа р-л-р, резистивный делительнапряжения на резисторах 7 и 8, источник 9напряжения, диоды 10 и 11 и резистор 12,Второй канал 2 содержит транзисторныйключ 13 с эмиттерной обратной связью, эмиттерный повторитель 14 типа р-п-р, выходнойтранзистор5 типа п-р-п, резистивный делитель напряжения на резисторах 6 и 17,источник 18 напряжения, диоды 19 и 20,резистор 21. Между выходом входного ключа 3 и входами каналов 1 и 2 включены логические элементы НЕ 22, И 23, ИЛИ 24,управляемые сигналом У,Формирователь может работать в двухрежимах, которые определяются значениемсигнала У. В первом режиме работы подается управляющий сигнал низкого уровня,На выходе элемента НЕ 22 появляется сигнал высокого уровня, который поступаетна первый вход элемента И 23 и разрешаетпрохождение через эту схему сигнала с выхода транзисторного ключа 3. Сигнал с выхода ключа 3 проходит через элемент И 23и поступает на вход канала 2 и через элементы И 23, ИЛИ 24 на вход канала 1.При низком уровне входного сигнала,соответствующем закрытому состоянию транзисторного ключа 3, транзисторный ключ 13и эмиттерный повторитель 5 закрыты, а диоды 10 и 11 открыты и на резисторе 12возникает положительный потенциал, запираюший эмиттерный и коллекторный переходы выходного транзистора 6, что приводит к появлению на выходе формирователя сигнала отрицательной полярности,Аналогичные функции выполняют диоды 19 и 20, резистивный делитель на резисторах 16 и7, резистор 21, транзисторныйключ 13 и эмиттерный повторитель 14 приподаче на вход формирователя сигнала положительной полярности, приводящего кизменению состояния всех транзисторовформирователя на обратное и появлению1 О на выходе формирователя сигнала положительной полярности.Во втором режиме работы на управляющий вход У подается сигнал высокого уровня,который проходит через элемент ИЛИ 24и поступает на вход канала 1.При высоком уровне управляюшего сигнала на выходе элемента НЕ 22 появляетсясигнал низкого уровня, который поступаетна первый вход элемента И 23 и запрещаетпрохождение сигналас выхода ключа 3 через20 элемент И 23. Сигнал низкого уровня с выхода элемента И 23 поступает на вход канала 2. Сигнал высокого уровня на входе каналазакрывает выходной транзистор 6,а сигнал низкого уровня на входе канала 2закрывает выходной транзистор 15. Следова тельно, во втором режиме работы независимоот состояния входного сигнала выходы обоихканалов формирователя находятся в состоянии высокого сопротивления по отношениюк нагрузке.Таким образом, выход формирователяимеет три стабильных состояния:состояние высокого сопротивления;высокого уровня выходного сигнала,низкого уровня выходного сигнала,Допустим, что формирователь 1 и формирователь 2 (фиг. 2) работают в первомреж и м е. Если на входы формирователейсигналы поступают в противофазе, то навыходах формирователей появляются сигналы противоположной полярности и суммарный сигнал на нагрузке равен нулю,.Поэтому40 выходы двух формирователей на общуюнагрузку нужно подключать через коммутируюшее устройство (КУ). Если формирователь 1 или формирователь 2 ввести вовторой режим работы, то выход соответствующего формирователя перейдет в состоя 45 ние высокого сопротивления и будет отключен от нагрузки.1190493 чьи +Е Составит о Техред И. В Тираж 871 ВНИИПИ Государствен по делам изобрете13035, Москва, Ж - 35,филиал ППП Патент, г. У
