Кантер

Способ выращивания монокристаллов полупроводниковых материалов

Номер патента: 948170

Опубликовано: 10.06.2000

Авторы: Сидоров, Шахина, Кантер

МПК: C30B 11/00

Метки: монокристаллов, полупроводниковых, выращивания

Способ выращивания монокристаллов полупроводниковых материалов из расплава в запаянной ампуле, включающий предварительный перегрев расплава, затравливание в носике ампулы и последующую направленную кристаллизацию, отличающийся тем, что, с целью повышения процента выхода монокристаллов, предварительный перегрев ведут не более чем на 5-10oC выше температуры плавления, затравливание проводят с регистрацией температуры в носике ампулы, и при наличии пика на температурной кривой процесс затравливания возобновляют.

Устройство для крепления подложек

Номер патента: 1530020

Опубликовано: 10.11.1999

Авторы: Кантер, Федоров

МПК: H01L 21/68

Метки: крепления, подложек

Устройство для крепления подложек, содержащее основание и установленные на нем держатели в виде пружинной скобы с изогнутыми концами в плоскости держателя, отличающееся тем, что, с целью расширения эксплуатационных возможностей, концы держателя выполнены с дополнительным изгибом в плоскости, размещенной под углом к плоскости держателей.

Сотовая панель

Номер патента: 1128488

Опубликовано: 27.03.1996

Авторы: Кантер, Клопота

МПК: B64C 3/26

Метки: панель, сотовая

1. СОТОВАЯ ПАНЕЛЬ, содержащая обшивки и размещенные между ними сотовый заполнитель и вспенивающуюся композицию, отличающаяся тем, что, с целью снижения ее массы путем ограничения объема вспенивающейся композиции, она снабжена фильтрующими прокладками из ткани, установленными на сотовом заполнителе, при этом вспенивающаяся композиция размещена между обшивкой и прокладкой.2. Панель по п.1, отличающаяся тем, что в ней прокладки выполнены в виде сетки из стекловолокна.

Устройство для получения рентгеновских снимков

Загрузка...

Номер патента: 1093159

Опубликовано: 30.03.1992

Авторы: Гурвич, Кантер, Химович, Зайдель

МПК: H01J 31/50

Метки: снимков, рентгеновских

...оптической системы срентгеновским экраном, а выход соединен с электролюминесцентным усилителем, имеющим фотопроводящий и электролюминофорный слои, разделенные воздушным промежутком, и блок питания,на электролюминофорном слое, со стороны воздушного промежутка, последовательно расположены непрозрачноепокрытие и слой электролюминофора сравномерно распределенными в нем ци"линдрическими металлическими электродами, оси которых перпендикулярныповерхности слоя, а блок питаниясодержит переключатель двух разныхпо амплитуде выходных переменных напряжений.На чертеже представлено предлагаемое устройство.Оно содержит ЭОП 1, оптическуюсистему 2, рентгеновский экран 3,прозрачное проводящее покрь 1 тие 4,фотопроводящий слой 5, непрозрачное 35покрытие...

Устройство для получения рентгеновских снимков

Загрузка...

Номер патента: 809970

Опубликовано: 30.03.1992

Авторы: Леонов, Зайдель, Таборко, Шашин, Гурвич, Шаманов, Кантер

МПК: H01J 29/18, G01T 1/10

Метки: снимков, рентгеновских

...промежутком 7, а на выходной камер предназначенных для компенса- экран 2 нанесен Фотопроводящий слойУции потерь света в узле оптического 8 с прозрачным проводящим покрытием переноса. Недостатком такого Устрои" 5 9, и непрозрачным покрытием 10 для ства являются значительные потери устранения оптической обратной свяконтраста в каскадах усиления, что зи между фотопроводником и электролюприводит к сильному уменьшению конт- минесцентным слоем, В воздушный прораста изображения и снижению разрешаю- межуток 7 помещен светочувствительщей способности. 10 ный материал 11, причем его чувстцелью изобретения является повыше- вительный слой находится в контакте ние чувствительности устройства без с электролюминесцентным слоем 6. ухудшения качества...

Способ радиационного контроля

Загрузка...

Номер патента: 1673932

Опубликовано: 30.08.1991

Авторы: Химович, Чернышев, Кантер

МПК: G01N 23/04

Метки: радиационного

...коллиматора 2, Так как стенки каналов коллиматора 2 выполнены из рентгенонепрозрачного материала, то на контролируемый объект 5 излучение попадает только в тот момент, когда фокус рентгеновской трубки окажется напротив входного отверстия одного из каналов коллиматора. Прошедшее через канал коллиматора 2 излучение взаимодействует с контролируемым объектом 5 и частично рассеивается, Рассеянное в объекте излучение задерживается непрозрачными стенками каналов выходного коллиматора 3, выполненными иэ того же материала, что и стенки входного коллиматора 2, а прямое излучение, за вычетом поглощенной в контролируемом объекте 5 доли излучения, проходит через сопряженный канал коллиматора 3 и попадает на детектор 4.Поскольку на поверхности...

Источник реактивной мощности

Загрузка...

Номер патента: 1647762

Опубликовано: 07.05.1991

Авторы: Рейс, Кантер

МПК: H02J 3/18

Метки: источник, мощности, реактивной

...фиксированного фазового угла преобразователя напряжения, равного нулю, иотсутствии управляющих импульсов на проходном тиристоре 7, действующее значениетока источника реактивной мощности равнонулю. Уровень напряжения нэ выходе выпрямителя 1 выше уровня напряжения нанакопительном конденсаторе 2, что определяется использованием во входных цепяхвыпрямителя 1 вольтодобавачного автотрансформатора 5. Заряд накопительногоконденсатора 2 осуществляется посредством включения проходного тиристора 7. Для огранйчения броска зарядного тока последовательно с проходным тиристором 7 включают зарядный дроссель 6,Регулировку напряжения заряда накопительного конденсатора 2 производят изменением длительности импульсов зарядного тока путем изменения...

Источник реактивной мощности

Загрузка...

Номер патента: 1610540

Опубликовано: 30.11.1990

Авторы: Рейс, Кантер

МПК: H02J 3/18

Метки: мощности, источник, реактивной

...организует сдвиг синхронизирующих импульсов на угол 8, а блок 15 задержки Формируетйимпульсы, сдвинутые на угол 0 относительно входных. На вход распределителя 16 подают импульсы, сдвинутые относительно синхронизирующих на угол 86и 3 + о . Канальные выходы распределителя 16 соединяют с входами блока 17 выходных каскадов. В каждом из шести каналов распределителей 13 и 16 Формируются пакеты импульсов, ограничиваемых интервалом в 120 эл.град. На входах блока выходных каскадов совмещают соответствующие выходы распределителей 13 и 16 и организуют систему управляющих импульсов, соответствующую диаграмме 18 (Фиг. 2) . Канальные входы блока 17 выходных каскадов соединяют с управляющими электродами соответствующих тиристоров 3. При...

Источник реактивной мощности

Загрузка...

Номер патента: 1576982

Опубликовано: 07.07.1990

Авторы: Кантер, Рейс

МПК: H02J 3/18

Метки: мощности, источник, реактивной

...9, Блок 10 отключения осуществляет Аункцию защиты при превышенииАазного тока, регистрируемого токовымдатчиком 11 заданной установки,Устройство работает, следующимобразом.Подключение источника к сети осуществляют замыканием контактора 8.При этом импульсы управления проходными тиристорами 5 и тиристорнымблоком 1 отключают посредством блока 10 отключения, Заряд накопительного конденсатора 6 осуществляют через гасящие резисторы 4, что обес 40печивает плавное прохождение процесса заряда малым током. С выдержкойвремени, определяемой степенью полной зарядки накопительного конденсатора 6, снимают блокировку управляющих импульсов тиристорного моста 145и с выдержкой времени, достаточнойВдля ввода в работу узлов 2 искусственной коммутации, снимают...

Трехфазный инвертор

Загрузка...

Номер патента: 1529380

Опубликовано: 15.12.1989

Авторы: Томашевский, Кантер, Степанов, Шедриков

МПК: H02M 7/515

Метки: инвертор, трехфазный

...на котором проводят тиристоры 2 и 3. В начале этого интервалатиристар 2 включается, тиристор бподлежит выключению. При включениитиристора на диоды 9,11,13 через компенсирующие дроссели 20, 21, 22 соот, ветственна падают напряжения ОМ 2 э Оо 1 з Рвгк ПС 2 з Из векторной диаграммы (Фиг.З) следует, что напряжение У 2 з равное напрчжению У, на конденсаторе 19 со знаком "-" (положительное направление напряжения на конденсаторах выбрана слева направо), положительно, если угол запирания/3 Б 82 З ПОЛОжцтеЛЬНа Прц ф )а 0,12 з равное напряжецию Б 1 на конденсаторе 14 со знаком "+", при 1 ) 1 ьгВеличины углов р , 6 р 2 определяются соотношением емкостей с конденсаторов, включенных попарно последовательно между выводами переменного тока...

Сырьевая смесь для изготовления легкого бетона

Загрузка...

Номер патента: 1447800

Опубликовано: 30.12.1988

Авторы: Маляр, Кантер, Бондаренко

МПК: C04B 38/00

Метки: смесь, легкого, бетона, сырьевая

...водного раствора дикарбоновойкислоты 3,45-4,22, Кислотное числомг700"900 Независимо от знагчений и адипиновая кислота в составелегкобетонной смеси имеет одинаковыесвойства,Лигносульфонаты (ОСТ 13-183-83)являются отходами целлюлозно-бумажнойпромьппленности. Лигносульфонат (марки В) - жидкий продукт с содержаниемсухих веществ не менее 50 . рН20 -ного раствора лнгносульфонатане менее 4,5.Сырьем для производства сланцепорита являются кристаллические сланцы - вскрьппеные породы карьеров Кривбасса,Для экспериментов был примененсланцевый щебень фракции 5-10, 10-20и 20-40 мм.Петрографическое изучение показа-.ло, что отходы ГОКов представлены восновном кварцем 57-60%; магнетитоми гематитом 5-5,5%; карбонатом27,5-28,5 ; силикатами 6-10 ,...

Гидрораспределитель механизированной крепи

Загрузка...

Номер патента: 1441086

Опубликовано: 30.11.1988

Авторы: Алаторцев, Бейлин, Саулин, Кантер

МПК: F15B 13/02

Метки: крепи, гидрораспределитель, механизированной

...поступает из входного канала 2 в выходной канал 3, После снятия усилия уп 55равления клапан 6 закрывается, рукоятка 8 автоматически возвращается висходное положение,Профиль рабочей поверхности ку" лачка 1 О выполнен в виде части АВ эвольвенты окружности, центр которой расположен на оси поворота рукоятки управления 8, а радиус г равен вели" чине смещения оси поворота рукоятки Я относительно оси толкателя 7 (фиг.2, 3).В момент касания эвольвентного профиля кулачка 9 плоской поверхности толкателя 7 нормаль к эвольвенте, а следовательно, и к плоской поверхности толкателя 7 в точке касания, как это вытекает из свойства эвольвенты, является касательной к ее эволюте, т.е. к окружности радиуса. Поскольку плоская поверхность толкателя 7...

Устройство для управления группой из объединенных по выходу тиристорных преобразователей

Загрузка...

Номер патента: 1394376

Опубликовано: 07.05.1988

Авторы: Митяшин, Борисов, Резчиков, Голембиовский, Кантер, Суманеев

МПК: H02M 7/525

Метки: преобразователей, выходу, группой, тиристорных, объединенных

...выходами сигналов идентификации тиристорных преобразователей, находящихся в резерве, установочные входы Б и К триггеров являются входами блока памяти режимов, предназначенными для ручного задания режимаработы тиристорных преобразователей. 7. Устройство по и. 1, о т л и - ч а ю щ е е с я тем, что узел управления содержит шесть двухвходовых элементов И и два двухступенчатых КБ-триггера, Ко-входы которых объединены и образуют вход "СбрОс" устройства для управления, прямой выход первого триггера подключен к первым входам первого и второго элементов И, инверсный выход первого триггера соединен с первыми входами третьего и четвертого элементов И, прямой выход второго триггера подключен к вторым входам второго и третьего элементов И,...

Устройство для управления группой n статических преобразователей частоты, включенных параллельно по входу и выходу

Загрузка...

Номер патента: 1388973

Опубликовано: 15.04.1988

Авторы: Бочков, Артюхов, Анисимов, Серветник, Томашевский, Кантер

МПК: H02M 5/44

Метки: включенных, входу, частоты, статических, параллельно, преобразователей, группой, выходу

...16 появляетл ся сигнал единичного уровня, которыйрез приводит к отключению одного преобие разователя из группы работающих преобразователей снятием импульсов упкий 20 равления с входа выпрямителя 1, переводя его в состояние готовности коперативному включению, при этомконденсатор фильтра 2 указанного блока остается заряженным. Одновременно25 отключается еще один преобразователь,находившийся до этого в состоянии готовности к включению, посредствомразмыкания силовых ключей 5 и 6,Здесьг. 40, в 0 - величины, расширяющие диаЗО пазон, характеризуемый постоянствома структуры силовой схемы статическихпреобразователей. Они задаются напряжением смещения Ц подаваемым навы- прямой вход первого компаратора 15ав- и инверсный вход второго...

Источник реактивной мощности

Загрузка...

Номер патента: 1372467

Опубликовано: 07.02.1988

Авторы: Кантер, Рейс

МПК: H02J 3/18

Метки: мощности, источник, реактивной

...реакторов 1, которые соединены с отсекающими диодами 2, коммутирующих конденсаторов 3, коммутирующих дросселей 4,которые с одной стороны соединены сбуферными реакторами 1, а с другойс фаэными входами мостов с тиристорами 5 и 6 и обратными диодами 7 и 8, 20накопительных конденсаторов 9 и 1 О,положительные выводы которых соединены с катодами соответствующих обратных диодов 7 и 8 и анодами тиристоров 5 и 6, а отрицательные - с ано 25дами обратных диодов 7 и 8 и катодами тиристоров 5 и 6. Источник реактивной мощности соединен буфернымиреакторами 1 с трехфаэной сетью 11переменного тока,30Источник работает следующим образом.Совместную работу двух инверторных мостов обеспечивают фазовым смещением управляющего воздействия на 35каждый из...

Многодвигательный электропривод переменного тока

Загрузка...

Номер патента: 1307521

Опубликовано: 30.04.1987

Авторы: Корнев, Томашевский, Серветник, Степанов, Бочков, Артюхов, Кантер

МПК: H02P 1/54

Метки: переменного, многодвигательный, электропривод

...Таким образом, на управляющем входе 7 соответствующего коммутатора 6 появляется сигнал логической единицы, разрешая тем самым подключение первого 50 из группы в двигателей 4.С целью исключения работы счетчика 29 на время срабатывания соото ветствующего коммутатора 6 в схему введены третий КБ-триггер 27 и пятый логический элемент 2 И 18. Одновременно с записью очередной единицы в регистр 31 сдвига обнуляется тре 21 6тий КБ-триггер 27. На одном из входов пятого логического элемента2 И 18 появляется сигнал логическогонуля, запрещающий поступление импульсов с выхода третьего логическогоэлемента 2 И 16 на счетный вход счетчика 29,Как только срабатывает коммутатор6 и начинается процесс прямого пускадвигателя 4, текущее значение...

Устройство для технологической сигнализации

Загрузка...

Номер патента: 1295431

Опубликовано: 07.03.1987

Авторы: Шестаков, Соцков, Берзиньш, Волков, Кантер

МПК: G08B 23/00

Метки: технологической, сигнализации

...сигнал логической "1", поступающий на вход элемента 9 памяти,На выходе последнего с данной ячейки б сигнализации также появляется сигнал логической "1", и индикатор 109включен, указывая на то, что количество включенных объектов равно О.При включении объекта контроля стрелка стрелочного индикатора 4 перемещается в новое устойчивое положение и перекрывает поток света, отражаемый от шкалы стрелочного индикатора 4 и поступающий на вход Фотоприемника 7 другой ячейки 6 сигнализации. При этом сигнал логической "1" с выхода усилителя 8 ячейки 6 сигнализации поступает на вход элемента 12 сброса, где вырабатываетсясигнал в виде импульса на сброс инФормации, записанной ранее в элементах 9 памяти всех ячеек 6 сигнализации. По этому сигналу на...

Преобразователь частоты

Загрузка...

Номер патента: 1275711

Опубликовано: 07.12.1986

Авторы: Митяшин, Артюхов, Кантер, Корнев, Степанов

МПК: H02M 7/515

Метки: частоты

...33 с инверсным входом узла 20 сравнения, 40 коммутаторы 36 и 37 закорачивают входы соответственно усилителей 21 и 22 и блока 24 управления, В результате на управляющий вход фазосдвигающего узла 15 поступает разность выходных напряжений датчика 29 и делителя 33. Выходное напряжение датчика 29 пропорционально выходному напряжению преобразователя частоты, а напряжение, снимаемое с делителя 33, пропорционально амплитуде токов в цепях компенсации реактивной мощности, верхней по схеме секции.Под действием указанной разности сигналов фазосдвигающий узел 15 сдвигает последовательность управляющих импульсов, подаваемую на тиристоры моста 2, в сторону опережения на такой угол, чтобы амплитуда токов в дросселях 10 при изменении нагрузки...

Способ регулирования реактивной мощности

Загрузка...

Номер патента: 1272400

Опубликовано: 23.11.1986

Авторы: Корнев, Серветник, Кантер, Томашевский, Артюхов

МПК: H02J 3/18

Метки: реактивной, мощности

...перегрузках. Эти перегрузки могут быть обусловлены, например, пуском асинхронного двигателя или подключением индукционного нагревательного поста при их централизованном электроснабжении,На фиг.2 показан график зависимости амплитуды входного тока компенсирующего устройства 2 от мощности нагрузки Р для числа секций М = 3. Подключение соответствующей секции 5 параллельно нерегулируемой части 3 производится в точках а, в, с при уменьшении амплитуды тока до нижнего преДЕЛа 1 мнн, ОТКЛЮЧЕНИЕ - В тОЧКаХ а, В, СПРИ достижении верхнего предела 1 макс При работе инвертора 1 с нагрузкой, мощность которой меньше, чем Р и на выходе дешифратора 19 присутствуют уровни логического нуля, в результате чего все коммутационные элементы 6...

Преобразователь постоянного напряжения в переменное

Загрузка...

Номер патента: 1265954

Опубликовано: 23.10.1986

Авторы: Артюхов, Серветник, Степанов, Томашевский, Кантер

МПК: H02M 7/515

Метки: переменное, постоянного

...тиристоров и может доходить до нескольких десятков кило- герц. Время работы ВИЗН определяется системой 31 управления и по длительности равно времени выключения тиристоров 1-6 инвертора. Таким образом, время работы ВИЗН 30 для данного типа силовых тиристоров постоянно, а частота высокочастотного запирающего напряжения или количество периодов, которые усЬевают выработать ВИЗН 30, зависят от величины максимальных значений фазных токов нагрузки. Чем больше максимальные значения токов нагрузки, тем вьппе частота и тем больше количество периодов успевает сделать ВИЗН. При уменьшении тока нагрузки или при холостом ходе преобразователя частоты количество периодов ВИЗН уменьшается до тех пор, пока он не будет вырабатывать всего один период...

Тиристорный инвертор

Загрузка...

Номер патента: 1265953

Опубликовано: 23.10.1986

Авторы: Кантер, Серветник, Артюхов

МПК: H02M 7/515

Метки: инвертор, тиристорный

...рассогласования на управляющий вход фазосдвигающего узла 11.Тиристор 6 с индуктивным элементом 7 образуют второй канал регулирования реактивной мощности, которыйобладает высоким быстродействиемза счет импульсного характера токауказанной вентильно-дроссельной цепочки. Формирование регулирующеговоздействия этого канала регулирования происходит в каждую 1/6 часть периода выходного напряжения (ток б,з,фиг,2), Регулирующий ток(фиг.2)потребляется фазой А регулятора реактивной мощности,Импульсы управления на тиристор 6 поступают от задающего генератора 8 через формирователь 14 импульсов в моменты, соответствующие моментам коммутации тиристоров 16 - 21 моста 1. Напряжение ц (Фиг.2) на выводах постоянного тока моста 4, представляющее собой...

Трехфазный инвертор

Загрузка...

Номер патента: 1261070

Опубликовано: 30.09.1986

Авторы: Томашевский, Артюхов, Кантер, Степанов, Серветник

МПК: H02M 7/515

Метки: трехфазный, инвертор

...тиристоров. При максимальной нагрузке инвертора ГР 40 ( Р - угол) запирания, поэтому тиристор 22 не. открывается, вследствие чего вся реактивная мощность коммутирующих конденсаторов расходуется на компенсацию реактивной мощности 45 нагрузки и создание необходимого угла эапирания ф . При минимальной нагрузке Е =0 и включение тиристора 22 происходит в моменты коммутации инвертарных тиристоров. Для лю бой точки заданного диапазона изменения нагрузки оказывается справедливым следующее уравнение:5 ю(Р+У) Л фЬ ( )ц 3 С+1 557 СозTо) (.,где Е и Ч - модуль и аргумент фазного сопротивления нагруэ ки, приведенного к первичной обмотке трансформатора;емкость коммутирующего конденсатора и эквивалентная индуктивность контура компенсации;...

Устройство задержки импульсов

Загрузка...

Номер патента: 1256174

Опубликовано: 07.09.1986

Авторы: Артюхов, Кантер, Томашевский, Корнев, Серветник

МПК: H03K 5/13

Метки: импульсов, задержки

...в виде потенциометра, котороечерез сумматор 3 поступает на вход компаратора 2. При Ь 1) Цз выход компаратораменяет свое состояние, в результате на выходе формирователя 4 нормированных подлительности импульсов появляется последовательность импульсов, задержанная относительно входной,Устройство осуществляет сдвиг импульсов па половину периода их следования вшироком диапазоне изменения частоты входной последовательности.Частотный диапазон определяется величиной опорного напряжения Бд и равен1= - , где Е 1 - промежуток времени21 между моментом появления следующего50 импульса входной последовательности и моментом равенства напряжения 13 д и 1.3 ь Основные импульсы и задержанные поступают соответственно на 5 и К-входы К...

Трехфазный инвертор

Загрузка...

Номер патента: 1252884

Опубликовано: 23.08.1986

Авторы: Корнев, Кантер, Артюхов, Серветник, Митяшин, Степанов, Анисимов

МПК: H02M 7/515

Метки: инвертор, трехфазный

...к синусоидальной. Стабйли 25 Принимая во внимание, что выходное напряжение иннертора является входным для компенсирующего моста 8" 13, следует сказать, что при выбранном способе синхронизации угол 30 .управления с 4 упомянутого компенсатора определится выражением где Е -35 угол сдвига между соответстствующими импульсами основного моста 1-6 и компенсирующего моста 8 13 (н данном конкретном случае= 120 эл.град);угол сдвига между напряже-нием и током на выходе тиристорного моста 1-6;угол сдвига между напряжениями на выходе тиристорного зация этих напряжений при изменениипараметров нагрузки осуществляетсяустройством компенсации реактивноймощности, которое состоит из моста5 регулирующих тиристоров 8-13 и дросселя 14, Тиристоры 8-13...

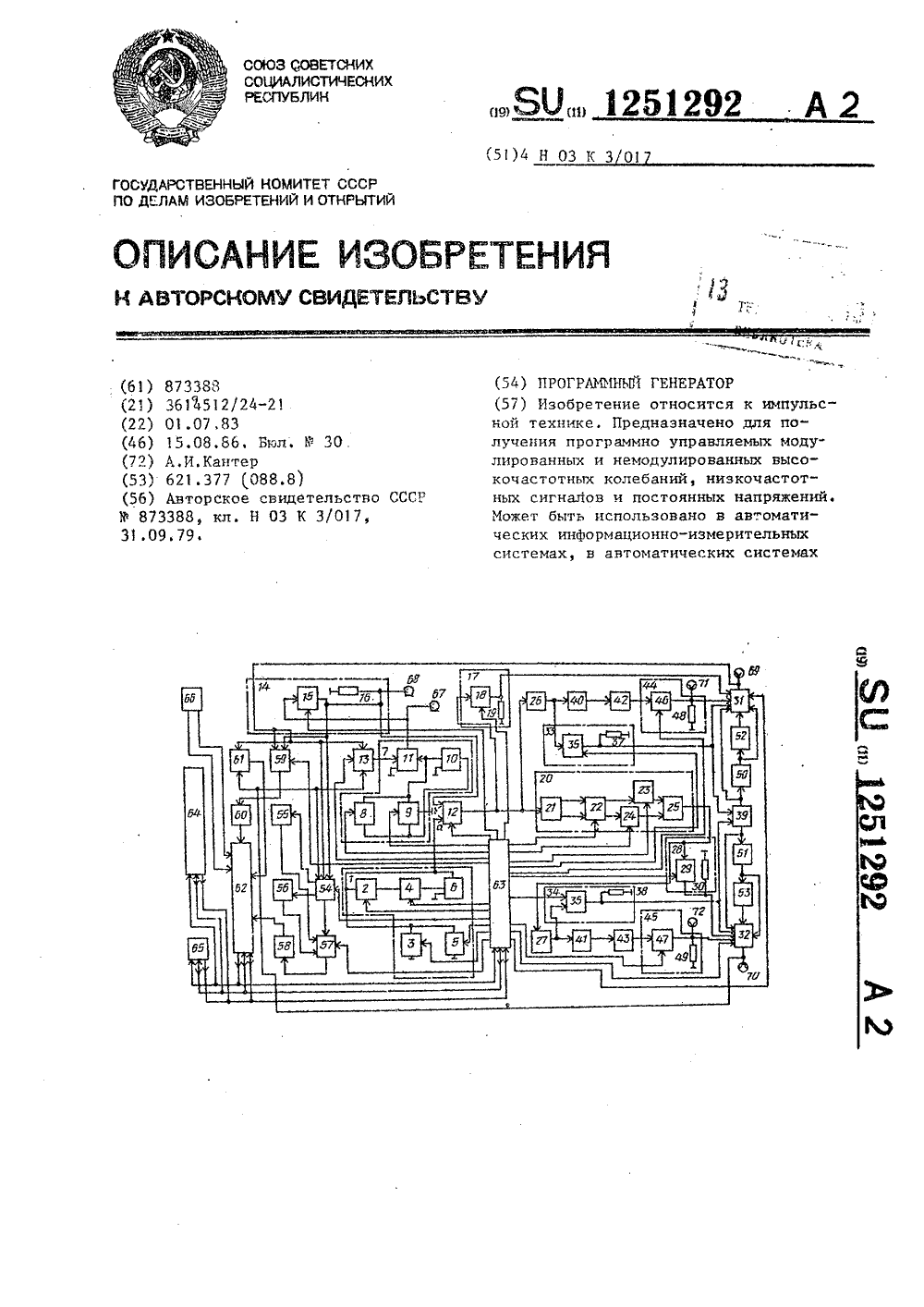

Программный генератор

Загрузка...

Номер патента: 1251292

Опубликовано: 15.08.1986

Автор: Кантер

МПК: H03K 3/017

Метки: генератор, программный

...амплитуды синусоидапьной формы сигнап, который поступает навход коммутатора 31. На выходе суммирующего каскада 25 фаэовращателя20 снимается другой синусоидальнойФормьг сигнал, сдвинутый относительно первого сигнала на определенныйФазовый угол. Этот сигнал подается на вход формирователя 27 импульсов прямоугольной формы типа меандр"и на вход преобразователя 29 кодсопротивление аттенюатора 28 сигналов синусоидальной Формы, а оттудана вход второго коммутатора 32, Свыходов Формирователей 26, 27 сдвинутые по Фазе импульсы прямоугольнойФормы типа "меандр" через аттенюаторы 33, 34 импульсов прямоугольнойформы подаются на входы сумматора39 импульсов и на входы коммутаторов 31,32. Кроме того, эти импульсычерез дифференцирующие цепи 40,...

Многодвигательный электропривод

Загрузка...

Номер патента: 1249688

Опубликовано: 07.08.1986

Авторы: Жуков, Корнев, Степанов, Томашевский, Кантер, Митяшин, Артюхов

МПК: H02P 7/74, H02P 7/42

Метки: многодвигательный, электропривод

...задержки, устанавливаются в единичные состояния. На выходе второго логического элемен,та 2 И 44, образующего 0+1-выход 51 блока 10 управления, формируется . импульсный сигнал длительности( ), управляющий коммутатором 11, На выходе четвертого логического элемента 2 И 46 формируется импульс длительностью Г , который через вто. рой элемент 2 ИЛИ 48 поступает на Я+2-выход 52 блока 10 управления, соединенный с управляющим входом 9 ключа 8, контакты которого размыкаются, тем самым подключая сопротивле- . ния,7 последовательно конденсато-, рам .6. Через время Г , достаточное для размыкания ключа 8, срабатывает коммутатор 11, который подключает пусковую батарею 5 к выходу преобразователя, а также через первый входовов элемент ИЛИ 30 и...

Задающее устройство для электропривода

Загрузка...

Номер патента: 1248021

Опубликовано: 30.07.1986

Авторы: Кантер, Гальперин

МПК: H02P 5/00

Метки: электропривода, задающее

...19 памяти устанавливается постоянный сигнал 0, равный по величине максимальному значению сигнала 0 и противоположный ему по знаку. Чувствительность нуль-компаратора 21 к сигналу 0 ь вдвое выше, чем к сигналу 0 . Поэтому полярность сигнала30 0 меняется с отрицательной на положительную и ключевой элемент 14 размыкаетсяПод действием сигнала 0 сигнал 0,1 начинает возрастать во времени по линейному закону, а сигнал 0 - по параболическому закону с возрастающей интенсивностью. В результате начинают уменьшаться сиг; калы в 0 и 0 . К моменту временисигнал 0 уменьшается вдвое, сигнал 4 О 0, сохраняющийся постоянным,начинает преобладать на входе нуль-компаратора 2 1 и на его выходе вновь устанавливается отрицательный сигнал. Поэтому ключевой...

Способ пуска асинхронного двигателя

Загрузка...

Номер патента: 1246322

Опубликовано: 23.07.1986

Авторы: Кантер, Степанов, Артюхов, Корнев, Митяшин, Серветник

МПК: H02P 7/42

Метки: асинхронного, двигателя, пуска

...контатора 29,В рсзу,ь ГЕТе цс)екгОч 315,еополцч ел,- Пой К 0 сС 3 сТОР ЦС) й б ДЫН Н 5 К ВЫ ХОДМ ицверторав системс элект;)опитыния цоявлястс 5 избыток реактивной хощцости емосНОО характеры, способный обеспечить здзццук) оммутационную устойчивость Р Нвс 1)тОРы НРИ подкл Очеции д 1)НГат 5 стОт изоьток р(.активцои моццости кохценсРр.- 1 О ется мегроРсзоз 3. при этом амплитуда фазного тока компецсытора цри заданном знычсццц Бходнгно напряжения ицвертора прапор 1 Оцыльнд Величине избыточной реактивной мо цц(,;. При превышении амплитуды 15фдзцОГО Г )1(с 1 охс 1 сатОРа 3 знысения мс",ч;3 кц Б качссБе. которой цспользустся снГ 1 с 11, РОЦС) Р 1310 П Ы 1 ЬЦЬ Й 3 Ы ХО;3 ЦОХ 1 М Н с Ц Р 5.- женик) 1 Берто)с. 1 ыбыьвыст порОГОВБЙ Э, ЕМ( Т (, 1 Ь...

Тиристорный инвертор

Загрузка...

Номер патента: 1220088

Опубликовано: 23.03.1986

Авторы: Корнев, Митяшин, Кантер, Артюхов, Степанов

МПК: H02M 7/515

Метки: тиристорный, инвертор

...элементом 18. Наличие узла искусственной коммутации обеспечивает режим работы моста тиристоров 11-16 с опережающим углом отпирания.Гашение тиристоров 11-16 осуществляется общим узлом коммутации, выполненным на тиристорах 17, 29-31 и перезарядных дросселе 27 и конденсаторе 28. Управляющие импульсы на проходной 17 и перезарядной тиристор 30 подаются с шестикратной, по отношению к основной, частотой одновременно с управляющими импульсами на тиристоры 11-16Предварительно заряженный пере- зарядный конденсатор 28 (с полярностью, указанной на чертеже) начинает перезаряжаться через дроссель 27 и тиристоры 17 н 30. При этом гасящий тиристор 29 закрывается и ток реактора 18, протекающий во время паузы45 50 через него и диод 26, переходит л...

Устройство для преобразования изображения, преимущественно рентгеновского, в видеосигнал

Загрузка...

Номер патента: 1201793

Опубликовано: 30.12.1985

Авторы: Гусев, Вайнберг, Кантер

МПК: G03G 17/00

Метки: видеосигнал, преобразования, рентгеновского, изображения, преимущественно

...к координатночувствительному датчику 9 оптической сканирующейсистемы 10 (с источником света 11и оптическим развертывающим устройством 12) и к обкладке 2 конденсатора 1, на полупроводниковом слое .3которой формируется рентгеновскоеизображение системой 13 проецирования изображения,На чертеже приведен также электронно-вычислительный комплекс 14 обработки и визуализации видеосигнала,Рентгеновское изображение, сформированное системой 13 проецированиячерез обкладку 2 конденсатора 1. взаимодействует с полупроводниковымслоем 3. Под действием рентгеновского излучения полупроводниковый слойизменяет свою проводимость. адекватно распределению интенсивности рентгеновского излучения на его входе,В то 1 ке время коммутатор 8 подключает...
