Программный генератор

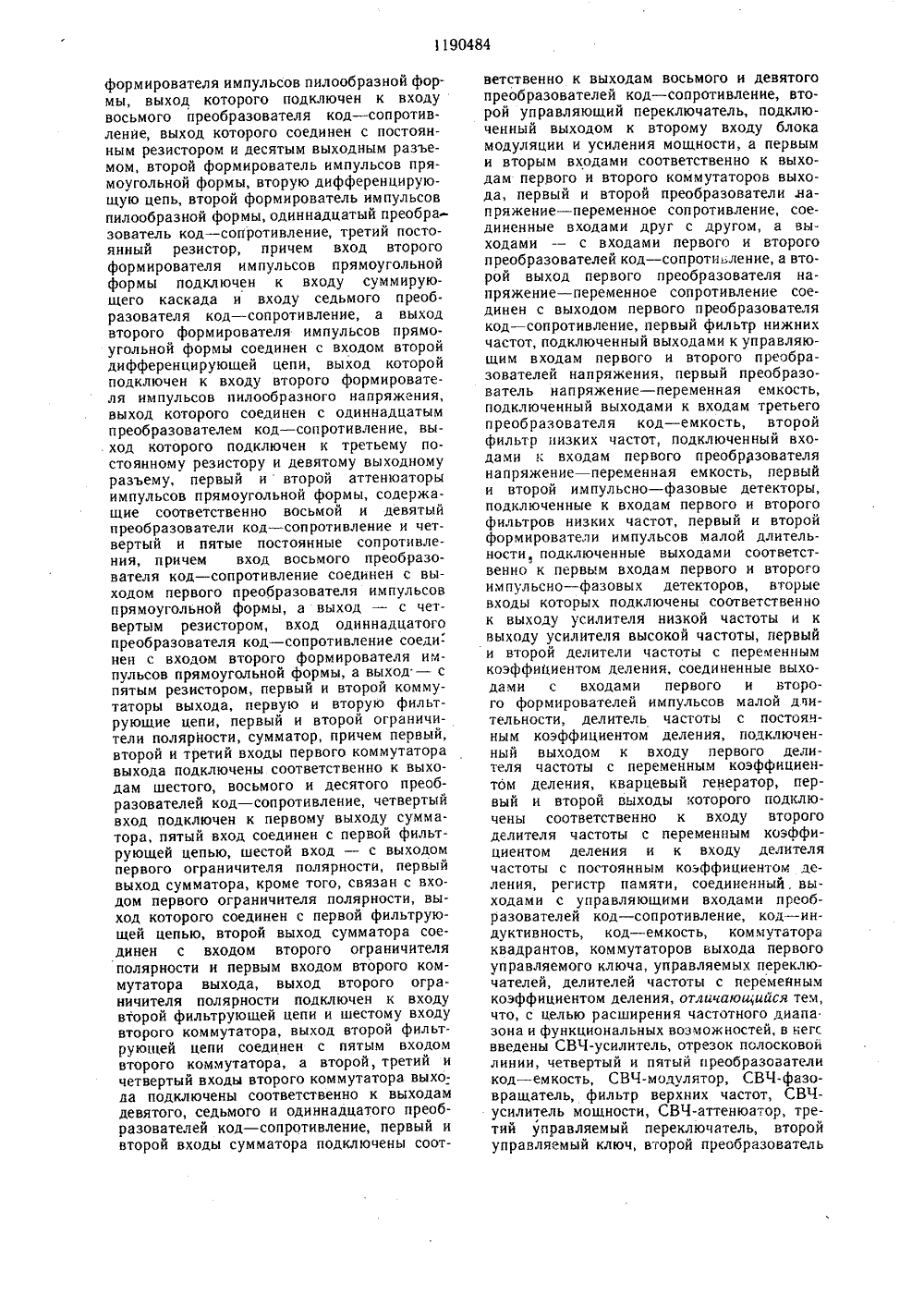

СОЮЗ СОВЕТСНИХСОЦИАЛ ИСТИЧЕСНИХРЕСПУБЛИН ИСАНИЕ ИЗОБРЕТЕН Ж СР ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ АВТОРСКОМУ( СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССР,9173 19, кл. Н 03 К 5/00, 980. (54) (57) ПРОГРАММНЫЙ ГЕНЕРАТОР, содержащий низкочастотный задающий блок, состоящий из усилителя низкой частоты, первого и второго преобразователей код в сопротивлен, первого и второго преобразователей код в емкос, причем выход усилителя низкой частоты соединен с входом первого и второго преобразователей код в сопротивлен и второго преобразователя код в емкос, а выход первого преобразователя код в сопротивлен соединен с входом первого преобразователя код в емкость, выход которого подключен к первому входу усилителя низкой частоты, второй вход которого и вторые входы вторых преобразователей код в сопротивлен и код в емкос соединены с общей шиной, высокочастотный задающий блок, состоящий из усилителя высокой частоты, первого управляющего ключа, третьего преобразователя код - емкость, первого преобразователя код в индуктивность, блока модуляции и усиления мощности, причем выход усилителя высокой частоты соединен с входом блока модуляции и усиления мощности и с первыми входами гретьего преобразователя код - емкость и первого преобразователя код в индуктивность, выходы которых подключены к входу первого управляющего ключа, выход которого соединен с входом усилителя мощности, второй выход первого преобразователя код - индуктивность, второй вход усилителя высокой частоты и третий вход бока модуляции и усиления подключены к общей земляной шине, аттенюатор высокой частоты, состоящи й из третьего преобразователя код в сопротивлен и постоянного резистора, причем первый вход третьего преобразователя код в сопротивлен подключен к,801190484 А выходу блока модуляции и усиления мощности и первому выходному разъему генератора, а выход третьего преобразователя код в сопротивлен подключен к постоянному резистору и второму выходному разъему. первый управляющий переключатель, первый вход которого соединен с выходом третьего преобразователя код в сопротивлен, а второй вход - с выходом усилителя низкой частоты, фазовращатель, состоящий из квадратурного расщепителя фазы, коммутатора квадрантов, первого и второго преобразователей код - напряжение, суммирующего каскада, причем вход квадратурного расщепителя фазы соединен с выходом первого управляющего переключателя, а его выходы - с первым и вторым входами коммутатора квадрантов, первый выход ко Я торого подключен к входу первого преобразователя код - напряжение, выход которого соединен с первым входом суммирующего каскада, второй выход коммутатора квадрантов подключен к второму входу преобразователя код - напряжение, выход которого подключен к второму входу суммирующего каскада, первый и второй аттенюаторы сигналов синусоидальной формы, состоящие из соответственно шестого и седьмого преобразователей код в сопротивлен и постоянных резисторов, причем вход шестого преобразователя код в сопротивлен подключен к выходу первого переключателя, а вход седьмого преобразователя код в сопротивление - к выходу суммирующего каскада, первый формирователь импульсовпрямоугольной формы, первую дифференцирующую цель, первый формирователь импульсов пилообразной формы, десятый преобразователь код в сопротивлен, постоянный резистор, причем вход первого формирователя прямоугольной формы соединен с выходом первого управляющего переключателя и входом шестого преобразователя код - сопротивление, а выход - с входом первой дифференцирующей цепи, выход которой соединен с входом первого190484 витель И. МазИ. Верес871 Редактор О. ГоловЗаказ 7001/57ВН Пата венного комит етений н от 5, РаушскаяУжгород, у 113035,филиал П Кроме того, с выходных гнезд Ч 1 и Ч 11 снимается постоянное напряжение различной величины и полярности,В случае использования импульсовпилообразной формы для запуска разСостТехре Тираж ИПИ Государст о делам изобрМосква, Ж - 3 ПП Патент,16верток двухлучевого осциллографа и одновременной выдачи двух контрольных сигна лов с выходных гнезд Ч 1 и Ч 1, в генераторе предусмотрены дополнительные выходы сигналов пилообразной формы Ч 111 и 1 Х. уровКорректорПодписноеета СССРрытийнабд, 4/5Проектная, 1190484формирователя импульсов пилообразной формы, выход которого подключен к входу восьмого преобразователя код - сопротивление, выход которого соединен с постоянным резистором и десятым выходным разъемом, второй формирователь импульсов прямоугольной формы, вторую дифференцирующую цепь, второй формирователь импульсов пилообразной формы, одиннадцатый преобразователь код в сопротивлен, третий постоянный резистор, причем вход второго формирователя импульсов прямоугольной формы подключен к входу суммирующего каскада и входу седьмого преобразователя код - сопротивление, а выход второго формирователя импульсов прямоугольной формы соединен с входом второй дифференцирующей цепи, выход которой подключен к входу второго формирователя импульсов пилообразного напряжения, выход которого соединен с одиннадцатым преобразователем код - сопротивление, выход которого подключен к третьему постоянному резистору и девятому выходному разъему, первый и второй аттенюаторы импульсов прямоугольной формы, содержащие соответственно восьмой и девятый преобразователи код - сопротивление и четвертый и пятые постоянные сопротивления, причем вход восьмого преобразователя код в сопротивлен соединен с выходом первого преобразователя импульсов прямоугольной формы, а выход - с четвертым резистором, вход одиннадцатого преобразователя код в сопротивлен соеди-" нен с входом второго формирователя импульсов прямоугольной формы, а выход - с пятым резистором, первый и второй коммутаторы выхода, первую и вторую фильтрующие цепи, первый и второй ограничители полярности, сумматор, причем первый, второй и третий входы первого коммутатора выхода подключены соответственно к выходам шестого, восьмого и десятого преобразователей код в сопротивлен, четвертый вход подключен к первому выходу сумматора, пятый вход соединен с первой фильтрующей цепью, шестой вход - с выходом первого ограничителя полярности, первый выход сумматора, кроме того, связан с входом первого ограничителя полярности, выход которого соединен с первой фильтрующей цепью, второй выход сумматора соединен с входом второго ограничителя полярности и первым входом второго коммутатора выхода, выход второго ограничителя полярности подключен к входу второй фильтрующей цепи и шестому входу второго коммутатора, выход второй фильтрующей цепи соединен с пятым входом второго коммутатора, а второй, третий и четвертый входы второго коммутатора выхода подключены соответственно к выходам девятого, седьмого и одиннадцатого преобразователей код в сопротивлен, первый и второй входы сумматора подключены соответственно к выходам восьмого и девятого преобразователей код в сопротивлен, второй управляющий переключатель, подключенный выходом к второму входу блока модуляции и усиления мощности, а первым и вторым входами соответственно к выходам первого и второго коммутаторов выхода, первый и второй преобразователи напряжение в переменн сопротивление, соединенные входами друг с другом, а выходами - с входами первого и второго преобразователей код в сопро ление, а второй выход первого преобразователя напряжение в переменн сопротивление соединен с выходом первого преобразователя код - сопротивление, первый фильтр нижних частот, подключенный выходами к управляющим входам первого и второго преобразователей напряжения, первый преобразователь напряжение - переменная емкость, подключенный выходами к входам третьего преобразователя код - емкость, второй фильтр низких частот, подключенный входами к входам первого преобразователя напряжение - переменная емкость, первый и второй импульсно - фазовые детекторы, подключенные к входам первого и второго фильтров низких частот, первый и второй формирователи импульсов малой длительности, подключенные выходами соответственно к первым входам первого и второго импульсно - фазовых детекторов, вторые входы которых подключены соответственно к выходу усилителя низкой частоты и к выходу усилителя высокой частоты, первый и второй делители частоты с переменным коэффициентом деления, соединенные выходами с входами первого и второго формирователей импульсов малой длительности, делитель частоты с постоянным коэффициентом деления, подключенный выходом к входу первого делителя частоты с переменным коэффициентом деления, кварцевый генератор, первый и второй выходы которого подключены соответственно к входу второго делителя частоты с переменным коэффициентом деления и к входу делителя частоты с постоянным коэффициентом деления, регистр памяти, соединенный, выходами с управляющими входами преобразователей код в сопротивлен, код в индуктивность, код в емкос, коммутатора квадрантов, коммутаторов выхода первого управляемого ключа, управляемых переключателей, делителей частоты с переменным коэффициентом деления, отличаюи,ийся тем, что, с целью расширения частотного диапа зона и функциональных возможностей, в негс введены СВЧ-усилитель, отрезок полосковой линии, четвертый и пятый преобразователи код - емкость, СВЧ-модулятор, СВЧ-фазовращатель, фильтр верхних частот, СВЧ- усилитель мощности, СВЧ-аттенюатор, третий управляемый переключатель, второй управляемый ключ, второй преобразователь1190484 напряжение в переменн емкость, третий фильтр низких частот, третий импульсно- фазовый детектор, второй. преобразователь код в индуктивнос, шестой преобразова-. тель код - емкость, делитель частоты СВЧ, причем выход СВЧ-усилителя соединен с входом четвертого преобразователя код - емкость, а к входу подключен управляющий ключ, вход которого соединен с внутренним проводником одного конца отрезка полосковой линии, внешний конец отрезка полосковой линии связан с общей землей, а входные концы отрезка полосковой линии связаны с первым и вторым выходами пятого преобразователя код - емкость, который выходами соединен с вторым преобразователем напряжение - переменная емкость, а вторым выходом подключен к первым входам делителя частоты СВЧ и СВЧ-модулятора, выход которого подключен к входу фильтра высокой частоты, второй вход модулятора СВЧ под 1Изобретение относится к импульсной технике и предназначено для получения программно управляемых от цифровой вычислительной машины (ЦВМ) стабилизированных по частоте импульсных и гармонических сигналов в автоматических информационно- измерительных системах, в автоматических системах управления и связи, в автоматизированных системах измерения и контроля самой различной электротехнической и .радиоэлектронной аппаратуры.Цель изобретения - расширение частотного диапазона и функциональных возможностей программного генератора путем выдачи программно управляемых от цифровой вычислительной машины стабилизированных по частоте модулированных сверхвысоко- частотных колебаний. На чертеже представлена структурная схема программного генератора.Низкочастотный задающий блок 1, с помощью которого вырабатываются низкочастотные синусоидальные колебания, содержит в качестве элементов фазирующей цепи соединенные по схеме моста Вина первый 2 и второй 3 преробразователи, код - емкрсть и первый 4 и второй 5 преобразователи, код - сопротивление, а в качест-. ве усилительного элемента - усилитель 6 низкой частоты с включенной в него цепью частотно-независимой отрицательной обратной связи, высокочастотный задающий блок 7, с помощью которого вырабатываются высокочастотные синусоидальные ко 5 10 15 20 25 ключен к выходу третьего управляемого переключателя, входы второго преобразователя напряжение - переменная емкость подключены к входу фильтра низкой частоты, входы которого соединены с выходом третьего импульсно-фазового детектора, первый вход которого подключен к выходу второго формирователя импульсов малой длительности, выход делителя частоты СВЧ подключен к входам второго преобразователя код - индуктивность и шестого преобразователя код - емкость и к второму входу третьего импульсно-фазового детектора, выход фильтра высокой частоты подключен к входу СВЧ-усилителя мощности и входу СВЧ-аттенюатора, выход которого подключен к входу СВЧ-фазовращателя и к выходным разъемам, четвертый преобразователь код в сопротивлен соединен с СВЧ-аттенюатором, а СВЧ-фазовращатель соединен с пятым преобразователем код - сопротивление,2лебания и осуществляется модуляция высокочастотных колебаний низкочастотными сигналами, выполнен в составе третьего п реобразователя 8 код - емкость, первого преобразователя 9 код - индуктивность, первого управляемого ключа 10, усилителя 11 высокой частоты и блока 12 модуляции и усиления мощности (из третьего преобразователя 8 код - емкость, первого преобразователя 9 код - индуктивность первого управляемого ключа 10 и усилителя 11 высокой частоты образована высокочастотная автоколебательная система, выполненная по индуктивной трехточечной схеме, для этого вход и выход третьего преобразователя 8 код в емкос соединены с входом и выходом первого преобразователя 9 код в индуктивнос, средний отвод которого заземлен, и подключены через первый управляемый ключ 10 к входу н выходу усилителя 1 высокой частоты), усилитель 11 высокой частоты подключен своим вы- ходом к высокочастотному входу блока 12 модуляции и усиления мощности, сверх- высокочастотный задающий блок 13, с помощью которого вырабатываются сверхвысокочастотные синусоидальные колебания и осуществляется модуляция сверхвысоко- частотных колебаний низкочастотными сигналами, выполнен в составе четвертого 14 и пятого 5 преобразователей, код в емкос, отрезка 16 полосковой линии, второго управляемого ключа 17, СВЧ-усилителя 18, СВЧ-модулятора 19 и фильтра 20 верхних частот (из преобразователей 14 и 153код - емкость, отрезка 16 полосковой линии, второго управляемого ключа 17 и СВЧ-усилителя 18 образована сверхвысоко- частотная автоколебательная система, для чего к опорному выводу и выходу СВЧ- усилителя 18 подлкючены соответственно вход и выход четвертого преобразователя 14 код - емкость, а к его опорному выводу и входу - через второй управляемый ключ 17 - внешнйй и внутренний проводники одного конца отрезка 16 полосковой линии, соединенного другим концом с входом и выходом пятого преобразователя 15 код - емкость), пятый преобразователь, 15 код - емкость своим выходом соединен с сверхвысокочастотным входом СВЧ-модулятора 19, который своим выходом соединен с входом фильтра 20 верхних частот, вход и выход яервого и второго преобразователей 4 и 5 код в сопротивлен соединены соответственно с входом и выходом первого 21 и второго 22 преобразвателей напряжение в переменн сопротивление, а вход и выход третьего 8 и пятого 15 преобразователей код в емкос соединены соответственно с входом и выходом первого 23 и второго 24 преобразователей напряжение - переменная емкость, управляющие входы первого 21и второго 22 преобразователей и напряжение - переменное сопротивление соединены с выходами первого фильтра 25 нижних частот, а управляющие входы первого 23 и второго 24 преобразователей и напряжение - переменная емкость, вход и один из управляющих входов которых соединены соответственно с выходами второго 26 и третьего 27 фильтров нижних частот, входы первого 25, второго 26 и третьего 27 фильтров нижних частот соединены с выходами соответственно первого 28, второго 29 и третьего 30 импульсно-фазовых детекторов, первый и второй входы первого импульсно-фазового детектора 28 соединены соответственно с выходом первого формирователя 31 импульсов малой длительности и с выходом усилителя 6 низкой частоты, первый и второй входы второго импульсно-фазового детектора 29 соединены соответственно с входом второго формирователя 32 импульсов малой длительности и с выходом усилителя 11 высокой частоты, первый и второй входы третьего импульсноазового детектора 30 соединены соответтвенно с выходом второго формирователя 32 импульсов малой длительности и с выходом перестраиваемого фильтра 33, выполненного в виде резонансного контура из параллельно соединенных шестого преобразователя 34 код в емкос и второго преобразователя 35 код в индуктивнос, вход перестраиваемого фильтра ЗЗ соединен с выходом делителя 36 частоты сверхвысокочастотных колебаний, подключенного своим входом к выходу пятого преобразователя 15 код - емкость, входы первого 31 и второго 32 формирователей импульсов малой длительности соединены соответственно с выходами первого 37 и второго 38 дели телей частоты с переменным коэффициентом деления, подключенных своими входами к выходу делителя 39 частоты с постоянным коэффициентом деления и к выходу кварцевого генератора 40, куда также подключен вход делителя 39 частоты с постоянным коэффициентом деления, переключение низкочастотного задающего блока 1 и высокочастотного задающего блока 7 производится первым управляемым гереключателем 41, переключение и отключение, 15 модулирующих сигналов от высокочастотного задающего бока 7 производится вторым управляемым переключателем 42 переключение и отключение модулирующих сигналов от сверхвысокочастотного задающего блока 13 осуществляется третьим управ О ляемым переключателем 43, ослабление амплитуды высокочастотных колебаний осуществляется с помощью аттенюатора 44 высокочастотных колебаний, выполненного по Г-образной схеме и состоящего из преоб разователя 45 код в сопротивлен и постоянного резистора 46, выход блока 12 модуляции и усиления мощности соединен с выходным гнездом 1 (выход мощных высокочастотных колебаний для подключения ВЧ . антенно-фидерного устройства) 30 и с входом преобразователя 45 код - сопротивление аттенюатора 44 высокочастотных колебаний, подключенного своим выходом к выходному гнезду 11 (выход ослабленных высокочастотных колебаний, для подключения поверяемой ВЧ аппаратуры) и к второму входу первого управляемого переключателя 41, соединенного первым входом с выходом усилителя 6 низкой частоты, выход второго управляемого переключателя 42 соединен с моду О лирующим входом блока 12 модуляции иусиления мощности, модулирующий вход СВЧ-модулятора 19 подключен к выходу третьего управляемого переключателя 43, а выход фильтра 20 верхних частот подключен к входу СВЧ-усилителя 47 мощ ности, соединенного своим выходом с выходным гнездом 111 (выход мощных сверх- высокочастотных колебаний для подключения СВЧ антенно-фидерного устройства) и с входом. СВЧ-аттенюатора 48, управляющие 0вход и выход СВЧ-аттенюатора 48 через преобразователь 49 код - сопротивление подключены к источнику постоянного напряжения, а его выход подключен к выходному гнезду 17 (выход ослабленных сверх- высокочастотных колебаний для подключе 5 ния поверяемой СВЧ аппаратуры) и к входуСВЧ-фазовращателя 50, управляющие вход и выход СВЧ-фазовращателя 50 через преобразователь 51 код в сопротивленподключены к источнику постоянного напряжения, а его выход подключен к выходному гнезду Ч (выход сдвинутых по фазе сверхвысокочастотных колебаний для подключения поверяемой СВЧ-аппаратуры), пре образователи 2, 3, 8, 14, 16 и 34 код - емкость выполнены в виде набора двоичновзвешенных постоянных конденсаторов, преобразователи 9 и 35 код - индуктивность - в виде набора двоично - взвешенных индуктивностей (катушки индуктивности с большим числом отводов), а преобразователи 4, 5, 45, 49 и 51 код в сопротивлен - в виде набора двоично взвешенных постоянных резисторов и содержат собранные на полевых транзисторах электронные ключи для коммутации конденсаторов, индуктивностей и резисторов в соответствии со значением двоичного кода, усилитель 6 низкой частоты выполнен на полевых транзисторах по двухкаскадной схеме с термистором в цепи отрицательной обратной связи, первый и второй управляемые ключи 10 и 17 предназначены для выключения соответственно ВЧ задающего блока при работе СВЧ задающего блока и СВЧ задающего блока при работе ВЧ задающего блока. Каждый из них выполнен в виде ключевой электронной схемы, собранной на полевых транзисторах. Усилитель 11 высокой частоты представляет собой высокочастотный транзисторный каскад с заземленным опорным выходом, блок 12 модуляции и усиления мощности выполнен на мощных высокочастотных транзисторах и имеет высокочастотный и модулирующий входы, общий выходной вывод и заземленный опорный вывод. Отрезок 16 полосковой линии представляет собой определенной длины, выбранной исходя из верхнего предела диапазона перестройки частоты, разомкнутый на концах резонансный отрезок симметричной высокодобротной полосковой линии. СВЧ-усилитель 18 собран на сверхвысокочастотном транзисторе и имеет опорный, входной и выходной выводы, СВЧ-модулятор 19 представляет собой симметричную полосковую линию, между внутренним и внешним проводниками которой расположено несколько р - 1 - и диедов, при подаче на которые модулирующих напряжений, снимаемых с выхода третьего управляемого переключателя 43, происходит изменение сопротивлений диодов, вследствие чего изменяется вносимое в линию зату. хание и осуществляется модуляция СВЧ колебаний. Фильтр 20 верхних частот выполнен в виде избирательного четырехполюсника, в котором обрезаются высокочастотные составляющие спектра низкочастотного модулирующего импульса.Первый и второй преобразователи 21 и 22 напряжение - переменное сопротивление выполнены в виде управляемых напряже 5 1 О 15 20 25 30 35 40 45 50 55 нием линейных резисторов. Каждый из них собран на полевом транзисторе, двух высокоомных постоянных резисторах, подключенных между истоком и стоком транзистора и образующих делитель напряжения, с помощью которого осуществляется линеаризация транзистора, и постоянном резисторе, подключенном между подложкой транзистора и общей точкой делителя напряжения, предназначенном для расширения пределов изменения сопротивления и для обеспечения помехозащищенности транзистора. Входом и выходом преобразователей 21 и 22 напряжение - переменное сопротивление являются соответственно исток и сток транзистора, а управляющими входами служат затвор транзистора и общая точка делителя напряжения. Первый 23 и второй 24 преобразователи напряжение - переменная емкость выполнены по Г-образной схеме в составе параллельно включенного варикала и последовательно подключенного развязывающего конденсатора. Вход и один из управляющих входов каждого из них подключены к катоду варикала, другой управляющий вход - к точке соединения одной из обкладок развязывающего конденсатора и анода варикала, а выход соединен с другой обкладкой развязываю- щего конденсатора. Первый 25, второй 26 и третий 27 фильтры нижних частот выполнены по двухзвенной Г-образной схеме в составе последовательно включенных резисторов и параллельно включенных конденсаторов. Первый 28, второй 29 и третий 30 импульсно-фазовые детекторы собраны по кольцевой схеме. Каждый из них содержит мост, составленный из четырех полупроводниковых диодов, диагонали которого являются первым и вторым входами, а выходами является нагрузка, составленная из параллельно включенных резистора и конденсатора, причем между первым входом и точкой соединения анодов диодов включена цепочка из параллельно соеди-ненных резистора и конденсатора, первый 31 и второй 32 формирователи импульсов малой длительности выполнены по схеме блоки нг-генератора.Перестраиваемый фильтр 33, представляющий собой резонансный контур, предназначен для выделения из спектра сигнала полученного на выходе делителя 36 частоты сверхвысокочастотных колебаний перестраиваемых по частоте высокочастотных гармонических колебаний, на которые настраивается в резонанс перестраиваемый фильтр. Делитель 36 частоты сверхвысоко. частотных колебаний осуществляет трансформацию перестраиваемых по частоте сверх- высокочастотных гармонических колебаний в перестраиваемые по частоте высокочастот 1190484диодов, расположенных на определенных расстояниях и осуществляющих регулируемое ослабление СВЧ электромагнитной энергии за счет их свойства изменять СВЧ активное сопротивление под воздействием протекающего через диоды тока, изменяемого преобразователем 49 код - сопротивление.СВЧ-фазовращатель 50 состоит из выполненного на полосковой линии направленного ответвителя и оконечных элементов отражающего типа, в качестве которых используются варакторные диоды, действующие как переменные емкости в зависимости от приложенного к ним напряжения, регулируемого преобразователем 51код - сопротивление, в результате чегоосуществляется изменение фазы СВЧ-колебаний. Ослабление амплитуды сигналов синусоидальной формы начальной фазы производится с помощью подключенного на выходе первого управляемого переключателя 41 первого аттенюатора 52 сигналов сину 40455055 ные гармонические колебания с постоянным коэффициентом деления частоты во всем диапазоне перестройки частоты СВЧ колебаний и представляет собой гармонический параметрический делитель частоты, состоящий из входного СВЧ-усилителя и резонансного контура, составленного из индуктивного элемента и варикала и являющегося выходной нагрузкой СВЧ-усилителя. Трансформация частоты СВЧ колебаний в данном делителе частоты осуществляется в 10 результате того, что на варикале происходит сложение частот перестраиваемых по. частоте входных СВЧ колебаний и СВЧ колебаний, возбуждаемых с помощью СВЧ-усилителей в резонансном контуре, и на выходе делителя частоты образуются колеба 15 ния, содержащие в своем составе перестраиваемые по частоте высокочастотные гармонические колебания. Первый 37 и второй 38 делители частоты с переменным коэффициентом деления выполнены по схеме управляемых цифровых делителей частоты, собранных на логических элементах. Делитель 39 частоты с постоянным коэффициентом деления собран по схеме симметричного мультивибратора. Кварцевый генератор 40 представляет собой транзисторную автоколебательную систему, стабилизированную по частоте кварцевыми резонаторами.Первый 41, второй 42 и третий 43 управляемые переключатели представляют собой собранные на полевых транзисторах ключевые схемы для переключения и отключения аналоговых сигналов, СВЧ- усилитель 47 мощности представляет собой широкополосный усилительный каскад, собранный на мощном сверхвысокочастотном транзисторе. СВЧ-аттенюатор 48 выполнен на полосковой линии, в которой включено несколько р - 1 - и соидальной формы, выполненного по Г-образной схеме и состоящего из преобразователя 53 код - сопротивление, схема которого аналогична схеме преобразователей 4, 5, 45, 49 и 51, и постоянного резистора 54, сдвиг синусоидального сигнала по фазе в пределах 0 - 360 осуществляется путем использования подключенного своим входом к выходу первого управляемого переключателя 41 фазоврашателя 55, состоящего из последовательно соединенных друг с другом квадратурного расщепителя фазы 56, коммутатора 57 квадрантов, первого 58 и второго 59 преобразователей код в напряжен и суммирующего каскада 60. Квадратурный расщепитель 56 фазы, предназначенный для преобразования входного синусоидального сигнала в два синусоидальных сигнала, сдвинутых по фазе на 90 во всем диапазоне частот, собран на двух операционных логарифмических усилителях с фазорасщепляющими цепочками, входы которых объединены вместе, а выходы подключены к соответствующим входам коммутатора 57 квадрантов. Последний, с помощью которого осуществляется переключение квадратурных сигналов с разнофазовых выходов квадратурного расщепителя 56 фазы, что дает дополнительный сдвиг на 180 и обеспечивает, таким образом, расширение диапазона воспроизведения фазовых сдвигов фазовращателя до 360, выполнен в виде ключевых электронных схем, собранных на полевых транзисторах.Преобразователи 58 и 59 код - напряжение, предназначенные для изменения амплитуд квадратурных сигналов согласно поданным на их управляющие входы кодам установки уровней напряжений, выполнены в виде многоразрядных резисторных делителей и поразрядно связанных с ними логических ключевых схем, собранных на полевых транзисторах. Суммирующий каскад 60, предназначенный для сложения квадратурных сигналов, амплитуды которых изменены преобразователями 58 и 59 код в напряжен в заданном кодами отношении, и получения на его выходе суммарного сдвинутого по фазе сигнала, собран по схеме с общей активной нагрузкой. Выходы первого управляемого переключателя 41 и суммирующего каскада 60 фазовращателя 55 соединены соответственно с входами первого 61 и второго 62формирователей импульсов прямоугольной формы типа меандр, каждый из которых выполнен по схеме триггера Шмитта, од.новременно, вход суммирующего каскада 60 соединен с входом второго аттенюатора 63 сигналов синусоидальной формы, выполненного по Г-образной схеме и состоящего из преобразователя 64 код в сопротивление, схема которого аналогична схеме преобразователей 4, 5, 45, 49, 51 и постоянного резистора 65. Выходы преобразователей 53 и 64 код - сопротивление, в свою очередь, соединены с одними из входов первого 66 и второго 67 коммутаторов выхода, которые представляют собой ключевые схемы для бесконтактного переключения аналоговых сигналов, собранные на полевых транзисторах. Выходы первого 66 и второго 67 коммутаторов выхода соединены с первым и вторым входами второго 42 и третьего 43 управляемых переключателей и с 1 О выходными гнездами Ч 1 и Ч 11, выходы первого 61 и второго 62 формирователей импульсов прямоугольной формы типа меандр через первый 68 и второй 69 аттенюаторы импульсов прямоугольной формы, выполненные по Г-образной схеме и состоя 15 щие из преобразователей 70 и 71 код - сопротивление и постоянных резисторов 72 и 73, соединены с одними из входов пер-. вого 66 и второго 67 коммутаторов выхода и с первым и вторым входами сумматора 74 импульсов, выполненного по схеме с двумя активными нагрузками.Схема преобразователей 70 и 71 аналогична схеме преобразователей 4, 5, 45, 49 и 51, одновременно выходы первого 61 и второго 62 формирователей импульсов 25 прямоугольной формы типа меандр через первую 75 и вторую 76 дифференцирующие цепи 75 и 76, каждая из которых представляет собой Г-образную схему из последовательно включенного конденсатора и параллельно подключенного резистора,30 зашунтированного полупроводниковым диодом, соединены с входами первого 77 и второго 78 формирователей импульсов пилообразной формы. Каждый из формирователей 77 и 78 выполнен по фантастронной схеме, в свою очередь, их выходы через3, первый 79 и второй 80 аттенюаторы импульсов пилообразной формы, выполненные по Г-образной схеме и состоящие из преобразователей 81 и 82 код в сопротивлен и постоянных резисторов 83 и 84, соединены с одними из входов первого 66 и второго 67 коммутаторов выхода и с выходными гнездами Ч 111 и 1 Х, схемы преобразователей 81 и 82 аналогичны схеме преобразователей 4, 5, 45, 49, 51. Первый и второй выходы сумматора 74 импульсов, назначение 45 которого состоит в суммировании сдвинутых по фазе импульсов прямоугольной формы типа меандр и получении на своих нагрузках импульсов ступенчатой формы различной длительности и полярности, сое 50 динены с одним из входов первого 6 Ь и второго 67 коммутаторов выхода и одновременно соединены с входами первого 85 и второго 86 ограничителей полярности.Последние предназначены для преобразования импульсов ступенчатой формы в импульсы прямоугольной формы различной длительности и полярности и выполнены по Г-образной схеме, в составе последовательно включенного полупроводникового диода и параллельно подсоединенного резистора.Вход первого ограничителя 85 полярности соединен с входом первой фильтрующей цепи 87 и с одним из входов первого коммутатора 66 выхода, а выход второго ограничителя 86 полярности соединен с входом второй фильтрующей цепи 88 и с одним из входов второго коммутатора 67 выхода, Назначение фильтруеаих цепей 87 и 88 состоит в преобразовании импульсов прямоугольной формы в постоянное напряжение. Каждая из фильтрующих цепей 87 и 88 выполнена по П-образной схеме в составе параллельно подключенных на входе и выходе двух конденсаторов большой емкости и последвательно включенного между ними постянного резистора. Выход первой фильтрующей цепи 87 соединен с одним из входов первого коммутатора 66 выхода, а выход второй фильтрующей цепи 88 соединен с одним из входов второго коммутатора 67 выхода. Управляющие входы преобразователей 2 - 5, 8, 9, 14, 5, 34, 35, 45, 49, 51, 53, 58, 59, 64, 70, 71, 81 и 82 код в емкос, код в ,индуктивность, код в сопротивлен, код в напряжение, управляемых ключей 10 и 17, делителей 37 и 38 частоты с переменным коэффициентом деления, управляемых переключателей 41 - 43, коммутаторов 57, 66 и 67 соединены с входами регистра 89 памяти, вход которого соединен с выходом ЦВМ, Регистр 89 памяти предназначен для восприятия от ЦВМ двоичного кода установки значений параметров элементов генератора и характеристик выходных сигналов, для хранения этого кода, для воздействия этим кодом на преобразователи 2, 3, 4, 5, 8, 9, 14, 15, 34, 35, 45, 49, 51, 53, 58, 59, 64, 70, 71, 81 и 82, управляемые ключи 10 и 17, делители 37 и 38 частоты с переменным коэффициентом деления, управляемые переключатели 41 - 43, коммутаторы 57, 66 и 67 и для создания детерминированных изменений установленных параметров и характеристик, автоматически изменяемых пропорционально записываемому в регистр 89 памяти и подаваемому в него с выхода ЦВМ цифровому коду, регистр 89 памяти содержит набор цепочек статических триггеров, по одной цепочке на каждый выходной управляющий канал.Программный генератор работает следующим образом.В регистр 89 памяти записывается подаваемый с входа ЦВМ (не показано) двоичный код в виде соответствующей суммы кодов установки емкостей, индуктивностей и сопротивлений преобразователей 2, 3, 4, 5, 8, 9, 14, 15, 34, 45, 49, 51, 53, 64, 70, 71, 81 и 82, кодов установки уровней напряжений преобразователей 58 и 59, кодов управления управляемыми ключами 10 и 17, делителями 37 и 38 частоты с переменным коэффициентом деления, управляе 119048450 55 11мыми переключателями 41 - 43, коммутатором 57 квадрантов и коммутаторами 66 и 67 выхода,Вырабатываемые кварцевым генератором 40 колебания стабилизированные по частоте кварцевым резонатором используются для стабилизации частоты колебаний, вырабатываемых задающим низкочастотным блоком 1, задающим.высокочастотным блоком 7 и задающим сверхвысокочастотным блоком 13. Для этого с выхода кварцевого генератора 40 сигналы подаются по одному каналу через делитель 39 частоты с постоянным коэффициентом деления на вход пер, вого делителя 37 частоты с переменным коэффициентом деления и по второму каналу - на вход второго делителя 38 частоты с переменным коэффициентом деления. Получаемые на выходе первого 37 и второго 38 делителей частоты с переменным коэффициентом деления сигналы используются для синхронизации первого 31 и второго 32 формирователей импульсов малой длительности, с выхода которых импульсы, содержащие большое число гармоник, подаются на первые входы соответственно первого 28, второго 29 и третьего 30 импульсно-фазовых детекторов, подключенных вторыми входами соответственно к выходу усилителя 6 низкой частоты, к выходу усилителя 11 высокой частоты и к выходу перестраиваемого фильтра 33, соединенного своим входом с выходом делителя 36 частоты сверхвысокочастотных колебаний, подключенного своим входом к выходу пятого преобразователя 15 код в емкос. В результате, на второй вход первого импульсно - фазового детектора 28 поступают дискретно перестраиваемые по частоте низкочастотные сигналы, на второй вход второго импульсно- фазового детектора 29 - дискретно перестраиваемые по частоте высокочастотные колебания и на второй вход третьего импульсно-фазового детектора 30 - дискретно перестраиваемые и преобразованные (поделенные) по частоте сверхвысокочастотные колебания. С выходов первого 28, второго 29 и третьего 30 импульсно - фазовых детекторов управляющие напряжения, после фильтрации их фильтрами 25 - 27 нижних частот поступают на управляющие входы соответственно первого 21 и второго 22 преобразователей напряжение в переменное сопротивление и первого 23 и второго 24 преобразователей напряжение в переменн емкость, изменяя их сопротивление и емкость таким образом, что происходит автоматическая подстройка частот низкочастотного 1, высокочастотного 7 и сверхвысоко- частотного 13 задающих блоков на частоты соответствующих гармоник кварцевого генератора 40,В результате в низкочастотном задающем блоке 1 устанавливаются стабилизированные по частоте на уровне кварцевого 5 10 15 20 25 30 35 40 45 12генератора определенной амплитуды низкочастотные синусоидальные сигналы, которые подаются на первый вход первого управляемого переключателя 41.Одновременно в высокочастотном задающем блоке 7 устанавливаются стабилизированные по частоте на уровне кварцевого генератора определенной амплитуды высокочастотные синусоидальные колебания, которые подаются на выходное гнездо и на вход преобразователя 45 код - сопротивление аттенюатора 44 высокочастотных колебаний, подключенного своим выходом к выходному гнезду 11 и к второму входу первого управляемого переключателя 41. Стабилизированные по частоте высокочастотные колебания, снимаемые с гнезд 1 и 11, промодулированы.стабилизированными по частоте низкочастотными сигналами, поступающими с выхода второго управляемого переключателя 42, С выходных гнезд 1 и 11 могут быть получены также немодулированные высокочастотные колебания. В этом случае, вторым управляемым переключателем 42 по сигналу, поступающему с выхода ЦВМ и записываемому в регистр 89 памяти, производится отключение поступающих на его входы модулирующих сигналов,В свою очередь, в сверхвысокочастотном задающем блоке 13 устанавливаются стабилизированные по частоте на уровне кварцевого генератора определенной мощности сверхвысокочастотные синусоидальные колебания. Изменение частоты сверхвысоко- частотных колебаний осуществляется путем программной установки различных значений емкости пятого преобразователя 15 код в емкос, а сохранение постоянства мощности СВЧ колебаний во всем диапазоне перестройки частоты производится за счет программной установки различных значений емкости четвертого преобразователя 14 код - емкость, изменяющего величину положительной и обратной связи. С выхода СВЧ задающего блока 13 сверхвысокочастотные колебания через СВЧ-усилитель 47 мощности, через СВЧ- аттенюатор 48 и через СВЧ-фазовращатель 50 подается соответственно на выходные гнезда 111, 1 Ч и У. Сверхвысоко- частотные колебания, снимаемые с гнезд 111, 17 и Ъ, промодулированы низкочастотными сигналами, поступающими с выхода третьего управляемого переключателя 43. С выходных гнезд 111, ГЧ и Ч могут быть получены также немодулированные СВЧ колебания, в этом случае третьим управляемым переключателем 43 по сигналу, поступающему с выхода ЦВМ и записываемому в регистр памяти 89, производится отключение поступающих на его входы модулирующих сигналов.С выхода первого управляемого переключателя 41 низкочастотные или высокочастотные колебания подаются на вход преобразователя 53 код - сопротивление первого аттенюатора 52 сигналов синусоидальной формы, на вход квадратурного расщепителя 56 фазы фазовращателя 55 и на вход первого формирователя 61 импульсов прямоугольной формы типа меандр, С выхода суммирующего каскада 60 фазовращателя 55 снимается синусоидальной формы сигнал, сдвинутый относительно сигнала начальной фазы на определенный фазовый угол,Этот сигнал подается на вход второго формирователя 62 импульсов прямоугольной формы тина меандр и на вход преобразователя 64 код - напряжение второго аттенюатора 63 сигналов синусоидальной формы. В результате с выходов преобразователей 53 и 64 код в сопротивлен снимаются установленной аМплитуды синусоидальной формы сигналы, которые поступают на одни из входов первого 66 и второго 67 коммутаторов выхода.С выхода формирователей 61 и 62 сдвинутые по фазе импульсы прямоугольной формы типа меандр подаются на входы преобразователей 70 и 71 код - сопротивление первого 68 и второго 69 аттенюаторов импульсов прямоугольной формы и через первую 75 и вторую 76 дифференцирующие цепи преобразующие их в остроконечные импульсы положительной полярности (импульсы отрицательной полярности заканчиваются параллельно подключенными полупроводниковыми диодами 1, подаются на входы первого 9 и второго 80 формирователей импульсов пилообразной формы, С выходов преобразовате. лей 70 и 71 код в сопротивлен снимаются установленной амплитуды прямоугольной формы типа меандр импульсы, которые подаются на первый и второй входы сумматора 74 импульсов и на один из входов первого 66 и второго 67 коммутаторов выхода. С выходов формирователей 77 и 78 сдвинутые по фазе импульсы пилообразной формы подаются на входы преобразователей 81 и 82 код - сопротивление первого 79 и второго 80 аттенюаторов импульсов пилообразной формы.С выходов преобразователей 81 и 82 код в сопротивлен установленной амплитуды импульсы пилообразной формы поступают на один из входов первого 66 и второго 67 коммутаторов выхода и на выходные гнезда Ч 111 и 1 Х.На первом и втором выходах сумматора 74 импульсов образуются сдвинутые по фазе импульсы ступенчатой формы различной длительности и полярности, которые поступают на один из входов первого бб и второго 67 коммутаторов выхода и одновременно поступают на входы 5 1 О 15 20 25 30 35 40 45 50 55 первого 85 и второго 86 ограничителей полярности. На выходе первого и второго ограничителей полярности сдвинутые по фазе импульсы ступенчатой формы преобразуются в сдвинутые по фазе импульсы прямоугольной формы различной длительности и полярности. С выхода первого ограничителя 85 полярности прямоугольные импульсы положительной полярности подаются на вход первой фильтрующей цепи 87 и на один из входов первого коммутатора 66 входа, а с выхода второго ограничителя 86 полярности прямоугольные импульсы отрицательной полярности. подаются на вход второй фильтруюшей цепи 88 и на один из входов второго коммутатора 67 выхода. Образующееся на выходе первой фильтрующей цепи 87 постоянное напряжение положительной полярности подается на один из входов первого коммутатора 66 выхода, а образующееся на выходе второй фильтрующей цепи 88 постоянное напряжение отрицательной полярности подается на один из входов второго коммутатора 67 выхода. С выходов первого 66 и второго 67 коммутаторов выхода сигналы поступают на первый и второй входы второго 42 и третьего 43 управляемых переключателей и одновременно на выходные гнезда Ч 1 и Ч 11.Таким образом, в соответствии с записываемым в регистр 89 памяти от ЦВМ цифровым кодом, с выходных гнезд 1 и 11 снимаются стабилизированные по частоте на уровне высокостабильного кварцевого источника модулированные и немодулированные высокочастотные колебания, соответственно с гнезда 1 - мощные и с гнезда 11 - ослабленные ВЧ колебания.С выходных гнезд 111, 1 Ч и Ч снимаются стабилизированные по частоте на уровне высокостабильного кварцевого источника модулированные и немодулированные сверхвысокочастотные колебания, соответственно с гнезда 111 - мощные, с гнезда 1 Ч - ослабленные и с гнезда Ч - сдвинутые по фазе СВЧ колебания. На выходах первого 66 и второго 67 коммутаторов выхода с выходных гнезд Ч 1 и Ч 11 снимаются стабилизированные по частоте на уровне высокостабильного кварцевого источника установленной амплитуды низкочастотные и высокочастотные сигналы в следующем сочетании; либо сдвинутые по фазе сигналы синусоидальной формы, либо сдвинутые по фазе импульсы прямоугольной формы типа меандр, либо сдвинутые по фазе импульсы ступенчатой формы различной длительности и полярности, либо сдвинутые по фазе импульсы прямоугольной формы различной длительности и, полярности, либо сдвинутые по фазе импульсы пилообразной формы, либо любая комбинация из двух вырабатываемых генератором сигналов различной формы.
